Littlejacob 403 Posted March 7, 2016 Share Posted March 7, 2016 Salut Moi je suis d'accord avec toi pour dire que ça le fait mais on m'a sorti la même chose...que c'était pas optimal...mais comme toi je pense que la surface compense...je m'en servirai pas en passif mais avec un ventilo car c'est quand même tiède au toucher...pas de quoi se brûler donc pas très chaud mais je préfère depenser 1w de plus ou moins @4.5V et 250mA je crois donc en cas de panne je suis tranquille mais pour 5/6 € un ventilo 120mm et au pire un vieux chargeur de tel on pourra garder son matos plus longtemps et avoir une meilleure efficacité! Hub_hs j'ai fait ma première sous cob dans 105x105x135cm avec juste un ventilo carré et ceux sur mes rad...c'est tout...et une intra et extra passive!...mais bon il faut pas avoir de voisins vers la fin...ou evite certaines weed...pas de skunk/cheese/etc... A plus 1 Link to post Share on other sites
fredfred81 288 Posted March 7, 2016 Share Posted March 7, 2016 (edited) salut pourrai ton alimenter les ventilateur avec un petit panneau solaire ? genre ça https://fr.aliexpress.com/item/Outdoor-Indoor-Solar-Powered-led-Lighting-System-Light-Lamp-LED-Bulb-solar-panel-Low-power-camp/32585723013.html?spm=2114.30011508.3.251.J9ewZs&ws_ab_test=searchweb201556_9,searchweb201644_4_505_506_503_504_10032_10020_502_10001_10002_10017_10005_10006_10003_10021_10004_10022_10018_10019,searchweb201560_2,searchweb1451318400_-1,searchweb1451318411_-1&btsid=e0c1dd16-a3aa-40dd-9afc-a30c5fed3f0a ou ça https://fr.aliexpress.com/item/Small-rechargeable-led-home-lighting-12V-3W-mini-solar-energy-system/32617894218.html?spm=2114.30011508.3.321.AifXlF&ws_ab_test=searchweb201556_9,searchweb201644_4_505_506_503_504_10032_10020_502_10001_10002_10017_10005_10006_10003_10021_10004_10022_10018_10019,searchweb201560_2,searchweb1451318400_-1,searchweb1451318411_-1&btsid=16da51d5-cc68-4258-a986-e26ddbf6f12a merci d avance Edited March 7, 2016 by fredfred81 Link to post Share on other sites
Tecliss 26 Posted March 7, 2016 Share Posted March 7, 2016 Bonjour, J'ai 1m60 sur 1m40 avec 600w au milieu sur AAW. Je voudrais mettre deux rails de COB mais j'hésite entre les vero29. J'ai un budget de 300 euros. Un seul driver suffit ou bien je dois en prendre deux Vous pensez que je peut adapter la config donnée dans le tuto en la répartissant sur deux rails? Configuration "haut de gamme" avec la meilleure efficacité lumineuse : 4 CXB 3590 36V (CRI 80- 3000/3500K - Bin CD) : ~170/200€ selon le binning ; 1 driver Meanwell HLG 185H c 1400 : ~75€ ; 2 dissipateurs alu 30 x 20 x 6.5 cms : ~30€ ; 4 ventilateurs 12V diam. 12 ou 14 cms : ~35€ Alim réglable 4-12Vdc : ~10€ Total : environ 320/350€ pour 200W réels, et environ 10 000 lumens/COB maxi ; rendement lumineux : de 50 à 60 % selon l'intensité réglée. Link to post Share on other sites
phyldafghan 2599 Posted March 7, 2016 Author Share Posted March 7, 2016 Salut, @fredfred, ces panneaux sortent au mieux 5V, donc ça risque d'être juste pour des ventilos... après, excuses mais je ne comprend pas top pourquoi tu te compliques la vie avec tes ventilos ; t'as juste besoin d'une alim universelle 230-12V, ça se trouve à 10 balles à n'importe quel magasin de brico ! @Tecliss : si tu comptes exploiter la même surface de culture qu'auparavant, je pense qu'il va falloir revoir ton budget à la hausse... Il te faudrait dans les 600W de COB pour éclairer correctement ta surface (600W HPS c'était déjà juste, je trouve). Selon le set-up, on serait plus dans les 800-1000€ que dans les 300. Il faut soit revoir ton espace, soit économiser pour avoir le budget adéquat... [Edit:] ou alors tu comptais garder la HPS et compléter en COB ? ++ Link to post Share on other sites
Tecliss 26 Posted March 7, 2016 Share Posted March 7, 2016 Ouaip je vais attendre et mettre des sous de coté Merci Link to post Share on other sites
lolipop5 5 Posted March 8, 2016 Share Posted March 8, 2016 Hello les Led2, Je suis fasciné et impressionné par la puissance de cette communauté, cette capacité à "knowledger" toutes ces infos pour tout le monde je trouve ça sincèrement admirable... D'ailleurs c'est pour cette raison que je viens à l'aide, m'étant décidé grace à ces tutos de fous, pour mon propre panneau led. Alors voila, l'inventaire : - Dimension de la box : 90cm de hauteur, 70 de large et 50 de profondeur. - Un budget de 200-250€, je peux monter à 300 si c'est une question d'optimisation du qualité/prix. - Des ventilos 5v & 12v Led Cob : Je part du principe que les leds COB sont la priorité dans mon budget pour deux raisons : - Bah c'est la lumière quoi... La Patate !! - De meilleurs qualité elles seront, de meilleurs performances elles donneront. Je pense donc poser 3 cree CBX3590 36V. Je doute que ce soit le bon choix pour une approche optimisée d'intensité en mA et de rendement lumineux. Un cannaweedeur a t-il eu un projet similaire ? Quel serait pour vous le schéma le plus optimisé ? D'ailleurs il me reste un point sombre pour les led cob présentés à la première page de ce guide. Lorsque, par exemple, la Cree CBX 3590 36v est à 1400 mA, on note 9794 lm pour une efficacité lumineuse de 62%. Ce la veut-il dire (9794x62)/100 = 6072 lm à 1400mA ? D'autre part, le spectre 3500k est il le plus adapté, croissance/flo ou comparant croissance d'un coté et flo de l'autre, si vous avez des tests dessus, je suis preneur Le driver : Absolument perdu dans les differentes gammes & marques, même en présence du tableau de Phyldafghan. J'imagine que le driver se choisi en fonction de ses led ? Si oui, lequel pensez vous être le plus optimisé pour mon projet ? Est-il possible de simuler un levé et couché de soleil avec ce type de matos ? Le mA influe sur quoi sur la facture edf ? Le dissipateur : Je ne sais pas combien de places vont prendre ces leds, avez vous un ordre de mesure ? Voila, j'ai surement d'autres questions qui ne sont pas encore prêtes à sortir, en attendant je vous remercie de m'avoir lu. Bisous Link to post Share on other sites
Tecliss 26 Posted March 8, 2016 Share Posted March 8, 2016 (edited) Salut, @fredfred, ces panneaux sortent au mieux 5V, donc ça risque d'être juste pour des ventilos... après, excuses mais je ne comprend pas top pourquoi tu te compliques la vie avec tes ventilos ; t'as juste besoin d'une alim universelle 230-12V, ça se trouve à 10 balles à n'importe quel magasin de brico ! @Tecliss : si tu comptes exploiter la même surface de culture qu'auparavant, je pense qu'il va falloir revoir ton budget à la hausse... Il te faudrait dans les 600W de COB pour éclairer correctement ta surface (600W HPS c'était déjà juste, je trouve). Selon le set-up, on serait plus dans les 800-1000€ que dans les 300. Il faut soit revoir ton espace, soit économiser pour avoir le budget adéquat... [Edit:] ou alors tu comptais garder la HPS et compléter en COB ? ++ Oui je comptais mettre deux rails de 1 mètre avec 4 Cree sur chacun. Le tout placer autour de mon HPS pour commencer. Donc, Selon mon calcul, il suffirait de changer le dissipateur alu de cette config de base: MOUSER 4 CXB 3590 36V (CRI 80- 3000/3500K - Bin CD) J'ai pas tout compris sur les bins, si quelqu'un pouvait me dire si il y a mieux que celui là Total 236.32 euros fdp in CHEZ TME: 1 driver Meanwell HLG 185H c 1400 : ~75€ ; 2 dissipateurs alu 30 x 20 x 6.5 cms : ~30€ ; 1 dissipateur alu 1000*165*35 (???) Total 121.34 euros fdp in Plus chez ldlc, conrad (à voir) 4 ventilateurs 12V diam. 12 ou 14 cms : ~35€Il faut combien de débit CFM minimum? Alim réglable 4-12Vdc réglable : j'en ai une à la maison environ 400 euros, il m'en faudrait 2 pour commencer (4 au final pour une surface de 1m60 sur 1m40: 2000 euros fichtre! ) Sachant qu'ensuite,je compte passer progressivement au full led (4 à 5 rails comme celui là) Merci pour ce supertopic Edited March 9, 2016 by Tecliss Link to post Share on other sites
Littlejacob 403 Posted March 8, 2016 Share Posted March 8, 2016 Hello les Led2, Je suis fasciné et impressionné par la puissance de cette communauté, cette capacité à "knowledger" toutes ces infos pour tout le monde je trouve ça sincèrement admirable... D'ailleurs c'est pour cette raison que je viens à l'aide, m'étant décidé grace à ces tutos de fous, pour mon propre panneau led. Alors voila, l'inventaire : - Dimension de la box : 90cm de hauteur, 70 de large et 50 de profondeur. - Un budget de 200-250€, je peux monter à 300 si c'est une question d'optimisation du qualité/prix. - Des ventilos 5v & 12v Led Cob : Je part du principe que les leds COB sont la priorité dans mon budget pour deux raisons : - Bah c'est la lumière quoi... La Patate !! - De meilleurs qualité elles seront, de meilleurs performances elles donneront. Je pense donc poser 3 cree CBX3590 36V. Je doute que ce soit le bon choix pour une approche optimisée d'intensité en mA et de rendement lumineux. Un cannaweedeur a t-il eu un projet similaire ? Quel serait pour vous le schéma le plus optimisé ? D'ailleurs il me reste un point sombre pour les led cob présentés à la première page de ce guide. Lorsque, par exemple, la Cree CBX 3590 36v est à 1400 mA, on note 9794 lm pour une efficacité lumineuse de 62%. Ce la veut-il dire (9794x62)/100 = 6072 lm à 1400mA ? D'autre part, le spectre 3500k est il le plus adapté, croissance/flo ou comparant croissance d'un coté et flo de l'autre, si vous avez des tests dessus, je suis preneur Le driver : Absolument perdu dans les differentes gammes & marques, même en présence du tableau de Phyldafghan. J'imagine que le driver se choisi en fonction de ses led ? Si oui, lequel pensez vous être le plus optimisé pour mon projet ? Est-il possible de simuler un levé et couché de soleil avec ce type de matos ? Le mA influe sur quoi sur la facture edf ? Le dissipateur : Je ne sais pas combien de places vont prendre ces leds, avez vous un ordre de mesure ? Voila, j'ai surement d'autres questions qui ne sont pas encore prêtes à sortir, en attendant je vous remercie de m'avoir lu. Bisous SalutTu devrais revoir les puissances a la baisse...! Tu as 90cm de hauteur je te conseille pas les cxb3590 et encore moins @1400mA (50w) Si tu as disons 15cm de pot 40cm de plantes et 15cm pour le panneau ca fait 70cm...ca laisse 20cm entre les cob et les plantes donc part sur de plus petits émetteurs...genre cxa/b 2530 ou Vero 13/18 @700mA ou même @500mA! Pour 70x50 150w devraient être suffisant...mais reparti sur 6 cob...un hlg-120-700 ou 500b serait parfait Bref tu vois mais les 3590 sont trop gros pour ta box...tu peux t'en servir @700mA mais il t'en faudrait 2x plus donc... A plus Link to post Share on other sites
lolipop5 5 Posted March 8, 2016 Share Posted March 8, 2016 Merci de ta réponse LittleJacob, Je pense que de part ta réponse j'ai de très mauvaises connaissances sur l'intensité lumineuse en fonction de la distance d'émission et la cible. A combien de lumens je peux atteindre avec des vero 18 par exemple ? Je te remercie d'avance ! Link to post Share on other sites
pipo67 0 Posted March 8, 2016 Share Posted March 8, 2016 Salut, @ Littlejacob : bah en faite je voulais prendre mes cob+driver sur MOUSER pour éviter d'avoir des frais de douane arrivé chez moi ( j'aime pas trop les mauvaises surprises ). J'ai contacté MOUSER pour savoir si il avait un holder qui conviendrait pour la série 3590. Il m'ont répondu le lendemain, en me donnant une référence similaire. https://www.mouser.fr/Search/ProductDetail.aspx?R=2-2154857-3virtualkey57100000virtualkey571-2-2154857-3 Mais vu la gueule du truc j'ai préféré assurer le coup et prendre mes cob et holder chez CUTTER, et puis le reste chez TME comme tu m'avais recommandé. Bonne fin de soirée Link to post Share on other sites
Littlejacob 403 Posted March 9, 2016 Share Posted March 9, 2016 Merci de ta réponse LittleJacob, Je pense que de part ta réponse j'ai de très mauvaises connaissances sur l'intensité lumineuse en fonction de la distance d'émission et la cible. A combien de lumens je peux atteindre avec des vero 18 par exemple ? Je te remercie d'avance ! SalutLe truc c'est que 90cm c'est peu donc je partirai plutôt sur du 700mA...1050 max!...mais 700mA me semble bien! Je suis pas le spécialiste des vero mais je pense que@700mA les Vero18 font dans les 145lm/w...je vérifierai...c'est fait...environ 130lm/w en fait...et je pense que le 4000ºk est ce qu'il y a de plus polyvalent chez Blux! Les cxa2530 @700mA font 145lm/w et coûtent 9 $ je crois! (3500ºk) Salut, @ Littlejacob : bah en faite je voulais prendre mes cob+driver sur MOUSER pour éviter d'avoir des frais de douane arrivé chez moi ( j'aime pas trop les mauvaises surprises ). J'ai contacté MOUSER pour savoir si il avait un holder qui conviendrait pour la série 3590. Il m'ont répondu le lendemain, en me donnant une référence similaire. https://www.mouser.fr/Search/ProductDetail.aspx?R=2-2154857-3virtualkey57100000virtualkey571-2-2154857-3 Mais vu la gueule du truc j'ai préféré assurer le coup et prendre mes cob et holder chez CUTTER, et puis le reste chez TME comme tu m'avais recommandé. Bonne fin de soirée SalutCalcule combien tu economises!...au moins 15€ par cob X 4=60€! Donc meme si tu paye 20/30€ de taxes tu gagne toujours 30€! A plus 1 Link to post Share on other sites
lolipop5 5 Posted March 10, 2016 Share Posted March 10, 2016 (edited) Salut Le truc c'est que 90cm c'est peu donc je partirai plutôt sur du 700mA...1050 max!...mais 700mA me semble bien! Je suis pas le spécialiste des vero mais je pense que@700mA les Vero18 font dans les 145lm/w...je vérifierai...c'est fait...environ 130lm/w en fait...et je pense que le 4000ºk est ce qu'il y a de plus polyvalent chez Blux! Les cxa2530 @700mA font 145lm/w et coûtent 9 $ je crois! (3500ºk) Merci de ta réponse. J'ai lu dans ce topic qu'en ajoutant plusieurs sources de lumière, à lumens équivalent, ne s'additionnaient pas mais donnaient une uniformisation de la lumière. (Pourtant, par exemple les led cob sont constitués de plusieurs led de même intensité pourtant ?) (Ça ne s'accumule pas mais grâce à cette uniformisation on observe tout de même une petite synergie ?) Ducoup, si je me prends 6 x Vero18 à, disons 700mA(20,1w/cob) avec un lm/w de 130 cela fait : 20,1 x 130 = 2613 lumens. J'aurai 2613 lumens, ça me fait flipper de voir aussi peu de lumens. En tant que néophyte, je pensais pouvoir balancer dans les 15k/20k lumens mini. Peux tu m'éclairer sur ce sujet ? Alors je me demande, suite à ta réponse, les cxb3xxx sont trop puissantes pour mon espace ? Pourquoi ? Merci ! Edited March 10, 2016 by lolipop5 Link to post Share on other sites

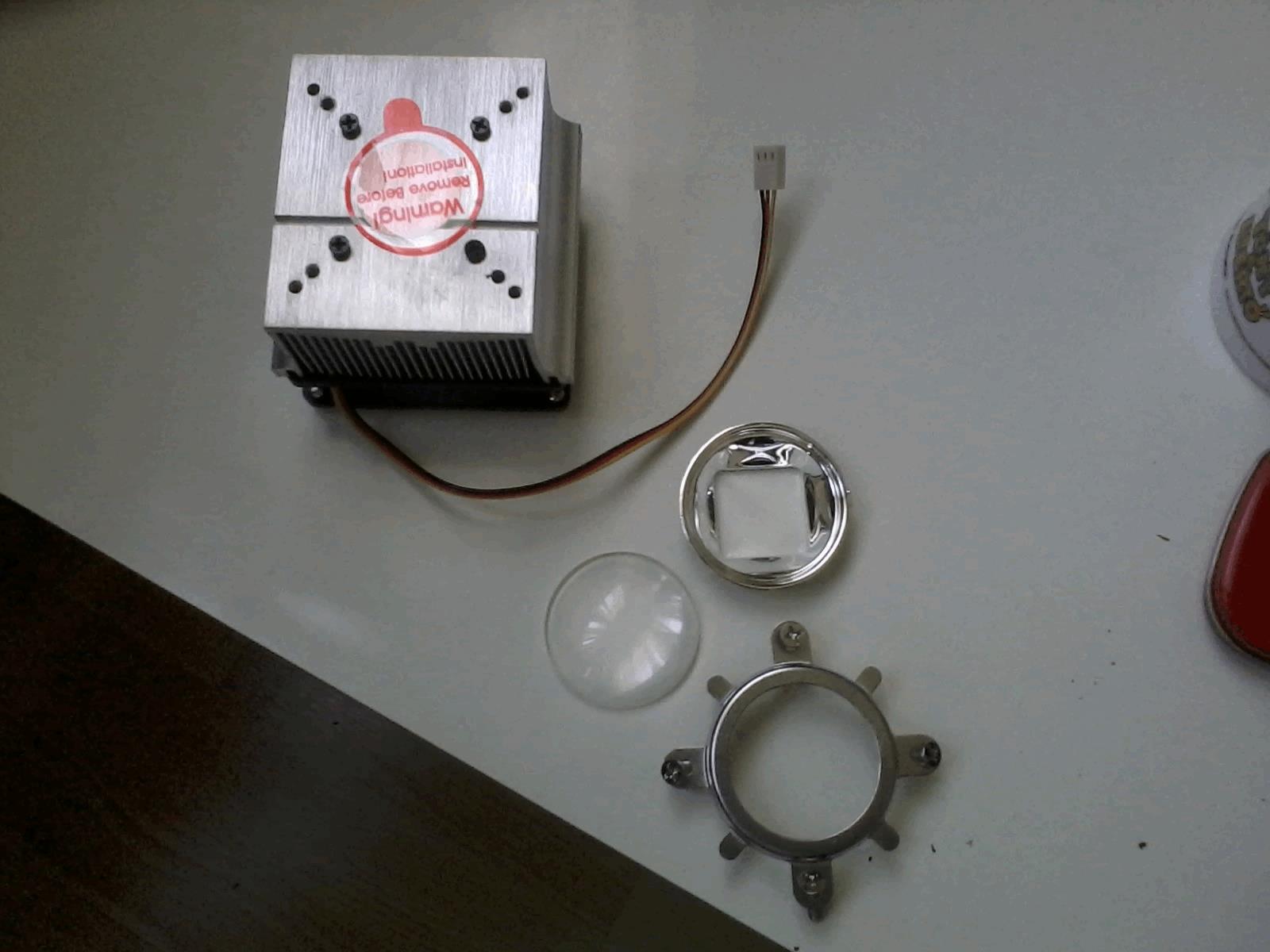

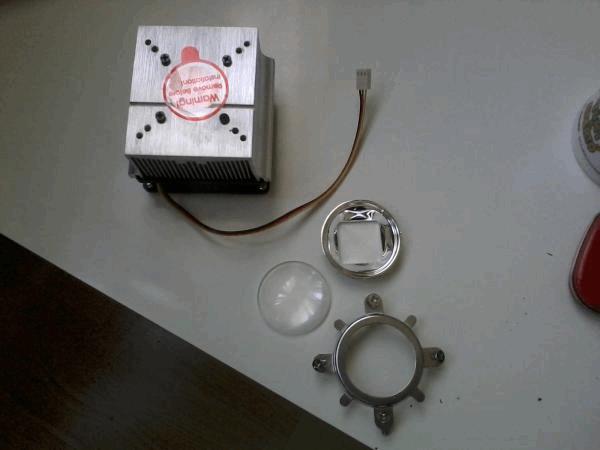

fredfred81 288 Posted March 11, 2016 Share Posted March 11, 2016 (edited) salut l ami j ai reçu mes ventilateurs mais il y a 3 fil et pas 2 comment je branche merci ps : noir - rouge + jaune (apparemment tour minute du ventilateur ou gestion pour logiciel de gestion climat)? si oui je le condamne ? Edited March 11, 2016 by fredfred81 Link to post Share on other sites
Gen 2808 Posted March 11, 2016 Share Posted March 11, 2016 Yop la nomenclature internationale Noir = GND Rouge = +12V Jaune = +7 volts (sensor) pas indispensable ++ GEN 2 Link to post Share on other sites
fredfred81 288 Posted March 11, 2016 Share Posted March 11, 2016 merci l ami c est cool moins de doute d un coup Link to post Share on other sites
Gen 2808 Posted March 11, 2016 Share Posted March 11, 2016 2 rien ++ GEN Link to post Share on other sites
bobalibob 412 Posted March 12, 2016 Share Posted March 12, 2016 (edited) Merci de ta réponse. J'ai lu dans ce topic qu'en ajoutant plusieurs sources de lumière, à lumens équivalent, ne s'additionnaient pas mais donnaient une uniformisation de la lumière. (Pourtant, par exemple les led cob sont constitués de plusieurs led de même intensité pourtant ?) (Ça ne s'accumule pas mais grâce à cette uniformisation on observe tout de même une petite synergie ?) Ducoup, si je me prends 6 x Vero18 à, disons 700mA(20,1w/cob) avec un lm/w de 130 cela fait : 20,1 x 130 = 2613 lumens. J'aurai 2613 lumens, ça me fait flipper de voir aussi peu de lumens. En tant que néophyte, je pensais pouvoir balancer dans les 15k/20k lumens mini. Peux tu m'éclairer sur ce sujet ? Alors je me demande, suite à ta réponse, les cxb3xxx sont trop puissantes pour mon espace ? Pourquoi ? Merci ! Salut ! Ça revient au même. Par ex une hps 250w qui libère 30 000lm: les lumens sont divisé par la surface éclairé et par la hauteur, donc au final on se retrouve avec beaucoup moins de lumens sur les plantes. Les COB sont dispersé sur la canopé et plus proche des plantes, on se retrouve avec une meilleur répartition de la lumière. Perso avec mes 4 cob de 31w quand je mesure avec un luxmetre à 30cm on est largement au dessus des lumens d'une hps 250 et avec une répartition homogène. Plus la lumière est puissante, plus faut la mettre loin des plantes, donc ça divise l'intensité reçu. https://wiki.cannaweed.com/index.php/Lumen,_Kelvin,_Par À bientôt + Edited March 12, 2016 by bobalibob Link to post Share on other sites
lolipop5 5 Posted March 12, 2016 Share Posted March 12, 2016 (edited) Salut Bobalibob, Merci de ta réponse, en effet j'avais pas vu ce wiki qui m'éclairci pas mal. Je vais donc partir sur du 6 cxa 2530 (3500°k) à 700mA avec le matos que m'a conseillé Littlejacob. Merci à vous pour ces précieuses infos, je posterai mon 1er jdc sur ce forum. Au plaisir. ps : LittleJacob : tu vas sur quel revendeur pour les cxa 2530 à 9$ ? Edited March 12, 2016 by lolipop5 Link to post Share on other sites
funki 88 Posted March 12, 2016 Share Posted March 12, 2016 (edited) salut tout le monde y ai panneaux fini plus simple a lire qua faire . petit récapitulatif rad 220*190.5*50 driver lpc 60-1400 cob cxb 3590 bin cd 3500k ventilo antec 120cm Edited March 12, 2016 by funki 1 Link to post Share on other sites
gageman 8 Posted March 13, 2016 Share Posted March 13, 2016 (edited) hello Bon j ai commandé chez cutter 2 x 3590 mais je me suis gouré j ai reçu des cb mais pas de frais supplémentaire d’ailleurs il vienne de mettre en ligne le fameux kit mau5 https://www.cutter.com.au/proddetail.php?prod=cut2900 lolipop5 il y a fasttech qui vende des cree 2530 a 10.54 fdi mais faut pas étre pressé https://www.fasttech.com/products/0/10013316/2250000-cree-cxa2530-60w-4000k-6000lm-cob-led-array je commande souvent des pièce pour la vap ca mets 2 semaine des fois plus D'ailleur vous savez si je peux mettre 2 x 2530 drivé a 50watt 1.5a donc 25w chacune en passif la dessus? https://www.fasttech.com/products/1348405 Edited March 13, 2016 by gageman Link to post Share on other sites
