bien le bonjour,

je viens poser une question con car je ne trouve pas réponse, le branchement du driver (hgl-240-36A) sur une prise male pour l'alimentation tient il compte de la polarité? mis a part la terre qui va au centre

merci d'avance et bonne journée

Edited by Xat
Link to post
Share on other sites

Slt Xat



une prise normalement câblé (commune que tu trouves chez toi 2P+T) la phase donc fil rouge toujours à droite, le neutre fil bleu toujours à gauche et la terre au centre. Donc si tu câble une fiche mâle il faut prendre en compte cette polarité .

  • Like 1
Link to post
Share on other sites

Slt



En général il y a une importance pour les moteurs ! le sens de rotation n'est pas le même ( tout dépend de ce que tu branche comme matos évidemment  ) Je suis électricien et je peux te dire qu'il y a un intérêt aux sens !



J'ai trouvé un petit article assez intéressant sur le contrôle de température des led



https://www.docmicro.com/watercooling_sondes_Cooling-fr-Sonde-de-Temperature-90cm_12112.html



Sonde ultra plâte se glissant sur tous les composants possibles (Disque dur, carte mère, dissipateur CPU, Watercooling etc...)

Se connecte sur une sonde de carte mère ou sur un Fan controler
Longueur du fil : 90cm



Vos avis ?

Link to post
Share on other sites

SAlut,



Vous ne trouvez pas que les pico EZ-mate sont ridiculement petits ?

JDB5

Quand je les vois je me demande si les 400 watt de ma lampe pourront passer par là sans problème :icon_confused: . j'en ai acheté chez mouser

https://www.mouser.fr/ProductDetail/Molex/68801-4085/?qs=sGAEpiMZZMseggIVGsPkbPogSdJV%2f39%2fVTAwczCtkGw%3d

Je dois alimenter des COB en série à 1,75A et 150volt. Vu la taille du fil je me demande s'il va pas crever le pico EZ mate :rip:

Link to post
Share on other sites

Salut !



Je viens poster une trouvaille faite sur le world wide web ^^



Avant de vous faire une description de cette "nouveauté" ( les premières vidéos qui en parle date de 2011 environ ) je vous invites à regarder cette petite vidéo qui explique le principe de fonctionnement du dit système, l'ingénieur qui présente la video m'a carrément fait délirer !



https://m.youtube.com/watch?v=2oWQf3IL0E8

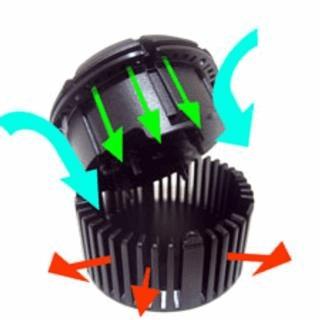

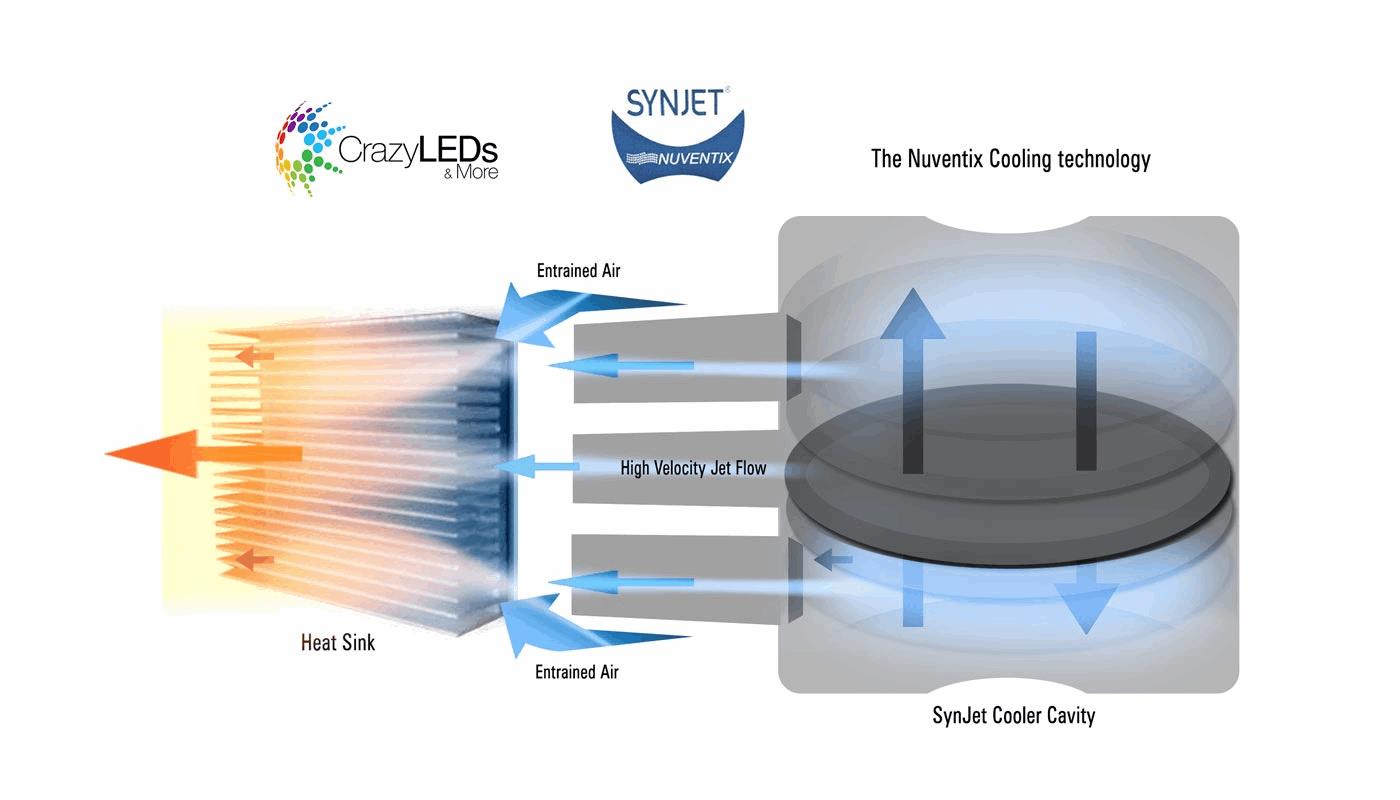

Pour ceux n'ont pas regardé la video, il s'agit d'un système de micro ventilation active, qui marche sur le principe d'une membrane qui vibre à haute vitesse. Si je me trompe pas, il s'agit du même principe que les brumisateurs à bouée que l'on utilise pour faire monter l'hygrométrie, à la diffèrence ( hormis qu'il n'y a pas d'eau ) que la membrane est coffré dans un boîtier pour créer une micro pompe à air à membrane - si je dis pas de connerie -






Apparement il existe différentes tailles:

- Comme dans la video il existe des modèles pour refroidir la surface d'une petite led

- Il existe aussi des modèles plus gros qui sont conçus pour être monté sur des dissipateurs en alu' ( même type que pour les LED) pour offrir un compromis entre la dissipation active et passive - ce qui nous concerne :D -



En fouillant un peu, je suis tombé sur une marque appelé Aavid Thermalloy , nom du produit : "Synjet" ( https://www.aavid.com/led-cooling/synjet-coolers spec de ces dispositifs fournit sur le site ) ; comme vous pourrez le voir il existe deux types: pour dissipateur plat et pour dissipateur rond en hauteur.







La puissance dissipé en W est de 20 à 80w environ pour les "ronds" et plus de 100w pour les linéaires ( mais cumulable sur une même barre ).



L'un des principaux avantages mis en avant sont l'extrême silence du dispositif ( environ 30 à 20db en fonction du mode silence/équilibre/efficacité ), une durée de vie élevée ( 100000 heure ... ), résistant à des temperature allant jusqu'à 85•c, ne craind pas la poussière et consommation électrique très faible ( https://www.digikey.com/catalog/en/partgroup/synjet-active-cooling/26946 )



Détail intéressant il existe une version "Outdoor" ... j'ai pas encore compris ce qu'ils entendent par la - résistance à l'humidité élevé ? -



Ils proposent leurs propres dissipateur, pour tout les goûts ( spec fournit sur le site : https://www.aavid.com/led-cooling/led-heatsinks

https://www.digikey.com/products/en/Optoelectronics/LED-Thermal-Products/525429?keywords=Synjet )

)



MAIS -il en faut un ! - je n'ai trouvé aucun détaillant, uniquement le grossiste Digikey...

Le prix ? D'après les prix en gros, je pense qu'au détail on doit être entre 40 et 80€ l'unité, dispositif et dissipateur inclus.



Voilà voilà, pour les fans de technologie et les adeptes de l'optimisation !



A+ !!!

Edited by Stupéfix
Link to post
Share on other sites

hi !



il y'a ça aussi pour refroidir les led :



TEC1-12706 Module Peltier Refroidisseur Effet Thermoelectrique 12V 60W





Modèle : TEC1-12706
Dimensions: Env. 40 x 40 x 4 mm
Tension : 12V
Courant: 4.5A
Puissance de refroidissement : Qcmax 50-60W
△Tmax(QC=0) : jusqu'à 70° C
Exploite la température:-55 ° C à 83 ° C
Cordon d'alimentation : 25-30cm
Ces dispositifs doivent être utilisés en conjonction avec un dissipateur de chaleur pour éviter de brûler
Chaque appareil est complet, inspecté et testé
Caractéristiques du travail: refroidissement latéral et côté chauffage.

Comment l'utiliser:
Preparez cinq choses, refroidisseur thermoelectrique + radiateur + Grease + manique + puissance couche avec de la graisse silicone sur les deux cotes de la. Placez le refroidisseur thermoelectrique sur un dissipateur de chaleur avec un gant au milieu. Serrer les vis propulse, et il commence a se refroidir

Faire glace froid en quelques minutes ou chauffer jusqu'à ébullition en inversant simplement la polarité, utilisée pour de nombreuses applications de refroidisseurs CPU aux sources d'énergie alternative, ou même pour votre propre voiture personnalisée boire chaud/refroidisseur.
Puisqu'elles sont principalement consistant de matériau semi-conducteur en sandwich entre les plaques en céramique et n'ont aucuns pièces mobiles

Champ d'application: tous les types de réfrigération occasion (comme distributeur d'eau chaude et froide, un processeur de l'ordinateur, le refroidissement de la carte graphique, etc.), réfrigérateur électronique, serre-tête de refroidissement électronique, casque de refroidissement électronique, tasses chaudes et froides électroniques, etc.

Le paquet contient:
1x TEC1-12706



A voir à l'utilisation mais plutôt intéressant car la poussière sur les ventirades .... là au moins il y en aura moins !



liens : https://www.amazon.fr/dp/B01AOYXEP4?psc=1



Alors ça  vous parle ?

  • Like 1
Link to post
Share on other sites

Salut !

50 à 60w de conso tout de même ^^

Quid de la condensation ?

Et faut pas s'louper sur la polarité :D



Mais intéressant, j'cherchait un truc pour refroidir le système aquacooling de mon Pc :P

A+ !

  • Like 1
Link to post
Share on other sites

yo!

un module de peletier c'est seulement un échangeur de chaleur (effet peltier) , il ne t’épargne pas la nécessité de la dissipé cette chaleur.  ceci dit cela peut être intéressant pour optimiser le refroidissement d'une led mais ce n'est pas énergétiquement gratuit (faut voir ...)



yea Stupéfix, un truc silencieux ça c'est cool  :applaus:



@+

Edited by Heka
  • Like 1
Link to post
Share on other sites

salut les amis

 j'ai déjà tester un module peltier

pour me faire un chiller aquarium ( pour refroidir l'eau du bouillon )

un vrai


un diy


ca marche trés bien j avais mis un radiateur fixer sur un ventilo 45cm promis ca refroidi coupler a un thermostat c est top pour differente application mini frigo glaciere etc..

problème pour les led la condensation !!!! et la glace qui se forme

ou faire un watercooling

a + les amigos

Edited by fredfred81
  • Like 1
Link to post
Share on other sites

salut les amigos c est encore moi

je voudrai savoir si quelqun a déja ce dimmer de chez kingbriteled  et si oui comment le brancher ?



https://kingbriteled.en.alibaba.com/product/60577810277-0/DC_316X_R_led_dimmer_switch_with_1_10v_dimming_funciton.html?spm=a2700.8304367.0.0.phzvBZ








merci d avance

Edited by fredfred81
Link to post
Share on other sites

Salut,



fredfred : t'as pas une référence ou une datasheet, parce que là, on voit rien sur la photo.

Vu les composants en place, je pense que c'est un générateur 0-10V et donc il faut lui coller un 10V continu en entrée, puis le potard te permet de donner une tension linéaire de 0 à 10 V en sortie... mais pas sûr, donc si t'as plus d'infos, balance !



Désolé, j'avais pas vu le lien, sorry...



Donc : c'est bien un générateur 0-10V ; sur le lien que t'as mis, tout est clair : tu branches le 230V en entrée sur L/N et tu récupères ton signal 0-10V directement sur les bornes dim+/dim-



++

  • Like 1
Link to post
Share on other sites

merci phyl

pour le dim + et - j ai compris

mais le l et n  je prend sur le fil d'alimentation  driver ou sur une autre prise ?

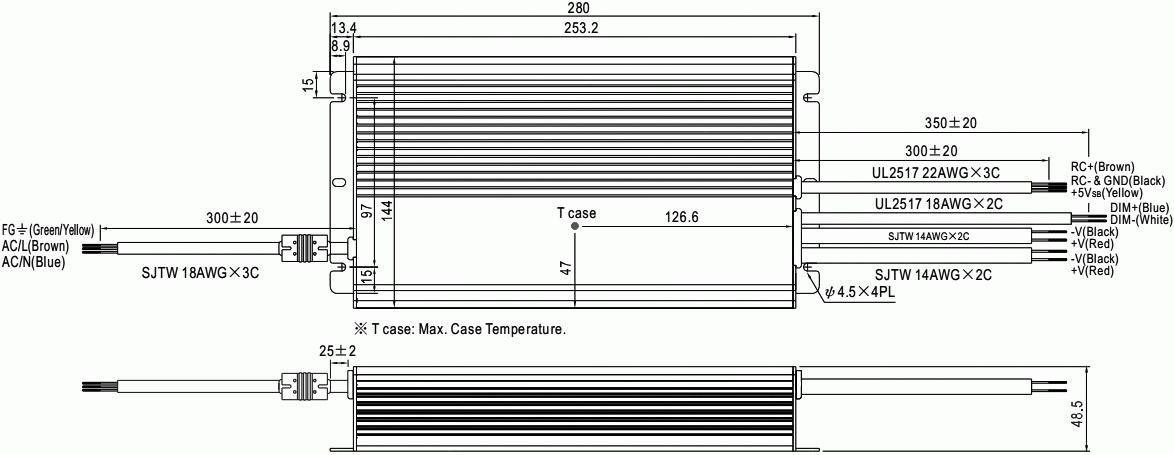

ca c est mon driver

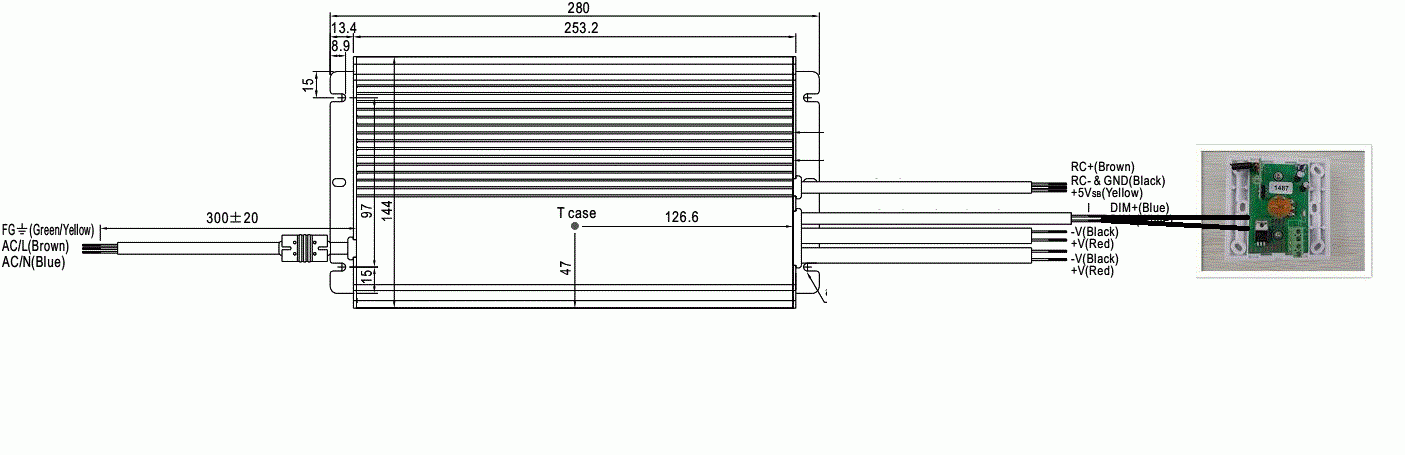

ca c est l appareil brancher sur dim + et -




si tu peu me faire le reste du schéma je suis preneur merci encore phyl

Link to post
Share on other sites

Yo Fred



Le plus simple est de vérifier avec un multimètre les sorti 0-10v, normalement sa dois être en haut sur l'image dim + et dim -

Tu relis les borne aux fils dim + et dim - de ton driver



En bas c'est sûrement l'alimentation L phase et N neutre

Les bornes out_L et out_N je ne vois pas trop à quoi elle sert.. faut vérifier au multimètre ce qui sort de la...

Je pense pas que y a besoin de ce cas



Alimente le et vérifie si en jouant sur le potentiomètre tu a bien 0 à 10v sur les borne dim



++

Edited by s3mb
Link to post
Share on other sites

yo !



Les bornes out_L et out_N, ça c'est juste une "recopie", cela sers a ressortir l'alimentation vers un autre appareille par exemple.(tu vas retrouver le 230v la dessus)



fred, tu peux alimenté le générateur 0/10v du même circuit d'alim que le driver ou d'un autre circuit cela n'a pas d'importance.



@+

Edited by Heka
  • Like 3
Link to post
Share on other sites

hello tous le monde



Je viens ici pour avoir votre avis sur un radiateur de tme qui me semble des plus interessants avec une résistance thermique de 0.7k/w pour faire fonctionner une vero 29 alimenté a env 40w.

Si je ne me trompe pas, au vu du prix, je pense qu'il est une option plus qu’intéressante plutôt que de faire venir son rad depuis l'autre bout du monde ^^https://www.tme.eu/fr/details/sk57-100sa/radiateurs/fischer-elektronik/sk-57-100-sa/



++

Link to post
Share on other sites

Yop,

avec du retrad, merci Mike187 et s3mb pour vos lumières!
l'instal' est terminée, j'ai un électricien qui doit m'aider a installer un tableau pour alimenter tout ça avec une horloge mécanique de chauffe-eau et différents disjoncteur/contacteur.
J'attend donc pour vous poster des photos.

A++

  • Like 2
Link to post
Share on other sites

Hello les bricoleurs !



Voilà j’ai décidé de bricoler aussi mon p’tit panneau ( du moins deux de trois cob )



Donc j’ai opté pour des Bridgelux  Gen 7 V22 Array : BXRE-30E6500-B-73 en 3000k



Tableau : Product Performance at Commonly Used Drive Currents



Driver          typical V       typical W        typical flux          typical DC flux                typical efficacy
Current        T° 25C           T° 25C               T° 25C                      T° 85C                             T° 25C
( mA)               (V)                 (W)                    (lm)                       (lm)                                ( lm/w )

    585             49.6              29.0                  5048                        4670                                174
    780             50.5              39.4                  6553                        5991                                166
    1170           52.0              60.8                  9433                        8503                                155
    1755           54.3              95.3                 13431                      11950                               141
    2340           56.2              131.5               17042                      15009                               130



Acheté chez Digi-Key electronics  livraison rapide en 1 à 2 jours !



https://www.digikey.fr/product-detail/fr/bridgelux/BXRE-30E6500-B-73/976-1452-ND/6152462



pour un prix T.T.C  16.99euro  l’unité ( c’est bien les performances et le prix qui m’ont décidé après comparaison des autres cob d’autre marque et ce dont j’ai besoin dans ma box ).

Donc pas très cher et assez performant !



DRIVER :  MEAN WELL ELG-240-54A



j’ai opté pour 2x MEAN WELL ELG-240-54A afin de pouvoir varier l’intensité  et le voltage de sortie.



Driver ELG-240-54A à 4.45A divisé par trois cob donc 1.48A x53V (+/- ) =78.62W à 11000 lm (+/-)

Donc un panneau de trois cob à 235.85 W max . ( dimmable à 3.51A /3 = 1.17A x 52V = 60.84W à

9433lm donc un panneau de trois cob à 182.52 W mini )



Acheté chez TME electronic components , livraison rapide en 1 jour !



https://www.tme.eu/en/details/elg-240-54a/led-power-supplies/mean-well/



pour le prix de 52.44 euro TTC l’unité.



Connecteur pour LED :



- Connecteur attache pour LED à pression ref : 6-2154874-3

Ils sont fait pour ces cob mais aussi pour d’autre .

https://www.tme.eu/en/details/6-2154874-3/led-connectors/te-connectivity/



prix : 1.82 euros T.T.C l’ unité



Pour le refroidissement :



ARCTIC Alpine 11 PLUS - Refroidisseur silencieux 95W



Ils ont un intérêt pour le montage du panneau car on peut fixer un petit U en alu sur chaque côté afin de faire passer les câbles électriques et le fixer avec les trous prévus sur le dissipateur.



https://www.amazon.fr/dp/B00606OHQQ/ref=pe_386181_40444391_TE_item



prix unitaire 9.90euro livraison comprise pour les 6 !



Afin de pouvoir suivre la température je vais opter pour un rhéobus :



BitFenix - Fan Controller Recon Blanc - BFA-RCN-WS-RP - 36.10euro

Ce contrôleur de ventilateurs à 5 canaux est le premier du genre à se connecter à Internet,
surveiller et contrôler votre système à distance depuis un autre PC, un smartphone, une tablette…



https://www.docmicro.com/tuning_regulateurs-lcd_BitFenix-Fan-Controller-Recon-Blanc-BFA-RCN-WS-RP_11025.html

Pour un montage propre :



-Phobya - Doubleur 4 pins PWM Vers 3 x 4 pins PWM - 60cm Noir  - 4.39euro

https://www.docmicro.com/tuning_cables-gaines-cg4pinsPWM_Phobya-Doubleur-4-pins-PWM-Vers-3-x-4-pins-PWM-60cm-Noir_12804.html



afin de les raccorder pour les contrôler tous ensemble.



- Phobya - Rallonge 4 pins PWM 90cm Gainée NOIR - 4.10euro

https://www.docmicro.com/tuning_cables-gaines-cg4pinsPWM_Phobya-Rallonge-4-pins-PWM-90cm-Gainee-NOIR_11520.html



afin de les raccorder sur un Rhéobus .



Voilà pour les renseignements je reviendrais vers vous pour le montage complet des petites bêtes avec photo !



Bon bricolage à tous !
