Comment utiliser sketchup pour modéliser vos placo en 3d ?

SketchUp :



Google SketchUp est un outil étonnamment simple et incroyablement puissant, destiné à créer, visualiser et modifier rapidement et facilement des idées en 3D. Dans notre cas précis il est utilisé principalement pour la création/modification de placo, de réflecteurs, de systèmes hydros, etc...
En clair c'est un logiciel de dessin en 3D vous pourrez y dessiner de façon précise tout ce qui vous paraît intéressant.




Télécharger Sketchup : (37,2 Mo)
Rien de plus simple, il suffit d'aller ici



Google SketchUp 6 est gratuit.
Google SketchUp Pro 6 est payant.
A vous de voir :fem:
Cependant pour l'utilisation qu'on en fait, la version gratuite est laaaargement suffisante.




10 bonnes raisons d'utiliser SketchUp :
• Extrêmement intuitif
• Accessible à tous, moyennant une journée de prise en main
• C'est plus agréable pour les cannaweedeurs qu'un gros pavé ou qu'un dessin (pour la plupart) tout moche
• Un rendu 3D, possibilité d'avoir tous les angles
• Possibilité de visualiser les cotes en 2 clics
• Permet une visualisation complète des espaces et des proportions
• C'est toujours agréable de pouvoir voir en live les modifs que vous allez apporter à votre installation.
• Une gestion des coupes, pour faciliter le passage création/réalisation
• La possibilité d'exporter facilement vos modèles pour les partager
Et enfin la meilleure pour la fin :
• Accès gratuit et immédiat à une banque de donnée !!! (concrètement ça signifie que je peux créer une HPS cooltubé, la mettre en partage, vous aurez plus qu'a utiliser le modèle et le placer)



A quoi ça ressemble :
Voici quelques images pour vous montrer ce qu'il est possible de faire avec sketchUp




L'interface :







Premiers pas :



Après avoir téléchargé et installé SketchUp, lancez-le. Pour une première utilisation un écran vous demande de choisir les paramètres par défaut.
Laissez tel quel (centimètres et vue en perspective).

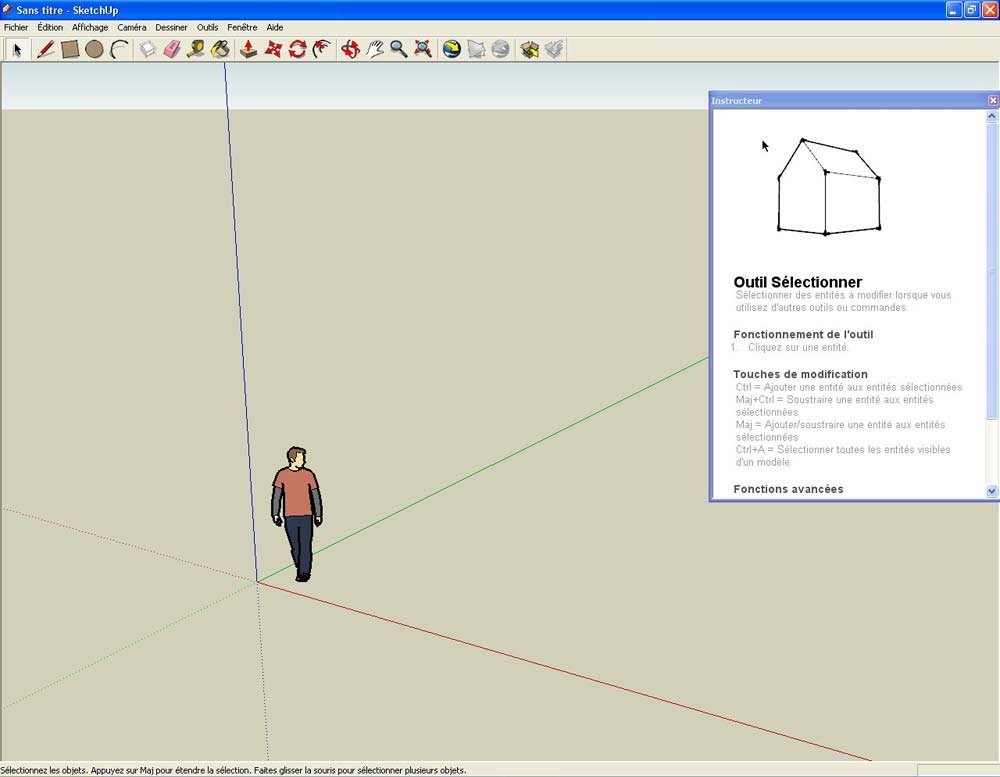

Normalement ensuite vous avez l'écran des astuces, fermez-les. Vous devriez arriver à ceci :






Donc vous avez votre barre d'outil en haut et une aide (Instructeur) qui vous explique comment utiliser chaque outil. Si vous fermez l'instructeur : Fenêtre -> Instructeur



Le mec au milieu de l'écran ne sert à rien, vous pouvez le supprimer ou le laisser, comme bon vous semble. La première étape va consister à créer un cube.
Pour cela cliquez sur l'outil rectangle :

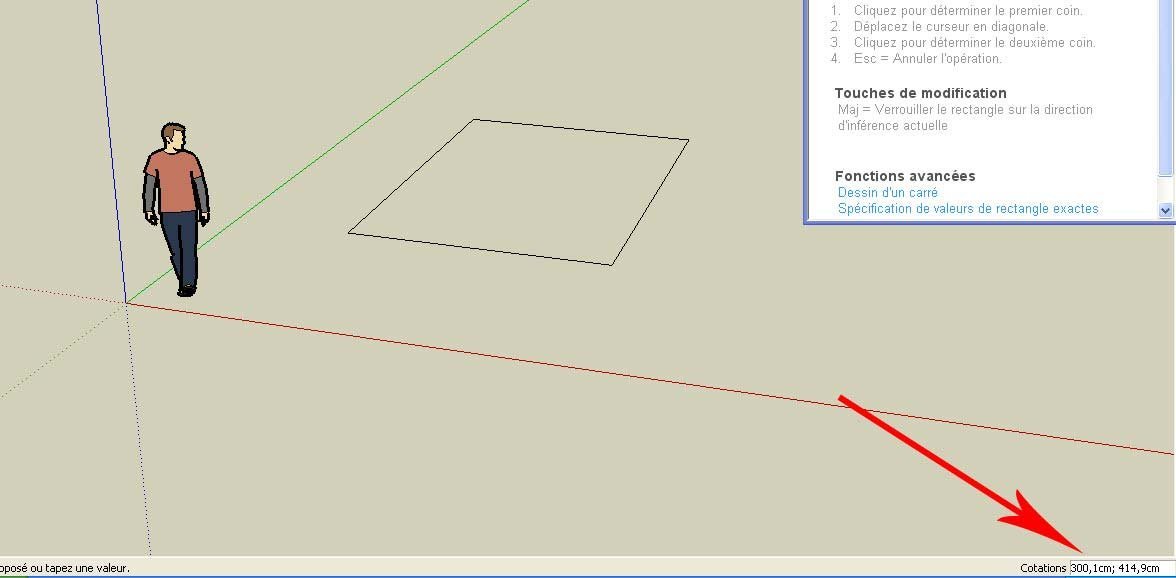

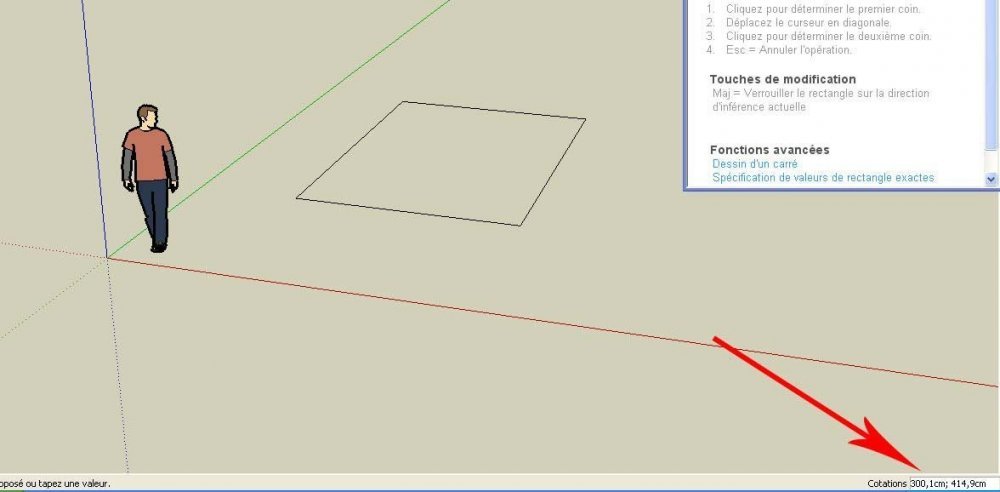

et faites un clic sur le sol. Vous pouvez désormais ajuster à souhait votre rectangle. Les dimensions sont affichées en bas a droite.



Pour spécifier vous-même les dimensions, pendant la création de votre rectangle tapez-les avec le clavier numérique. Par exemple pour faire un rectangle de 100 par 80 (cm) tapez ceci : 100;80



En résumé : on sélectionne l'outil rectangle. Un seul clic sur le sol. On tape les dimensions avec le clavier.



Pour changer l'angle de vue du rectangle que vous venez de créer, utilisez l'outil Orbite




Ensuite cliquez sur l'outil Poussez/tirez afin d'ajouter du volume à votre placo. 70e29.jpg



Une fois l'outil sélectionné, cliquez sur votre rectangle et déplacez la souris vers le haut, ou tapez une cote. Dans notre exemple spécifions une hauteur d'1m80 (180cm).
Ensuite cliquez sur la face de votre placo (outil sélectionner) et appuyez sur la touche [suppr] de votre clavier.
Vous devriez obtenir ceci :
