Salut à tous,
face à la demande croissante de membres souhaitant se fabriquer leurs propres panneaux LED, nous avons décidé de créer ce topic, afin de centraliser les informations et proposer des configurations de base -avec le matos nécessaire à leur réalisation.
Photo : PierreRichard
Photo : Phyldafghan
Avant toute chose, je souhaite remercier chaleureusement tous les membres qui s'investissent pour promouvoir ce type d'éclairage et notamment PierreRichard et LittleJacob, dont les contributions ont aidé pas mal de membres -dont moi- à franchir le pas du DIY.
Avertissement sécurité - à lire attentivement avant de se lancer
Les appareils et montages que nous vous proposons ci-dessous consomment du courant alternatif et produisent du courant continu, à des seuils dangereux pour l'organisme.
Pour votre propre sécurité et celle de votre entourage, nous vous recommandons vivement de respecter les règles élémentaires de sécurité électrique :
On travaille toujours en l'absence de tension ; driver débranché de l'alimentation électrique, et en cas d'intervention sur pièces nues avec possibilité de contact direct (bornes, contacts, appareillage de tableaux électriques, prises, etc...) : coupure de l'alimentation générale ;
Les drivers mettent quelques dizaines de secondes après la coupure de l'alimentation, avant de se décharger complètement.
Il subsistera une tension résiduelle dangereuse en sortie de driver pendant ce laps de temps ; veillez donc à attendre au moins une minute après avoir débranché le driver avant de commencer à travailler dessus ;
Les masses métalliques (dissipateurs), devront être mises à la terre avec un fil de protection électrique (vert/jaune) de même section que les fils actifs (rouges et noir).
De même, la carcasse du driver sera également mise à la terre grâce au fil de protection du cable d'alimentation, en le reliant à la borne mâle de la prise de courant.
Faites des montages propres ; évitez les fils volants de partout, susceptibles d'être arrachés et de créer des pannes/accidents.
Gainez vos câbles, rassemblez les avec des colliers "rizlan" et soignez vos connexions.
1 - Les COB... c'est quoi ?
2- Le matos !
Comment déterminer sa config ?
Avant tout : il faut connaître la surface à éclairer ; on partira sur une base de puissance de 30 à 45W, pour 1 pied carré (30x30 cm).
Exemple : prenons un placard de 90 x 60
Cela nous fait donc : 3 x 2 = 6 pieds² ; nous aurons donc besoin de 180 à 270W, qui peuvent être répartis de différentes manières :
Ensuite, on choisit ses COB (en fonction de son budget, il faut bien le dire), ce qui nous permettra de déterminer la puissance calorique à dissiper -grâce à l'efficacité des COB (données dans les datasheets et synthétisées dans les tableaux ci-dessous).
Une fois la puissance calorique déterminée : on peut choisir son radiateur... puis on finit par le driver, en fonction de la puissance et du nombre de COB à alimenter.
2.1 Les COB
Précision des COB et déviation chromatique :

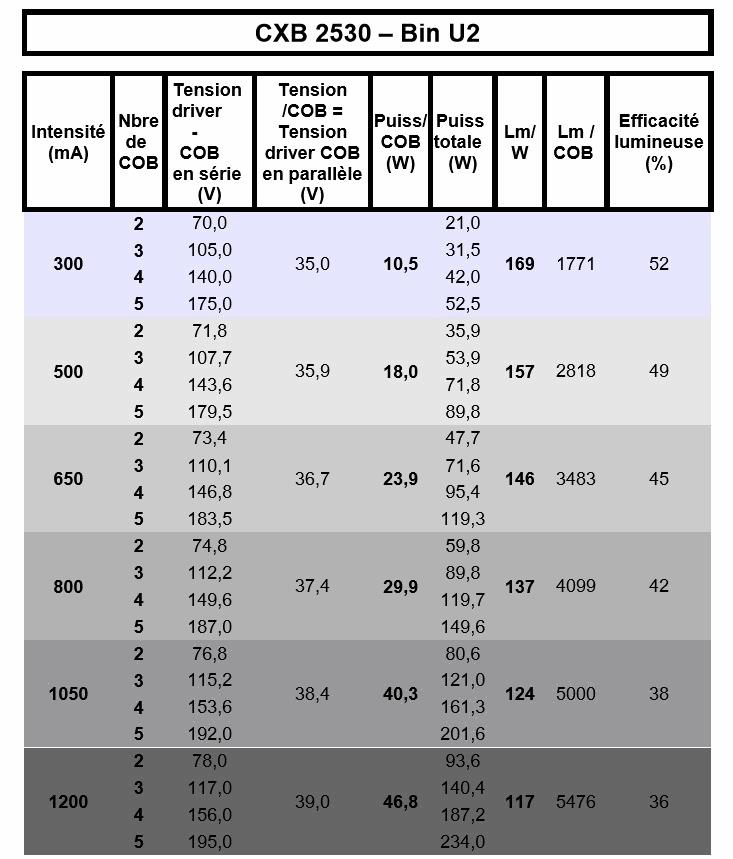

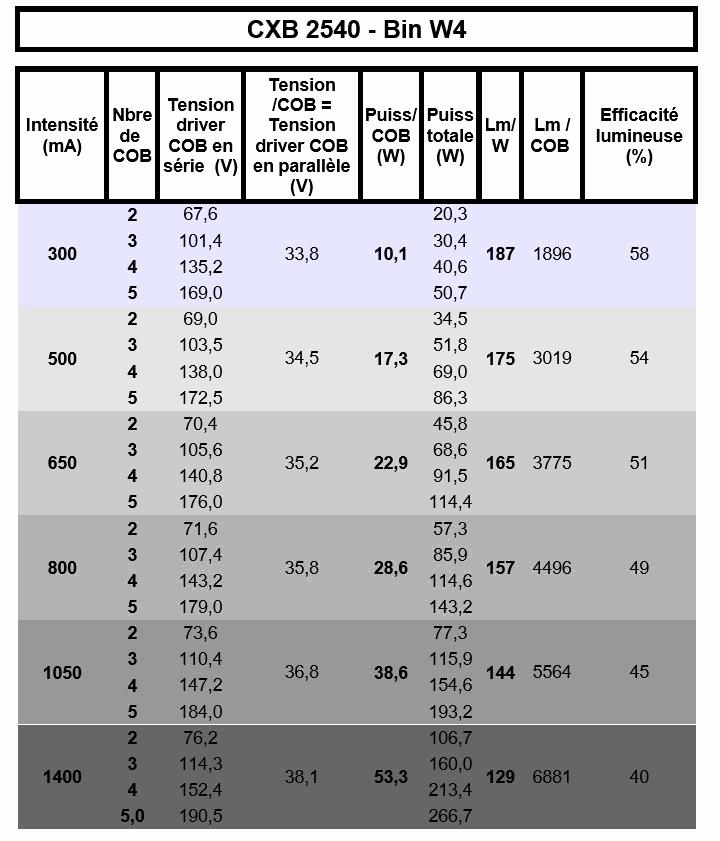

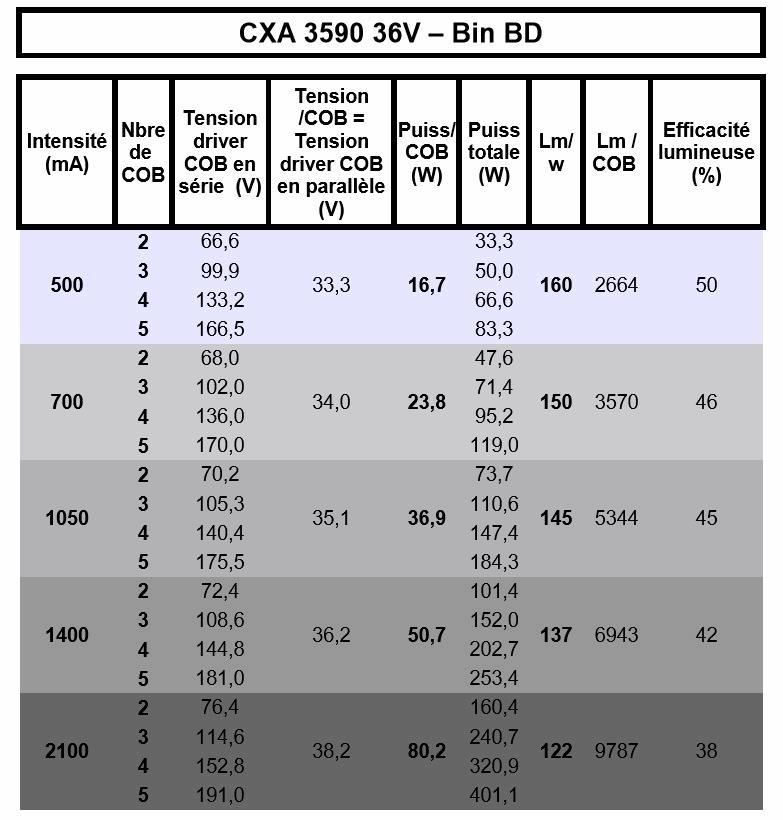

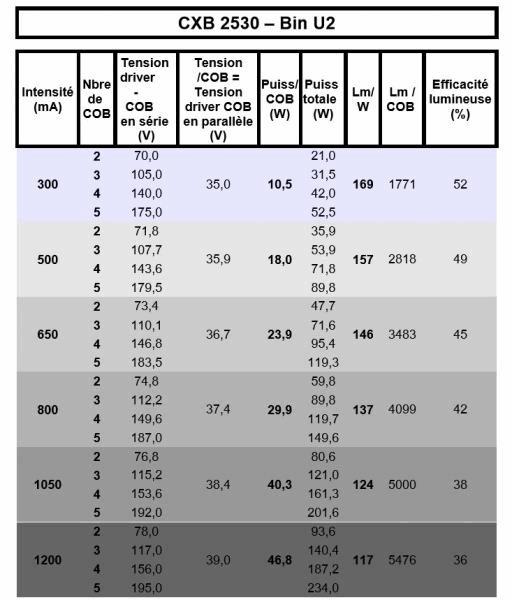

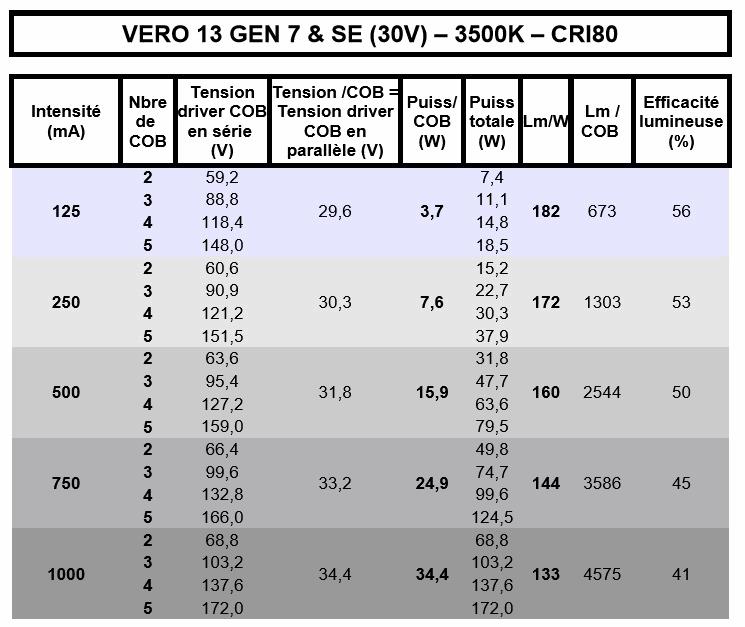

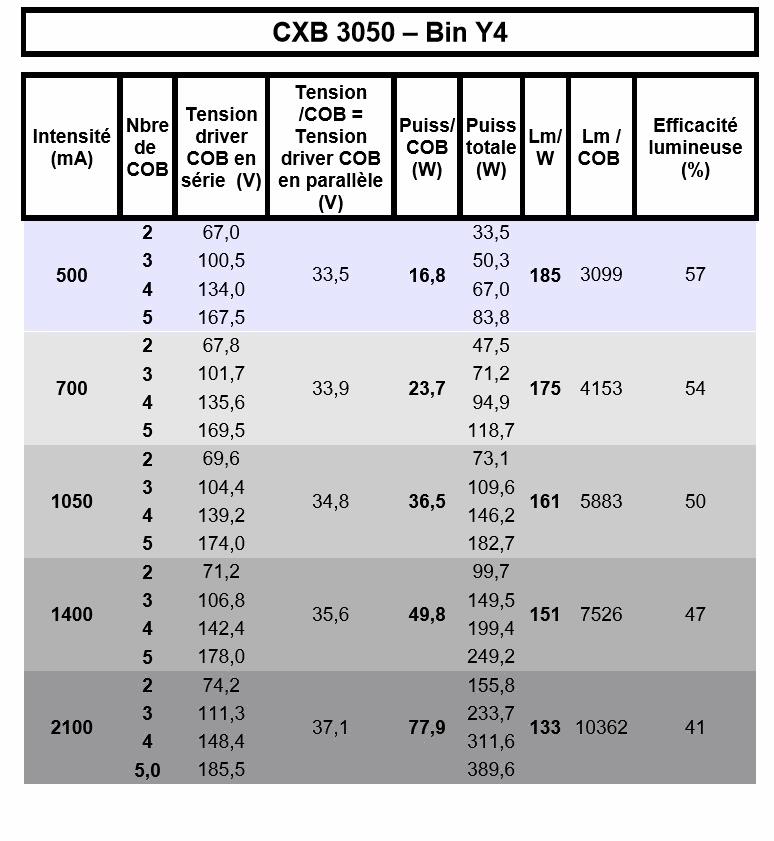

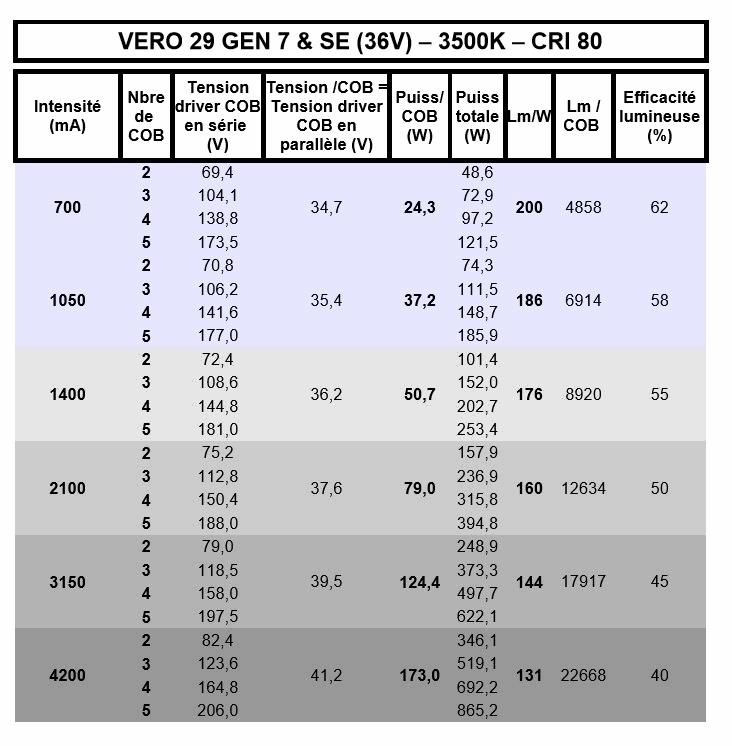

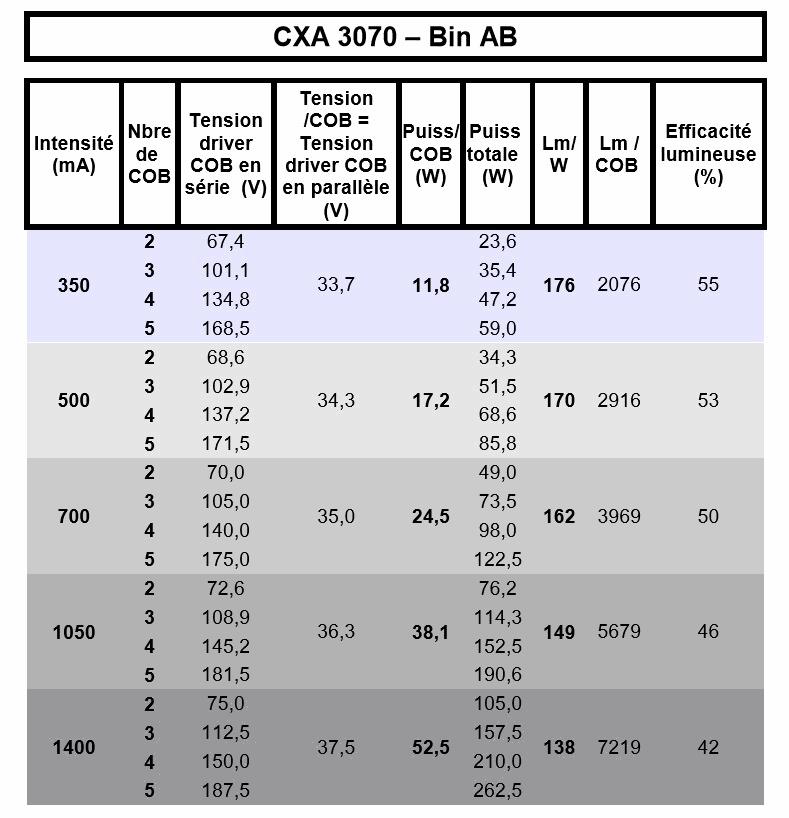

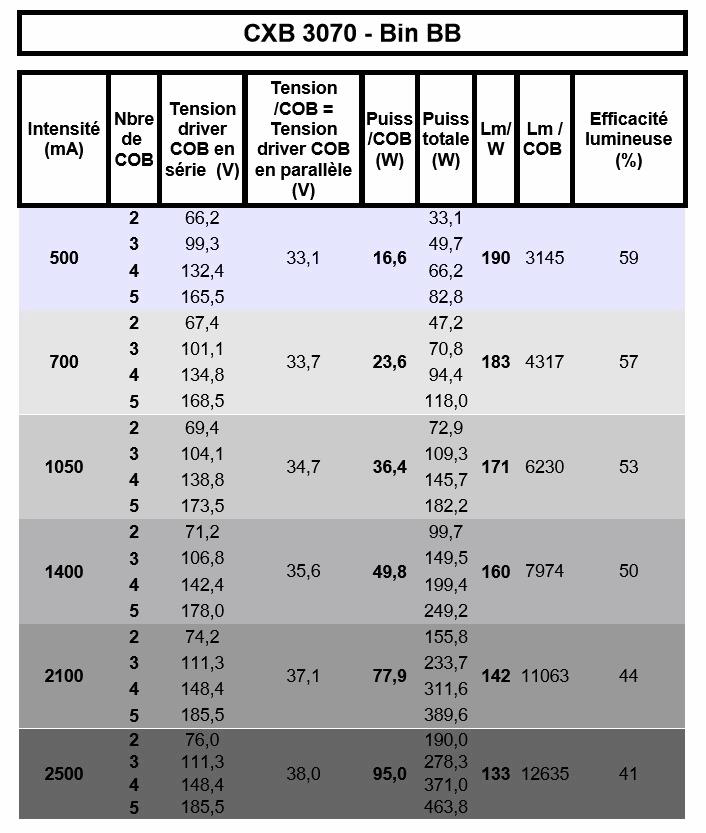

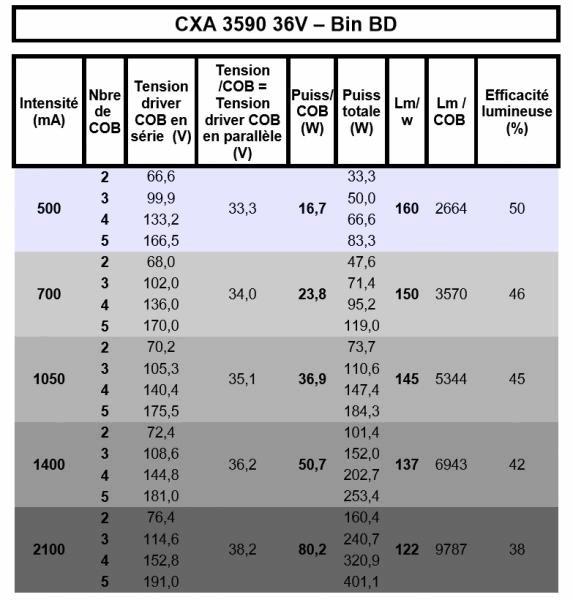

Les tableaux ci-dessous recensent les performances énergétiques et lumineuses des COB que nous utilisons le plus fréquemment.
Les performances sont données à différentes intensités typiques fournies par les drivers et sont des valeurs indicatives moyennes, dépendant des conditions d'utilisation (binning des COB, tension réseau, environnement de travail, refroidissement, etc...)

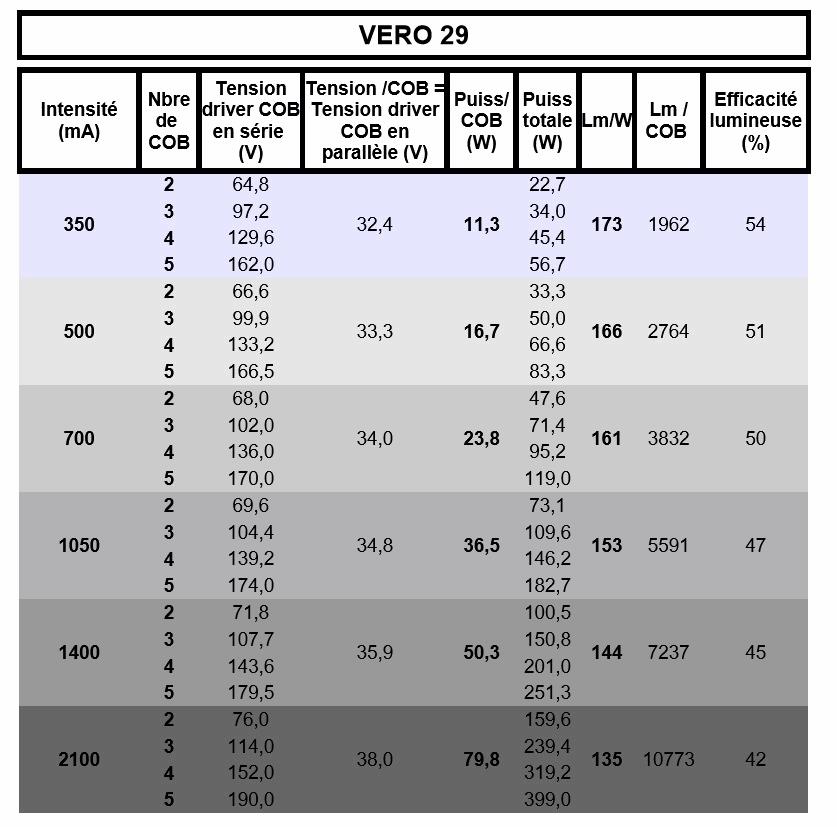

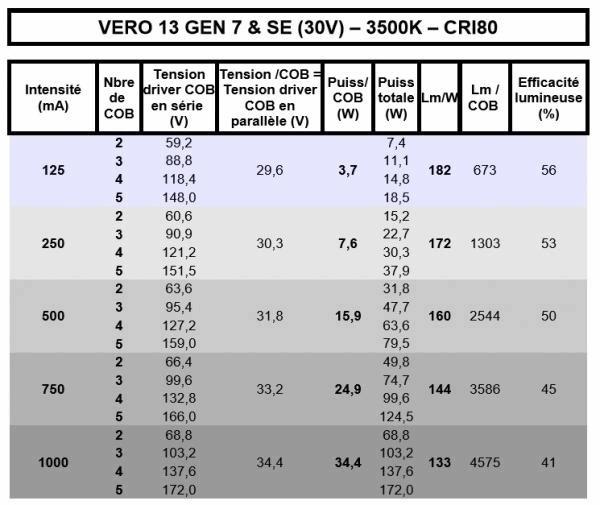

2.1.1 Bridgelux "Vero Series":
------------------------------------------------------------

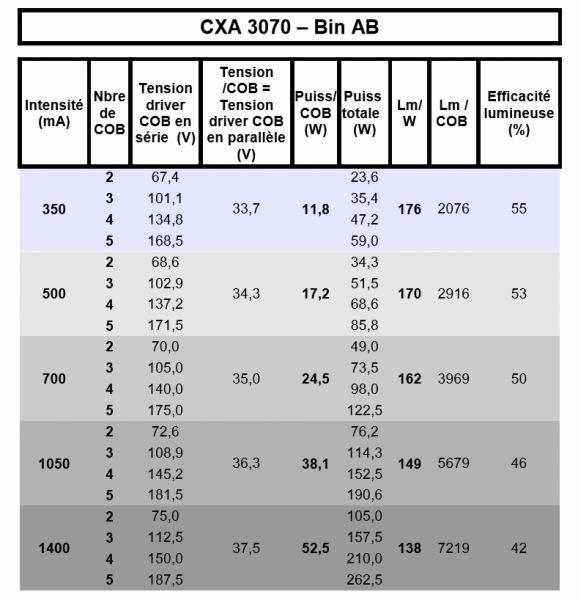

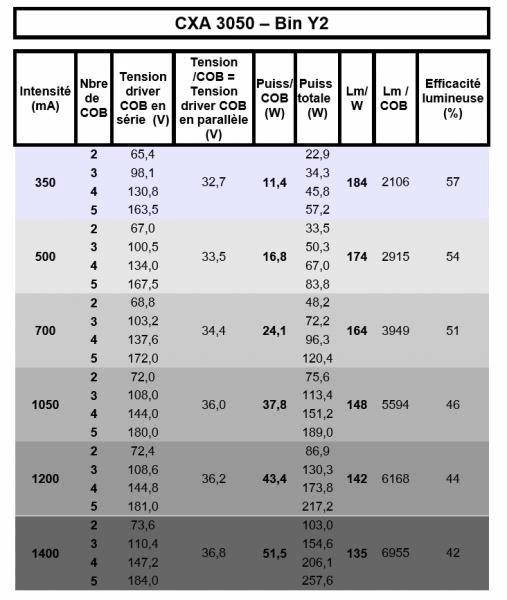

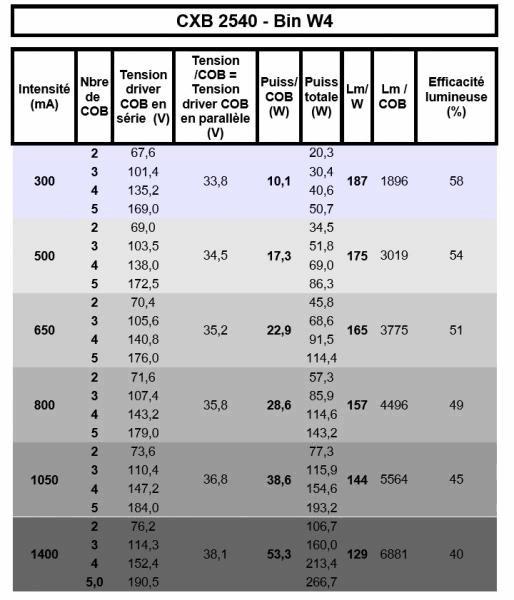

2.1.2 CREE "X lamp":
2.2 Les dissipateurs

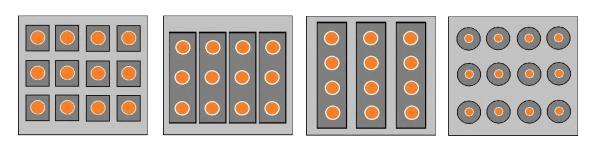

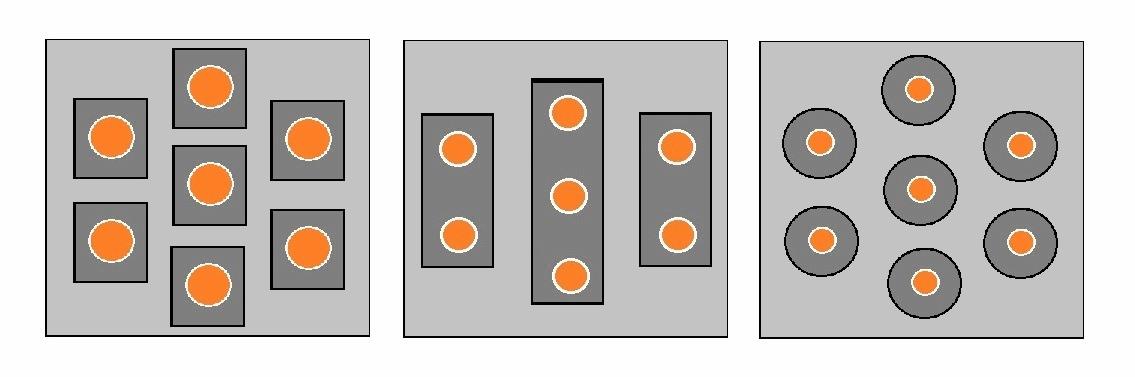

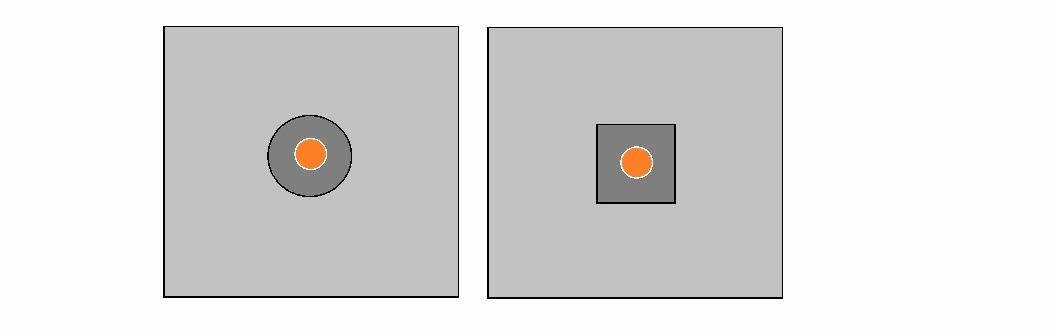

A partir d'un profil de dissipateur (rads à ailettes)
2.2.2 Choix du dissipateur
Les dissipateurs à ailettes (de chez TME, notamment) :
Voici la liste des dissipateurs à ailettes disponibles chez TME ; ce type de rads est utilisable en passif ou actif, selon l'épaisseur de la base.
Rappel : La puissance calorique dissipable correspond à la chaleur émise par les COB ; pour connaître la puissance électrique, il faut prendre en compte l'efficacité du COB.
Exemple : un Vero 29 alimenté à 40W aura une efficacité de ~50%, donc 20W de calories à dissiper.
Full-passif & actif haut de gamme :
C26260
- Profil : 272.4 cm²/cm ;
- Largeur : 26.2 cm ;
- Nombre d'ailettes : 21 ;
- Epaisseur de la base : 8 mm ;
- Puissance calorique dissipable : 2.3W/cm en full passif ; 3.5W/cm en semi-passif ;
- Longueurs dispos (mm) : 100-150-200-1000 ;
- Prix : ~160€/mètre linéaire.
SK47
- Profil : 162 cm²/cm ;
- Largeur : 20 cm ;
- Nombre d'ailettes : 20 ;
- Epaisseur de la base : 10 mm ;
- Puissance calorique dissipable : 1.35W/cm en full passif ; 1.5W/cm en semi-passif ;
- Longueurs dispos (mm) : 75-100-150-250-1000 ;
- Prix : ~140€/mètre linéaire.
SK56
- Profil : 242 cm²/cm ;
- Largeur : 30 cm ;
- Nombre d'ailettes : 30 ;
- Epaisseur de la base : 10 mm ;
- Puissance calorique dissipable : 2W/cm en full passif ; 3W/cm en semi-passif ;
- Longueurs dispos (mm) : 75-100-150-200 ;
- Prix : ~250€/mètre linéaire.
Actifs :
Les dissipateurs type "Ventirad CPU" :

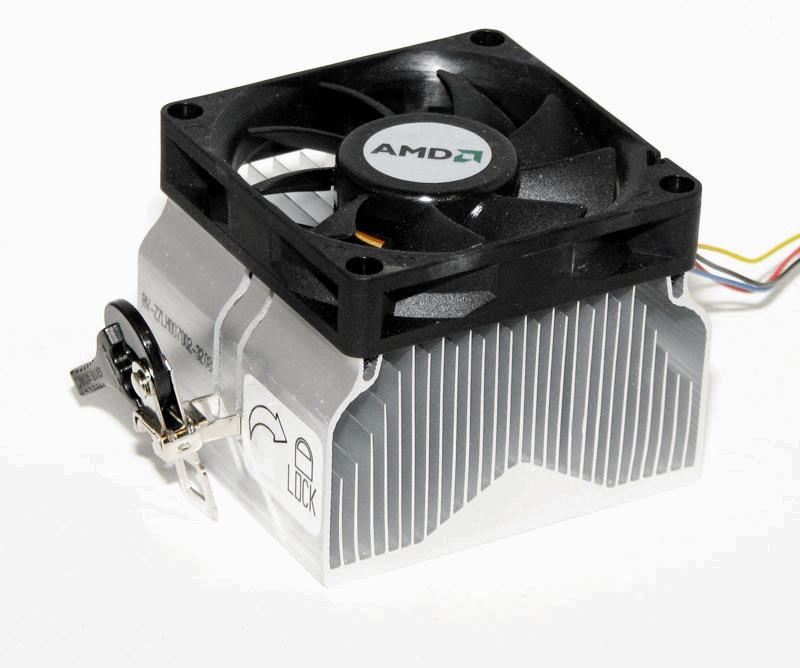

Efficaces et pratiques, ce sont des dissipateurs actifs ; donc il faudra être vigilant sur les ventilos et ne pas hésiter à sur-dimensionner le rad, pour éviter tout souci.
Artic Alpine 11 (TDP = 75W) ;
Artic Alpine 64+ (TDP = 100W);
Les dissipateurs modulaires type "STAR" :
Dissipateur massifs, à ailettes incurvées permettant une dissipation passive sérieuse ; ce sont ceux utilisés par Todogrowled pour leurs "TGL STAR".
MECHATRONIX MODULED MEGA 134100 ;
Les dissipateurs cilyndriques à "aiguilles" (Pin Fin) :
Nouveaux venus sur le marché, ces rads conçus pour du 100% passif ont l'avantage d'utiliser moins d'aluminium que les rads à ailettes pour une meilleure dissipation, car la convection naturelle et les échanges thermiques sont facilités grâce à la démultiplication de surface et l'espacement des "aiguilles".
MECHATRONIX - LPF11180-CUT ;
Notez que pour ces 3 types de radiateurs "mono-COB", la puissance thermique dissipable et/ou la Rth sont généralement indiqués dans les specs ; vous pourrez donc choisir très facilement votre rad en calculant la puissance dissipée, tout en gardant toujours une bonne marge de sécurité.

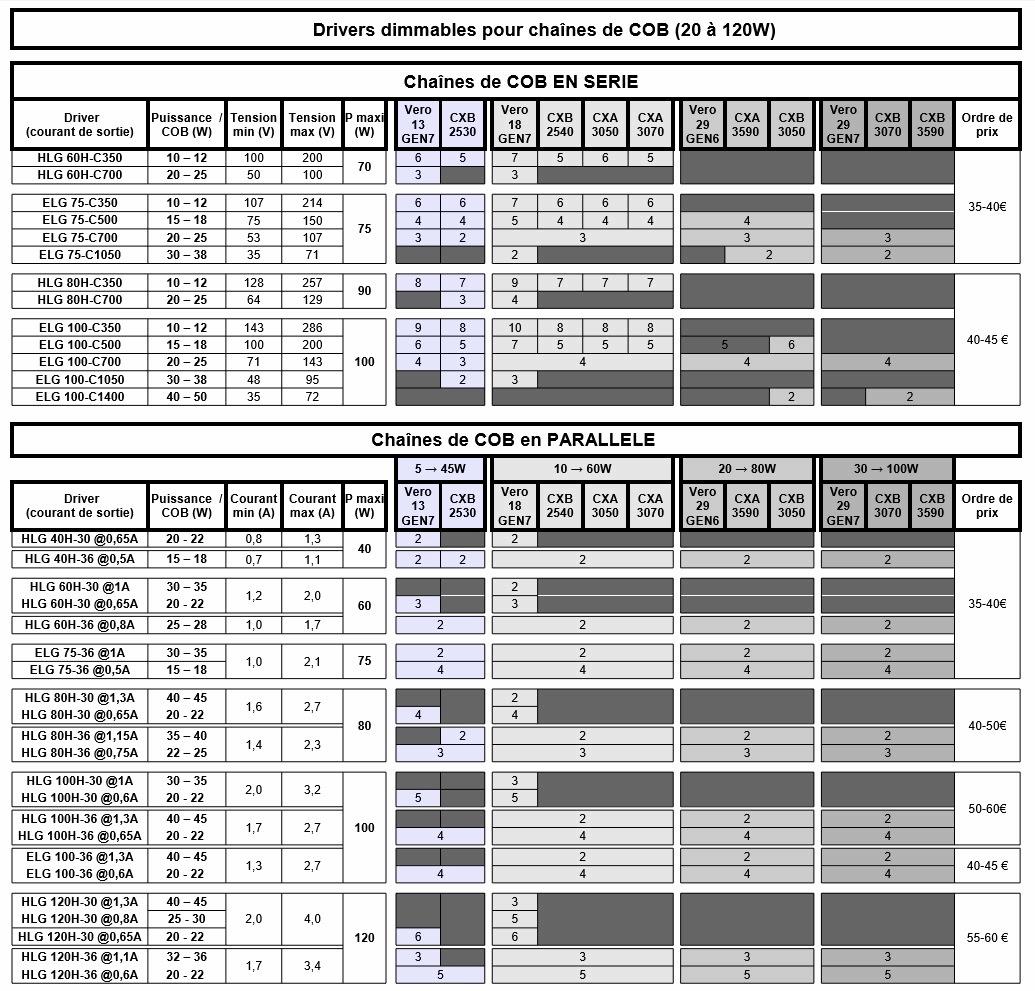

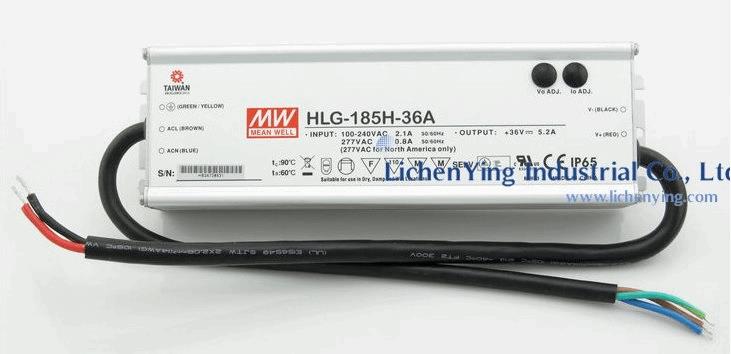

2.3 Les drivers

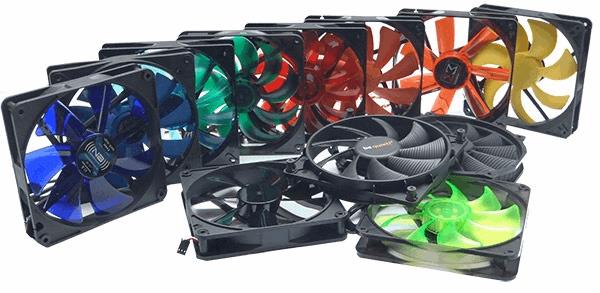

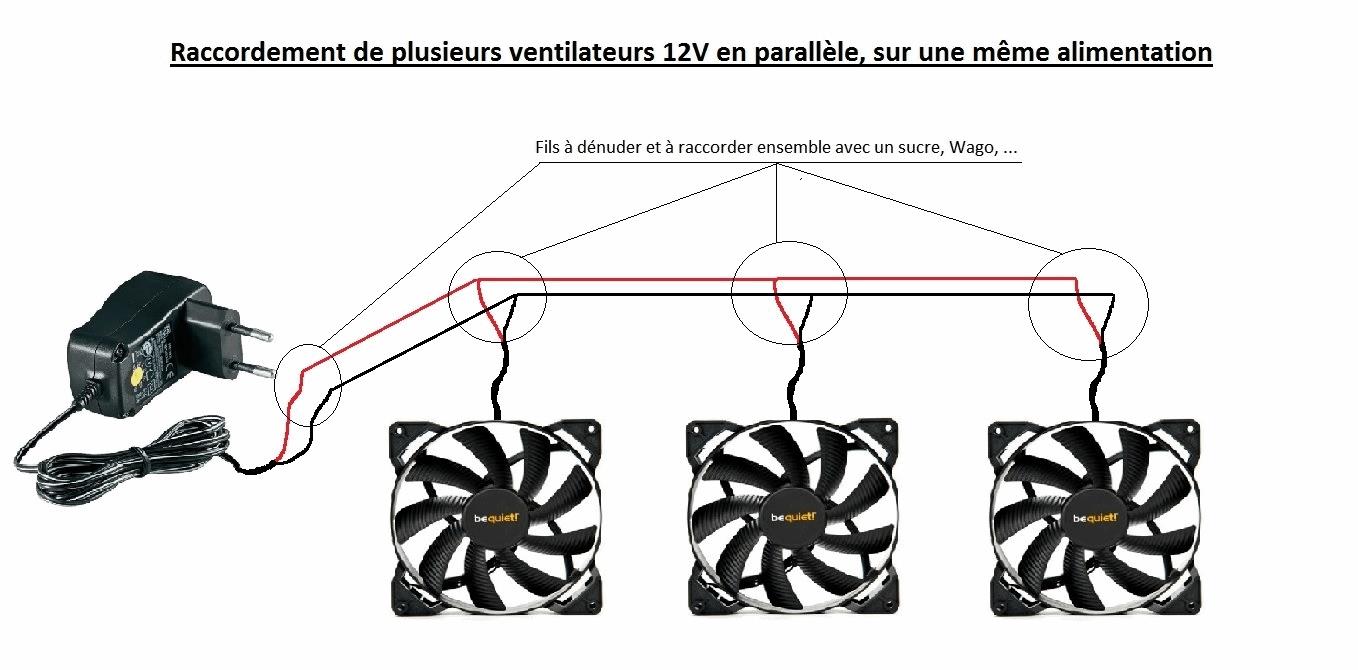

2.4 Les ventilateurs et alims DC
3 - Assemblage des panneaux
3.1 Matériel de base

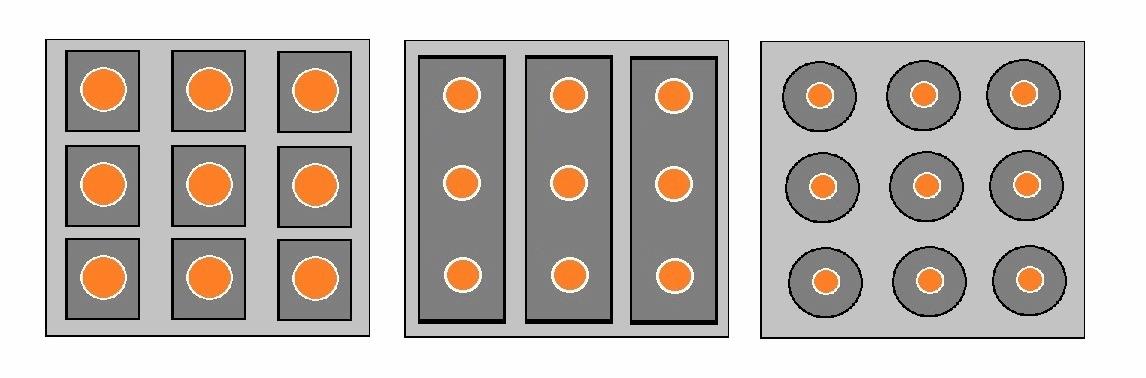

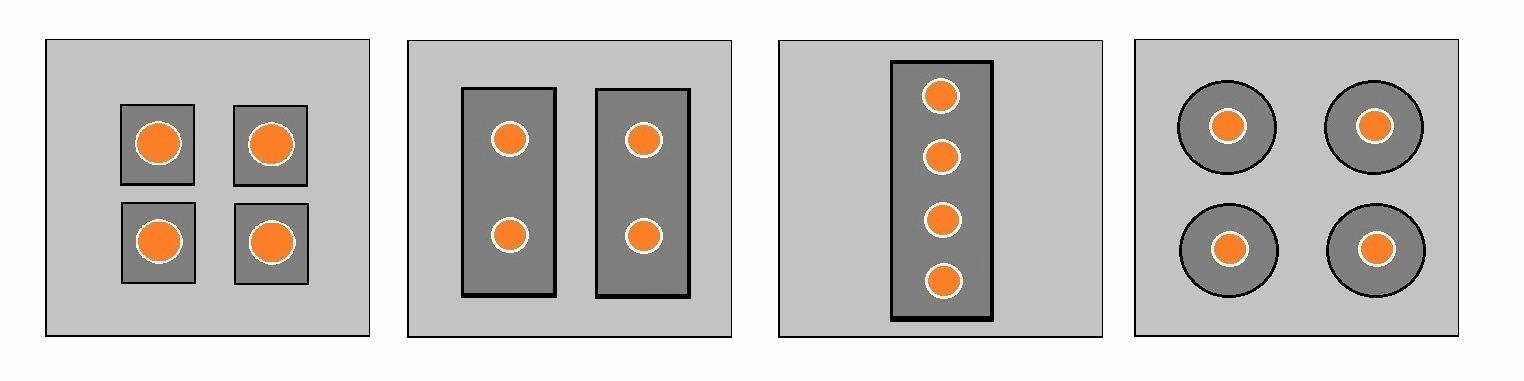

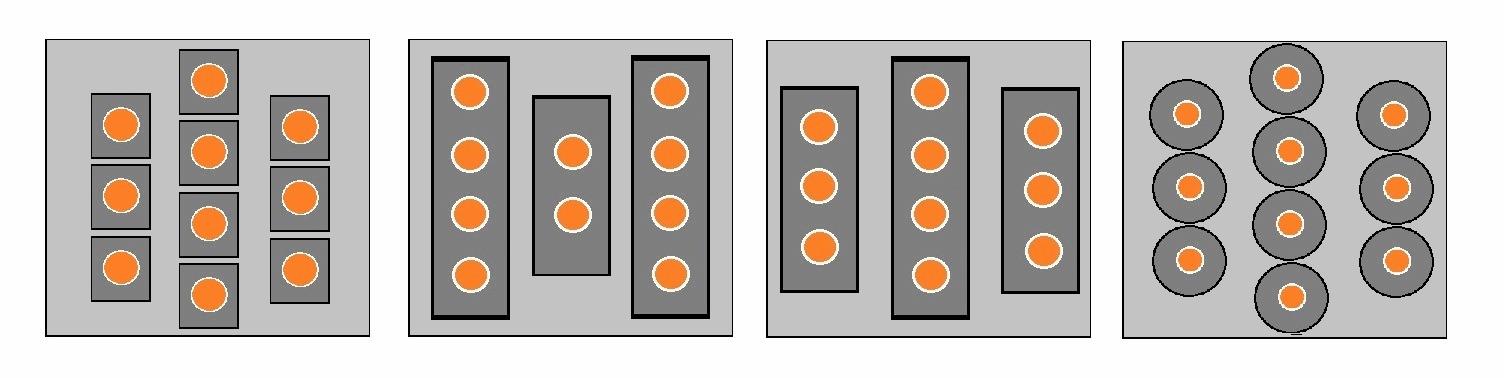

3.2 Montage des panneaux

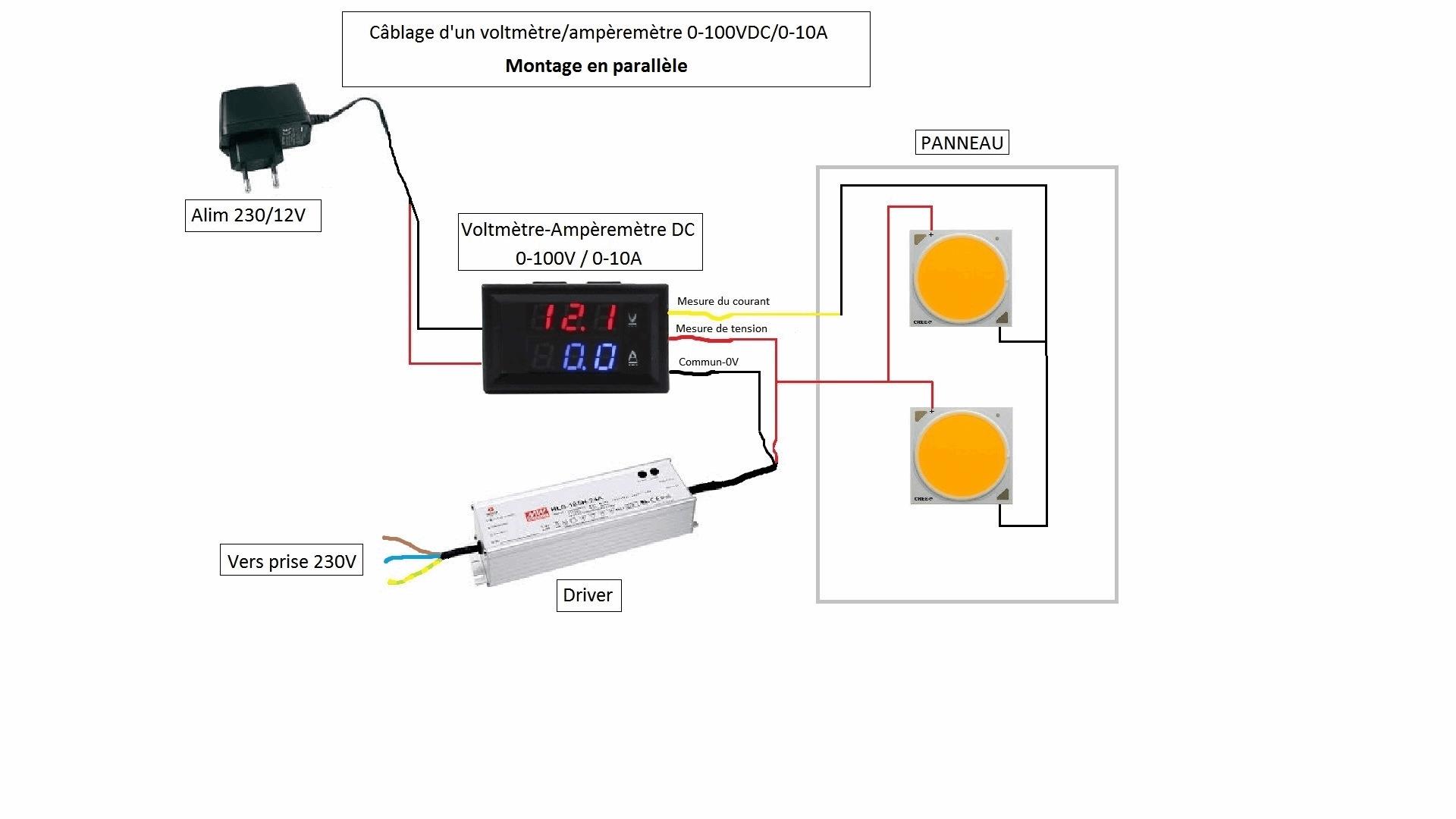

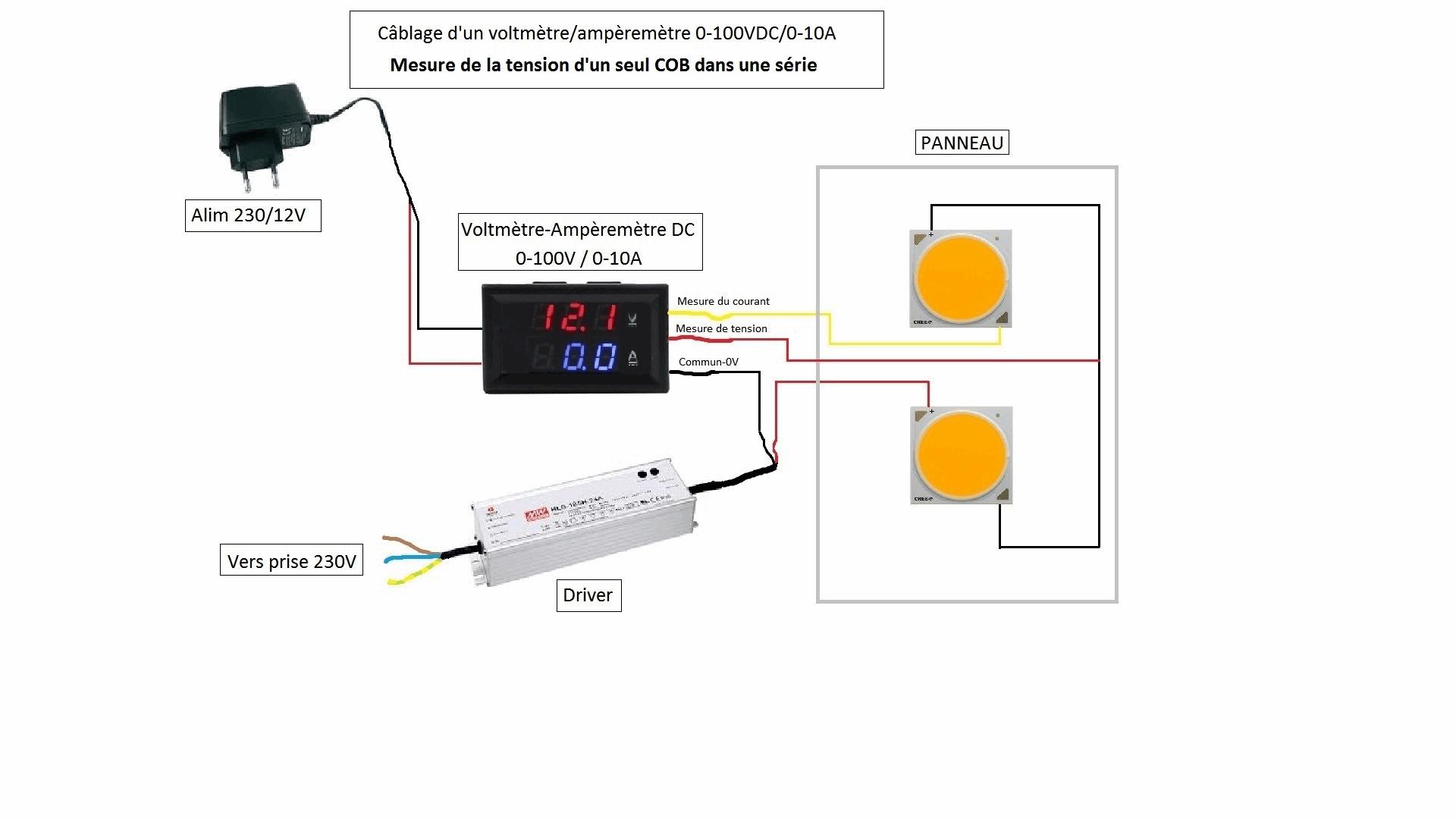

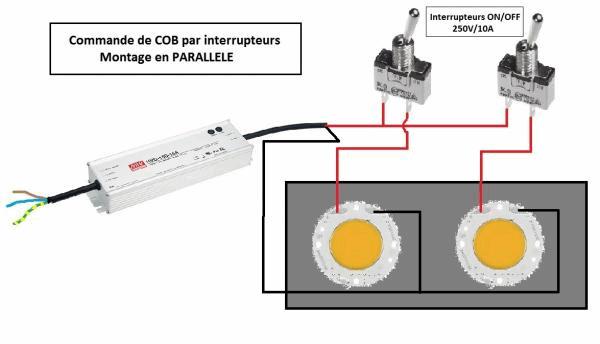

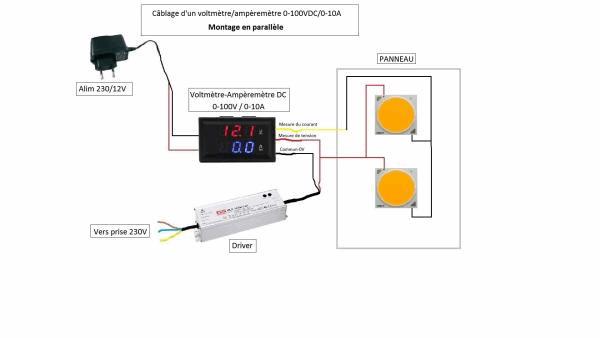

3.3 Schémas de câblage électriques
3.3 Réalisations diverses, exemples de montages
4- Fournisseurs (COB, drivers, dissip' et composants élecs)
5 - Accessoires utiles & petit matériel (visserie, boutons, etc...)
6 - Exemples de configurations
Ensuite, on choisit ses COB (en fonction de son budget, il faut bien le dire), ce qui nous permettra de déterminer la puissance calorique à dissiper -grâce à l'efficacité des COB (données dans les datasheets et synthétisées dans les tableaux ci-dessous).
Une fois la puissance calorique déterminée : on peut choisir son radiateur... puis on finit par le driver, en fonction de la puissance et du nombre de COB à alimenter.
Les propositions ci-dessous ne sont que des "bases de réflexion" ; n"hésitez pas à proposer vos propres projets... et à en discuter avec la communauté !
Je vous conseille également de croiser les infos ci-dessous avec les tableaux en section "driver", afin de vérifier la compatibilité driver/nombre de COB de vos projets.
----------------------------------------------------------------

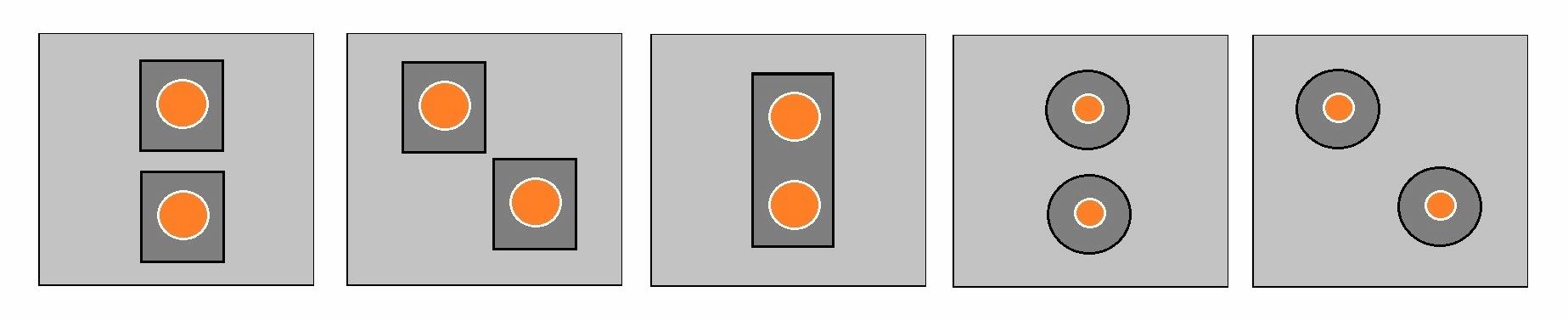

Espace FLO de 0.1 à 0.3 m² (30x30 à 50-60x60)
Puissance : 30 à 150W ; équivalence HPS : 50 à 220W
COB 2700 à 3500K
----------------------------------------------------------------
Espace FLO de 0.3 à 0.6 m² (50x60 à 70-80x80)
Puissance : 120 à 250W ; équivalence HPS : 180 à 350W
COB 2700 à 3500K
----------------------------------------------------------------

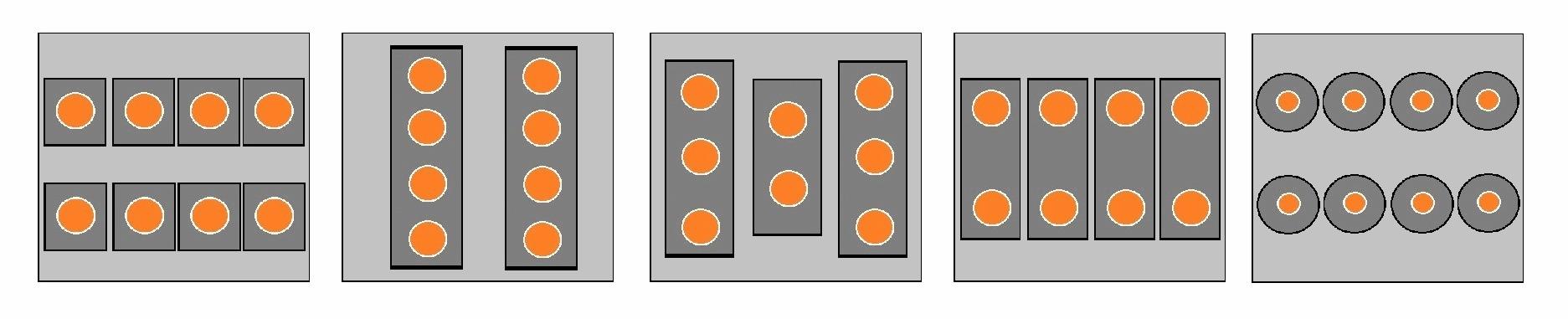

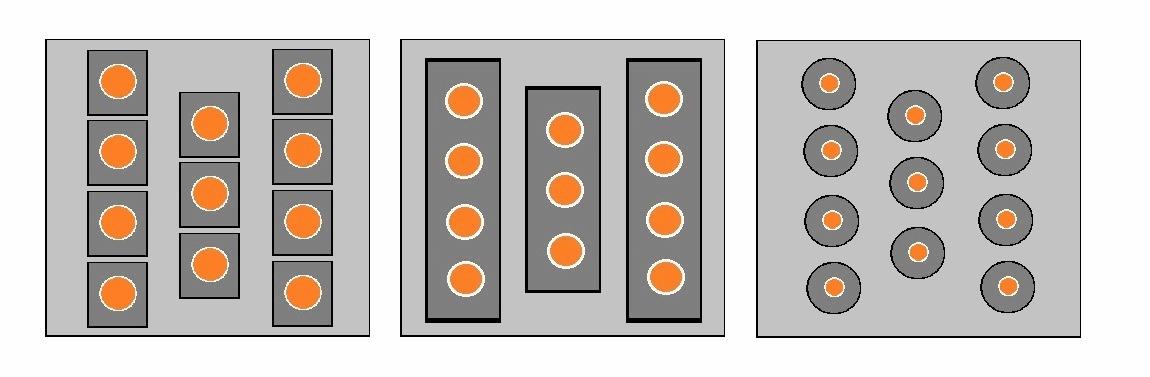

Espace FLO de 0.6 à 1 m² (80x80 à 90-100x100)
Puissance : 240 à 370W ; équivalence HPS : 320 à 500W
COB 2700 à 3500K
----------------------------------------------------------------

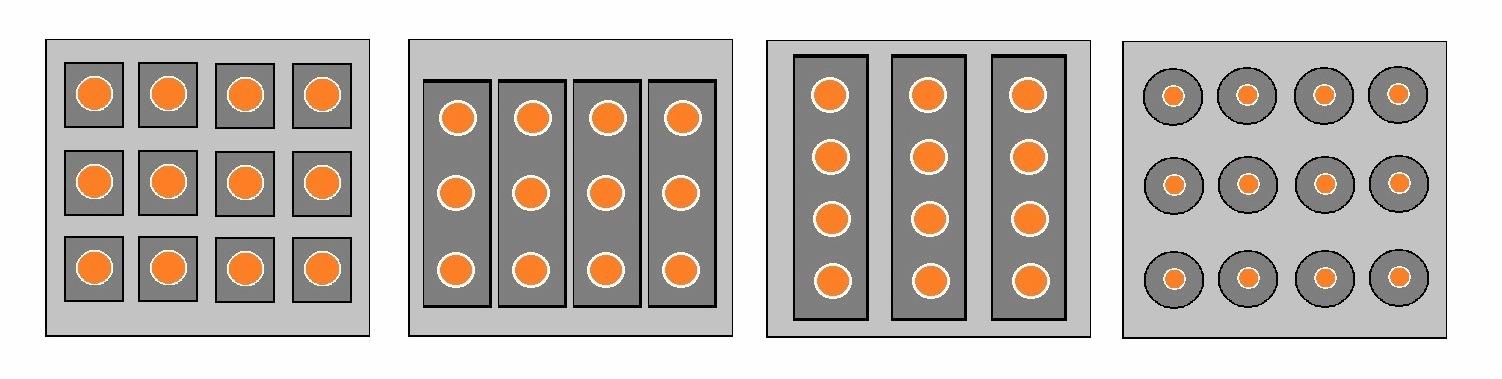

Espace FLO de 1 à 1.4m² (100x100 à 120x120)
Puissance 360 à 600W ; équivalence HPS : 500 à 900W
COB 2700 à 3500K
----------------------------------------------------------------
Vous pouvez donc dès à-présent profiter de ce sujet de discussion, pour faire vos demandes de viabilité de configurations ; je vous demanderais simplement -comme pour tout le reste du forum- de rechercher d'abord par vous-mêmes, pour préparer le terrain et d'essayer d'avoir une idée assez précise de ce vous souhaitez faire avant de poster.
Si vous avez des questions, des précisions ou des compléments à apporter : n'hésitez pas à poster à la suite de ce topic !
@++ les ledeux !
Autre liens utiles :
Comparatif des panneaux LED ;
Les panneaux LED fait maison ;
Choisir son panneau LED.
Salut à tous,
face à la demande croissante de membres souhaitant se fabriquer leurs propres panneaux LED, nous avons décidé de créer ce topic, afin de centraliser les informations et proposer des configurations de base -avec le matos nécessaire à leur réalisation.
Photo : PierreRichard
Photo : Phyldafghan
Avant toute chose, je souhaite remercier chaleureusement tous les membres qui s'investissent pour promouvoir ce type d'éclairage et notamment PierreRichard et LittleJacob, dont les contributions ont aidé pas mal de membres -dont moi- à franchir le pas du DIY.
Avertissement sécurité - à lire attentivement avant de se lancer
Les appareils et montages que nous vous proposons ci-dessous consomment du courant alternatif et produisent du courant continu, à des seuils dangereux pour l'organisme.
Pour votre propre sécurité et celle de votre entourage, nous vous recommandons vivement de respecter les règles élémentaires de sécurité électrique :
On travaille toujours en l'absence de tension ; driver débranché de l'alimentation électrique, et en cas d'intervention sur pièces nues avec possibilité de contact direct (bornes, contacts, appareillage de tableaux électriques, prises, etc...) : coupure de l'alimentation générale ;
Les drivers mettent quelques dizaines de secondes après la coupure de l'alimentation, avant de se décharger complètement.
Il subsistera une tension résiduelle dangereuse en sortie de driver pendant ce laps de temps ; veillez donc à attendre au moins une minute après avoir débranché le driver avant de commencer à travailler dessus ;
Les masses métalliques (dissipateurs), devront être mises à la terre avec un fil de protection électrique (vert/jaune) de même section que les fils actifs (rouges et noir).
De même, la carcasse du driver sera également mise à la terre grâce au fil de protection du cable d'alimentation, en le reliant à la borne mâle de la prise de courant.
Faites des montages propres ; évitez les fils volants de partout, susceptibles d'être arrachés et de créer des pannes/accidents.
Gainez vos câbles, rassemblez les avec des colliers "rizlan" et soignez vos connexions.
1 - Les COB... c'est quoi ?

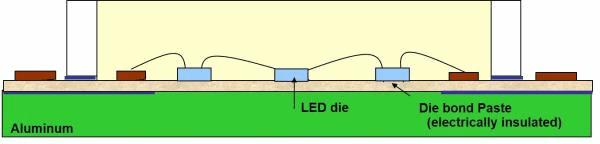

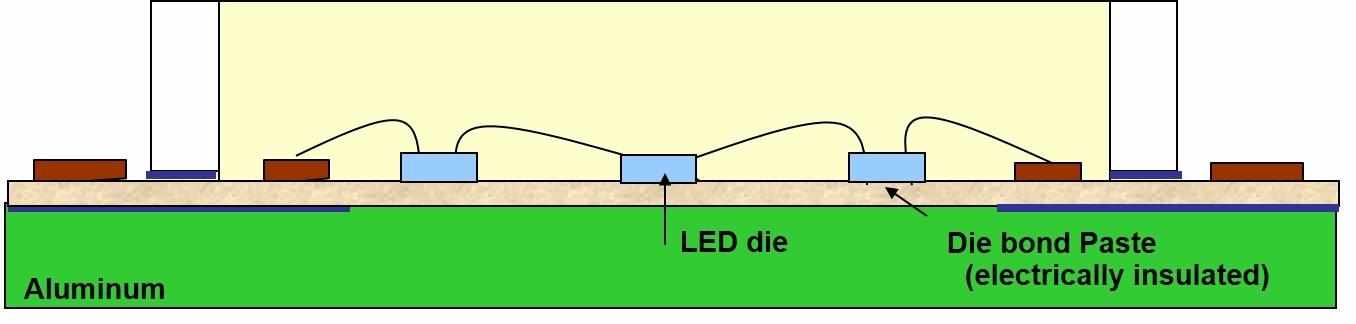

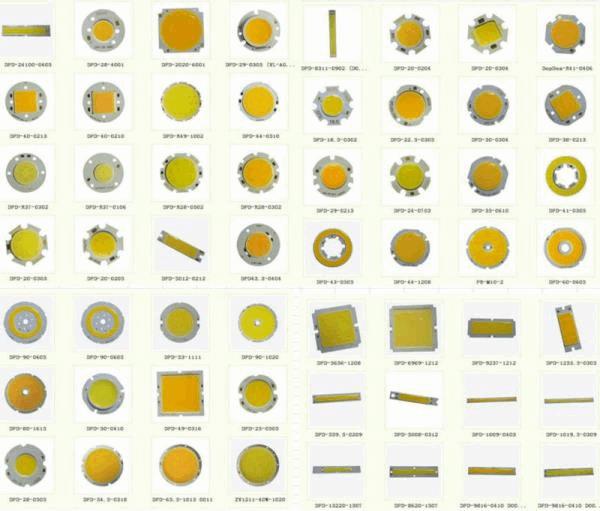

La LED COB est en fait un assemblage de LEDs sur circuit imprimé (Chip On Board).
Dans ce type de montage, des puces LED «nues» (non encapsulées) sont collées directement sur un circuit imprimé et câblées par pontage (wire bonding).
Une lentille en époxy («bubble») en définit l’angle de rayonnement, qui peut donc être très focalisé ou au contraire très large.
Avantages :
forte puissance lumineuse, pour une SEL (Surface Electro-Luminescente) réduite ;
génère très peu de chaleur ;
à flux lumineux égal, consomme 90% moins d'énergie qu'une ampoule halogène ;
angle de diffusion (sans lentille) très large, donc une large couverture lumineuse ;
se décline sous différentes températures de couleur adaptées à la culture de plantes (blanc froid 6500K jusqu'à blanc chaud 2700K) ;
longévité incomparable avec les lampes haute-pressions (~50 000h) ;
continuité de service : le système peut re-démarrer immédiatement en cas de coupure de courant, contrairement aux lampes à décharge qui doivent refroidir avant d'être rallumées.
Inconvénients :
prix d'achat relativement élevé ;
nécessite une alimentation spécifique (driver) ;
nécessite une dissipation thermique ;
il faut savoir se servir un minimum de ses 10 doigts !
Dans ce type de montage, des puces LED «nues» (non encapsulées) sont collées directement sur un circuit imprimé et câblées par pontage (wire bonding).
Une lentille en époxy («bubble») en définit l’angle de rayonnement, qui peut donc être très focalisé ou au contraire très large.
Avantages :
forte puissance lumineuse, pour une SEL (Surface Electro-Luminescente) réduite ;
génère très peu de chaleur ;
à flux lumineux égal, consomme 90% moins d'énergie qu'une ampoule halogène ;
angle de diffusion (sans lentille) très large, donc une large couverture lumineuse ;
se décline sous différentes températures de couleur adaptées à la culture de plantes (blanc froid 6500K jusqu'à blanc chaud 2700K) ;
longévité incomparable avec les lampes haute-pressions (~50 000h) ;
continuité de service : le système peut re-démarrer immédiatement en cas de coupure de courant, contrairement aux lampes à décharge qui doivent refroidir avant d'être rallumées.
Inconvénients :
prix d'achat relativement élevé ;
nécessite une alimentation spécifique (driver) ;
nécessite une dissipation thermique ;
il faut savoir se servir un minimum de ses 10 doigts !
2- Le matos !
Comment déterminer sa config ?
Avant tout : il faut connaître la surface à éclairer ; on partira sur une base de puissance de 30 à 45W, pour 1 pied carré (30x30 cm).
Exemple : prenons un placard de 90 x 60
Cela nous fait donc : 3 x 2 = 6 pieds² ; nous aurons donc besoin de 180 à 270W, qui peuvent être répartis de différentes manières :

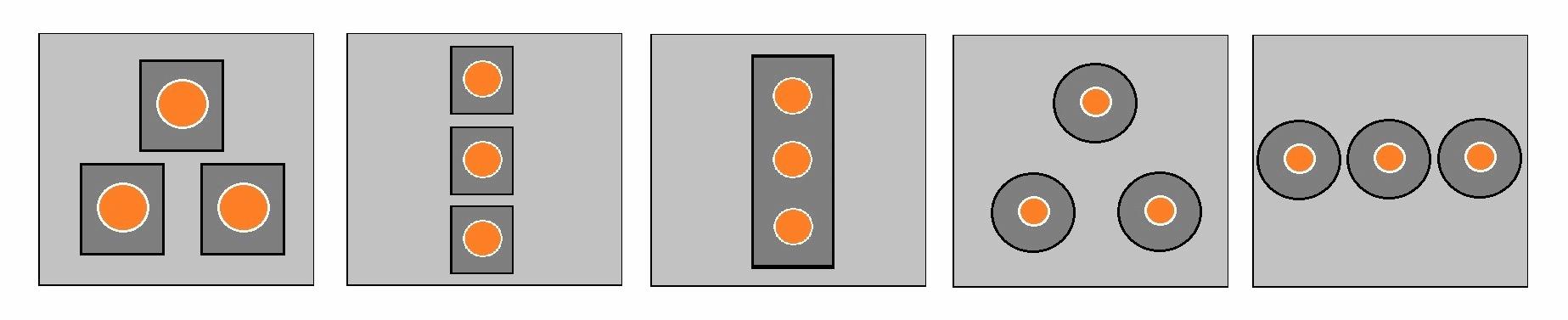

6 COB à 30-45W chacun : la meilleure couverture lumineuse mais la plus coûteuse ; idéal pour des cultures type SOG/SCROG et/ou avec faible hauteur cultivable ;
Les lentilles/réflecteurs (~60°) peuvent être utiles, sur ce type de config.

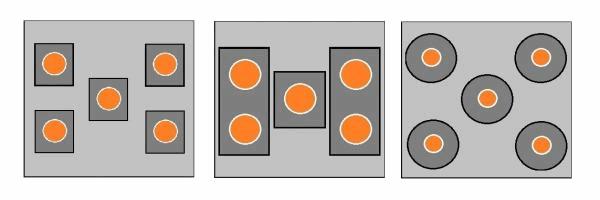

5 COB à 40-55W chacun : compromis entre les 2, set-up "passe-partout".
Lentilles/réflecteurs utiles mais pas indispensables (60-80°).
4 COB à 50-65W chacun : couverture lumineuse moins homogène mais plus de puissance sur le flux ; à préférer pour les cultures "classiques" et à éviter si peu de hauteur dispo ;
Lentilles/réflecteurs pas forcément utiles, ou alors à large faisceau (90°).
Dissipation à ne pas négliger, car COB poussés à forte puissance.
Les lentilles/réflecteurs (~60°) peuvent être utiles, sur ce type de config.
5 COB à 40-55W chacun : compromis entre les 2, set-up "passe-partout".
Lentilles/réflecteurs utiles mais pas indispensables (60-80°).
4 COB à 50-65W chacun : couverture lumineuse moins homogène mais plus de puissance sur le flux ; à préférer pour les cultures "classiques" et à éviter si peu de hauteur dispo ;
Lentilles/réflecteurs pas forcément utiles, ou alors à large faisceau (90°).
Dissipation à ne pas négliger, car COB poussés à forte puissance.
Ensuite, on choisit ses COB (en fonction de son budget, il faut bien le dire), ce qui nous permettra de déterminer la puissance calorique à dissiper -grâce à l'efficacité des COB (données dans les datasheets et synthétisées dans les tableaux ci-dessous).
Une fois la puissance calorique déterminée : on peut choisir son radiateur... puis on finit par le driver, en fonction de la puissance et du nombre de COB à alimenter.
2.1 Les COB
Les COB sont actuellement en plein "boom" et la majorité des marques d'éclairage proposent désormais ce type de LED, avec une évolution constante et rapide du marché : Cree, Bridgelux, Osram, Nichia ...
Toutefois -dans un souci de clarté et de facilité- nous ne parlerons pour l'instant que des plus utilisés dans la branche qui nous intéresse : CREE et Bridgelux.
Les COB ne sont pas tous égaux en terme de performances énergétiques, rendu de couleur et spectres des puces.
Selon les marques, les binnings (procédé et type d'assemblage des LED), le CRI (Indice de rendu des couleurs), la température de couleur : les performances peuvent varier quasiment du simple au double, pour une même puissance absorbée !
Nous avons donc choisi de ne parler que des COB les plus performants, afin de contribuer à tirer la qualité vers le haut et vous encourager à investir dans du matériel performant et durable.
Rendement lumineux et efficacité :
Les COB ne sont pas parfaits, dans le sens où il ne produiront pas que de la lumière mais également de la chaleur.
Ce qui nous intéressera avant toute chose, c'est l'efficacité de nos COB, ce qui nous permettra par la suite de dimensionner les dissipateurs.
Pour cela, on utilisera le rendement théorique maximum (dans le spectre 400-700 nm), que les LED COB à lumière blanche peuvent produire à 100% d'efficacité : c'est à dire 100% de lumière émise et 0% de chaleur pour 1W consommé.
Selon les marques et les modèles, ce rendement théorique maxi oscille entre ~300 et 325lm/W ; histoire d'avoir une base de calcul commune, nous partirons sur une moyenne de 320 lumens/Watt.
Exemples :

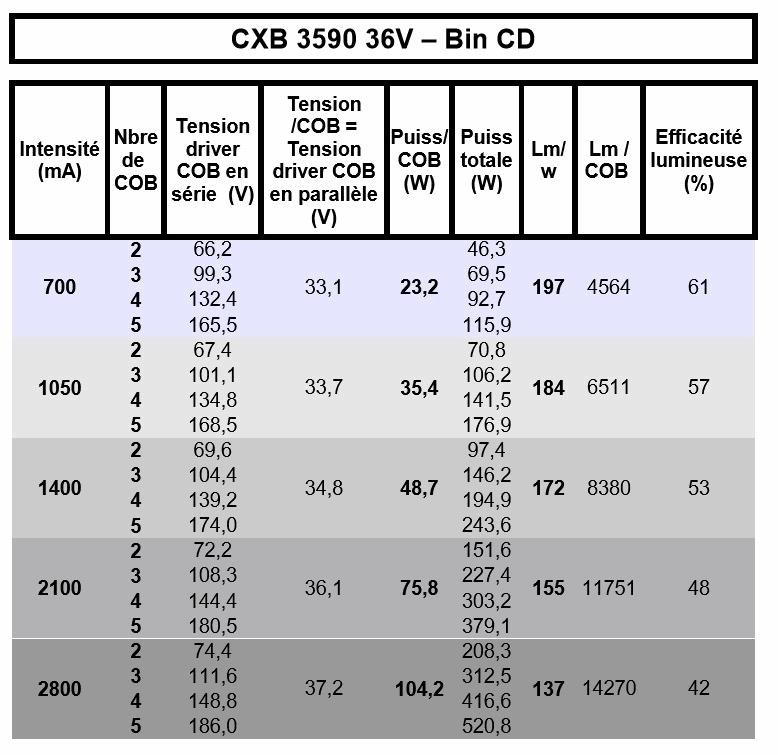

Vero 29 Gen6 @1050 mA : rendement lumineux = 153lm/W ; donc (153/320) x 100 = 47% d'efficacité.
A cette intensité, notre COB produira donc 47% de lumière et 53% de chaleur.

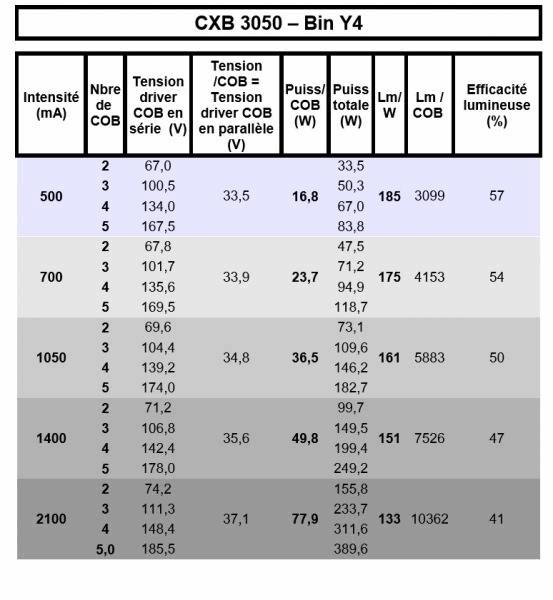

Cree CXA 3070 @500mA : rendement = 219 lm/W ; (219/320) x 100 = 68 % d'efficacité, donc 32% de chaleur ;
Cree CXB 3590 @1400mA : rendement = 172 lm/w ; (172/320) x 100 = 54%.
Ces valeurs sont bien entendu moyennes et théoriques ; dans la réalité et selon les conditions d'utilisation,le binning/CRI/température de couleur : cela pourra énormément varier ; mais cela nous donne une idée relativement précise des performances des COB et d'ainsi, pouvoir les comparer sur une même base de calcul et surtout de dimensionner au mieux nos dissipateurs.
Toutefois -dans un souci de clarté et de facilité- nous ne parlerons pour l'instant que des plus utilisés dans la branche qui nous intéresse : CREE et Bridgelux.
Les COB ne sont pas tous égaux en terme de performances énergétiques, rendu de couleur et spectres des puces.
Selon les marques, les binnings (procédé et type d'assemblage des LED), le CRI (Indice de rendu des couleurs), la température de couleur : les performances peuvent varier quasiment du simple au double, pour une même puissance absorbée !
Nous avons donc choisi de ne parler que des COB les plus performants, afin de contribuer à tirer la qualité vers le haut et vous encourager à investir dans du matériel performant et durable.
Rendement lumineux et efficacité :
Les COB ne sont pas parfaits, dans le sens où il ne produiront pas que de la lumière mais également de la chaleur.
Ce qui nous intéressera avant toute chose, c'est l'efficacité de nos COB, ce qui nous permettra par la suite de dimensionner les dissipateurs.
Pour cela, on utilisera le rendement théorique maximum (dans le spectre 400-700 nm), que les LED COB à lumière blanche peuvent produire à 100% d'efficacité : c'est à dire 100% de lumière émise et 0% de chaleur pour 1W consommé.
Selon les marques et les modèles, ce rendement théorique maxi oscille entre ~300 et 325lm/W ; histoire d'avoir une base de calcul commune, nous partirons sur une moyenne de 320 lumens/Watt.
Exemples :

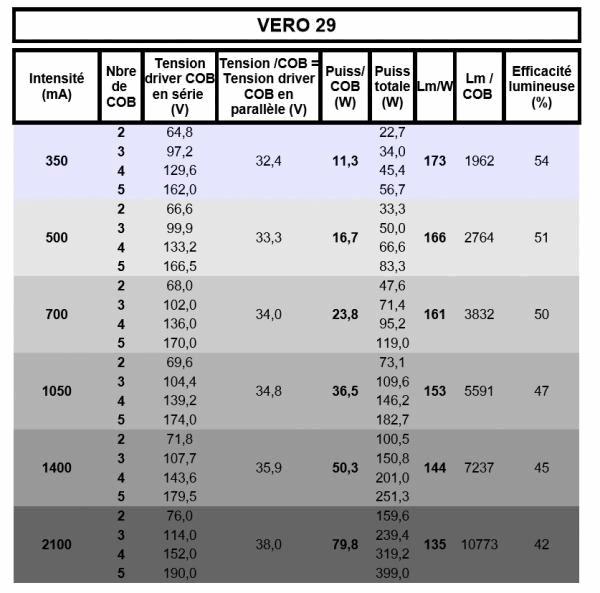

Vero 29 Gen6 @1050 mA : rendement lumineux = 153lm/W ; donc (153/320) x 100 = 47% d'efficacité.
A cette intensité, notre COB produira donc 47% de lumière et 53% de chaleur.
Cree CXA 3070 @500mA : rendement = 219 lm/W ; (219/320) x 100 = 68 % d'efficacité, donc 32% de chaleur ;
Cree CXB 3590 @1400mA : rendement = 172 lm/w ; (172/320) x 100 = 54%.
Ces valeurs sont bien entendu moyennes et théoriques ; dans la réalité et selon les conditions d'utilisation,le binning/CRI/température de couleur : cela pourra énormément varier ; mais cela nous donne une idée relativement précise des performances des COB et d'ainsi, pouvoir les comparer sur une même base de calcul et surtout de dimensionner au mieux nos dissipateurs.
Précision des COB et déviation chromatique :
En choisissant vos COB, vous remarquerez qu'il y a toujours une mention parlant de "macadam", "SDCM" ou encore "2-step, 3-step"...
Cette référence exprime la précision du COB, par-rapport à la température de couleur qu'il est sensé émettre.
On utilise l'ellipse de Macadam, pour modéliser ce rendu de couleur (dépendant de l'assemblage et du type de leds nues sur le COB -donc du binning), autour d'une valeur cible :
Pour donner une échelle à la déviation que peut avoir le rendu de couleur du COB par-rapport à la cible, on utilise les SDCM (standard deviation of colour matching).
1 SDCM (ou 1 step, ou 1 Macadam) signifie qu'il n'y a pas de différence discernable à l’œil nu ; à 5 SDCM (ou 5 step/Macadam); des différences sont notables mais encore acceptables.
Donc : plus le SDCM ou "step" ou Macadam sera élevé, plus il y possibilité de déviation de la chromacité des COB par-rapport à la valeur-cible mais également d'un COB à l'autre, sur une même série.
Dans le schéma ci-dessus, la valeur cible est 3000K et les ellipses représentent les zones dans lesquelles les COB vont se trouver (en fonction du binning) ; et l'on voit bien que la déviation possible est plus importante en 7 step qu'en 3 step.
C'est surtout important en éclairage intérieur, où on essaie de ne pas dépasser 3 sdcm, pour qu'il n'y ait pas de différence notable d'une source de lumière à l'autre... mais en éclairage horticole, le rendu de couleur et la chromacité ne sont pas primordiaux ; je me dis également que les légères déviations d'un COB à l'autre peuvent éventuellement être intéressants pour nos plantes ?
Cette référence exprime la précision du COB, par-rapport à la température de couleur qu'il est sensé émettre.
On utilise l'ellipse de Macadam, pour modéliser ce rendu de couleur (dépendant de l'assemblage et du type de leds nues sur le COB -donc du binning), autour d'une valeur cible :
Pour donner une échelle à la déviation que peut avoir le rendu de couleur du COB par-rapport à la cible, on utilise les SDCM (standard deviation of colour matching).
1 SDCM (ou 1 step, ou 1 Macadam) signifie qu'il n'y a pas de différence discernable à l’œil nu ; à 5 SDCM (ou 5 step/Macadam); des différences sont notables mais encore acceptables.
Donc : plus le SDCM ou "step" ou Macadam sera élevé, plus il y possibilité de déviation de la chromacité des COB par-rapport à la valeur-cible mais également d'un COB à l'autre, sur une même série.
Dans le schéma ci-dessus, la valeur cible est 3000K et les ellipses représentent les zones dans lesquelles les COB vont se trouver (en fonction du binning) ; et l'on voit bien que la déviation possible est plus importante en 7 step qu'en 3 step.
C'est surtout important en éclairage intérieur, où on essaie de ne pas dépasser 3 sdcm, pour qu'il n'y ait pas de différence notable d'une source de lumière à l'autre... mais en éclairage horticole, le rendu de couleur et la chromacité ne sont pas primordiaux ; je me dis également que les légères déviations d'un COB à l'autre peuvent éventuellement être intéressants pour nos plantes ?

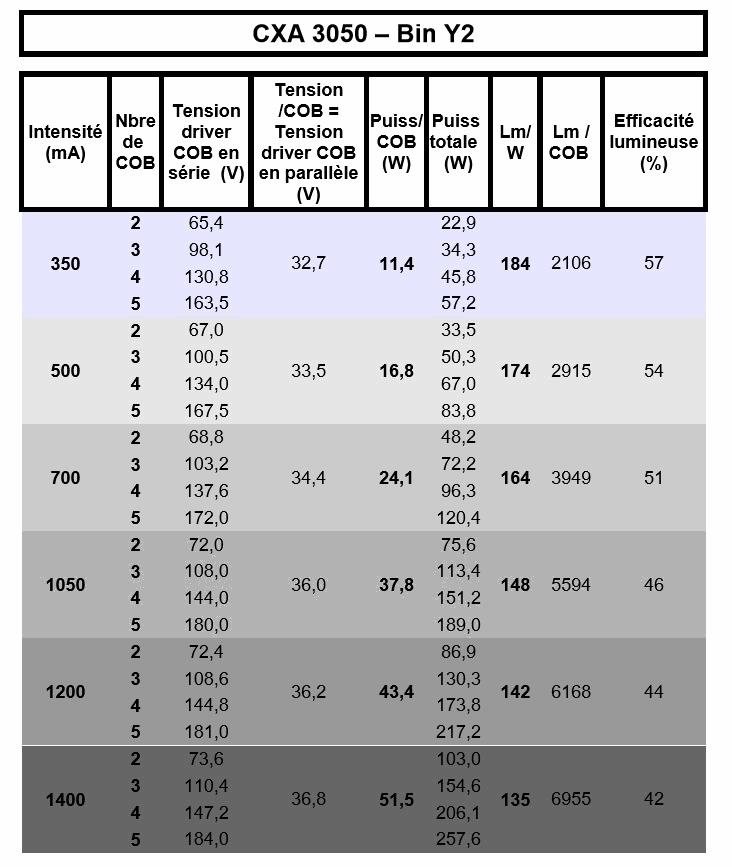

Les tableaux ci-dessous recensent les performances énergétiques et lumineuses des COB que nous utilisons le plus fréquemment.
Les performances sont données à différentes intensités typiques fournies par les drivers et sont des valeurs indicatives moyennes, dépendant des conditions d'utilisation (binning des COB, tension réseau, environnement de travail, refroidissement, etc...)
2.1.1 Bridgelux "Vero Series":
Avantages :
Faible coût de revient (~30€ pour des VERO 29)
pas de holders pour le montage et connexion électrique plug & play grâce aux MOLEX
disponibilité chez les fournisseurs
Inconvénients :
performances lumineuses moins élevées que chez CREE ;
tensions de fonctionnement maxi réduisant le choix de drivers adéquats.
!! Note Importante !!

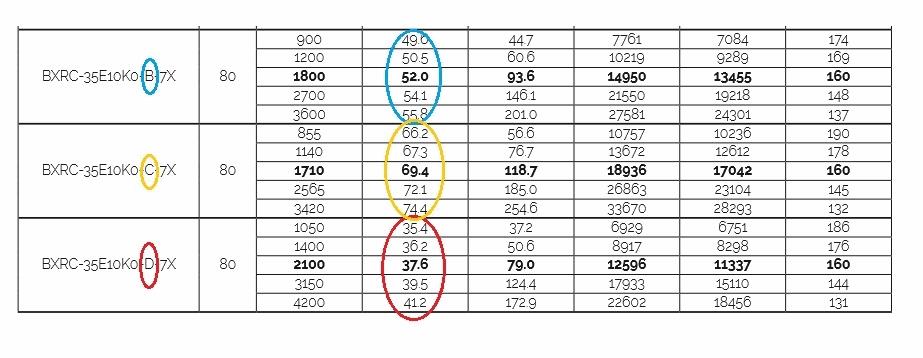

Les Vero 29 Gen 7 sont déclinées en 3 "Arrays", qui correspondent à leur tension d'alimentation.
Array B : alimentation en 50V;
Array C : alimentation en 70V;
Array D : alimentation en 36V.
Attention donc, lors de votre commande, à bien vérifier le type de puce que vous achetez !
En revanche : pas de souci avec les Gen6, qui n'existent qu'en Array 36V.

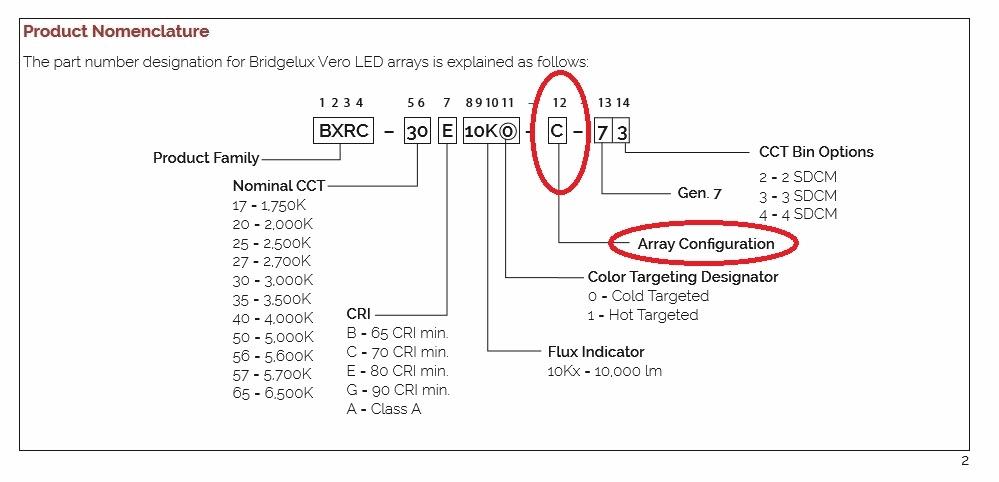

Nomenclature des Vero 29 Gen7 :
----------------------------------------------------------------------------------
Plage de fonctionnement 5-40W :
VERO 13 Gen 7:
Prix moyen : de 10 à 12€, selon modèle/fournisseur.
Plage de fonctionnement 10-60W :

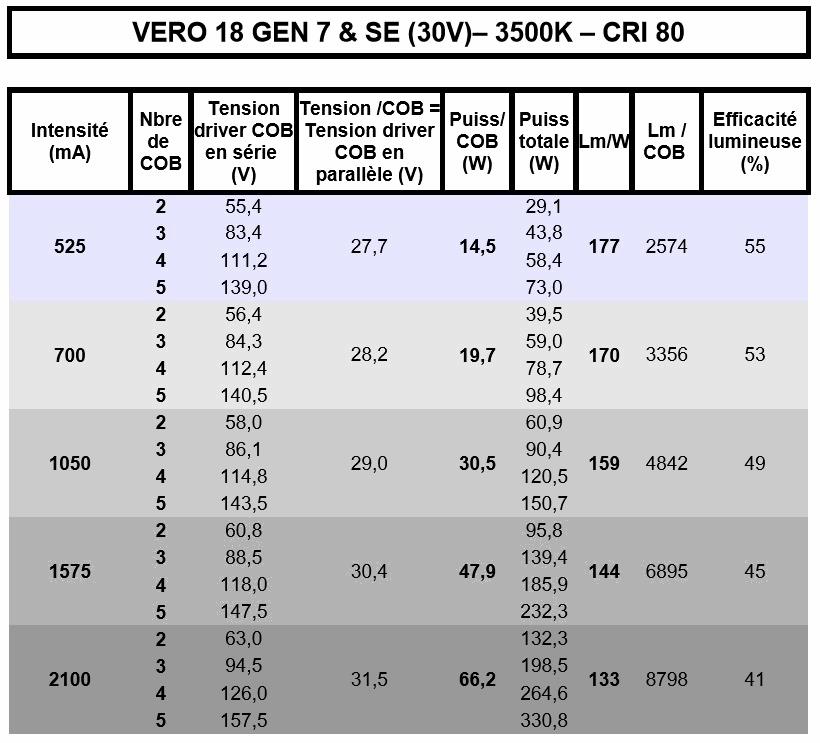

VERO 18 Gen 7:
Prix moyen : de 15 à 20€, selon modèle/fournisseur
Plage de fonctionnement 20-160W :
VERO 29 :
Gen 6 :
Gen 7 :
Prix moyen : de 30 à 35€, selon modèle/fournisseur
Faible coût de revient (~30€ pour des VERO 29)
pas de holders pour le montage et connexion électrique plug & play grâce aux MOLEX
disponibilité chez les fournisseurs
Inconvénients :
performances lumineuses moins élevées que chez CREE ;
tensions de fonctionnement maxi réduisant le choix de drivers adéquats.
!! Note Importante !!
Les Vero 29 Gen 7 sont déclinées en 3 "Arrays", qui correspondent à leur tension d'alimentation.
Array B : alimentation en 50V;
Array C : alimentation en 70V;
Array D : alimentation en 36V.
Attention donc, lors de votre commande, à bien vérifier le type de puce que vous achetez !
En revanche : pas de souci avec les Gen6, qui n'existent qu'en Array 36V.
Nomenclature des Vero 29 Gen7 :
----------------------------------------------------------------------------------
Plage de fonctionnement 5-40W :
VERO 13 Gen 7:
Prix moyen : de 10 à 12€, selon modèle/fournisseur.
Plage de fonctionnement 10-60W :
VERO 18 Gen 7:
Prix moyen : de 15 à 20€, selon modèle/fournisseur
Plage de fonctionnement 20-160W :
VERO 29 :
Gen 6 :
Gen 7 :
Prix moyen : de 30 à 35€, selon modèle/fournisseur
------------------------------------------------------------
2.1.2 CREE "X lamp":
Avantages :
Efficacité lumineuse parmi les plus élevées du marché ;
tensions de fonctionnement moins élevées que Bridgelux, donc plus grand choix de drivers pour les hautes puissances
Inconvénients :
prix relativement élevé, notamment pour le haut de gamme (~45€ pour les CXB 3590 36V bin CD) ;
nécessite un holder pour l'assemblage ;
disponibilité aléatoire selon les fournisseurs et périodes de l'année
Chez CREE, on distingue différents binnings (composition de la SEL, en nombre et puissance des LED composant le CO
.
Selon ce binning, le COB sera plus ou moins performant ; c'est à dire que pour une même puissance absorbée, son rendement (proportion de puissance lumineuse émise par-rapport à la puissance absorbée) sera plus ou moins élevé.
Par exemple : le plus performant (par exemple le bin DD pour un CXB 3590) produira environ 10 000 lumens pour 50W alors que le moins performant (bin AD) n'en produira que 6 300 pour la même puissance absorbée.
Toutefois le prix n'est également pas le même ; entre ces 2 binnings par exemple, l'écart est d'environ 15-20 %.
Les tableaux ci-dessous on été établis à partir de l'outil de simulation en ligne de CREE, qui permet d'extraire les valeurs de fonctionnement des COB selon les conditions de travail.
J'ai donc pris les meilleurs binnings pour un spectre de 3500K et une température des COB de 40°C.
Plage de fonctionnement 10-45W :
CXB 2530 :
Prix moyen : de 18 à 25€, selon modèle/fournisseur.
Plage de fonctionnement 10-60W :
CXB 2540 :
Prix moyen : de 28 à 35€, selon modèle/fournisseur.
CXA 3050 :
Prix moyen : de 30 à 40€, selon modèle/fournisseur.
CXA 3070 :
Prix moyen : de 30 à 40€ selon modèle/fournisseur
Plage de fonctionnement 20-80W :
CXB 3050 :
Prix moyen : NC
CXA 3590 36V :
Prix moyen : de 40 à 50€, selon modèle/fournisseur.
Plage de fonctionnement 30-100W :
CXB 3070 :
Prix moyen : de 35 à 45€, selon modèle/fournisseur
CXB 3590 36V :
Prix moyen : de 40 à 90€ selon modèle/fournisseur
Efficacité lumineuse parmi les plus élevées du marché ;
tensions de fonctionnement moins élevées que Bridgelux, donc plus grand choix de drivers pour les hautes puissances
Inconvénients :
prix relativement élevé, notamment pour le haut de gamme (~45€ pour les CXB 3590 36V bin CD) ;
nécessite un holder pour l'assemblage ;
disponibilité aléatoire selon les fournisseurs et périodes de l'année
Chez CREE, on distingue différents binnings (composition de la SEL, en nombre et puissance des LED composant le CO
.Selon ce binning, le COB sera plus ou moins performant ; c'est à dire que pour une même puissance absorbée, son rendement (proportion de puissance lumineuse émise par-rapport à la puissance absorbée) sera plus ou moins élevé.
Par exemple : le plus performant (par exemple le bin DD pour un CXB 3590) produira environ 10 000 lumens pour 50W alors que le moins performant (bin AD) n'en produira que 6 300 pour la même puissance absorbée.
Toutefois le prix n'est également pas le même ; entre ces 2 binnings par exemple, l'écart est d'environ 15-20 %.
Les tableaux ci-dessous on été établis à partir de l'outil de simulation en ligne de CREE, qui permet d'extraire les valeurs de fonctionnement des COB selon les conditions de travail.
J'ai donc pris les meilleurs binnings pour un spectre de 3500K et une température des COB de 40°C.
Plage de fonctionnement 10-45W :
CXB 2530 :
Prix moyen : de 18 à 25€, selon modèle/fournisseur.
Plage de fonctionnement 10-60W :
CXB 2540 :
Prix moyen : de 28 à 35€, selon modèle/fournisseur.
CXA 3050 :
Prix moyen : de 30 à 40€, selon modèle/fournisseur.
CXA 3070 :
Prix moyen : de 30 à 40€ selon modèle/fournisseur
Plage de fonctionnement 20-80W :
CXB 3050 :
Prix moyen : NC
CXA 3590 36V :
Prix moyen : de 40 à 50€, selon modèle/fournisseur.
Plage de fonctionnement 30-100W :
CXB 3070 :
Prix moyen : de 35 à 45€, selon modèle/fournisseur
CXB 3590 36V :
Prix moyen : de 40 à 90€ selon modèle/fournisseur
2.2 Les dissipateurs
Élément essentiel et indispensable d'un éclairage avec COB, le dissipateur (heatsink, en anglais) est en fait un radiateur sur lequel on va fixer nos LED.
Son rôle et d'absorber et dissiper la chaleur émise par le COB, afin de garantir sa longévité ainsi que le meilleur rendement lumineux possible ; en effet, plus la température va augmenter, plus le rendement lumineux des LED va diminuer.
Le but est donc de maintenir les COB à la température la plus basse possible...
2.2.1 Dimensionner son dissipateur
En calculant la résistance thermique
Pour les dissipateurs dédiés à des applications particulières (CPU cooling notamment), les fabricants indiquent la Résistance Thermique du radiateur ; c'est à dire l'élévation de température qu'il va subir, pour une puissance calorique donnée.
Exemple : un radiateur donné à 2K/W provoquera une élévation thermique du composant ficé dessus de 2°C, par Watt dissipé.
Donc si j'ai 20W à dissiper, le radiateur montera de 20 x 2 = 40°C, par-rapport à la température ambiante...
Il est donc logique et évident que cette résistance thermique -notée Rth- devra être la plus faible possible (et donc augmenter le moins possible la température du composant).
Rth = ((Tj - Ta)/ Pd) - Rjb - Rbd
Rth : résistance thermique du dissipateur en °C/W, ou K/W (donnée par le fabricant) : c'est ce que l'on cherche à déterminer ;
Tj : température de jonction du composant, en °C (le maxi est donné par le fabricant) ;
Ta : température ambiante, en °C (votre environnement de travail) ;
Pd : puissance dissipée, en watts (déterminée par la puissance et le rendement du CO ;
Rjb : résistance thermique jonction-boîtier ; correspond à l'échange entre les LED et leur boîtier-support (donnée par le fabricant) ;
Rbd : résistance thermique boitier-dissipateur ; correspond à la surface d'échange entre le boîtier du COB et le dissipateur, donc l'élément de jonction entre les deux (pâte thermique ou pad ; valeur donnée par le fabricant).
Exemple : Je souhaite faire un panneau de 100W, avec 2 CXB Vero 29 Gen6.
Données de calcul :
Ces COB seront alimentés à 1400mA, soit 50W donc 2 x 50W = 100W "électriques" au total.
Les CXB 3590 ont un rendement de ~45% @1400mA, ce qui veut dire que pour 100W consommés, 45W seront transformés en lumière et le reste : dissipés en chaleur (pertes joules).
On aura donc 55% de 100W, soit 55W de chaleur à dissiper ( = Pd)
Les autres données qui nous intéressent sont indiquées dans les datasheets constructeurs, où nous trouvons que la température de jonction maxi est de 150°C ; toutefois, pour préserver nos COB et augmenter leur durée de vie, nous nous efforcerons d'être le plus bas possible ; par exemple : en dessous de 100°C (=Tj).
Récapitulons :
Tj = 100°C
Ta = disons 25°C
Pd = 55W
On sort la première partie de la formule magique :
Rth = (Tj - Ta)/ Pd = (100-25)/55 = 1.36°C/W.
Il nous faut donc encore retrancher la résistance jonction-boîtier ( = Rjb, indiquée dans les datasheet des COB : 0.05 à 1400mA) et la résistance boîtier-dissipateur ( = Rbd, donnée par la pâte ou le pad thermique ; prenons 0.5°C/W pour l'exemple) :
Rth = 1.36 - Rjb - Rbd = 1.36 - 0.05 - 0.5 = 0.81°C/W.
Notre dissipateur devra donc faire au maximum 0.81°C/W ; il suffit donc d'en choisir un qui soit inférieur ou égal à cette valeur, en prenant un peu de marge de manœuvre ; par exemple 0.7 ou 0.6 °C/W.
Son rôle et d'absorber et dissiper la chaleur émise par le COB, afin de garantir sa longévité ainsi que le meilleur rendement lumineux possible ; en effet, plus la température va augmenter, plus le rendement lumineux des LED va diminuer.
Le but est donc de maintenir les COB à la température la plus basse possible...
2.2.1 Dimensionner son dissipateur
En calculant la résistance thermique
Pour les dissipateurs dédiés à des applications particulières (CPU cooling notamment), les fabricants indiquent la Résistance Thermique du radiateur ; c'est à dire l'élévation de température qu'il va subir, pour une puissance calorique donnée.
Exemple : un radiateur donné à 2K/W provoquera une élévation thermique du composant ficé dessus de 2°C, par Watt dissipé.
Donc si j'ai 20W à dissiper, le radiateur montera de 20 x 2 = 40°C, par-rapport à la température ambiante...
Il est donc logique et évident que cette résistance thermique -notée Rth- devra être la plus faible possible (et donc augmenter le moins possible la température du composant).
Rth = ((Tj - Ta)/ Pd) - Rjb - Rbd
Rth : résistance thermique du dissipateur en °C/W, ou K/W (donnée par le fabricant) : c'est ce que l'on cherche à déterminer ;
Tj : température de jonction du composant, en °C (le maxi est donné par le fabricant) ;
Ta : température ambiante, en °C (votre environnement de travail) ;
Pd : puissance dissipée, en watts (déterminée par la puissance et le rendement du CO
;Rjb : résistance thermique jonction-boîtier ; correspond à l'échange entre les LED et leur boîtier-support (donnée par le fabricant) ;
Rbd : résistance thermique boitier-dissipateur ; correspond à la surface d'échange entre le boîtier du COB et le dissipateur, donc l'élément de jonction entre les deux (pâte thermique ou pad ; valeur donnée par le fabricant).
Exemple : Je souhaite faire un panneau de 100W, avec 2 CXB Vero 29 Gen6.
Données de calcul :
Ces COB seront alimentés à 1400mA, soit 50W donc 2 x 50W = 100W "électriques" au total.
Les CXB 3590 ont un rendement de ~45% @1400mA, ce qui veut dire que pour 100W consommés, 45W seront transformés en lumière et le reste : dissipés en chaleur (pertes joules).
On aura donc 55% de 100W, soit 55W de chaleur à dissiper ( = Pd)
Les autres données qui nous intéressent sont indiquées dans les datasheets constructeurs, où nous trouvons que la température de jonction maxi est de 150°C ; toutefois, pour préserver nos COB et augmenter leur durée de vie, nous nous efforcerons d'être le plus bas possible ; par exemple : en dessous de 100°C (=Tj).
Récapitulons :
Tj = 100°C
Ta = disons 25°C
Pd = 55W
On sort la première partie de la formule magique :
Rth = (Tj - Ta)/ Pd = (100-25)/55 = 1.36°C/W.
Il nous faut donc encore retrancher la résistance jonction-boîtier ( = Rjb, indiquée dans les datasheet des COB : 0.05 à 1400mA) et la résistance boîtier-dissipateur ( = Rbd, donnée par la pâte ou le pad thermique ; prenons 0.5°C/W pour l'exemple) :
Rth = 1.36 - Rjb - Rbd = 1.36 - 0.05 - 0.5 = 0.81°C/W.
Notre dissipateur devra donc faire au maximum 0.81°C/W ; il suffit donc d'en choisir un qui soit inférieur ou égal à cette valeur, en prenant un peu de marge de manœuvre ; par exemple 0.7 ou 0.6 °C/W.
A partir d'un profil de dissipateur (rads à ailettes)
Cette méthode est très utile pour les rads à ailettes, où l'on connaît généralement les dimensions mais rarement la Rth ; ou encore, quand l'on souhaite prendre des barres à tronçonner soi-même et que l'on cherche à connaître la longueur nécessaire pour la puissance désirée.
Une fois le périmètre déterminé, il sera facile de déterminer la surface nécessaire et donc la longueur du rad'.
On va, pour cela, déterminer le profil du dissipateur (son périmètre), ce qui nous permettra d'en déterminer la surface, en fonction de la longueur du radiateur.
Selon la dissipation envisagée, il nous faudra une surface minimum :
en passif (sans ventilateurs): 120cm²/W dissipé ;
en actif (radiateurs ventilés) : 80cm²/W dissipé.

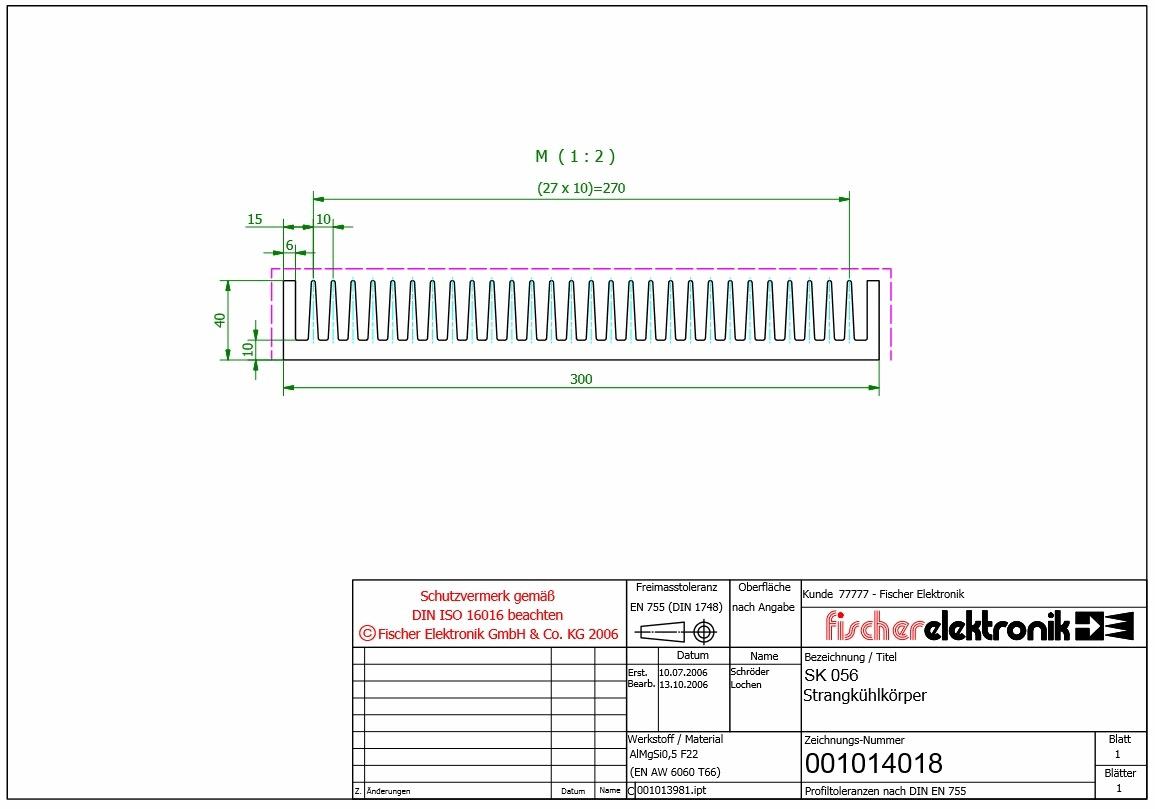

Exemple : prenons ce profil de dissipateur (SK56, chez TME) :
Il est assez aisé d'en calculer son périmètre :
2 x la largeur de la base (30cm) = 60 cms
+ 2 x fois la hauteur des bords extérieurs (4cms) = 8 cms
+ 58 x la hauteur d'ailettes (car il y a 28 ailettes qui ont 2 faces, + la face intérieure des 2 bords), soit 3 x 58 = 174 cms
Ce qui nous fait un total de 60 + 8 + 174 = 242 cms de périmètre.
On peut donc en déduire que chaque centimètre de cette barre représentera une surface de dissipation de 242 cm².
Reprenons nos 2 Vero 29 à 50W chacun :
Nous avons déterminé que la puissance dissipée totale (Pd) = 55W.
Si l'on souhaite travailler en dissipation passive ; donc nous avons besoin de 55 x 120 = 6600 cm² de surface sur le radiateur.
Notre radiateur fait 242 cm de périmètre ; donc 6600/242 = 27.27 cms ; donc notre radiateur devra faire minimum 28 cms de longeur -que l'on peut passer à 30cms, pour garder de la marge...
Pour une configuration 100% passif (pas de ventilos), il faudra impérativement que la base fasse au minimum 7mm et plus -afin d'éviter des points chauds juste sous les COB, qui risqueraient de les détériorer.
C'est pourquoi le refroidissement actif reste la solution la plus utilisée sur ce type de rad', dont la base fait généralement 5 à 7mm d'épaisseur.
Dans cette configuration, nous aurions besoin de 55 x 80 = 4400 cm² de surface sur le radiateur.
4400/242 = 18.18 cms mais encore une fois, on se prendra une marge et un morceau de 20cms, histoire de ne pas avoir de souci en cas de défaillance de la ventilation...
(Un grand merci à Efficient_Watts pour les éclaircissements et corrections apportés à ce chapitre ! )
Une fois le périmètre déterminé, il sera facile de déterminer la surface nécessaire et donc la longueur du rad'.
On va, pour cela, déterminer le profil du dissipateur (son périmètre), ce qui nous permettra d'en déterminer la surface, en fonction de la longueur du radiateur.
Selon la dissipation envisagée, il nous faudra une surface minimum :
en passif (sans ventilateurs): 120cm²/W dissipé ;
en actif (radiateurs ventilés) : 80cm²/W dissipé.
Exemple : prenons ce profil de dissipateur (SK56, chez TME) :
Il est assez aisé d'en calculer son périmètre :
2 x la largeur de la base (30cm) = 60 cms
+ 2 x fois la hauteur des bords extérieurs (4cms) = 8 cms
+ 58 x la hauteur d'ailettes (car il y a 28 ailettes qui ont 2 faces, + la face intérieure des 2 bords), soit 3 x 58 = 174 cms
Ce qui nous fait un total de 60 + 8 + 174 = 242 cms de périmètre.
On peut donc en déduire que chaque centimètre de cette barre représentera une surface de dissipation de 242 cm².
Reprenons nos 2 Vero 29 à 50W chacun :
Nous avons déterminé que la puissance dissipée totale (Pd) = 55W.
Si l'on souhaite travailler en dissipation passive ; donc nous avons besoin de 55 x 120 = 6600 cm² de surface sur le radiateur.
Notre radiateur fait 242 cm de périmètre ; donc 6600/242 = 27.27 cms ; donc notre radiateur devra faire minimum 28 cms de longeur -que l'on peut passer à 30cms, pour garder de la marge...
Pour une configuration 100% passif (pas de ventilos), il faudra impérativement que la base fasse au minimum 7mm et plus -afin d'éviter des points chauds juste sous les COB, qui risqueraient de les détériorer.
C'est pourquoi le refroidissement actif reste la solution la plus utilisée sur ce type de rad', dont la base fait généralement 5 à 7mm d'épaisseur.
Dans cette configuration, nous aurions besoin de 55 x 80 = 4400 cm² de surface sur le radiateur.
4400/242 = 18.18 cms mais encore une fois, on se prendra une marge et un morceau de 20cms, histoire de ne pas avoir de souci en cas de défaillance de la ventilation...
(Un grand merci à Efficient_Watts pour les éclaircissements et corrections apportés à ce chapitre ! )
2.2.2 Choix du dissipateur
Les dissipateurs à ailettes (de chez TME, notamment) :
Voici la liste des dissipateurs à ailettes disponibles chez TME ; ce type de rads est utilisable en passif ou actif, selon l'épaisseur de la base.
Rappel : La puissance calorique dissipable correspond à la chaleur émise par les COB ; pour connaître la puissance électrique, il faut prendre en compte l'efficacité du COB.
Exemple : un Vero 29 alimenté à 40W aura une efficacité de ~50%, donc 20W de calories à dissiper.
Full-passif & actif haut de gamme :
C26260
- Profil : 272.4 cm²/cm ;
- Largeur : 26.2 cm ;
- Nombre d'ailettes : 21 ;
- Epaisseur de la base : 8 mm ;
- Puissance calorique dissipable : 2.3W/cm en full passif ; 3.5W/cm en semi-passif ;
- Longueurs dispos (mm) : 100-150-200-1000 ;
- Prix : ~160€/mètre linéaire.
SK47
- Profil : 162 cm²/cm ;
- Largeur : 20 cm ;
- Nombre d'ailettes : 20 ;
- Epaisseur de la base : 10 mm ;
- Puissance calorique dissipable : 1.35W/cm en full passif ; 1.5W/cm en semi-passif ;
- Longueurs dispos (mm) : 75-100-150-250-1000 ;
- Prix : ~140€/mètre linéaire.
SK56
- Profil : 242 cm²/cm ;
- Largeur : 30 cm ;
- Nombre d'ailettes : 30 ;
- Epaisseur de la base : 10 mm ;
- Puissance calorique dissipable : 2W/cm en full passif ; 3W/cm en semi-passif ;
- Longueurs dispos (mm) : 75-100-150-200 ;
- Prix : ~250€/mètre linéaire.
Actifs :
A6023
- Profil : 183 cm²/cm ;
- Largeur : 19 cm ;
- Nombre d'ailettes : 16 ;
- Epaisseur de la base : 5 mm ;
- Puissance calorique dissipable : 2.3W/cm ;
- Longueurs dispos (mm) : 40-60-80-100-220-300-1000 ;
- Prix : ~70€/mètre linéaire.
A4291
- Profil : 118 cm²/cm ;
- Largeur : 16.5 cm ;
- Nombre d'ailettes : 14 ;
- Epaisseur de la base : 5 mm ;
- Puissance calorique dissipable : 1.5W/cm ;
- Longueurs dispos (mm) : 40-60-80-100-1000 ;
- Prix : ~45€/mètre linéaire.
A52317
- Profil : 99 cm²/cm ;
- Largeur : 15 cm ;
- Nombre d'ailettes : 17 ;
- Epaisseur de la base : 5 mm ;
- Puissance calorique dissipable : 1.25W/cm ;
- Longueurs dispos (mm) : 50-70-100-166-200-1000 ;
- Prix : ~26€/mètre linéaire.
A5724
- Profil : 91.8 cm²/cm ;
- Largeur : 12.4 cm ;
- Nombre d'ailettes : 11 ;
- Epaisseur de la base : 5 mm ;
- Puissance calorique dissipable : 1.15W/cm ;
- Longueurs dispos (mm) : 40-50-60-80-100-180-500 ;
- Prix : ~35€/mètre linéaire.
SK445
- Profil : 63.8 cm²/cm ;
- Largeur : 5 cm ;
- Nombre d'ailettes : 8 ;
- Epaisseur de la base : 5 mm ;
- Puissance calorique dissipable : 0.8W/cm ;
- Longueurs dispos (mm) : 1000 ;
- Prix : ~42€/mètre linéaire.
P3698
- Profil : 61.8 cm²/cm ;
- Largeur : 15 cm ;
- Nombre d'ailettes : 17 ;
- Epaisseur de la base : 6 mm ;
- Puissance calorique dissipable : 0.75W/cm ;
- Longueurs dispos (mm) : 50-70-100-200-1000-1195 ;
- Prix : ~26€/mètre linéaire.
A5723
- Profil : 58.6 cm²/cm ;
- Largeur : 7.8 cm ;
- Nombre d'ailettes : 7 ;
- Epaisseur de la base : 5 mm ;
- Puissance calorique dissipable : 0.7W/cm ;
- Longueurs dispos (mm) : 40-50-60-80-100-1000 ;
- Prix : ~22€/mètre linéaire.
- Profil : 183 cm²/cm ;
- Largeur : 19 cm ;
- Nombre d'ailettes : 16 ;
- Epaisseur de la base : 5 mm ;
- Puissance calorique dissipable : 2.3W/cm ;
- Longueurs dispos (mm) : 40-60-80-100-220-300-1000 ;
- Prix : ~70€/mètre linéaire.
A4291
- Profil : 118 cm²/cm ;
- Largeur : 16.5 cm ;
- Nombre d'ailettes : 14 ;
- Epaisseur de la base : 5 mm ;
- Puissance calorique dissipable : 1.5W/cm ;
- Longueurs dispos (mm) : 40-60-80-100-1000 ;
- Prix : ~45€/mètre linéaire.
A52317
- Profil : 99 cm²/cm ;
- Largeur : 15 cm ;
- Nombre d'ailettes : 17 ;
- Epaisseur de la base : 5 mm ;
- Puissance calorique dissipable : 1.25W/cm ;
- Longueurs dispos (mm) : 50-70-100-166-200-1000 ;
- Prix : ~26€/mètre linéaire.
A5724
- Profil : 91.8 cm²/cm ;
- Largeur : 12.4 cm ;
- Nombre d'ailettes : 11 ;
- Epaisseur de la base : 5 mm ;
- Puissance calorique dissipable : 1.15W/cm ;
- Longueurs dispos (mm) : 40-50-60-80-100-180-500 ;
- Prix : ~35€/mètre linéaire.
SK445
- Profil : 63.8 cm²/cm ;
- Largeur : 5 cm ;
- Nombre d'ailettes : 8 ;
- Epaisseur de la base : 5 mm ;
- Puissance calorique dissipable : 0.8W/cm ;
- Longueurs dispos (mm) : 1000 ;
- Prix : ~42€/mètre linéaire.
P3698
- Profil : 61.8 cm²/cm ;
- Largeur : 15 cm ;
- Nombre d'ailettes : 17 ;
- Epaisseur de la base : 6 mm ;
- Puissance calorique dissipable : 0.75W/cm ;
- Longueurs dispos (mm) : 50-70-100-200-1000-1195 ;
- Prix : ~26€/mètre linéaire.
A5723
- Profil : 58.6 cm²/cm ;
- Largeur : 7.8 cm ;
- Nombre d'ailettes : 7 ;
- Epaisseur de la base : 5 mm ;
- Puissance calorique dissipable : 0.7W/cm ;
- Longueurs dispos (mm) : 40-50-60-80-100-1000 ;
- Prix : ~22€/mètre linéaire.
Les dissipateurs type "Ventirad CPU" :
Efficaces et pratiques, ce sont des dissipateurs actifs ; donc il faudra être vigilant sur les ventilos et ne pas hésiter à sur-dimensionner le rad, pour éviter tout souci.
Artic Alpine 11 (TDP = 75W) ;
Artic Alpine 64+ (TDP = 100W);
Les dissipateurs modulaires type "STAR" :
Dissipateur massifs, à ailettes incurvées permettant une dissipation passive sérieuse ; ce sont ceux utilisés par Todogrowled pour leurs "TGL STAR".
MECHATRONIX MODULED MEGA 134100 ;
Les dissipateurs cilyndriques à "aiguilles" (Pin Fin) :
Nouveaux venus sur le marché, ces rads conçus pour du 100% passif ont l'avantage d'utiliser moins d'aluminium que les rads à ailettes pour une meilleure dissipation, car la convection naturelle et les échanges thermiques sont facilités grâce à la démultiplication de surface et l'espacement des "aiguilles".
MECHATRONIX - LPF11180-CUT ;
Notez que pour ces 3 types de radiateurs "mono-COB", la puissance thermique dissipable et/ou la Rth sont généralement indiqués dans les specs ; vous pourrez donc choisir très facilement votre rad en calculant la puissance dissipée, tout en gardant toujours une bonne marge de sécurité.
2.3 Les drivers
Le driver est à la LED ce que le ballast est à la HPS ; sans cet appareil, qui met en forme et conditionne le signal de sortie : impossible d'alimenter les LED.
Un driver doit impérativement fournir un courant constant à nos COB ; les alimentation à tension constante ne fonctionneront donc pas !
Pour comprendre leur fonctionnement, je rappelle une règle de base de l'électricité :
"en convention émetteur/récepteur, si l'un impose la tension, l'autre impose le courant".
Cela signifie qu'avec un driver à courant constant, on imposera donc l'intensité (les mA) au COB, donc c'est le COB qui imposera la tension à fournir par le driver.
C'est l'inverse d'une prise de courant domestique : là, le réseau impose une tension constante (les 230V-50Hz) et ce sont les appareils que vous branchez dessus qui imposeront le courant.
Choix des drivers
On s'efforcera de choisir le couple driver/source de lumière le plus performant possible, énergétiquement parlant ; c'est à dire qu'on essaiera de charger le driver au maximum, pour avoir le meilleur facteur de puissance possible et ainsi éviter de gaspiller de l'électricité dans les pertes dues au traitement du signal de sortie.
En clair : si je veux alimenter mes COB à 150W maximum, je prendrais un driver 150W et pas un 185W réglé à 150W....
J'ai pour cela créé les tableaux ci-après, qui permettent de trouver le bon driver en fonction du type et du nombre de COB souhaités.
NB : j'ai volontairement omis les montages peu performants (<75% de charge du driver) et/ou les montages peu intéressants (exemple : aucun intérêt à tourner à moins de 500mA avec des puces haute puissance).
Nous ne parlons pour l'instant que de Meanwell, car il sont en position de leader sur le marché, que leur matériel est performant et d'excellent qualité mais aussi pour leur gamme très étendue, en terme de puissance et possibilités de gradation.
De plus : les séries HLG sont garanties 7 ans !
Sachez que d'autres marques existent et produisent du bon matériel, notamment Inventronics.
Lien vers la gamme complète Meanwell

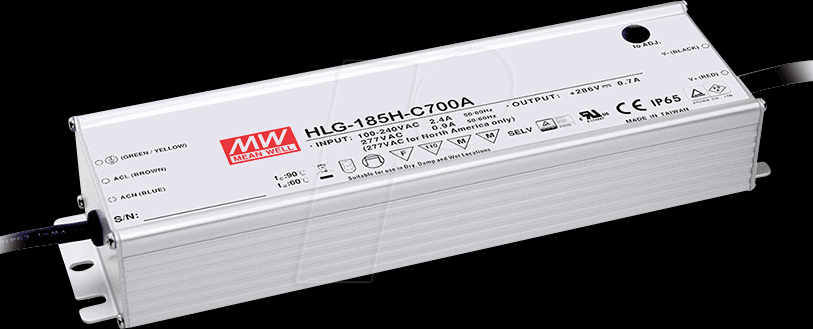

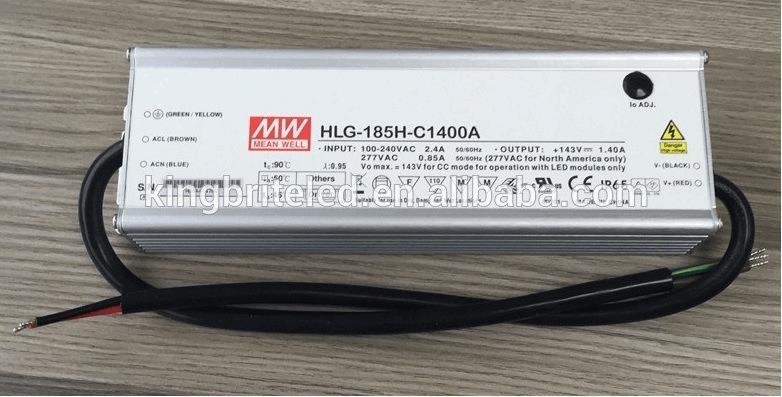

Chez Meanwell, on distingue 2 types de drivers :
Les drivers à courant constant uniquement ; on les distingue grâce à la lettre "C" dans leur référence (ex : HGL-185H-C1400).
Les COB se connectent en série et c'est le montage recommandé pour nos puces.
* Les type "A" possèdent un potentiomètre interne (sous le capuchon plastique), permettant de régler l'intensité de sortie de 50 à 100%.
* Les types B, quant à eux sont gradables avec un signal de gradation externe ; soit un potentiomètre 100 kilo-ohms, soit un signal analogique 0-10V, soit un PWM 10V.
Les drivers à courant constant/tension constante ; on les distingue grâce à l'indication de la tension de sortie maximum, en fin de référence (ex : HLG-185H-36).
Les COB se connectent en parallèle mais ce montage est déconseillé par les fabricants.
* Les type "A" possèdent deux potentiomètres internes (sous les capuchons plastique), permettant de régler l'intensité de sortie de 50 à 100% en jouant sur Io et en laissant Vo à fond.
Mais on peut également régler la tension maxi, en jouant sur Vo -ce qui bridera le driver à la plage de tension Vo réglée.
* Les types B, quant à eux sont gradables avec un signal de gradation externe ; soit un potentiomètre 100 kilo-ohms, soit un signal analogique 0-10V, soit un PWM 10V.
Ce montage a toutefois ses limites avec certaines puces, qui réclament plus de 36V à un certain seuil d'intensité ; en effet, ces drivers sont limités à 36V maximum en sortie, ce qui bridera la puissance à environ :30W/COB avec des Vero 29 Gen6 et CXA 3070 ;
40W/COB avec des Vero 29 Gen7 et CXA 3050 ;
50W/COB avec des CXB 3050 et CXA 3590 ;
60W/COB avec des CXB 3590.
Les types A ne sont pas affectés par ce problème, car la tension maxi est réglable jusqu'à 38/40V.
NB : que l'on soit en série ou en parallèle, il est possible de graduer simultanément plusieurs drivers de type B, avec un seul potentiomètre.
Il faut, pour cela, diviser notre valeur de départ de 100Kilo-ohms par le nombre de drivers.
Exemple :
1 driver = 100K;
2 drivers = 100/2 = 50K;
3 drivers = 100/3 = 33K; etc, etc...
La résistance-talon (à mettre en série) doit elle aussi être adaptée, à 10% de la valeur du potard :
100K = résistance de 10K;
50K = résistance de 5K;
33K = résistance de 3.3K, etc, etc...
Les deux types de montages des COB :

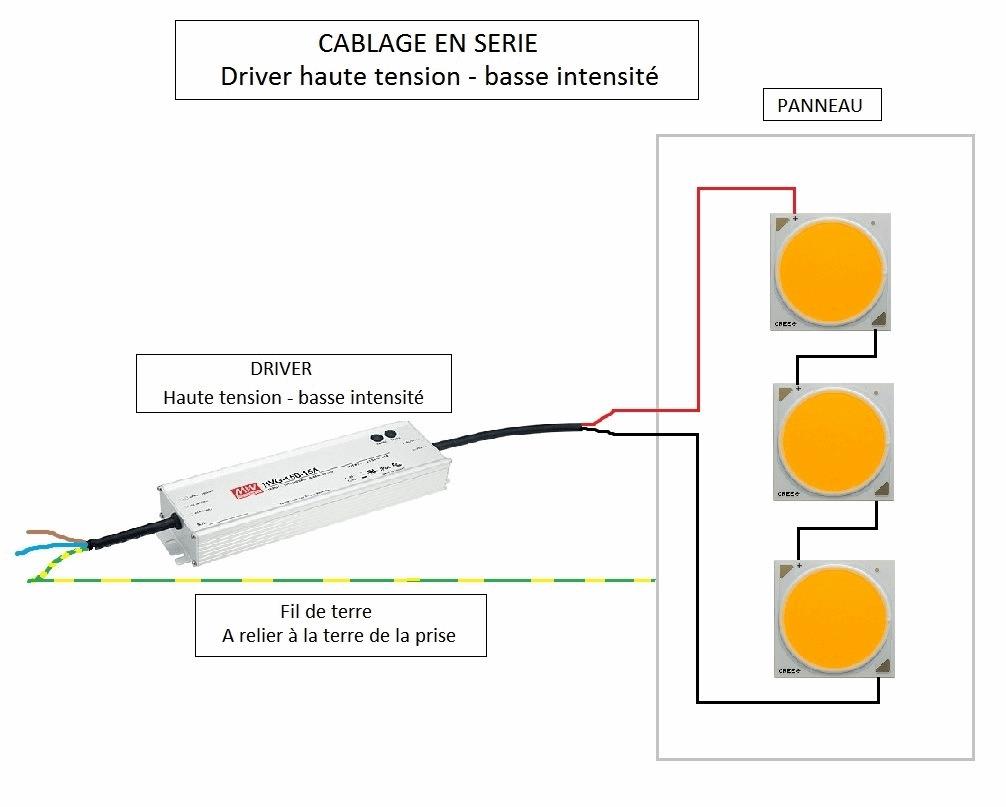

Le montage en série :
Dans ce type de montage, le courant de sortie du driver est identique dans toute la boucle, quel que soit le nombre de COB ; donc la tension globale fournie sera la somme des tensions des COB.
C'est le montage recommandé pour les COB.
Avantages :
courant maximum fourni par le driver limité, donc en cas de défaillance d'une puce : les autres ne seront pas suralimentées ;
dans un montage série, chaque COB va réclamer au driver sa propre tension, ce qui permet de les faire fonctionner au seuil nominal de chacune ;
cela permet également d'éventuellement mélanger les marques/références, sous réserve qu'ils soient prévus pour l'intensité réglée sur le driver.
Inconvénients :
en cas de panne franche : difficulté à identifier la puce HS ; il faut toutes les tester une à une (mais généralement un COB se détériore progressivement, car les matrices internes sont indépendantes) ;
certains montages seront compliqués à mettre en oeuvre, car la tension globale réclamée par la chaîne dépassera de quelques volts la tension maxi du driver (notamment avec les Vero 29, CXA 3050 et CXA 3070);
Le montage en parallèle :
Ici, la tension de sortie du driver correspond à la chute de tension la plus importante de la chaîne, et l'intensité globale fournie par le driver correspond à la somme des courants des COB.
Avantages :
préservation de la continuité de service ; si un COB flanche complètement, les autres continueront à fonctionner (mais à puissance plus élevée !) ;
possibilité de moduler le nombre de COB comme on le souhaite ; l'intensité de sortie sera simplement divisée par le nombre de puces (exemple : sur un driver 120W-36, je peux mettre 2 x 60W, ou 3 x 40W, ou 4 x 30W, etc, etc) ;
possibilité d'avoir une très large plage de puissance avec les drivers de Type A, en jouant sur le potentiomètre Vo (ce qui bride le driver en tension);
Inconvénients :
intensité fournie par le driver bien plus élevée qu'en série, donc nécessite des câbles plus gros (rappel : 8A/mm²) ;
tension de sortie asservie au COB ayant la chute de tension la plus élevée ; donc toutes les puces reçoivent la même tension, ce qui peut faire dévier les COB moins demandeurs en tension et les dégrader progressivement ;
en cas de panne d'un COB, les autres se partageront l'intensité de sortie.
Eemple : si j'ai 3 puces alimentées à 1400mA, le driver fourni donc 4.2A en sortie.
Si une puce claque : les 2 autres recevront 4.2/2 = 2.1A chacune, ce qui peut les mettre en danger et les cramer à leur tour.
Les montages parallèles sont déconseillés par les fabricants ; mais si toutefois vous choisissez ce type de montage (emploi de Vero 29, notamment), on fera notamment attention :
au dissipateur, qui sera calculé avec une bonne marge de sécurité, afin d'éviter toute défaillance des COB ;
à ne jamais mixer des marques/références de COB sur un même driver ; toutes les puces devront être les mêmes !
dans l'idéal, chaque COB devrait être protégé par un fusible légèrement supérieur au courant d'alimentation, afin de protéger les COB restants en cas de défaillance de l'un d'entre eux. (Exemple : j'alimente 3 COB à 1A ; je les protège avec un fusible 1.5A en série);
A travailler bien en-dessous des valeurs maxis des puces (50W maxi pour une puce 100W, par exemple).
Tableaux de sélection des Drivers
Les cases en gris foncé indiquent :
s'il n'y a pas de nombre : que le montage n'est techniquement pas possible, ou pas intéressant ;
S'il y a un nombre : que le montage est possible mais que le driver est mal exploité.

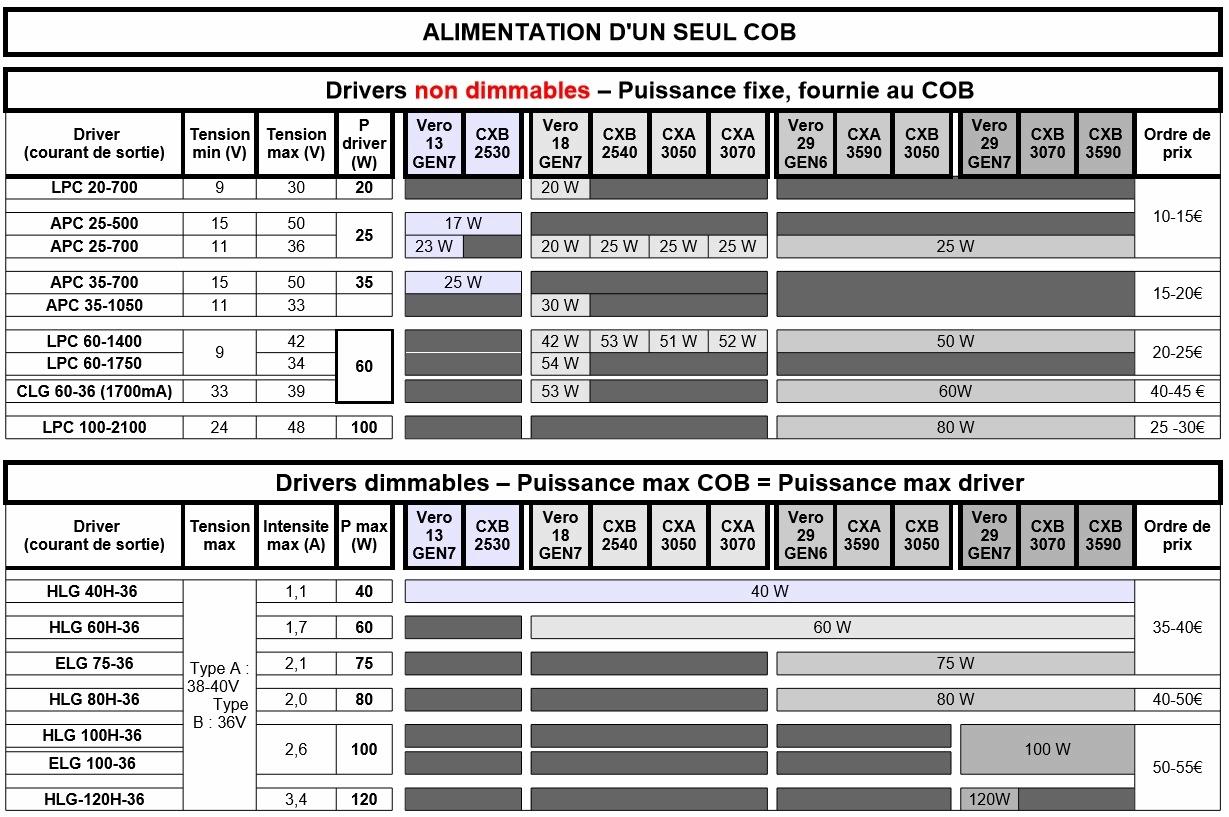

Alimentation d'un seul COB :
Drivers dimmables pour chaînes jusqu'à 120 W :

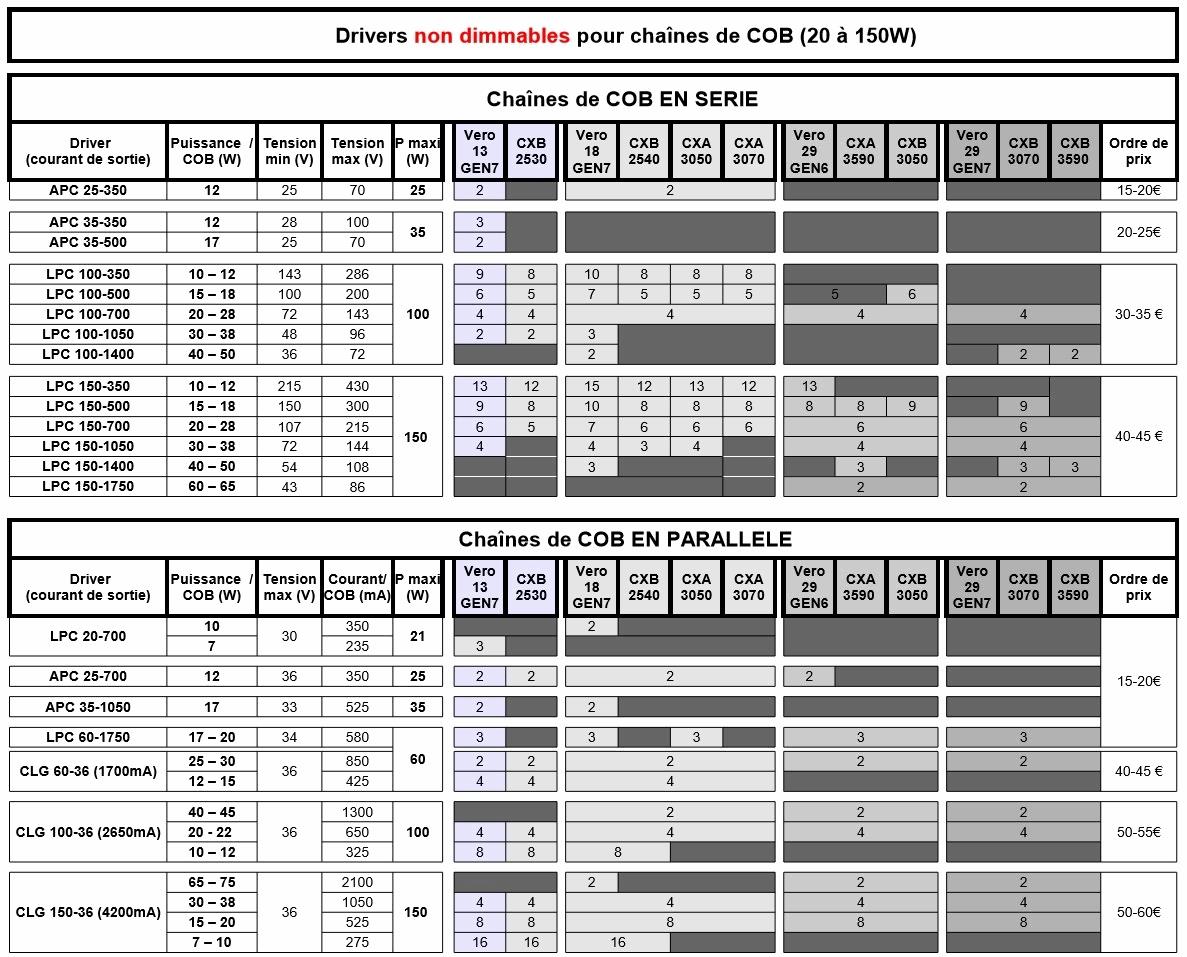

Drivers non dimmables pour chaînes jusqu'à 150W :

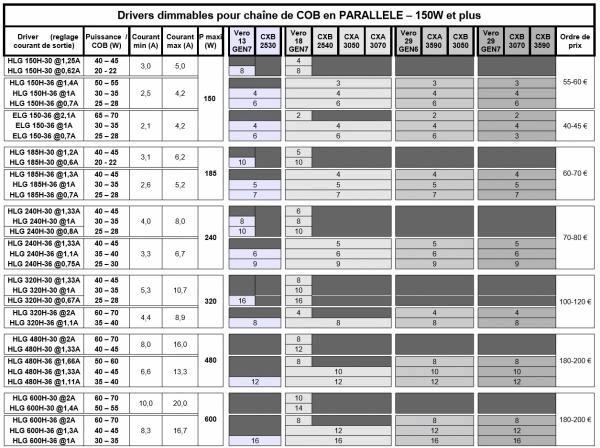

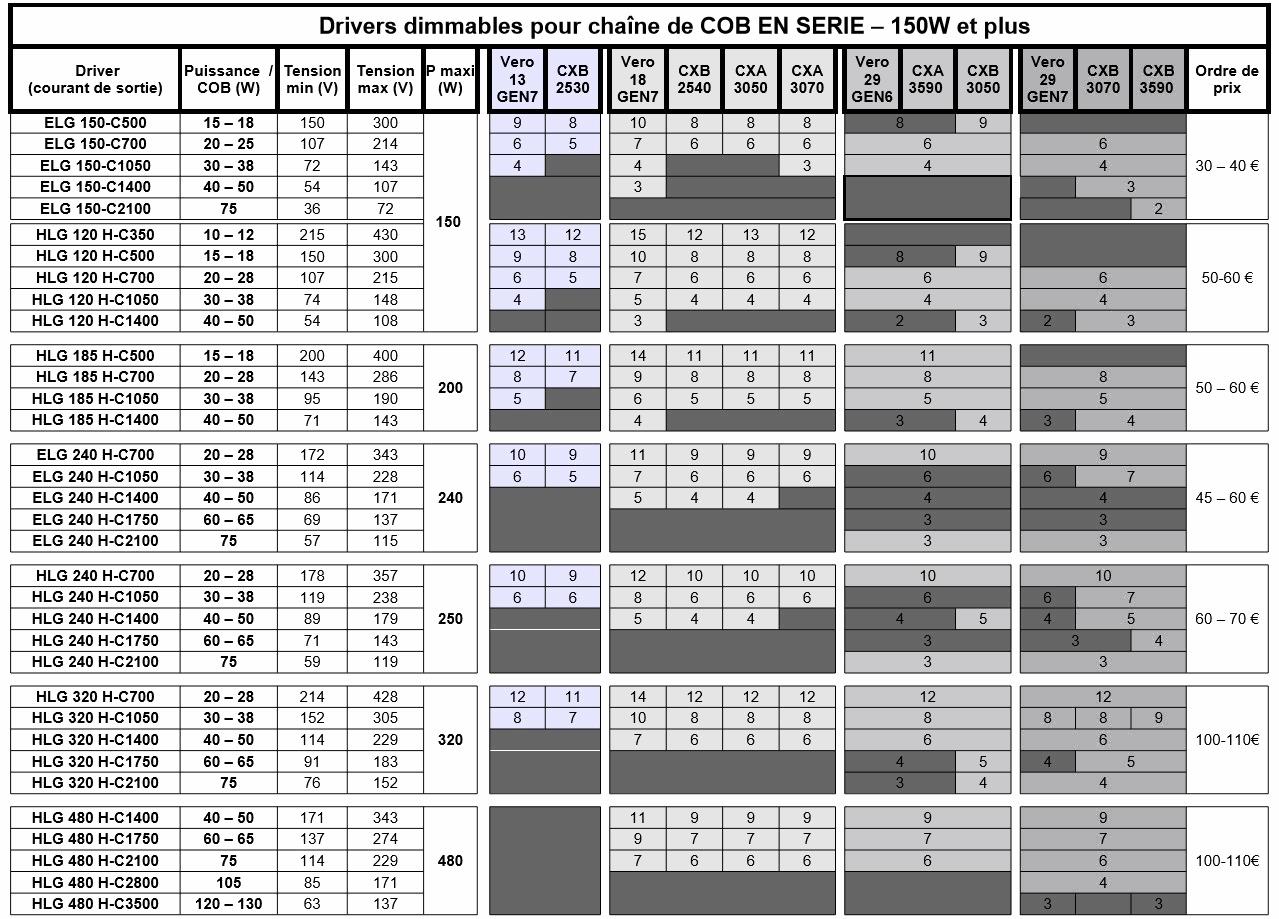

Drivers dimmables pour chaînes en série > 150 W :

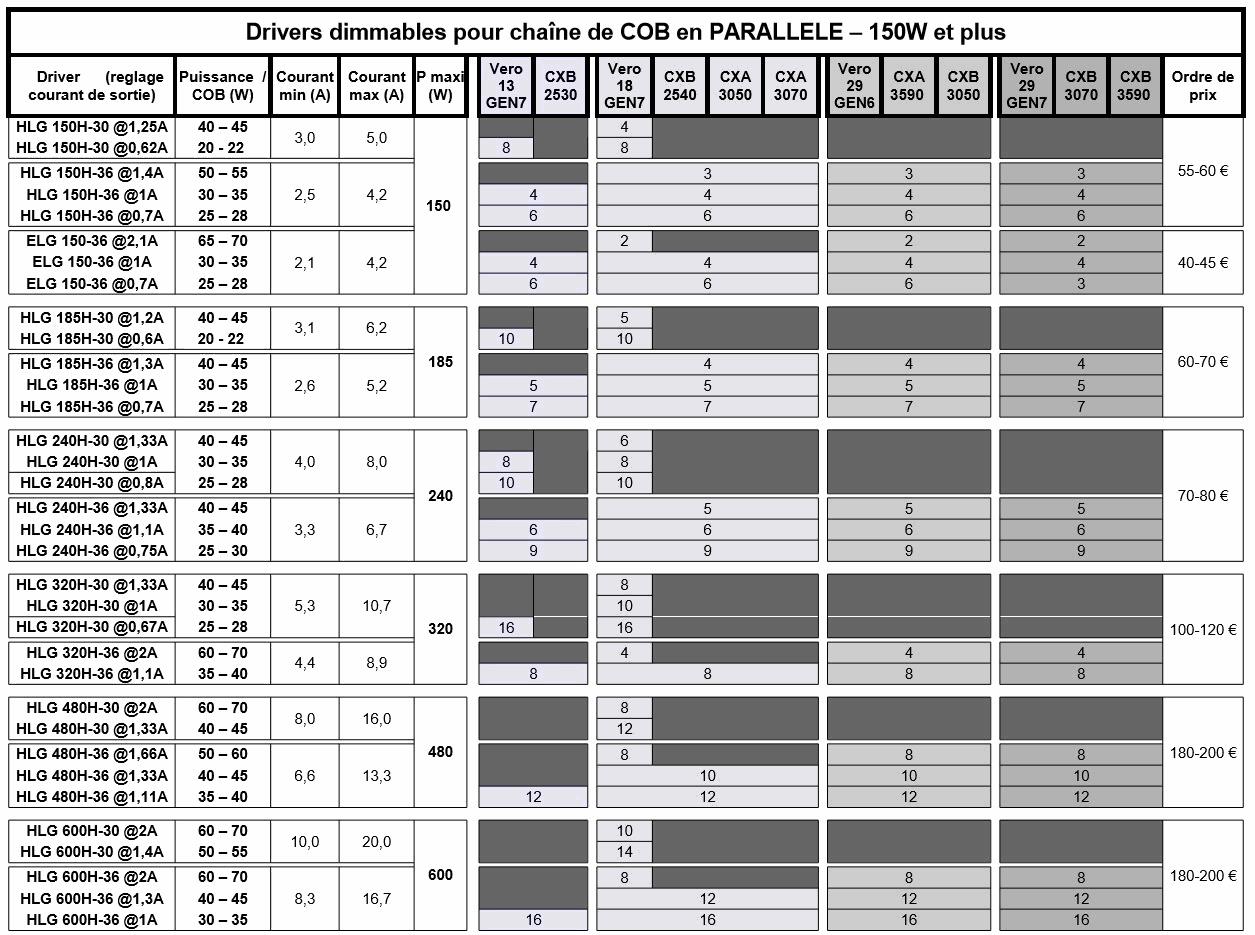

Drivers dimmables pour chaînes en parallèle > 150 W :
Un driver doit impérativement fournir un courant constant à nos COB ; les alimentation à tension constante ne fonctionneront donc pas !
Pour comprendre leur fonctionnement, je rappelle une règle de base de l'électricité :
"en convention émetteur/récepteur, si l'un impose la tension, l'autre impose le courant".
Cela signifie qu'avec un driver à courant constant, on imposera donc l'intensité (les mA) au COB, donc c'est le COB qui imposera la tension à fournir par le driver.
C'est l'inverse d'une prise de courant domestique : là, le réseau impose une tension constante (les 230V-50Hz) et ce sont les appareils que vous branchez dessus qui imposeront le courant.
Choix des drivers
On s'efforcera de choisir le couple driver/source de lumière le plus performant possible, énergétiquement parlant ; c'est à dire qu'on essaiera de charger le driver au maximum, pour avoir le meilleur facteur de puissance possible et ainsi éviter de gaspiller de l'électricité dans les pertes dues au traitement du signal de sortie.
En clair : si je veux alimenter mes COB à 150W maximum, je prendrais un driver 150W et pas un 185W réglé à 150W....
J'ai pour cela créé les tableaux ci-après, qui permettent de trouver le bon driver en fonction du type et du nombre de COB souhaités.
NB : j'ai volontairement omis les montages peu performants (<75% de charge du driver) et/ou les montages peu intéressants (exemple : aucun intérêt à tourner à moins de 500mA avec des puces haute puissance).
Nous ne parlons pour l'instant que de Meanwell, car il sont en position de leader sur le marché, que leur matériel est performant et d'excellent qualité mais aussi pour leur gamme très étendue, en terme de puissance et possibilités de gradation.
De plus : les séries HLG sont garanties 7 ans !
Sachez que d'autres marques existent et produisent du bon matériel, notamment Inventronics.
Lien vers la gamme complète Meanwell
Chez Meanwell, on distingue 2 types de drivers :
Les drivers à courant constant uniquement ; on les distingue grâce à la lettre "C" dans leur référence (ex : HGL-185H-C1400).
Les COB se connectent en série et c'est le montage recommandé pour nos puces.
* Les type "A" possèdent un potentiomètre interne (sous le capuchon plastique), permettant de régler l'intensité de sortie de 50 à 100%.
* Les types B, quant à eux sont gradables avec un signal de gradation externe ; soit un potentiomètre 100 kilo-ohms, soit un signal analogique 0-10V, soit un PWM 10V.
Les drivers à courant constant/tension constante ; on les distingue grâce à l'indication de la tension de sortie maximum, en fin de référence (ex : HLG-185H-36).
Les COB se connectent en parallèle mais ce montage est déconseillé par les fabricants.
* Les type "A" possèdent deux potentiomètres internes (sous les capuchons plastique), permettant de régler l'intensité de sortie de 50 à 100% en jouant sur Io et en laissant Vo à fond.
Mais on peut également régler la tension maxi, en jouant sur Vo -ce qui bridera le driver à la plage de tension Vo réglée.
* Les types B, quant à eux sont gradables avec un signal de gradation externe ; soit un potentiomètre 100 kilo-ohms, soit un signal analogique 0-10V, soit un PWM 10V.
Ce montage a toutefois ses limites avec certaines puces, qui réclament plus de 36V à un certain seuil d'intensité ; en effet, ces drivers sont limités à 36V maximum en sortie, ce qui bridera la puissance à environ :30W/COB avec des Vero 29 Gen6 et CXA 3070 ;
40W/COB avec des Vero 29 Gen7 et CXA 3050 ;
50W/COB avec des CXB 3050 et CXA 3590 ;
60W/COB avec des CXB 3590.
Les types A ne sont pas affectés par ce problème, car la tension maxi est réglable jusqu'à 38/40V.
NB : que l'on soit en série ou en parallèle, il est possible de graduer simultanément plusieurs drivers de type B, avec un seul potentiomètre.
Il faut, pour cela, diviser notre valeur de départ de 100Kilo-ohms par le nombre de drivers.
Exemple :
1 driver = 100K;
2 drivers = 100/2 = 50K;
3 drivers = 100/3 = 33K; etc, etc...
La résistance-talon (à mettre en série) doit elle aussi être adaptée, à 10% de la valeur du potard :
100K = résistance de 10K;
50K = résistance de 5K;
33K = résistance de 3.3K, etc, etc...
Les deux types de montages des COB :
Le montage en série :
Dans ce type de montage, le courant de sortie du driver est identique dans toute la boucle, quel que soit le nombre de COB ; donc la tension globale fournie sera la somme des tensions des COB.
C'est le montage recommandé pour les COB.
Avantages :
courant maximum fourni par le driver limité, donc en cas de défaillance d'une puce : les autres ne seront pas suralimentées ;
dans un montage série, chaque COB va réclamer au driver sa propre tension, ce qui permet de les faire fonctionner au seuil nominal de chacune ;
cela permet également d'éventuellement mélanger les marques/références, sous réserve qu'ils soient prévus pour l'intensité réglée sur le driver.
Inconvénients :
en cas de panne franche : difficulté à identifier la puce HS ; il faut toutes les tester une à une (mais généralement un COB se détériore progressivement, car les matrices internes sont indépendantes) ;
certains montages seront compliqués à mettre en oeuvre, car la tension globale réclamée par la chaîne dépassera de quelques volts la tension maxi du driver (notamment avec les Vero 29, CXA 3050 et CXA 3070);
Le montage en parallèle :
Ici, la tension de sortie du driver correspond à la chute de tension la plus importante de la chaîne, et l'intensité globale fournie par le driver correspond à la somme des courants des COB.
Avantages :
préservation de la continuité de service ; si un COB flanche complètement, les autres continueront à fonctionner (mais à puissance plus élevée !) ;
possibilité de moduler le nombre de COB comme on le souhaite ; l'intensité de sortie sera simplement divisée par le nombre de puces (exemple : sur un driver 120W-36, je peux mettre 2 x 60W, ou 3 x 40W, ou 4 x 30W, etc, etc) ;
possibilité d'avoir une très large plage de puissance avec les drivers de Type A, en jouant sur le potentiomètre Vo (ce qui bride le driver en tension);
Inconvénients :
intensité fournie par le driver bien plus élevée qu'en série, donc nécessite des câbles plus gros (rappel : 8A/mm²) ;
tension de sortie asservie au COB ayant la chute de tension la plus élevée ; donc toutes les puces reçoivent la même tension, ce qui peut faire dévier les COB moins demandeurs en tension et les dégrader progressivement ;
en cas de panne d'un COB, les autres se partageront l'intensité de sortie.
Eemple : si j'ai 3 puces alimentées à 1400mA, le driver fourni donc 4.2A en sortie.
Si une puce claque : les 2 autres recevront 4.2/2 = 2.1A chacune, ce qui peut les mettre en danger et les cramer à leur tour.
Les montages parallèles sont déconseillés par les fabricants ; mais si toutefois vous choisissez ce type de montage (emploi de Vero 29, notamment), on fera notamment attention :
au dissipateur, qui sera calculé avec une bonne marge de sécurité, afin d'éviter toute défaillance des COB ;
à ne jamais mixer des marques/références de COB sur un même driver ; toutes les puces devront être les mêmes !
dans l'idéal, chaque COB devrait être protégé par un fusible légèrement supérieur au courant d'alimentation, afin de protéger les COB restants en cas de défaillance de l'un d'entre eux. (Exemple : j'alimente 3 COB à 1A ; je les protège avec un fusible 1.5A en série);
A travailler bien en-dessous des valeurs maxis des puces (50W maxi pour une puce 100W, par exemple).
Tableaux de sélection des Drivers
Les cases en gris foncé indiquent :
s'il n'y a pas de nombre : que le montage n'est techniquement pas possible, ou pas intéressant ;
S'il y a un nombre : que le montage est possible mais que le driver est mal exploité.
Alimentation d'un seul COB :
Drivers dimmables pour chaînes jusqu'à 120 W :
Drivers non dimmables pour chaînes jusqu'à 150W :
Drivers dimmables pour chaînes en série > 150 W :
Drivers dimmables pour chaînes en parallèle > 150 W :
2.4 Les ventilateurs et alims DC
Les ventilateurs viennent en complément du dissipateur à ailettes ; leur rôle est d'évacuer la chaleur accumulée par le radiateur et donc d'aider l'ensemble dissipateur-COB à refroidir plus efficacement.
Toutefois, il ne devrait être vu que comme un complément du radiateur et non un composant indispensable du refroidissement des COB.
Si la ventilation (ventilo ou alimentation) venait à défaillir, le dissipateur devrait suffire à supporter le refroidissement du COB -sous risque de le détériorer.
On utilise généralement des ventilateurs PC ; ils sont relativement silencieux, consomment peu d'énergie et ne sont pas très chers.
Des ventilateurs 12V font très bien l'affaire et une alimentation réglable 5-12Vdc est pas mal pour moduler la vitesse des ventilos et réduire encore le bruit.
Câblage des ventilateurs en 12VDC (connexion en parallèle) :
Toutefois, il ne devrait être vu que comme un complément du radiateur et non un composant indispensable du refroidissement des COB.
Si la ventilation (ventilo ou alimentation) venait à défaillir, le dissipateur devrait suffire à supporter le refroidissement du COB -sous risque de le détériorer.
On utilise généralement des ventilateurs PC ; ils sont relativement silencieux, consomment peu d'énergie et ne sont pas très chers.
Des ventilateurs 12V font très bien l'affaire et une alimentation réglable 5-12Vdc est pas mal pour moduler la vitesse des ventilos et réduire encore le bruit.
Câblage des ventilateurs en 12VDC (connexion en parallèle) :
3 - Assemblage des panneaux
3.1 Matériel de base
Liste bien entendu non-exhaustive ; juste le strict minimum pour se lancer dans le bricolage :
Pince coupante
tournevis
perceuse/visseuse
mèche métal diam. 3mm
pince à dénuder et/ou couteau électricien (ou couteau bricolage)
pince à sertir (si utilisation de cosses/fiches à sertir)
Consommables
vis autoforantes diam 3.5-4 mm ou écrou/boulon/rondelle du même diamètre(fixation des COB sur le dissipateur) ;
fil électrique 1mm² (du noir et du rouge pour indiquer les polarités)
Connecteur MOLEX Pico EZMATE (si COB Bridgelux !)
pâte thermique (ou pad à découper) de bonne qualité ! (résistance thermique la plus basse possible) ;
gaine thermorétractable pour isolation des connexions/passages de câbles dans le métal ;
connectique de raccordement (sucres, wagos)
colliers de câblage (cable management et fixation des ventilos) ;
système d'accrochage (chainette/mousqueton ; sangles, easy-roll, ..)
facultatif : cosses "faston" à sertir ;
scotch électrique (iso tape, kapton, ...)
Pince coupante
tournevis
perceuse/visseuse
mèche métal diam. 3mm
pince à dénuder et/ou couteau électricien (ou couteau bricolage)
pince à sertir (si utilisation de cosses/fiches à sertir)
Consommables
vis autoforantes diam 3.5-4 mm ou écrou/boulon/rondelle du même diamètre(fixation des COB sur le dissipateur) ;
fil électrique 1mm² (du noir et du rouge pour indiquer les polarités)
Connecteur MOLEX Pico EZMATE (si COB Bridgelux !)
pâte thermique (ou pad à découper) de bonne qualité ! (résistance thermique la plus basse possible) ;
gaine thermorétractable pour isolation des connexions/passages de câbles dans le métal ;
connectique de raccordement (sucres, wagos)
colliers de câblage (cable management et fixation des ventilos) ;
système d'accrochage (chainette/mousqueton ; sangles, easy-roll, ..)
facultatif : cosses "faston" à sertir ;
scotch électrique (iso tape, kapton, ...)
3.2 Montage des panneaux
Le principe est d'une simplicité enfantine : on repère les trous sur le heatsink, on perce et on assemble (avec ou sans holder, selon le COB utilisé).
Restent à raccorder les COB au driver (série ou parallèle), les ventilos à l'alim 12V et zou !
Restent à raccorder les COB au driver (série ou parallèle), les ventilos à l'alim 12V et zou !
3.3 Schémas de câblage électriques
Câblage d'un potentiomètre pour dimmer les drivers Meanwell de type B :
La résistance en série sert de "talon" ; les drivers Meanwell interprètent la plage 0-10% comme un zéro et le driver ne s'allume pas ; le début de fonctionnement se trouve à 10% de gradation.
En plaçant cette résistance en série avec le potentiomètre, vous créez donc un point zéro qui est à 10kohm de résistance, donc le "0" du potentiomètre = 10% de l'intensité maxi, et le maxi du driver est donné à 100% du potentiomètre.
Mise en garde : ce montage a des limites avec certaines puces, qui réclament plus de 36V passé un certain seuil d'intensité.
En effet, les drivers Type B sont limités à 36V maximum en tension de sortie, ce qui limite la puissance à environ :
30W/COB avec des Vero 29 Gen6 et CXA 3070 ;
40W/COB avec des Vero 29 Gen7 et CXA 3050 ;
50W/COB avec des CXB 3050 et CXA 3590 ;
60W/COB avec des CXB 3590.
Les drivers de Type A ne sont pas affectés par ce problème, car le potentiomètre Vo permet de monter la tension de sortie maxi à 38/40V et donc couvrir toute la plage de tension nécessaire pour ces puces.
NB : il est également possible de graduer simultanément plusieurs drivers de type B, avec un seul potentiomètre.
Il faut, pour cela, diviser notre valeur de départ de 100Kilo-ohms par le nombre de drivers.
Exemple :
1 driver = 100K;
2 drivers = 100/2 = 50K;
3 drivers = 100/3 = 33K; etc, etc...
La résistance-talon (à mettre en série) doit elle aussi être adaptée, à 10% de la valeur du potard :
100K = résistance de 10K;
50K = résistance de 5K;
33K = résistance de 3.3K, etc, etc...
Cablage des COB en série :
Câblage des COB en parallèle :
Coupure des COB par interrupteurs, dans un montage en série :
Mise en garde : si vous utilisez ce montage, vérifiez bien que la tension minimale délivrée par le driver est inférieure à la tension réclamée par les COB encore allumés.
Exemple : si vous mettez 2 COB 36V en série, sur un driver qui délivre 70V minimum et que vous éteignez un COB : le COB restant sera alimenté en 70V !!!!
Danger pour le COB !
Si vous avez un doute : n'hésitez pas à demander....

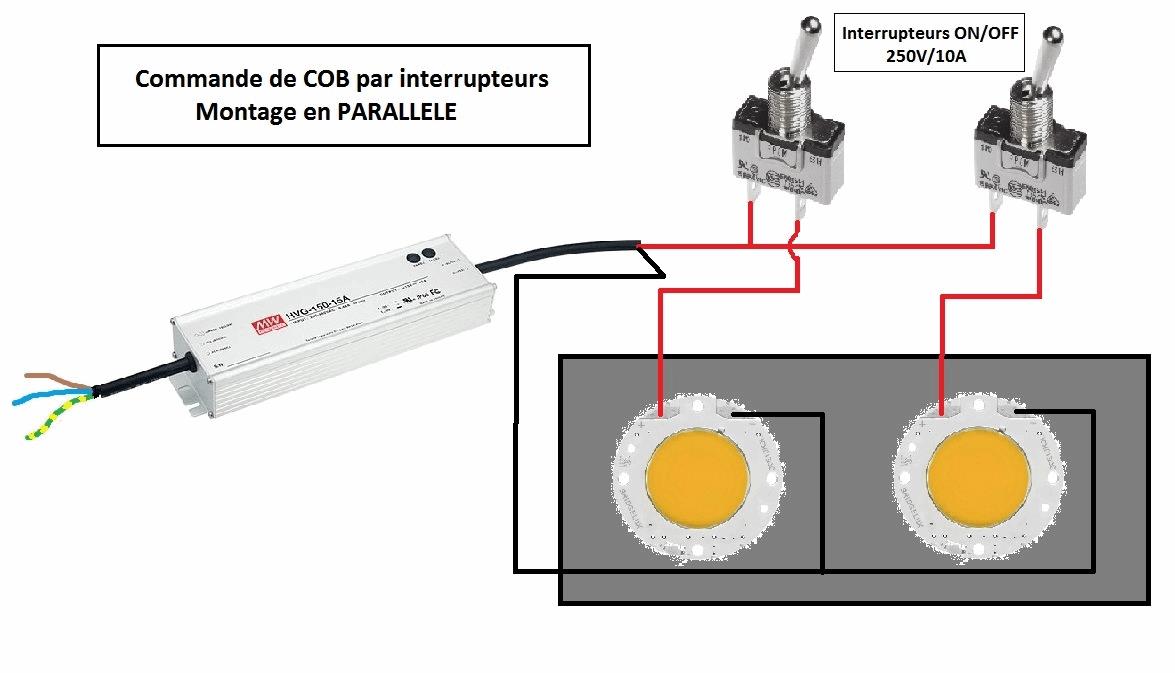

Coupure des COB par interrupteurs, dans un montage parallèle :
Câblage des ventilateurs en 12VDC (connexion en parallèle) :
Câblage d'un voltmètre/ampèremètre (0-100VDC/0-10A) dans un montage en série, pour la mesure de la puissance totale délivrée aux COB (sans shunt externe) :
Attention à la tension maxi en sortie de driver !
Si elle dépasse 100V : il faudra faire le montage de mesure sur un seul COB comme décrit juste après, ou prendre un moniteur 0-200V avec shunt externe comme décrit un peu plus bas.
Câblage d'un voltmètre/ampèremètre (0-100VDC/0-10A) dans un montage en série, pour la mesure de la puissance d'un seul COB (sans shunt externe) :
Ce montage s'utilise si votre driver délivre plus de 100V (que le moniteur ne supportera pas).
On mesure donc l'intensité globale de la chaîne, mais la tension d'un seul COB ; il faudra donc multiplier par le nombre de COB pour connaître la puissance globale délivrée.
Câblage d'un voltmètre/ampèremètre (0-100VDC/0-10A) dans un montage en parallèle, pour la mesure de la puissance totale délivrée aux COB (sans shunt externe) :
Les montages en parallèle étant par définition limités à la tension d'un seul COB (30-40V), il n'y a pas de souci notable à prendre en compte pour la mesure.
Attention toutefois à l'intensité maxi, qui ne doit pas dépasser 3 ou 4A (150W).
Pour les puissances >150W, voir les moniteurs avec shunt externe ci-après.
Câblage d'un voltmètre/ampèremètre 0-200VDC/0-10A dans un montage série, pour la mesure de puissance globale délivrée aux COB (avec shunt externe) :
Permet de mesurer la puissance globale de montages série, avec des drivers délivrant plus de 100V.
Le même modèle existe avec des shunts 20, 50 ou même 100A.

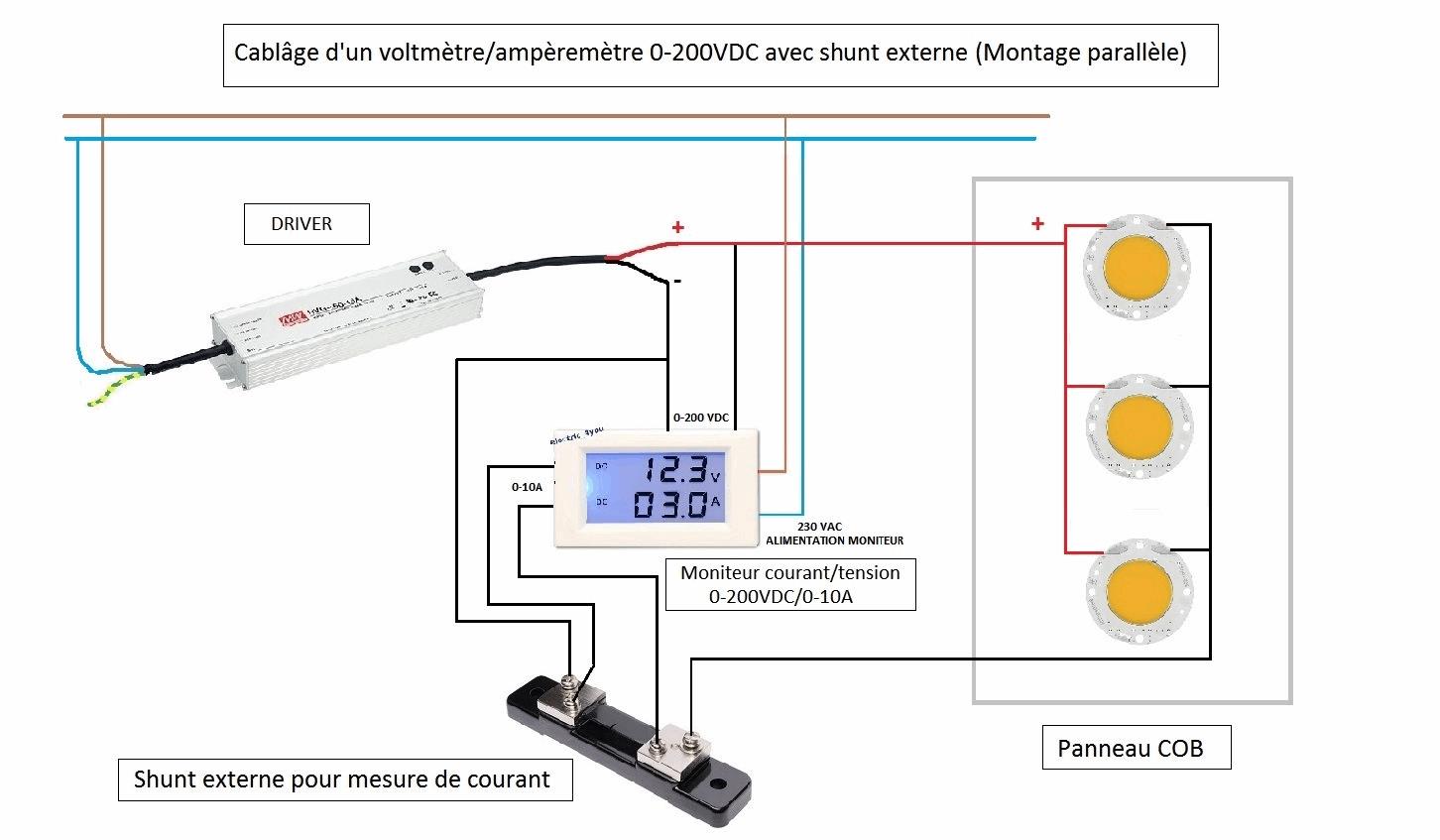

Câblage d'un voltmètre/ampèremètre 0-200VDC/0-10A dans un montage parallèle, pour la mesure de puissance globale délivrée aux COB (avec shunt externe) :
Permet de mesurer la puissance globale de montages parallèle réclamant de fortes intensités.
A utiliser impérativement si la puissance >150W.
Le même modèle existe avec des shunts 20, 50 ou même 100A.
La résistance en série sert de "talon" ; les drivers Meanwell interprètent la plage 0-10% comme un zéro et le driver ne s'allume pas ; le début de fonctionnement se trouve à 10% de gradation.
En plaçant cette résistance en série avec le potentiomètre, vous créez donc un point zéro qui est à 10kohm de résistance, donc le "0" du potentiomètre = 10% de l'intensité maxi, et le maxi du driver est donné à 100% du potentiomètre.
Mise en garde : ce montage a des limites avec certaines puces, qui réclament plus de 36V passé un certain seuil d'intensité.
En effet, les drivers Type B sont limités à 36V maximum en tension de sortie, ce qui limite la puissance à environ :
30W/COB avec des Vero 29 Gen6 et CXA 3070 ;
40W/COB avec des Vero 29 Gen7 et CXA 3050 ;
50W/COB avec des CXB 3050 et CXA 3590 ;
60W/COB avec des CXB 3590.
Les drivers de Type A ne sont pas affectés par ce problème, car le potentiomètre Vo permet de monter la tension de sortie maxi à 38/40V et donc couvrir toute la plage de tension nécessaire pour ces puces.
NB : il est également possible de graduer simultanément plusieurs drivers de type B, avec un seul potentiomètre.
Il faut, pour cela, diviser notre valeur de départ de 100Kilo-ohms par le nombre de drivers.
Exemple :
1 driver = 100K;
2 drivers = 100/2 = 50K;
3 drivers = 100/3 = 33K; etc, etc...
La résistance-talon (à mettre en série) doit elle aussi être adaptée, à 10% de la valeur du potard :
100K = résistance de 10K;
50K = résistance de 5K;
33K = résistance de 3.3K, etc, etc...
Cablage des COB en série :
Câblage des COB en parallèle :
Coupure des COB par interrupteurs, dans un montage en série :
Mise en garde : si vous utilisez ce montage, vérifiez bien que la tension minimale délivrée par le driver est inférieure à la tension réclamée par les COB encore allumés.
Exemple : si vous mettez 2 COB 36V en série, sur un driver qui délivre 70V minimum et que vous éteignez un COB : le COB restant sera alimenté en 70V !!!!
Danger pour le COB !
Si vous avez un doute : n'hésitez pas à demander....
Coupure des COB par interrupteurs, dans un montage parallèle :
Câblage des ventilateurs en 12VDC (connexion en parallèle) :
Câblage d'un voltmètre/ampèremètre (0-100VDC/0-10A) dans un montage en série, pour la mesure de la puissance totale délivrée aux COB (sans shunt externe) :
Attention à la tension maxi en sortie de driver !
Si elle dépasse 100V : il faudra faire le montage de mesure sur un seul COB comme décrit juste après, ou prendre un moniteur 0-200V avec shunt externe comme décrit un peu plus bas.
Câblage d'un voltmètre/ampèremètre (0-100VDC/0-10A) dans un montage en série, pour la mesure de la puissance d'un seul COB (sans shunt externe) :
Ce montage s'utilise si votre driver délivre plus de 100V (que le moniteur ne supportera pas).
On mesure donc l'intensité globale de la chaîne, mais la tension d'un seul COB ; il faudra donc multiplier par le nombre de COB pour connaître la puissance globale délivrée.
Câblage d'un voltmètre/ampèremètre (0-100VDC/0-10A) dans un montage en parallèle, pour la mesure de la puissance totale délivrée aux COB (sans shunt externe) :
Les montages en parallèle étant par définition limités à la tension d'un seul COB (30-40V), il n'y a pas de souci notable à prendre en compte pour la mesure.
Attention toutefois à l'intensité maxi, qui ne doit pas dépasser 3 ou 4A (150W).
Pour les puissances >150W, voir les moniteurs avec shunt externe ci-après.
Câblage d'un voltmètre/ampèremètre 0-200VDC/0-10A dans un montage série, pour la mesure de puissance globale délivrée aux COB (avec shunt externe) :
Permet de mesurer la puissance globale de montages série, avec des drivers délivrant plus de 100V.
Le même modèle existe avec des shunts 20, 50 ou même 100A.
Câblage d'un voltmètre/ampèremètre 0-200VDC/0-10A dans un montage parallèle, pour la mesure de puissance globale délivrée aux COB (avec shunt externe) :
Permet de mesurer la puissance globale de montages parallèle réclamant de fortes intensités.
A utiliser impérativement si la puissance >150W.
Le même modèle existe avec des shunts 20, 50 ou même 100A.
3.3 Réalisations diverses, exemples de montages
Par les membres du forum :
Par PierreRichard : Panneau LED DIY - par un noob pour les noob (JDB complet sur base Vero 29) ;
Par Phyldafghan : résume de fabrication de mes panneaux dans le topic des ledeux (sur base vero 29 également ) ;
Par bf2222 : transformation d'un panneau commercial en spot personnalisé COB et leds monos ;
Par Homo-Ruderalis : réalisation d'un panneau avec des Vero 29 ; explications détaillées sur le calcul du flux PPFD émis par les sources ;
Sur la toile :
Les vidéos de Gromau5 ; elles sont en anglais mais très facilement compréhensibles ; vraiment pas mal pour se donner une idée des étapes de montage.
Panneau 200W CXB par Green Genes Garden
Par PierreRichard : Panneau LED DIY - par un noob pour les noob (JDB complet sur base Vero 29) ;
Par Phyldafghan : résume de fabrication de mes panneaux dans le topic des ledeux (sur base vero 29 également ) ;
Par bf2222 : transformation d'un panneau commercial en spot personnalisé COB et leds monos ;
Par Homo-Ruderalis : réalisation d'un panneau avec des Vero 29 ; explications détaillées sur le calcul du flux PPFD émis par les sources ;
Sur la toile :
Les vidéos de Gromau5 ; elles sont en anglais mais très facilement compréhensibles ; vraiment pas mal pour se donner une idée des étapes de montage.
Panneau 200W CXB par Green Genes Garden
4- Fournisseurs (COB, drivers, dissip' et composants élecs)
COB :
Shenzen Kingbrite (alibaba) : site chinois de VPC ; les meilleurs tarifs pour les COB.
Frais d'envoi relativement élevés si l'on prend du "lourd" (drivers/heatsinks) et envoi par transporteur si > 1kg, donc dédouanement automatique.
En revanche, sur des commandes < 1kg : possibilité de négocier avec le vendeur une valeur douanière déclarée faible et un envoi par China Post, pour éviter le dédouanement MAIS ça reste la loterie (contrôle douanier possible), donc à vos risques et périls...
Cutter ; site australien de VPC électronique ; attention aux frais (TVA 20% + dédouanement) ;
Digikey ; site US de matériel électronique ; proposent COB et composants électroniques divers.
Tarifs américains, donc relativement élevés et prévoir des frais supplémentaires à la livraison (TVA 20% et frais fixes de transporteur ~15€).
Expédition rapide (reçu sous 3-4 jours), colis soignés, pas mal de stock.
RapidLed : site américain, uniquement dédié à l'éclairage horticole ; propose des pièces détachées (COB, lentilles, LEDs mono, heatsinks, etc..) ainsi que des kits DiY.
Gamme très complète ; tarifs "ricains" mais relativement corrects.
Attention au dédouanement également....
Arrow.com : idem que Digikey ou Rapidled ; dédouanement également.
Todogrowled : site espagnol ; proposent des spots et panneaux qu'ils montent eux-mêmes, mais également des COB, dissipateurs et drivers (pas de dédouanement car zone UE) ;
Rubol.nl : site néerlandais (donc pas de dédouanement) ; que de l'éclairage horticole, propose pièces détachées et kits à assembler. Attention, tarifs indiqués hors taxes (TVA à ajouter).
Drivers :
TME : site tchèque ; livraison rapide et soignée ; attention, les tarifs du site sont indiqués hors taxe (TVA 20%) ;
Mouser : site US ; total de commande incluant les frais ;
Future electronics : idem que mouser ;
Shenzen Kingbrite : même remarques que pour les COB ; à noter qu'ils ne vendent pas de drivers seuls mais uniquement si vous prenez des COB.
Dissipateurs :
TME : voir ci-dessus ; pas mal de modèles dispos, différentes tailles et formes de radiateurs ;
Cutter : voir ci-dessus ; vendent notamment les MECHATRONIX Moduled Mega et LPF11080 Pin fin ;
Todogrowled : voir ci-dessus ;
RapidLed : idem ;
Arrow.com : idem ;
Rubol.nl : idem
Alims 12V/ventilateurs/câbles/composants élec et petites fournitures :
Conrad ; probablement pas les moins chers mais beaucoup de référence et de stock ; pratique pour grouper les achats et limiter les FDP ;
LDLC ; idem ;
RS Online : idem ;
Farnell : idem
Je conseille tout de même de comparer avec des marchands e-bay, amazon, etc... les prix peuvent être plus intéressants.
Shenzen Kingbrite (alibaba) : site chinois de VPC ; les meilleurs tarifs pour les COB.
Frais d'envoi relativement élevés si l'on prend du "lourd" (drivers/heatsinks) et envoi par transporteur si > 1kg, donc dédouanement automatique.
En revanche, sur des commandes < 1kg : possibilité de négocier avec le vendeur une valeur douanière déclarée faible et un envoi par China Post, pour éviter le dédouanement MAIS ça reste la loterie (contrôle douanier possible), donc à vos risques et périls...
Cutter ; site australien de VPC électronique ; attention aux frais (TVA 20% + dédouanement) ;
Digikey ; site US de matériel électronique ; proposent COB et composants électroniques divers.
Tarifs américains, donc relativement élevés et prévoir des frais supplémentaires à la livraison (TVA 20% et frais fixes de transporteur ~15€).
Expédition rapide (reçu sous 3-4 jours), colis soignés, pas mal de stock.
RapidLed : site américain, uniquement dédié à l'éclairage horticole ; propose des pièces détachées (COB, lentilles, LEDs mono, heatsinks, etc..) ainsi que des kits DiY.
Gamme très complète ; tarifs "ricains" mais relativement corrects.
Attention au dédouanement également....
Arrow.com : idem que Digikey ou Rapidled ; dédouanement également.
Todogrowled : site espagnol ; proposent des spots et panneaux qu'ils montent eux-mêmes, mais également des COB, dissipateurs et drivers (pas de dédouanement car zone UE) ;
Rubol.nl : site néerlandais (donc pas de dédouanement) ; que de l'éclairage horticole, propose pièces détachées et kits à assembler. Attention, tarifs indiqués hors taxes (TVA à ajouter).
Drivers :
TME : site tchèque ; livraison rapide et soignée ; attention, les tarifs du site sont indiqués hors taxe (TVA 20%) ;
Mouser : site US ; total de commande incluant les frais ;
Future electronics : idem que mouser ;
Shenzen Kingbrite : même remarques que pour les COB ; à noter qu'ils ne vendent pas de drivers seuls mais uniquement si vous prenez des COB.
Dissipateurs :
TME : voir ci-dessus ; pas mal de modèles dispos, différentes tailles et formes de radiateurs ;
Cutter : voir ci-dessus ; vendent notamment les MECHATRONIX Moduled Mega et LPF11080 Pin fin ;
Todogrowled : voir ci-dessus ;
RapidLed : idem ;
Arrow.com : idem ;
Rubol.nl : idem
Alims 12V/ventilateurs/câbles/composants élec et petites fournitures :
Conrad ; probablement pas les moins chers mais beaucoup de référence et de stock ; pratique pour grouper les achats et limiter les FDP ;
LDLC ; idem ;
RS Online : idem ;
Farnell : idem
Je conseille tout de même de comparer avec des marchands e-bay, amazon, etc... les prix peuvent être plus intéressants.
5 - Accessoires utiles & petit matériel (visserie, boutons, etc...)
*** En cours ***
Ajouter :
- carte conversion PWM 5V -> 0-10V driver ;
- Cartes PWM rapidled ;
- cartes alimentation et contrôle ventilos 12V ;
Ajouter :
- carte conversion PWM 5V -> 0-10V driver ;
- Cartes PWM rapidled ;
- cartes alimentation et contrôle ventilos 12V ;
6 - Exemples de configurations
Comment déterminer sa config ?
Avant tout : il faut connaître la surface à éclairer ; on partira sur une base de puissance de 30 à 45W, pour 1 pied carré (30x30 cm).
Exemple : prenons un placard de 90 x 60
Cela nous fait donc : 3 x 2 = 6 pieds² ; nous aurons donc besoin de 180 à 270W, qui peuvent être répartis de différentes manières :
6 COB à 30-45W chacun : la meilleure couverture lumineuse mais la plus coûteuse ; idéal pour des cultures type SOG/SCROG et/ou avec faible hauteur cultivable ;
Les lentilles/réflecteurs (~60°) peuvent être utiles, sur ce type de config.
5 COB à 40-55W chacun : compromis entre les 2, set-up "passe-partout".
Lentilles/réflecteurs utiles mais pas indispensables (60-80°).
4 COB à 50-65W chacun : couverture lumineuse moins homogène mais plus de puissance sur le flux ; à préférer pour les cultures "classiques" et à éviter si peu de hauteur dispo ;
Lentilles/réflecteurs pas forcément utiles, ou alors à large faisceau (90°).
Dissipation à ne pas négliger, car COB poussés à forte puissance.
Avant tout : il faut connaître la surface à éclairer ; on partira sur une base de puissance de 30 à 45W, pour 1 pied carré (30x30 cm).
Exemple : prenons un placard de 90 x 60
Cela nous fait donc : 3 x 2 = 6 pieds² ; nous aurons donc besoin de 180 à 270W, qui peuvent être répartis de différentes manières :
6 COB à 30-45W chacun : la meilleure couverture lumineuse mais la plus coûteuse ; idéal pour des cultures type SOG/SCROG et/ou avec faible hauteur cultivable ;
Les lentilles/réflecteurs (~60°) peuvent être utiles, sur ce type de config.
5 COB à 40-55W chacun : compromis entre les 2, set-up "passe-partout".
Lentilles/réflecteurs utiles mais pas indispensables (60-80°).
4 COB à 50-65W chacun : couverture lumineuse moins homogène mais plus de puissance sur le flux ; à préférer pour les cultures "classiques" et à éviter si peu de hauteur dispo ;
Lentilles/réflecteurs pas forcément utiles, ou alors à large faisceau (90°).
Dissipation à ne pas négliger, car COB poussés à forte puissance.
Ensuite, on choisit ses COB (en fonction de son budget, il faut bien le dire), ce qui nous permettra de déterminer la puissance calorique à dissiper -grâce à l'efficacité des COB (données dans les datasheets et synthétisées dans les tableaux ci-dessous).
Une fois la puissance calorique déterminée : on peut choisir son radiateur... puis on finit par le driver, en fonction de la puissance et du nombre de COB à alimenter.
Les propositions ci-dessous ne sont que des "bases de réflexion" ; n"hésitez pas à proposer vos propres projets... et à en discuter avec la communauté !
Je vous conseille également de croiser les infos ci-dessous avec les tableaux en section "driver", afin de vérifier la compatibilité driver/nombre de COB de vos projets.
----------------------------------------------------------------
Espace FLO de 0.1 à 0.3 m² (30x30 à 50-60x60)
Puissance : 30 à 150W ; équivalence HPS : 50 à 220W
COB 2700 à 3500K
Config 4 COB - 40x40 à 60x60 :
COB : 4 x Vero 13 : 40-50€ ;
- ou 4 x Vero 18 : 60-80€ ;
- ou 4 x CXB 2530 + holders : 80-100€ ;
- ou 4 x Vero 29 : 120-140€ ;
- ou 4 x CXB 2540 + holders : 140-160€ ;
Driver 75W (40x40-50) : 1 x ELG 75-C500, ou ELG 75-36, ou HLG 80H-30 : 35-40€ ;
- ou 100W (50x50) : 1 x ELG 100-C700, ou ELG 100-36, ou HLG 100H-36 : 40-45€ ;
- ou 120W (50x60) : 1 x HLG 120H-36 : 55-60€ ; ou 2 x HLG-60H-36 : 70-80€ ;
- ou 150W (50-60x60) : 1 x HLG 120H-C1050, ou HLG-150H-36, ou ELG 150-36 : 45 à 60€ ;
Dissipateurs : 4 x Arctic Alpine 11 : ~50€
- ou 4 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~100€/ ;
- ou rad alu à ailettes : 2 x 50cms A5724, ou A4291, ou A52317 : 20 à 50€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 30-50€.
Budget global : de 170 à 300€ selon la config ; soit de 1.3 à 2€/W.
Pas tellement d'intérêt à mettre des COB haute puissance/efficacité (CXB 3xxx).
Config 3 COB - 40x40 à 50-60x60 :
COB : 3 x Vero 13 : 30-40€ ;
- ou 3 x Vero 18 : 45-60€ ;
- ou 3 x CXB 2530 + holders : 60-80€ ;
- ou 3 x Vero 29 : 90-110€ ;
- ou 3 x CXB 2540 + holders : 100-120€ ;
- ou 3 x CXA 3050/3070 : 110-130€ ;
- ou 3 x CXB 3050/3070/3590 : 120-160€ ;
Driver 75W (40x40-50) : 1 x ELG 75-C500, ou ELG 75-36, ou HLG 80H-30 : 35-40€ ;
- ou 100W (50x50) : 1 x ELG 100-C700, ou ELG 100-36, ou HLG 100H-36 : 40-45€ ;
- ou 120W (50x60) : 1 x HLG 120H-36 : 55-60€ ;
- ou 150W (50-60x60 - privilégier les COB haute puissance) : 1 x HLG 120H-C1400, ou HLG-150H-36, ou ELG 150-36 : 45 à 60€ ;
Dissipateurs : 3 x Arctic Alpine 11 : 35-40€
- ou 3 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~75€/ ;
- ou rad alu à ailettes :1 x 50cms A5724, ou 3 X 30cms A6023 : 20 à 40€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 30-40€.
Budget global : de 150 à 300€ selon la config ; soit de 1.2 à 2€/W.
COB haute puissance (Vero29 ; CXB 3xxx) envisageables ; meilleure efficacité mais budget +++
COB basse et moyenne puissance (Vero13/18 ; CXB 2xxx ; CXA 3xxx) à privilégier, quand peu de hauteur cultivable.
Config 2 COB - 30x40 à 50x50 :
COB : 2 x Vero 13 : 20-25€ ;
- ou 2 x Vero 18 : 30-40€ ;
- ou 2 x CXB 2530 + holders : 40-50€ ;
- ou 2 x Vero 29 : 60-70€ ;
- ou 2 x CXB 2540 + holders : 60-80€ ;
- ou 2 x CXA 3050/3070 : 70-90€ ;
- ou 2 x CXB 3050/3070/3590 : 80-120€ ;
Driver 75W (40x40-50) : 1 x ELG 75-C500, ou ELG 75-36, ou HLG 80H-30 : 35-40€ ;
- ou 100W (50x50 ; privilégier des COB haute puissance) : 1 x ELG 100-C700, ou ELG 100-36, ou HLG 100H-36 : 40-45€ ;
- ou 120W (50-60x60 - déconseillé sur COB basse puissance) : 1 x HLG 120H-36 : 55-60€ ;
Dissipateurs : 2 x Arctic Alpine 11 (déconseillé pour driver 120W) : ~25€ ;
- ou 2 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~50€/ ;
- ou rad alu à ailettes 50cms A5724, ou 2 x 30cms A6023, ou SK47 : 25 à 70€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 20-30€.
Budget global : de 110 à 250€ selon la config ; soit de 1 à 2€/W.
COB haute puissance (Vero29 ; CXB 3xxx) envisageables ; meilleure efficacité mais budget +++
COB basse et moyenne puissance (Vero13/18 ; CXB 2xxxx ; CXA 3xxx) à privilégier quand peu de hauteur cultivable.
Config Mono COB - 30x30 à 40x40 :
COB : 1 x Vero 13 : 10-15€ ;
- ou 1 x Vero 18 : 15-20€ ;
- ou 1 x CXB 2530 + holders : 20-30€ ;
- ou 1 X Vero 29 : 30-35€ ;
- ou 1 x CXB 2540 + holders : 30-40€ ;
- ou 1 X CXA 3050/3070 : 35-45€ ;
- ou 1 x CXB 3050/3070/3590 : 40-60€ ;
Driver 35 W (30x30-40) : 1 x APC 35-700 (non dimmable) : 15-20€ ;
- ou 40W (30x40) : 1 x HLG 40H-36 : 35-40€ ;
- ou 60W (40x40 - déconseillé sur COB basse puissance) : 1 x LPC 60-1400 (non dimmable) : 20-25€ ; ou 1 x CLG 60-36, ou HLG 60H-36 : 35-40€ ;
- ou 75-80W (40x40-50 - COB haute puissance uniquement) : 1 x ELG 75-36, ou HLG-80H-36 : 35-50€
Dissipateurs : 1 x Arctic Alpine 11 (déconseillé pour drivers > 40W) : ~12€ ;
- ou 1 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~25€/ ;
- ou 1 x rad alu à ailettes 30cms, A6023, ou SK47 : 20 à 40€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 15-20€.
Budget global : de 75 à 170€ selon la config ; soit de 1.1 à 2.8€/W.
COB haute puissance (Vero 29 ; CXB 3xxx) à privilégier sur ce type de config'.
COB basse et moyenne puissance (Vero13/18 ; CXB 2xxx ; CXA 3xxx) envisageables jusqu'à 60W mais prévoir une dissipation en conséquence.
COB : 4 x Vero 13 : 40-50€ ;
- ou 4 x Vero 18 : 60-80€ ;
- ou 4 x CXB 2530 + holders : 80-100€ ;
- ou 4 x Vero 29 : 120-140€ ;
- ou 4 x CXB 2540 + holders : 140-160€ ;
Driver 75W (40x40-50) : 1 x ELG 75-C500, ou ELG 75-36, ou HLG 80H-30 : 35-40€ ;
- ou 100W (50x50) : 1 x ELG 100-C700, ou ELG 100-36, ou HLG 100H-36 : 40-45€ ;
- ou 120W (50x60) : 1 x HLG 120H-36 : 55-60€ ; ou 2 x HLG-60H-36 : 70-80€ ;
- ou 150W (50-60x60) : 1 x HLG 120H-C1050, ou HLG-150H-36, ou ELG 150-36 : 45 à 60€ ;
Dissipateurs : 4 x Arctic Alpine 11 : ~50€
- ou 4 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~100€/ ;
- ou rad alu à ailettes : 2 x 50cms A5724, ou A4291, ou A52317 : 20 à 50€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 30-50€.
Budget global : de 170 à 300€ selon la config ; soit de 1.3 à 2€/W.
Pas tellement d'intérêt à mettre des COB haute puissance/efficacité (CXB 3xxx).
Config 3 COB - 40x40 à 50-60x60 :
COB : 3 x Vero 13 : 30-40€ ;
- ou 3 x Vero 18 : 45-60€ ;
- ou 3 x CXB 2530 + holders : 60-80€ ;
- ou 3 x Vero 29 : 90-110€ ;
- ou 3 x CXB 2540 + holders : 100-120€ ;
- ou 3 x CXA 3050/3070 : 110-130€ ;
- ou 3 x CXB 3050/3070/3590 : 120-160€ ;
Driver 75W (40x40-50) : 1 x ELG 75-C500, ou ELG 75-36, ou HLG 80H-30 : 35-40€ ;
- ou 100W (50x50) : 1 x ELG 100-C700, ou ELG 100-36, ou HLG 100H-36 : 40-45€ ;
- ou 120W (50x60) : 1 x HLG 120H-36 : 55-60€ ;
- ou 150W (50-60x60 - privilégier les COB haute puissance) : 1 x HLG 120H-C1400, ou HLG-150H-36, ou ELG 150-36 : 45 à 60€ ;
Dissipateurs : 3 x Arctic Alpine 11 : 35-40€
- ou 3 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~75€/ ;
- ou rad alu à ailettes :1 x 50cms A5724, ou 3 X 30cms A6023 : 20 à 40€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 30-40€.
Budget global : de 150 à 300€ selon la config ; soit de 1.2 à 2€/W.
COB haute puissance (Vero29 ; CXB 3xxx) envisageables ; meilleure efficacité mais budget +++
COB basse et moyenne puissance (Vero13/18 ; CXB 2xxx ; CXA 3xxx) à privilégier, quand peu de hauteur cultivable.
Config 2 COB - 30x40 à 50x50 :
COB : 2 x Vero 13 : 20-25€ ;
- ou 2 x Vero 18 : 30-40€ ;
- ou 2 x CXB 2530 + holders : 40-50€ ;
- ou 2 x Vero 29 : 60-70€ ;
- ou 2 x CXB 2540 + holders : 60-80€ ;
- ou 2 x CXA 3050/3070 : 70-90€ ;
- ou 2 x CXB 3050/3070/3590 : 80-120€ ;
Driver 75W (40x40-50) : 1 x ELG 75-C500, ou ELG 75-36, ou HLG 80H-30 : 35-40€ ;
- ou 100W (50x50 ; privilégier des COB haute puissance) : 1 x ELG 100-C700, ou ELG 100-36, ou HLG 100H-36 : 40-45€ ;
- ou 120W (50-60x60 - déconseillé sur COB basse puissance) : 1 x HLG 120H-36 : 55-60€ ;
Dissipateurs : 2 x Arctic Alpine 11 (déconseillé pour driver 120W) : ~25€ ;
- ou 2 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~50€/ ;
- ou rad alu à ailettes 50cms A5724, ou 2 x 30cms A6023, ou SK47 : 25 à 70€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 20-30€.
Budget global : de 110 à 250€ selon la config ; soit de 1 à 2€/W.
COB haute puissance (Vero29 ; CXB 3xxx) envisageables ; meilleure efficacité mais budget +++
COB basse et moyenne puissance (Vero13/18 ; CXB 2xxxx ; CXA 3xxx) à privilégier quand peu de hauteur cultivable.
Config Mono COB - 30x30 à 40x40 :
COB : 1 x Vero 13 : 10-15€ ;
- ou 1 x Vero 18 : 15-20€ ;
- ou 1 x CXB 2530 + holders : 20-30€ ;
- ou 1 X Vero 29 : 30-35€ ;
- ou 1 x CXB 2540 + holders : 30-40€ ;
- ou 1 X CXA 3050/3070 : 35-45€ ;
- ou 1 x CXB 3050/3070/3590 : 40-60€ ;
Driver 35 W (30x30-40) : 1 x APC 35-700 (non dimmable) : 15-20€ ;
- ou 40W (30x40) : 1 x HLG 40H-36 : 35-40€ ;
- ou 60W (40x40 - déconseillé sur COB basse puissance) : 1 x LPC 60-1400 (non dimmable) : 20-25€ ; ou 1 x CLG 60-36, ou HLG 60H-36 : 35-40€ ;
- ou 75-80W (40x40-50 - COB haute puissance uniquement) : 1 x ELG 75-36, ou HLG-80H-36 : 35-50€
Dissipateurs : 1 x Arctic Alpine 11 (déconseillé pour drivers > 40W) : ~12€ ;
- ou 1 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~25€/ ;
- ou 1 x rad alu à ailettes 30cms, A6023, ou SK47 : 20 à 40€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 15-20€.
Budget global : de 75 à 170€ selon la config ; soit de 1.1 à 2.8€/W.
COB haute puissance (Vero 29 ; CXB 3xxx) à privilégier sur ce type de config'.
COB basse et moyenne puissance (Vero13/18 ; CXB 2xxx ; CXA 3xxx) envisageables jusqu'à 60W mais prévoir une dissipation en conséquence.
----------------------------------------------------------------
Espace FLO de 0.3 à 0.6 m² (50x60 à 70-80x80)
Puissance : 120 à 250W ; équivalence HPS : 180 à 350W
COB 2700 à 3500K
Config 6 COB - 50x60 à 80x80 :
COB : 6 x Vero 13 : 60-75€ ;
- ou 6 x Vero 18 : 90-120€ ;
- ou 6 x CXB 2530 : 120-150€ ;
- ou 6 x Vero 29 : 180-200€ ;
- ou 6 x CXB 2540 : 200-240€ ;
- ou 6 x CXA 3050/3070 + holders : 210-260€ ;
- ou 6 x CXB 3050/3070 + holders : 250-300€ ;
- ou 6 x CXB 3590 + holders : 300-350€ ;
Driver 150W (50-60x60) : 1 x HLG 120H-C700, ou HLG 150H-36, ou ELG 150-36 : 45 à 60€ ;
- ou 185W (60x60-70x80) : 1 x HLG-185H-36 : 60-70€ ;
- ou 240-250W (80x80) : 1 x HLG-240H-36, ou 240H-C1050 : 60-70€ ; ou 2 x HLG-120H-36 : 110-120€ ;
Dissipateurs : 6 x Arctic Alpine 11 : ~75€ ;
- ou 6 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~150€/ ;
- ou 1 x rad alu à ailettes 1 mètre (à couper) A4291, ou A6023, ou SK47 ; ou 2 x rads 50cms A5724 : 50 à 140€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 50-80€.
Budget global : de 250 à 600€ selon la config ; soit de 1.2 à 2.5€/W.
COB haute puissance (Vero29 ; CXB 3xxx) envisageables ; meilleure efficacité mais budget +++
COB basse et moyenne puissance (Vero13-18 ; CXB 2xxx ; CXA 3xxx) à privilégier, quand peu de hauteur cultivable.
Config 5 COB - 50x60 à 70x80 :
COB : 5 x Vero 13 : 50-60€ ;
- ou 5 x Vero 18 : 75-100€ ;
- ou 5 x CXB 2530 : 100-150€ ;
- ou 5 x Vero 29 : 150-180€ ;
- ou 5 x CXB 2540 : 170-200€ ;
- ou 5 x CXA 3050/3070 + holders : 180-220€ ;
- ou 5 x CXB 3050/3070 + holders : 200-250€ ;
- ou 5 x CXB 3590 + holders : 250-300€ ;
Driver 150W (50-60x60) : 1 x HLG-150H-36, ou ELG-150-36 : 45 à 60€ ;
- ou 185-200W (60x70-70x80) : 1 x HLG-185H-36, ou HLG-185H-C1050 : 60-70€ ;
- ou 240-250W (80x80) : 1 x HLG-240H-36, ou 240H-C1400 : 60-70€
Dissipateurs : 5 x Arctic Alpine 11 : ~60€
- ou 5 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~120€/ ;
- ou 1 x rad alu à ailettes 1 mètre (à couper) A4291, ou A6023, ou SK47 ; ou 2 x rads 50cms A5724 : 50 à 140€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 50-80€.
Budget global : de 250 à 550€ selon la config ; soit de 1.2 à 2.2€/W.
COB haute puissance (Vero29 ; CXB 3xxx) envisageables ; meilleure efficacité mais budget +++
COB basse puissance (Vero13/18 ; CXB 2xxx ; CXA 3xxxx) à privilégier, quand peu de hauteur cultivable.
Config 4 COB - 50x60 à 80x80 :
COB : 4 x Vero 13 : 40-50€ ;
- ou 4 x Vero 18 : 60-80€ ;
- ou 4 x CXB 2530 : 80-120€ ;
- ou 4 x Vero 29 : 110-150€ ;
- ou 4 x CXB 2540 : 140-160€ ;
- ou 4 x CXA 3050/3070 + holders : 140-180€ ;
- ou 4 x CXB 3050/3070 + holders : 160-200€ ;
- ou 4 x CXB 3590 + holders : 200-240€ ;
Driver 150W (50x60) : 1 x HLG 120H-C1050, ou HLG-150H-36, ou ELG-150-36 : 55-70€
- ou 185W (60x60) : 1 x HLG-185H-36 : 60-70€ ;
- ou 200W (60-70x70) : 1x HLG-185H-C1400 (vérifier les COB compatibles) : 60-70€ ;
- ou 240-250W (70-80x80 - déconseillé sur COB basse puissance)) : 1 x HLG-240H-36 : 60-70€ ; ou 2 x HLG-120H-36 : 110-120€ ;
- ou 300W (80x80 ; COB haute puissance uniquement) : 2 x HLG 150H-36, ou ELG 150-36 : 90-120€
Dissipateurs : 4 x Arctic Alpine 11 (déconseillé pour driver >200W) : ~50€ ;
- ou 4 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~100€/ ;
- ou 1 x rad alu à ailettes 1 mètre (à couper) A4291, ou A6023, ou SK47 ; ou 2 x rads 50cms A5724 : 50 à 140€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 30-60€.
Budget global : de 180 à 500€, selon la config ; soit de 0.9 à 2€/W.
COB haute puissance (Vero29 ; CXB 3xxx) à privilégier sur les plus grands espaces
COB basse et moyenne puissance (Vero13/18 ; CXB 2xxx , CXA 3xxx) à privilégier quand peu de hauteur cultivable et/ou petits espaces.
Config 3 COB : 50-60x60 :
COB : 3 x Vero 13 : 30-40€ ;
- ou 3 x Vero 18 : 45-60€ ;
- ou 3 x CXB 2530 + holders : 60-80€ ;
- ou 3 x Vero 29 : 90-110€ ;
- ou 3 x CXB 2540 + holders : 100-120€ ;
- ou 3 x CXA3050/3070 : 110-130€ ;
- ou 3 x CXB3050/3070/3590 : 120-160€ ;
Driver 150W (50-60x60) : 1 x HLG 120H-C1050, ou HLG-150H-36, ou ELG-150-36 : 55-70€
- ou 185W (60x60) - déconseillé sur COB basse puissance) : 1 x HLG-185H-36 : 60-70€ ;
- ou 200W (60X60) : 1x HLG-185H-C1400 (vérifier les COB compatibles) : 60-70€ ;
Dissipateurs : 3 x Arctic Alpine 11 (déconseillé pour drivers >150W) : ~35€
- ou 3 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~75€/ ;
- ou rad alu à ailettes :1 x 50cms A5724, ou A4291, ou A6093, ou SK47 ; ou 3 X 30cms A6023 : 25 à 140€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 20-40€.
Budget global : de 150 à 300€ selon la config ; soit de 1.2 à 2€/W.
COB haute puissance (Vero29 ; CXB 3xxx) à privilégier sur ce type de config'.
COB basse et moyenne puissance (Vero13-18 ; CXB 2xxx ; CXA 3xxxx) envisageables, si peu de hauteur cultivable.
COB : 6 x Vero 13 : 60-75€ ;
- ou 6 x Vero 18 : 90-120€ ;
- ou 6 x CXB 2530 : 120-150€ ;
- ou 6 x Vero 29 : 180-200€ ;
- ou 6 x CXB 2540 : 200-240€ ;
- ou 6 x CXA 3050/3070 + holders : 210-260€ ;
- ou 6 x CXB 3050/3070 + holders : 250-300€ ;
- ou 6 x CXB 3590 + holders : 300-350€ ;
Driver 150W (50-60x60) : 1 x HLG 120H-C700, ou HLG 150H-36, ou ELG 150-36 : 45 à 60€ ;
- ou 185W (60x60-70x80) : 1 x HLG-185H-36 : 60-70€ ;
- ou 240-250W (80x80) : 1 x HLG-240H-36, ou 240H-C1050 : 60-70€ ; ou 2 x HLG-120H-36 : 110-120€ ;
Dissipateurs : 6 x Arctic Alpine 11 : ~75€ ;
- ou 6 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~150€/ ;
- ou 1 x rad alu à ailettes 1 mètre (à couper) A4291, ou A6023, ou SK47 ; ou 2 x rads 50cms A5724 : 50 à 140€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 50-80€.
Budget global : de 250 à 600€ selon la config ; soit de 1.2 à 2.5€/W.
COB haute puissance (Vero29 ; CXB 3xxx) envisageables ; meilleure efficacité mais budget +++
COB basse et moyenne puissance (Vero13-18 ; CXB 2xxx ; CXA 3xxx) à privilégier, quand peu de hauteur cultivable.
Config 5 COB - 50x60 à 70x80 :
COB : 5 x Vero 13 : 50-60€ ;
- ou 5 x Vero 18 : 75-100€ ;
- ou 5 x CXB 2530 : 100-150€ ;
- ou 5 x Vero 29 : 150-180€ ;
- ou 5 x CXB 2540 : 170-200€ ;
- ou 5 x CXA 3050/3070 + holders : 180-220€ ;
- ou 5 x CXB 3050/3070 + holders : 200-250€ ;
- ou 5 x CXB 3590 + holders : 250-300€ ;
Driver 150W (50-60x60) : 1 x HLG-150H-36, ou ELG-150-36 : 45 à 60€ ;
- ou 185-200W (60x70-70x80) : 1 x HLG-185H-36, ou HLG-185H-C1050 : 60-70€ ;
- ou 240-250W (80x80) : 1 x HLG-240H-36, ou 240H-C1400 : 60-70€
Dissipateurs : 5 x Arctic Alpine 11 : ~60€
- ou 5 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~120€/ ;
- ou 1 x rad alu à ailettes 1 mètre (à couper) A4291, ou A6023, ou SK47 ; ou 2 x rads 50cms A5724 : 50 à 140€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 50-80€.
Budget global : de 250 à 550€ selon la config ; soit de 1.2 à 2.2€/W.
COB haute puissance (Vero29 ; CXB 3xxx) envisageables ; meilleure efficacité mais budget +++
COB basse puissance (Vero13/18 ; CXB 2xxx ; CXA 3xxxx) à privilégier, quand peu de hauteur cultivable.
Config 4 COB - 50x60 à 80x80 :
COB : 4 x Vero 13 : 40-50€ ;
- ou 4 x Vero 18 : 60-80€ ;
- ou 4 x CXB 2530 : 80-120€ ;
- ou 4 x Vero 29 : 110-150€ ;
- ou 4 x CXB 2540 : 140-160€ ;
- ou 4 x CXA 3050/3070 + holders : 140-180€ ;
- ou 4 x CXB 3050/3070 + holders : 160-200€ ;
- ou 4 x CXB 3590 + holders : 200-240€ ;
Driver 150W (50x60) : 1 x HLG 120H-C1050, ou HLG-150H-36, ou ELG-150-36 : 55-70€
- ou 185W (60x60) : 1 x HLG-185H-36 : 60-70€ ;
- ou 200W (60-70x70) : 1x HLG-185H-C1400 (vérifier les COB compatibles) : 60-70€ ;
- ou 240-250W (70-80x80 - déconseillé sur COB basse puissance)) : 1 x HLG-240H-36 : 60-70€ ; ou 2 x HLG-120H-36 : 110-120€ ;
- ou 300W (80x80 ; COB haute puissance uniquement) : 2 x HLG 150H-36, ou ELG 150-36 : 90-120€
Dissipateurs : 4 x Arctic Alpine 11 (déconseillé pour driver >200W) : ~50€ ;
- ou 4 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~100€/ ;
- ou 1 x rad alu à ailettes 1 mètre (à couper) A4291, ou A6023, ou SK47 ; ou 2 x rads 50cms A5724 : 50 à 140€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 30-60€.
Budget global : de 180 à 500€, selon la config ; soit de 0.9 à 2€/W.
COB haute puissance (Vero29 ; CXB 3xxx) à privilégier sur les plus grands espaces
COB basse et moyenne puissance (Vero13/18 ; CXB 2xxx , CXA 3xxx) à privilégier quand peu de hauteur cultivable et/ou petits espaces.
Config 3 COB : 50-60x60 :
COB : 3 x Vero 13 : 30-40€ ;
- ou 3 x Vero 18 : 45-60€ ;
- ou 3 x CXB 2530 + holders : 60-80€ ;
- ou 3 x Vero 29 : 90-110€ ;
- ou 3 x CXB 2540 + holders : 100-120€ ;
- ou 3 x CXA3050/3070 : 110-130€ ;
- ou 3 x CXB3050/3070/3590 : 120-160€ ;
Driver 150W (50-60x60) : 1 x HLG 120H-C1050, ou HLG-150H-36, ou ELG-150-36 : 55-70€
- ou 185W (60x60) - déconseillé sur COB basse puissance) : 1 x HLG-185H-36 : 60-70€ ;
- ou 200W (60X60) : 1x HLG-185H-C1400 (vérifier les COB compatibles) : 60-70€ ;
Dissipateurs : 3 x Arctic Alpine 11 (déconseillé pour drivers >150W) : ~35€
- ou 3 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~75€/ ;
- ou rad alu à ailettes :1 x 50cms A5724, ou A4291, ou A6093, ou SK47 ; ou 3 X 30cms A6023 : 25 à 140€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 20-40€.
Budget global : de 150 à 300€ selon la config ; soit de 1.2 à 2€/W.
COB haute puissance (Vero29 ; CXB 3xxx) à privilégier sur ce type de config'.
COB basse et moyenne puissance (Vero13-18 ; CXB 2xxx ; CXA 3xxxx) envisageables, si peu de hauteur cultivable.
----------------------------------------------------------------
Espace FLO de 0.6 à 1 m² (80x80 à 90-100x100)
Puissance : 240 à 370W ; équivalence HPS : 320 à 500W
COB 2700 à 3500K
Config 9 COB - 80x80 à 100x100 :
COB : 9 x Vero 13 : 90-110€ ;
- ou 9 x Vero 18 : 140-180€ ;
- ou 9 x CXB 2530 : 180-210€ ;
- ou 9 x Vero 29 : 270-300€ ;
- ou 9 x CXB 2540 : 310-350€ ;
- ou 9 x CXA 3050/3070 + holders : 320-400€ ;
- ou 9 x CXB 3050/3070 + holders : 360-450€ ;
- ou 9 x CXB 3590 + holders : 450-600€ ;
Driver 240W (80x80-90) : 1 x HLG 240H-36 : 60-70€ ;
- ou 300-320W (80-90x90) : 1 x HLG-320H-36, ou HLG-320H-C1050 (CXB3590 seulement) : 100-110€ ; ou 2 x HLG-150H-36, ou ELG-150-36 : 90-120€ ;
- ou 360W (90x90-100x100): 3 x HLG-120H-36: 160-180€ ;
Dissipateurs : 9 x Arctic Alpine 11 : ~110€ ;
- ou 9 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~230€/ ;
- ou 2 x rad alu à ailettes 1 mètre (à couper) A4291, ou A6023, SK47 : 100 à 280€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 80-100€.
Budget global : de 400 à 1000€ selon la config ; soit de 1.2 à 2.7€/W.
COB haute puissance (Vero29 ; CXB 3xxx) envisageables ; meilleure efficacité mais budget +++
COB basse puissance (Vero13-18 ; CXB 2xxx ; CXA 3xxx) à privilégier, quand peu de hauteur cultivable.
Config 8 COB - 80x80 à 100x100 :
COB : 8 x Vero 13 : 80-90€ ;
- ou 8 x Vero 18 : 120-160€ ;
- ou 8 x CXB 2530 : 160-240€ ;
- ou 8 x Vero 29 : 240-280€ ;
- ou 8 x CXB 2540 : 280-320€ ;
- ou 8 x CXA 3050/3070 + holders : 280-360€ ;
- ou 8 x CXB 3050/3070 + holders : 320-400€ ;
- ou 8 x CXB 3590 + holders : 400-480€ ;
Driver 240W (80x80-90) : 1 x HLG-240H-36 : 60-70€ ;
- ou 300-320W (80-90x90) : 1 x HLG-320H-36, ; ou 2 x HLG-150H-36, ou ELG-150-36 : 40-60€ ;
Dissipateurs : 8 x Arctic Alpine 11 : ~100€ ;
- ou 8 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~200€/ ;
- ou 2 x rad alu à ailettes 1 mètre (à couper) A4291, ou A6023, ou SK47 : 100 à 280€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 60-80€
Budget global : de 300 à 800€, selon la config ; soit de 1 à 2.3€/W.
COB haute puissance (Vero29 ; CXB 3xxx) envisageables ; meilleure efficacité mais budget +++
COB basse et moyenne puissance (Vero13-18 ; CXB 2xxx ; CXA 3xxx) à privilégier, quand peu de hauteur cultivable ; à éviter sur les plus grands espaces.
Config 7 COB - 80x80 à 100x100 :
COB : 7 x Vero 13 : 70-85€ ;
- ou 7 x Vero 18 : 110-140€ ;
- ou 7 x CXB 2530 : 140-200€ ;
- ou 7 x Vero 29 : 210-250€ ;
- ou 7 x CXB 2540 : 240-280€ ;
- ou 7 x CXA 3050/3070 + holders : 250-310€ ;
- ou 7 x CXB 3050/3070 + holders : 280-350€ ;
- ou 7 x CXB 3590 + holders : 350-430€ ;
Driver 240W (80x80-90) : 1 x HLG-240H-36 : 60-70€ ;
- ou 300-320W (80-90x90) : 1 x HLG-320H-36, ; ou 2 x HLG-150H-36, ou ELG-150-36 : 40-60€ ;
- ou 360W (90x90-100x100) : 3 x HLG-120H-36 : 100-110€ ;
Dissipateurs : 7 x Arctic Alpine 11 : ~90€ ;
- ou 7 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~180€/ ;
- ou 2 x rad alu à ailettes 1 mètre (à couper) A4291, ou A6023, ou SK47 : 100 à 280€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 60-80€
Budget global : de 350€ à 800€, selon la config ; soit de 1 à 2.3€/W.
COB haute puissance (Vero29 ; CXB 3xxx) envisageables ; meilleure efficacité mais budget +++
COB basse et moyenne puissance (Vero13-18 ; CXB 2xxx ; CXA 3xxx) à privilégier, quand peu de hauteur cultivable ; à éviter sur les plus grands espaces.
Config 6 COB - 80x80 à 100x100 :
COB : 6 x Vero 13 : 60-75€ ;
- ou 6 x Vero 18 : 90-120€ ;
- ou 6 x CXB 2530 : 120-150€ ;
- ou 6 x Vero 29 : 180-200€ ;
- ou 6 x CXB 2540 : 200-240€ ;
- ou 6 x CXA 3050/3070 + holders : 210-260€ ;
- ou 6 x CXB 3050/3070 + holders : 250-300€ ;
- ou 6 x CXB 3590 + holders : 300-350€ ;
Driver 240W (80-90x80) : 1 x HLG-240H-36 : 60-70€ ; ou 2 x HLG-120H-36, ou HLG-120H-C1400 (vérifier compatibilité CO : 110-120€ ;
- ou 300-320W (80-90x90) : 1 x HLG-320H-36, ou HLG-320H-C1400 : 100-120€ ; ou 2 x HLG-150H-36, ou ELG-150-36 90-120€ ; ou 3 x HLG-100H-36, ou ELG-100-36, ou ELG-100-C1400 (CXB 36V seulement) : 120-180€ ;
- ou 360W (90x90-100x100) : 3 x HLG-120H-36 : 100-110€ ;
- ou 370W (90-100x100) : 2 x HLG 185H-36 : 120-140€ ;
Dissipateurs : 6 x Arctic Alpine 11 (déconseillés pour drivers > 300W) : ~75€ ;
- ou 6 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~150€ ;
- ou 1 à 2 x rad alu à ailettes 1 mètre (à couper) A4291, ou A6023, ou SK47 : 100 à 280€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 50-70€
Budget global : de 300 à 700€ selon la config ; soit de 0.9 à 2€/W.
COB haute puissance (Vero29 ; CXA/B 3xxx) à privilégier sur ce type de config'.
COB basse et moyenne puissance (Vero13-18 ; CXB 2xxxx ; CXA 3xxxx) envisageables si peu de hauteur cultivable et/ou petits espaces mais à éviter sur les plus grands espaces.
Config 5 COB - 80x80 à 100x100 :
COB : 5 x Vero 18 : 75-100€ ;
- ou 5 x Vero 29 : 150-180€ ;
- ou 5 x CXB 2540 : 170-200€ ;
- ou 5 x CXA 3050/3070 + holders : 180-220€ ;
- ou 5 x CXB 3050/3070 + holders : 200-250€ ;
- ou 5 x CXB 3590 + holders : 250-300€ ;
Driver 240W (80-90x80) : 1 x HLG-240H-36 : 60-70€ ;
- ou 250W (80-90x90) : 1 x HLG 240H-C1400 (vérifier compatibilité CO : 60-70€ ;
- ou 320W (90x90-100 ; déconseillé pour COB basse puissance) : 1 x HLG-320H-36, ou HLG-320H-C1750 (CXB 36V seulement) : 100-110€ ;
Dissipateurs : 5 x Arctic Alpine 11 (déconseillés pour driver >250W) : ~60€ ;
- ou 5 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~120€ ;
- ou 1 à rad alu à ailettes 1 mètre (à couper) A4291, ou A6023, ou SK47 : 50 à 140€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 40-60€
Budget global : de 250 à 600€ à selon la config ; soit de 1.1 à 1.9€/W.
COB haute puissance (Vero29 ; CXA/B 3xxx) à privilégier sur ce type de config'.
COB basse et moyenne puissance (Vero13-18 ; CXB 2xxxx ; CXA 3xxxx) envisageables si peu de hauteur cultivable et/ou petits espaces mais à éviter sur les plus grands espaces. PRévoir la dissipation adéquate...
Config 4 COB - 80x80 à 90x90 ; COB haute puissance uniquement :
COB : 4 x Vero 29 : 120-150€ ;
- ou 4 x CXA 3050/3070 + holders : 140-180€ ;
- ou 4 x CXB 3050/3070 + holders : 160-200€ ;
- ou 4 x CXB 3590 + holders : 200-240€ ;
Driver : 240W (80-90x80) : 1 x HLG-240H-36 : 60-70€ ;
- ou 320W (80-90x90) : 1 x HLG-320H-36, ou HLG-320H-C1750 (CXB 36V seulement) : 100-110€ ;
Dissipateurs : 4 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~100€ ;
- ou 1 à rad alu à ailettes 1 mètre (à couper) A6023, ou SK47 : 70 à 140€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 30-40€.
Budget global : de 300 à 550€ à selon la config ; soit de 1 à 1.7€/W.
COB moyenne/haute puissance uniquement (Vero29 ; CXB 3xxx) !
Dissipation "sérieuse" exigée (60-80W/CO !
COB : 9 x Vero 13 : 90-110€ ;
- ou 9 x Vero 18 : 140-180€ ;
- ou 9 x CXB 2530 : 180-210€ ;
- ou 9 x Vero 29 : 270-300€ ;
- ou 9 x CXB 2540 : 310-350€ ;
- ou 9 x CXA 3050/3070 + holders : 320-400€ ;
- ou 9 x CXB 3050/3070 + holders : 360-450€ ;
- ou 9 x CXB 3590 + holders : 450-600€ ;
Driver 240W (80x80-90) : 1 x HLG 240H-36 : 60-70€ ;
- ou 300-320W (80-90x90) : 1 x HLG-320H-36, ou HLG-320H-C1050 (CXB3590 seulement) : 100-110€ ; ou 2 x HLG-150H-36, ou ELG-150-36 : 90-120€ ;
- ou 360W (90x90-100x100): 3 x HLG-120H-36: 160-180€ ;
Dissipateurs : 9 x Arctic Alpine 11 : ~110€ ;
- ou 9 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~230€/ ;
- ou 2 x rad alu à ailettes 1 mètre (à couper) A4291, ou A6023, SK47 : 100 à 280€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 80-100€.
Budget global : de 400 à 1000€ selon la config ; soit de 1.2 à 2.7€/W.
COB haute puissance (Vero29 ; CXB 3xxx) envisageables ; meilleure efficacité mais budget +++
COB basse puissance (Vero13-18 ; CXB 2xxx ; CXA 3xxx) à privilégier, quand peu de hauteur cultivable.
Config 8 COB - 80x80 à 100x100 :
COB : 8 x Vero 13 : 80-90€ ;
- ou 8 x Vero 18 : 120-160€ ;
- ou 8 x CXB 2530 : 160-240€ ;
- ou 8 x Vero 29 : 240-280€ ;
- ou 8 x CXB 2540 : 280-320€ ;
- ou 8 x CXA 3050/3070 + holders : 280-360€ ;
- ou 8 x CXB 3050/3070 + holders : 320-400€ ;
- ou 8 x CXB 3590 + holders : 400-480€ ;
Driver 240W (80x80-90) : 1 x HLG-240H-36 : 60-70€ ;
- ou 300-320W (80-90x90) : 1 x HLG-320H-36, ; ou 2 x HLG-150H-36, ou ELG-150-36 : 40-60€ ;
Dissipateurs : 8 x Arctic Alpine 11 : ~100€ ;
- ou 8 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~200€/ ;
- ou 2 x rad alu à ailettes 1 mètre (à couper) A4291, ou A6023, ou SK47 : 100 à 280€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 60-80€
Budget global : de 300 à 800€, selon la config ; soit de 1 à 2.3€/W.
COB haute puissance (Vero29 ; CXB 3xxx) envisageables ; meilleure efficacité mais budget +++
COB basse et moyenne puissance (Vero13-18 ; CXB 2xxx ; CXA 3xxx) à privilégier, quand peu de hauteur cultivable ; à éviter sur les plus grands espaces.
Config 7 COB - 80x80 à 100x100 :
COB : 7 x Vero 13 : 70-85€ ;
- ou 7 x Vero 18 : 110-140€ ;
- ou 7 x CXB 2530 : 140-200€ ;
- ou 7 x Vero 29 : 210-250€ ;
- ou 7 x CXB 2540 : 240-280€ ;
- ou 7 x CXA 3050/3070 + holders : 250-310€ ;
- ou 7 x CXB 3050/3070 + holders : 280-350€ ;
- ou 7 x CXB 3590 + holders : 350-430€ ;
Driver 240W (80x80-90) : 1 x HLG-240H-36 : 60-70€ ;
- ou 300-320W (80-90x90) : 1 x HLG-320H-36, ; ou 2 x HLG-150H-36, ou ELG-150-36 : 40-60€ ;
- ou 360W (90x90-100x100) : 3 x HLG-120H-36 : 100-110€ ;
Dissipateurs : 7 x Arctic Alpine 11 : ~90€ ;
- ou 7 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~180€/ ;
- ou 2 x rad alu à ailettes 1 mètre (à couper) A4291, ou A6023, ou SK47 : 100 à 280€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 60-80€
Budget global : de 350€ à 800€, selon la config ; soit de 1 à 2.3€/W.
COB haute puissance (Vero29 ; CXB 3xxx) envisageables ; meilleure efficacité mais budget +++
COB basse et moyenne puissance (Vero13-18 ; CXB 2xxx ; CXA 3xxx) à privilégier, quand peu de hauteur cultivable ; à éviter sur les plus grands espaces.
Config 6 COB - 80x80 à 100x100 :
COB : 6 x Vero 13 : 60-75€ ;
- ou 6 x Vero 18 : 90-120€ ;
- ou 6 x CXB 2530 : 120-150€ ;
- ou 6 x Vero 29 : 180-200€ ;
- ou 6 x CXB 2540 : 200-240€ ;
- ou 6 x CXA 3050/3070 + holders : 210-260€ ;
- ou 6 x CXB 3050/3070 + holders : 250-300€ ;
- ou 6 x CXB 3590 + holders : 300-350€ ;
Driver 240W (80-90x80) : 1 x HLG-240H-36 : 60-70€ ; ou 2 x HLG-120H-36, ou HLG-120H-C1400 (vérifier compatibilité CO
: 110-120€ ;- ou 300-320W (80-90x90) : 1 x HLG-320H-36, ou HLG-320H-C1400 : 100-120€ ; ou 2 x HLG-150H-36, ou ELG-150-36 90-120€ ; ou 3 x HLG-100H-36, ou ELG-100-36, ou ELG-100-C1400 (CXB 36V seulement) : 120-180€ ;
- ou 360W (90x90-100x100) : 3 x HLG-120H-36 : 100-110€ ;
- ou 370W (90-100x100) : 2 x HLG 185H-36 : 120-140€ ;
Dissipateurs : 6 x Arctic Alpine 11 (déconseillés pour drivers > 300W) : ~75€ ;
- ou 6 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~150€ ;
- ou 1 à 2 x rad alu à ailettes 1 mètre (à couper) A4291, ou A6023, ou SK47 : 100 à 280€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 50-70€
Budget global : de 300 à 700€ selon la config ; soit de 0.9 à 2€/W.
COB haute puissance (Vero29 ; CXA/B 3xxx) à privilégier sur ce type de config'.
COB basse et moyenne puissance (Vero13-18 ; CXB 2xxxx ; CXA 3xxxx) envisageables si peu de hauteur cultivable et/ou petits espaces mais à éviter sur les plus grands espaces.
Config 5 COB - 80x80 à 100x100 :
COB : 5 x Vero 18 : 75-100€ ;
- ou 5 x Vero 29 : 150-180€ ;
- ou 5 x CXB 2540 : 170-200€ ;
- ou 5 x CXA 3050/3070 + holders : 180-220€ ;
- ou 5 x CXB 3050/3070 + holders : 200-250€ ;
- ou 5 x CXB 3590 + holders : 250-300€ ;
Driver 240W (80-90x80) : 1 x HLG-240H-36 : 60-70€ ;
- ou 250W (80-90x90) : 1 x HLG 240H-C1400 (vérifier compatibilité CO
: 60-70€ ;- ou 320W (90x90-100 ; déconseillé pour COB basse puissance) : 1 x HLG-320H-36, ou HLG-320H-C1750 (CXB 36V seulement) : 100-110€ ;
Dissipateurs : 5 x Arctic Alpine 11 (déconseillés pour driver >250W) : ~60€ ;
- ou 5 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~120€ ;
- ou 1 à rad alu à ailettes 1 mètre (à couper) A4291, ou A6023, ou SK47 : 50 à 140€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 40-60€
Budget global : de 250 à 600€ à selon la config ; soit de 1.1 à 1.9€/W.
COB haute puissance (Vero29 ; CXA/B 3xxx) à privilégier sur ce type de config'.
COB basse et moyenne puissance (Vero13-18 ; CXB 2xxxx ; CXA 3xxxx) envisageables si peu de hauteur cultivable et/ou petits espaces mais à éviter sur les plus grands espaces. PRévoir la dissipation adéquate...
Config 4 COB - 80x80 à 90x90 ; COB haute puissance uniquement :
COB : 4 x Vero 29 : 120-150€ ;
- ou 4 x CXA 3050/3070 + holders : 140-180€ ;
- ou 4 x CXB 3050/3070 + holders : 160-200€ ;
- ou 4 x CXB 3590 + holders : 200-240€ ;
Driver : 240W (80-90x80) : 1 x HLG-240H-36 : 60-70€ ;
- ou 320W (80-90x90) : 1 x HLG-320H-36, ou HLG-320H-C1750 (CXB 36V seulement) : 100-110€ ;
Dissipateurs : 4 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~100€ ;
- ou 1 à rad alu à ailettes 1 mètre (à couper) A6023, ou SK47 : 70 à 140€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 30-40€.
Budget global : de 300 à 550€ à selon la config ; soit de 1 à 1.7€/W.
COB moyenne/haute puissance uniquement (Vero29 ; CXB 3xxx) !
Dissipation "sérieuse" exigée (60-80W/CO
!----------------------------------------------------------------
Espace FLO de 1 à 1.4m² (100x100 à 120x120)
Puissance 360 à 600W ; équivalence HPS : 500 à 900W
COB 2700 à 3500K
Config 12 COB - 100x100 à 120x120 :
COB : 12 x Vero 13 : 120-150€ ;
- ou 12 x Vero 18 : 180-240€ ;
- ou 12 x CXB 2530 : 240-300€ ;
- ou 12 x Vero 29 : 360-420€ ;
- ou 12 x CXB 2540 : 420-480€ ;
- ou 12 x CXA 3050/3070 + holders : 420-520€ ;
- ou 12 x CXB 3050/3070 + holders : 500-600€ ;
- ou 12 x CXB 3590 + holders : 600-700€ ;
Driver 360-370W (90-100x100) : 2 x HLG-185H-36 : 120-140€ ; ou 3 x HLG120H-36 : 160-180€ ;
- ou 430-450W (100x100-110) : 3 x HLG-150H-36, ou ELG-150-36, ou HLG-120H-C1050 : 120-180€ ;
- ou 480W (110x110) : 2 x HLG-240H-36 : 120-140€ ; ou 4 x HLG-120H-36 : 220-240€ ;
- ou 550W (110x110-120) : 3 x HLG-185H-36 : 180-200€ ;
- ou 600W (120x120 ; déconseillé pour COB basse puissance) : 1 x HLG-600H-36 : 180-200€ ; ou 3 x HLG185H-C1400 (CXB 36V seulement) : 180-200€ ; ou 4 x HLG 150H-36, ou ELG-150-36, ou HLG-120H-C1400 (CXB 36V seulement) : 160-200€ ;
Dissipateurs : 12 x Arctic Alpine 11 : ~150€ ;
- ou 12 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~300€ ;
- ou 3 x rad alu à ailettes 1 mètre (à couper) A4291, ou A6023, ou SK47 : 150 à 400€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 100-120€.
Budget global : de 550 à 1200€ selon la config ; soit de 0.9 à 2€/W.
COB haute puissance (Vero29 ; CXB 3xxx) envisageables ; meilleure efficacité mais budget +++
COB basse puissance (Vero13-18 ; CXB 2xxx ; CXA 3xxx) à privilégier, quand peu de hauteur cultivable.
Config 11 COB - 120x120 uniquement :
COB : 11 x Vero 13 : 110-130€ ;
- ou 11 x Vero 18 : 170-220€ ;
- ou 11 x CXB 2530 : 220-330€ ;
- ou 11 x Vero 29 : 330-380€ ;
- ou 11 x CXB 2540 : 360-420€ ;
- ou 11 x CXA 3050/3070 + holders : 380-450€ ;
- ou 11 x CXB 3050/3070 + holders : 400-500€ ;
- ou 11 x CXB 3590 + holders : 550-650€ ;
Driver 600W (120x120) : 1 x HLG-600H-36 : 180-200€ ;
Dissipateurs : 11 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~270€ ;
- ou 3 x rad alu à ailettes 1 mètre (à couper) A4291, ou A6023, ou SK47 : 150 à 400€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 80-100€.
Budget global : de 550 à 1200€ selon la config ; soit de 0.8 à 2€/W.
COB haute puissance (Vero29 ; CXA/B 3xxx) à privilégier (~55W/CO.
COB basse et moyenne puissance (Vero13-18 ; CXB 2xxx ; CXA 3xxx) envisageables mais prévoir la dissipation en conséquence
Config 10 COB - 100x100 à 120x120 :
COB : 10 x Vero 13 : 100-120€ ;
- ou 10 x Vero 18 : 150-200€ ;
- ou 10 x CXB 2530 : 220-300€ ;
- ou 10 x Vero 29 : 300-350€ ;
- ou 10 x CXB 2540 : 350-400€ ;
- ou 10 x CXA 3050/3070 + holders : 380-450€ ;
- ou 10 x CXB 3050/3070 + holders : 400-500€ ;
- ou 10 x CXB 3590 + holders : 500-600€ ;
Driver 370W (100x100) : 2 x HLG 185H-36 : 120-140€ ;
- ou 400W (100-110x100) : 2 x HLG 185H-C1050 : 120-140€ ;
- ou 480W (110x110) : 2 x HLG 240H-36 : 140-160€ ;
- ou 600W (120x120 ; déconseillé pour COB basse puissance) : 1 x HLG-600H-36 : 180-200€ ;
Dissipateurs : 10 x Arctic Alpine 11 (déconseillé pour driver 600W) : ~120€ ;
- ou 10 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~250€ ;
- ou 3 x rad alu à ailettes 1 mètre (à couper) A4291, ou A6023, ou SK47 : 150 à 400€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 100-120€.
Budget global : de 450 à 1200€ selon la config ; soit de 0.7 à 2€/W.
COB haute puissance (Vero29 ; CXB 3xxx) envisageables ; meilleure efficacité mais budget +++
COB basse puissance (Vero13-18 ; CXB 2xxx ; CXA 3xxx) à privilégier, quand peu de hauteur cultivable.
Config 9 COB - 100x100 à 120x120 :
COB : 9 x Vero 13 : 90-110€ ;
- ou 9 x Vero 18 : 140-180€ ;
- ou 9 x CXB 2530 : 180-210€ ;
- ou 9 x Vero 29 : 270-300€ ;
- ou 9 x CXB 2540 : 310-350€ ;
- ou 9 x CXA 3050/3070 + holders : 320-400€ ;
- ou 9 x CXB 3050/3070 + holders : 360-450€ ;
- ou 9 x CXB 3590 + holders : 450-600€ ;
Driver 360W (90-100x100) : 3 x HLG-120H-36 : 160-180€ ;
- ou 450W (100-110x100) : 3 x HLG-150H-36, ou ELG-150-36, ou HLG-120H-C1400 (vérifier compatibilité COB : 160-180€ ;
- ou 550 W (100-120x120 ; COB haute puissance de préférence) : 3 x HLG-185H-36 : 180-200€ ;
- ou 600W (120x120 ; COB haute puissance uniquement) : 1 x HLG-600H-36 : 180-200€ ;
Dissipateurs : 9 x Arctic Alpine 11 (déconseillé pour driver >450W) : ~110€ ;
- ou 9 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~230€/ ;
- ou 3 x rad alu à ailettes 1 mètre (à couper) A4291, ou A6023, ou SK47 : 150 à 400€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 80-100€.
Budget global : de 450 à 1000€ selon la config ; soit de 0.8 à 1.8€/W.
COB haute puissance (Vero29 ; CXB 3xxx) conseillés sur ce type de config.
COB basse et moyenne puissance (Vero13-18 ; CXB 2xxx ; CXA 3xxx) envisageables si peu de hauteur cultivable ; prévoir la dissipation en conséquence et à éviter dans les grands espaces
Config 8 COB - 90-100x100 à 120x120 :
COB : 8 x Vero 13 : 80-90€ ;
- ou 8 x Vero 18 : 120-160€ ;
- ou 8 x CXB 2530 : 160-240€ ;
- ou 8 x Vero 29 : 240-280€ ;
- ou 8 x CXB 2540 : 280-320€ ;
- ou 8 x CXA 3050/3070 + holders : 280-360€ ;
- ou 8 x CXB 3050/3070 + holders : 320-400€ ;
- ou 8 x CXB 3590 + holders : 400-480€ ;
Driver 370W (100x100) : 2 x HLG 185H-36 : 120-140€ ;
- ou 400W (100-110x100) : 2 x HLG-185H-C1400 (vérifier compatibilité CO : 120-140€ ;
- ou 480W (110x110-120 ; COB basse puissance à éviter) : 2 x HLG 240H-36 : 140-180€ ;
- ou 600W (120x120 ; COB haute puissance uniquement) : 1 x HLG-600H-36 : 180-200€ ;
Dissipateurs : 8 x Arctic Alpine 11 (déconseillé pour driver > 400W) : ~100€ ;
- ou 8 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~200€/ ;
- ou 2 x rad alu à ailettes 1 mètre (à couper) A4291, ou A6023, ou SK47 : 100 à 280€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 60-80€
Budget global : de 300 à 800€, selon la config ; soit de 1 à 2.3€/W.
COB haute puissance (Vero29 ; CXB 3xxx) envisageables ; meilleure efficacité mais budget +++
COB basse et moyenne puissance (Vero13-18 ; CXB 2xxx ; CXA 3xxx) envisageables si peu de hauteur cultivable ; à éviter sur les plus grands espaces.
Config 7 COB : 120x120 et COB haute puissance uniquement !!!
]
COB : 7 x Vero 29 : 210-250€ ;
- ou 7 x CXB 3050/3070 + holders : 280-350€
- ou 7 x CXB 3590 + holders : 350-430€ ;
Driver 600W (120x120) : 1 x HLG-600H-36 : 180-200€ ;
Dissipateurs : 7 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~180€/ ;
- ou 2 à 3 x rad alu à ailettes 1 mètre (à couper) A4291, ou A6023, ou SK47 : 100 à 400€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 50-70€
Budget global : de 500 à 1000€, selon la config ; soit de 0.8 à 1.7€/W.
COB haute puissance (Vero29 ; CXB 3xxx) uniquement, avec dissipation conséquente (80W/CO !!!
Config 6 COB - 90-100x100 à 120x120 ; COB haute puissance uniquement :
COB : 6 x Vero 29 : 180-200€ ;
- ou 6 x CXB 3050/3070 + holders : 250-300€ ;
- ou 6 x CXB 3590 + holders : 300-350€ ;
Driver 360-370W (90-100x100) : 2 x HLG-185H-36 : 120-140€ ; ou 3 x HLG120H-36 : 160-180€ ;
- ou 430-450W (100x100-110) : 3 x HLG-150H-36, ou ELG-150-36, ou HLG-120H-C1050 : 120-180€ ;
- ou 480W (110x110) : 2 x HLG-240H-36 : 120-140€ ;
- ou 600W (120x120 ; CXB3590 uniquement) : 1 x HLG 600H-36 : 180-200€
Dissipateurs : 6 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~150€ ;
- ou 1 à 2 x rad alu à ailettes 1 mètre (à couper) A4291, ou A6023, ou SK47 : 100 à 280€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 60-80€.
Budget global : de 450 à 900€ selon la config ; soit de 0.8 à 1.6€/W.
COB haute puissance (Vero29 ; CXB 3xxx) impératifs sur ce type de config (60 -100W/CO
Prévoir la dissipation adéquate !!!
COB : 12 x Vero 13 : 120-150€ ;
- ou 12 x Vero 18 : 180-240€ ;
- ou 12 x CXB 2530 : 240-300€ ;
- ou 12 x Vero 29 : 360-420€ ;
- ou 12 x CXB 2540 : 420-480€ ;
- ou 12 x CXA 3050/3070 + holders : 420-520€ ;
- ou 12 x CXB 3050/3070 + holders : 500-600€ ;
- ou 12 x CXB 3590 + holders : 600-700€ ;
Driver 360-370W (90-100x100) : 2 x HLG-185H-36 : 120-140€ ; ou 3 x HLG120H-36 : 160-180€ ;
- ou 430-450W (100x100-110) : 3 x HLG-150H-36, ou ELG-150-36, ou HLG-120H-C1050 : 120-180€ ;
- ou 480W (110x110) : 2 x HLG-240H-36 : 120-140€ ; ou 4 x HLG-120H-36 : 220-240€ ;
- ou 550W (110x110-120) : 3 x HLG-185H-36 : 180-200€ ;
- ou 600W (120x120 ; déconseillé pour COB basse puissance) : 1 x HLG-600H-36 : 180-200€ ; ou 3 x HLG185H-C1400 (CXB 36V seulement) : 180-200€ ; ou 4 x HLG 150H-36, ou ELG-150-36, ou HLG-120H-C1400 (CXB 36V seulement) : 160-200€ ;
Dissipateurs : 12 x Arctic Alpine 11 : ~150€ ;
- ou 12 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~300€ ;
- ou 3 x rad alu à ailettes 1 mètre (à couper) A4291, ou A6023, ou SK47 : 150 à 400€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 100-120€.
Budget global : de 550 à 1200€ selon la config ; soit de 0.9 à 2€/W.
COB haute puissance (Vero29 ; CXB 3xxx) envisageables ; meilleure efficacité mais budget +++
COB basse puissance (Vero13-18 ; CXB 2xxx ; CXA 3xxx) à privilégier, quand peu de hauteur cultivable.
Config 11 COB - 120x120 uniquement :
COB : 11 x Vero 13 : 110-130€ ;
- ou 11 x Vero 18 : 170-220€ ;
- ou 11 x CXB 2530 : 220-330€ ;
- ou 11 x Vero 29 : 330-380€ ;
- ou 11 x CXB 2540 : 360-420€ ;
- ou 11 x CXA 3050/3070 + holders : 380-450€ ;
- ou 11 x CXB 3050/3070 + holders : 400-500€ ;
- ou 11 x CXB 3590 + holders : 550-650€ ;
Driver 600W (120x120) : 1 x HLG-600H-36 : 180-200€ ;
Dissipateurs : 11 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~270€ ;
- ou 3 x rad alu à ailettes 1 mètre (à couper) A4291, ou A6023, ou SK47 : 150 à 400€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 80-100€.
Budget global : de 550 à 1200€ selon la config ; soit de 0.8 à 2€/W.
COB haute puissance (Vero29 ; CXA/B 3xxx) à privilégier (~55W/CO
.COB basse et moyenne puissance (Vero13-18 ; CXB 2xxx ; CXA 3xxx) envisageables mais prévoir la dissipation en conséquence
Config 10 COB - 100x100 à 120x120 :
COB : 10 x Vero 13 : 100-120€ ;
- ou 10 x Vero 18 : 150-200€ ;
- ou 10 x CXB 2530 : 220-300€ ;
- ou 10 x Vero 29 : 300-350€ ;
- ou 10 x CXB 2540 : 350-400€ ;
- ou 10 x CXA 3050/3070 + holders : 380-450€ ;
- ou 10 x CXB 3050/3070 + holders : 400-500€ ;
- ou 10 x CXB 3590 + holders : 500-600€ ;
Driver 370W (100x100) : 2 x HLG 185H-36 : 120-140€ ;
- ou 400W (100-110x100) : 2 x HLG 185H-C1050 : 120-140€ ;
- ou 480W (110x110) : 2 x HLG 240H-36 : 140-160€ ;
- ou 600W (120x120 ; déconseillé pour COB basse puissance) : 1 x HLG-600H-36 : 180-200€ ;
Dissipateurs : 10 x Arctic Alpine 11 (déconseillé pour driver 600W) : ~120€ ;
- ou 10 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~250€ ;
- ou 3 x rad alu à ailettes 1 mètre (à couper) A4291, ou A6023, ou SK47 : 150 à 400€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 100-120€.
Budget global : de 450 à 1200€ selon la config ; soit de 0.7 à 2€/W.
COB haute puissance (Vero29 ; CXB 3xxx) envisageables ; meilleure efficacité mais budget +++
COB basse puissance (Vero13-18 ; CXB 2xxx ; CXA 3xxx) à privilégier, quand peu de hauteur cultivable.
Config 9 COB - 100x100 à 120x120 :
COB : 9 x Vero 13 : 90-110€ ;
- ou 9 x Vero 18 : 140-180€ ;
- ou 9 x CXB 2530 : 180-210€ ;
- ou 9 x Vero 29 : 270-300€ ;
- ou 9 x CXB 2540 : 310-350€ ;
- ou 9 x CXA 3050/3070 + holders : 320-400€ ;
- ou 9 x CXB 3050/3070 + holders : 360-450€ ;
- ou 9 x CXB 3590 + holders : 450-600€ ;
Driver 360W (90-100x100) : 3 x HLG-120H-36 : 160-180€ ;
- ou 450W (100-110x100) : 3 x HLG-150H-36, ou ELG-150-36, ou HLG-120H-C1400 (vérifier compatibilité COB : 160-180€ ;
- ou 550 W (100-120x120 ; COB haute puissance de préférence) : 3 x HLG-185H-36 : 180-200€ ;
- ou 600W (120x120 ; COB haute puissance uniquement) : 1 x HLG-600H-36 : 180-200€ ;
Dissipateurs : 9 x Arctic Alpine 11 (déconseillé pour driver >450W) : ~110€ ;
- ou 9 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~230€/ ;
- ou 3 x rad alu à ailettes 1 mètre (à couper) A4291, ou A6023, ou SK47 : 150 à 400€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 80-100€.
Budget global : de 450 à 1000€ selon la config ; soit de 0.8 à 1.8€/W.
COB haute puissance (Vero29 ; CXB 3xxx) conseillés sur ce type de config.
COB basse et moyenne puissance (Vero13-18 ; CXB 2xxx ; CXA 3xxx) envisageables si peu de hauteur cultivable ; prévoir la dissipation en conséquence et à éviter dans les grands espaces
Config 8 COB - 90-100x100 à 120x120 :
COB : 8 x Vero 13 : 80-90€ ;
- ou 8 x Vero 18 : 120-160€ ;
- ou 8 x CXB 2530 : 160-240€ ;
- ou 8 x Vero 29 : 240-280€ ;
- ou 8 x CXB 2540 : 280-320€ ;
- ou 8 x CXA 3050/3070 + holders : 280-360€ ;
- ou 8 x CXB 3050/3070 + holders : 320-400€ ;
- ou 8 x CXB 3590 + holders : 400-480€ ;
Driver 370W (100x100) : 2 x HLG 185H-36 : 120-140€ ;
- ou 400W (100-110x100) : 2 x HLG-185H-C1400 (vérifier compatibilité CO
: 120-140€ ;- ou 480W (110x110-120 ; COB basse puissance à éviter) : 2 x HLG 240H-36 : 140-180€ ;
- ou 600W (120x120 ; COB haute puissance uniquement) : 1 x HLG-600H-36 : 180-200€ ;
Dissipateurs : 8 x Arctic Alpine 11 (déconseillé pour driver > 400W) : ~100€ ;
- ou 8 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~200€/ ;
- ou 2 x rad alu à ailettes 1 mètre (à couper) A4291, ou A6023, ou SK47 : 100 à 280€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 60-80€
Budget global : de 300 à 800€, selon la config ; soit de 1 à 2.3€/W.
COB haute puissance (Vero29 ; CXB 3xxx) envisageables ; meilleure efficacité mais budget +++
COB basse et moyenne puissance (Vero13-18 ; CXB 2xxx ; CXA 3xxx) envisageables si peu de hauteur cultivable ; à éviter sur les plus grands espaces.
Config 7 COB : 120x120 et COB haute puissance uniquement !!!
]
COB : 7 x Vero 29 : 210-250€ ;
- ou 7 x CXB 3050/3070 + holders : 280-350€
- ou 7 x CXB 3590 + holders : 350-430€ ;
Driver 600W (120x120) : 1 x HLG-600H-36 : 180-200€ ;
Dissipateurs : 7 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~180€/ ;
- ou 2 à 3 x rad alu à ailettes 1 mètre (à couper) A4291, ou A6023, ou SK47 : 100 à 400€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 50-70€
Budget global : de 500 à 1000€, selon la config ; soit de 0.8 à 1.7€/W.
COB haute puissance (Vero29 ; CXB 3xxx) uniquement, avec dissipation conséquente (80W/CO
!!!Config 6 COB - 90-100x100 à 120x120 ; COB haute puissance uniquement :
COB : 6 x Vero 29 : 180-200€ ;
- ou 6 x CXB 3050/3070 + holders : 250-300€ ;
- ou 6 x CXB 3590 + holders : 300-350€ ;
Driver 360-370W (90-100x100) : 2 x HLG-185H-36 : 120-140€ ; ou 3 x HLG120H-36 : 160-180€ ;
- ou 430-450W (100x100-110) : 3 x HLG-150H-36, ou ELG-150-36, ou HLG-120H-C1050 : 120-180€ ;
- ou 480W (110x110) : 2 x HLG-240H-36 : 120-140€ ;
- ou 600W (120x120 ; CXB3590 uniquement) : 1 x HLG 600H-36 : 180-200€
Dissipateurs : 6 x Mechatronix Pin fin LPF11180, ou MODULED MEGA : ~150€ ;
- ou 1 à 2 x rad alu à ailettes 1 mètre (à couper) A4291, ou A6023, ou SK47 : 100 à 280€ ;
Enveloppe "consommables" (ventilos, lentilles, connectiques, alims DC, câbles, ...) : 60-80€.
Budget global : de 450 à 900€ selon la config ; soit de 0.8 à 1.6€/W.
COB haute puissance (Vero29 ; CXB 3xxx) impératifs sur ce type de config (60 -100W/CO
Prévoir la dissipation adéquate !!!
----------------------------------------------------------------
Vous pouvez donc dès à-présent profiter de ce sujet de discussion, pour faire vos demandes de viabilité de configurations ; je vous demanderais simplement -comme pour tout le reste du forum- de rechercher d'abord par vous-mêmes, pour préparer le terrain et d'essayer d'avoir une idée assez précise de ce vous souhaitez faire avant de poster.
Si vous avez des questions, des précisions ou des compléments à apporter : n'hésitez pas à poster à la suite de ce topic !
@++ les ledeux !
Autre liens utiles :
Comparatif des panneaux LED ;
Les panneaux LED fait maison ;
Choisir son panneau LED.
Pièces jointes
Dernière édition par un modérateur:
Je le passe en guide dés que possible.
