COB driver-less 3eme Generation

[JBdu14]

Salutation a tous et toutes,

un petit topics sur donc les dernieres generations de COB 220V les DOB4075

Tout d'abord on peut distinger en effet 3 versions, tout du moins 3 grandes évolutions;

LA 1ere génération facilement repérable, les composants autour de la Led qui forme le driver sont VISIBLE et SANS ISOLANT, les contactes 220v sont a souder, pas de condensateur anti scintillement, ni gestion de la sécurité ou de la température. On en trouve presque plus a cause des danger d’électrocution.

Voici un exemple pas de la meme forme mais pour vous montrer les composants pas moulé dans un isolant.

La 2eme génération;

Un isolant a ete coulé sur les composants de manière grossière et meme parfois sur la led, toujours pas de sécurité température ou d'anti scintillement ou parfois avec l'anti scintillement connections toujours via soudure

et la 3eme génération donc;

Connexion par pincement, isolant poser sans exces ni perte lumineuse parfois transparent meme, gestion des surtensions, anti scintillement grâce au condensateur en ceramic rond facilement repérable, l’épaisseur du COB et la taille plus grande comme la surface de la led aidant a une meilleur dissipation, et parfaitement dimmable (variable en puissance) via un simple interrupteur variateur du commerce, ce qu'aune autre accepte il me semble.

Voila donc maintenant passons aux Leds actuellement utilisées

Je n'ai pas beaucoup d'info par manque de temps, mais comme nous sommes plusieurs a trouver cela interessant j'ai rapidement donné ce que j'avais

On distingue souvent 3 marque de led;

Epiled

Epistar SMD5730

Bridgelux

Voila donc j'ai fait le tour de pas mal de revendeur et j'ai TRES TRES rarement vue ces dernières génération. Et encore moins un fournisseur qui aurait aussi les dissipateurs les lentilles les ventilo des kit aussi de CXB3590 et autre bridgelux vero etc...

Alors quand j'ai trouvé celui ci, j'ai vraiment apprécie.

Je ne fais pas de publicité mais un gros avantage a pouvoir commander tout chez le meme fournisseur, et en plus avoir la sécurité des paiement PAYPAL qui rembourses meme APRES l'achat et la livraison pendant 1 mois. Ce qui n'est pas négligeable en cas d'un éventuel problème.

https://yxoyuxinou.fr.aliexpress.com/store/all-wholesale-products/903774.html?spm=a2g0w.12010608.nav-list.1.1fa138d6HqEh6k

Donc malheureusement je n'ai pas encore beaucoup d'information, je suis en dial (pas évident vu les horaires en chine et France) et je lui ai demander les références des leds j’espère un retour rapide plus complet que ce que je n'ai déjà reçu ce matin.

Mais si vous tenez vous meme a mettre un peu de pression n’hésitez pas donc (de tot le matin en France jusqu'a 12h maximum décalage horaire) vous pourrez le contacter via FACEBOOK

https://www.facebook.com/YXOYuxinou/?fref=nf&__xts__[0]=68.ARDLIji8ck5vkYAojQIdSj8HTjVBqq1tWkUxSJiTQrMECi8Foxb-ZOpef3EVpS1vo9J7kw4WhyY3dG59TilpldJCRWS4iw6PidH0ABn8FP1pSTQhADmIlXNWOQLi210hgE2n26xaaAR6&__tn__=C-R

Nous arrivons donc a ce qui m’intéresse donc chez ce fournisseur les COB DOB4075

On distingue chez lui 4 couleurs sur 3 sortes de COB a différents prix, et voila ce qui en retourne. prix pour 50w

1- 4 couleur disponible 3500°k 6000°k bridgelux et 370nm a 780nm violet de marque pas sur et pareil pas sur de la marque pour les bleu 450 455nm a 2.98€ ICI

2- ont retrouve étrangement chez le meme fournisseur la meme pub mais a un prix un peu différent, je ne saurais dire si il y a une différence ou pas? a 3.12€ ICI

3- Et pour ceux qui s’intéressent uniquement aux 3500 blanc chaud et 6000K blanc Froid ont trouve alors aussi une version a base de led Epistar à 2.24€ ICI

Et pour finir cerise sur le gateau dans 5 jours gros promos de 30 à 60% sur la plupart de ses articles.

J'ai donc précommandé déjà 6 COB 50w 3500°k du lien 1 + 1 COB 30w pour mon salon + 2 COB 50w du lien 3 pour éventuellement ma BoxCro + (je sais pas encore) 6x1tete dissipateur ventilo ou 3x3tetes ventilo + patte thermique +++

Sinon j'ai acheté chez eux pour l'instant le dissipateur 5 tetes ventilo pour me monter un projecteur 5x50w 200reel 24v Red et DeepRed, livré avec les 4 vises pour chaque led, ventilo en place, pour ceux qui veulent jeter un coup d'oeil ICI

Livraison la moins chère possible un peu long car par bateau mais pas de douanes ou taxe constaté, durée 3 semaines maxi.

Voila donc toutes les infos disponible pour l'instant, désolé de ne pouvoir faire plus, mais cela prends beaucoup de temps, en plus d'un lancement de Box en cours.

Très cordialement votre,

JB.



[GanJa_Bat]

salut @JBdu14 !

ca a l'air pas mal, a premiere vue, mais en voyant le nombre de lumens, ça ma choqué !

4000 lumens pour 50 w c'est moins qu'une Cfl !?

ou alors je me plante mais ca me parait très peu qu'en penses tu?

bien que les lumens on s'en fou c'est une bonne aide de comparaison avec les hps etc

peace



[JBdu14]

Re,

Salut @GanJa_Bat en effet j’étais comme toi quand j'ai lu seulement 4000 lumen pour 50w, je me suis donc renseigné et les cob Blanc Chaud ou Froid a base d'epistar sont de derniere génération soit du 120 Lumen/watt.

A ce propos les promos commencent ce lundi 27 aout 2018 à 9h heure française soit dans 5h a l'heure ou j’écris ceci.

JB.



[GanJa_Bat]

salut @JBdu14 ,

Ok c'est rassurant je vais les inclure dans mes comparatifs, car je ne sais pas encore vers quoi me tourner !

n'hésites pas a nous donner des nouvelles !

au plaisir



[JBdu14]

re,

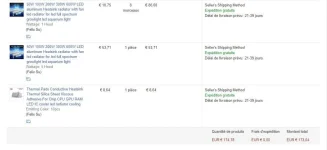

Commande passée;





173,04€ FDP 21jours
sachant qu'on enleve 53€ de mon 5 tetes car c'est pour autre chose, ça fait 8 spots (+1 led secu au cas ou + 1 30w pour mon salon =-4€)

on est a un peu moins de 120€ =>400w soit 3,3w/€
JB.
Si vous passer commande mettez en commentaire afin d’être bien servie "FROM JB"



[Hachishmoneynador]

Yop !!

Jolie commande !!

Les leds 220v c'est quand même bien sympa de leur faciliter d'utilisation !

J'ai vraiment hâte que tu nous allumes tout ça ! Vive aliexpress :lol:

Peace !



[TigrePeureux]

Bonsoir

Ça m’intéresse ce sujet. Tu comptes faire comment exactement ?

Je vois vois dans les caractéristiques 50w/4000lumens : j’imagine que ce sont les maximums supportés et pas les optimums. Un peu comme les cxb 5790 qui ont l’optimum à 50/60w alors que la puce peut en supporter 120 de mémoire. Du coup nourrir le puce directement en 220v n’est peut être pas un bon plan. Sauf si on peut installer en plus un driver qui permet de régler les w utilisés, ce que l’auteur semble dire en appelant ça un "variateur". De quoi parles tu exactement ? Un potentiomètre ? Un variateur de puissance voltaïque ? Supposons donc ça et j’espère que l’auteur pourra m’en dire plus là dessus. Pour la suite je vais appeler ce machin un driver puisqu’il pilote l’alimentation de la puce.

Donc cela me laisse supposer :

Que le "driver" devrait être de 25w par led pour avoir le meilleur ratio lumens/chaleur dégagée et pour optimiser leur durée de vie.

Donc on obtient 2000 lumens par puce. Cela nous mène donc à quoi ... 6 puces pour 0,25m2 si on veut un optimum ? Pourquoi pas même 8 si on en met 2 spécial croissance / 4 standard / 2 spécial flo et qu’on coupait celles de croissance ou de flo selon la phase où en est. Ça revient plus cher mais avec plus d’efficacité. Le plus cher étant qu’il faut 3 drivers pour le coup.

C’est sûr que le système est pas cher à mettre en place par rapport à une cxb 3790. En échange tu consommes 50w pour 4000 lumens, soit un bien faible rendement par à rapport à la cxb. D’ailleurs cette énergie passe sans doute transformation de chaleur.

Mais is je crois que je vais suivre l’auteur et commander juste pour voir 8 leds avec un driver 150w. Voir même un dimmable 150-250w si ça se trouve; je n’ai aucune idée de ce qui existe. Pour les lentilles ce sera les moins chères en 90d même si c’est du caca; si le système est efficace je les passerai en verre cristal.

Que penses tu Tu de tout ça l’auteur ?

Au revoir

édit modération: La politesse n'est pas une option.



[JBdu14]

Bonsoir @TigrePeureux

Tout d'abord tu a due louper ceci posté plus haut
"

Re,

Salut @GanJa_Bat en effet j’étais comme toi quand j'ai lu seulement 4000 lumen pour 50w, je me suis donc renseigné et les cob Blanc Chaud ou Froid a base d'epistar sont de derniere génération soit du 120 Lumen/watt."

2ement les COB sont prévu pour sortir 50w et parfois meme un peu plus, j'ai fait un teste sur une 30w qui sort 35w.
Pareil en effet le coup de cree qui sortent 180Lumen/watt c'est a leur maxi ce qu'elles ne peuvent pas supporter plus de quelques seconde. Si on prends leur référence pour 36v 2,4A=86w produit 11 000 lumens soit 130 lumen/watts.

Si tu désir commander chez eux je te conseil donc d'ajouter un petit "From JB" apparemment ça a l'air d’être bénéfique

Voila et sinon donc je rajouterais que j'ai eu un message du fournisseur qui en fait a fait apparemment un envoie en DHL (lol alors que j'ai rien payé de frais de livraison ??? cool) et que donc le matériel sera arrivé vendredi !!! au lieu de encore 15 jours a ce que je m'attendais.

Samedi donc bricolage !!!

Et surement rapidement mes premiers commentaires, quelques mesure a coup de luxmetre sur smartphone (n'ayant pas mieux) et photo de leur spectre pour se faire une bonne idée de ce qu'elles envoient

Cordialement JB.



[olabambino]

Merci à tous pour les infos,

il est donc préférable de choisir les 3500°k 6000°k bridgelux 3em gen plutôt que ceux 370nm et 780nm car pas assez d’indications sur leurs "qualité"?

j' espere aussi tester ces 50w DOB, dommage qu'il n'y ai plus la promo...



[JBdu14]

Salut @olabambino

Si tu désir te faire une idée du spectre violet j'ai déjà un COB 30w 220v qui fait parfaitement bien pousser.



si tu désir en voir plus coté spectre je t'invite a visité mon topics sur cette COB justement.

JB

Ps; un petit Bonjour et Au revoir serait le bienvenu sur tes posts merci d'avance.



[olabambino]

Désolé pour le manque de politesse et merci pour la réponse.

Si j'ai bien compris 400-500nm pour croissance/boutures/germinaison?, "équivalent" à 6000k

620-780nm pour la flo, "équivalent" à 3500k

370-750nm spectre "complet" pour croissance flo

je cherche un DOB pour graines/boot et un autre pour renforcer une culture complete hps

@+



[JBdu14]

re,

en gros oui, sachant que meme en bouture croissance elle ont besoin de rouge mais a moindre quantité, au contraire de la floraison.

Si tu prévois 2 box, je te conseil de faire boutures et croissance et pied mere, dans la meme box.

3500°k sera deja suffisant, et pour ta box Flo, il va valoir faire tes recherches sur ce que tu compte ajouter comme couleur.

Perso je me suis monté un 5x50w 625nm 660nm pour renforcer mes HPS.





JB.



[olabambino]

en gros oui, sachant que meme en bouture croissance elle ont besoin de rouge mais a moindre quantité, au contraire de la floraison.

Si tu prévois 2 box, je te conseil de faire boutures et croissance et pied mere, dans la meme box.

3500°k sera deja suffisant

Plop ?

chez le vendeur yxo il y a le choix entre :

380-780nm

455nm

3500k

6000K

A ton avis il est préférable de prendre en 6000k uniquement pour seed/boots/PM, voir un 370-750nm ? ou alors le 6000k est utilisable nul part car besoin d'un minimum de rouge?

Dur de faire un choix quand on y connais rien ?

ola



[JBdu14]

re,

meme dans le 14000k ou 20000K y a du rouge pareil pour le 6000 mais en faible quantité mais c'est suffisant pour faire les boutures seed et PM sans soucie.
Et pour la 380nm-780nm comme tu a pu le voir dans le lien au dessus son spectre a l'air d'etre bien pensé malheureusement on a pas plus d'info sur le spectre pris par un vraie spectrometre. Mais vue comme mon persil pousse ça doit pouvoir pousser pour autre chose

JB.

Edit; le but étant de s'approcher le plus de spectre d’absorption de la chlorophylle un peu comme le traie orange que j'ai rajouté
​



[olabambino]

Merci d'avoir pris le temps pour les explications

je vais probablement prendre la 3500k pour tester un peu partout et la 6000k pour seeds/boots/pm



[JBdu14]

Bonne surprise !!! Le matos est arrivé !!!
dans la serie bien emballé et sécurisé, rien a redire vous auriez du voir le carton et bulles.





On se revoit dans quelques heures pour le montage de tout ce monde la 9 x 50w + 30w

A la question les visses sont elles prévues ???







Allez encore 8 fois mais je vais devoir courir demain chercher du cable 220v et 12v donc a demain pour les vraies essaies

JB.

Edit; Bon bah ça c'est fait



[olabambino]

Wow du lourd poto, ça donne envie.

Pas de lentille ou de verre protecteur pour les éventuelles projections, doigts dans la cob ?

Tu n'as pas utilisé les "feuilles" thermiques?

Mini drivers pour chaque ventilo ou une grosse alim 12/5v pour tout ce petit monde?

++



[JBdu14]

re,

Oui en effet j'ai remarqué qu'il ont oublié les Pads heureusement que j'avais prévu aussi d la graisse pour d'autres truc.
Je dois allez chercher du cable 220v et 12v pour essayer tous ça donc
Un seul dimmer sera utilisé pour TOUS les ventilo sachant qu'il sont maxi à 0,25A selon le dimmer je dois pouvoir en mettre 10 12 sans soucie
JB



[Hachishmoneynador]

Yop !!!

Ba purée c'est qu'il ne rigole pas mdr ! c'est carrément le chinois qui venu te livrée ou quoi

Je guette l'allumage des bêtes ?

Sacrée puces elles sont balaizes !

Peace !



[JBdu14]

re,

En effet elles sont plus grande que les COB habituels et tant mieux cela permet normalement une meilleur dissipation de la chaleur.
Etalage de la pate thermique


Puis on utilise la seringue


pour bien etaler


J'ai eu un petit soucie sur 2 visses un peut trop courte heureusement j'ai plein d'autres visses



Gros plant



Ce matin donc spot vélo direction bricomarché du coin pour le cablage 220v 16 interrupteurs et du fil aussi 12v

JB.
