Bonjour a tous,
/emoticons/default_cnw.png" title="" />
Aillant eu beaucoup d'aide de la part des lédeux sur La Bible de Phyldafghan pour la création de mon panneau COB DIY, je souhaite faire un retour du montage effectué espérant que cela donne des idées ou de l'aide au montage. (en remerciant encore tous ceux qui me sont venus en aide
/emoticons/default_suck.gif" title="" />, Phyl, Papi, Bf, PierreRicherd, Homorudéralis, et tous ceux que j'ai oubliés
/emoticons/default_pro.gif" title="" />
/emoticons/default_respect.gif" title="" /> Merci ! )
La Bible de Phyl ? https://www.cannaweed.com/forums/topic/198944-guide-doityourself-panneaux-led-haute-puissance-cob/
Avertissement sécurité - à lire attentivement avant de se lancer
Les appareils et montages que nous vous proposons ci-dessous consomment du courant alternatif et produisent du courant continu, à des seuils dangereux pour l'organisme.Pour votre propre sécurité et celle de votre entourage, nous vous recommandons vivement de respecter les règles élémentaires de sécurité électrique :
On travaille toujours en l'absence de tension ; driver débranché de l'alimentation électrique, et en cas d'intervention sur pièces nues avec possibilité de contact direct (bornes, contacts, appareillage de tableaux électriques, prises, etc...) : coupure de l'alimentation générale ;
Les drivers mettent quelques dizaines de secondes après la coupure de l'alimentation, avant de se décharger complètement.
Il subsistera une tension résiduelle dangereuse en sortie de driver pendant ce laps de temps ; veillez donc à attendre au moins une minute après avoir débranché le driver avant de commencer à travailler dessus ;
Les masses métalliques (dissipateurs), devront être mises à la terre avec un fil de protection électrique (vert/jaune) de même section que les fils actifs (rouges et noir).
De même, la carcasse du driver sera également mise à la terre grâce au fil de protection du câble d'alimentation, en le reliant à la borne mâle de la prise de courant.
Faites des montages propres ; évitez les fils volants de partout, susceptibles d'être arrachés et de créer des pannes/accidents.
Gainez vos câbles, rassemblez les avec des colliers "rizlan" et soignez vos connexions.
(copie de la mise en garde du topic de Phyl)
Une fois ce préambule fait autant qu'important, passons aux détails du panneau en fonction des besoins et de mon setup ?.
-A la base ce panneau est prévu pour fonctionner en full passif a partir du moment ou celui ci se trouve dans une pièce fermé avec des température "normales", et non comme je suis obligé de l'utiliser aujourd'hui, dans une tente en extérieur. (Même si c'est un avantage en période chaude c'est l'inverse en hiver.... Et j'hésite a rajouter par la suite des ventilateurs sur les dissipateurs pour descendre la température au maximum et permettre au COB de travaillés de manière optimal )
-Je souhaitais un panneau dimmable pour régler l’intensité et séparer par 2 alimentations + 2 interrupteurs pour n'utiliser qu'un certains nombre de COB en fonction du stade de la culture, me permettant d'allumer 4 ou 5 COB du départ de la culture jusqu’à la fin de croissance et allumer les 9 pour la floraison.
-Aussi, sachant que j'utilise plusieurs méthode de culture, sog, scrog, one bud ou beau sapin complet ?, il me fallait influer sur la "pénétration", j'ai donc opté pour des réflecteurs blanc qui est pour moi le meilleur compromis.
Petite vidéo comparative inintéressante.
Le panneau sera utilisé dans la config suivante (qui restera ainsi et a l’extérieur jusqu’à mon dernier déménagement.)
une tente renforcée de 1,2 * 1,2 * 2 m
un filtre à charbon de 200 * 500 mm
une entrée d'air de 650 m³/h
deux sorties d'air de 450 m³/h
deux ventilateurs oscillants clipsés sur les montants et brassant l'air sur les dissipateurs (rajouté par la suite car tente en extérieur, me permettant de gérer la température des dissipateurs.
Liste des achats:
1 kit réflecteur 200w + un kit réflecteur 250w, l'ensemble sera composé de 9 CLU048 1212 CRI 80 en 3500K, l'ensemble commandé sur Alibaba, et choisir Kingbrite comme entreprise très sérieuse ?.
le tout avec fdp (FedEx) et 3,8% PayPal m’a coûté 459$ = 386€
J’ai demandé qu’il déclare moins pour la douane, il m’on fait une facture à 195$ = 164€ Et si je dois payer 20% de douane sa me fera 32,8€ de plus. Pour un total de 419€, et pour une fois j'ai eu de la chance pas de douane ! ? Donc en arrondissant avec le petit matériel qui suit 430 EURO L'ENSEMBLE !!!
A ce matériel j'y ai rajouté:
la cornière aluminium 20x20 noir pour environ 20/30 euro pour la structure
des vis auto-perforantes 3,5mm x 5mm pour env 5 euro pour la fixation de la structure
des petites équerres plastique env 5/10 euro pour le maintiens de la structure.
Prenez le temps de faire un croquis avec cotation de tout vos éléments, entraxe des COB, puis position des drivers, position des cornières et pour finir position des 2 boitiés dimm et interrupteur.
Le reste du matos était déjà a ma disposition, visserie, câble d'alimentation 3x2,52, câble de 0,752 multibrin puis étamé pour l'alimentation des COB (attention il est plutôt conseillé d’utiliser du mono brin plus simple a mettre en oeuvre), wago, etc. (huile de coude et méninge clair !
/emoticons/default_roulage.gif" title="" />, bon j'avoue impossible de résister)

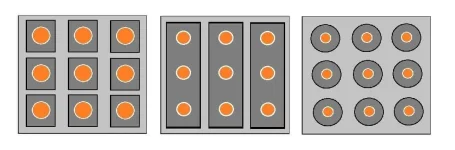

Configuration de mon setup, 9 citizen réparties comme si dessous (dessins de droite), montés sur les dissipateur de diamètre 133 mm pré percés ! Et c'est un petit avantage, perçage pour passage des câbles, visserie holders, pad thermique, etc.
Cars pour le montage du COB tout est prévu dans le kit, il y a même un alésage sur le coté avec 2 pré perçages taraudés pour facilité le montage sur support. (voir photo du dissipateur)
J'ai respecté un entraxe de 25 cm entre chaque COB, cela pour concentrer le flux lumineux, et utilisable avec (angle 90°) ou sans réflecteur (angle 120°) selon le type de culture ?.
(croquis de Phyl sur Topic)
(Le dissipateur ou l'on peut y voir l'ensemble des perçages utiles au montage de TOUT éléments ainsi que l'alésage latéral permettant sa pose et mise a la terre)
( Travaillez avec des gants, faites très attention a ne pas "salir" le COB au risque de l'endommager, idem si pâte thermique être très soigneux et ne poser qu'une fine couche homogène, dégraisser le dissipateur avant la pose du COB sur celui-ci)
Passons au montage du panneau ainsi que son câblage !
/emoticons/default_applaus.gif" title="" />
Commençons par le type de montage.... (montage en série)
J'ai choisis ce type de montage, cars, le courant de sortie du driver est identique dans toute la boucle, qu'importe le nombre de COB, donc la tension globale fournie sera la somme des tensions des COB.
C'est le montage recommandé pour les COB.
L'Avantage, c'est que le courant maximum fourni par le driver est limité, donc en cas de défaillance d'une puce, les autres ne seront pas suralimentées ?
(croquis de Phyl)
(Prenez votre temps pour vous faire un croquis de votre setup, pour préparer vos passages de câbles et bien repérer les fils, ce qui facilitera le suivit de votre montage en série)
Câblage d'un potentiomètre pour dimmer les drivers Meanwell de type B :
Sachant que mon setup comporte 2 drivers de type B, voici le montage effectué.
NB: La résistance en série sert de "talon" ; les drivers Meanwell interprètent la plage 0-10% comme un zéro (façon interrupteur) et le driver ne s'allume pas.
Le début de fonctionnement se trouve à 10% de la gradation, et le maxi du driver est donné à 100% du potentiomètre.
ATTENTION: ce montage a ses limites avec certaines puces, qui réclament plus de 36V passé un certain seuil d'intensité,cars les drivers Type B sont limités à 36V maximum en tension de sortie.
(croquis de Phyl, il est partout Phylou!)
(en photo !)
Je réitère quelques mises en garde très importante, ce serait con de mourir avant d'utiliser son panneau!
/emoticons/default_rip.gif" title="" />
/emoticons/default_dtc.gif" title="" />
Les masses métalliques (dissipateurs), devront être mises à la terre avec un fil de protection électrique (vert/jaune) de même section que les fils actifs (rouges et noir). De même, la carcasse du driver sera également mise à la terre grâce au fil de protection du câble d'alimentation, en le reliant à la borne mâle de la prise de courant.
Faites des montages propres, évitez les fils volants de partout, susceptibles d'être arrachés et de créer des pannes/accidents.
Gainez vos câbles, rassemblez les avec des colliers "rizlan" et soignez vos connexions
ET SURTOUT, vérifiez chaque connexions une fois faites, que celles-ci tiennent correctement, qu'aucuns fils ne dépassent ou touche un élément métallique ou autre.
Câblage panneau et câblage des 2 interrupteurs qui commande chacun l'allumage d'un drivers.
(Câblage des interrupteur ou l'on vois les 1er mises a la terre (fil vert:jaune), direct sur câble d'alimentation et une 1er sur châssis)
(Boitier fermé)
(Passage des câbles, on peut aussi voir ceux traversants les dissipateurs, position et fixassions)
(Prenez votre temps, pour le passage, mesure et connexions des câbles, kit a vérifier 2 fois)
(L'ensemble fini, vérification de toutes les connexions, test de continuité entre les câblages et élément métallique pour les mises a la terre ainsi qu'entre tout les élément métallique,
et idem entre tous les câbles d'alimentation et partie métallique par contre faut pas qu'il sonne là! )
(C'était un toff de test, je vous la post pour voir l'ensemble du panneau complet par dessus)
(Fabrication du support du panneau, un câble, récup de l’intérieur des domino élec pour "sertir")
(Mise en place avec un collier isolé de plomberie pour isolé panneau/tente)
(Une fois fini !)
(Shut ! faut pas dire que j'ai fait exploser (tombé au sol) une brique de lait en soulevant le panneau pour le mettre en place dans la tente...)
Une fois toutes les connexions vérifiés soigneusement, on passe a l'allumage!!!
(ou demander a sa femme ou belle mère de faire l'allumage ???
/emoticons/default_tongue2.gif" title="" />)
(bon j'avoue, j'ai vérifier 2 fois toutes les connexions)
Voili voilou !
Ma petite contribution, qui n'est qu'un simple retour de l'entraide communautaire de/emoticons/default_cnw.png" title="" />, en espérant que ça en encourage d'autres à franchir de pas !
Pour toutes aides au montage, conception de votre projet c'est par là ? Topic Unique de Phyldafghan ? https://www.cannaweed.com/forums/topic/198944-guide-doityourself-panneaux-led-haute-puissance-cob/
N'hésitez pas a poser des questions, critiques ou autres, cela reste participatif dans la joie et la bonne humeur !
/emoticons/default_cool2.gif" title="" />
A Bientôt !
@++++
/emoticons/default_cnw.png" title="" />Aillant eu beaucoup d'aide de la part des lédeux sur La Bible de Phyldafghan pour la création de mon panneau COB DIY, je souhaite faire un retour du montage effectué espérant que cela donne des idées ou de l'aide au montage. (en remerciant encore tous ceux qui me sont venus en aide
/emoticons/default_suck.gif" title="" />, Phyl, Papi, Bf, PierreRicherd, Homorudéralis, et tous ceux que j'ai oubliés /emoticons/default_pro.gif" title="" /> /emoticons/default_respect.gif" title="" /> Merci ! )La Bible de Phyl ? https://www.cannaweed.com/forums/topic/198944-guide-doityourself-panneaux-led-haute-puissance-cob/
Avertissement sécurité - à lire attentivement avant de se lancer
Les appareils et montages que nous vous proposons ci-dessous consomment du courant alternatif et produisent du courant continu, à des seuils dangereux pour l'organisme.Pour votre propre sécurité et celle de votre entourage, nous vous recommandons vivement de respecter les règles élémentaires de sécurité électrique :
On travaille toujours en l'absence de tension ; driver débranché de l'alimentation électrique, et en cas d'intervention sur pièces nues avec possibilité de contact direct (bornes, contacts, appareillage de tableaux électriques, prises, etc...) : coupure de l'alimentation générale ;
Les drivers mettent quelques dizaines de secondes après la coupure de l'alimentation, avant de se décharger complètement.
Il subsistera une tension résiduelle dangereuse en sortie de driver pendant ce laps de temps ; veillez donc à attendre au moins une minute après avoir débranché le driver avant de commencer à travailler dessus ;
Les masses métalliques (dissipateurs), devront être mises à la terre avec un fil de protection électrique (vert/jaune) de même section que les fils actifs (rouges et noir).
De même, la carcasse du driver sera également mise à la terre grâce au fil de protection du câble d'alimentation, en le reliant à la borne mâle de la prise de courant.
Faites des montages propres ; évitez les fils volants de partout, susceptibles d'être arrachés et de créer des pannes/accidents.
Gainez vos câbles, rassemblez les avec des colliers "rizlan" et soignez vos connexions.
(copie de la mise en garde du topic de Phyl)
Une fois ce préambule fait autant qu'important, passons aux détails du panneau en fonction des besoins et de mon setup ?.
-A la base ce panneau est prévu pour fonctionner en full passif a partir du moment ou celui ci se trouve dans une pièce fermé avec des température "normales", et non comme je suis obligé de l'utiliser aujourd'hui, dans une tente en extérieur. (Même si c'est un avantage en période chaude c'est l'inverse en hiver.... Et j'hésite a rajouter par la suite des ventilateurs sur les dissipateurs pour descendre la température au maximum et permettre au COB de travaillés de manière optimal )
-Je souhaitais un panneau dimmable pour régler l’intensité et séparer par 2 alimentations + 2 interrupteurs pour n'utiliser qu'un certains nombre de COB en fonction du stade de la culture, me permettant d'allumer 4 ou 5 COB du départ de la culture jusqu’à la fin de croissance et allumer les 9 pour la floraison.
-Aussi, sachant que j'utilise plusieurs méthode de culture, sog, scrog, one bud ou beau sapin complet ?, il me fallait influer sur la "pénétration", j'ai donc opté pour des réflecteurs blanc qui est pour moi le meilleur compromis.
Petite vidéo comparative inintéressante.
Le panneau sera utilisé dans la config suivante (qui restera ainsi et a l’extérieur jusqu’à mon dernier déménagement.)
une tente renforcée de 1,2 * 1,2 * 2 m
un filtre à charbon de 200 * 500 mm
une entrée d'air de 650 m³/h
deux sorties d'air de 450 m³/h
deux ventilateurs oscillants clipsés sur les montants et brassant l'air sur les dissipateurs (rajouté par la suite car tente en extérieur, me permettant de gérer la température des dissipateurs.
Liste des achats:
1 kit réflecteur 200w + un kit réflecteur 250w, l'ensemble sera composé de 9 CLU048 1212 CRI 80 en 3500K, l'ensemble commandé sur Alibaba, et choisir Kingbrite comme entreprise très sérieuse ?.
le tout avec fdp (FedEx) et 3,8% PayPal m’a coûté 459$ = 386€
J’ai demandé qu’il déclare moins pour la douane, il m’on fait une facture à 195$ = 164€ Et si je dois payer 20% de douane sa me fera 32,8€ de plus. Pour un total de 419€, et pour une fois j'ai eu de la chance pas de douane ! ? Donc en arrondissant avec le petit matériel qui suit 430 EURO L'ENSEMBLE !!!
A ce matériel j'y ai rajouté:
la cornière aluminium 20x20 noir pour environ 20/30 euro pour la structure
des vis auto-perforantes 3,5mm x 5mm pour env 5 euro pour la fixation de la structure
des petites équerres plastique env 5/10 euro pour le maintiens de la structure.
Prenez le temps de faire un croquis avec cotation de tout vos éléments, entraxe des COB, puis position des drivers, position des cornières et pour finir position des 2 boitiés dimm et interrupteur.
Le reste du matos était déjà a ma disposition, visserie, câble d'alimentation 3x2,52, câble de 0,752 multibrin puis étamé pour l'alimentation des COB (attention il est plutôt conseillé d’utiliser du mono brin plus simple a mettre en oeuvre), wago, etc. (huile de coude et méninge clair !
/emoticons/default_roulage.gif" title="" />, bon j'avoue impossible de résister)Configuration de mon setup, 9 citizen réparties comme si dessous (dessins de droite), montés sur les dissipateur de diamètre 133 mm pré percés ! Et c'est un petit avantage, perçage pour passage des câbles, visserie holders, pad thermique, etc.
Cars pour le montage du COB tout est prévu dans le kit, il y a même un alésage sur le coté avec 2 pré perçages taraudés pour facilité le montage sur support. (voir photo du dissipateur)
J'ai respecté un entraxe de 25 cm entre chaque COB, cela pour concentrer le flux lumineux, et utilisable avec (angle 90°) ou sans réflecteur (angle 120°) selon le type de culture ?.
(croquis de Phyl sur Topic)
(Le dissipateur ou l'on peut y voir l'ensemble des perçages utiles au montage de TOUT éléments ainsi que l'alésage latéral permettant sa pose et mise a la terre)
( Travaillez avec des gants, faites très attention a ne pas "salir" le COB au risque de l'endommager, idem si pâte thermique être très soigneux et ne poser qu'une fine couche homogène, dégraisser le dissipateur avant la pose du COB sur celui-ci)
Passons au montage du panneau ainsi que son câblage !
/emoticons/default_applaus.gif" title="" />Commençons par le type de montage.... (montage en série)
J'ai choisis ce type de montage, cars, le courant de sortie du driver est identique dans toute la boucle, qu'importe le nombre de COB, donc la tension globale fournie sera la somme des tensions des COB.
C'est le montage recommandé pour les COB.
L'Avantage, c'est que le courant maximum fourni par le driver est limité, donc en cas de défaillance d'une puce, les autres ne seront pas suralimentées ?
(croquis de Phyl)
(Prenez votre temps pour vous faire un croquis de votre setup, pour préparer vos passages de câbles et bien repérer les fils, ce qui facilitera le suivit de votre montage en série)
Câblage d'un potentiomètre pour dimmer les drivers Meanwell de type B :
Sachant que mon setup comporte 2 drivers de type B, voici le montage effectué.
NB: La résistance en série sert de "talon" ; les drivers Meanwell interprètent la plage 0-10% comme un zéro (façon interrupteur) et le driver ne s'allume pas.
Le début de fonctionnement se trouve à 10% de la gradation, et le maxi du driver est donné à 100% du potentiomètre.
ATTENTION: ce montage a ses limites avec certaines puces, qui réclament plus de 36V passé un certain seuil d'intensité,cars les drivers Type B sont limités à 36V maximum en tension de sortie.
(croquis de Phyl, il est partout Phylou!)
(en photo !)
Je réitère quelques mises en garde très importante, ce serait con de mourir avant d'utiliser son panneau!
/emoticons/default_rip.gif" title="" /> /emoticons/default_dtc.gif" title="" />Les masses métalliques (dissipateurs), devront être mises à la terre avec un fil de protection électrique (vert/jaune) de même section que les fils actifs (rouges et noir). De même, la carcasse du driver sera également mise à la terre grâce au fil de protection du câble d'alimentation, en le reliant à la borne mâle de la prise de courant.
Faites des montages propres, évitez les fils volants de partout, susceptibles d'être arrachés et de créer des pannes/accidents.
Gainez vos câbles, rassemblez les avec des colliers "rizlan" et soignez vos connexions
ET SURTOUT, vérifiez chaque connexions une fois faites, que celles-ci tiennent correctement, qu'aucuns fils ne dépassent ou touche un élément métallique ou autre.
Câblage panneau et câblage des 2 interrupteurs qui commande chacun l'allumage d'un drivers.
(Câblage des interrupteur ou l'on vois les 1er mises a la terre (fil vert:jaune), direct sur câble d'alimentation et une 1er sur châssis)
(Boitier fermé)
(Passage des câbles, on peut aussi voir ceux traversants les dissipateurs, position et fixassions)
(Prenez votre temps, pour le passage, mesure et connexions des câbles, kit a vérifier 2 fois)
(L'ensemble fini, vérification de toutes les connexions, test de continuité entre les câblages et élément métallique pour les mises a la terre ainsi qu'entre tout les élément métallique,
et idem entre tous les câbles d'alimentation et partie métallique par contre faut pas qu'il sonne là! )
(C'était un toff de test, je vous la post pour voir l'ensemble du panneau complet par dessus)
(Fabrication du support du panneau, un câble, récup de l’intérieur des domino élec pour "sertir")
(Mise en place avec un collier isolé de plomberie pour isolé panneau/tente)
(Une fois fini !)
(Shut ! faut pas dire que j'ai fait exploser (tombé au sol) une brique de lait en soulevant le panneau pour le mettre en place dans la tente...)
Une fois toutes les connexions vérifiés soigneusement, on passe a l'allumage!!!
(ou demander a sa femme ou belle mère de faire l'allumage ???
/emoticons/default_tongue2.gif" title="" />)(bon j'avoue, j'ai vérifier 2 fois toutes les connexions)
Voili voilou !
Ma petite contribution, qui n'est qu'un simple retour de l'entraide communautaire de
/emoticons/default_cnw.png" title="" />, en espérant que ça en encourage d'autres à franchir de pas !Pour toutes aides au montage, conception de votre projet c'est par là ? Topic Unique de Phyldafghan ? https://www.cannaweed.com/forums/topic/198944-guide-doityourself-panneaux-led-haute-puissance-cob/
N'hésitez pas a poser des questions, critiques ou autres, cela reste participatif dans la joie et la bonne humeur !
/emoticons/default_cool2.gif" title="" />A Bientôt !
@++++
