Modification d'un système Hydroponique

[Blueskry]

Bonjour à tous

J'ai récemment acheter un nouveau système hydroponique . Je suis passez d'un système RDWC à 4 pots, pour un système Wilma 16 pots (pour le même espace).

Le problème c'est que se système n'est pas en RDWC , et que contrairement à des pots panier ou les racines tombent dans la soupe, ici c'est des pots de 11L avec des petits trous au fond , posés ensuite sur une table en plastique ou se trouve un seule petit trou pour l'évacuation de l'eau.

Photos:





J'aimerais donc modifier un peu tout ça pour transformer le système en quelque chose de plus efficace car quand je vois la place que peut prendre les racines, je suis convaincu qu'elles seront bien mieux à tomber dans le bac plutôt que confiner dans ces pots. Sachant que vu la taille du petit trou d'évacuation d'eau du pots sous chacun , je pense même que il vas se boucher rapidement si les racines tentent une descente .

A cela s'ajoute que la circulation de l'eau dans le bac de récupération doit pas être top.

Voici donc ce que j'aimerais obtenir une fois les modifications finit:

Concernant les pots ainsi que la table :





Les points bleus représentent les trous que j'aimerais ajouter.

Et concernant la circulation de l'eau, j'ai fais un schéma Avant/Après pour mieux visualiser :

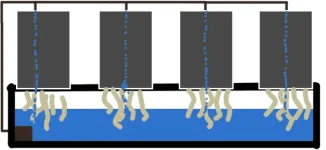

Avant :

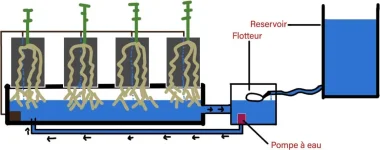

Apres :



Donc , comme montré sur le schéma j'aimerais ajouter un pots "contrôleur" à l'extérieur de la box pour pouvoir faciliter la prise du PH /l'EC , avec une pompe à eau qui redirige l'eau à l'opposer du Bac pour avoir une bonne circulation de l'eau/nutriments ect...

J'ai fais une petite erreur sur le Schéma , la jonction entre le bac et le pots de contrôle seras au plus bas possible , et non au milieu. Pour avoir une pression maximum de l'eau et remplir le bac de contrôle plus rapidement/facilement.

Est-ce que cela semble viable ? Je pense que oui mais je ne suis pas un spécialiste et je voudrais savoir si j'ai pas oublier de penser à quelque chose

Je possède déjà presque tout le matériel grâce à mon ancien système RDWC. J'ai des tuyau de PVC large pour la jonction , la pompe , les joint en caoutchouc , flotteur, pots , tank ect...

Mon seul manque c'est la la manière/technique que je vais devoir utiliser pour percer le plastique au dimension voulu. Pour les pots, le bac, et la jonction Bac > Controlleur > puis tuyaux >Bac.

Je ne suis pas du tout bricoleur et j'ai aucun outils permettant de faire ça ... Est-ce que quelqu'un peut me me conseiller concernant ça ?

En vous remerciant pour la lecture !

Cannabicallement

Edit: Je viens de penser a un truc , est-ce que le pots contrôleur ne risque pas de se vider trop vite avec la pompe et faire baisser le flotteur constamment ? ce ouvrirait les vanne du Tank et remplirais le système constamment ? pouvant le faire déborder ?



[LittleBigMan]

Salut @Blueskry,

J'entends RDWC alors je viens .

Il y a peut être plus simple à faire mais déjà la pompe du réservoir intermédiaire va avoir à se battre contre la pression du bac si tu raccordes par le fond.

Idéalement, l'eau devrait arriver soit juste à la ligne de flottaison, soit au dessus.

Mettre une seule pompe dans le bac externe et la raccorder au circuit d'arrosage d'origine serait pas mal.

Si la nouvelle pompe tourne H24, tu auras presque toujours la même quantité d'eau dans le circuit et je ne vois pas pourquoi la réserve inonderait le bac intermédiaire ou le bac de culture.

Sinon pour les perçages, il faut éviter de fragiliser le fond du pot.

Ils ne conseillent pas de mettre un tapis racinaire au fond des pots pour justement éviter que les racines ne plongent ?

@+



[Blueskry]

Salut @LittleBigMan

J'entends RDWC alors je viens .

Y'a que ça de vrai

Il y a peut être plus simple à faire mais déjà la pompe du réservoir intermédiaire va avoir à se battre contre la pression du bac si tu raccordes par le fond.

Idéalement, l'eau devrait arriver soit juste à la ligne de flottaison, soit au dessus.

My bad , J'ai mis les tuyaux en dessous du schéma car je ne voulais pas les mettre sur le dessus pour la visibilité du schéma et j'ai oublier de le préciser .

En vrai , la pompe pousseras l'eau vers le haut , le tuyaux longera le bac par le haut et grâce a un trou par le dessus à l'opposé du pots intermédiaire, l'eau retomberas dans le bac.

Le bac seras poser au sol et rien ne passe en dessous

Mettre une seule pompe dans le bac externe et la raccorder au circuit d'arrosage d'origine serait pas mal.

Les soucis que je vois en faisant ça c'est que pour faire tourner 150L(bac)+15L (pots contrôleur) en passant par l'arrosage ( qui sont des gicleur avec un débit faible) , je risque de mettre plusieurs heure pour faire tourner toute la solution . et en cas de mesure, ajustement ect... je vais devoir attendre pas mal d'heure pour faire mes mesure ect....

A moins de combiner les deux? par Example au lieu de d'avoir le circuit qui est fermer à la fin de l'arrosage, de le faire continuer jusqu'à la fin du bac. Et en ajoutant un robinet pour contrôler la pression en sortie, je pourrais avoir un contrôle sur le débit des gicleurs.

Si la nouvelle pompe tourne H24, tu auras presque toujours la même quantité d'eau dans le circuit et je ne vois pas pourquoi la réserve inonderait le bac intermédiaire ou le bac de culture.

Normalement oui , mais imaginons que le tuyaux en PVC qui relis le bac au pots contrôleur sois bouché un peu par les racines , moins d'eau vas pouvoir rentrer dans le pots intermédiaire , et donc la pompe risque de vider le pots plus vite que l'eau ne rentre, pour au final activer le flotteur. ( J'imagine le pire pour être sur de ne pas avoir de problème )

Sinon pour les perçages, il faut éviter de fragiliser le fond du pot.

Ils ne conseillent pas de mettre un tapis racinaire au fond des pots pour justement éviter que les racines ne plongent ?

Alors mon but est justement de laisser passer les racine , j'aimerais qu'elle puisse au plus vite accéder directement à la soupe en retombant dans le bac. Je pense qu'elle s'en porteront que mieux ! ( Si je compare la vitesse de croissance avec d'autre système hydro , les racines se plaisent bien dans l'eau. Et j'utilise constamment du peroxyde d'hydrogène pour avoir une oxygénation de l'eau au petit oignons )

Manque plus qu'a savoir comment percer sans fragiliser trop le plastique comme tu dis , c'est ce qui me fais le plus peur

(Je vais reposter une version du schémas dans la soirée après quelques idée )

Merci pour ton aide!

a++



[Dv8]

Salut,

J’ai aussi un wilma modifié, je peux te dire que tu ne vas pas regretter ton achat.

Je n’ai pas la place pour un réservoir extérieur, je fais mise à niveau une fois par jour, et ajuste mon pH matin et soir.

Ça marche terriblement bien.

J’ai des bulleurs et une pompe de brassage, ainsi. Qu’un chiller.

Mon setup est top, sur mon run d’été, j’ai sorti 730 Gr dans une 100x100.

Tchuss.



[Blueskry]

Salut @Dv8

C'est exactement ce que je souhaite faire ! Tu a fais pareille pour les pots ? ou tu a laisser juste les trous d'origine ?

Les racines n'ont pas abimes les trous ou fais péter le plastique ? ( ça m'est arriver avec des pots panier)

Tu a utilisé quoi pour fais percer le plastique de façon aussi clean?

Top les photos! Ca fais envie tout ça !!

a++



[Blueskry]

re,

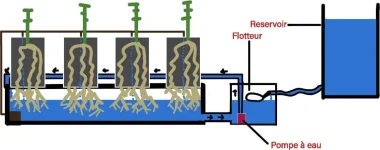

Voici le schéma modifié:

a++



[Dv8]

Salut @Dv8

C'est exactement ce que je souhaite faire ! Tu a fais pareille pour les pots ? ou tu a laisser juste les trous d'origine ?

Les racines n'ont pas abimes les trous ou fais péter le plastique ? ( ça m'est arriver avec des pots panier)

Tu a utilisé quoi pour fais percer le plastique de façon aussi clean?

Top les photos! Ca fais envie tout ça /emoticons/default_biggrin.png" srcset="/emoticons/[email protected] 2x" title="" width="20" />!!

a++

Salut,

J’ai utilisé un marqueur pour dupliquer les emplacements des trous de mes pots sur les emplacements des pots.

Je n’ai pas modifié les pots, seulement le couvercle du wilma.

J’ai quatre bulleurs dans le réservoir et une pompe de brassage dans le réservoir.

J’ai percé le couvercle avec une foreuse, mais je pense qu’une dremelle aurait été plus pratique.

Tchuss.
