Réalisation (PCB) de montages électroniques trouvés sur le FOFO

[zefram-28]

Bonjour,

J'ouvres ici un nouveau fil de discussion spécifique afin de ne plus polluer les autres.

L'objectif étant la réalisation des montages électroniques en me basant sur des schémas intéressants trouvés sur ce forum.

A l'origine donc de la discussion, un montage pour anti rebond proposé par GEN pour protéger les Auto transformateurs lors de coupure/ reset/...

Il est repris et simplifié par KeteKi ici:

C'est ce schéma que j'utiliserai donc.

ATTENTION:

Le montage ci-dessous n'est pas magique!!

Mais associé à un bout de code Arduino... /emoticons/default_wink.png" srcset="/emoticons/[email protected] 2x" title="" width="20" />

Ce montage est :

- à intercaler dans la ligne VCC de l'alimentation d'une platine relais.

- à relier a une pin libre de l'arduino (trigger du relais).

Le montage en soit n'est que l'assemblage d'un Relais classique.

On peut aussi trouver 1 relais du commerce avec sa diode de roue libre intégrée.

l'intérêt ici est de l'assembler sois même, l'intégrer à un PCB pour nous faciliter l'insertion dans son futur environnement.

Fonctionnement:

Notre Arduino alimente la bobine du relai (via le trigger) uniquement quand il a terminé son boot .

cela a pour effet d'actionner le relais et permet l'alimentation de la platine relais qui y est connectée.

Cela évite les fermetures/ouvertures de tous les relais de la platine ( Allumage / Extinction des équipements qui y sont connectés)

durant le boot de l'arduino ou lors d'un reset (coupure courant/etc...)

Ce phénomène n'est pas obligatoire et depend du type de platine relais en votre possession (état haut ou état bas).

Avec mes platines chinoises (état bas) j'ai été bon pour passer par cette solution (très efficace)

Le bout de programme a inclure dans l'arduino et les explications sont dans sujet principal, celui de GEN.

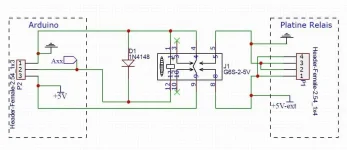

le schema d'origine repris sous "EasyEAD":

Attention, les GND sont distincts, il n'y a pas de shunt entre 4 et 5 (voir les vues PCB ci dessous):



Le PCB :







Le Projet sous EasyEAD est :

- Fonctionnel

- Open source

Le logiciel en ligne est gratuit et permet :

- l'edition des Typons

- passer commande des PCB.

Bien à vous.

ZEF.



[zefram-28]

captures d'écrans sur les GND du projet pour GEN :

Le ground Coté Arduino est "balisé" GND


Celui coté Auto transfo est "balisé" GDN-rel.



Ils sont donc électriquement différents (pas de shunt entre 4 et 5).

Ce qui justifie la piste (sur le PC reliant le "plot 5" du relai G6s-2-5V vers connecteurs 2 et 3 coté auto transformateur).

Bien à vous.

ZEF



[Gen]

Et je sors cette information de où en voyant le schéma synoptique ??

Je n'ai jamais parlé du PCB

Il y a une nomenclature à respecter en électronique, apparemment le logiciel que tu utilises est une usine à gaz.

Si tu veux faire des réalisations plus conséquentes qui tiennent la route dans le futur, utilise eagle, ou orcad PCB.. il y a plein d'autres logiciels que ces ersatz de réalisation en ligne.

Les logiciels pré-cités possèdent un Electric Rules Check (ERC) et un Design Rules Check (DRC) qui te permettent de contrôler les circuits, et ainsi éviter les erreurs d'orientation de composant ou de nomenclature de signaux (VCC, VSS, GND etc)..

++

GEN



[zefram-28]

Mouais,

Et je sors cette information de où en voyant le schéma synoptique ??

Et bien... tu ne le peux pas

Raison pour laquelle j'ai ouvert ce thread et y ai déposé le détail des nomenclature de signaux GND.

Au final, le Montage Et le PCB sont Fonctionnels.

Bien à vous

ZEF.

PS: je viens de voir ton MP.

Pas de soucis. ++



[zefram-28]



[zefram-28]

Bonjour,

Cette fois ci- j'ai repris la version Originale, celle de GEN.

Le lien vers le projet est ici : Anti-rebond-GEN

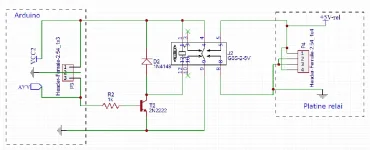

Schema electrique :



PCB (vue fantome) :



PCB (vue composants):



PCB (vue pistes) :

Les Grounds côté arduino sont à la masse Platine

Ceux cotés Relais sont sur piste.





Bien à vous

ZEF.
