Fabrication d'un Adjust A Wing home made

Yop la communauté




Amis weedeurs si vous êtes comme moi, que vous en
avez marre des prix exorbitants de certains grow shops,
sur leurs projo ou imitation de ceux-ci et que
vous aimez bricoler, ce tuto pourra vous intéresser
histoire de vous fabriquer vous même votre propre aaw
pour une 30 aine € max!!



Bien sûr vous n'aurez jamais le modèle équivalent de la
firme Ajust-a-wing , qui est bien entendu mieux fini,
mais une bonne imitation de celui-ci pour moins cher
que leur aaw de pacotille imité et vendu dans les 60 € et + .







1/ se trouver une tôle alu (voir autre) de 100/50cm et d'environ 0,5mm d'ép. facilement travaillable martelée ou brillante
(avec film anti-rayures)du br.co pwet .







2/ posséder une perceuse élec. et ses forets.
2 morceaux de câble élec de 80 cm de long pour fabriquer
les tendeurs d'envergure de l'aaw .







3/ Une cisaille à tôle/ une pince plate / un marteau /
2 tasseaux d'équerre d'environ 1 m pour se fabriquer
une plieuse angulaire à la mac gyver et ainsi que
quelques vis + boulons et rondelles de 6 voire 7 mm .







4/ Deux équerres dont les cotes seront précisées plus bas .
Un autre morceau de tôle de 11/8cm et 1,5 mm d'ép.
pour pouvoir fabriquer le support de douille ajustable
ainsi que les supports de fixation de suspension de celui ci !
1 autre plaque de tôle de 17 / 8 cm en 0,5 mm d'ép.
pour la conception de votre heatshield ainsi que d'une douille E40 standard !







5/ quelques heures à tuer et un bon goût de la bricole . :-)







:yepah:Alors attention c'est parti ^^ ! :ptdr:

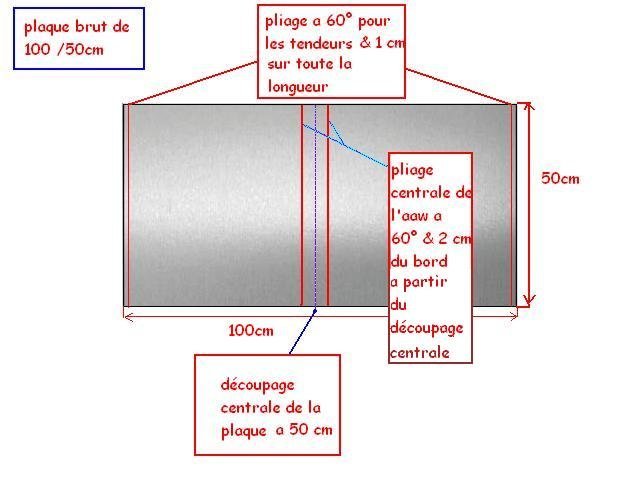

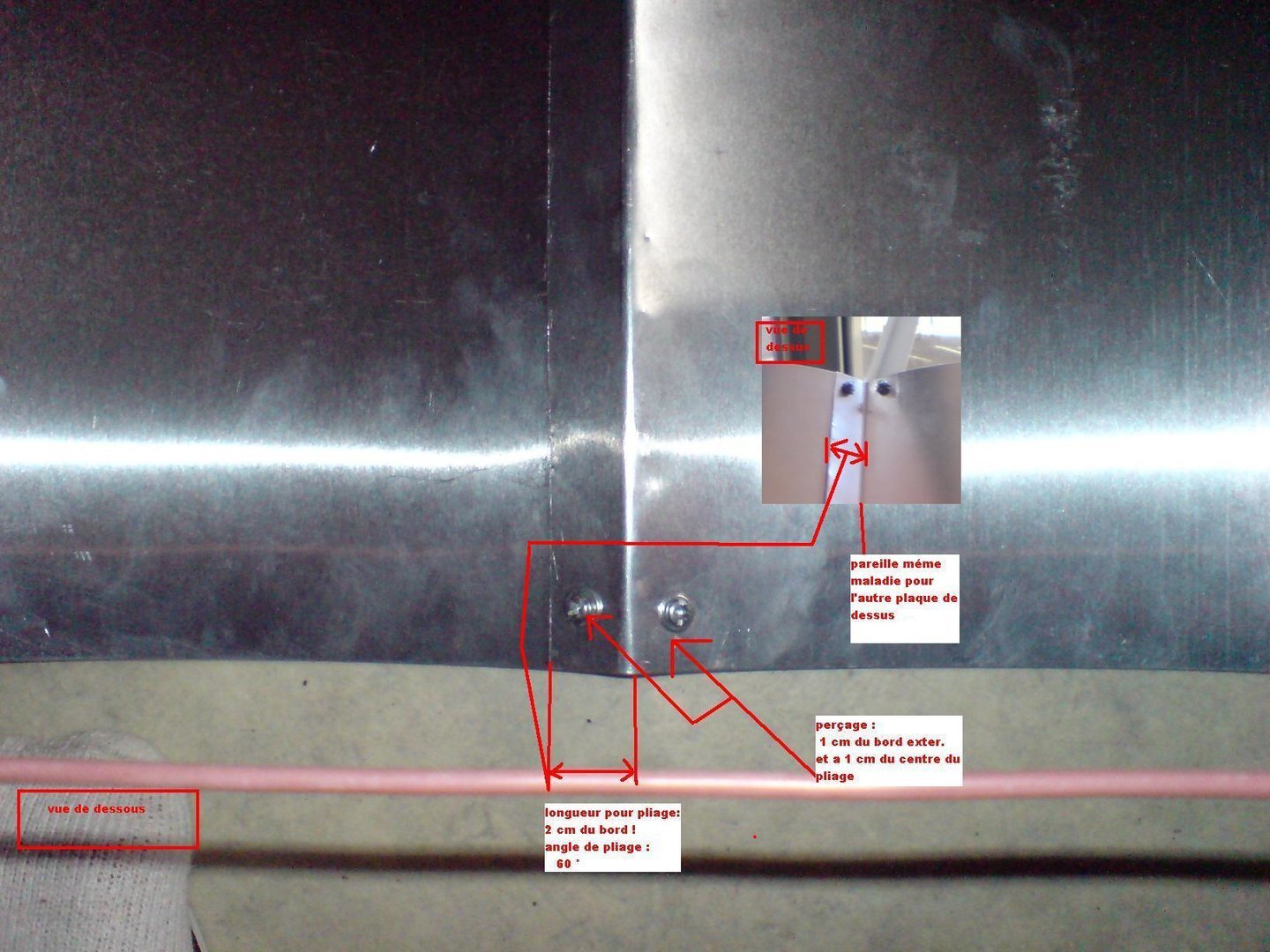

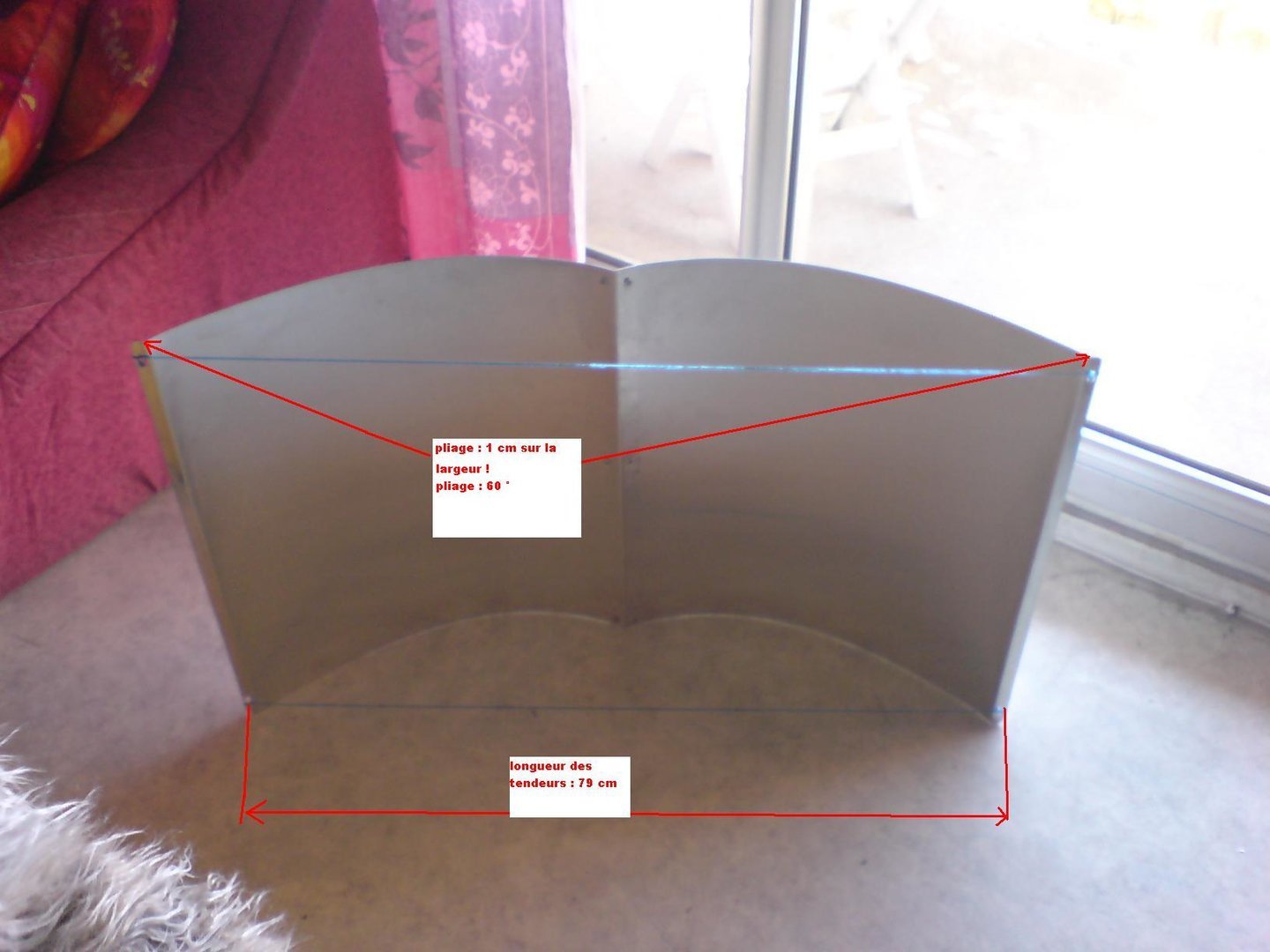

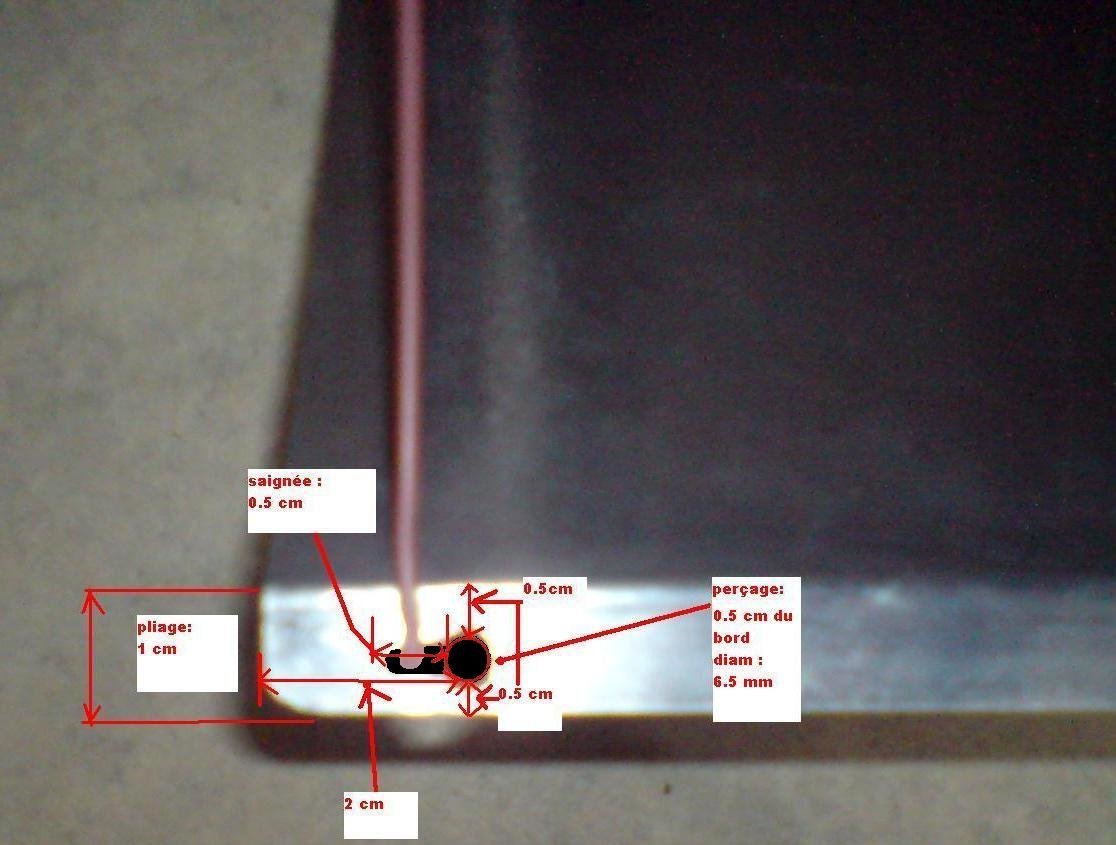

voilà pour la fabrication de départ de l'aaw !

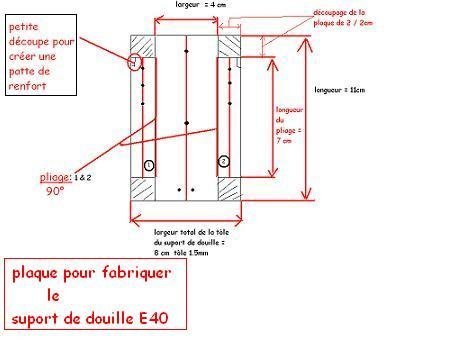

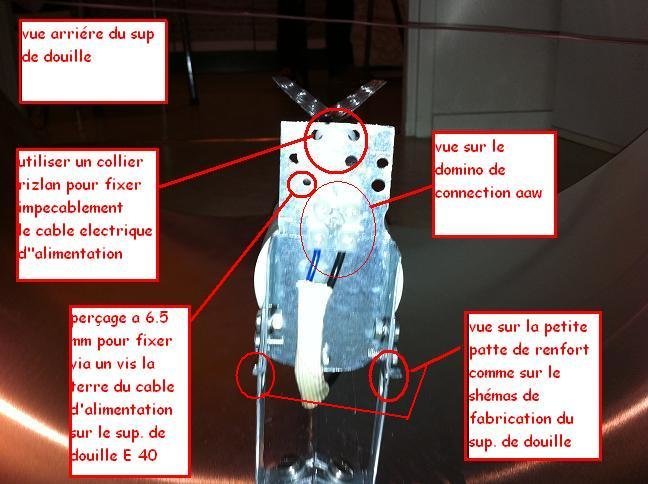

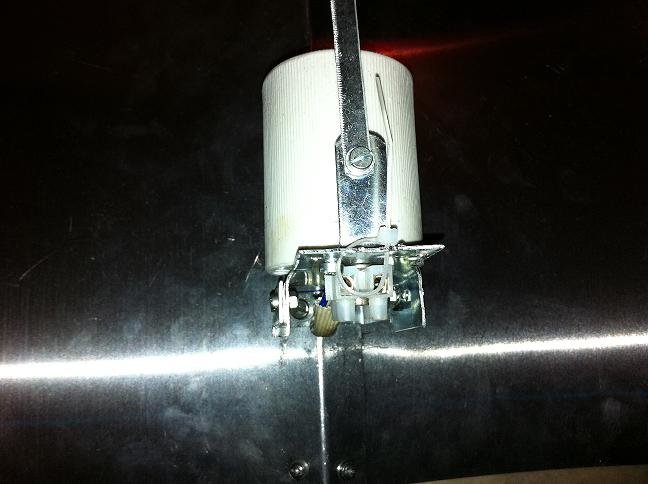

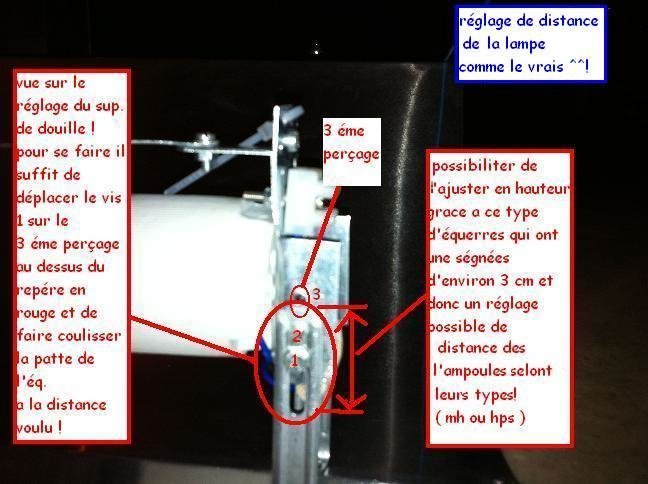

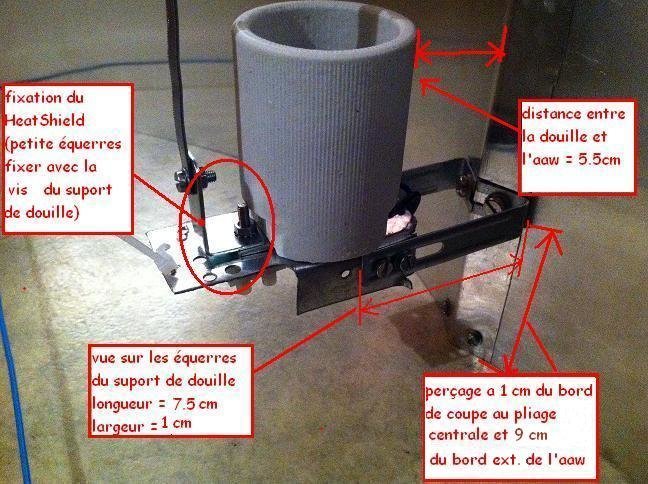

passons à la conception du support de douille

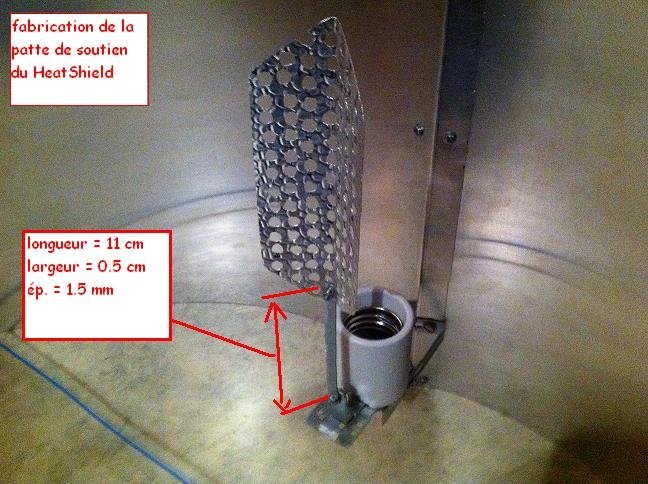

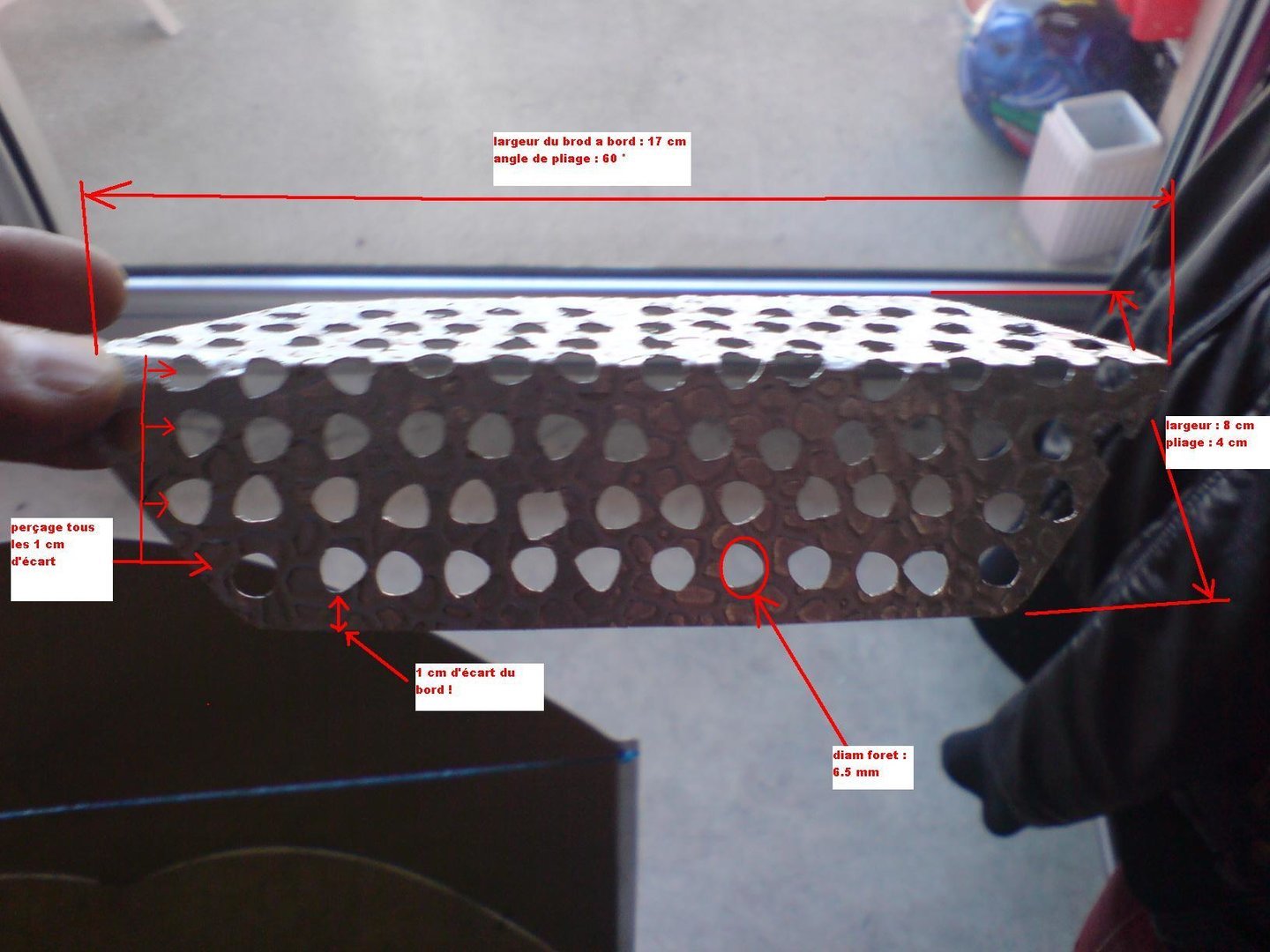

passons maintenant à la fabrication du heatshield home made !

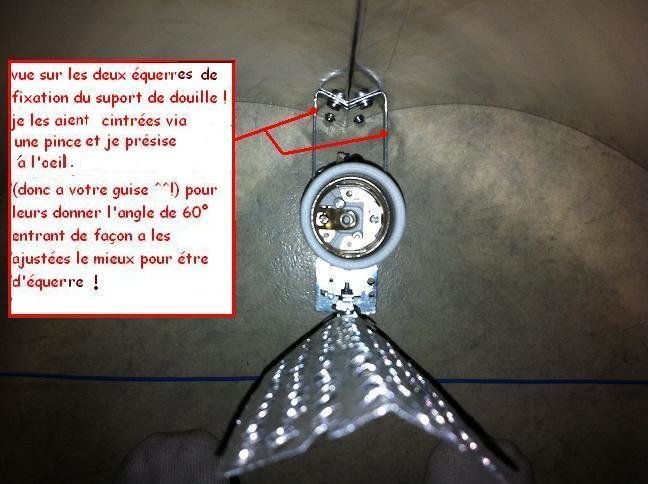

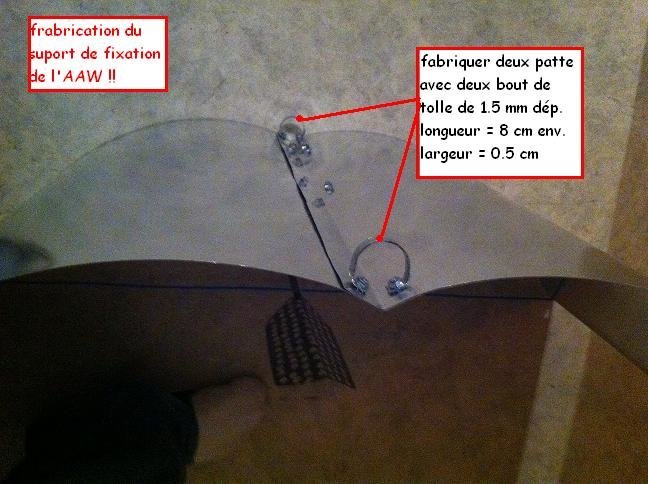

maintenant les supports de fixation de suspension de l'aaw

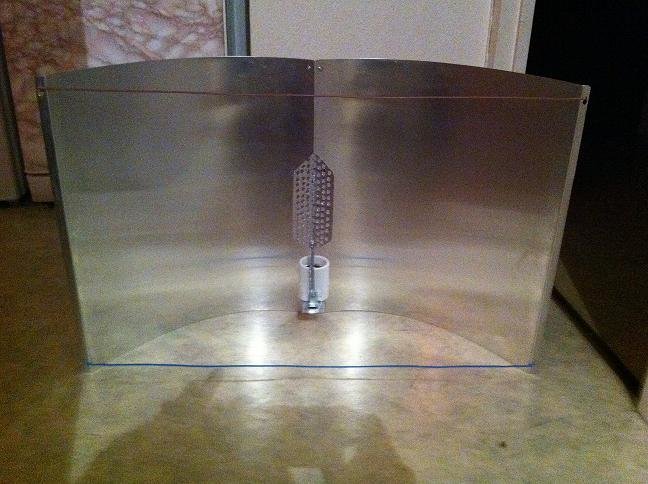

bon voilou les amis et si tout roule pénard pendant
la fabrication de votre aaw home made vous devriez obtenir
ceci ^^ !16.jpg



Allez je vous souhaite à tous un bon bricolage en
vous disant à très vite pour de nouvelles aventures en
espérant que ça donnera des idées à quelques uns !



Édit : merci de la contribution de sallik & s0rci3r
pour leurs coups de main, sympa les copaings. :plusun:



cannamicalemnent



Dr.Weedhouse
