Rail Light, Électronique , Mécanique , Réparation

Nous allons aborder les 3 chapitres suivants .



1. Mécanique : les différentes possibilités pour déplacer votre lampe ou vos lampes



2. Électricité : type de moteur et courant



3. Réparation : reparer un LightRail 1.0 2.0 3.0 3.1 3.5 4.0 4.5 en panne de moteur ou carte électrique




mais avant, 2, 3 info:



un rail vous permet de cultiver un plus grand espace avec la même charge lumineuse, de plus les plantes sont plus homogènes .




ex:



mon placard de 1m20 x 1m20 avec une 600W, j'agrandis mon placard pour 2m40 x 1m20 et y installe un rail avec toujours la même lampe
ça ne veut pas dire que pour tous les placards on peut doubler la surface mais l’agrandir raisonnablement .
medium.RailLEM1.jpg.2ffe7f19788897e6aac7





pour la croissance, là aussi peut encore augmenter la superficie avec une ou plusieurs lampes, mais sur une surface bien plus importante



ex:



avec ma 250w MH, je cultive dans un placard de 80cm x 80 cm avec un rail je pourrais agrandir la surface a 200cm x 80cm
medium.RailLEM2.jpg.69c3db5c054cd8d7aae4
dans mon espace croissance se trouve 7 pieds mère et beaucoup d'enfants
une 250W MH et un rail suffisent à leur bonheur .





Un rail consomme peu d’énergie "0.3W a 5W"

  1. . Mécanique

    le wagonnet motorisé



medium.RailLEM3.jpg.a518d75285268c84834b



medium.RailLEM4.jpg.18f74773e6130a09f7b7


medium.RailLEM5.jpg.994f91660db99bfd6ade
par surikate




medium.RailLEM6.jpg.a3560b47eb4bb8b50c9c

par moi-même





le système réside sur le fait que le wagonnet est motorisé, il se déplace du point A au point B, quand le wagonnet arrive en butée au "point B" le courant s’inverse par force de résistance, le wagonnet repart du point B vers le point A .




le rail motorisé

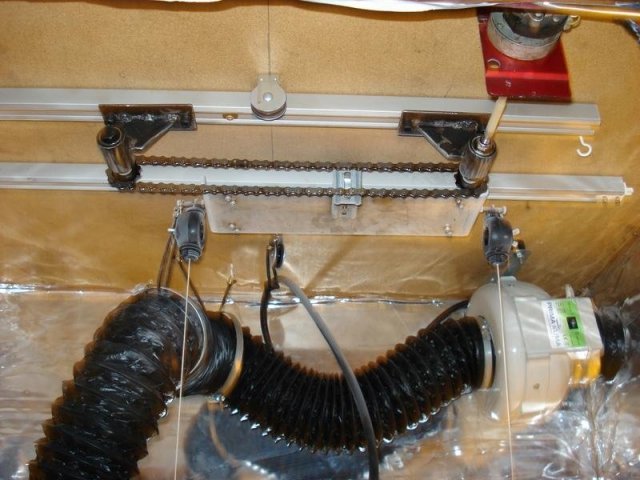

medium.RailLEM7.jpg.d067b8da6ce28dbe348c par rothull

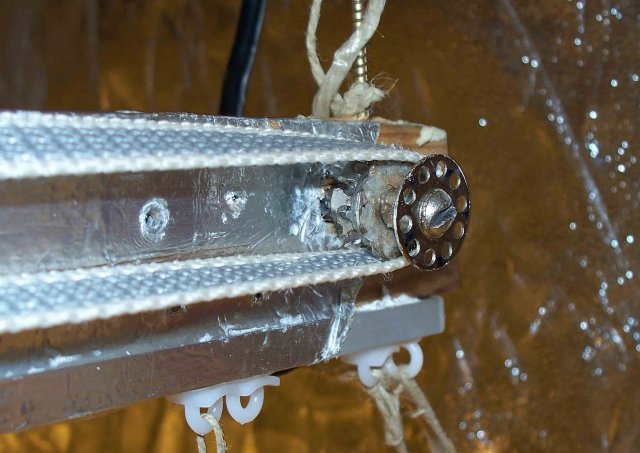

medium.RailLEM8.jpg.d41a238a66499b9f1078 par Bhams
medium.RailLEM9.jpg.c1b389ced33ac845cedd



le moteur est fixé sur le rail,
avec une chaîne de vélo, une sangle, un câble de frein de vélo, le point d’accroche de la lampe fait des allers et retours quand il arrive à l'engrenage où le pignon il bloque le moteur, de ce fait le moteur change son sens de rotation .



sur certaines installations ingénieuses, on peut voir des lampes et ventilateurs sur rail , un câble tendu et des poulies permet de passer des angles à 90° et de faire faire le tour de la pièce au ventilateur ou à la lampe .





medium.RailLEM10.jpg.2556f03881984e7c39d



[*]Électricité : type de moteur et courant
il existe 3 types de moteurs qui changent de courrant en cas de résistance .



Le moteur de boule à facette :
medium.RailLEM11.jpg.bf3f92d015f43292fad

  • bon coté :


il fonctionne sur du 220v
il peut actionner plusieurs kilos

  • mauvais coté :


chauffe vite
temps de vie limité











Le moteur de Micro-onde 220V :
medium.RailLEM12.jpg.be869ba8cc2245dfc46

  • bon coté :


il fonctionne sur du 220v
il peut actionner plusieurs kilos

  • mauvais coté :


chauffe vite
temps de vie limité
peu de micro-ondes en sont munis











Le moteur de Micro-onde 30V :
medium.RailLEM13.jpg.6eb96ab9a3fdbe9e45f

  • bon coté :


il peut actionner plusieurs kilos
il ne chauffe pas
peut tourner 24H/24
consommation électrique légère
beaucoup de micro-ondes en sont munis
tournent sur du 10V à 30V alternatif AC~ coter Security

  • mauvais coté :


tournent sur du 10V a 30V alternatif AC~ voltage non-commun




ce dernier sera surement votre choix
pour sa longue vie et sont courrant basse tension,



Trouvez un transformateur 220V->10V~ ou 12V~ sera la tâche la plus dure,



dans le commerce des LED destinées à l’extérieur, ça tourne en 12V~AC



ex: Transformateur 230V,12V, 20 VA pour rampe lumineuse





medium.RailLEM14.jpg.9d5a733611d0359a232


prix environ 15~25€ - vous pourrez cumuler plusieurs moteur sur le même Transfo .



il alimente en général ce type de lampes :





medium.RailLEM15.jpeg.09cbf8fa1e2c9f0df5


medium.RailLEM16.jpg.f2a6d0861fd9c1c2ae8



mon espace croissance et pied mère, rail en LEGO et bois,moteur micro-onde 30V sur 12V~AC déplace une 250W MH







medium.RailLEM17.jpg.9b699027c07406dd74b

















3. Réparation : réparer un LightRail 1.0 2.0 3.0 3.1 3.5 4.0 4.5 en panne de moteur ou carte électrique



la solution la plus simple est de tout remplacer par un moteur micro onde



étape 1 faire sauter l'ancien moteur et la partie du va-et-vient,
étape 2 faire sauter la partie engrenage,
étape 3 adapter l’ancienne roue ou une nouvelle sur un axe
étape 4 accrocher l'axe au moteur, plusieurs solutions s'offrent à vous "tailler la pièce qui fait tourner le plateau, utiliser des serre-câbles ou encore de gros dominos électriques démontés pour faire pièces de serrage



medium.RailLEM18.jpg.95bd5055498914516f8


étape 5 accrocher le moteur au wagonnet
étape 6 raccordement électrique
medium.RailLEM19.jpg.122dfd17395553b7b9d


medium.RailLEM20.jpg.28d15a6752a47a71d7f











QUELQUES LIENS DE FABRICATION HOME-MADE DE RAIL



par Surikate
par Rothull
par Bhams







en espèrant de futures Economies d’électricité et une production accrue . Carx



v/c Dad-



Les balanceurs de lumière




Les balanceurs de lumière (aussi appelés movers) sont des bras mécaniques pouvant tenir des ampoules HPS ou MH; leur petit moteur fait bouger les lampes lentement à travers le jardin. Ils se font en deux configurations de base, linéaire ou circulaire.



Les balanceurs linéaires bougent les lampes d'avant en arrière, et sont les meilleurs à employer dans un jardin rectangulaire.



Les balanceurs circulaires peuvent soit faire tourner les lampes continuellement en cercle, soit les bouger de 180 degrés et revenir pour répéter le cycle. En dehors de leur coût initial, les balanceurs de lumière économisent des coûts électriques considérables, en considérant la surface étendue qu'ils illuminent par rapport à leur coût d'utilisation, qui est négligeable (seulement de 14 à 24 W). Les balanceurs de lumière augmentent la taille effective de tout jardin de manière significative sans l'ajout d'ampoule ou sans augmentation sensible de la facture électrique.
