Fabrication d'un polinator

Par Invité ,
Fabrication d'un polinator

Guide de fabrication d'un polinator:





Premièrement, je voudrais préciser que ce polinator est largement inspiré par celui d'obi one; un membre d'un autre forum. Merci à toi poto!!!







Liste des courses pour la fabrication du polinator:





1- Le bac en plastique (17€):





Dimensions internes: 45*30*30










2-une sorbetière seb (23€ avec fdp) (photo de obi):





Le but est de lui piquer son moteur pour entrainer le tambour du polinator.










3- Découper 2 ronds de 23cm de diamètre (ep.1,8cm) (gratuit car récup):





J'ai ensuite raboté les bords:

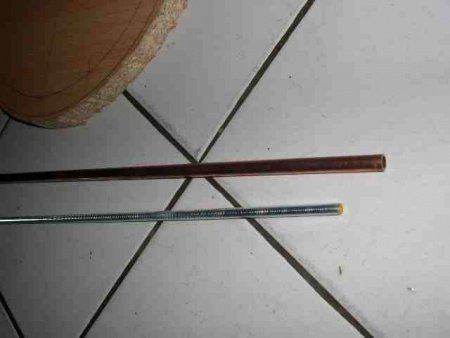

4-Deux tiges filetées diam 6 (1m de long - 2 euros) + 2 tubes cuivre (1m de long - 7 euros) juste à la bonne taille pour enfiler les tiges dedans:

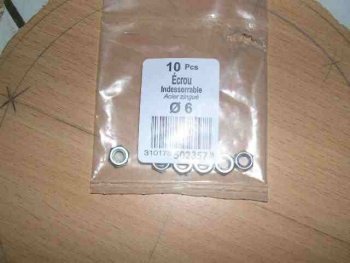

5-La visserie, ici il manque des vis diamètre 6 pour les "écrous papillons"(environ 5 euros):

















Ici ce sont en réalité des diamètres 6 que j ai utilisé:

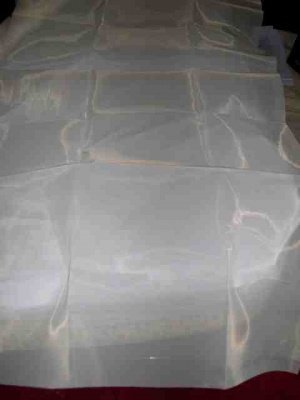

6-Et le plus important. Une toile de tamis 150 microns (dimensions 55x125 - 5 euros avec fdp )










Voilà donc la liste des courses faites.





Total: 59 euros (contre environ 500 euros pour un modèle similaire acheté) :-)+ quelques frais supplémentaires (scotch etc.)





Fabrication du polinator!!!









1- Découper 2 ronds de 23 cm de diamètre dans du bois (épaisseur 1,8cm), puis raboter les bords si nécessaire (comme ici):










2-Tracer un deuxième cercle d'un diamètre de 21cm afin d y reporter 3 trous (diam 6) équidistants et trouer également le centre (diam 6):










3-Pareil sur l'autre rond et faites-en plus un carré bien centré d'environ 10/12cm de coté (au passage, appliquez-vous plus que moi lol):










4-Percer 4 trous (diam 5) autour du carré (porte) et rentrer des boulons poelier (diam6, long 40) en force (ça leur permettra de pas se dévisser par la suite):

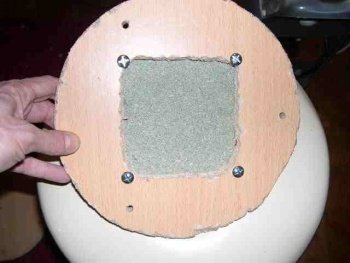

Même chose vu de l’extérieur:

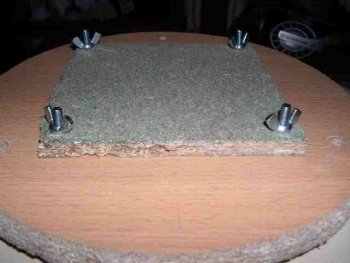

Au passage, pensez à percer la porte, elle, d'un diamètre 6 voire un peu plus afin que la porte s’enlève facilement;-)

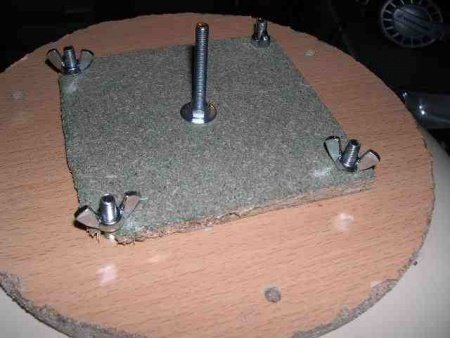

5-A présent, il faut percer le centre du cercle dans la porte et y placer une vis (diam 6, l'axe libre) en serrant très fort:










6-Pareil sur l'autre rond, mais attention, cette fois-ci c'est une vis de diam 5 qu'il faut mettre:










Mettre quelques écrous bien serrés (diam 5 donc!!)










Diam 5 pourquoi??? ;-) Voilà l explication, ça rentre pile poil dans le trou du moteur de la sorbetière;-)










7-Couper les tiges filetées (diam6) à 37 cm. Il en faut 3:










8- Couper les tubes en cuivre à 31,4cm:










9- A présent, relier les 2 cotés du tambour:





































10 Faire un trou assez gros pour faire passer les écrous qui iront s'enclencher dans le moteur et deux petits trous pour les vis du moteur:




















11- Pour l'autre coté (cote libre), il faut un support pour l axe:

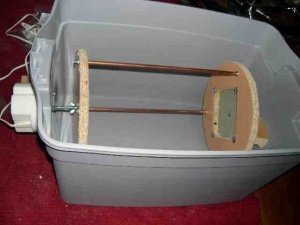

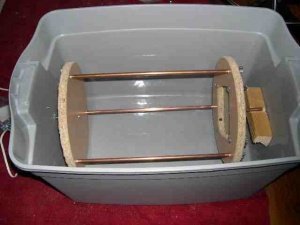

12-On vérifie si ça tourne, c'est bon!!:















13- Maintenant, le plus délicat (que j'ai d'ailleurs un peu foiré mais ça fonctionne quand même), la pose du tamis:





D'un coté en premier. J'ai mis du double face sur le rebord du coté du tambour:










Puis du super tape et des agrafes:










Et pareil de l'autre coté en tendant mieux que je ne l'ai fait lol:










Coudre le tamis (scotcher en plus si nécessaire):










Et voila le résultat!!! (déjà en train de tourner;-) :

















Utilisation du polinator









Voila comment ça fonctionne:





1-Ouvrir la porte du polinator pour y insérer les feuilles (mettre les feuilles 2h au congélo avant pour que la résine se détache mieux):




















2- Laisser tourner 15min puis récupérer le premier brassage:










15 min de plus, on récupère le 2eme brassage:










Encore 15 min, 3eme brassage:












Après plusieurs tests, je laisse à présent 25/30 min en continu et je récupère environ 2g à chaque fois.





En espérant que ça vous aura plu et que ça vous inspirera:-)





A bientôt:-)
