Projet d'amélioration pour amazon Haute Pression

Recommended Posts

Vlador

Plop Atch',

Attends, elle est pas encore finie :)

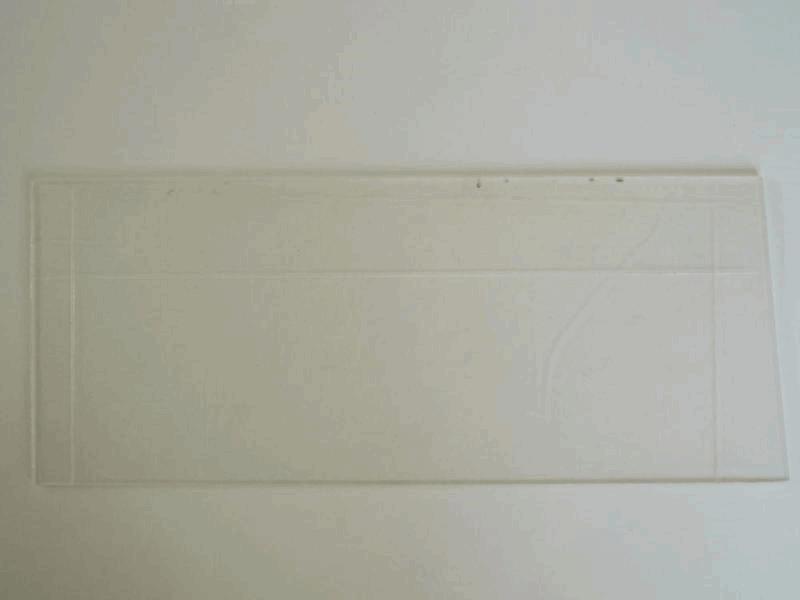

J'ai trouvé un bout de Plexiglas de 5 mm d'épaisseur pour faire mon couvercle,

accroché au pigeonnier de ma grand mère blink.gif (ça fait 10 ans qu'ils n'y a plus de pigeons dedansbiggrin.gif).






Comme d'hab, un bon coup de cutter,






deux trois coups de perceuse et...hop, un couvercle sur mesure supair.gif






Résultat ce soir...happy.gif



Pour le Vlador en pochoir non, non...

Depuis mon dernier Test de Rorschach, j'évite de mettre des Vlador partout...



Share this post


Link to post
Share on other sites
Atchi

Magnifique récup! king.gif

Et tu vas faire comment ton couvercle pour le rendre opaque?! poncage + peinture, coller du mylar ou tu as une autre technique?







j'évite de mettre des Vlador partout





merci !! ptdr.gif




Edited by Atch'

Share this post


Link to post
Share on other sites
Vlador

Ponçage et peinture pour le couvercle.

L'intérieur est presque fini.

J'ai juste posé les deux pompes pour vérifier les dimensions supair.gif

Il me reste une ou deux finitions sur le couvercle,

sinon j'attend de faire mes tests pour savoir quelles nourrices utiliser pour terminer le tout.

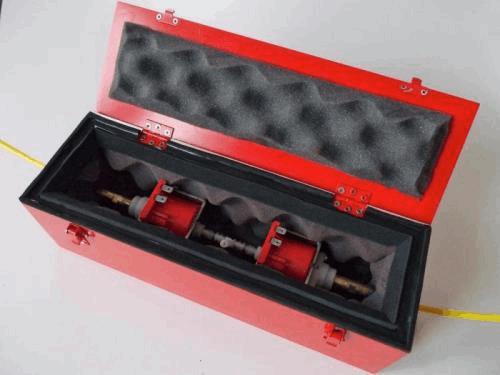

Pour l'instant ça donne ça happy.gif








Edited by Vlador

Share this post


Link to post
Share on other sites
Atchi



Il me reste une ou deux finitions sur le couvercle,

sinon j'attend de faire mes tests pour savoir quelles nourrices utiliser pour terminer le tout.



Très joli.. et rouge! hahahah roulage.gif



il manque qq trous effectivement.. siff.gif tu comptes faire une alim commune pour les deux pompe?



Le "cul" de tes pompes tu les a reliés avec quoi (un T oui mais plus de détails) ? tu peux changer l'arrivée (ué dsl la mienne est prtie direct au placard)







Share this post


Link to post
Share on other sites
Vlador

Très joli.. et rouge! hahahah roulage.gif



il manque qq trous effectivement.. siff.gif tu comptes faire une alim commune pour les deux pompe?



Le "cul" de tes pompes tu les a reliés avec quoi (un T oui mais plus de détails) ? tu peux changer l'arrivée (ué dsl la mienne est prtie direct au placard)

Pour l'alimentation, effectivement, je vais relier les deux pompes à la même.

Le but du jeu étant qu'elles démarrent au même moment, ce qui me serait impossible à faire avec 2 timers.

C'est pour ça que j'ai inversé le corps d'une pompe, histoire d'avoir toutes les pattes d'alim dans la même direction.

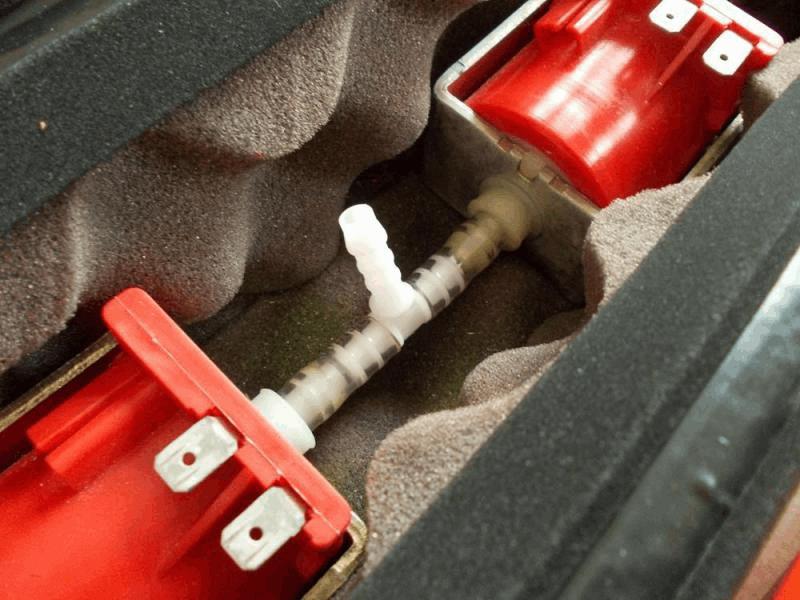

J'ai relié l'entrée des pompes avec un té et du tube souple 6/8mm, le même que j'utilisais déjà.






tu peux changer l'arrivée (ué dsl la mienne est prtie direct au placard)

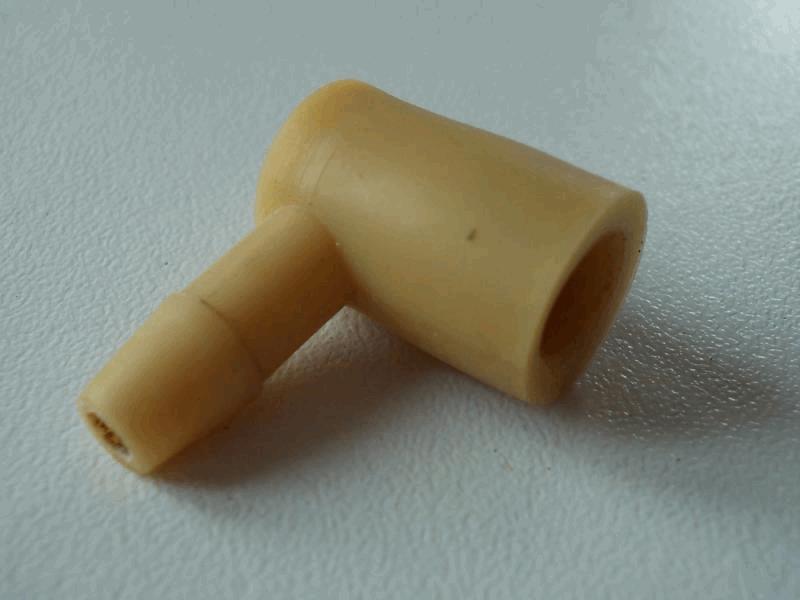

J'avais des petites coudes semi souples avec mes pompes,






donc oui, je peux mettre l'arrivée soit à 90° soit en ligne à 180°.supair.gif

Ton placard c'est quoi? la poubelle?? siff.gif

Share this post


Link to post
Share on other sites
Atchi

Perso j'ai relié une multi en sortie de mon timer, ça me permet aussi d'alim plusieurs pompes.

Et en cas de soucis ça reste indépendant.



Au top, on peut enlever ce petit machin supair.gif



Poubelle ? lol.gif

Mais non, un placard dans lequel je met: les engrais, les testeurs, le matos hp, etc.. ça permet en cas de casse de retrouver qqch, hein tongue.gif



Mais un sac poubelle ca marche aussi siff.gif

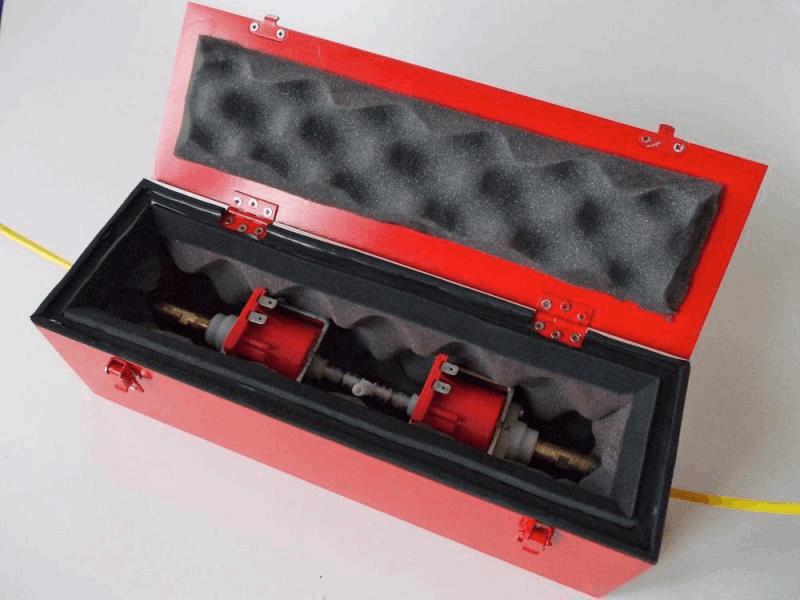

Ah bon ben merci Vlador, regarde ce que j'ai fait grâce à toi:



Edited by Atch'

Share this post


Link to post
Share on other sites
Atchi

Houuuu le recopiteur ! :D

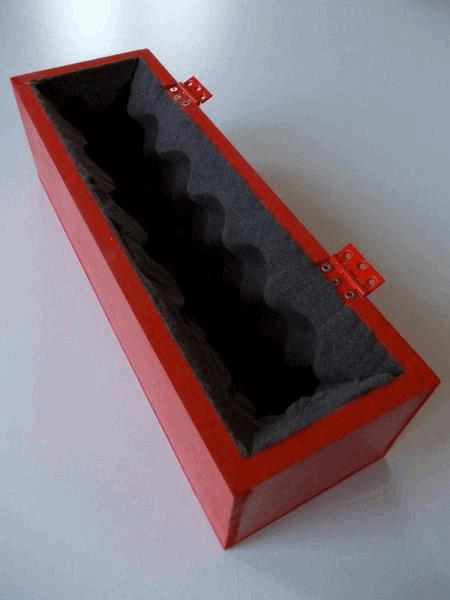

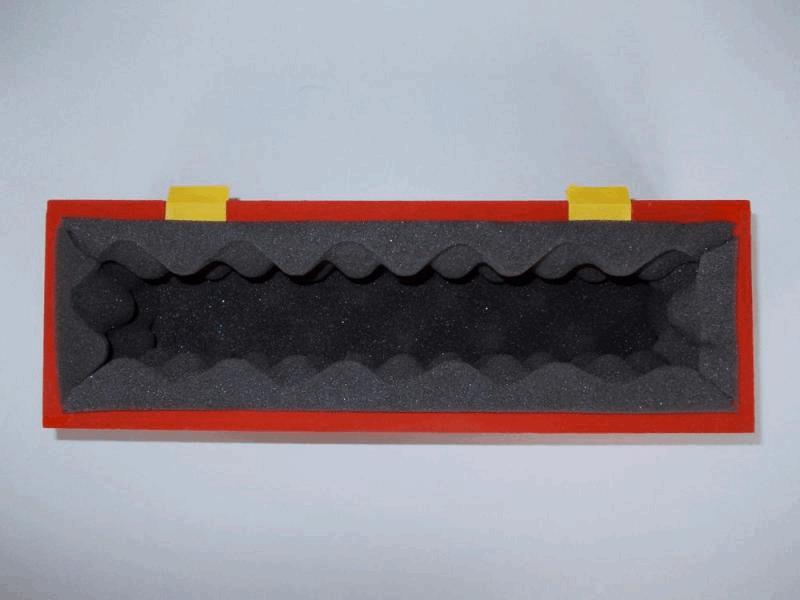

Faut bien! Et j'ai pas encore fini: il faut mettre la mousse insonorisant et repeindre, avec pitet un "made in Vlador"


Share this post


Link to post
Share on other sites
Vlador

En cas d'urgence, brisez la glasse plus.gif

Nickel ta boite, c'est de la récup ou tu l'a fait entièrement ?

Un made in Atch' serait plus logique, une boite reste une boite, j'ai rien inventéroll.gif

Share this post


Link to post
Share on other sites
Atchi

En cas d'urgence, brisez la glasse plus.gif

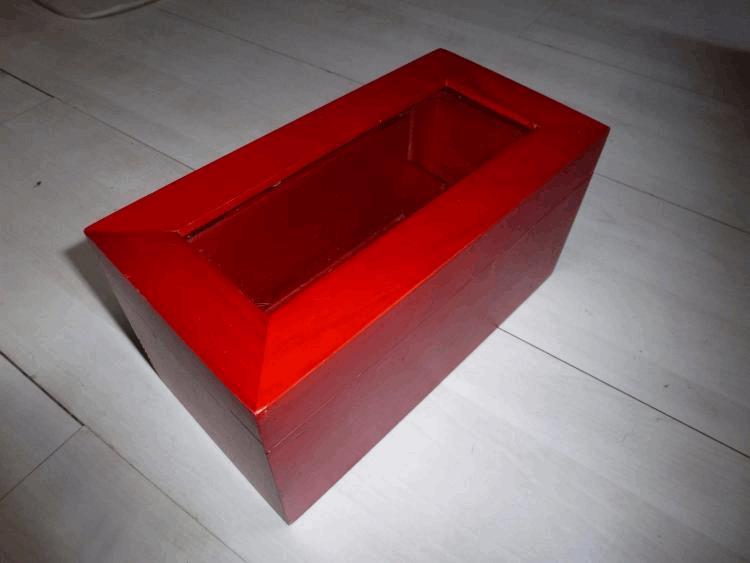

C'est mieux de voir au travers, comme ca si il y a de la casse ca se remarque direct, j'ai pensé à ton raccord qui a sauté supair.gif





Nickel ta boite, c'est de la récup ou tu l'a fait entièrement ?





Home made siff.gif

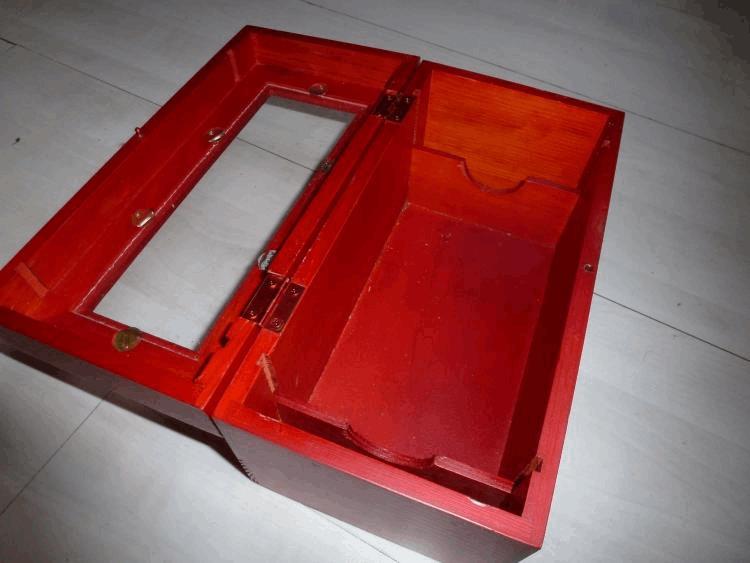

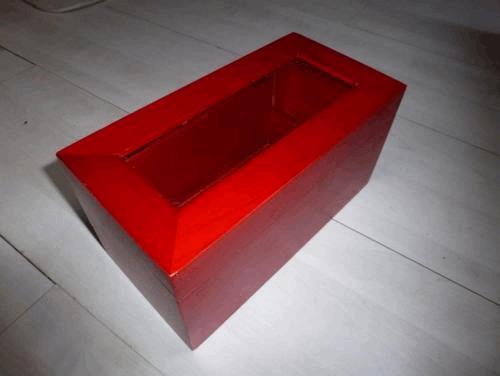

Je suis allé au grenier: lambris + un vieux truc en plastique transparent

Et ensuite dans le garage, j'ai bien tout cradé lol.gif



Un made in Atch' serait plus logique, une boite reste une boite, j'ai rien inventéroll.gif



et il est modeste, quel Vlad' sleep.gifpro.gif

oui mais c'est une boite magique pour faire des choses super cool sec.gif













Share this post


Link to post
Share on other sites
Xx-rvbob67-xX

Hey Hey Hey.. comment il va le v'lad?alors j ai bien reçu ma pompe en ex et de puissance égale à la tienne..hâte dé la câblé pour faire des test..par contre n ayant jamais eu ce genre de pompe je me rend compte que l entrée et en 4mm à poussé sur le raccord d entrée mais la sortie et à visé?..aie donc je crois que ceci et ton raccord qui avait cassé et qui et particulier??demain je vais dans un Leroy en espérant trouvé mon raccord magique mais j en doute..peut être dans les raccord sanitaire?si tu passé par la l ami v'lad peut tu m en dire un peu plus à se sujet..un grand merci d avance de tes explications..à++

Share this post


Link to post
Share on other sites
Atchi

Hello,



pour la pompe il faut visser une sortie spéciale.

On utilise des raccords qui sont à la base dédiés pou l'air comprimé .

Si tu veux trouver ca, essayes de chercher au niveau des compresseurs ou pour les raccords de gaz:



Raccord droit mâle cylindrique filetage G1/8

Sinon tu peux le trouver en ligne sur les sites vpc dédiés au reptiles en écrivant qqch du style "Raccord pompe Ulka 4 mm", "Raccord de pompe 4mm", ..

Mais ca va te coûer bcp plus cher, les pièce leur st vendu environ 90cts mais bon siff.gif



Bonne recherche

Share this post


Link to post
Share on other sites
oscar74

applaus.gifSalut Oscar74,

Ça c'est de la bricole.

Là c'est un autre niveau que mes petites pompes de 10cm de long...

je connais très peu les systèmes Apollo, mais il me semblait que les 2 et 3 étaient vendus comme système haute pression, avec pompe et brumisateurs adaptés.

Tu as faits cette modif parce que le système n'était pas assez puissant à ton gout ou simplement parce que tu ne possédais pas la pompe d'origine?

Ça m'intrigue happy.gif.

Avant de faire le choix des pompes Ulka, j'avais regardé du coté des systèmes avec surpresseur.

Evidement plus fiable, mais tellement plus encombrant.

En tout cas chapeau pour la conception de ta "machine à gaz" et merci de nous l'avoir fait partager.

Hésites pas à nous montrer quelques essais à l'occas.

Bonne bricole à toi aussi respect.gif







De mon coté, je cherche à remplacer le couvercle de ma future boite pour pompes.

Le MDF ne convenant pas, trop fin pour y fixer mes charnières.

J'attend de trouver gratuitement un matériau faisant l'affaire. (PVC, contreplaqué,etc)

Le reste de la boite est fini, il ne me reste plus que les trous pour l'arrivée d'eau et les sorties à faire, ainsi que pour l'alimentation.

J'attend de libérer ma deuxième pompe pour pouvoir terminer.









Salut , je reviens donner 2 ou 3 précision sur mon système ; En effet les apollo travail entre 3 et 4 bars grand max , ce sont des grosse pompes style arrosage de jardin , assez bruyante avec beaucoup de débit . C'est pour ça que j'ai cherche a rendre le système moins bruyant et plus pratique .



La pompe ne fonctionne qu'une a deux fois par heure pour 1 min le temps de remettre en pression le réserve d'eau . La seule chose qu'ont entend c'est le bruit de l'électrovanne qui s'ouvre et le bruit des gicleurs , ça reste très discret , le plus bruyant restant l'extracteur d'air !!!



Je suis en train de préparer un topic sur la conception du surpresseur et de la modif de l'apollo .



a très bientôt

Share this post


Link to post
Share on other sites
Vlador

Hey Hey Hey.. comment il va le v'lad?alors j ai bien reçu ma pompe en ex et de puissance égale à la tienne..hâte dé la câblé pour faire des test..par contre n ayant jamais eu ce genre de pompe je me rend compte que l entrée et en 4mm à poussé sur le raccord d entrée mais la sortie et à visé?..aie donc je crois que ceci et ton raccord qui avait cassé et qui et particulier??demain je vais dans un Leroy en espérant trouvé mon raccord magique mais j en doute..peut être dans les raccord sanitaire?si tu passé par la l ami v'lad peut tu m en dire un peu plus à se sujet..un grand merci d avance de tes explications..à++

Hello,



pour la pompe il faut visser une sortie spéciale.

On utilise des raccords qui sont à la base dédiés pou l'air comprimé .

Si tu veux trouver ca, essayes de chercher au niveau des compresseurs ou pour les raccords de gaz:



Raccord droit mâle cylindrique filetage G1/8

Sinon tu peux le trouver en ligne sur les sites vpc dédiés au reptiles en écrivant qqch du style "Raccord pompe Ulka 4 mm", "Raccord de pompe 4mm", ..

Mais ca va te coûer bcp plus cher, les pièce leur st vendu environ 90cts mais bon siff.gif



Bonne recherche

Salut Bob,

Ça y est, tu as reçu ta pompe supair.gif

Pour l'entrée, chez moi c'est du 6mm mais du moment que tu arrives à y fixer un tube pour l'arrivée d'eau c'est bon.

Coté sortie, c'est clair que c'est pas au Leroy que tu trouveras ton bonheur roll.gif

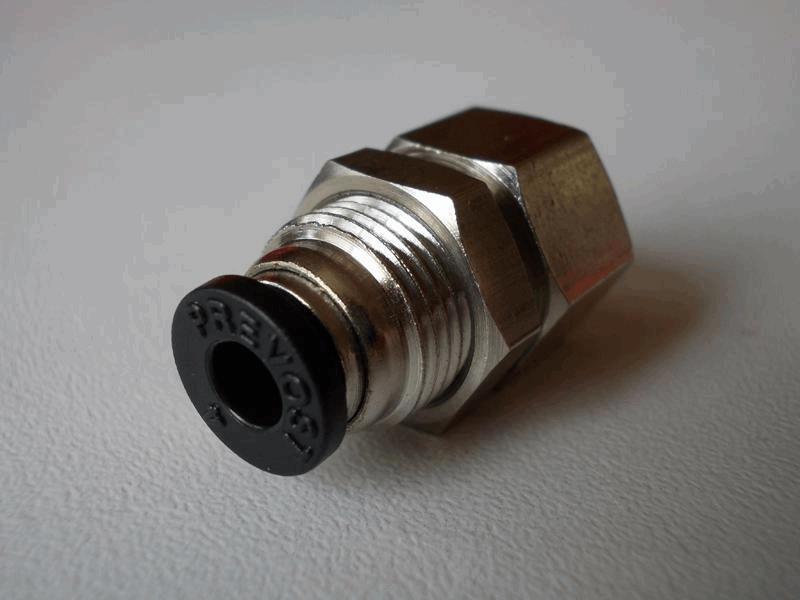

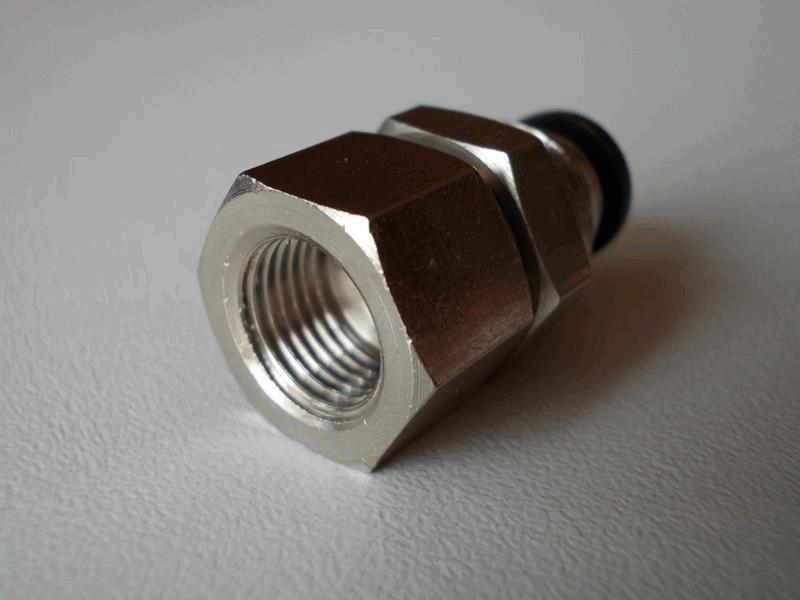

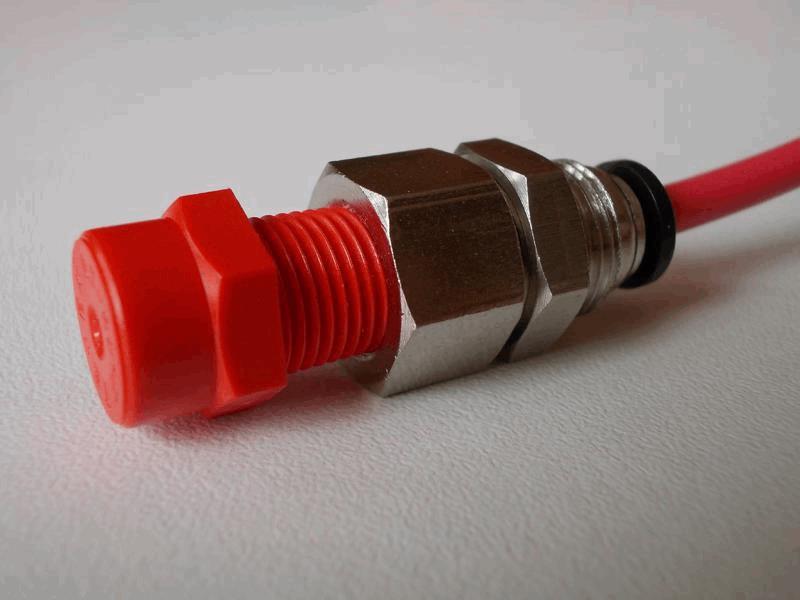

C'est un raccord de ce type qu'il te faudra trouver:

https://www.lebonjoin...ique-metal.html



Atch' t'as donné toutes les références pour trouver ton bonheur.

Je vois rien d'autre à ajouter.

Bonne recherche à toi et bonne bricole basic-smile2.png



Salut , je reviens donner 2 ou 3 précision sur mon système ; En effet les apollo travail entre 3 et 4 bars grand max , ce sont des grosse pompes style arrosage de jardin , assez bruyante avec beaucoup de débit . C'est pour ça que j'ai cherche a rendre le système moins bruyant et plus pratique .



La pompe ne fonctionne qu'une a deux fois par heure pour 1 min le temps de remettre en pression le réserve d'eau . La seule chose qu'ont entend c'est le bruit de l'électrovanne qui s'ouvre et le bruit des gicleurs , ça reste très discret , le plus bruyant restant l'extracteur d'air !!!



Je suis en train de préparer un topic sur la conception du surpresseur et de la modif de l'apollo .



a très bientôt



Salut Oscar,

C'est bien se qu'il me semblait, c'est des grosses pompes Shurflo avec les Apollos.

Et à 700€, c'est pas mieux conçu que ça icon_confused.gif

C'est dommage.

En tous cas, merci pour ces précisions,

J'y vois un peu plus clair.

Vivement la lecture de ton post et bonne bricole à toi. supair.gif

Share this post


Link to post
Share on other sites
Xx-rvbob67-xX

Hey hey ..



J espere tu le prend pas mal v'lad que je pose des questions perso ici ..

Je ne voudrais pas te pollué ton topic ..



Mais mille merci a atch et toi pour vos renseignement ..

Bien précis et bien compris par moi ..



Je vais le commandé sur le site que tu a partagé le lien .. merci car pas chères chez eux .. j ai vue sur des sites reptiles gloup'z a 7/8 € le raccord ! rah les voleurs !



Juste dernière précision dont j aurais besoin : diam 6 1/8 pour 4 buses max ? et diam 8 1/8 pour + c et ca ? Je vais prendre deux raccord de chaque pour être sur je pense .. et les coudes etc en diam 6 et 8 aussi ..

Pour le tuyau il ne faut pas un particulier ? j ai du tuyau cristal a volonté sous la main ..mais que en 4 mm .. vais devoir trouvé du 6 et du 8 mm .. opques ou cristal ?



Bien voila mes dernière appréhension et le système sera lancé dans quque mois d abord tout une série de test ... et on verra se que sa donne ..

A plouss .. et good bricole a tous ..

Share this post


Link to post
Share on other sites
Vlador

Juste dernière précision dont j aurais besoin : diam 6 1/8 pour 4 buses max ? et diam 8 1/8 pour + c et ca ? Je vais prendre deux raccord de chaque pour être sur je pense .. et les coudes etc en diam 6 et 8 aussi ..

Pour le tuyau il ne faut pas un particulier ? j ai du tuyau cristal a volonté sous la main ..mais que en 4 mm .. vais devoir trouvé du 6 et du 8 mm .. opques ou cristal ?



Plop Bob,

Pas de soucis pour les questions,

Par contre j'ai jamais dis qu'il fallait du tube de Ø 6 pour 4 buses ou de Ø 8 pour plus.

Si tu veux faire de la haute pression, il va te falloir t'équiper un minimum.

J'ai dis que l'entrée de la pompe était en 6 mm.

Sur l'entrée, vu qu'il n'y a pas de pression, tu peux mettre n'importe quel tube du moment qu'il se fixe à ta pompe.

Par contre, à la sortie tu ne vas pas avoir le choix.

Tu vas devoir mettre du tube haute pression qui supporte justement la pression exercée par ta pompe en sortie.

C'est du tube style 4mm/1,5mm (c'est le transparent que j'ai sur l'amazon de ma pompe à la rampe et qui doit supporter 30 Bars)

ou encore 4mm/ 2,5mm (ça c'est le rouge que mon pote m'a filer et qui supporte 15 Bars)

Plus c'est épais plus tu peux y aller.

Tu trouveras aussi des raccords pour ta sortie de pompe en 6mm,

pour du tube style 6mm/ 2mm,

Par contre les pompes Ulka envoient de la pression mais presque pas de débit.

Du coup si tu utilises un plus gros diamètre, tu obligeras ta pompe à tourner plus longtemps.

A toi de voir en fonction de se que tu possèdes déjà basic-smile2.png



Je ne vais pas tarder à faire des tests pour voir si mes deux pompes sont nécessaires.

Pour l'instant je suis sur ma chambre racinaire siff.gif.

Je voulais faire simple... j'ai fait compliqué...

J'ai découpé mon réservoir en 9 bouts que j'ai commencé à redisposer et souder.

Ma chambre mesurera maintenant 38 cm en hauteur.

On n'a pas l'impression comme ça, mais ça va claquer lol.gif












J'ai failli y laisser un doigt en découpant le bac, mais sinon tout va biencrame.gif

A plus tard pour la suite.yeah.gif

Edited by Vlador

Share this post


Link to post
Share on other sites
Xx-rvbob67-xX

Yop V'lad ..

Wouahou ! ton amazon en pièces ! et beh je sens que sa donné une sacré machine cet amazon modifié ....

Oup'z ton doigt .. il et encore la ? ouf ..



Ok j avais cru que tu avait parlé de ca quque part .. j ai eu beau tout relire de ton projet d amélioration .. j ai pas reussi a remettre la main sur ceci ...

mais tu pense que mon raisonnement et bon ou pas ? je vais pas mettre du tuyau 13mm mais du petit pour monté rapidement en pression .. donc je voudrais pas acheté du tube raccord pour rien ..

Je vais faire mes test et je verrais mais je part sur l idée de me faire un système Hp dans un petit bac de 60x40 pour testé le bazar avec 6 buses je pense .. pour 4 plants .. et si fonctionnel et que je chope les reglages je reproduits sur mon 1.00x1.00 avec cette fois 16 buses sur la table ...



Mais vraie qu il faudra faire un paquet de test avant que tout ceci se fasse ...

Les passe parois sont étanches si pas de tuyau connecté ?



Donc pour le tuyau j ai du 4 mm souple et 13 mm souple pour Bp

Et j ai aussi du 6x1mm en rigide Hp et du 8x2 mm rigide (normalement sa sert en pneumatique ces tuyau mais sont costaud a mort .. )



donc je vais essayez tout un tas de connection par ces différents tuyau et voir lesquels marche le mieux ..

Ok pour m équipé mais pas a perte .. c et pour sa je pose tant de question ..



Je vais commandé des raccords sur lebonjoint .. et j essaierais on verra ..



Mais j ai look des vidéos sur youyou et je voie des mecs se connecté avec du souple ou du siliconé .. pas prévu pour HP et sa marche chez eux .. donc vivement mes raccords ici .. que je peux testé ...



Merci pour tout V'lad de tes réponses et de ton temps que tu me consacre a me rep ...



Good day et good smoke ..

Share this post


Link to post
Share on other sites
Vlador

Plop Bob,

Tu as du confondre avec mes nourrices,

Quand je cherchais laquelle utiliser, celle à 6 ou celle à 8 sorties ;)



Mon amazon serait presque fonctionnel,

j'ai remonté le tout et ai terminé les soudures externes.

J'ai encore pas mal de taf dessus, ne serait ce que pour trouver le bon emplacement pour mes buses, bien que j'ai ma petite idée :D

Dans tous les cas, ça change de gueule et les racines devraient avoir de quoi prospérer. supair.gif




Share this post


Link to post
Share on other sites
MoneGr0s

Bien joué comme d'hab c'est du grand art !!!



Dis moi, comment as tu soudé le plastique ? Avec un vieux fer à souder ?

Share this post


Link to post
Share on other sites
Atchi

Hello Vlad!



Je me permet de répondre pour toi:



@Bob: essayes avec tube pour poisson,ca va tenir deux minutes et ca va exploser, pareil pour les raccords

@MoneGr0s: oui avec un bon vieux fer à souder que tu branches direct sur la prise! supair.gif



Sinon, joli travail plein de patience, on sent le truc qui doit être bien long!

La classe ca fait juste trop "chelou"!! aller rempli nous ca de brumes et de racinesapplaus.gif



mais c'est étanche? siff.gif

Share this post


Link to post
Share on other sites
Beuze Z Hache

SAAAAAAAAAAAAAAAAAALUT VladoooOoOOor



Moi je dis respect , faut quand même est sûr de soit quand on a un risque de flingué le système de "base" quoi ....



ça te faire une pure chambre racinaire :supair:.



Du coup tu veux mettre deux rampes (une en haut , une en bas ) ???

ou bien tu vas mettre tes sprayers en haut genre "aéroflo" ???



Félicitation tu as un beau bébé .



mais c'est étanche? siff.gif

J'imagine que oui vu le bricol'man ^^



TCHU . :yeah:

Share this post


Link to post
Share on other sites
Vlador

Salut à vous les bricolous basic-smile2.png



Je vais essayer de vous détailler un peu ce que j'ai fais.



Pour commencer, mon amazon de base est toujours fontionnel.

Je n'ai qu'à racheter un couvercle 4,8,16 ou 32 trous à 25€ pour le faire remarcher en BP.supair.gif



Coté bricole,

j'ai découpé le réservoir pour n'avoir que des parties planes.

J'ai ensuite fait un pré-assemblage en faisant des petits points de soudures tout les 5 cm.






Une fois la structure remontée






j'ai soudé chaques liaisons dans toutes leurs longueurs.

en commençant par lier les deux parties entre elles






puis en faisant un apport avec une chute de plastique pour combler les trous.

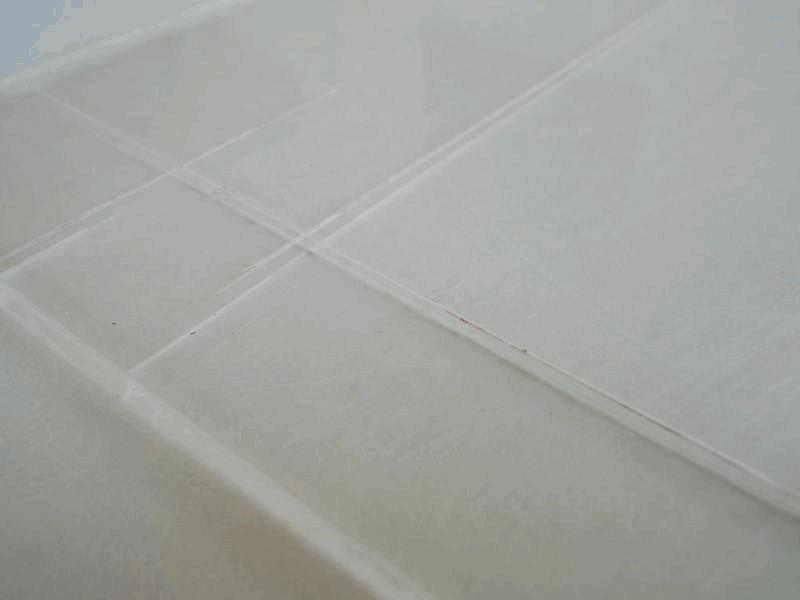

Le résultat, un bon gros cordeau de soudure bien dégueulasse.






Mais qui se retravaille facilement à la lime

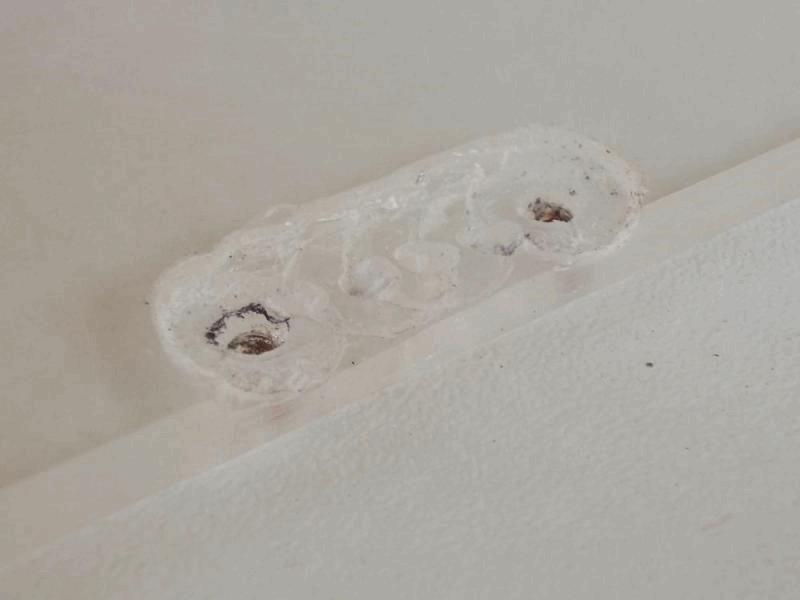

pour l'instant, seul l'extérieur est soudé,

me reste encore tout l'intérieur à faire même si tout est déjà étanche






J'en suis à 5,5m de soudures et c'est vrai qu'il ne faut pas être préssé :D

Mais j'avoue aussi que je ne pensais vraiment pas aller aussi vite.

J'attaquerai le ponçage des cordeaux une fois l'intérieur terminé.



Pour le système de brumisation, j'abandonne la rampe.

Je sais où placer mes buses

4 sur le tray, placés un peu comme ceux de la rampe et 6 à 90°sur les cotés du couvercle refait,

mais je cherche où placé la nourrice, savoir laquelle je prend,

est ce qu'il faut mieux avoir une sortie par buses,

ou des Tés (bien plus pratique pour faire le tour de L'amazon) feraient ils l'affaire?.happy.gif



J'attend de finir mon couvercle, je placerai les buses, ferait les tests et vous tiendrai au courant.basic-smile2.png

Share this post


Link to post
Share on other sites
Beuze Z Hache

SAAAAAAAAAAAAAAAAAAAAALUT Vlad

Je sais où placer mes buses

4 sur le tray, placés un peu comme ceux de la rampe et 6 à 90°sur les cotés du couvercle refait,

Le seul inconvéniant , c'est quand même le risque de fuites non ,???

La rampe étant à l'intérieur si y'a fuite bin ça retourne dans ton bac .....

Bon après je pense que fais par toi ça ne risque pas de se barrer mais bon .....



TCHU . :yeah:



  • Like 1

Share this post


Link to post
Share on other sites
Vlador

Salut BZH,

Non tu as raison, bonne remarque.

Je vais devoir choisir entre accessibilité et sécurité. dry.gif

Quitte à faire, je préfère l'accessibilité, le jour ou ça pète je peux le changer facilement.

De plus, mes raccords sont de bien meilleurs qualité que celui qui avait lâché,

Mais c'est vrai que ça reste un point à améliorer. supair.gif

Share this post


Link to post
Share on other sites
Atchi

Hello,



contrairement à Bob je pense qu'il faut mieux laisser les buses et les tuyaux le plus accessible possible:



si qqch casse tu le remarquerais plus rapidement, vu le faible débit de la pompe, tu as pas finir avec 20l sur le sol en une aprem.

Et puis avec les racines vaut mieux éviter d'aller trop y tripoter, surtout que la va falloir y aller pour les attraper avec ta nouvelle hauteur shock.gifsupair.gif



Enfin chaque avis se défend siff.gif



Evidemment le top du top serait d'alimenter chaque buse indépendamment via ta nourrice.

Mais ce que tu pourrais faire c'est: utiliser tes T et alimenter avec une pompe les 4 sur le tray et avec la deuxième les 6 sur le bac.

Si un raccord lâche, tu auras toujours la deuxième pompe qui balancera qqch et tu auras plus de pression (même si une pompe devrait suffir pour alimenter les 10)



de toute façon il faudra tester en session one bud pour te faire une idée de ce qu'il te et leur convient le mieux :P



Tjrs des compris..alala les femmes jesors.gif

Share this post


Link to post
Share on other sites
Guest
This topic is now closed to further replies.
