Gen

yop



Absolument pas compatible. C'est pas la même architecture de processeur

Vitesse MEGA 16Mhz, le DUE en 84 MHz

le Mega peut taffer jusqau'en 12 bits, le DUE taffe en 32 Bits

MEGA 5V, DUE 3V3

Donc toute l'électronique du Shield sera différent



Maintenant sur le Shield GROWDUINO V2, il y a moyen de mettre un Nextion..

Quand j'aurai finaliser le code 3.0 de la V2, je prendrai un peut de temps pour implémenter une version Nextion.

Mais bon, j'ai que 2 mains et 1 cervaux :-) Faudra patienter une chouille





il y a 15 minutes, s3mb a dit:

Salut Gen,



l'Ethernet va permettre d'envoyer des donné sur le réseaux ou tu a prévu un serveur web intégré ? Ou autre chose lol ?



+

Pour l'instant j'ai rien prévu du tout.

si Ethernet il y a, de sera uniquement en sens descendant.. Pour le reste, le code sera dispo et modifiable

++

GEN



Edited by Gen

Share this post


Link to post
Share on other sites
popolski

Oï!



Petit passage rapide alors pour donner mon avis, l'avancée du Skynet du grow c'est plus important :D

(j'entends déjà le fouet claquer :fouet:"oui chérie je dis bonjour aux copains" :fouet:



Déjà respect au fiston pour le design, très typé Tron, manque plus que la bécane ! ;)

Y a de quoi faire vibrer tout les Jacky tuning du Grow avec tout ça :D

Très joli travail. :plus:



Pour la question de l'ethernet, si le déport en 433mhz est foolproof, c'est ce que pas mal d'users risque de choisir par commodité, parce que si tu compte sur les users pour implémenter ça niveau code y en aura pas beaucoup je pense... :siff:

Si c'est que du hardware j'ai rien dit ;)



Mais de là à supprimer l'éthernet, si c'est pas une raison de place sur le circuit je le laisserai, garder une liaison descendante "physique" c'est quand même pas mal, par exemple pour les paranos qui veulent pas penser à quelqu'un qui sniff les ondes. :sec:



Popolski.

Edited by popolski

Share this post


Link to post
Share on other sites
Roucass

sSalut



Marchello,l growduino et ce proto ci sont deux proto différent,ici basé sur le DUE et l'autre sur le MÉGA.(Bon bah pas assez rapid



Gen, pour ta question tout dépend de comment fonctionnera la parti Ethernet, après c'est sur que si c'est juste pour le paramétrage et la navigation dans le menu ca ne servira à rien ou pas grand chose. Tout dépend aussi de la longueur maxi,si par exemple je mets la partie électronique au plus loin dans ma box et que j'accroche à la bien le fils alors il me faudra au moins 4m pour sortir de la box.

Perso cette fonction m'intéresse pas,je vais dans ma box 2 fois par jour et l'électronique je n'y touche pas enormement



++

Share this post


Link to post
Share on other sites
Gen

re:



pour ta question tout dépend de comment fonctionnera la parti Ethernet



Réponse : Juste pour la consultation (sens descendant) Après si des gens veulent pousser l'affaire..ils le programmeront



++

GEN

Share this post


Link to post
Share on other sites
frenchiemaan

Salut,



A moins que je confonde, l’Ethernet du Genesys serait un vrai client DHCP ?

On pourrait l'attaquer en telnet/ftp ou peut etre plus tard une petite interface web ?



Je trouve pour ma part que l'opportunité de briser l'autarcie et pouvoir checker les petites du taff ou en vacances, ca se saisit.

Si en plus c'est évolutif et que le shield garde plein de datas, j'imagine déjà de joli graphiques, pilotage par interface.



Comme je n'ai pas de compétences dans ces domaines, je mets sur la table quelques éléments pour brainstormer

Pour savoir si ca vaut le coup, il faudrait savoir jusqu'a quel point ce biais peut être utilisé et évolutif.....



Très bonnes nouvelles en tout cas pour l'écran, joli powerup !

A+



PS : MDR, qd Gen pose une question, canaweed est a deux doigts de saturer tellement tout le monde se réveille !!

  • Like 1

Share this post


Link to post
Share on other sites
Gen

Ce sera un EthernetLocalIP donc via DHCP



++

GEN

Share this post


Link to post
Share on other sites
frenchiemaan

Alors, a moins que tu ais déjà sollicité le gros des ressources de Genesis et que peu d'évolutions soient possible, je "vote" pour la fonctionnalité !



Question développement d'interfaces, les coups de mains seront facile a trouver !

Avec ca, il n'y aurait plus grand chose à ajouter ... à par peu être un source d'énergie autonome :)



A+

Share this post


Link to post
Share on other sites
s3mb

Yo

Je vote aussi pour

Sinon Gen j'essaye de trouver des exemples de montage avec un écran nextion relier en rf433mhz mais je trouve rien..



Merci ++

Share this post


Link to post
Share on other sites
Gen

Yop



Déjà ptit père, on trouve quasi rien concernant le DUE  avec un Nextion..Et très franchement si t'es pas informaticien au minimum, je te mets au défi de le faire tourner les deux ensemble. Il faut modifier certaines classes, alors tu penses bien que pour du 433 MHz cela tient de la science fiction..

Mais vous tracassez pas, je vais m'occuper des tests et des plans



++

GEN

Share this post


Link to post
Share on other sites
Gen

yop

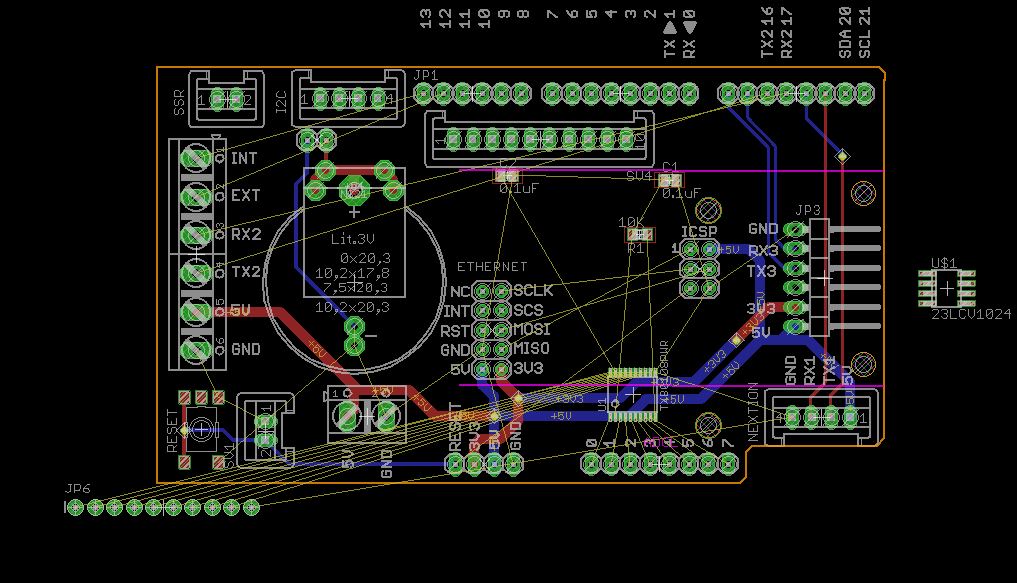

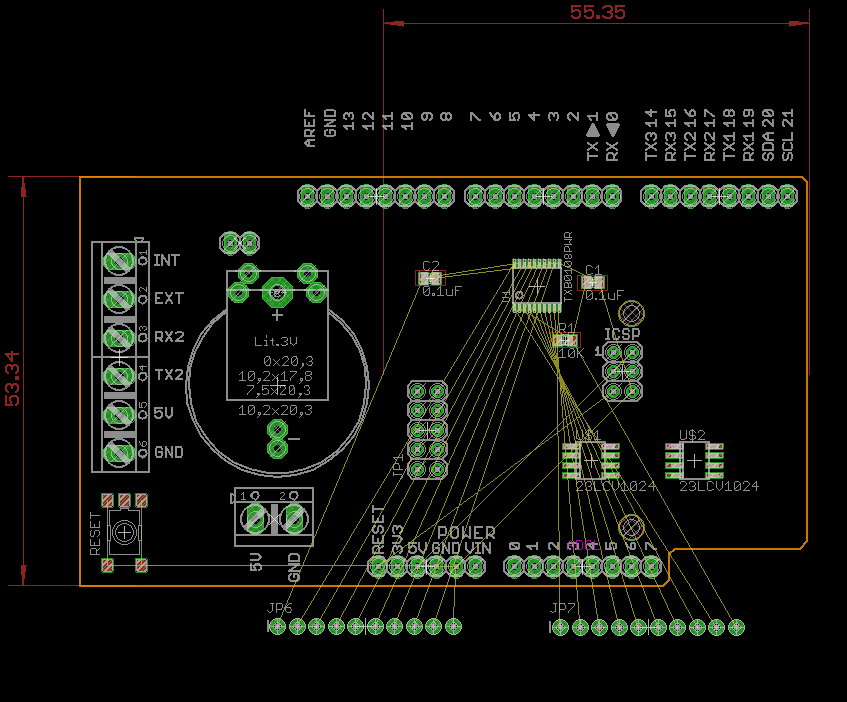

Je commence tout doucement à travailler sur le shield, pour le moment j'en suis à l'aspect mecanique et dimensions

Je suis en train de disposer les composants de manière à pouvoir placer sur le shield le module réseau ci-dessous







@+ pour la suite

GEN



Share this post


Link to post
Share on other sites
Gen

yop



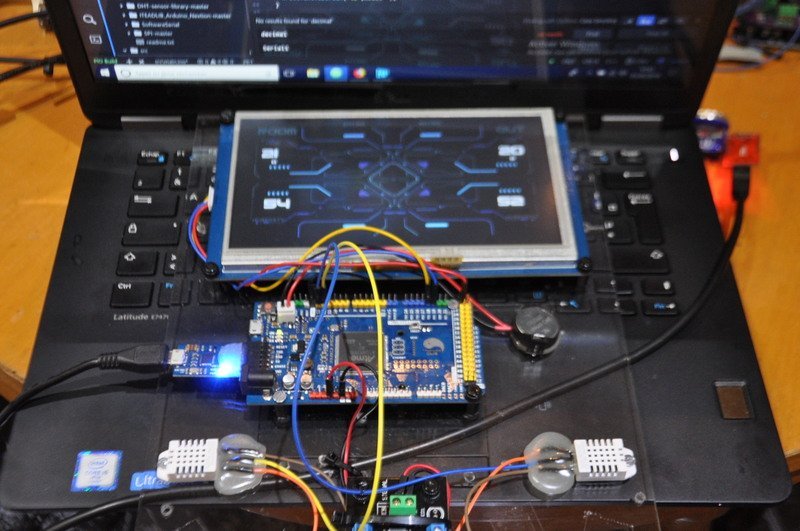

Ça avance :-)




++

GEN



  • Like 1

Share this post


Link to post
Share on other sites
Gen

Yop

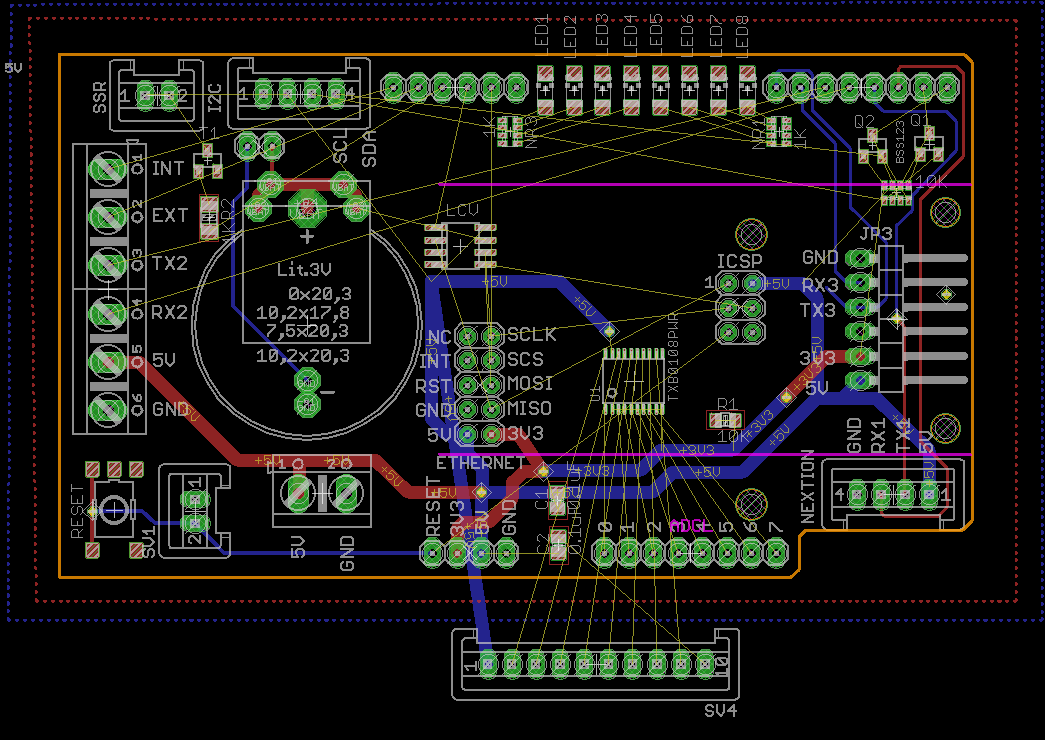

Ça commence à sentir la fin :-)

J'ai ajouté un transistor sur la sortie SSR afin de monter la tension à 5v

Il y a maintenant un convertisseur TTL à base de BSS138 sur le SDA et SCL du bus I2c, le voila maintenant également transformé en 5V

Les sorties vers les relais sont également 'shiftées' à 5V via un convertisseur TXB0108 et chaque sortie sera munie d'une led indicatrice.

Toutes les sorties fonctionneront à l'état haut

Les platines moteurs seront pilotées en cascades via le bus I2c

il ne me reste plus qu'à trouver un connecteur plus petit (10pin) pour la platine relais.

il y aura également une sortie alarme d'implémentée

Et pour les gens qui bidouillent en programmation il reste 8 sorties analogiques de libres (A8,A9,A10,A11,DAC0,DAC1,CANRX, CANTX)

et 32 digitales (de 22 à 53)

Les RX3 et TX3 sont accessibles

La mémoire RAM non volatile est également branchée (branchée sur la pile du RTC)




Plus que quelques jours de taf et je pourrai lancer une commande pour tester l'engin

++

GEN

Edited by Gen
  • Like 3

Share this post


Link to post
Share on other sites
Gen

Yop

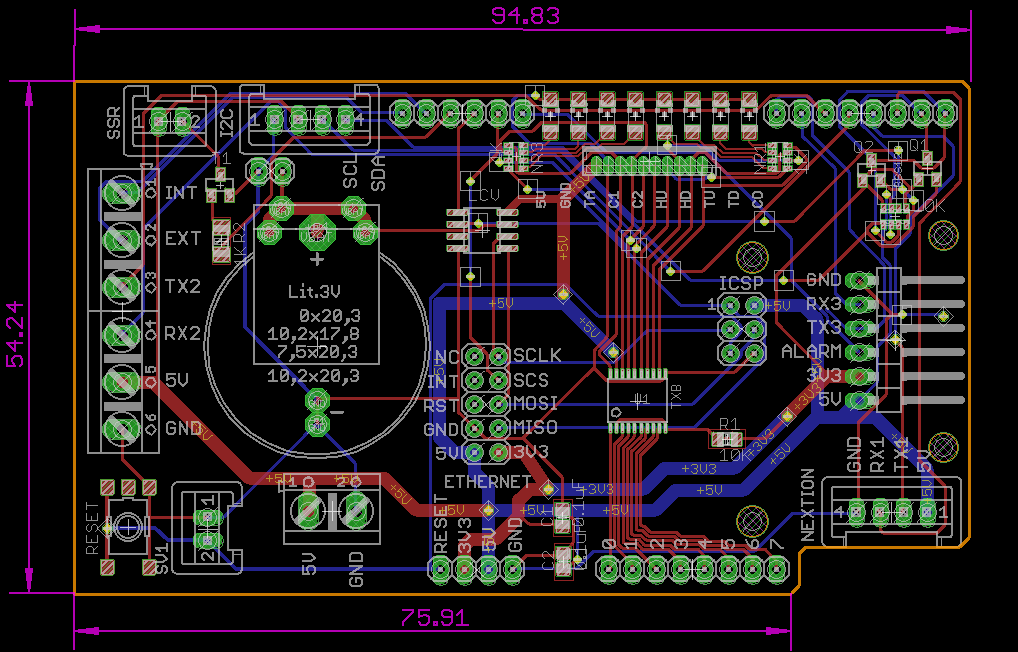

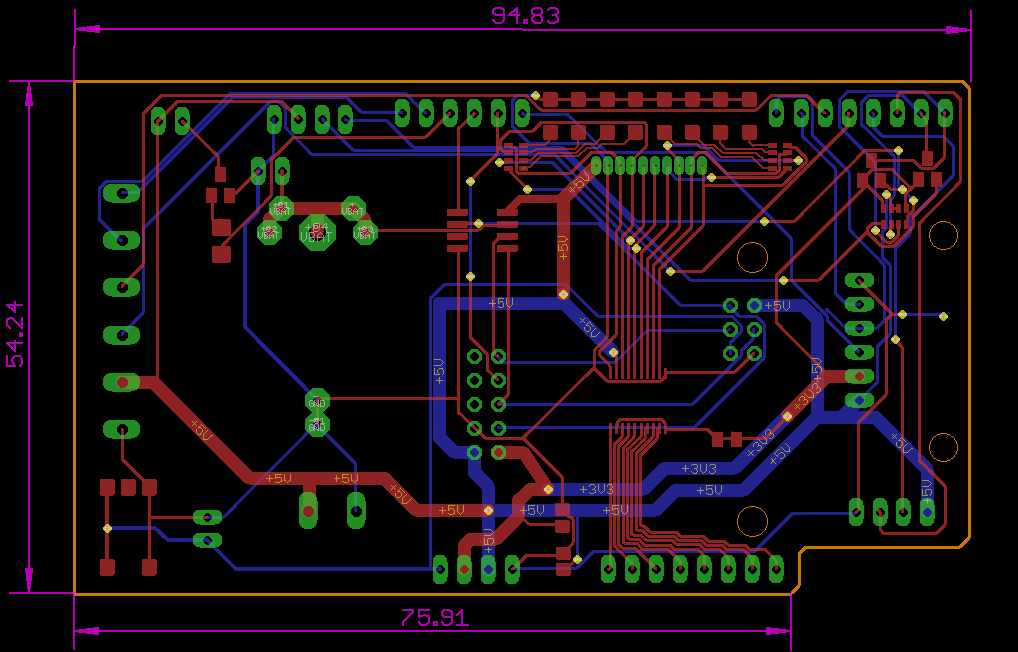

Voici le circuit imprimé quasi terminé. avant de valider il me reste quelques tests à faire





La suite quand les tests seront terminés

++

GEN

  • Like 3

Share this post


Link to post
Share on other sites
Gen

Yop



Je reviens vers vous car le projet PROTO est terminé et en phase d'expédition.

J'ai résolu un petit problème , à savoir comment connecter le GENESIS à la machine pH et EC.

J'ai trouvé un circuit qui fera le taf sans problème, le RS-485.



vitesse de transmission > 10Mb/s

distance possible 1200m

peu sensible au bruit (électronique et non sonore)



j'ai commandé qlq circuits pour commencer les tests, si c'est concluant, j'ajouterai ce circuit sur le shield



++

GEN

  • Like 1

Share this post


Link to post
Share on other sites
Jim1427

Bonjour gen



Tous simplement magnifique, j ai pas les mots.  je bavent avec une larme a l oeil.



continue  gen  ,  n oublie pas de t aéré  l esprit de temps en temps ,,, tu n en tireras que du bon.



aller a bientot





Share this post


Link to post
Share on other sites
Gen

Yop



Des news.



Bon j'ai laissé tomber l'idée de shield, car j'ai beaucoup trop de composants à y mettre.

Donc je suis parti sur base d'un circuit arrière à l'écran, dans le même ordre d'idée que pour le proto V2.

Afin de ne pas avoir de salade de câble, j'ai réuni tout les circuits sur une tresse data, elle sera connectée à un petit module bornier que l'on place à l'intérieur du boîtier

Alors quelques nouveautés, au final j'ai opté pour du wifi pour la consultation à distance des données, j'ai également inversé les signaux de l'arduino afin que l'on puisse travailler sereinement avec des platines état bas.

La connexion future pour le module pH/EC n'a plus de limite de distance..



Suite au prochain numéro



++

GEN









Share this post


Link to post
Share on other sites
Gen

yop



Voici le premier jet du circuit.

Le WE prochain, je rajoute la RAM, le module ESP8266 (wifi), et le circuit amplificateur série pour la connexion du circuit pH/EC




++

GEN

Edited by Gen
  • Thanks 1

Share this post


Link to post
Share on other sites
Gen

Yop



Voici la platine de commande moteur intra/extra

J'ai fait une platine combinée, pour diminuer ma charge de travail et diminuer le prix de production et de transport.

Elle est commandée via le bus I2c




Avantages :

Câblage simple sur 4 fils

Tous les relais fonctionnent à l'état haut

Impossible de cramer l'auto transfo même en cas d'upload platine branchée

Gain de place (108mm x 128mm)



++

GEN

Edited by Gen
  • Like 2
  • Thanks 2

Share this post


Link to post
Share on other sites
Gen

yop



Circuits imprimés réceptionnés. J'en monterai un cet aprem.






++

GEN

Share this post


Link to post
Share on other sites
Gen

Yop



Platine montée et testée  :-)


++

GEN

  • Like 2
  • Thanks 1

Share this post


Link to post
Share on other sites
Jim1427

Bonjour gen



Elle est magnifique jolie conception avec ces petit led elle claque tous au premier coup d oeil   beau travaille

 j admire



 bonne continuation



tchuss



Share this post


Link to post
Share on other sites
Gen

Yop



J'ai pris du retard avec les montages de proto, bref c'est bientôt terminé et je vais pouvoir attaquer sérieusement le projet.

J'ai déjà pensé à quelques modifications, à savoir le remplacement du contrôleur arduino Due par un ESP32S qui a le double de vitesse 160MHz et 16M ram au lieu des 512Kb



A bientôt pour la suite

++

GEN



  • Like 3

Share this post


Link to post
Share on other sites
Jim1427

Bonjour Gen  Meilleur voeux .

  sa semble une bonne idee le esp32s





bonne continuation

tchusss

Share this post


Link to post
Share on other sites
Gen

yop..



Cela dépendra en majeure partie si j'arrive à travailler avec les écrans nextion.

Pour  le moment le sens arduino vers écran ne pose aucun problème, le problème que je rencontre c'est la détection par l'arduino des actions sur l'écran.

J'attends toujours la réponse de Itead, et ayant visionné toutes les vidéos sur l'utilisation des nextion, il n'y a aucun exemple de ce qui me pose problème..

Je commence à me poser des questions...



A suivre

++
