GDW#21 Simulateur solaire 6 voies pour LED

Recommended Posts

Gen

Salut la room..

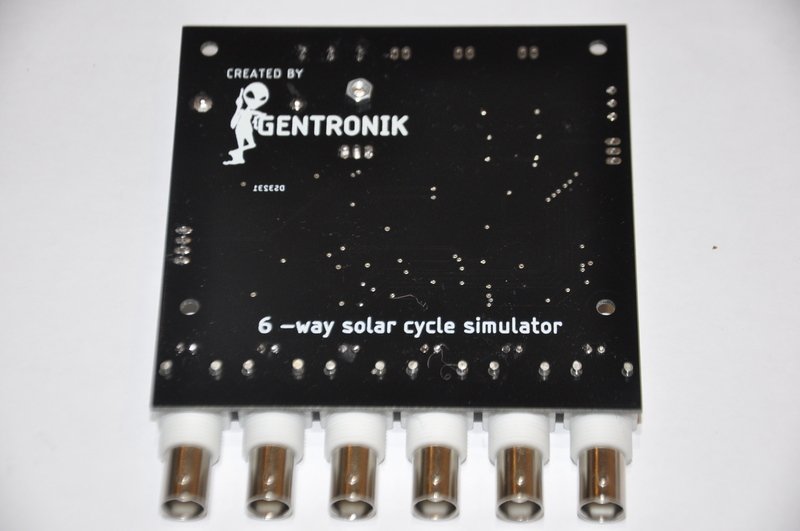

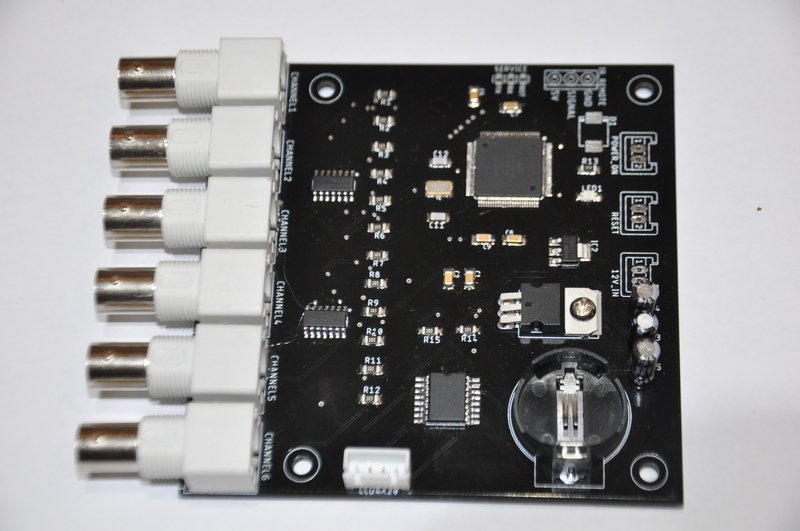

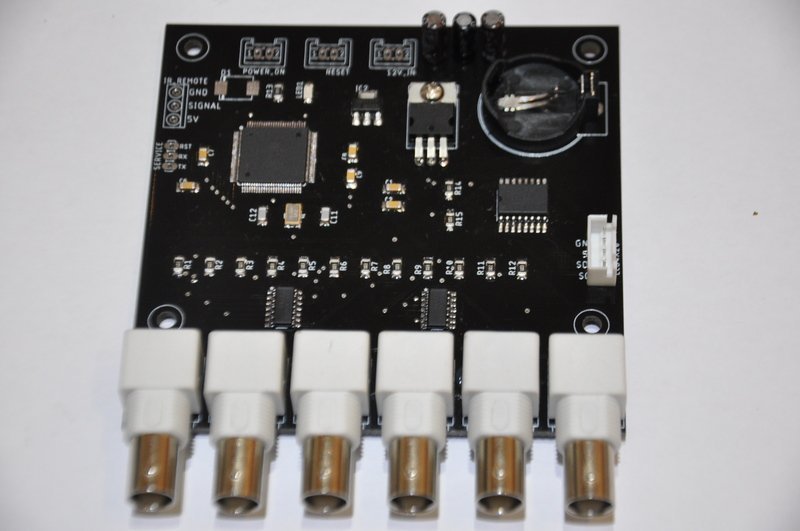

Voici un montage que quelqu'un m'a demandé de développer.. Un simulateur de lever et de coucher de soleil 6 voies.

Il est composé d'un micro-contrôleur ATMEGA2560 et d'une horloge interne.

Il transforme les signaux PWM 5V en provenance du micro-contrôleur en  PWM 10V à l'aide d'un circuit Texas Instruments TLV2374 Série Amplificateurs opérationnels.

Chaque canal peut être programmé individuellement et ce sur plusieurs cycles avec définition du temp de croissance ou de décroissance du signal.

L'outil parfait pour les Ledeux :-)

J'attends encore 1 pièce pour le terminer, je reviendrai vers vous dès que c'est fini.








++

GEN

Edited by Gen
  • Like 4
  • Thanks 1

Share this post


Link to post
Share on other sites
Gen

yop

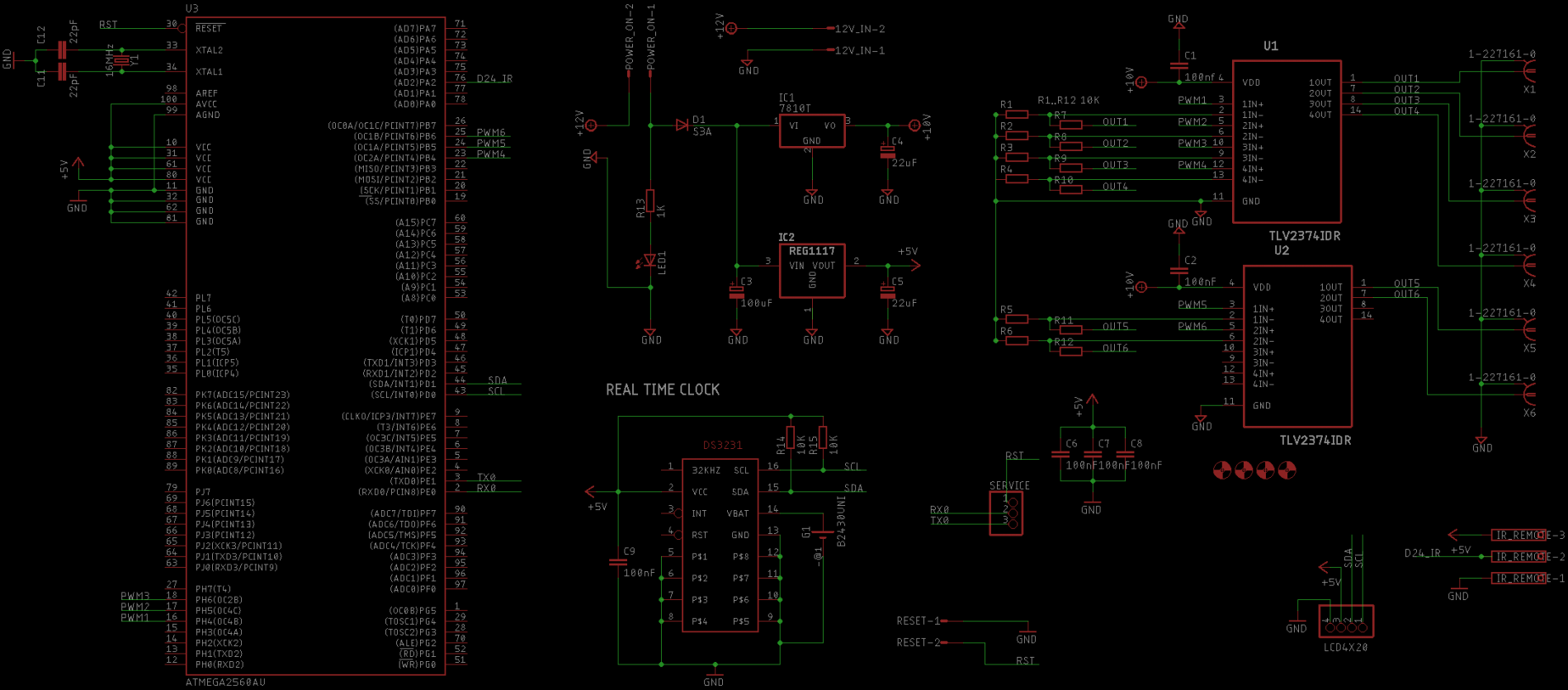

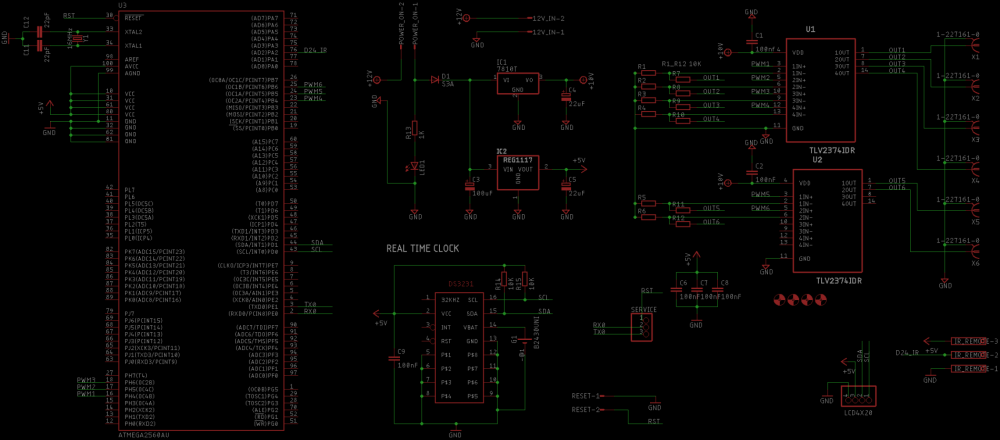

Voici le schéma pour les curieux.. :-)






++

GEN
