GDW#22 GLOBAL CONTROLER

Recommended Posts

Gen

Salut la room



Voici mon dernier projet en date, le global controler V1.

C'est ce qui remplacera avantageusement le GRCC et le mini-contrôleur que je ne ferai plus.

Circuit compact 4 couches

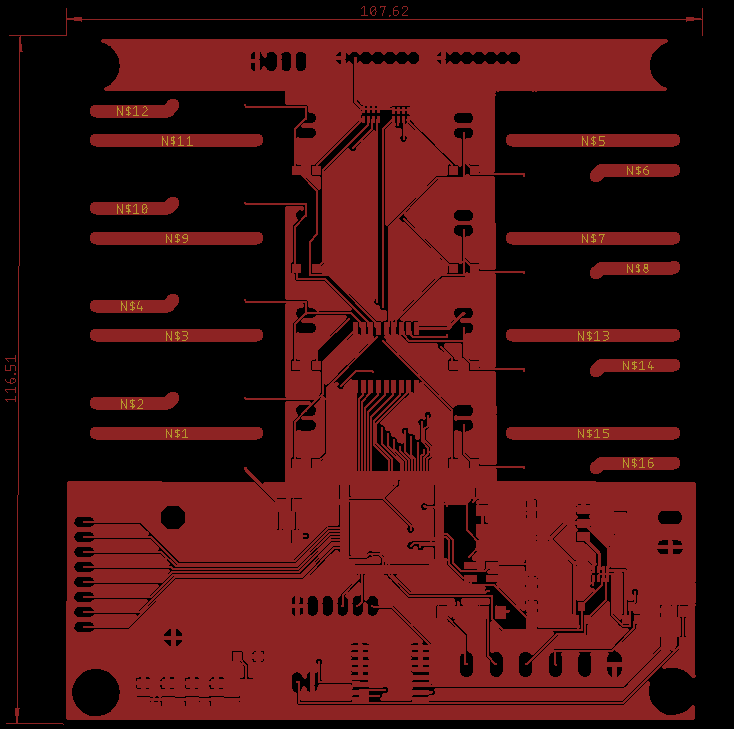

Couche 1 TOP

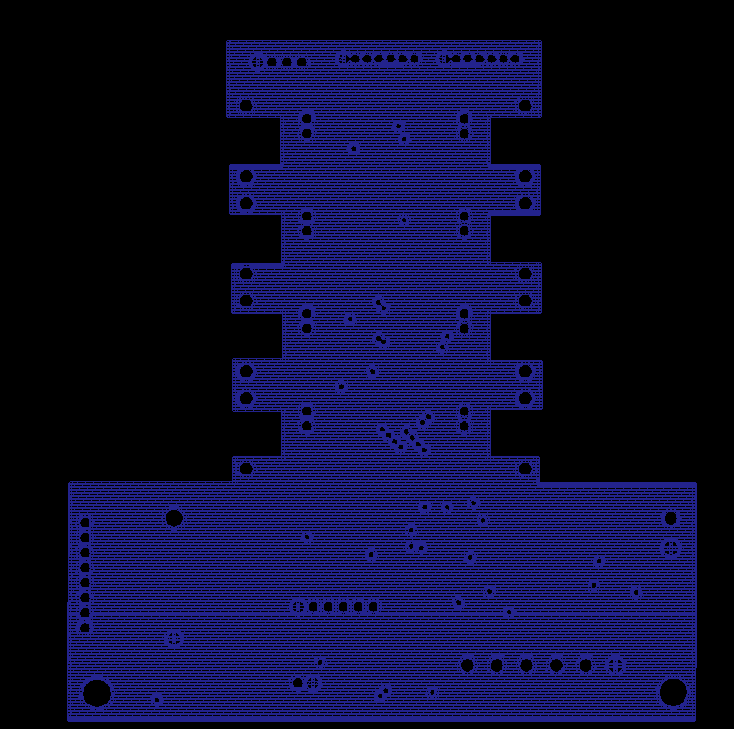

Couche 2 GND

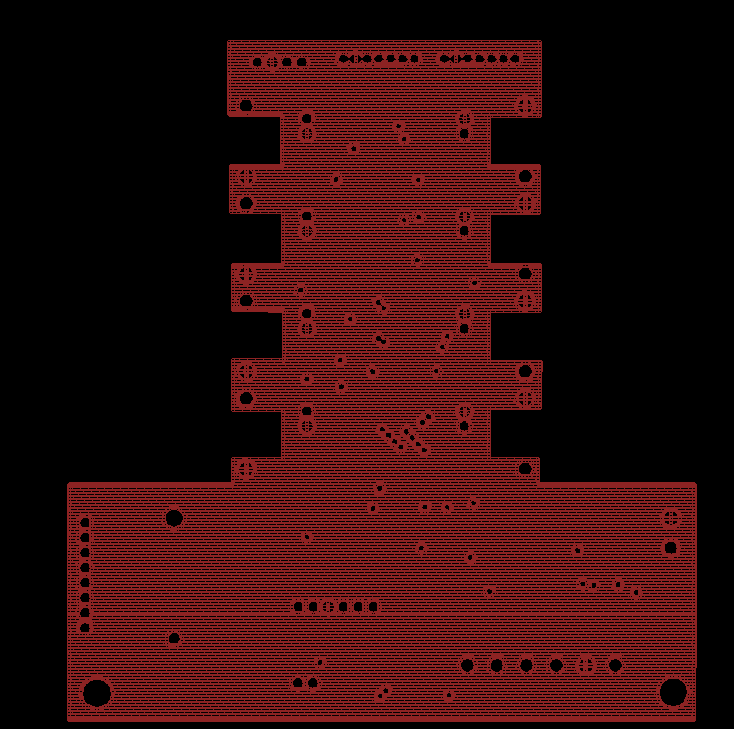

Couche 3 VCC

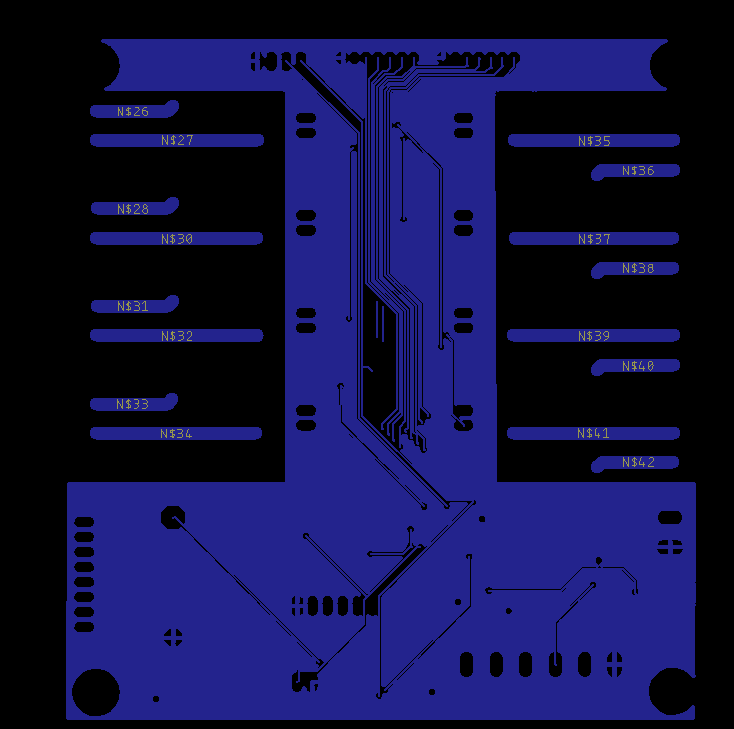

Couche 4 BOTTOM

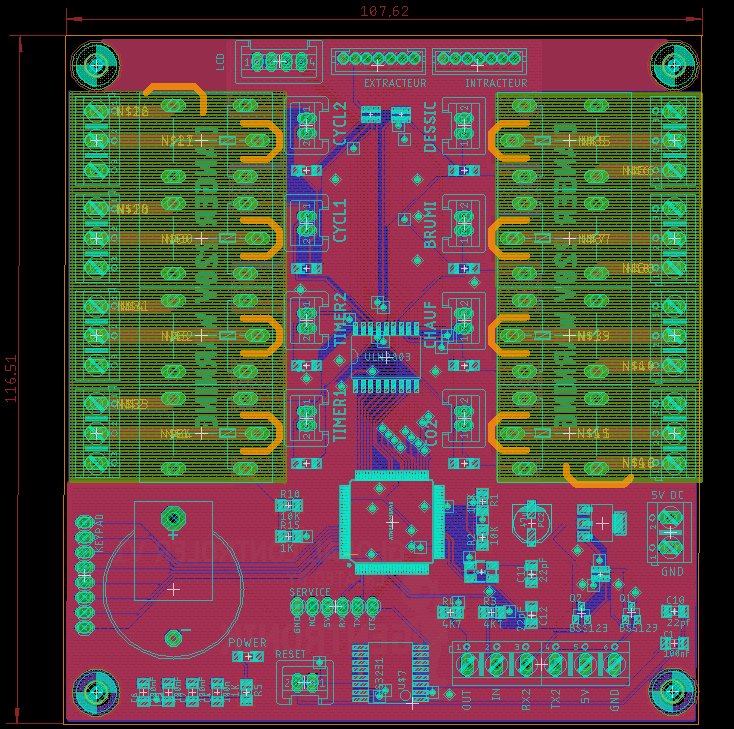

vue globale

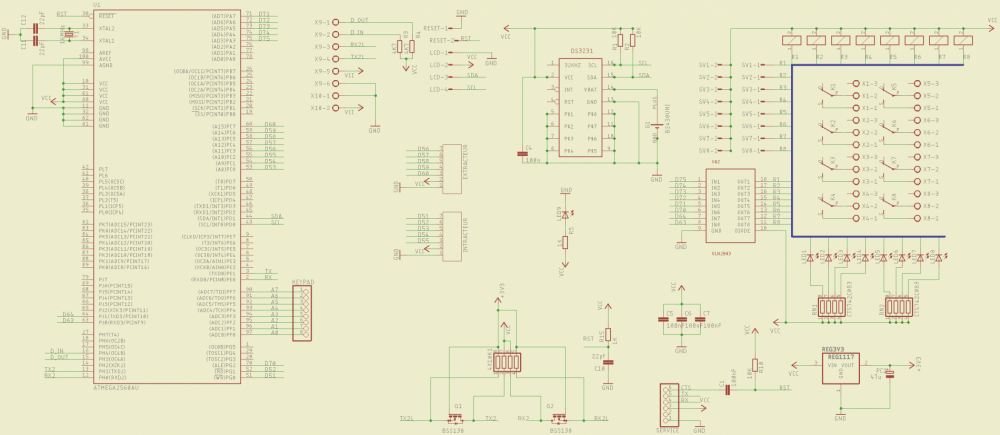

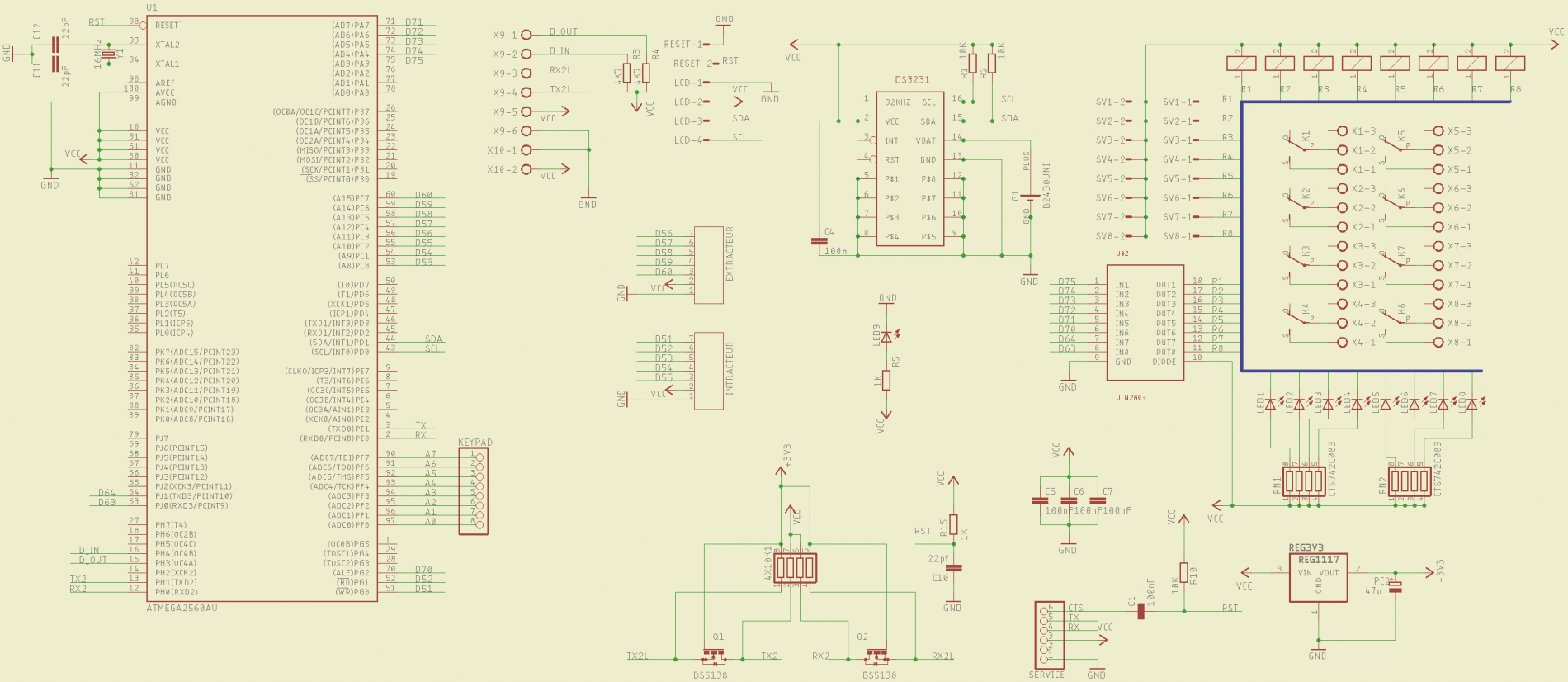

le circuit




il fonctionne avec 1 sondes IN DHT22 (T°/HR) + 1 sonde OUT DS18B20 (T°) et un capteur CO2 auto-calibré MH-Z19

commande par clavier, affichage LCD 4x20

Contrôleur ATMEGA2560 commande relais par ULN2803



fonctionnalités:

2 timers journaliers

2 timers cycliques (3 modes)

1 sortie brumisateur

1 sortie dessiccateur

1 sortie chauffage

1 sortie commande valve CO2

2 sortie 5 voies pour auto-transformateur (Intra & Extra)

chaque relais est doublé d'une sortie SSR afin de pouvoir utiliser de grosses puissances

indicateur d'état des sorties par led

Horloge interne avec batterie de sécurité

Peut être reprogrammé via une connexion de service

Disponible sur demande

++

GEN



Edited by Gen
  • Like 4
  • Thanks 1

Share this post


Link to post
Share on other sites
Gen

Yop



Je ne suis pas  mécontent de ma première expérience de circuit imprimé 4 couches qui m'a permis de diminuer la taille du circuit imprimé

Cela m'a facilité la tâche du routage des pistes.Je fais toujours le plus gros manuellement, et ensuite je laisse l'auto-routeur terminer. Si on le laisse faire dès le début.. On se retrouve avec pas mal de déviations inutiles.



Donc j'ai reçu mes circuits imprimés aujourd'hui

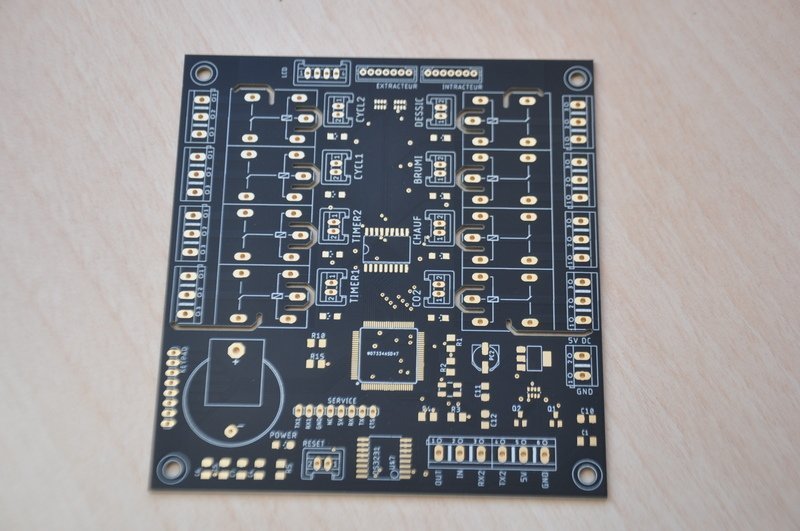

Face avant

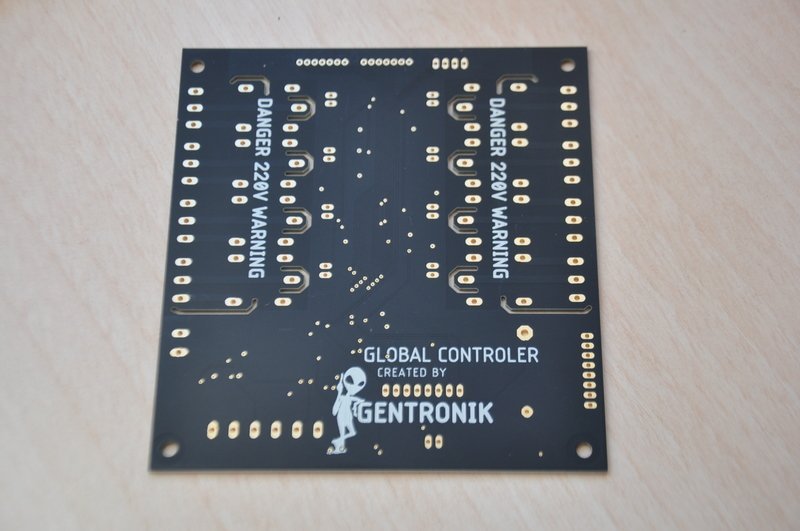

Face arrière




C'est donc le circuit qui remplacera le mini-contrôleur et le GRCC.

Il est dédié au non arduinoteurs/bricoleurs.

il permet de gérer de très grosses puissances grâce à sa connectique dédoublée pour relais SSR

Autre avantage, il est reprogrammable



je vais essayer de trouver le temps d'en monter un ce WE



++

GEN



Edited by Gen
  • Like 3
  • Thanks 1

Share this post


Link to post
Share on other sites
Gen

Yop

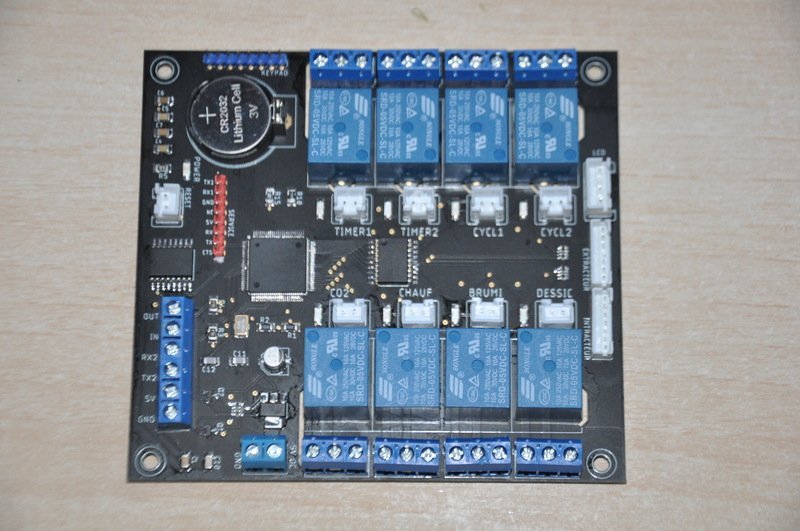

Circuit monté, je teste dans la semaine.




++

GEN

  • Like 1
  • Thanks 1

Share this post


Link to post
Share on other sites
Gen

Yop

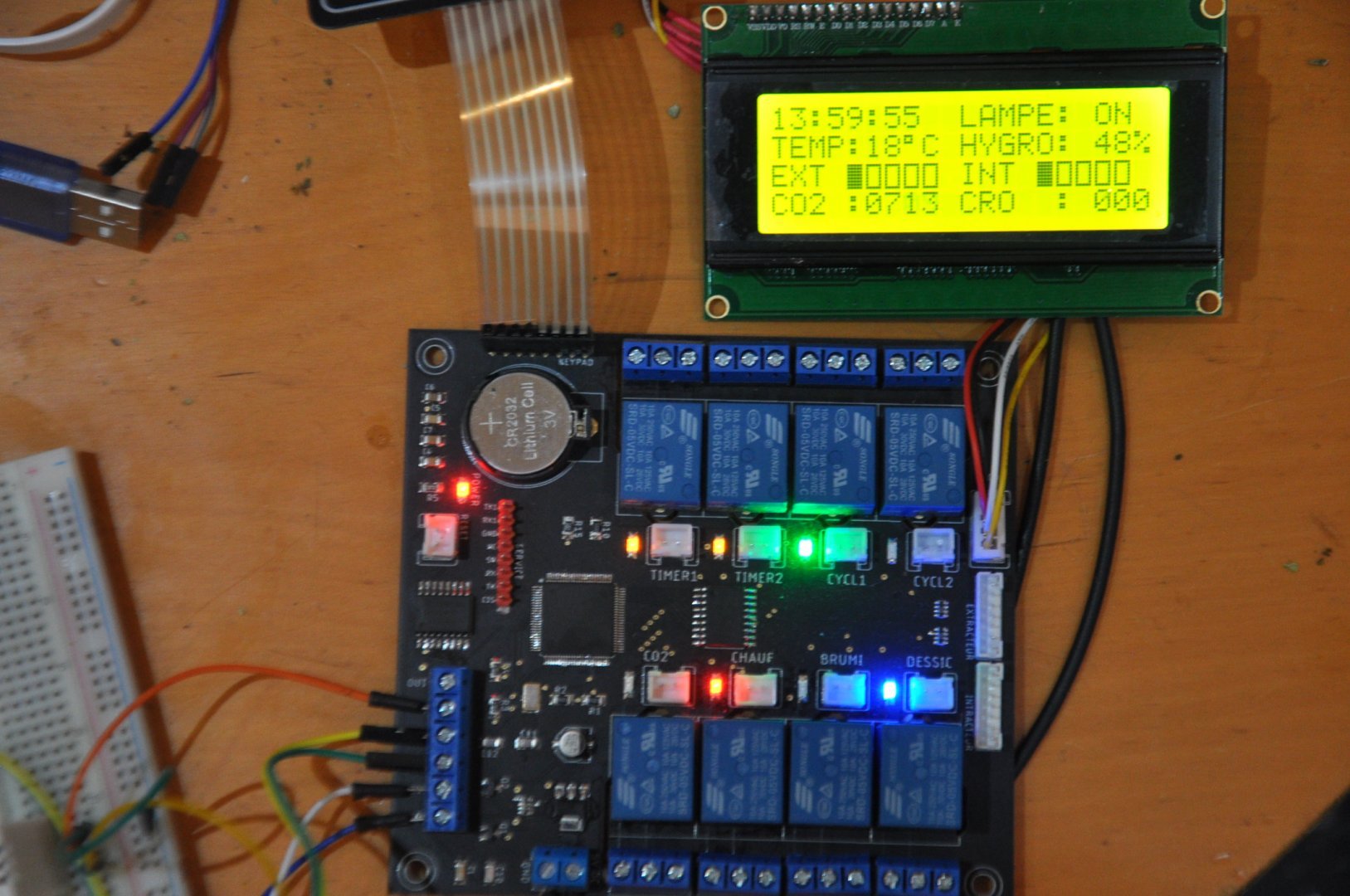

Circuit testé et fonctionnel.






++

GEN

  • Like 2
  • Thanks 1

Share this post


Link to post
Share on other sites
CyproX

Salut gen,

Encore un projet très intéressant ;)

Bravo
