Bonsoir, :rolleyes:

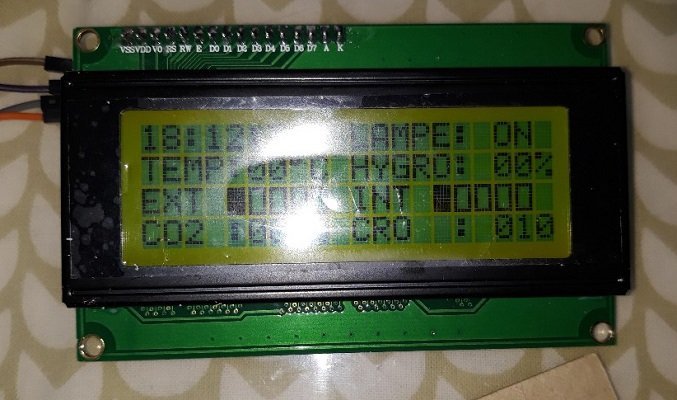

Bonne nouvelle … ça marche, l’écran d’accueil s’affiche correctement. :high:


Nous avons pas mal galéré, ma femme et moi, pour y arriver. C’était un peu comme si on essayait de réparer un train électrique en panne ... :chim: avec réussite.

Tout simplement un (ou plusieurs)  fil soudé sur le LCD (et venant du shield) faisait un mauvais contact.

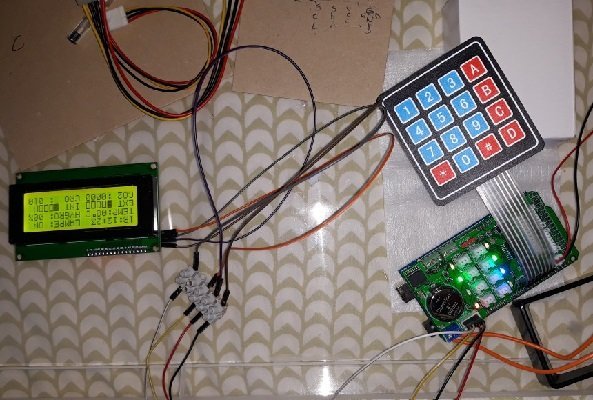

Avec le montage à l’arrache qui est en photo ci-dessous, utilisation de dominos électriques qu’on avait sous le coude, nous avons stabilisé les contacts et c’était bon. Cool.


Faute de temps, nous n’avons pas continué les tests. Nous n’avons pas été plus loin que l’écran d’accueil. Donc, à suivre …

Peace. Cyberius. :kana_smile:

Lien à poster
Partager sur d’autres sites
  • 2 semaines après ...

Bonsoir, :respect:

Une bonne semaine est passée depuis ma dernière maj. J’ai passé deux matinées à bricoler sur le projet et je trouve que ça a bien progressé. :rolleyes:

Sur le boitier, j’ai installé le bouton ON/OFF, ne manque plus que l’afficheur de conso (toujours pas reçu). Tout ce qui devait être fixé sur la plaque métallique (du fond du boitier) est maintenant fixé.

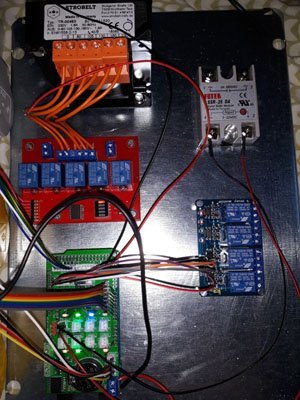

20190310_130635.jpg.97219560648d1c46a85a26a6fe518b3e.jpg20190310_130504.jpg.a4c6c96087a41ed4a62dc2896c4aa81a.jpg

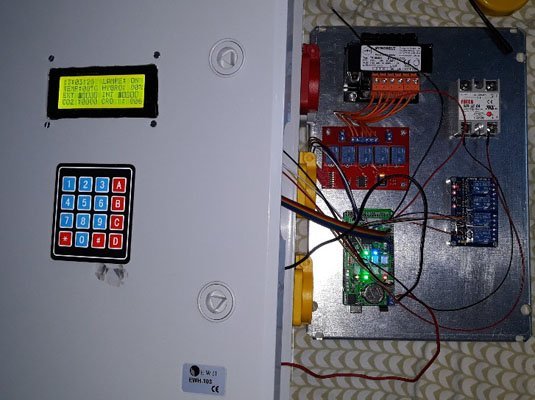

J’ai connecté tout le 5v, comme sur la photo ci-dessous et ça fonctionne. L’écran et le keypad sont installés sur la face avant du boitier et sont connectés avec des prolongateurs de câble.


Pour l’instant j’ai utilisé les cables de mes nappes ayant des connecteurs Dupont, donc pas forcément conseillés car un peu instables. Il va falloir faire quelques choses pour trouver les bons connecteurs !  :icon_confused:  :lire:

Quelques photos sur ces connections :

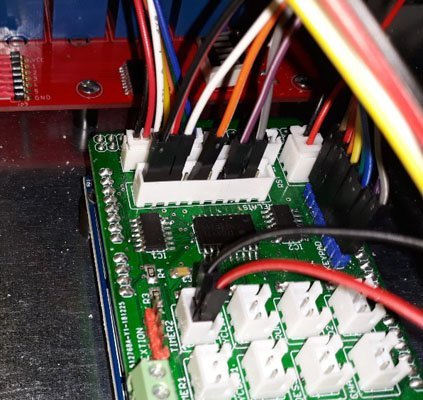

Le timer2 (pour la lampe) et les autres relais (cable de Gen temporairement (?) remplacé) -- Passage de 8 sorties à 4 sorties

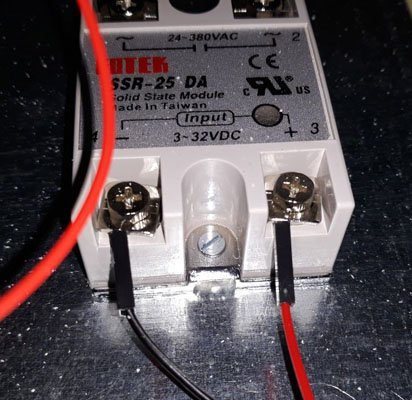

Relai SSR pour la lampe

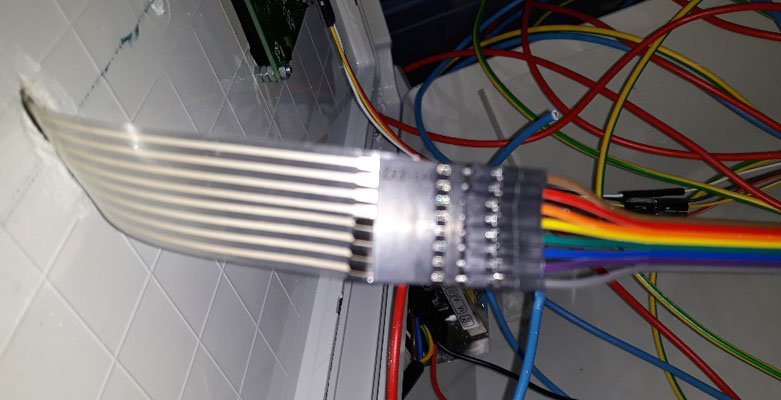

Raccord Keypad

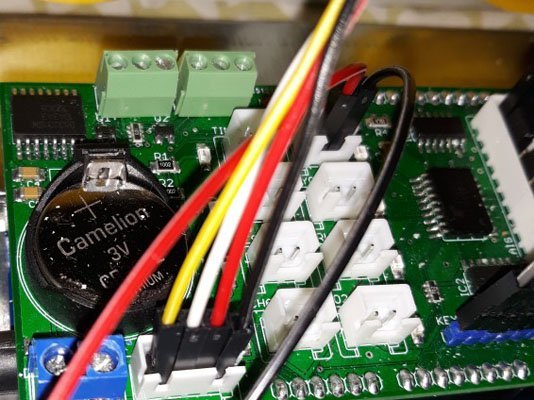

Connections lcd

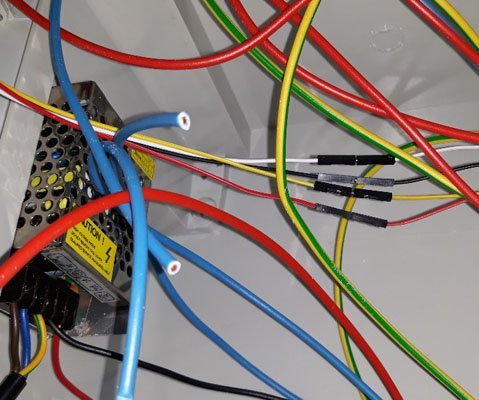

Raccord lcd (à gauche, le transfo 5v)

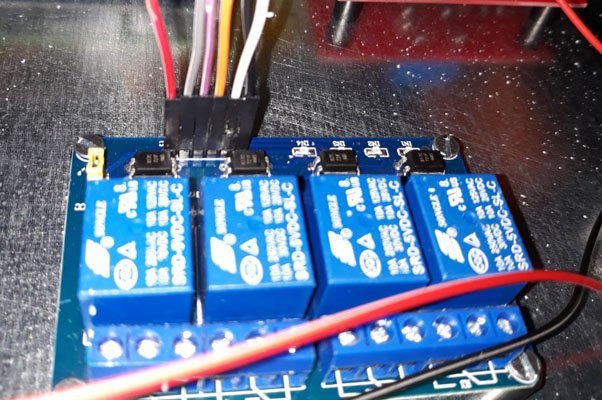

Relai 4 sorties

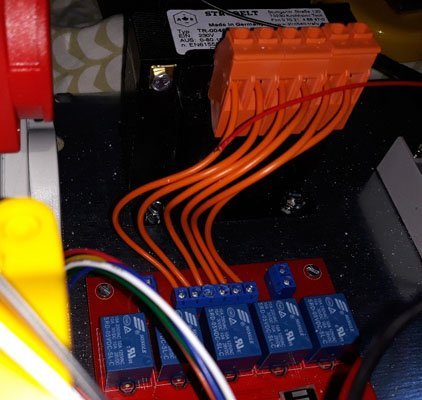

Partie moteur extracteur (pas de Dupont cette fois-ci, mais va falloir peut-être sertir des cosses ?).


Peace. Cyberius.  :kana_smile:

  • Like 1
Lien à poster
Partager sur d’autres sites

Yop



En français dans le texte et pour la seconde fois...

METS LE RELAIS SSR DE TA LAMPE SUR TIMER1   CAPPICHI ?

(Dis moi si c'est assez grand pour que tu l'enregistres :-) )



++

GEN

Modifié par Gen
  • Like 1
  • Haha 1
Lien à poster
Partager sur d’autres sites

Salut Gen, :smile:

Je te rassure, c'est écrit  suffisamment grand ... et puis en rouge ... impossible de zapper cette fois-ci, même moi . :idea:

En fait, comme le paramètre delay, l'attente avant tentative de ré-allumage est après le timer 2, je pensais qu'il fallait utiliser ce dernier.

Je vais modifier, pas de soucis.

Pour le reste, pas mal quand même ... en tout cas, je suis content d'en être arrivé là. :yepah:

Un de ces jours, je vais regarder le prog Growduino et essayer de comprendre plus précisément comment sont gérés les équipements. Si je pige bien, je ferais une doc.

Prochaines étapes :  la sonde, sceller la plaque de fond du boitier puis cabler le 220V, puis tester le paramétrage des prises en utilisant une simple lampe de chevet.

Tout ça avant de déplacer le boitier Growduino près de la box et de passer en réel.

Du pain sur la planche :chim:

Peace. Cyberius.:kana_smile:

Lien à poster
Partager sur d’autres sites

yop



Ne pas oublier de tout tester avant de mettre le 220V sur les platines relais

Contrôler que les vitesses fonctionnent bien sur l'indicateur led sinon c'est c ramage d'auto-transfo assuré



++

GEN

  • Like 1
Lien à poster
Partager sur d’autres sites

Bonsoir, :respect:

Une nouvelle semaine de passée et assez peu de travail :yepah:, du coup ça avance moyennement ... mais quand même, il y a du progrès. :smile:

Tout d’abord, j’ai installé, boulonné en fait, la plaque métallique au fond du boitier en y ajoutant la prise de terre de l’auto-transfo (voyez le capuchon jaune en haut, à droite). A propos de l’auto-transfo j’ai changé les câbles qui viennent de la platine moteur. J’ai mis des câbles rigides (mieux que les multibrins si on ne met pas de cosse).

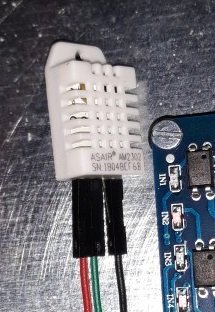

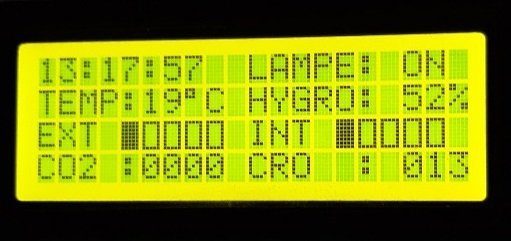

La sonde température/hygrométrie est connectée (pas par le futur câble blindé mais avec des Dupont) et je vois bien la température et l’hygrométrie affichées à l’écran .. et en historique. Cool.



20190317_131836.jpg.5368044f27d87ab88232aee930854d54.jpg20190312_121037.jpg.8d308671a536b98066bf6f919cab9530.jpg

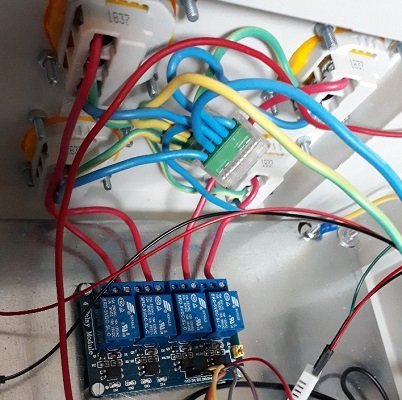

J’ai commencé à m’occuper du 220v en connectant tout ce qui concerne mes 4 prises liées au relai 4 voies. Là aussi j’ai utilisé du fil rigide pour éviter de mettre des cosses et aussi à cause de mes connecteurs rapides (5 fils max), ce que j’ai trouvé de mieux dans le coin. Sur la photo, on ne voit pas le connecteur rapide qui relie les 4 prises de terre. Il est juste derrière les neutres (fil bleu).




A suivre …

Peace. Cyberius. :kana_smile:

Modifié par cyberius
Lien à poster
Partager sur d’autres sites

Yop



Je cite : connectant tout ce qui concerne mes 4 prises liées au relai 4 voies.



Il ne manquerai pas quelque chose à ta platine relais ?? Je vois le départs mais pas les arrivées sur chaque relais



++

GEN

Modifié par Gen
  • Like 2
Lien à poster
Partager sur d’autres sites

Salut Gen, :rolleyes:

Très juste ... je n'avais pas fini ... maintenant c'est fait, la preuve :


L'aspect visuel des câbles rigides n'est pas formidable ... mais ça tient super bien.

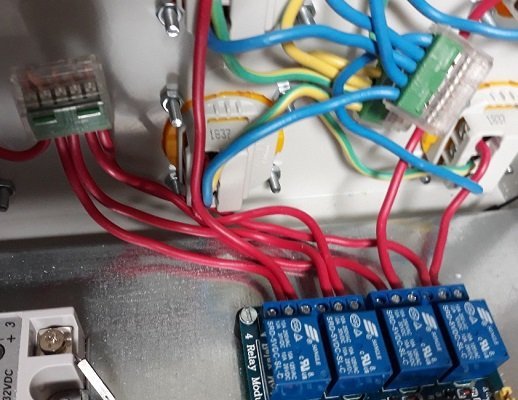

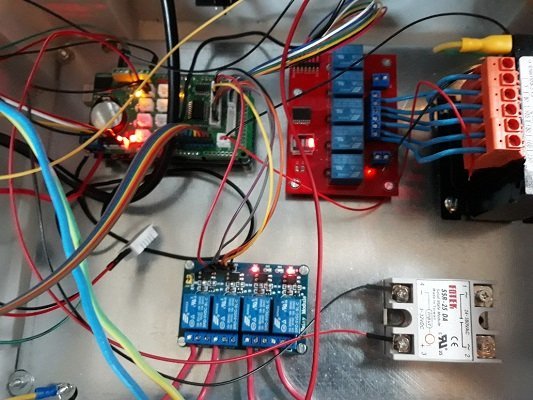

Sur la photo ci-dessous, à droite, on voit le câble rouge qui part du connecteur 5 fils (le connecteur qui regroupe les 4 sorties du relai) pour aller vers l'alim générale.

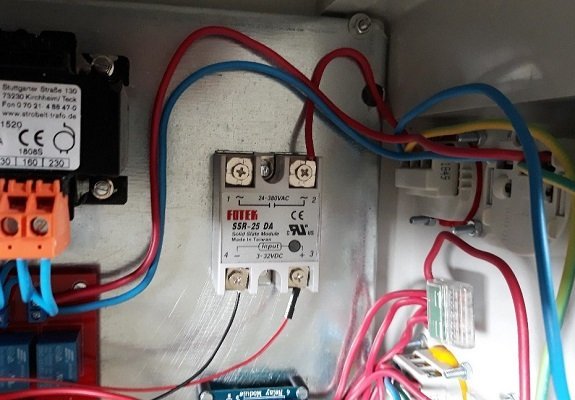

On voit aussi les 2 sorties prise (rouge et bleu) de la platine moteur et la sortie prise (rouge) du SSR.

Note : Les câbles des entrées (circuits 5 v)  du SSR sont à changer.

Pour l'entrée SSR libre ici (numérotée 1), je la connecterai plus tard, avec les entrées de la platine moteur, du côté de l'alim générale.

Peace. Cyberius.:kana_smile:



Lien à poster
Partager sur d’autres sites
  • 3 semaines après ...

Bonjour, :smile:

Deux jours de pluie m’ont permis d’avancer un peu le projet.

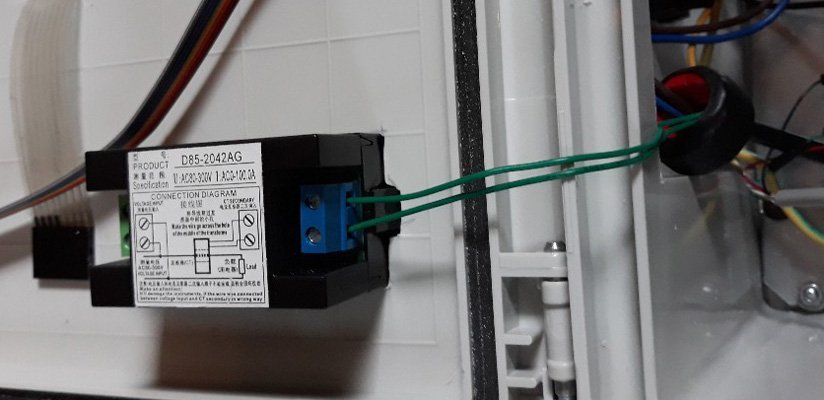

Tout d’abord, en mettant l’afficheur de consommation sur la face avant, j’ai terminé l’installation des éléments sur le boitier. Je peux ranger la perceuse, la lame de scie à métaux et la râpe qui m’ont servi à cela. Je n’ai pas utilisé de Dremel. Le travail n’est pas nickel mais il est satisfaisant ; ça ira comme ça.

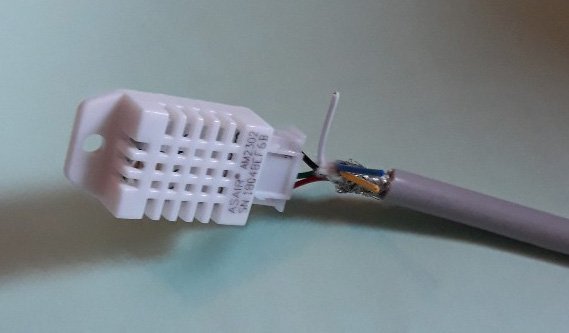

J’ai préparé le câble blindé de la sonde température/hygrométrie. Du côté de la sonde, j’ai réussi à me passer de soudure en prenant un petit connecteur femelle (4 trous) que j’ai directement connecté à la sonde. Seuls 3 fils du câble sont utilisés.

A l’arrière de la sonde et du connecteur, je mettrai un peu de chatterton pour éviter qu’ils se déboitent.




Enfin, j’ai terminé le câblage des fils de 220 v sauf quelques fils que je ne n’ai pas connectés pour ne pas alimenter la platine moteur, le SSR et le relai 4 voies. Les fils ne sont pas connectés, ils restent en l’air et j’attends d’avoir fait des tests avant de les connecter.

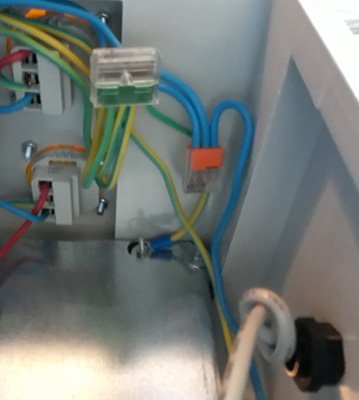

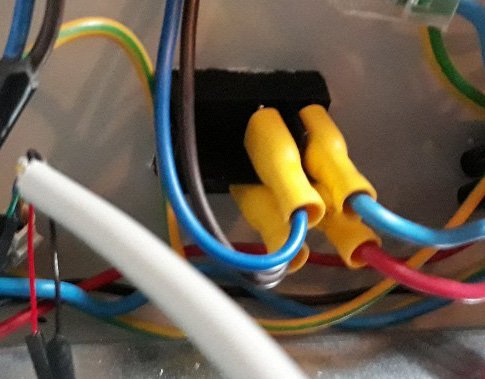

Sur la photo, on voit les fils de terre et les fils bleu venant des prises et regroupés dans des connecteurs rapides pour aller vers l’alimentation générale.
Note : les fils rouge prennent un autre chemin (ils passent par le haut du boitier).

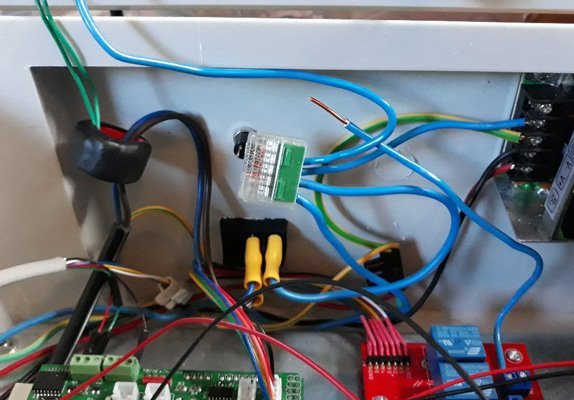

Photo, du côté de l’alimentation générale avant l’installation des fils rouge.
Fils de terre : un simple domino avec le câble d’alim et les sorties vers le transfo 5v et les prises.
Fils bleu : arrivée du bouton ON/OFF, sortie vers le transfo 5v, l’afficheur de conso et vers les prises. L’entrée de la platine moteur reste en l’air, non connectée.




De près, l’arrière du bouton ON/OFF

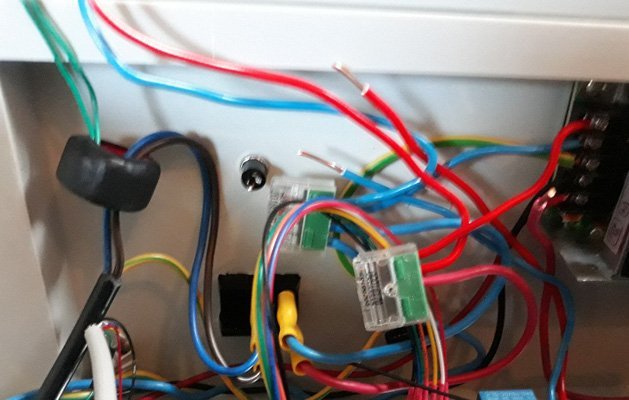

Sur la photo suivante, le même endroit après l’installation des fils rouge
Seuls 3 fils rouge sont connectés : arrivée du bouton ON/OFF et sortie vers le transfo 5v et l’afficheur de consommation.




Remise en route de l'ensemble (sans le 220v de la platine moteur, du SSR et du relai 4 voies) ... ça marche ! :yepah:

Il me reste quelques points à régler et je vais peut-être devoir souder pour en résoudre quelques-uns

  •  Connection du bouton reset
  • Connection des 2 fils du SSR sur le shield Growduino (sur Timer1) : puis-je souder à cet endroit ?
  • Connection sur la platine relai 4 voies des fils (6 fils) venant du shield



A suivre …

Peace. Cyberius. :kana_smile:

Modifié par cyberius
Lien à poster
Partager sur d’autres sites
  • 2 semaines après ...

Bonjour, :respect:

Voici une petite mise à jour du projet, projet qui avance doucement mais surement.

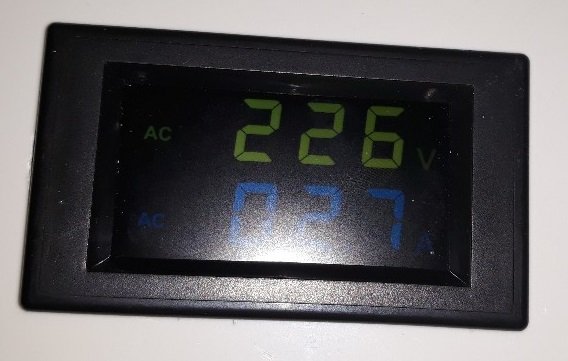

Tout d’abord j’ai fini d’installer l’afficheur de consommation et j’ai testé qu’il fonctionnait bien. En branchant un aspirateur sur une des prises actives du boitier, je vois bien la consommation qui s’affiche (27 A sur la photo) et le voltage (226v sur la photo).






J’ai ensuite connecté les fils de reset sur le bouton reset et ça ne marche pas bien du tout.  Dès que je mets le 2ième fil (le rouge ou le noir) sur le bouton, le reset est effectif alors qu’il ne devrait agir que quand on appuie dessus !
Si quelqu’un a une solution … parce que pour le moment je ne sais pas comment connecter ce bouton Reset.

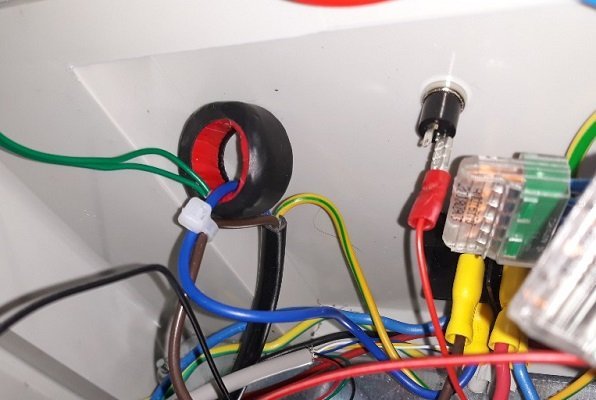

20190416_120106.jpg.190fe17b84176ce865c69f1c1f842e51.jpg20190416_120043.jpg.ffe6062f0d343d7fdd4072cbe93fe214.jpg

Pour terminer au niveau câblage, j’ai commandé quelques connecteurs de type « jst xh 2.54«  chez Ali pour terminer de connecter correctement le 5v.

Puis j’ai commencé les tests sur les prises :

Relai 4 sorties :

  • Sortie 1 : Timer2 pour ventilateur1
    • Test en changeant les valeurs de Timer2 et vérification ON et OFF quand il faut : OK
  • Sortie 2 : Cyclique1 pour ventilateur2
    • Test en changeant les valeurs du cycle 1 et vérification ON et OFF quand il faut : OK
  • Sortie 3 : Brumisateur
    • Test en changeant les valeurs de Hygro min (dans ENVIRONNEMENT) et vérification ON et OFF quand il faut : OK
  • Sortie 4 : Chauffage
    • Test en changeant les valeurs de Température mini (dans ENVIRONNEMENT) et vérification ON et OFF quand il faut : OK
    • Quand même détecté une anomalie du software : le brumisateur et le chauffage sont liés à la variable générale (vor activation des relais) HYGRO DOWN et TEMPERATURE DOWN au lieu de HYGRO UP et TEMPERATURE UP. Ce qui ne pose pas de problème (work around) puisqu’il suffit de mettre les variables HYGRO DOWN et TEMPERATURE DOWN à l’état actif.

Relai SSR : pour la lampe

  • Test en changeant les valeurs de programmation de la lampe (dans les cycles végétaux) et vérification ON et OFF quand il faut : OK

Platine moteur : extracteur

Je pensais pouvoir utiliser un mode manuel, être capable de choisir manuellement chacune des vitesses (0 compris)

Mais je ne sais pas le faire ou c’est impossible, pas de mode manuel ?

En tout cas, si j’utilise la variable VITESSE MIN, je vois bien les leds de la platine s’allumer en fonction de la vitesse choisie (de 1 à 5) et rien quand la vitesse mini est 0.
De même que les indicateurs (les carrés blanc ou noir) sont bien affichés à l’écran.
Par contre, il n’y a pas de courant en sortie de la platine moteur ni sur la prise de la lampe.


La question est donc, comment tester les différentes vitesses (mode manuel ou pas ?).

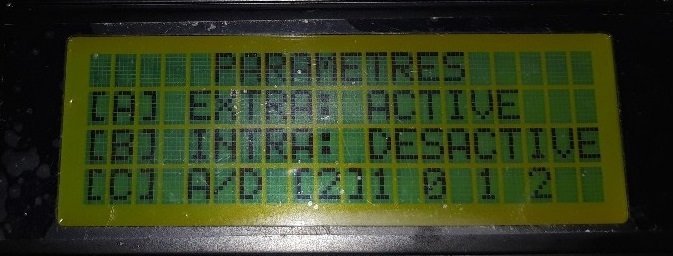

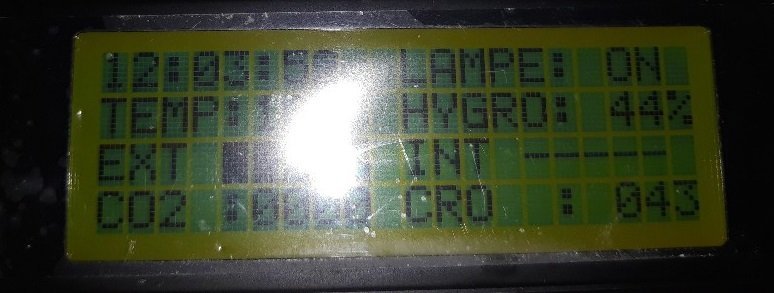

L’écran PARAMETRAGE est tel que sur la photoci-dessous et je ne sais pas utiliser la 3ème ligne »C ».
Que signifie la séquence « 2 1 0 1 2 » ?

Même en regardant la programmation, je manque de connaissance sur la manière de programmer la platine et je n’en déduis pas grand-chose.




Quand même un point positif du côté de l'auto-transfo, le courant qui circule sur les fils situés entre la platine moteur et l'auto-tranfo est correct, c-a-d qu'on obtient des tensions allant de 0V à 230v en passant par les valeurs correspondant aux 5 vitesses possibles.



Voilà, c’est tout. A suivre …

Peace. Cyberius.

Modifié par cyberius
Lien à poster
Partager sur d’autres sites

yop



Décidément tu es le seul à avoir des soucis... Je crois sérieusement que tu es le Frankenstein de l'arduino :-)

Tu as tout faux..

Quand même détecté une anomalie du software : le brumisateur et le chauffage sont liés à la variable générale (vor activation des relais) HYGRO DOWN et TEMPERATURE DOWN au lieu de HYGRO UP et TEMPERATURE UP. Ce qui ne pose pas de problème (work around) puisqu’il suffit de mettre les variables HYGRO DOWN et TEMPERATURE DOWN à l’état actif.



up = activé quand c'est trop haut

down = activé quand c'est trop bas



Tu as quelle version de soft ?



++

GEN
