Que diriez-vous d'un MINI-GENESYS low cost ?

Recommended Posts

Gen

Salut la room..



Je sais que comme tout bons français, les fins de mois sont difficiles, surtout les 29 derniers jours !

Et qu'un GENESYS complet représente pour certains une somme conséquente, même si pour le prix de ce montage, il n'y a aucune concurrence possible avec ce que l'on peut trouver sur le marché.

Donc m'est venu l'idée de faire un mini-GENESYS , afin de pouvoir proposer un prix pouvant être à la portée du plus grand nombre.

Il sera un peu plus petit, sur un circuit imprimé standard, ne possèdera pas de gestion des moteurs et de CO2 et sera prévu pour un écran 3.2 pouce.

toujours avec les sorties SSR et un connecteur JST pour la platine relais.

comme son grand frère, il y aura la WiFi



Voila ce que je vous propose..Ce qui donnerai un prix de l'ordre de 92€ pour le circuit avec son écran programmé et une sonde DHT (prix hors frais de port)



Laissez vos com's



++

GEN

Edited by Gen
  • Like 5
  • Thanks 2

Share this post


Link to post
Share on other sites
Gen

Yop



Pour ceux que cela intéresse...

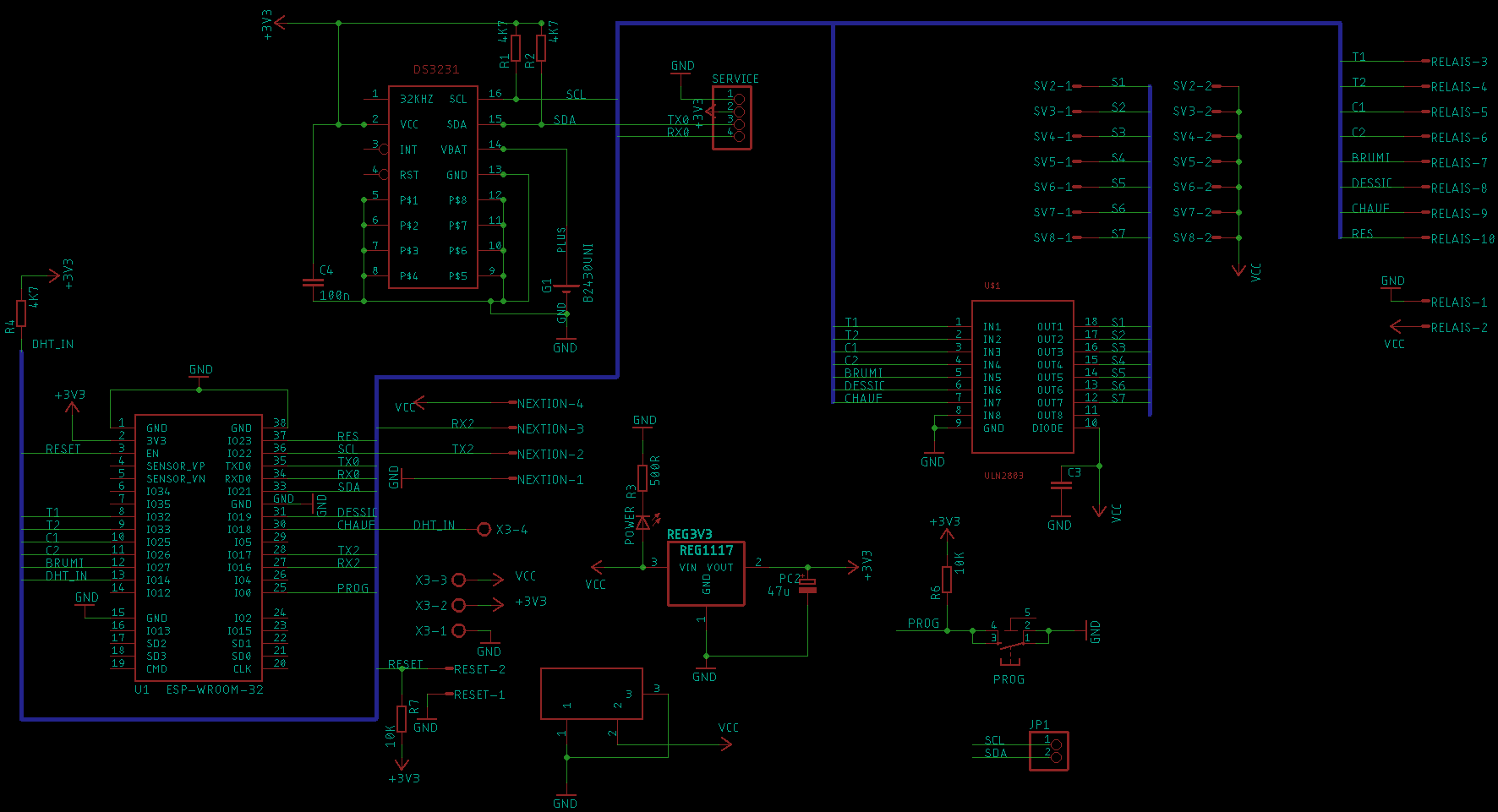

Le schéma

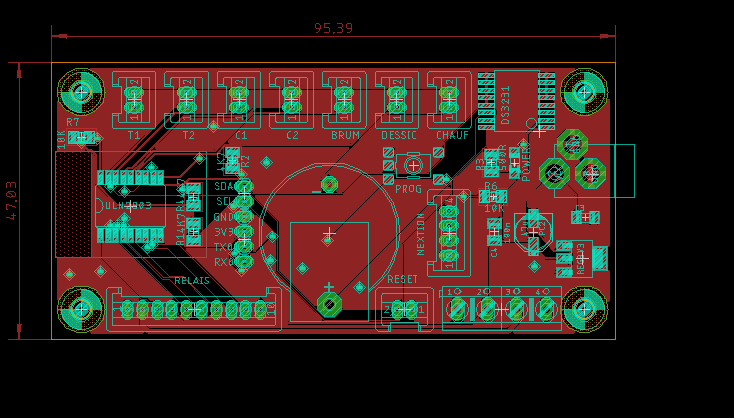

le dessus


le dessous




Je vais commander 5 circuits que je regrouperai avec ma prochaine commande de circuit imprimés.

++

GEN

  • Like 2

Share this post


Link to post
Share on other sites
LittleBigMan

Salut Gen,



Sympa l'initiative de vouloir baisser les coûts pour les 29 derniers jour du mois.

Si ce n'est pas indiscret, quel est l'écart de prix de vente entre le Genesys seul, qui peut ne tourner qu'avec une seule sonde DHT, et le MINI- Genesys ?

Je pense à cela parce que le Genesys avec la platine relais n'oblige pas à mettre en place la gestion du ou des moteurs mais cela permet de les mettre plus tard quand la fin de mois est passée ?.

Ensuite, à condition que la gestion de l'écran soit "scalable", le Genesys ne serait-il pas à même de gérer différentes tailles d'écran ?



Bon comme d'hab, je ne me rends pas vraiment compte de ce que cela représente comme boulot pour toi mais voilà ce qu'il me vient à l'esprit et je suis à jeun  !



Tchuss

Share this post


Link to post
Share on other sites
Gen

yop



Je confirme, tu ne te rends pas vraiment compte..

Non la gestion de l'écran n'est pas scalable, il faut tout reprogrammer et recréer toutes les images et les polices de caractères aux nouvelles dimensions

la différence est de 100€

++

GEN



Edited by Gen
  • Like 1

Share this post


Link to post
Share on other sites
LittleBigMan

Re Salut,



Ok et merci pour les explications.

Bienvenue au Mini Genesys pour tous.



@Plouche

Share this post


Link to post
Share on other sites
Gen

yop

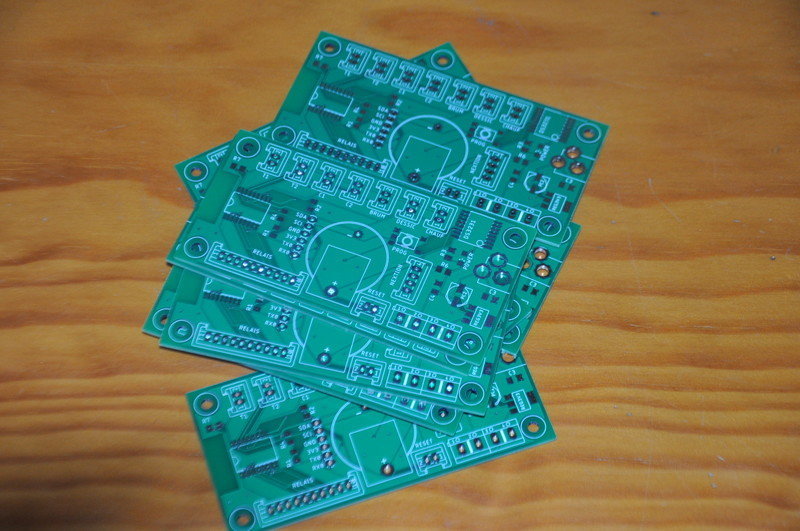

Circuits reçus

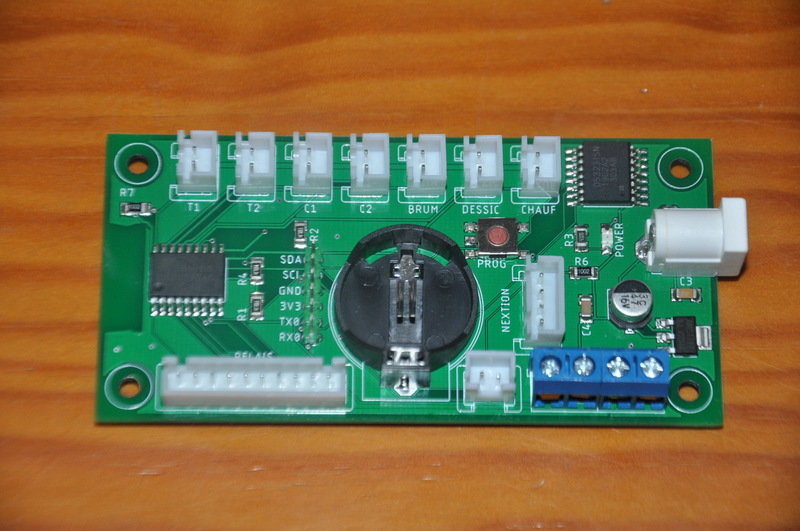

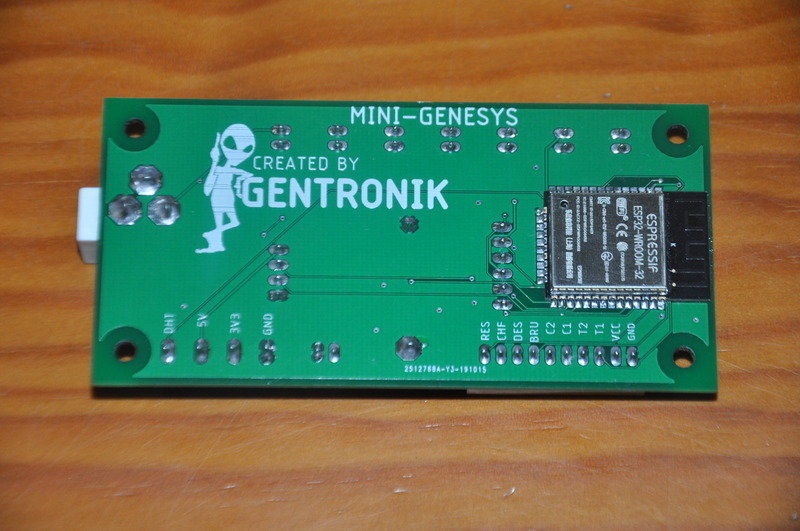

1er circuit monté, passage en test de l'électronique sous peu





Sur le port pour brancher éventuellement une platine relais, il reste 1 I/O de libre afin de pouvoir rajouter ce que l'on veut.

cette version mini ne gère pas les moteurs ni le CO2.

on peut utiliser l'I/O de réserve pour faire une gestion tout ou rien des moteurs par exemple

ce circuit est également WiFi et fonctionnera avec un écran nextion 3"2

Des que le code est terminé ainsi que la programmation de l'écran, je vous mettrai les fichiers à télécharger.

Pin header SDA et SCL sont disponibles pour éventuellement utiliser des sondes I2c



A bientôt pour la suite



++

GEN

Edited by Gen
  • Like 2
  • Thanks 1

Share this post


Link to post
Share on other sites
Indi-Punky

Yop



Ayant vu l'autre message, tu en es ou sur celui ci?



Merci.

Share this post


Link to post
Share on other sites
Gen

Yop Indi



Quasi terminé la programmation du nextion..

Le code arduino lui est terminé



++

GEN

  • Like 1
  • Thanks 1

Share this post


Link to post
Share on other sites
Juaaah

Heyy



Vivement que tu nous sorte ça, je vais en plus pouvoir pomper ton code ? à ne pas prendre mal, mais après tout c'est le but de l'open source ^^ Et le fait de faire tout ce que tu fait en open source c'est énorme ce que tu fait pour la communauté, les gens peuvent ne pas se rendre compte du boulot derrière et de la passion nécessaire à cela ^^



Bravo bonne continuation c'est beau



++

Share this post


Link to post
Share on other sites
Gen

Yop



Merci,

En effet quasi tout est open source

Quand cela ne l'est pas, c'est que j'estime que le quantité de travail ne doit pas tomber dans des mains peu scrupuleuses, je ne parle pas des  membres mais comme tout est lisible de l'extérieur, on a vite fait de s'approprier le travail d'un autre afin de le commercialiser. De surcroit, ce que je fabrique n'existe pas encore sur le marché.

Je ne vous cacherai pas que j'ai déjà été contacté par des sociétés mêmes étrangères, mais à chaque fois, ils veulent tout pour rien.. faut pas se foutre de la tronche des gens.



Mon but est justement de permettre à tous d'avoir des appareils high tech à moindre frais, rendre abordable des choses qui ne le seraient pas en temps normal.

Des fois quand on voit le prix de certains matos de contrôle, je trouve cela abusif.

IL est vrai aussi que certain de mes montages les plus compliqués ont un prix, hélas c'est dû au fait que c'est produit en petite quantité, si j'avais les moyens de produire par 500 exemplaire, les prix seraient divisés par 5 !!!



++

GEN







  • Like 5
  • Thanks 1

Share this post


Link to post
Share on other sites
Juaaah

Yo!



Le code mini genesys sortira plus tard que ce que tu pensais avec les bricoles qui te sont arrivées ou pas dutout ? Tu le partagera sur ce post ou tu en referra un ?



++

Share this post


Link to post
Share on other sites
Gen

Yop



le code est fini, il reste plus qu'à modifier le HMI et tester e tout.

Date de sortie.. ben au moins après ma réinstallation



++
