Salut les weedeurs !



Un p'tit tuto pour optimiser l’éclairage de votre box...



Matos nécessaire :


- 2 vérins avec fin de course intégrée

- 2 relais double temporisé

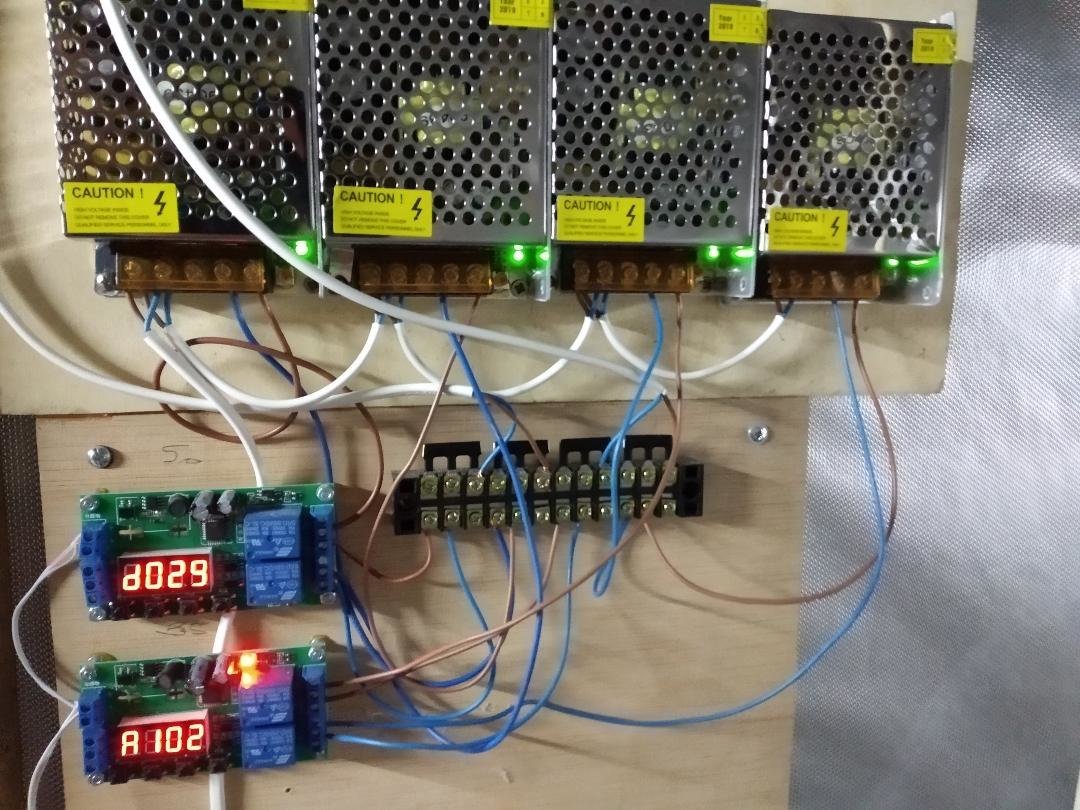

- 4 transfos 5v

- 2 glissières de tiroirs

- 1 rail de porte coulissante ou équivalent

- rails et montants a placo

- vis, boulons,  elec, domino,...

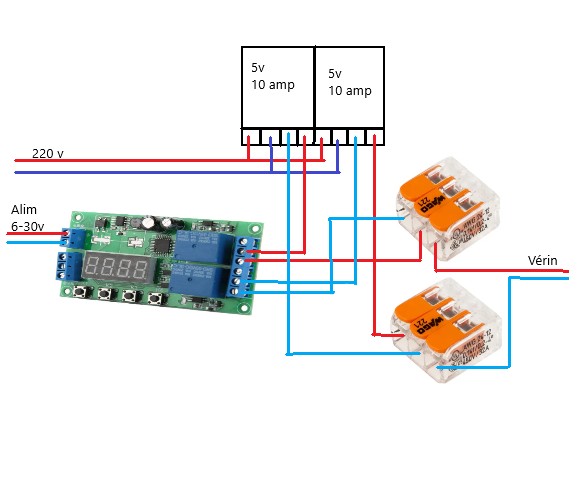

schéma de câblage


Pour 1 vérin




les  2 vérins en fonctionnement



une description de la programmation du relais double ici

Programme 48 aussi pour les vérins.

A : le vérin sort, (temps fonction de votre vérin)

B : pose de x secondes

C : le vérin se rétracte

D : pose de x secondes



Vous pouvez moduler le temps d’éclairage par zone en jouant avec les poses et durée d'action des vérins...



J'ai alimenté les vérins en 5v pour les ralentir et pour qu'ils fassent moins de bruit. Pour les ralentir +,  sur chaque sortie de transphos vous pouvez installer ca



Attention a la dimension des vérins sorties complètement, j'ai une box d'1m20 de large qui me limite a un vérin de 500mm de course sur cette axe.

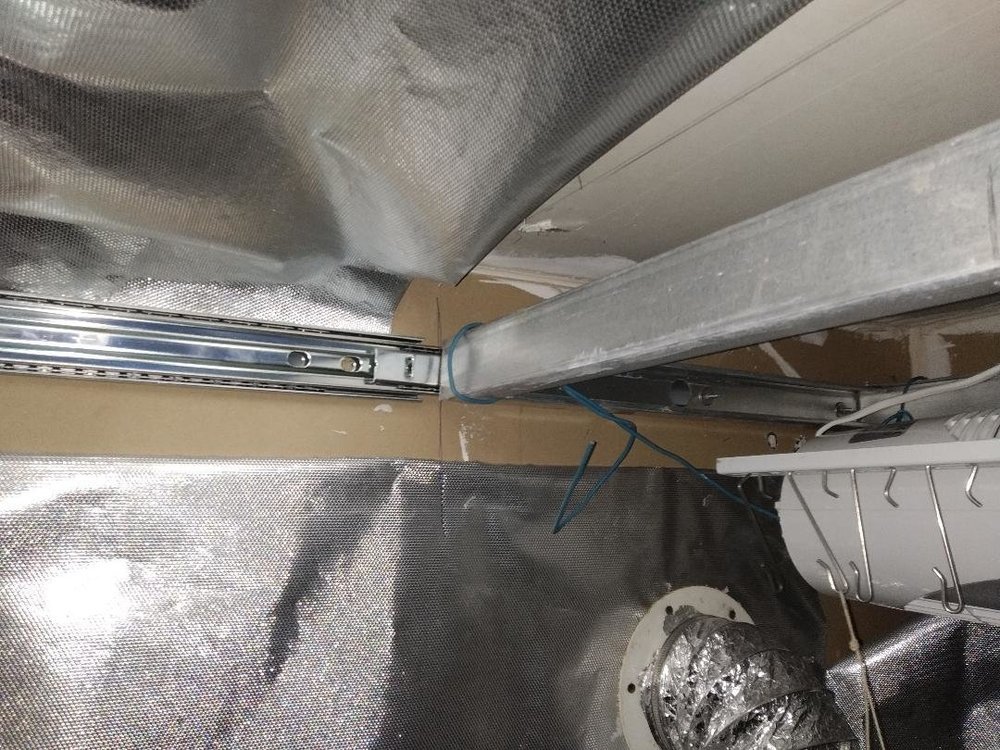

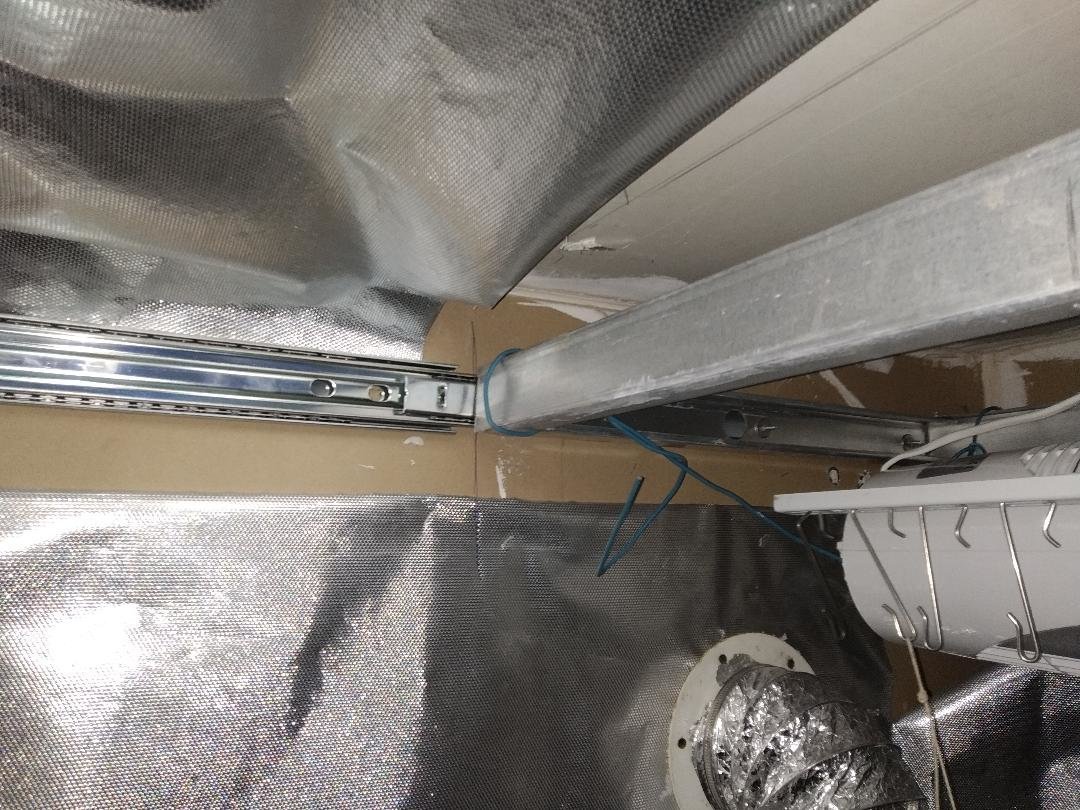

Pour avoir de la marge a l'installation j'ai pris des glissières de tiroirs de 600mm de débattement.

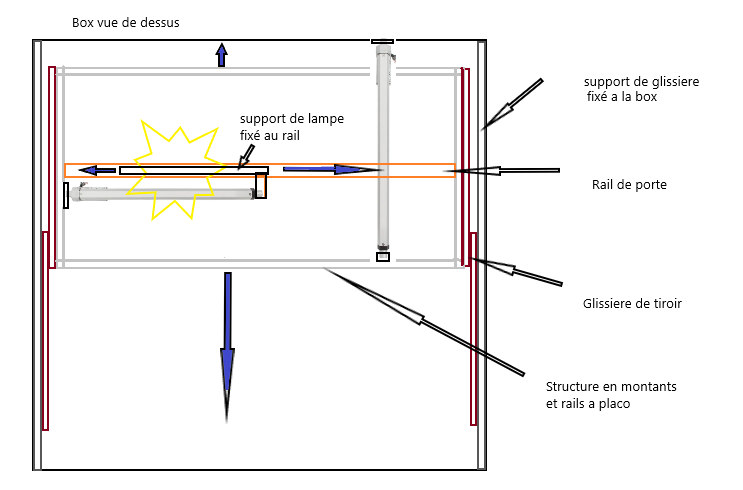

J'ai utilisé des montants et rails a placo pour la structure, c'est solide, légé, et facile a mettre en oeuvre. Du chevron bois ferais aussi l'affaire...

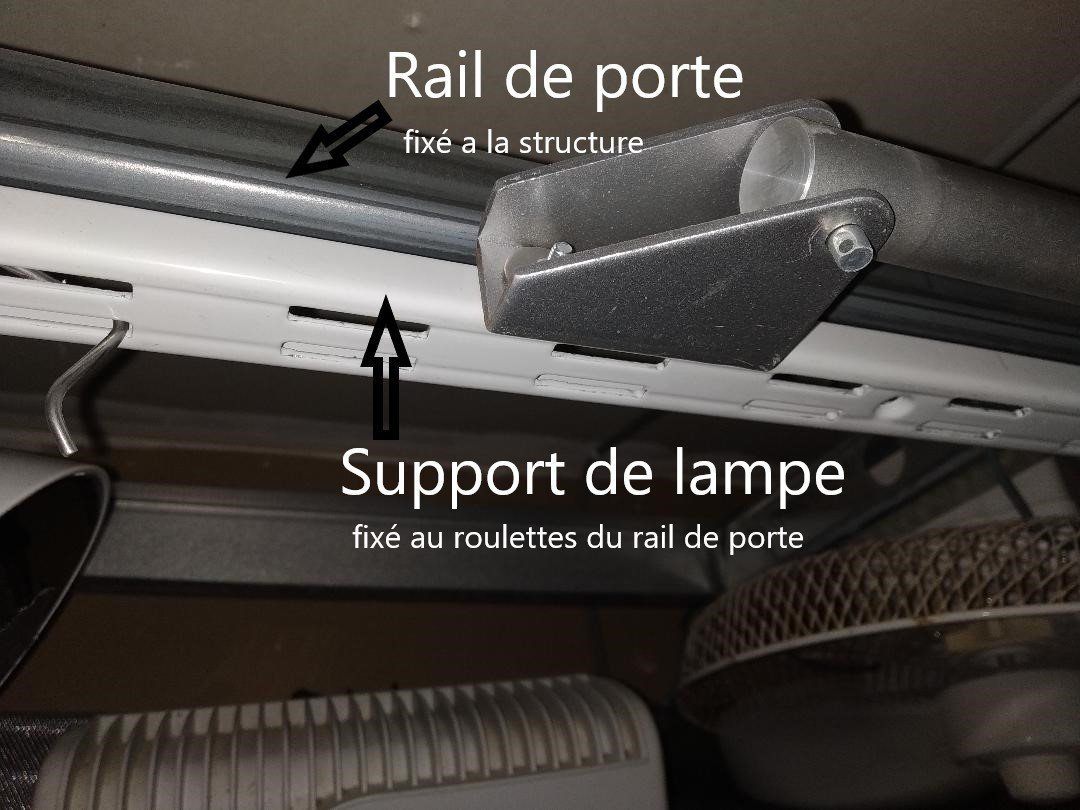

Le vérin du support de lampe est fixé a la structure mobile,

le vérin de la structure mobile est fixé a la box.






La lampe avec le débattement prends beaucoup de "place" dans la box, j'ai dû fixer horizontalement un ventilateur colonne sur la structure mobile.

Anticipez bien ce problème de place avec les différents "accessoires"...

Autre exemple, je suis en cool tube ventilé (co2), les gaines prennent de la place en entrée-sortie, du coup le vérin qui déplace le support de lampe est plus court.

Cool tube 50cm, gaine env 15cmx2 = 80cm  il me reste 40cm sur les 120 de la box. J'ai pris un vérin de 35cm de débattement.



Voili, voilou

Bon bricolage et bon grow

++





Modifié par Vince1975
  • Like 3
  • Thanks 1
Lien à poster
Partager sur d’autres sites
  • 1 mois après ...

Salut,

dsl j'ai fini la session et tout démonté,  j'avais vu trop grand du coup je refais la box ! ? Et ce sera pas avant plusieurs mois...

Si t'as des questions hésite pô..



++

Modifié par Vince1975
Lien à poster
Partager sur d’autres sites
  • 8 mois après ...

Holla,



Je vous fait une intro plus développé avec un an de retard ! Le sujet a plus de 6mois, je ne peux pas l’éditer...

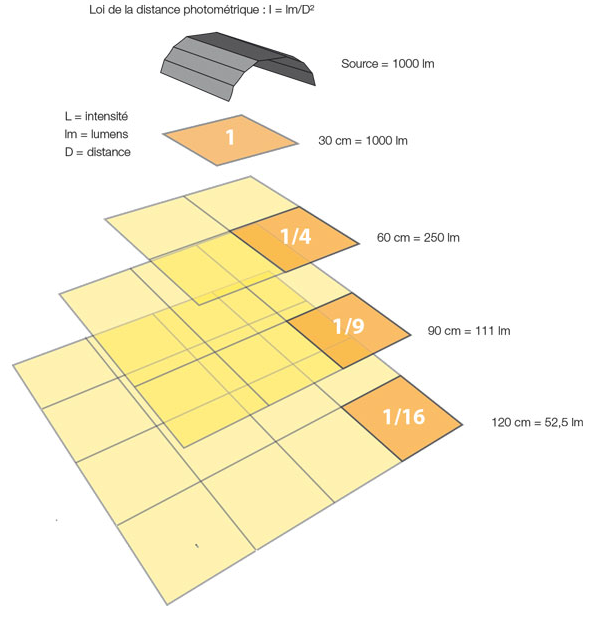

L'optimisation ici est que ce bricolage permet de changer les angles d’éclairages. Ca limite les points chaud du coup vous pouvez rapprocher vos lampes.

1 axe c'est déjà pas mal, 2 c'est mieux !






Ca augmente de manière non négligeable l'efficacité des lampes ;-)



++
