LEDS Asservissement bipolaire

Recommended Posts

Gen
Posted (edited)

Yop

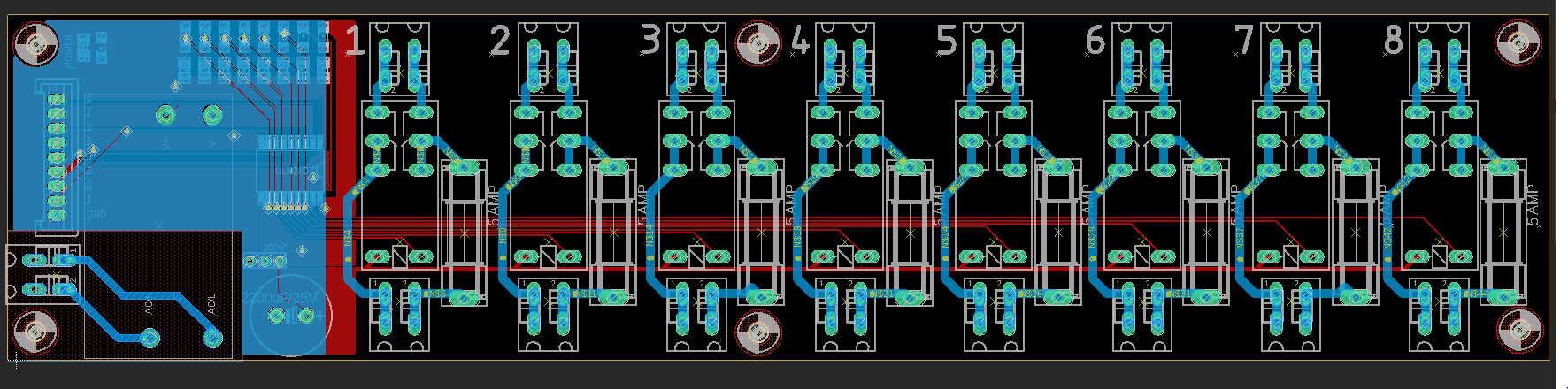

Je viens de terminer la réalisation du circuit d'asservissement des ballasts LED



Edit : on me demande ce que c'est, c'est un système de coupures de la phase et du neutre afin que le courant de fuite ne fasse pas scintiller les leds une fois le système mis hors tension.



- 8 voies

- 5A par voies

- Chaque voie est protégée par un fusible

- l'alimentation est inclue sur le circuit

- rupture bipolaire (phase et neutre) pour chaque voie

- tension de commande de 3V3 à 12V




Ce circuit peut être piloté soit par la RED Board, ou le driver PWM, mais peut également être piloté par un arduino



++

GEN

Edited by Gen
  • Like 3

Share this post


Link to post
Share on other sites
SweetDreamsXAE5

Salut !



 Tu me fais toujours rêver avec tes projets :wub:



Cette version est une solution complète pour gérer une myriade de Led mais aurais-tu en projet une version plus simpliste pour gérer une voir deux sortie  contrôlable via une sortie SSR du micro--gen ou d'un Growduino (par le plus grand des hasards :siff: )



++ !

Share this post


Link to post
Share on other sites
Gen

Yop



via une petite interface, cela peut s'adapter sur le Micro-GEN en utilisant le bus I2c du LCD

++

GEN







  • Like 1
