[LED][60x60x140][60x60x90]Choix des drivers pour systeme 150 butterfly 144x LM301B et H


Recommended Posts

Bonjour,

Tout d'abord merci à ceux et celles qui prendront le temps de me lire et de m'aider.

Ma question est la suivante quels drivers choisir pour mes deux espaces croissance et floraison?



Présentation des panneaux:



Espace croissance:

  1X Systeme 150 Butterfly 144x LM301B 4000K

Données:

  ...

  2,100A  34,31V. 72,05W

  2,400A. 34,62V. 83,09W



choix du premier driver:

HLG100 42 AB 3Y

ou

ELG 100 42 AB 3Y

ou

ELG 150C 2100 (A ou B ) 3Y



Espace floraison:

 1X Systeme 150 Butterfly 144x LM301B 2700K

Données:

  ...

  2,100A  34,08V. 71,57W

  2,400A. 34,36V  82,46W



1X Systeme Butterfly 144x LM301H 3500K

Données:

  ...

  2,100A  34,25V  71,92W

  2,400A  34,57V  82,97W



Choix du deuxième driver:

HLG 240H C2100B

ou

ELG 150 C2100 (A ou B ) 3Y



Ou tout simplement aucun de ses drivers ?

Voila voila je suis un peux perdu je ne trouve pas grand chose en 2,400A (afin de faire tourné les panneaux a leur intensité max), ou avec un wattage énorme comme le prix.

J'ai donc besoin de vos lumières pour ses deux montages.

Merci d'avance

PEACE

Edited by Paiko
Link to post
Share on other sites
  • Paiko changed the title to [LED][60x60x140][60x60x90]Choix des drivers pour systeme 150 butterfly 144x LM301B et H

Salut !


Il y a 14 heures, Paiko a dit:

Espace croissance:

 1X Systeme 150 Butterfly 144x LM301B 4000K

Données:

  ...

  2,100A  34,31V. 72,05W

  2,400A. 34,62V. 83,09W



> ELG-100-42-AB-3Y
> HLG-100H-42-AB

Les 2 sont dimmables via module externe


Il y a 14 heures, Paiko a dit:

Espace floraison:

 1X Systeme 150 Butterfly 144x LM301B 2700K

Données:

  ...

  2,100A  34,08V. 71,57W

  2,400A. 34,36V  82,46W



1X Systeme Butterfly 144x LM301H 3500K

Données:

  ...

  2,100A  34,25V  71,92W

  2,400A  34,57V  82,97W



> ELG-150-C2100A-3Y - Dimmable seulement via la petite vis Vo ADJ. [edit après rectification de Heka] Io ADJ. sur le driver, accessible avec un petit tourne-vis
> ELG-150-C2100AB-3Y - Dimmable via module externe


Il y a d'autres drivers plus adaptés, chez Meanwell, mais ça, ce sont ceux dispo chez Led-Tech. Tu peux aussi regarder chez LienTec, qui propose des kits bien faits, avec directement les bons drivers adaptés, selon le nombre de modules à alimenter, etc... Un poil plus "tech-friendly".

++



Edited by Wilfred
Link to post
Share on other sites

plop!



Citation

Dimmable seulement via la petite vis Vo ADJ. sur le driver,

non c'est l'autre "Io ADJ" qui sers a "dimmé",  VoADJ est conçu pour compensé un système "Dali" par exemple, mieux vaux ne pas y toucher ...

nous somme ici en "courant constant" c'est l'intensité qu'on gère, la tension est ajusté automatiquement par le driver (c'est son job en fait) 😉



Citation

ELG 150C 2100 (A ou B ) 3Y

non, celui ci délivre 36V mini, c'est de trop pour ces petit boards ...

tu pourrais aussi te contenté des séries 36V( HLG-100H-36/ELG-100-36) pour les drivers, les 42V ne seront pas au mieux de leurs efficience avec les seulement 34V réclamer par le board.



sinon 70w, autant cela fait "beaucoup" pour la cro dans 60*60, autant c'est trop cour pour une flo dans ces 60*60 ...



@+





  • Thanks 1
Link to post
Share on other sites

Yop !

Merci Heka pour la correction 🙂


il y a 15 minutes, Heka a dit:

sinon 70w, autant cela fait "beaucoup" pour la cro dans 60*60, autant c'est trop cour pour une flo dans ces 60*60 ...


Je pense que Paiko veut mettre 1x Butterfly 2700K + 1x Butterfly 3500K,. Enfin, c'est ce que j'en ai déduit des propositions de drivers, pour la box FLO, sinon il n'y aurait qu'à prendre le même driver que pour le système CRO.

++



  • Like 1
Link to post
Share on other sites

yo!



ha oui pardon ...

pour deux boards, le ELG-150-C2100 semble le mieux adapté ... (tu peux loucher vers le LPC-150-2100 si tu ne souhaite pas dimmé)



sinon attention, a cette puissance ces trucs nécessite un dissipateur ...

@+

Edited by Heka
Link to post
Share on other sites
Posted (edited)

Bonjour,

Merci pour votre intérêt à mon projet et pour vos réponse.

Effectivement comme le dit @Wilfred il y aura deux espaces de culture d'instinct (je me suis mal exprimé dans mon intro) un espace croissance de 60x60x90 avec 1 butterfly 4000K que je souhaite pouvoir dimmé, et un espace floraison 60x60x140 avec 2 butterfly 2700K et 3500K donc environ 2 x 34V et 2 x 72W à 2100A que je souhaite pouvoir dimmé également.

Pour résumé si j'ai bien compris vos conseils, pour la flo un ELG-150-C2100A-3Y avec dimmer intégré et pour la croissance un ELG-100-36 avec un potentiomètre.

Merci encore @Heka et @Wilfred pour vos réponses.

Peace

Edited by Paiko
Link to post
Share on other sites

Yop !

Le dimmer, c'est toi qui choisis. Les drivers Meanwell sortent par série, et sont systématiquement [ou pas loin] déclinés en A-B-AB-C, donc quel que soit le modèle, si tu le veux sans dimmer externe => A; et si tu le veux avec dimmer externe => B et AB.



++

Edited by Wilfred
Link to post
Share on other sites
Posted (edited)

Re,

Il y a 1 heure, Wilfred a dit:

Le dimmer, c'est toi qui choisis. Les drivers Meanwell sortent par série, et sont systématiquement [ou pas loin] déclinés en A-B-AB-C, donc quel que soit le modèle, si tu le veux sans dimmer externe => A; et si tu le veux avec dimmer externe => B et AB. A toi de voir si tu en as besoin/envie



Oui je viens de voir ça en cherchant des meanwell sur d'autre site que ledtech, je vais prendre des types A pour les deux espaces.

J'ai vu qu'il y a également des A et les DA j'ai lu que le A était dimmer avec un potentiomètre et les DA avec DALI mais qu'est ce que ça signifie concrètement? Une meilleur précisions de réglage avec le DA?

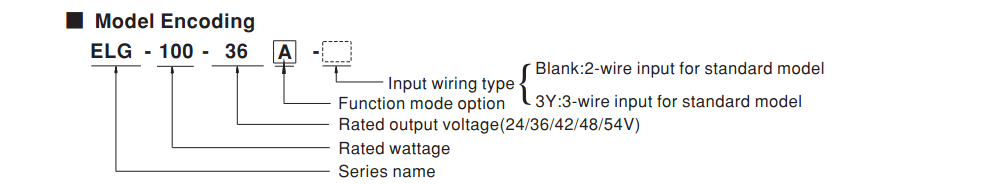

Autre question les 3Y ont juste la terre en plus?

Il y a 1 heure, Wilfred a dit:

> 1 Box CRO - 1 Butterfly 5000K = 1x 70W/80W

> 1 Box FLO - 1 Butterfly 2700K + 1 Butterfly 3500K = 2x 70/80W

C'est bien ça ?

Oui c'est bien ça



Edited by Paiko
Link to post
Share on other sites

Yop !



il y a une heure, Paiko a dit:

J'ai vu qu'il y a également des A et les DA j'ai lu que le A était dimmer avec un potentiomètre et les DA avec DALI mais qu'est ce que ça signifie concrètement? Une meilleur précisions de réglage avec le DA?


Je pense que c'est un protocole pour gérer des grandes surfaces, en serre horticole, par exemple.



il y a une heure, Paiko a dit:

les 3Y ont juste la terre en plus?


Bonne question. @Heka, maybe ?



[Source]


++

Link to post
Share on other sites

plop!



le système "dali" est un principe de pilotage externe, c'est un "format industriel" qui a été développer aux premières heures du led ...

ce principe ne nous concerne pas dans notre usage ...

les versions "A" et "AB" sont éventuellement compatible avec un dali, c'est useless avec les version "B", mais nous ont s'en moque de toute façons ...





@+

Link to post
Share on other sites
  • 2 weeks later...

Salut j’espère que vous allez bien?! Merci encore pour les infos

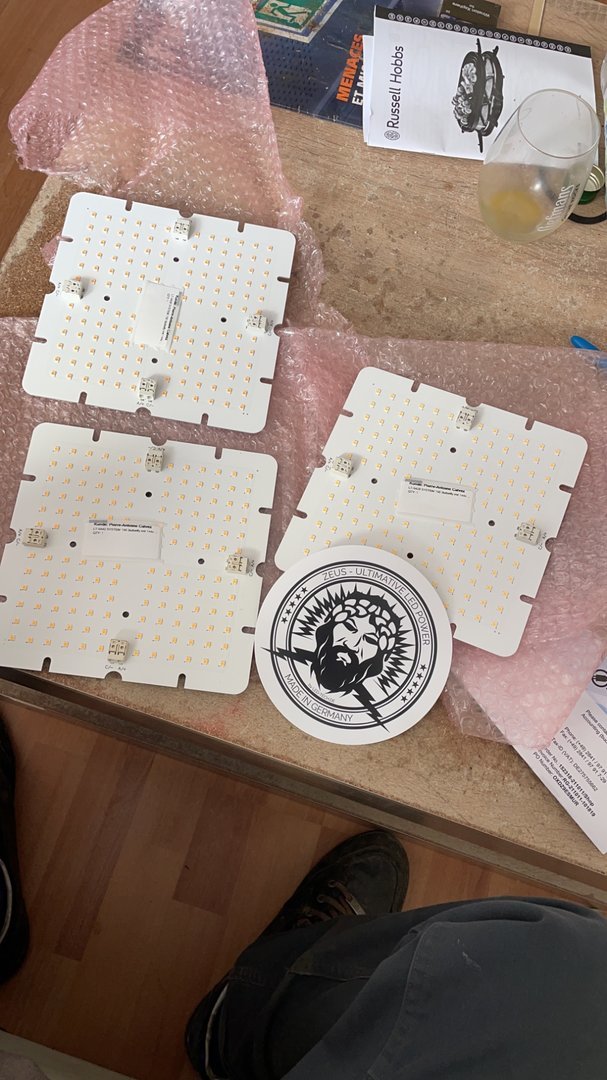

j’ai reçu les squares et c’est du beau matos, à mes yeux en tout cas, je suis impatient de les voir briller 🤩.

Je reçois demain les drivers (15j que je les attends en regardant les led du coup de l’œil 🤤).

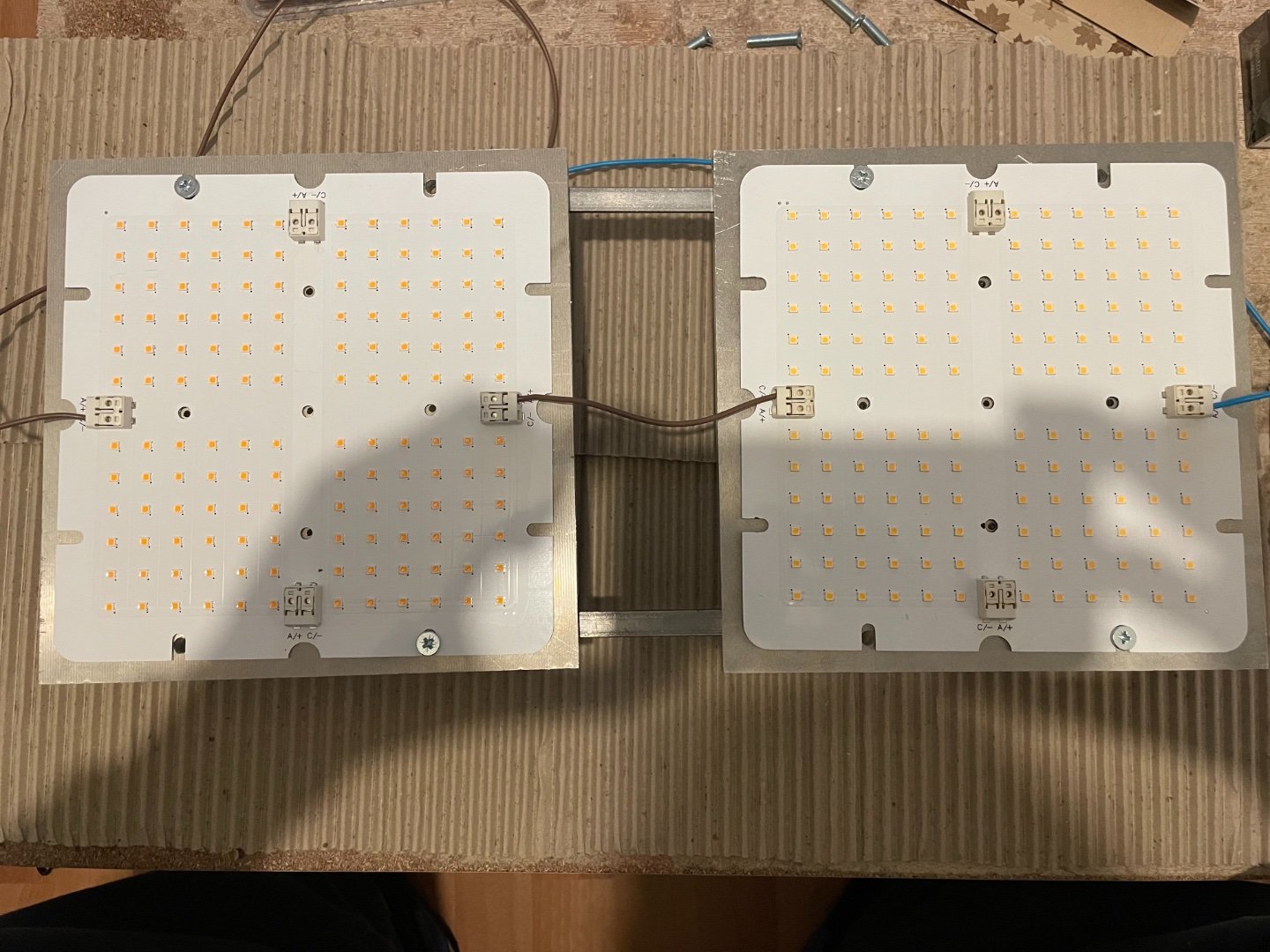

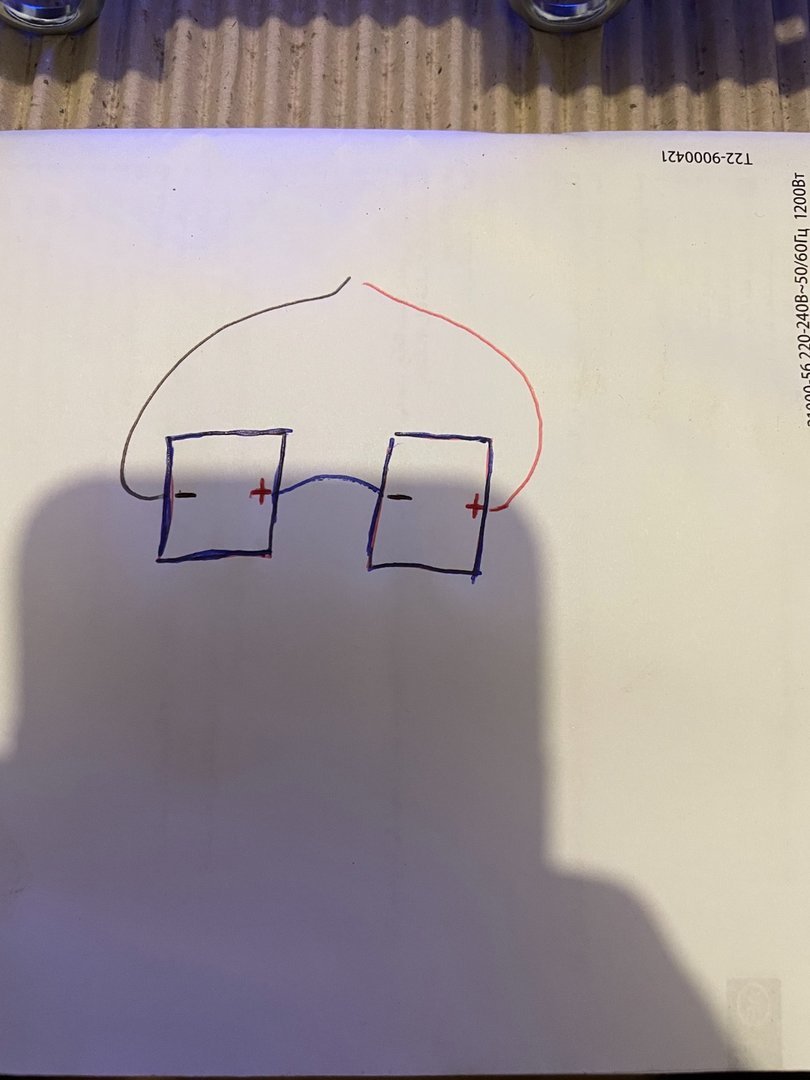

Du coup j’ai commencé le branchement en série pour l’espace floraison et j’aimerais fortement avoir un avis si le branchement est bon? J’ai toujours peur de faire une connerie 🧐🧐 je met quelques photos du branchement et un schéma au cas où le zoom ne serait pas beau.

Peace








Edited by Paiko
Link to post
Share on other sites

Salut.

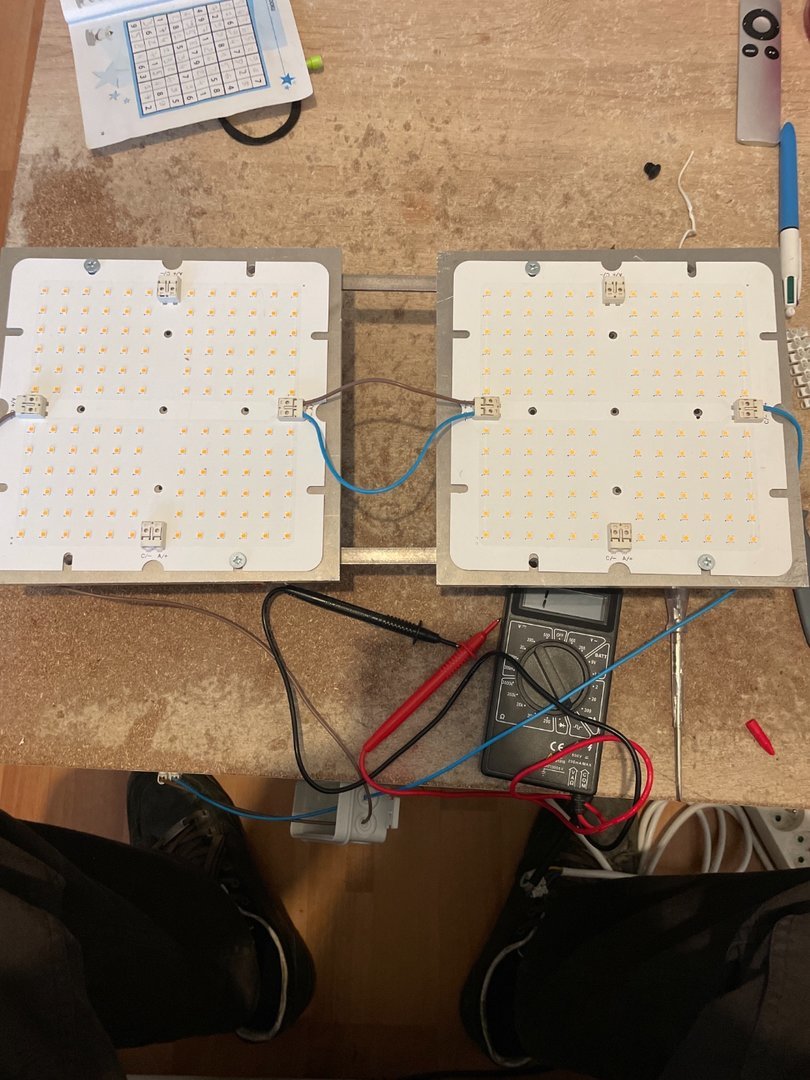

j’ai reçu le premier driver pour l’espace Flo (les planches en photo branché en série) mais le branchement que j’ai fait n’est pas bon 😑

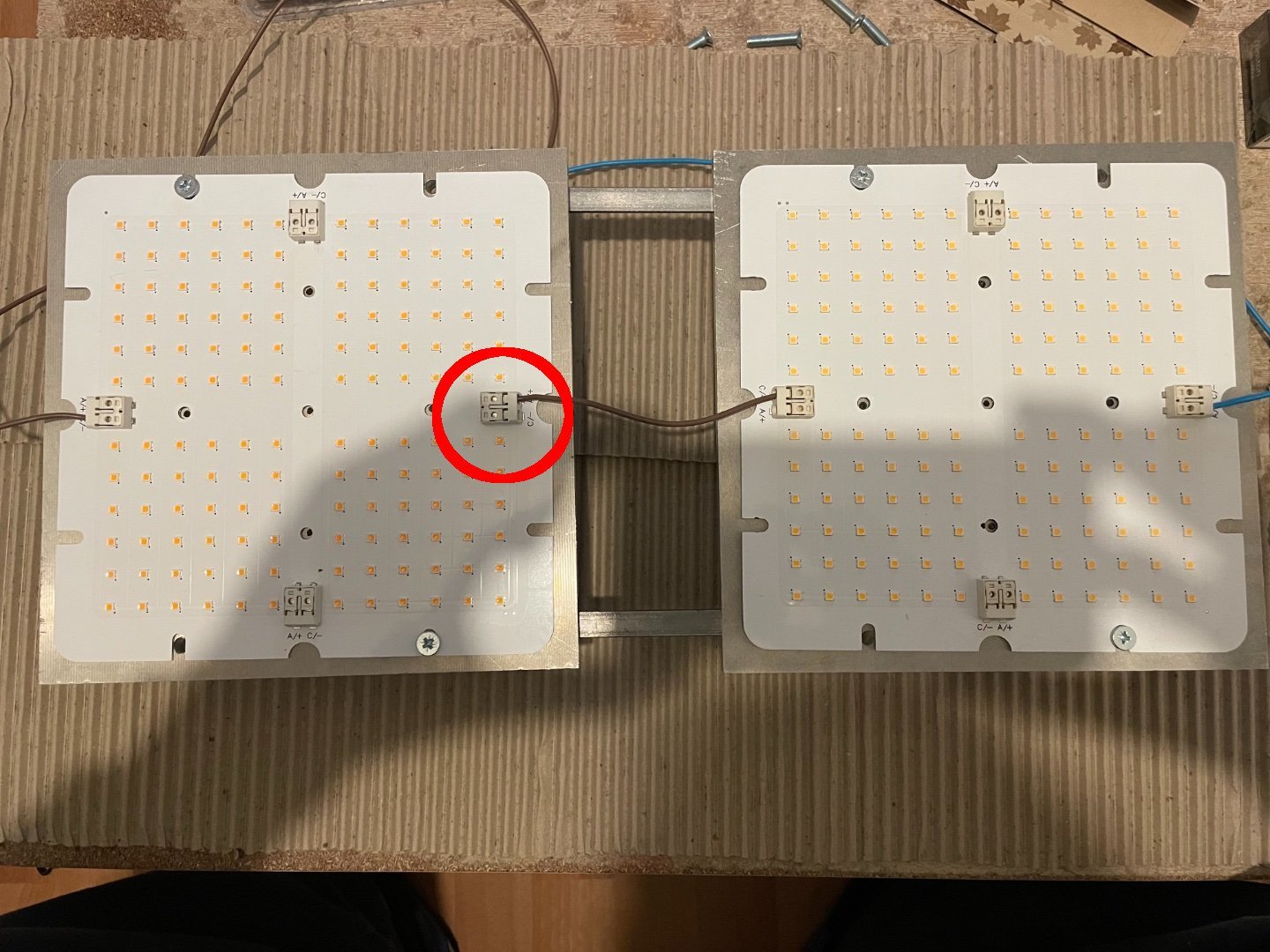

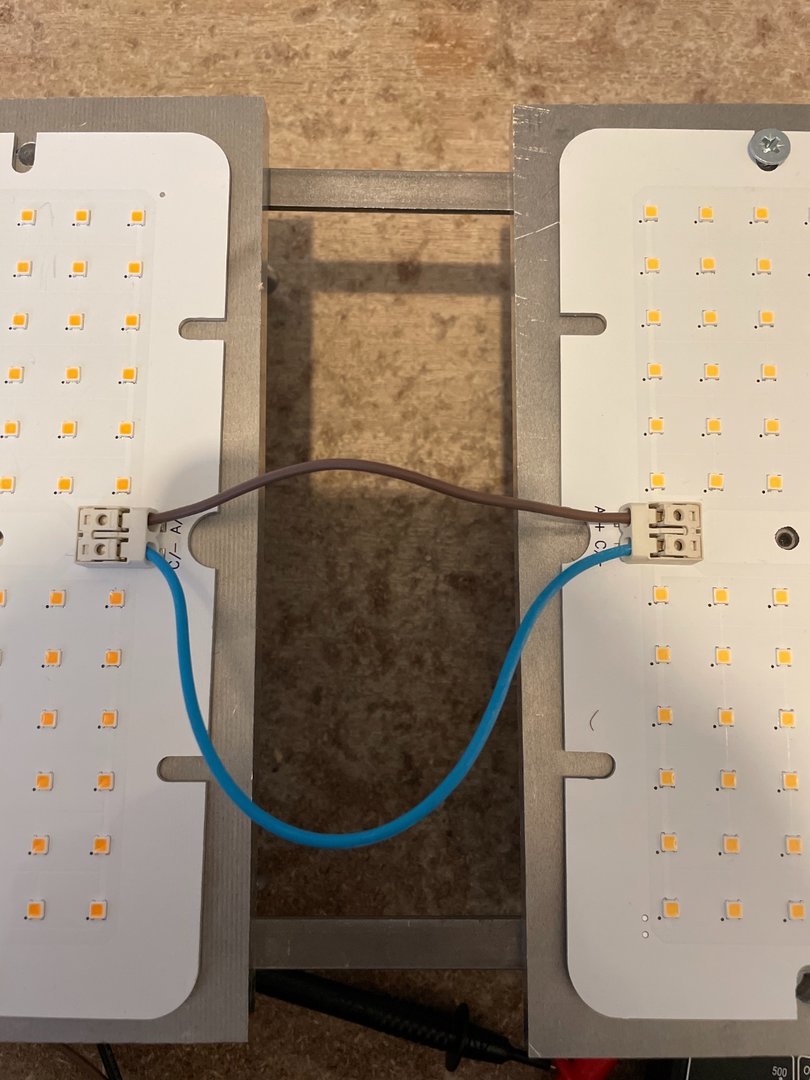

@LittleBigMan on s’est planté rien ne s’allume. Je me demande si il ne faut pas relier les deux bornes - et les deux bornes + ensemble a la jonction entre les deux planches (comme sur photo ci-dessous).

Peace.



Link to post
Share on other sites

Salut @Paiko,



Pourrais-tu détailler ce que tu as reçu comme alim et si tu as un lien vers le vendeur de tes QB, ce serait mieux.

Avant de brancher ou tester quoi que ce soit, il faut être certain du bon branchement des planches et de l'alim.



Sur mes QB, j'ai 2 + et 2 - alors que là tu en as 4 et il y a peut être un pontage à faire sur chaque plaque.



En série, tu relies le plus d'une planche au moins de l'autre mais pas le + au + ou le - au - comme sur ta photo.



Et si tu peux prendre une photo d'une QB seule mais entière. On voit les traces sur le PCB et cela devrait permettre de comprendre comment ils les ont conçues.



@+



Link to post
Share on other sites

@LittleBigMan merci pour ta réactivité. Je te détaille tout ça:

alim: mean well élu 100 36A 3y

board: ledtech   1x System 150 butterfly 144x lm301h 3500k et 1x System 150 butterfly Lm301b 2700k

Link to post
Share on other sites

Salut @Wilfred,



C'était déjà ce branchement sur les photos du message précédent.

J'ai l'impression que chaque planche a 4 blocs indépendants de LEDs.

Il y a peut être un pontage à faire sur chaque planche mais je ne vois pas bien toutes les traces en fonction des reflets.



@+
