[Fabrication d'une Smokebox]⚒🧰

NicoT · avril 14, 2025

YO

depuis un petit moment je me suis lancé dans une nouvelle passion

j'ai toujours été attiré par le travail du bois.

Depuis l'âge ou j'ai le droit de tenir une scie sauteuse ..., j'ai commencé à fabriqué des trucs^^

à chaque fois de plus en plus ambitieux et ma grande surprise ..? de plus en plus minutieux...., et maniaque 😝

malgré que j'aime un peu de bordel

le bordel c'est un bon moyen de faire cogiter les méninges lorsqu'on cherche une solution

si perso je cogite dans un endroit vide , blanc, sans un bruit..., bah je bug :bye:

Bref, j'ai pas le choix de ranger et nettoyer chaque jour mon atelier attenant à la buanderie ...; (quelle idée lumineus j'ai eut là 😝)

en attendant on va se pencher sur la conception d'une Smokebox

penchons nous!!

je dis Smokebox mais je les appelles moi mes Boxaweed

mais chacun peut y trouver une utilité suivant ses besoins de ranger des bricoles , voir des conneries!!

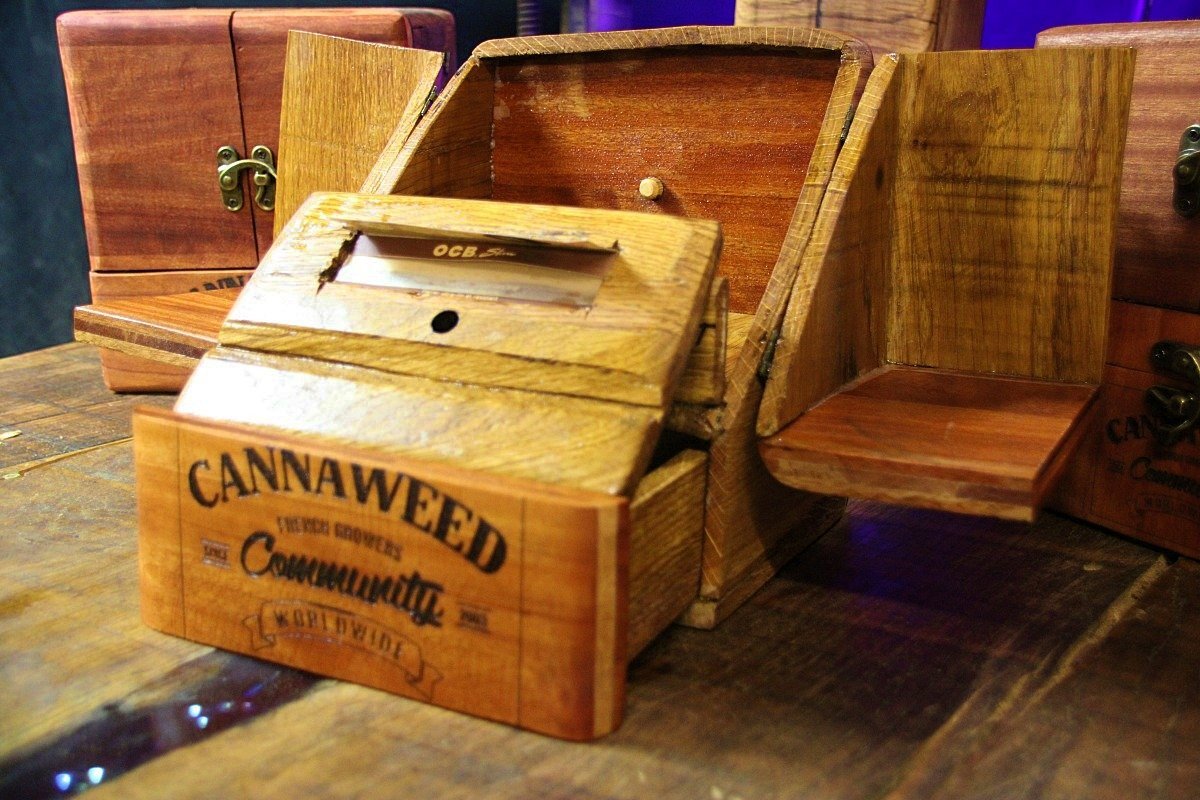

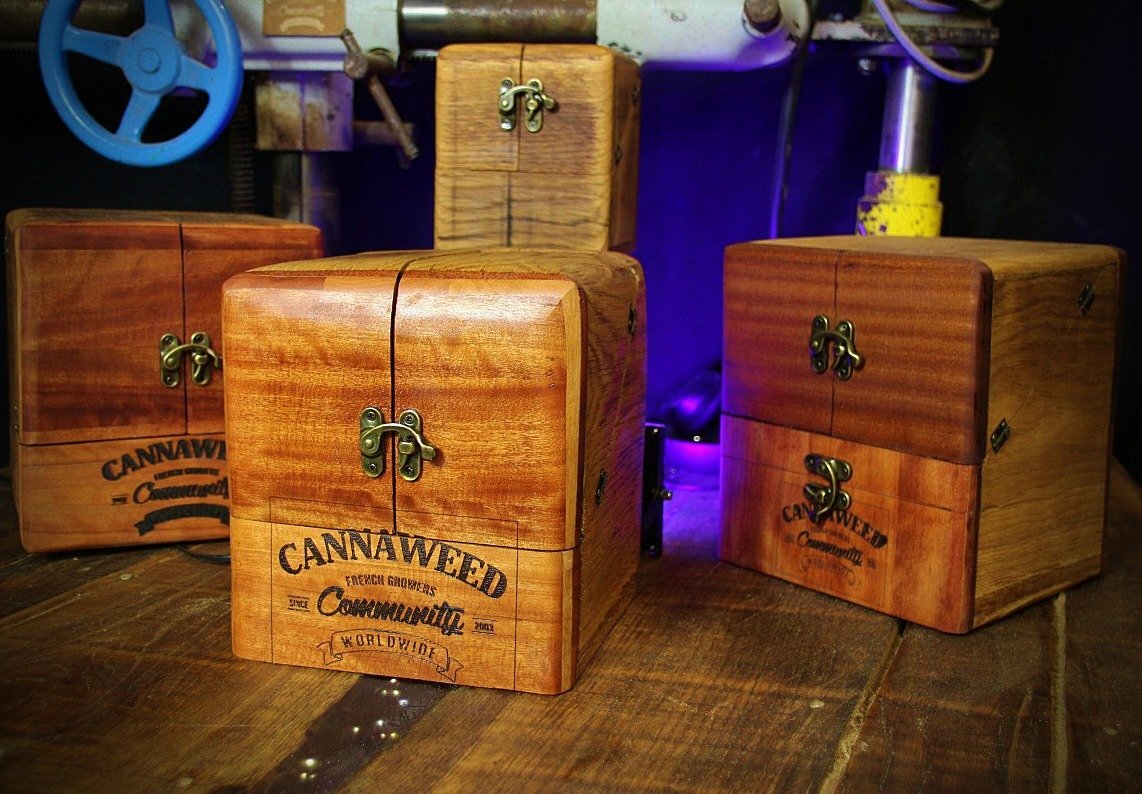

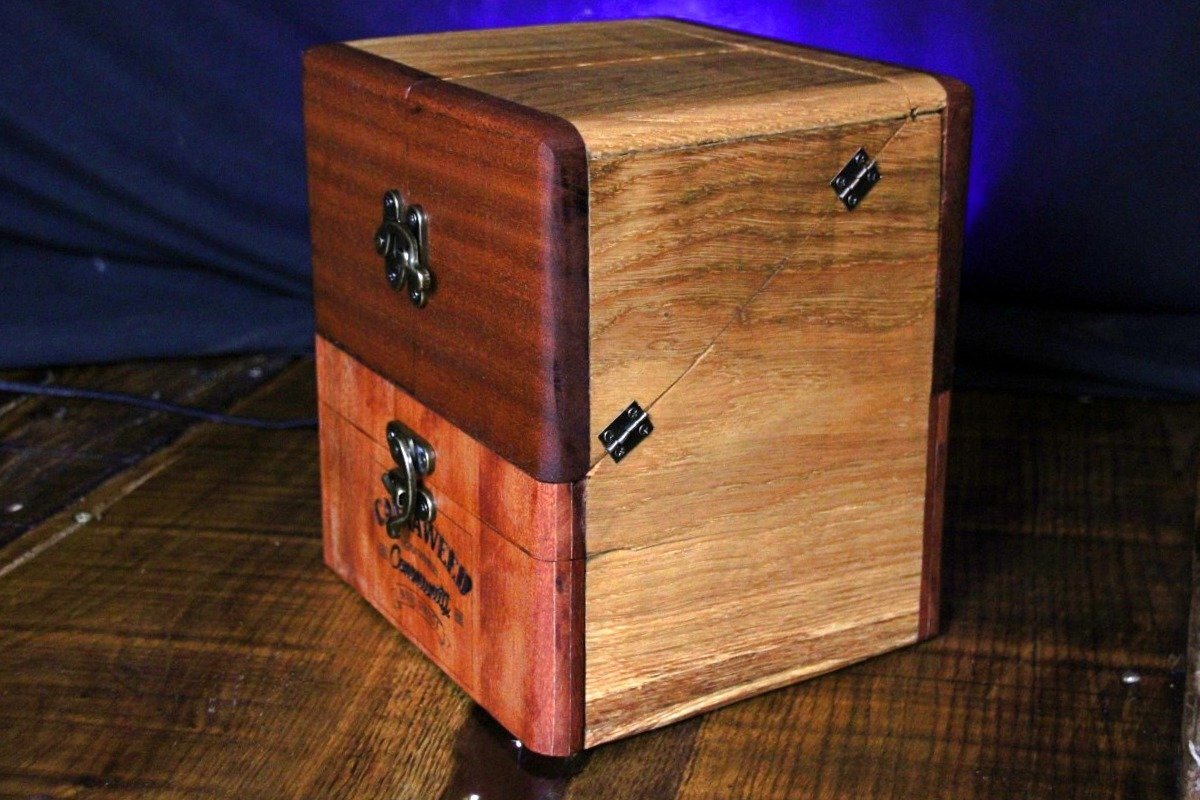

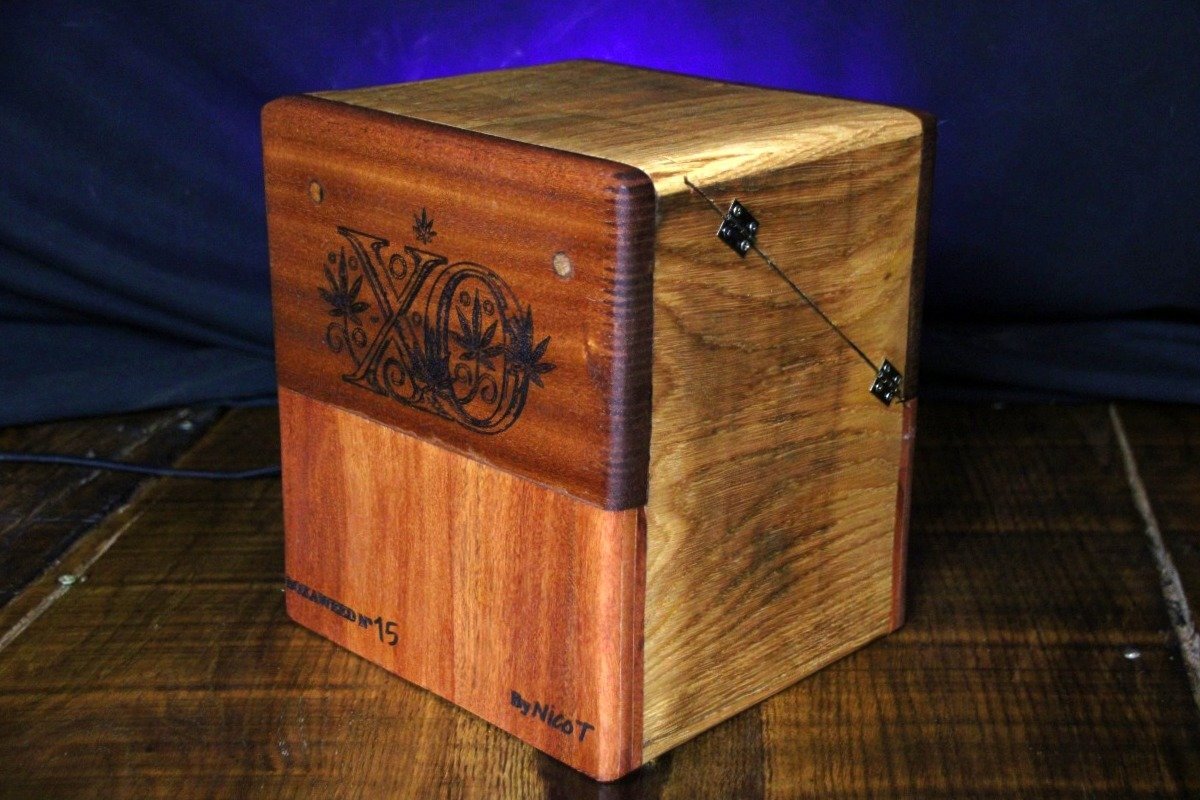

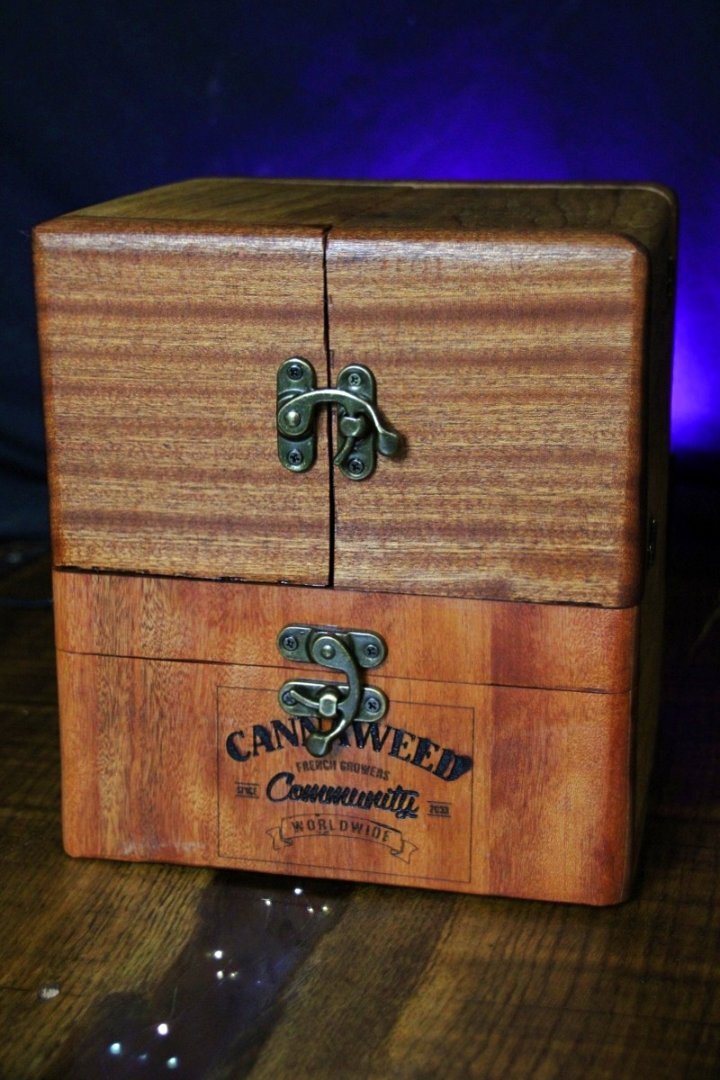

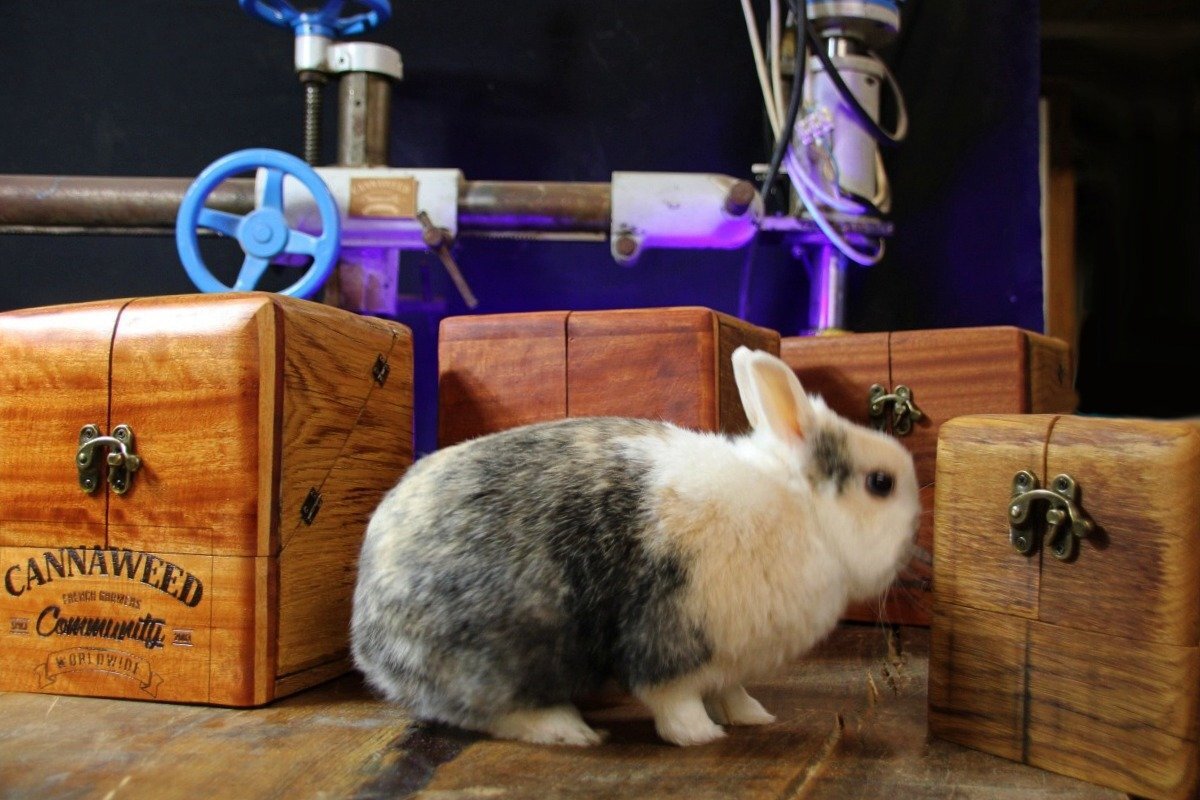

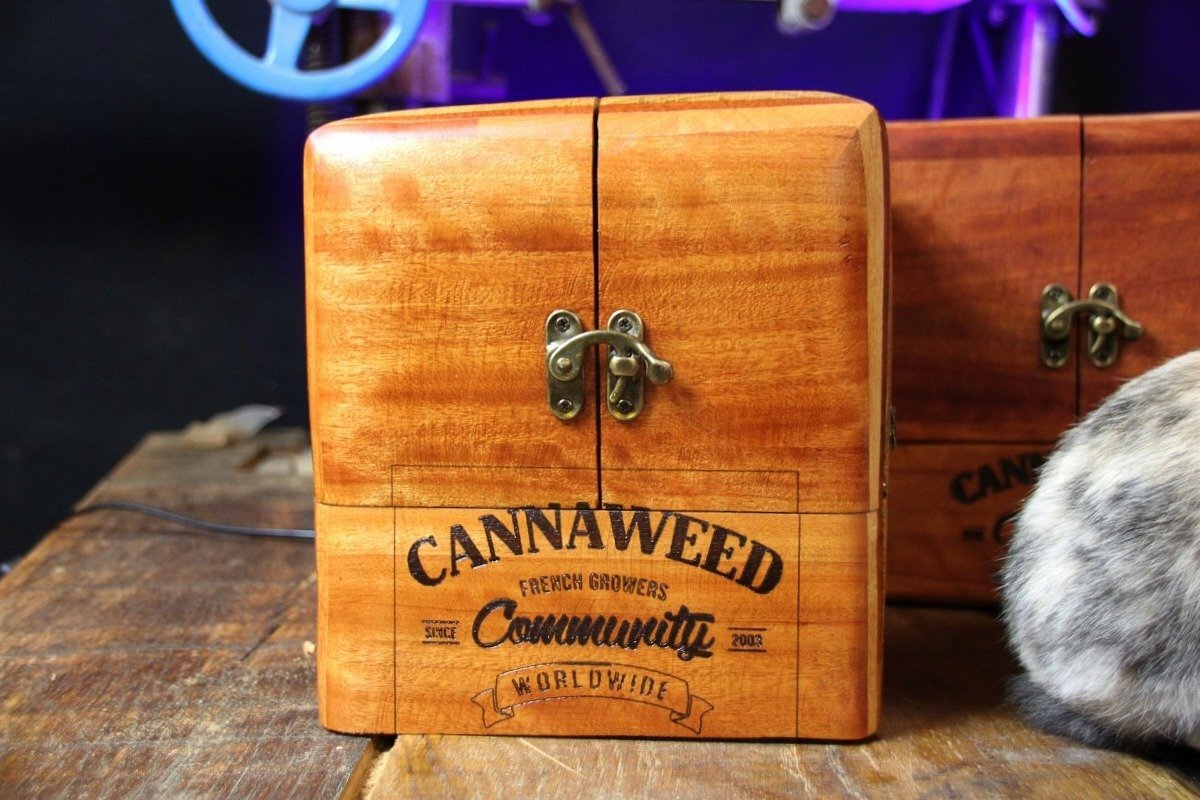

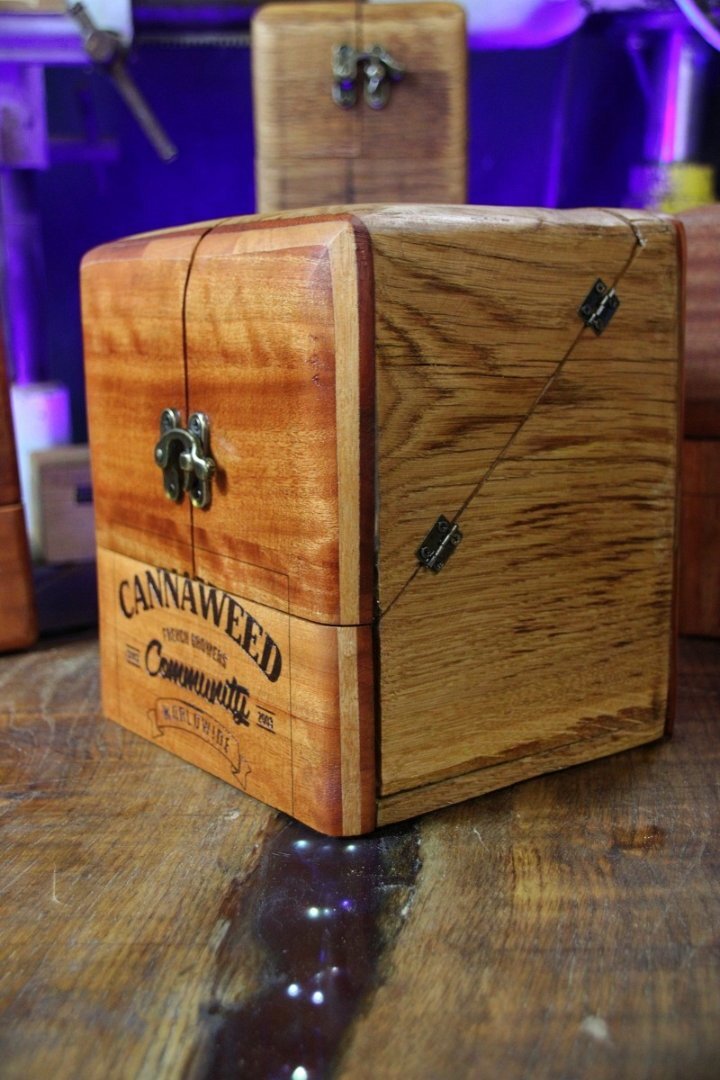

je vous montres l'une des dernières sortie de mon atelier

pas trop grande, pas trop petite

mais entre 2,5 et 3,5KG en général^^

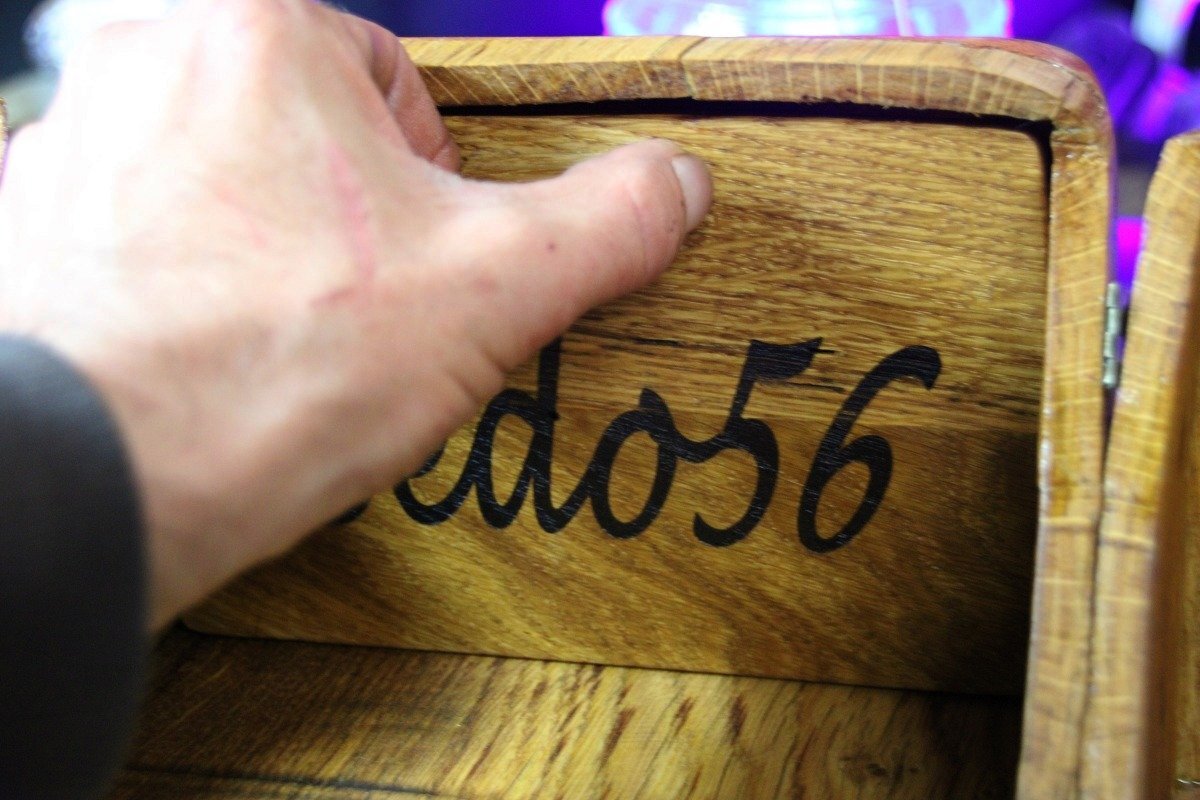

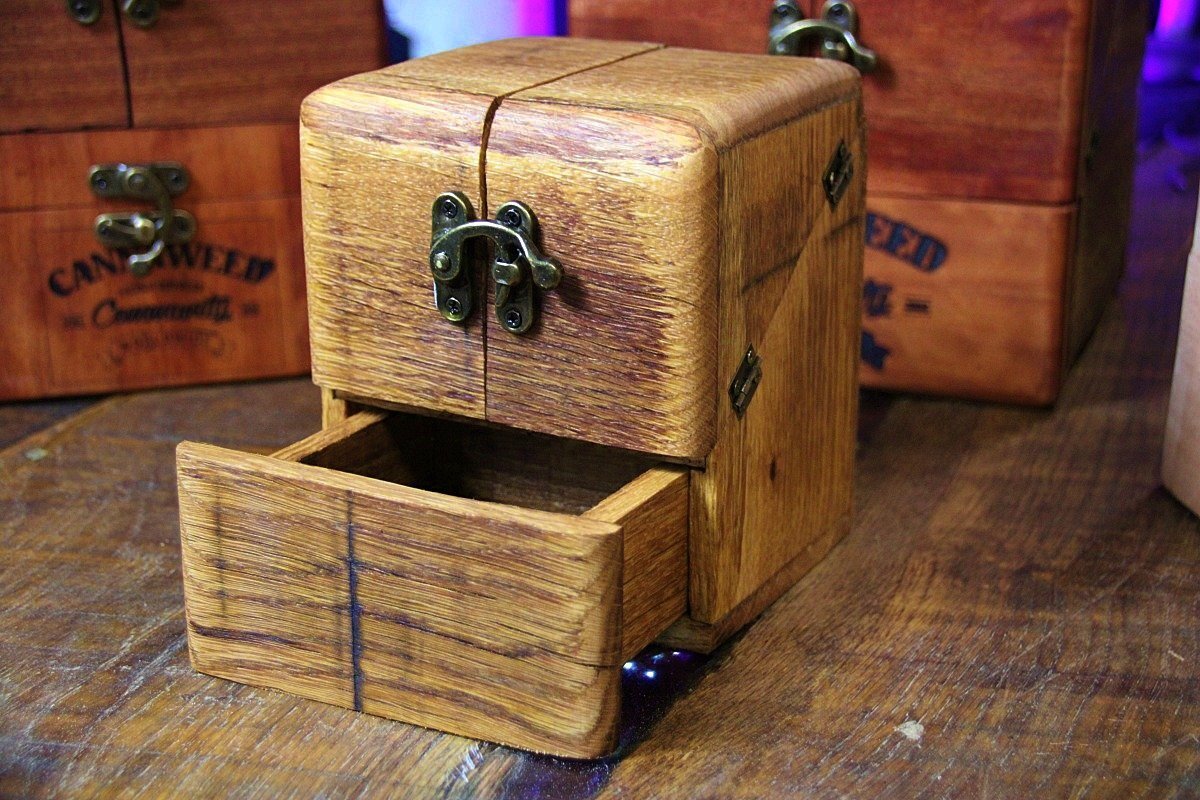

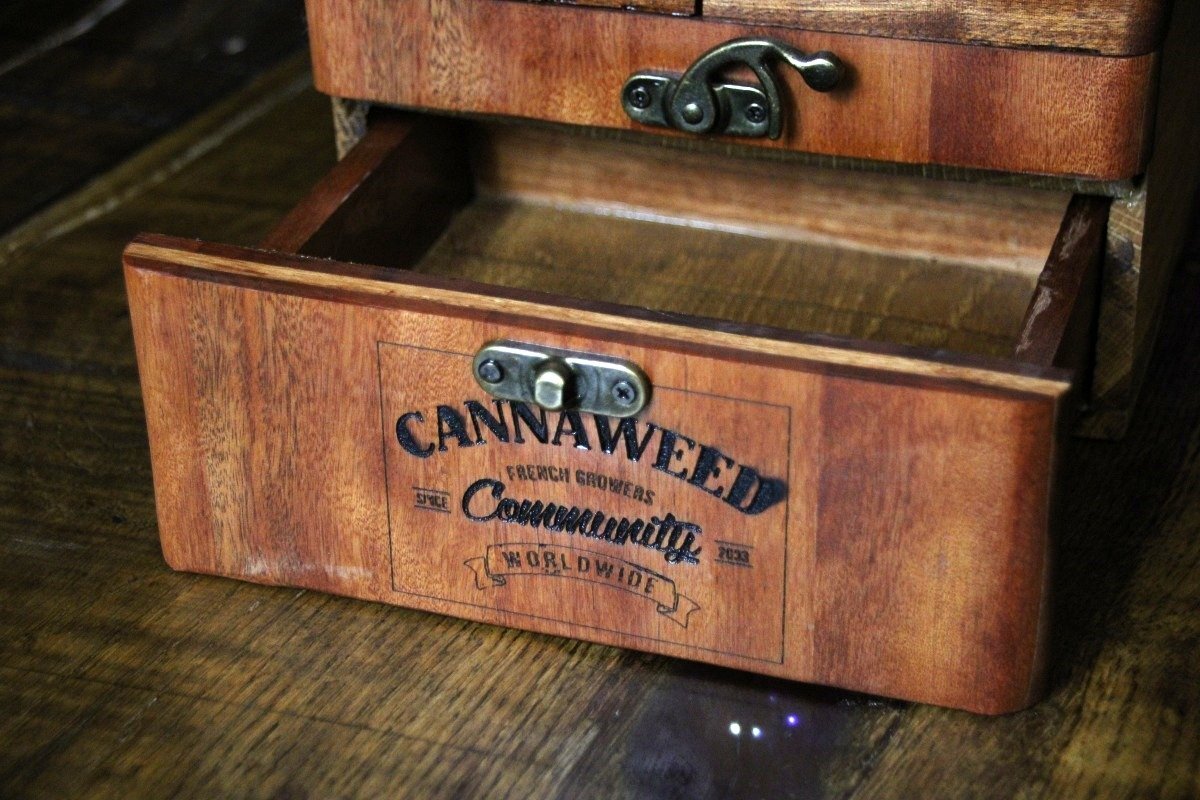

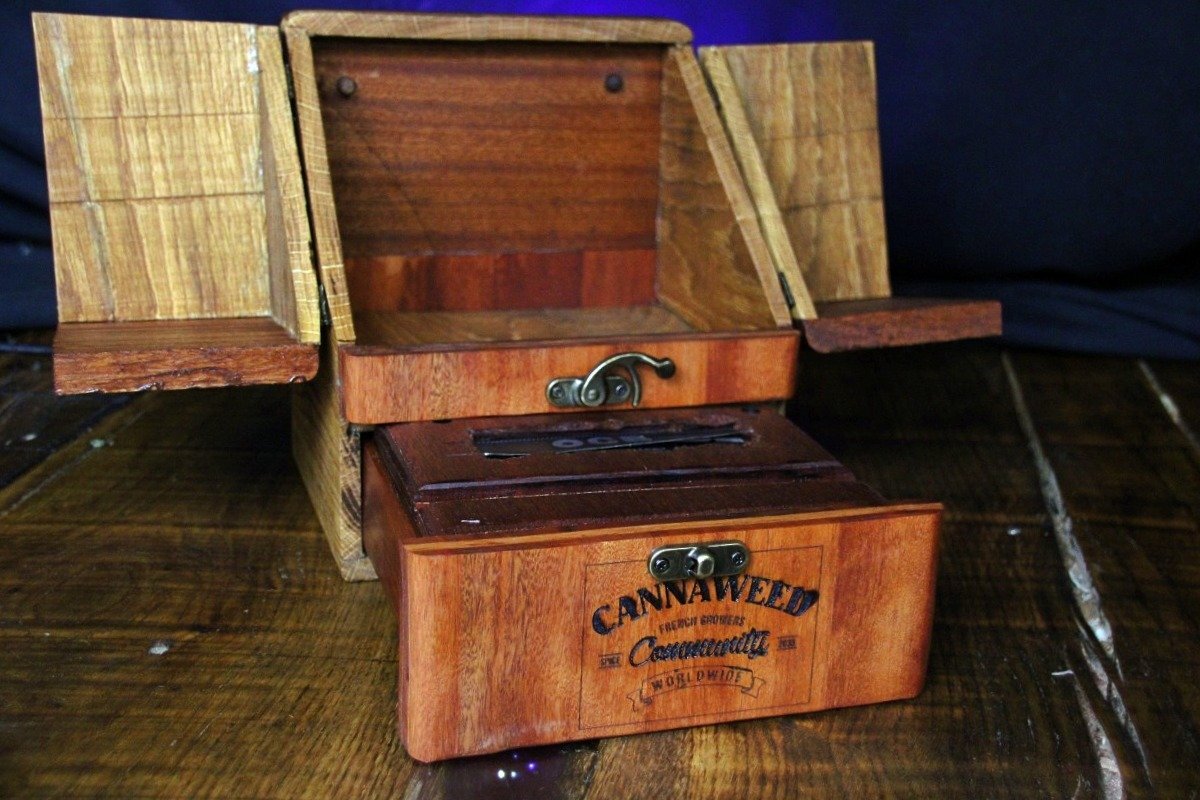

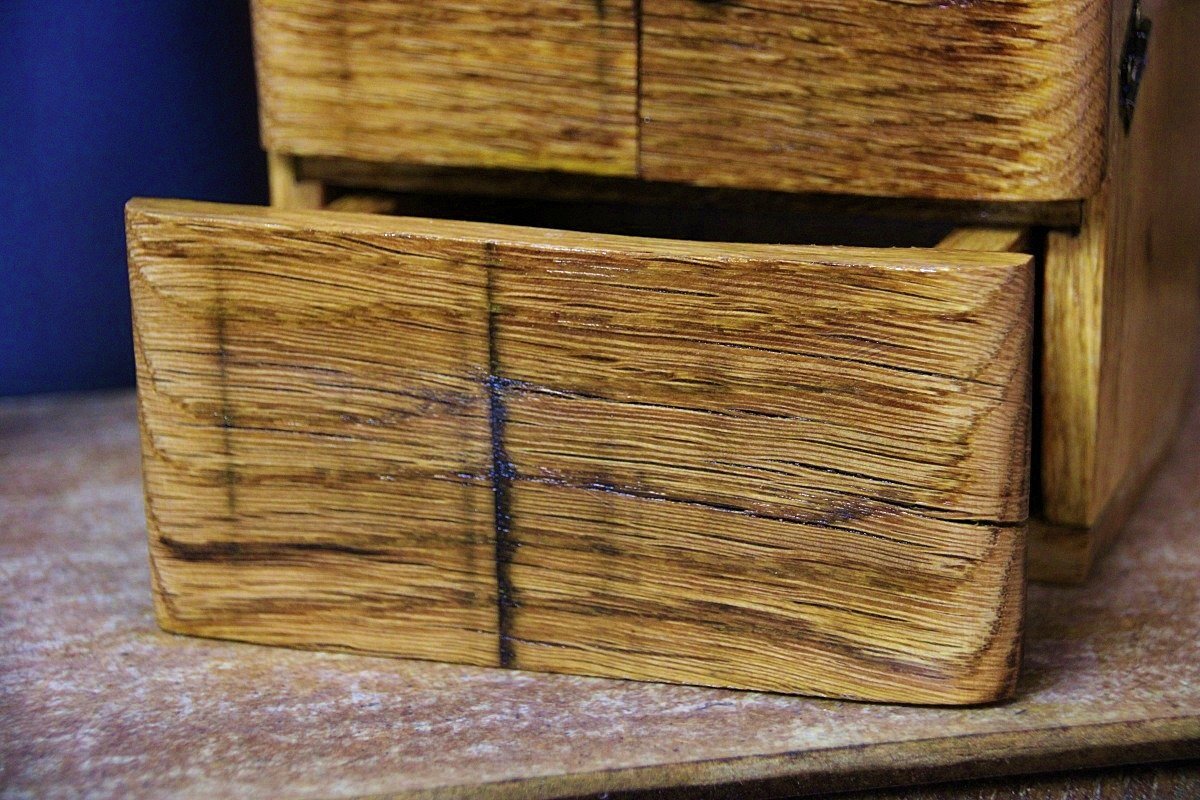

un tiroir

pas en carton bois^^

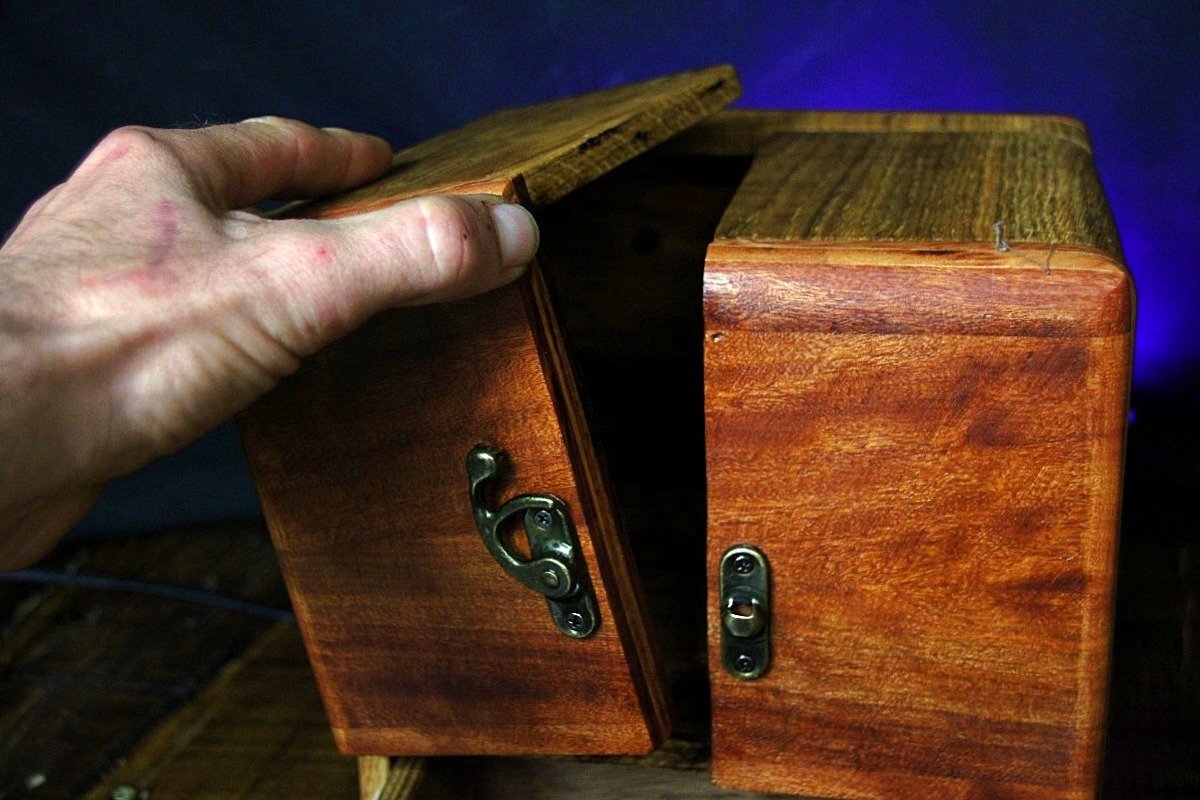

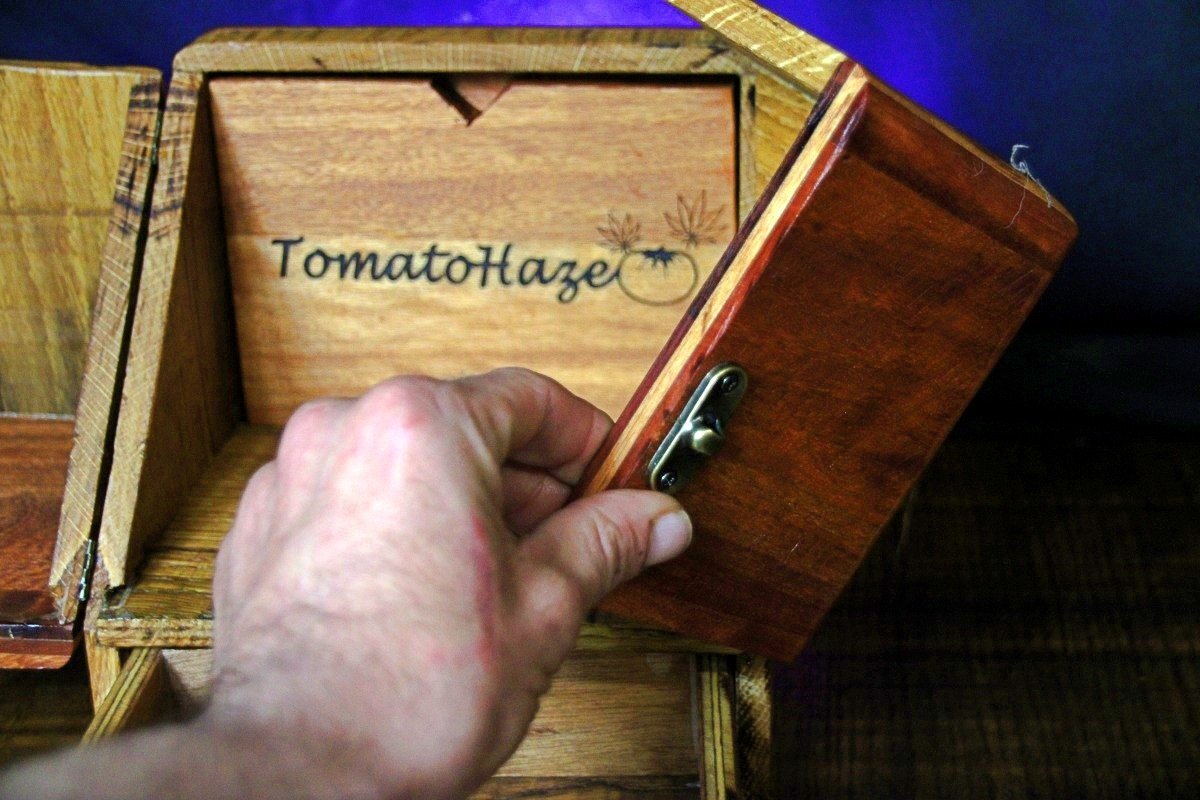

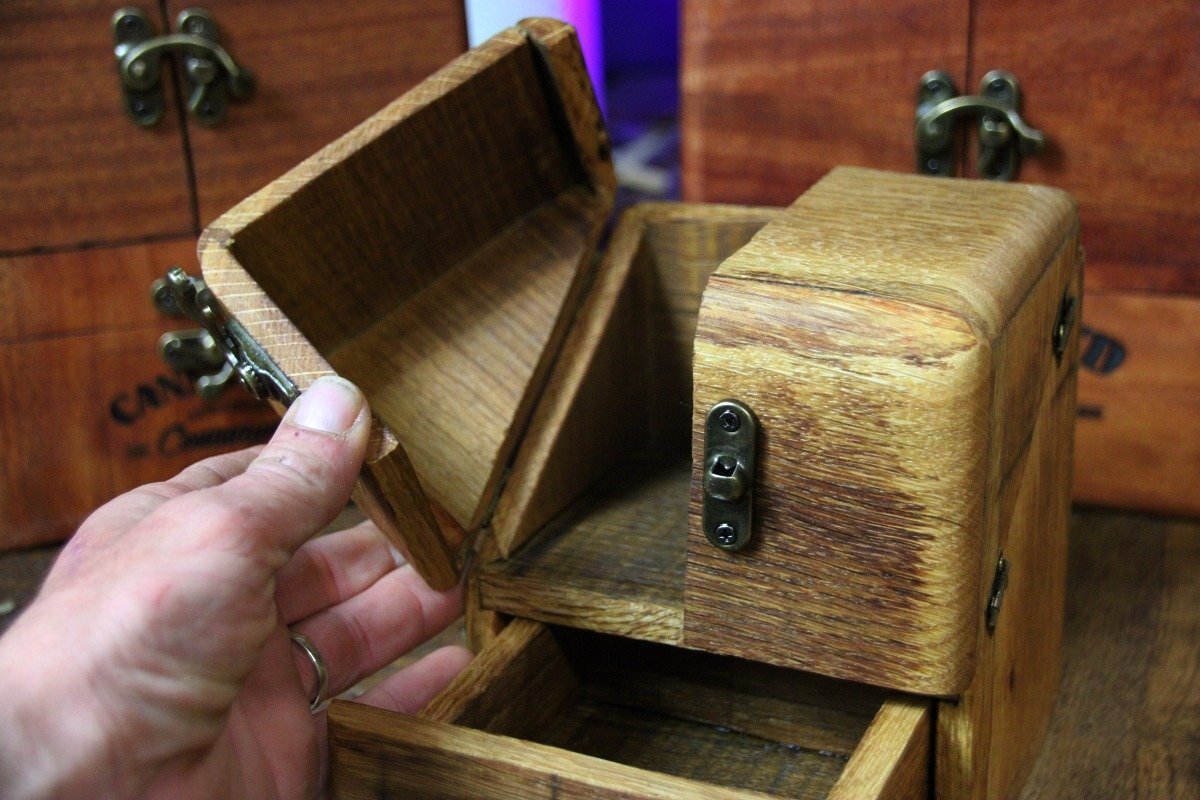

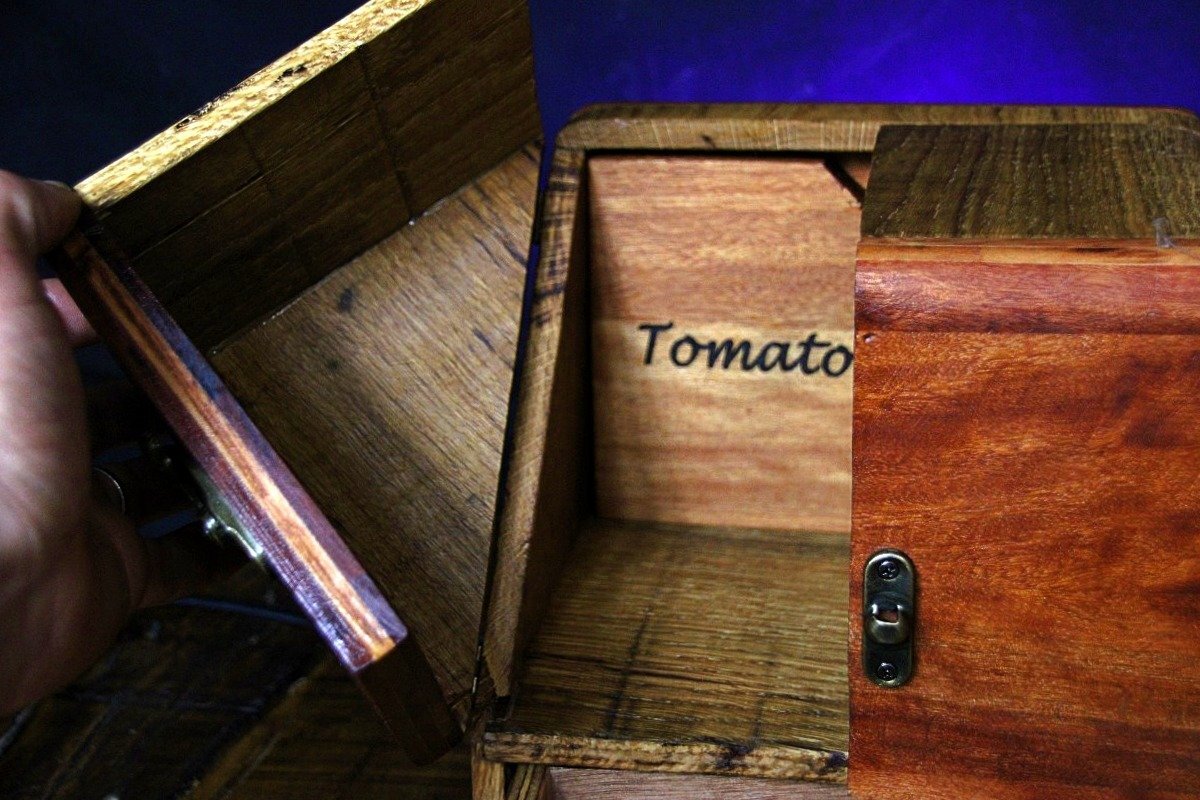

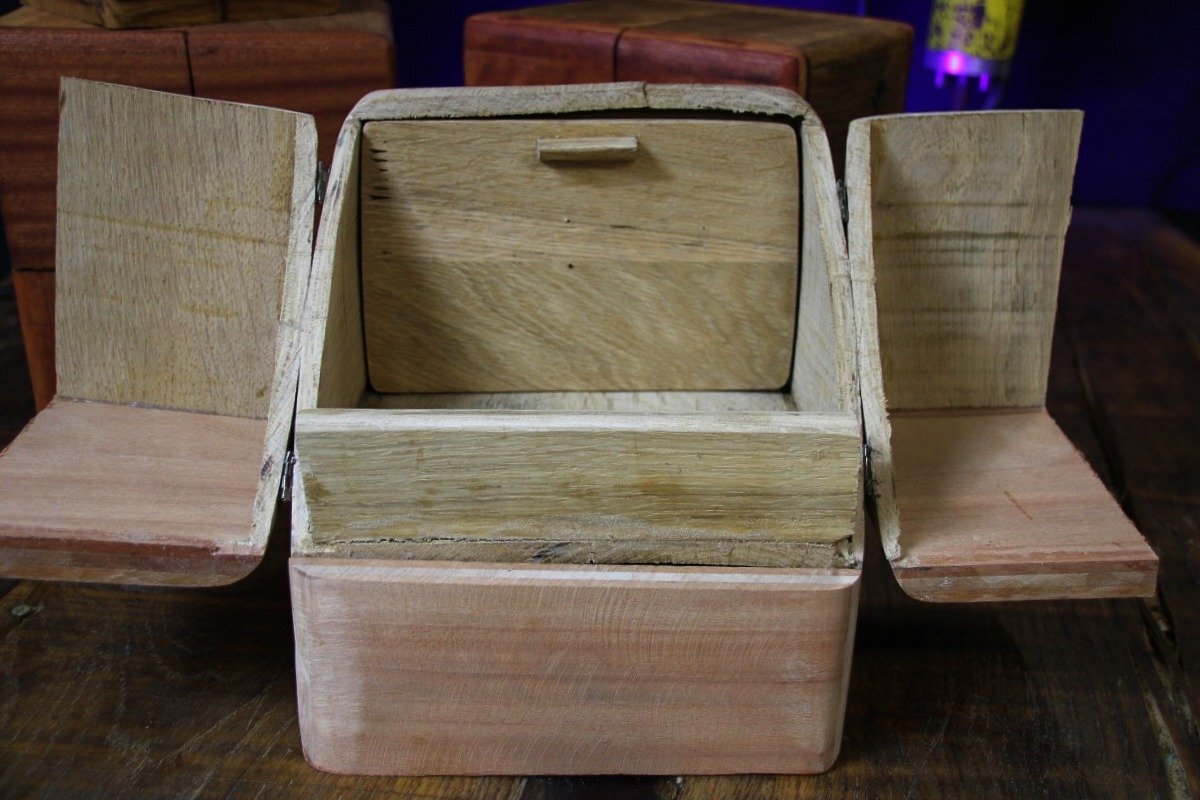

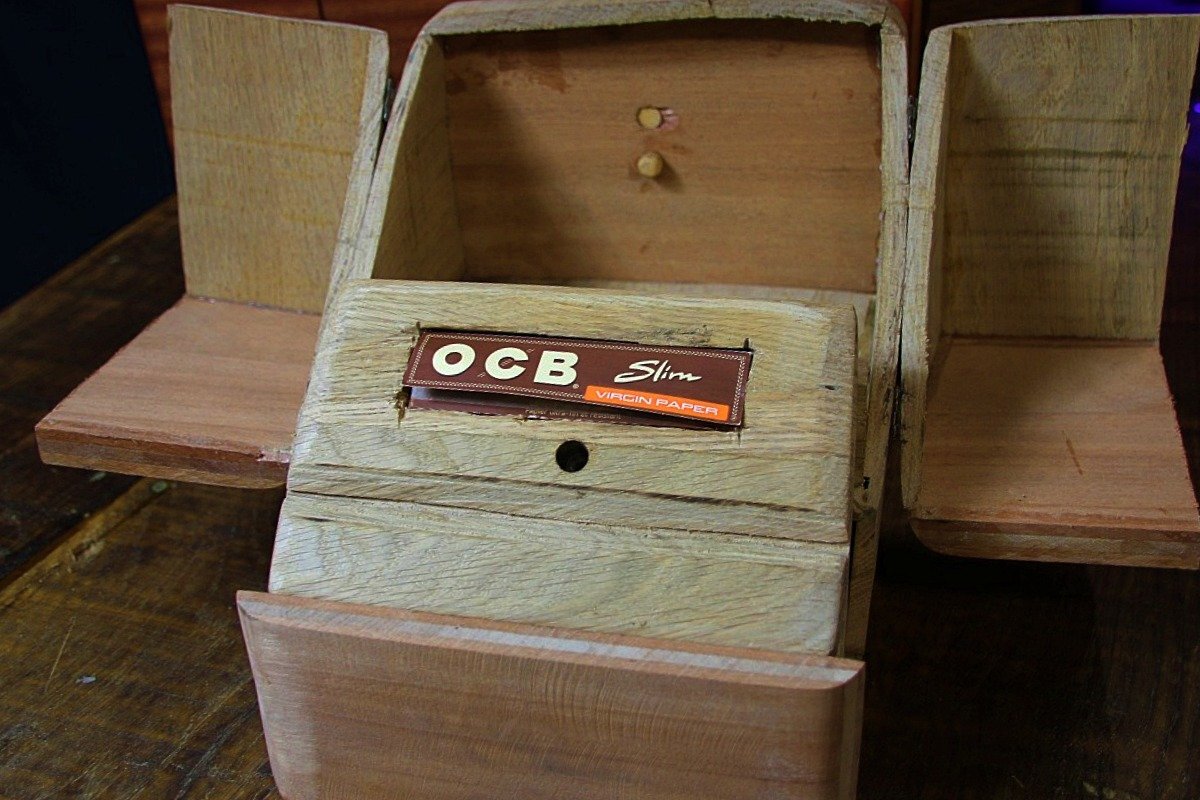

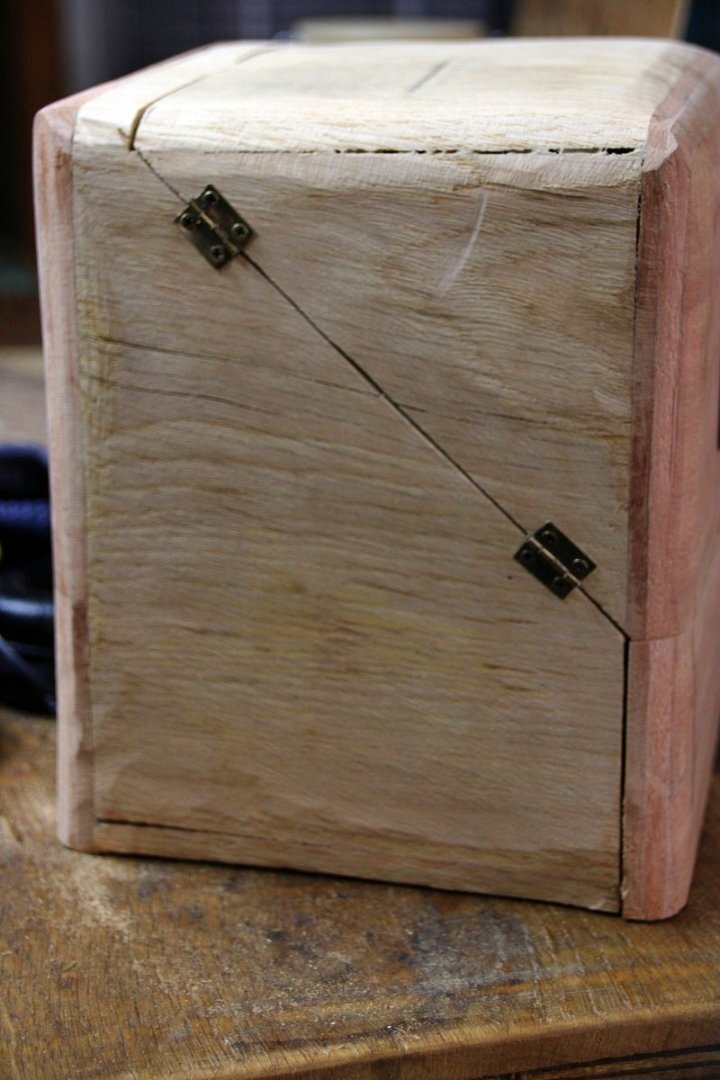

une ouverture du dessous façon papillon

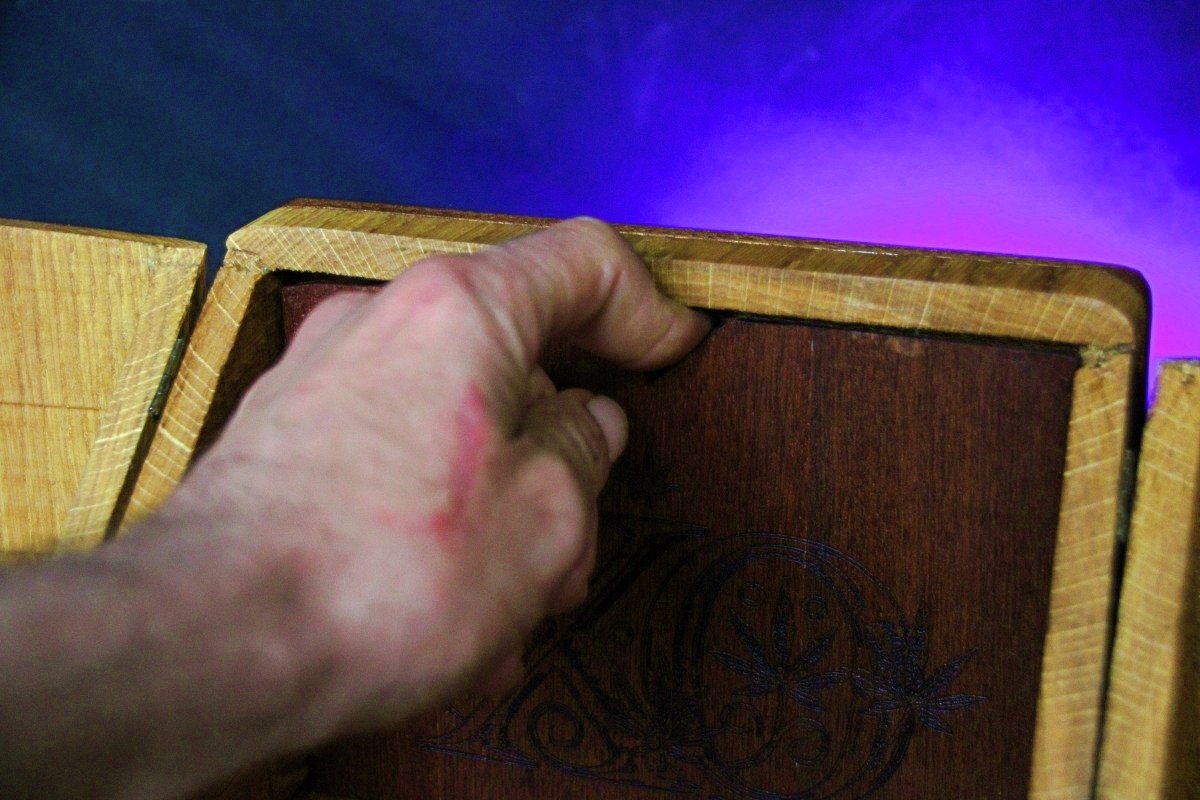

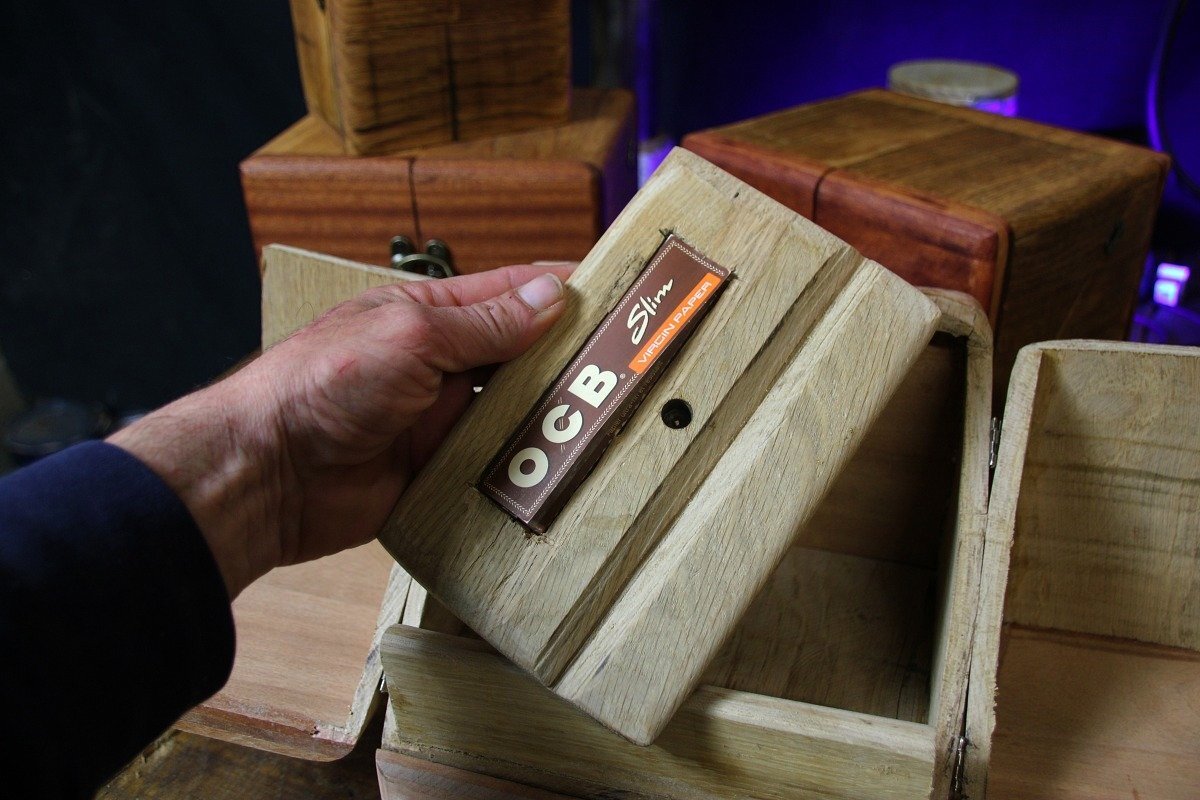

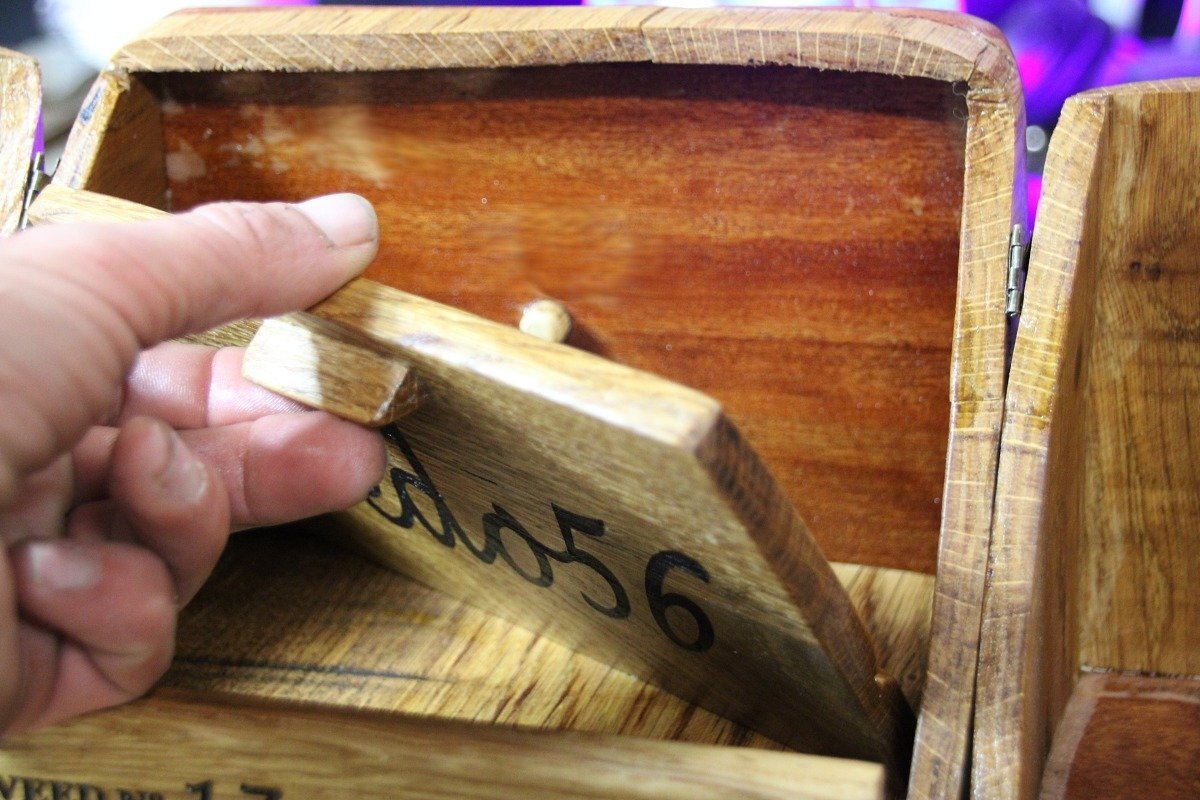

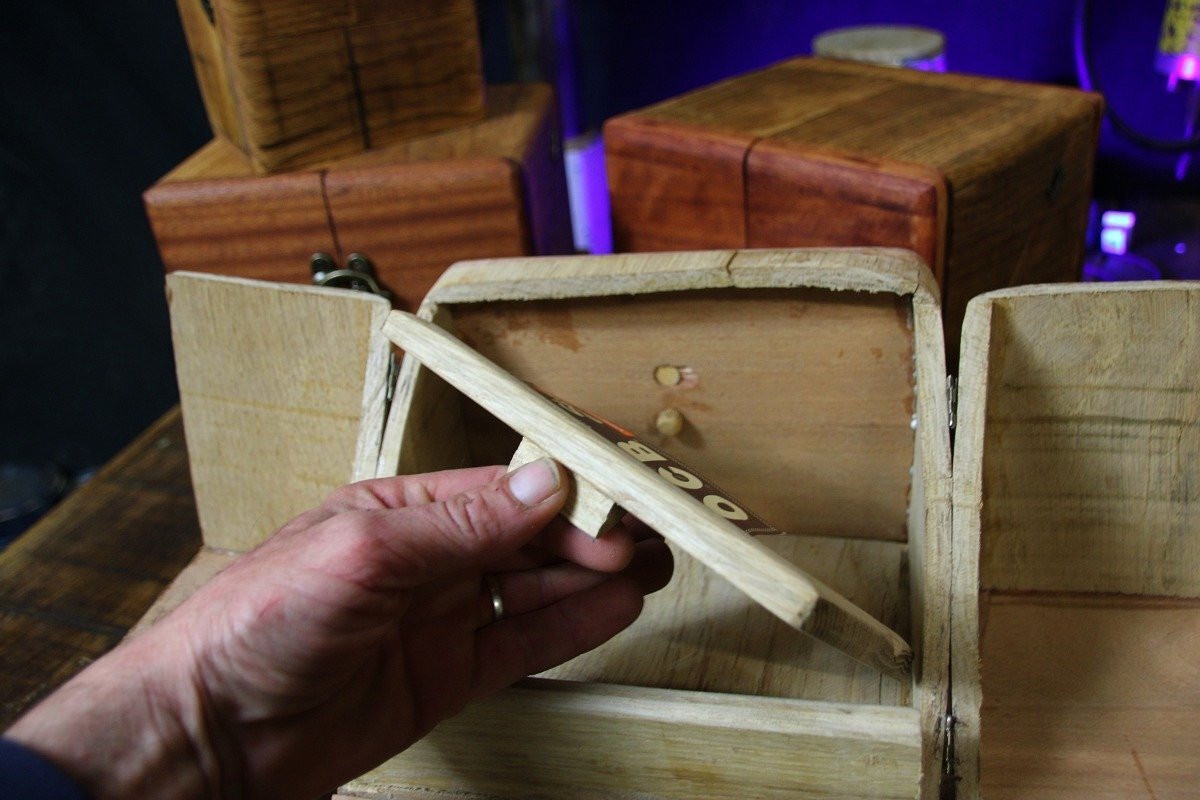

un plateau à roulade cool

(Cool Pan)

qui se diisimule dans le fond de la boite

on peut ensuite le poser sur le tiroir

allez go

on explique mes chattes

petite danse de rigueur

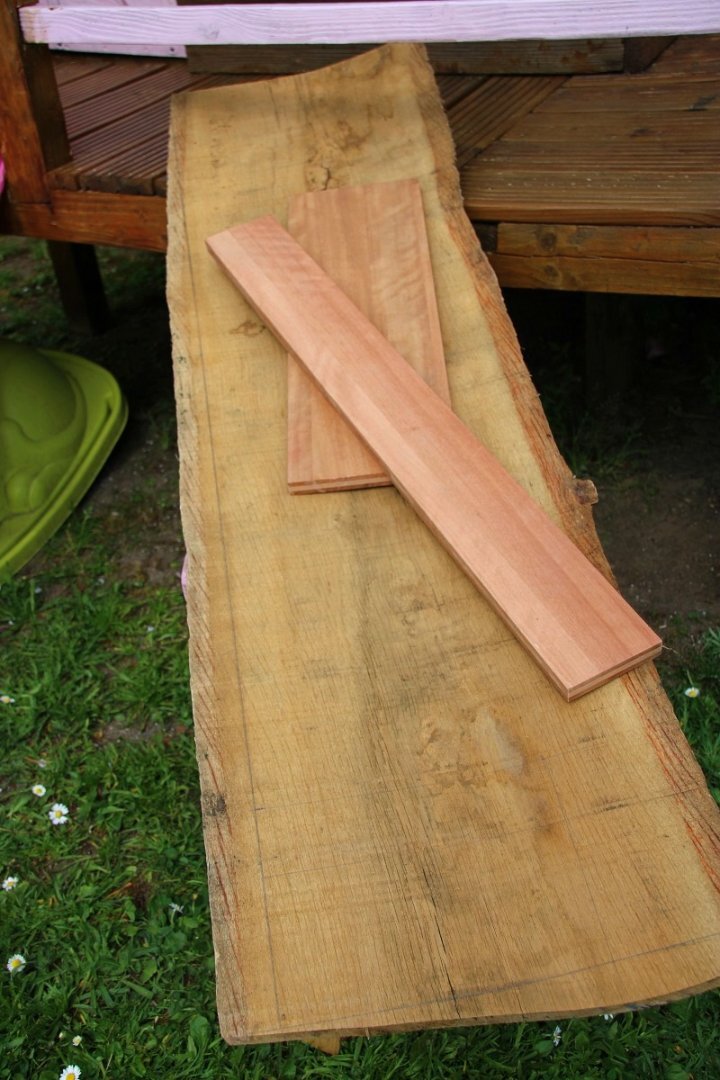

LES MATERIAUX

du bois^^

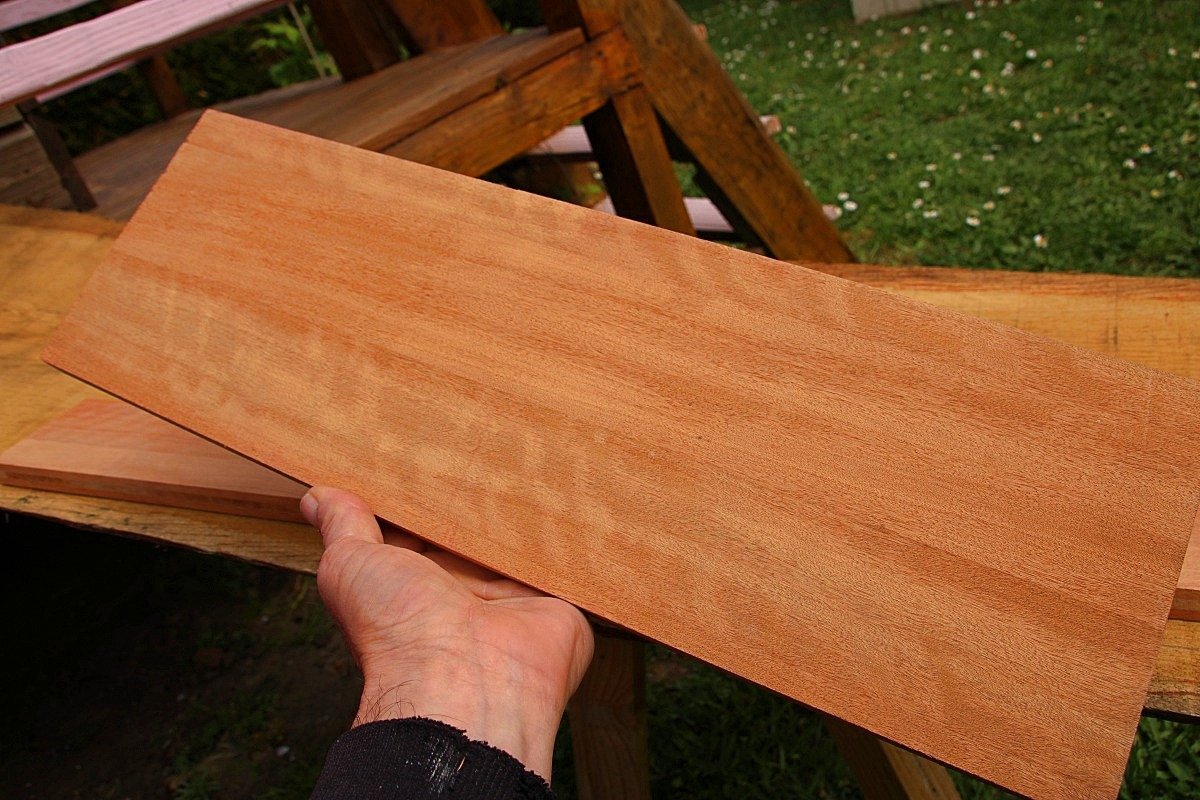

pour celle ci j'ai choisi 3 morceaux

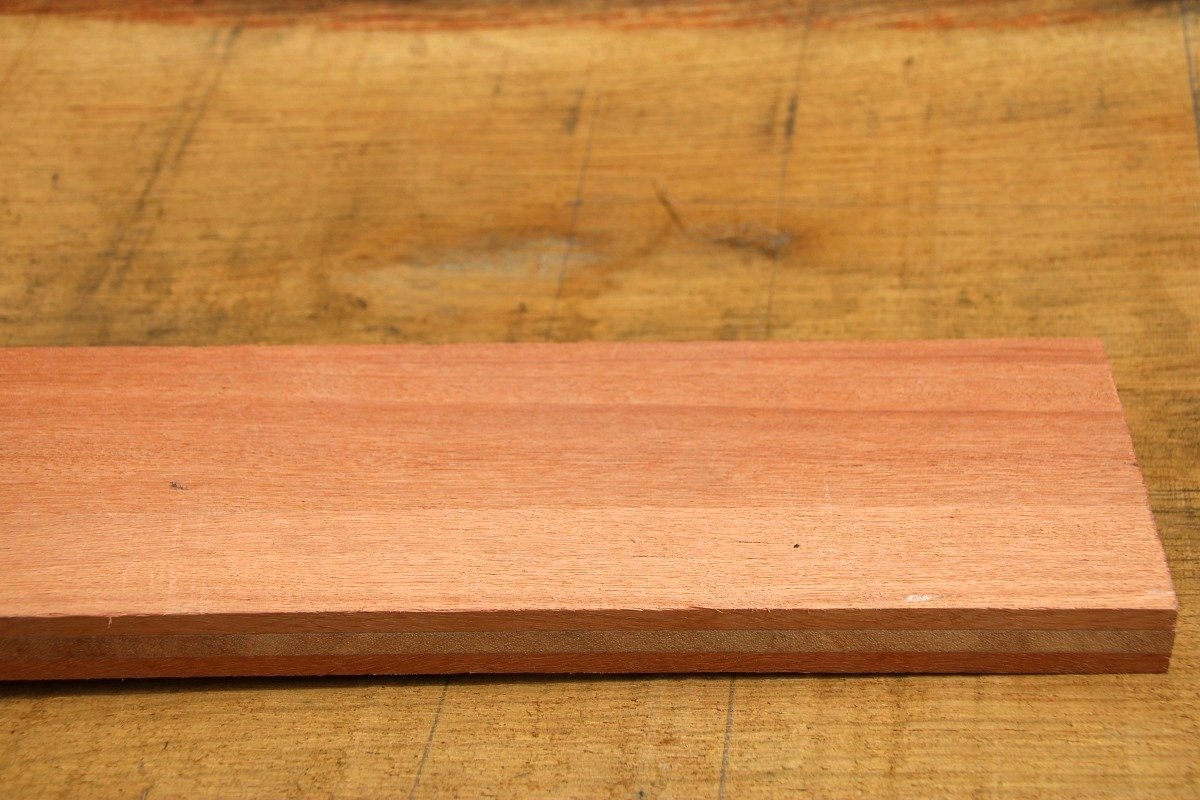

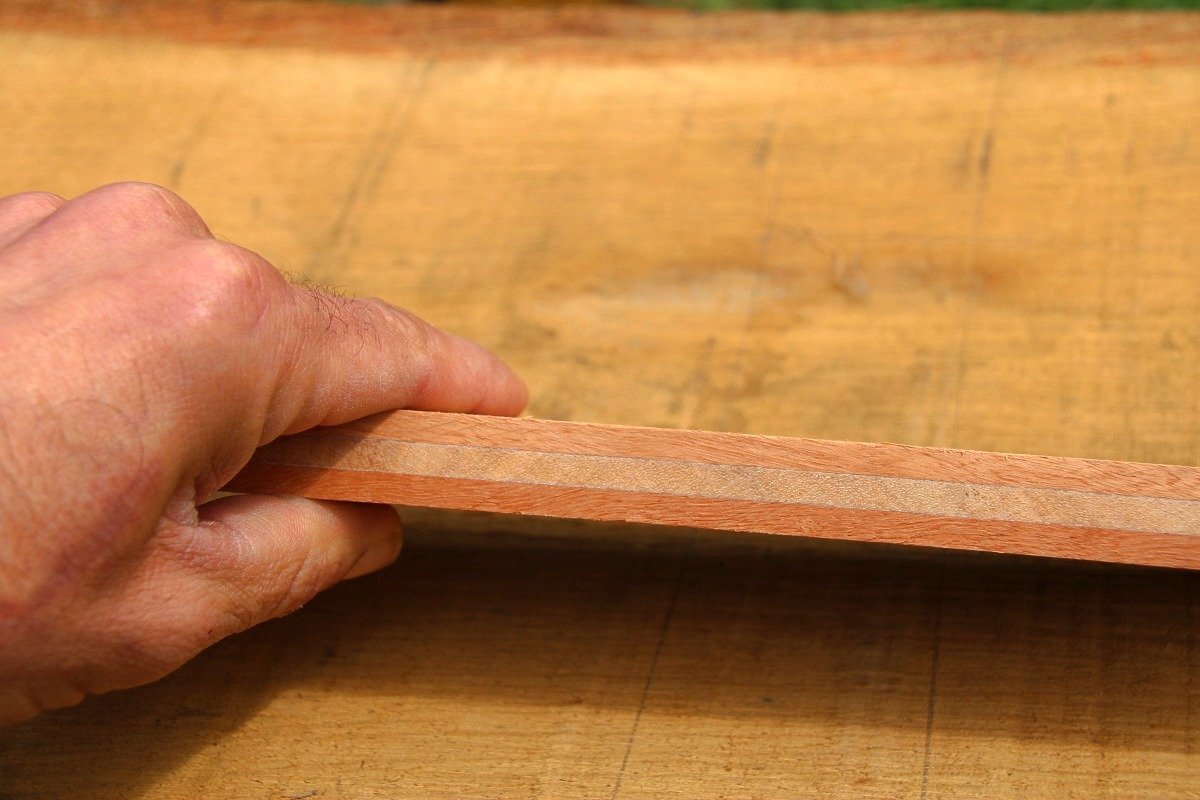

des morceaux de cèdre plaqué en deux face

c'est utilisé en menuiserie fenêtre de luxe par exemple

c'est ultra solide et facile à travailler

je dis cèdre, mais c'est peut être du Sepo, ils sont assez proche et je ne connais pas suffisament pour voir la diffèrence plaqué

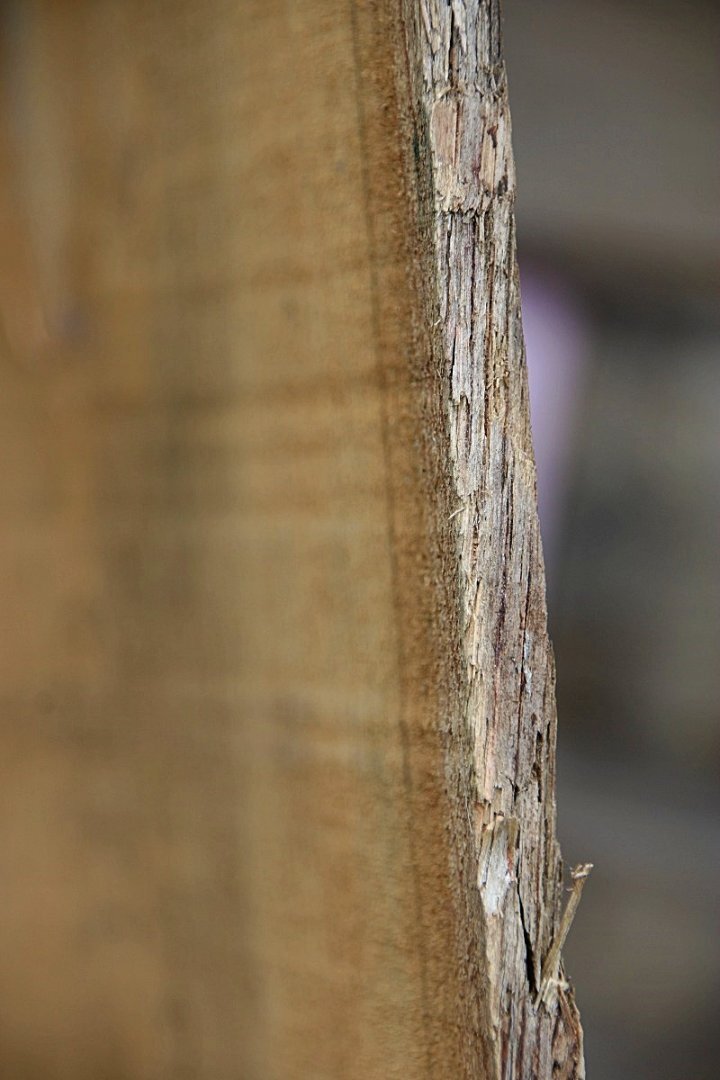

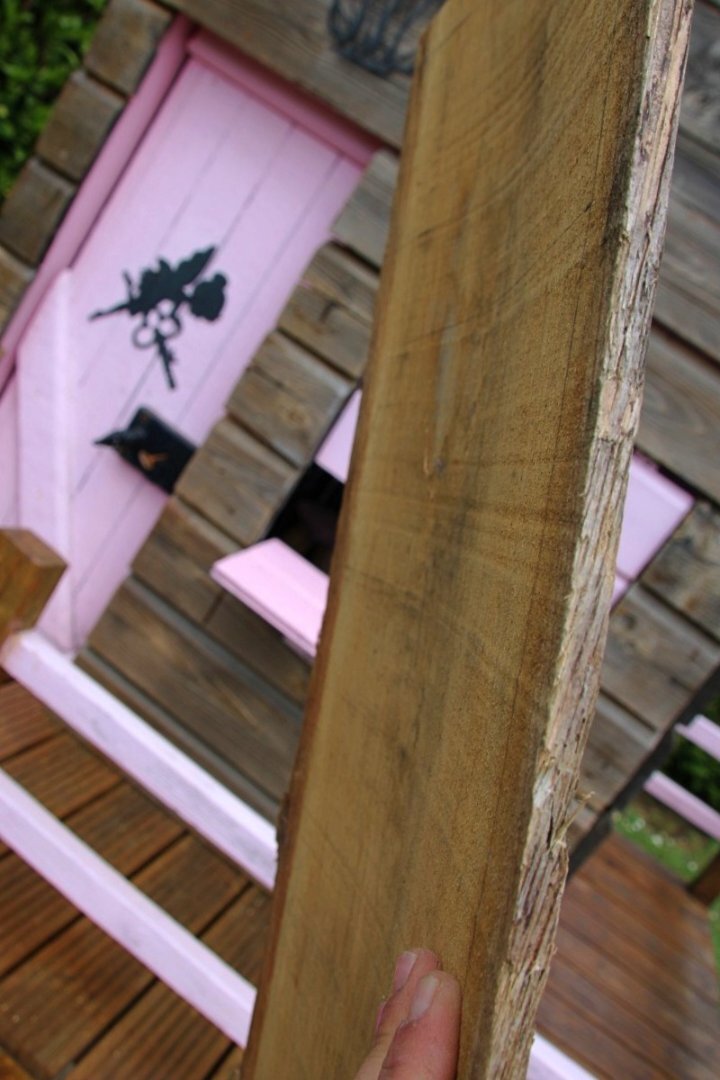

et une planche de chêne brut

découpé en plaque de 1cm

l'odeur est une merveille en terps à la travailler

j'utilise ce que j'ai, je ne cheche pas spécialement un bois spécifique mais par contre je bannie tout bois de merde style planche de meuble conforama ou bois carton ect

je n'utilise pas non plus de bois de palettes

LE MATERIEL

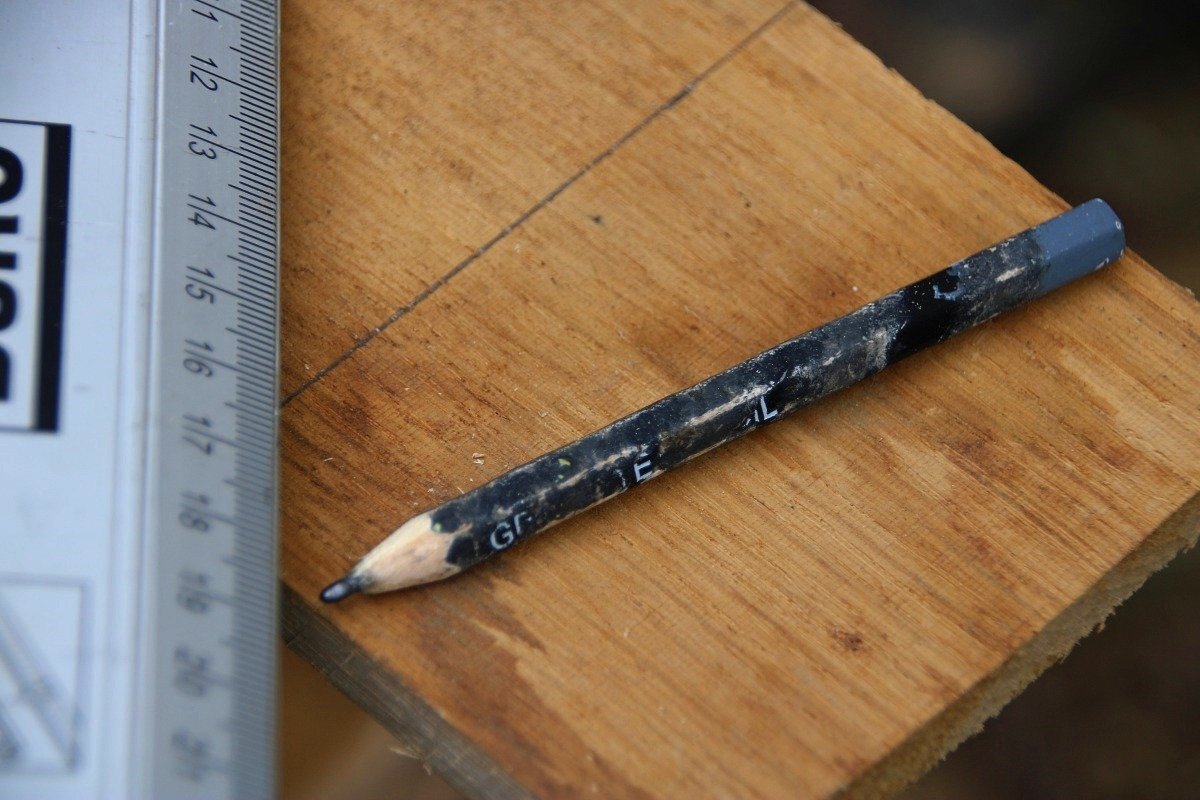

en premier un crayon de bois bien affuté

couvert de colle et autres, mais bien taillé^^

c'est uniquement pour tracer car je ne fais jamais de plan, mais pour vous montrer.., j'en ai fais^^

Une règle

pour ytacer les découpes des grandes planches c'est pratique

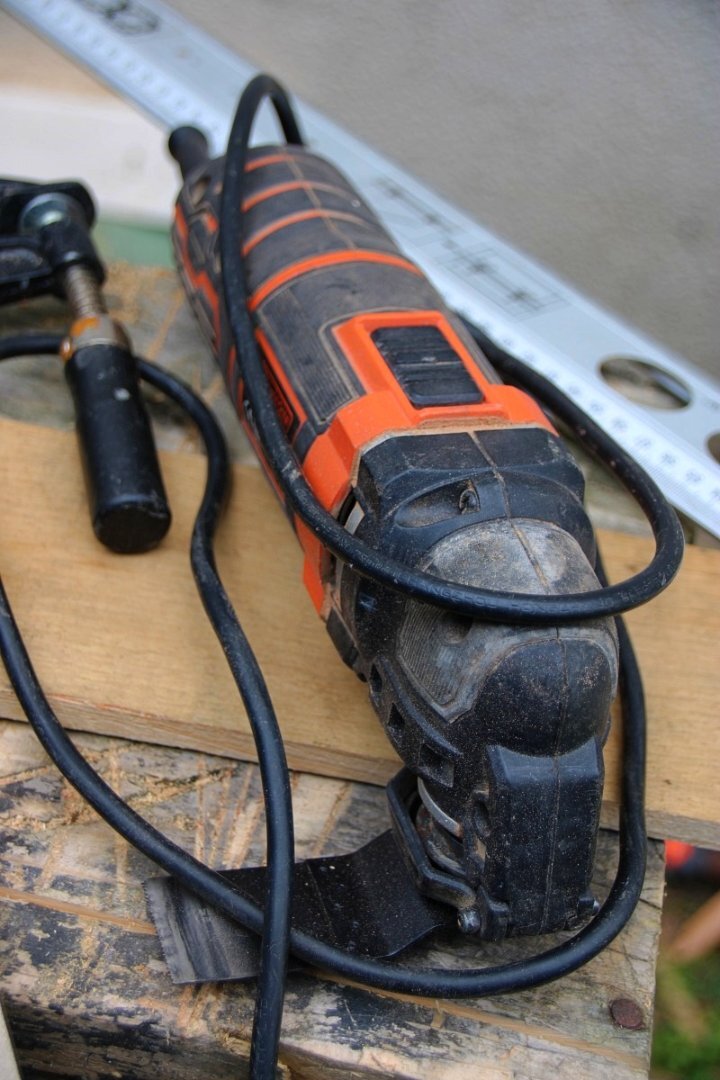

une découpeuse vibrante

si vous connaissez pas , faut essayer, c'est génial

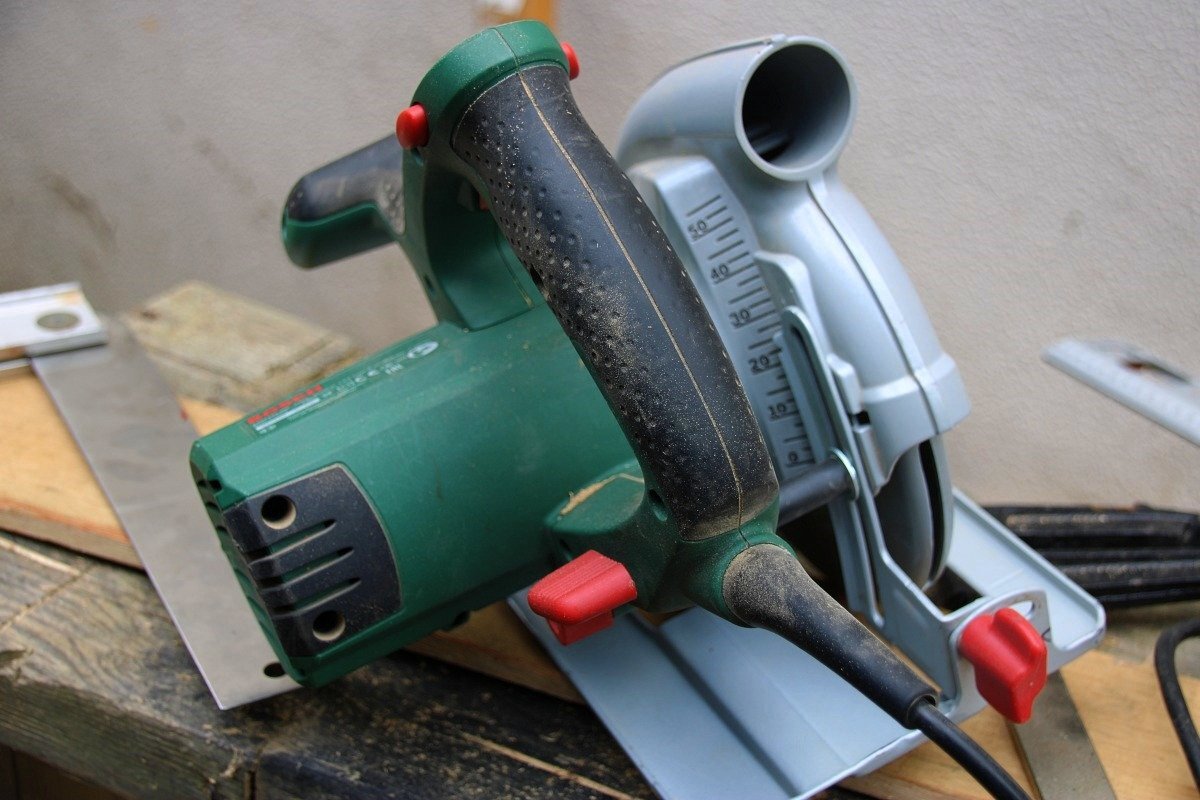

une scie circulaire

j'utilise uniquement pour les découpes de grandes planches, c'est trop dangereux sinon et pas assez précis

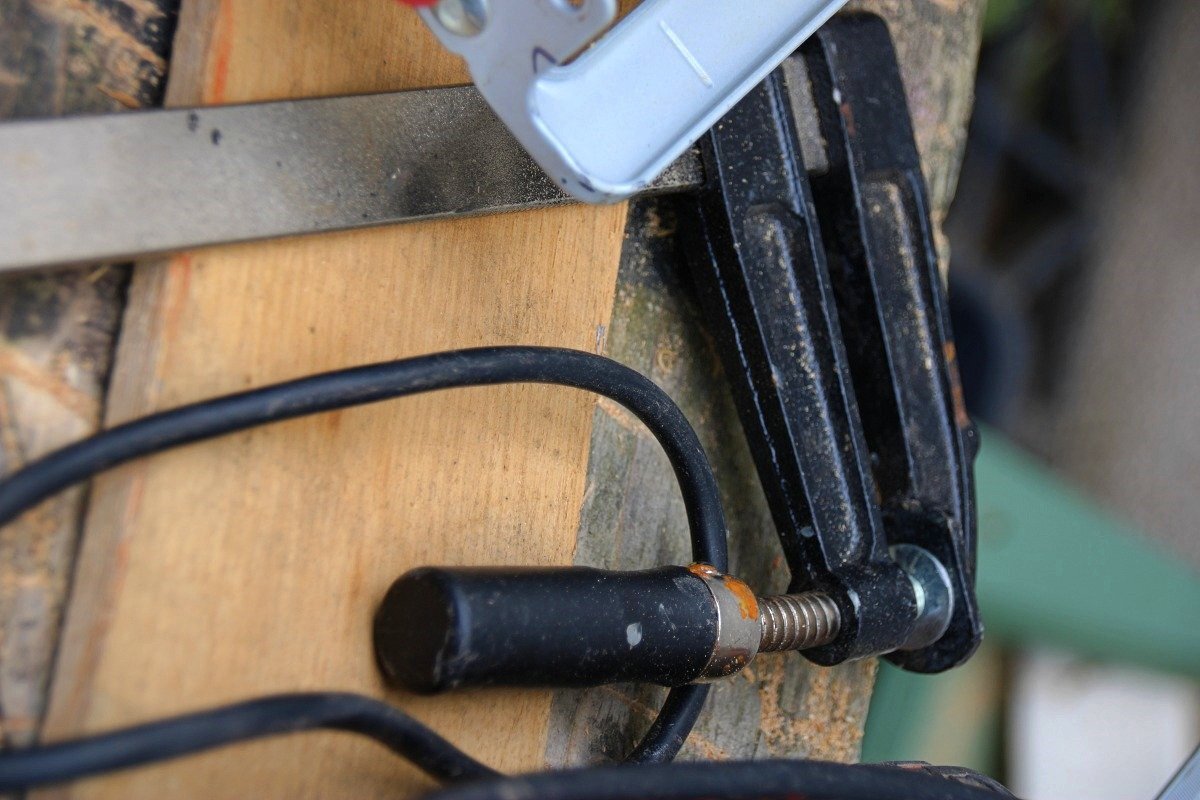

des serre joints

j'en ai pas mal mais pas encore assez

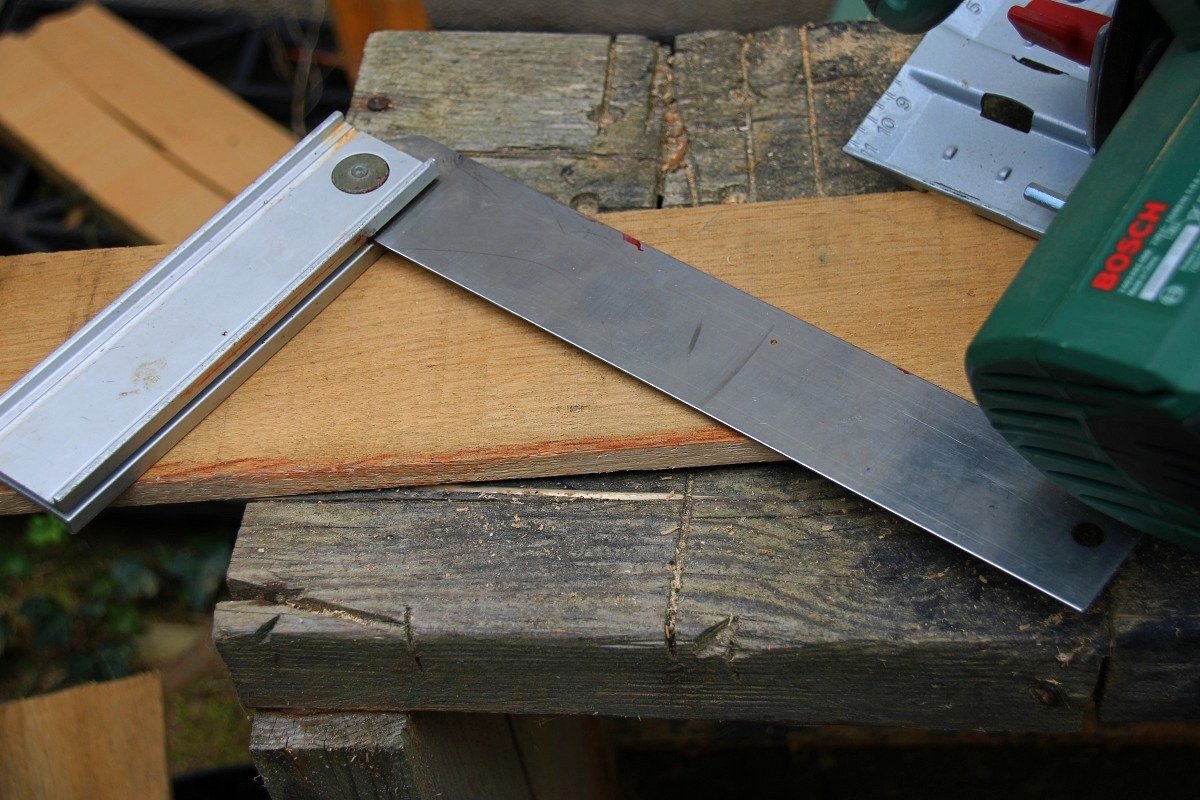

une équerre

c'est pour se donner bonne consience^^

c'est pratique

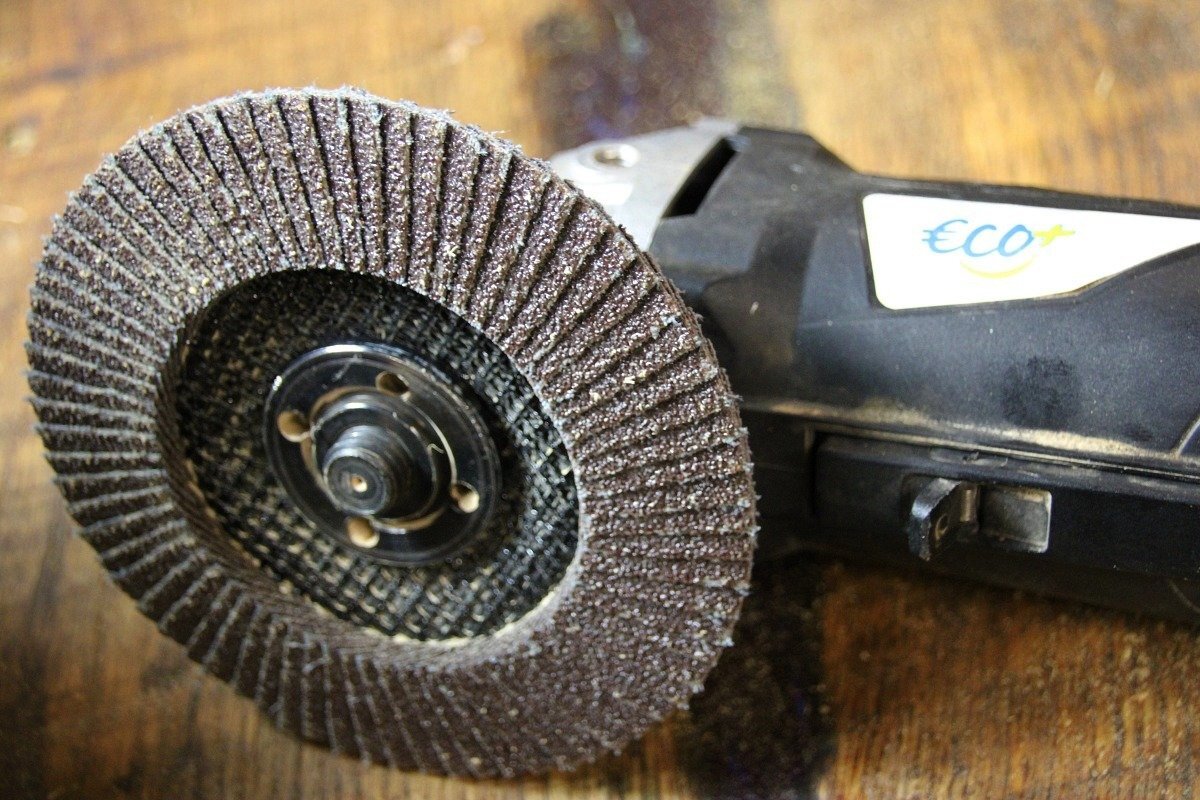

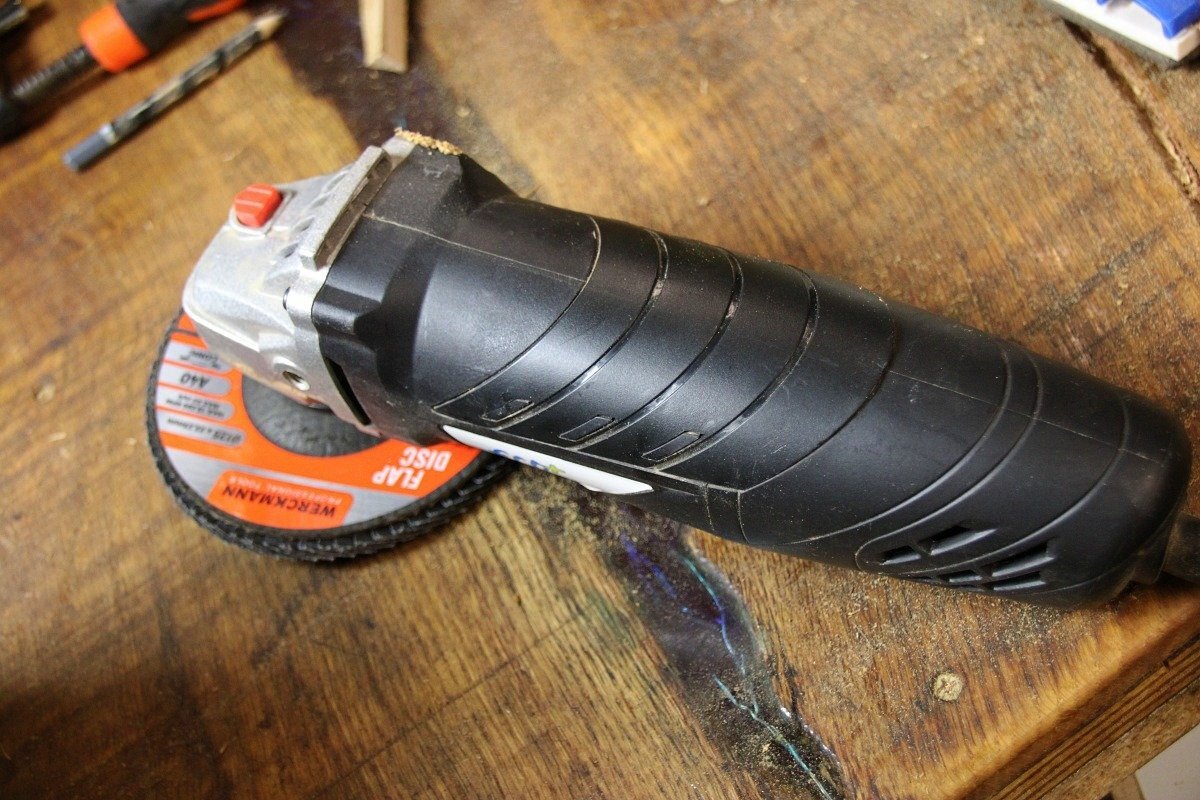

une meuleuse avec disque abrasif de chez Action

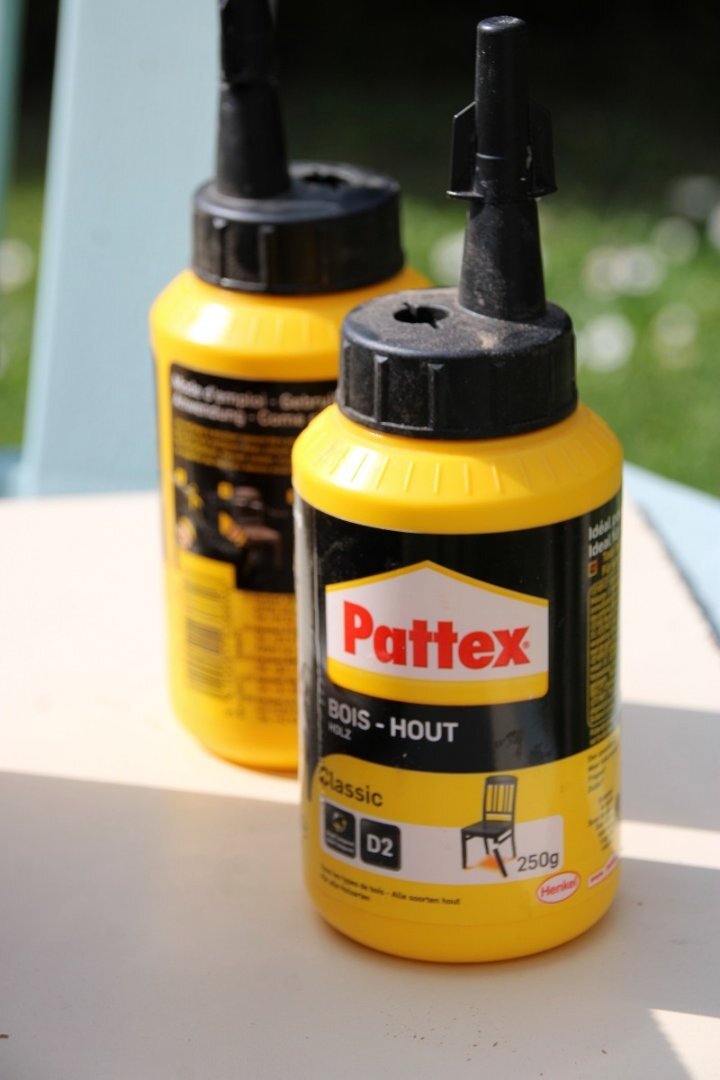

de la colle à bois

(celle est ma préfèré, elle sent super bon et colle du tonnerre et rapidement)

1ère étape

découpes des morceaux

dans la planche de chêne

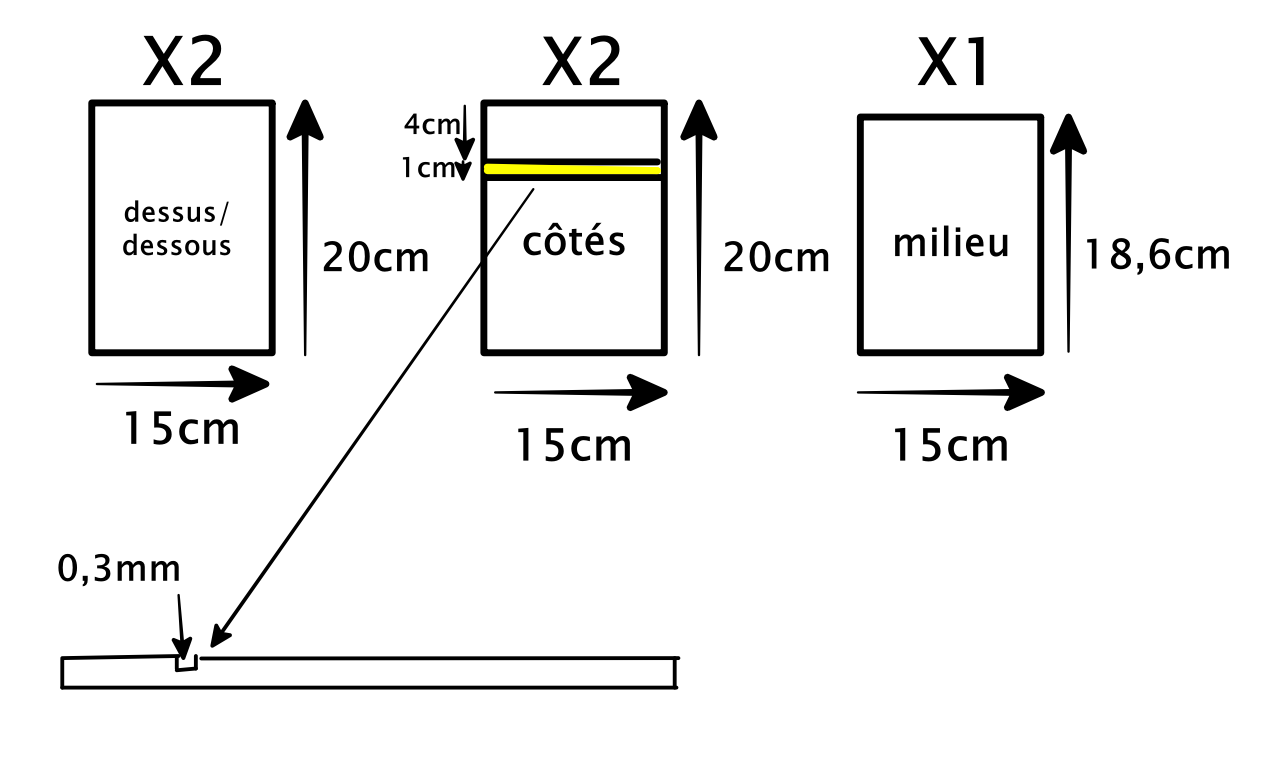

j'ai fais deux plans

le premier pour illustrer les morceaux qui serviront à l'ossature de la boite

--> 2 morceaux pour le dessus et dessous de 15 x 20cm

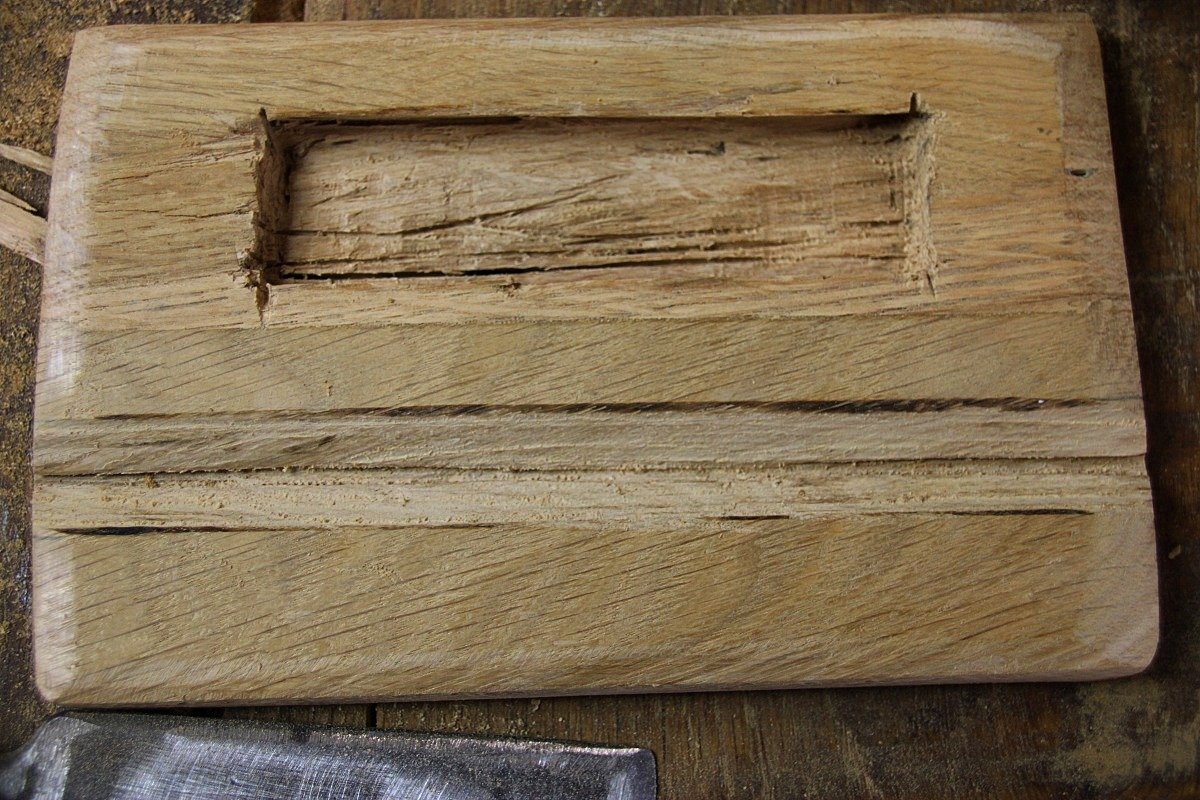

--> 2 moceaux identiques mais avec des partie creusée pour pouvoir y faire tenir lartie supérieur du tiroir

--> le morceau du milieu (celui même qui viendra s'introduire dans les fentes des deux autres ..)

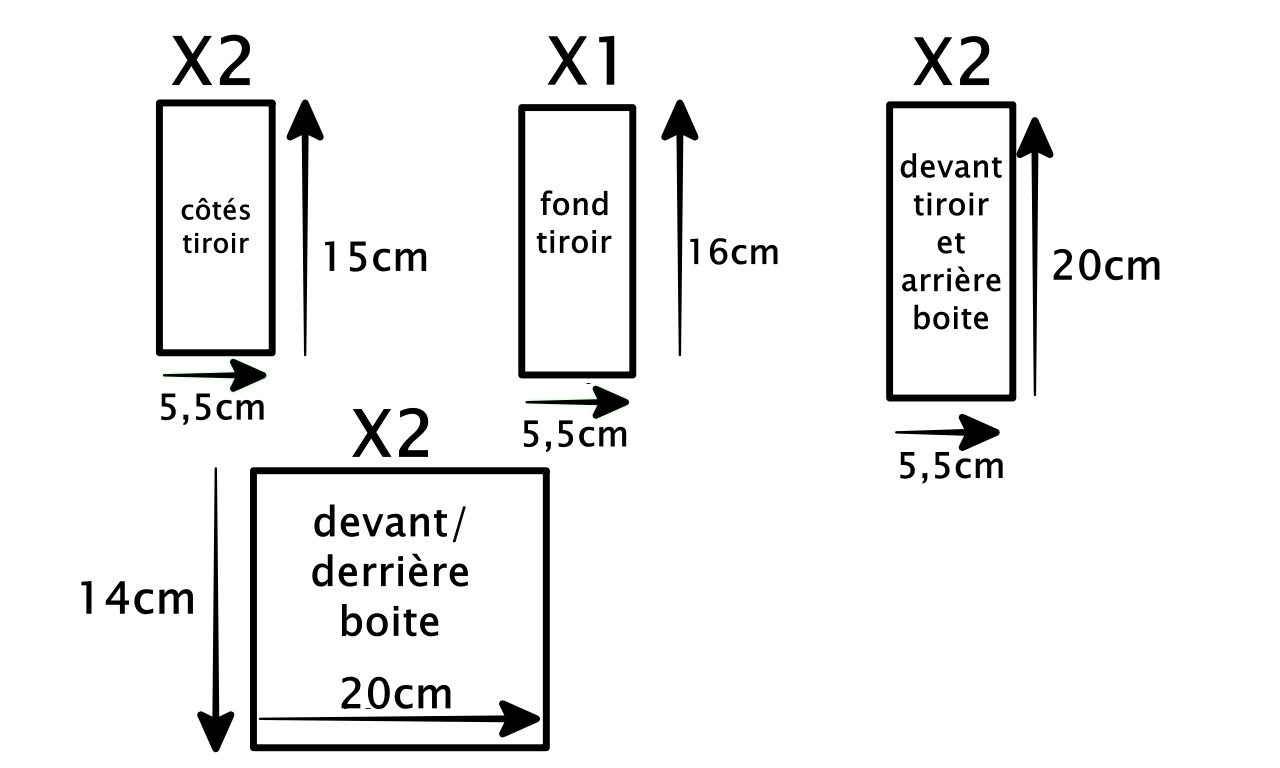

et le deuxème, l'habillage de l'ossature et le tiroir

(il manque uniquement le fond du tiroir, je rajouterais)

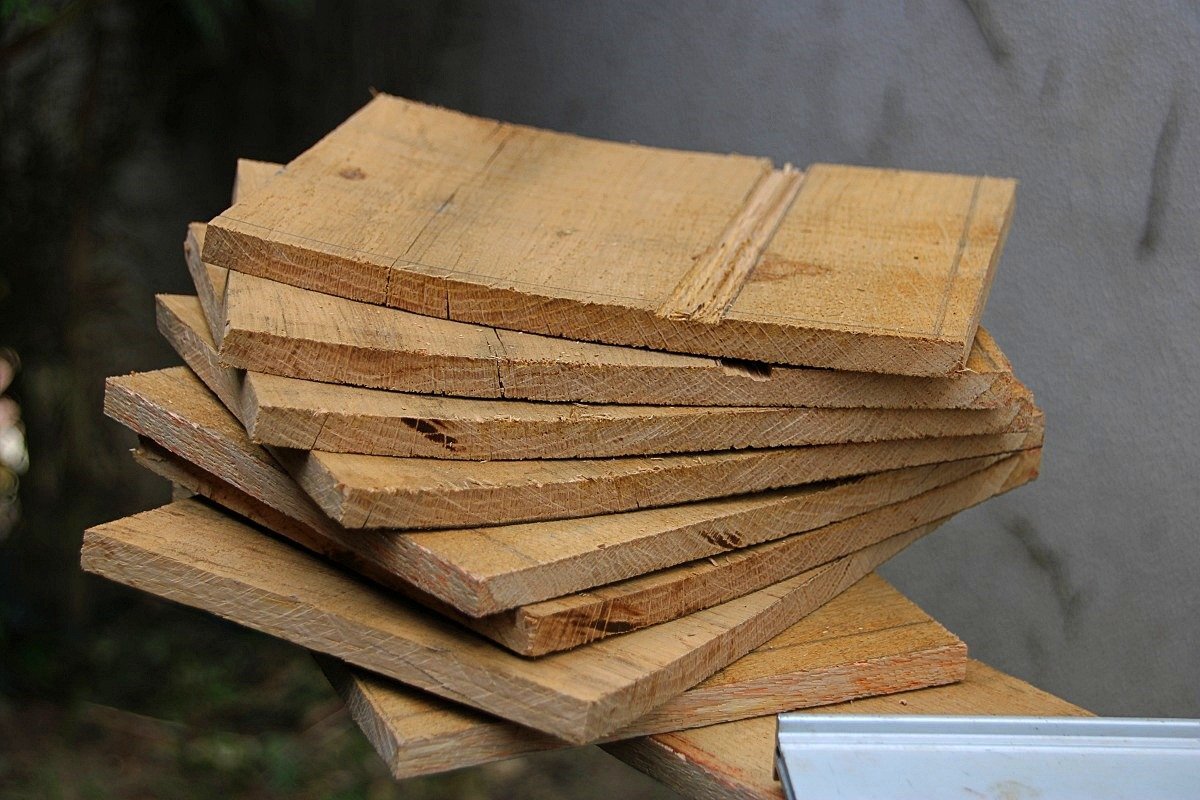

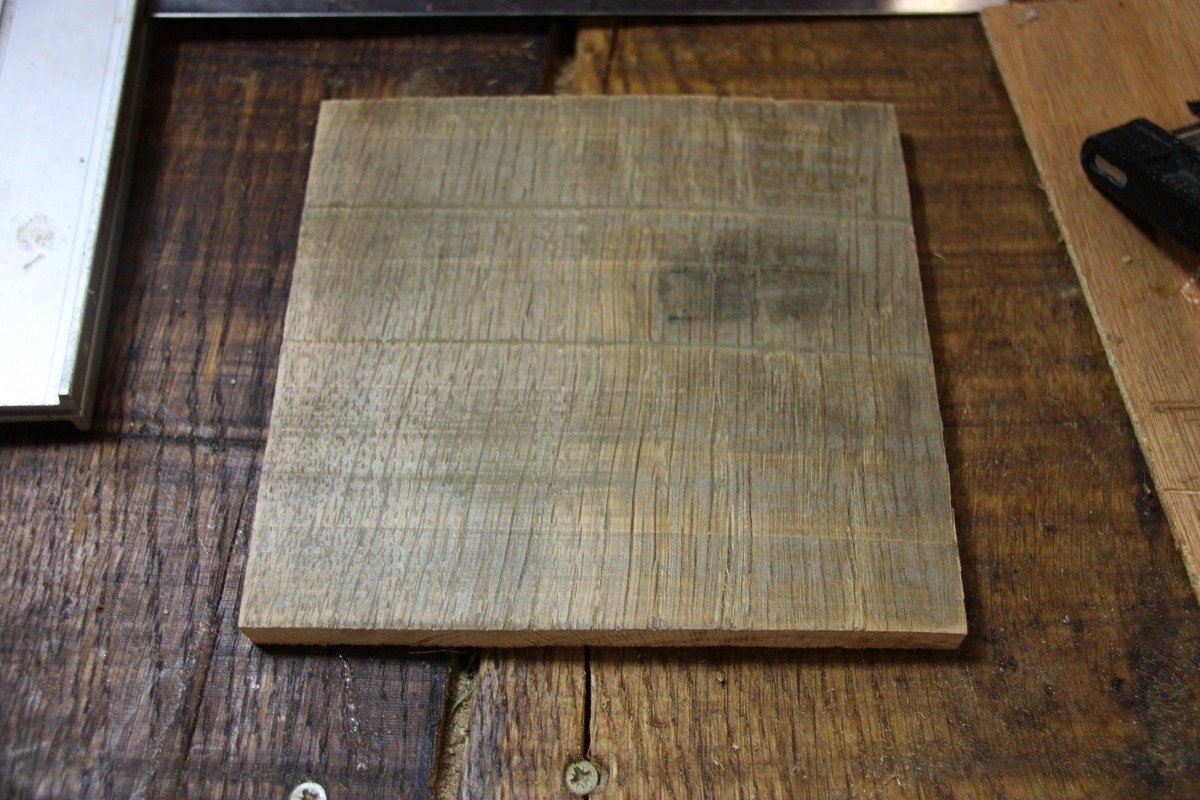

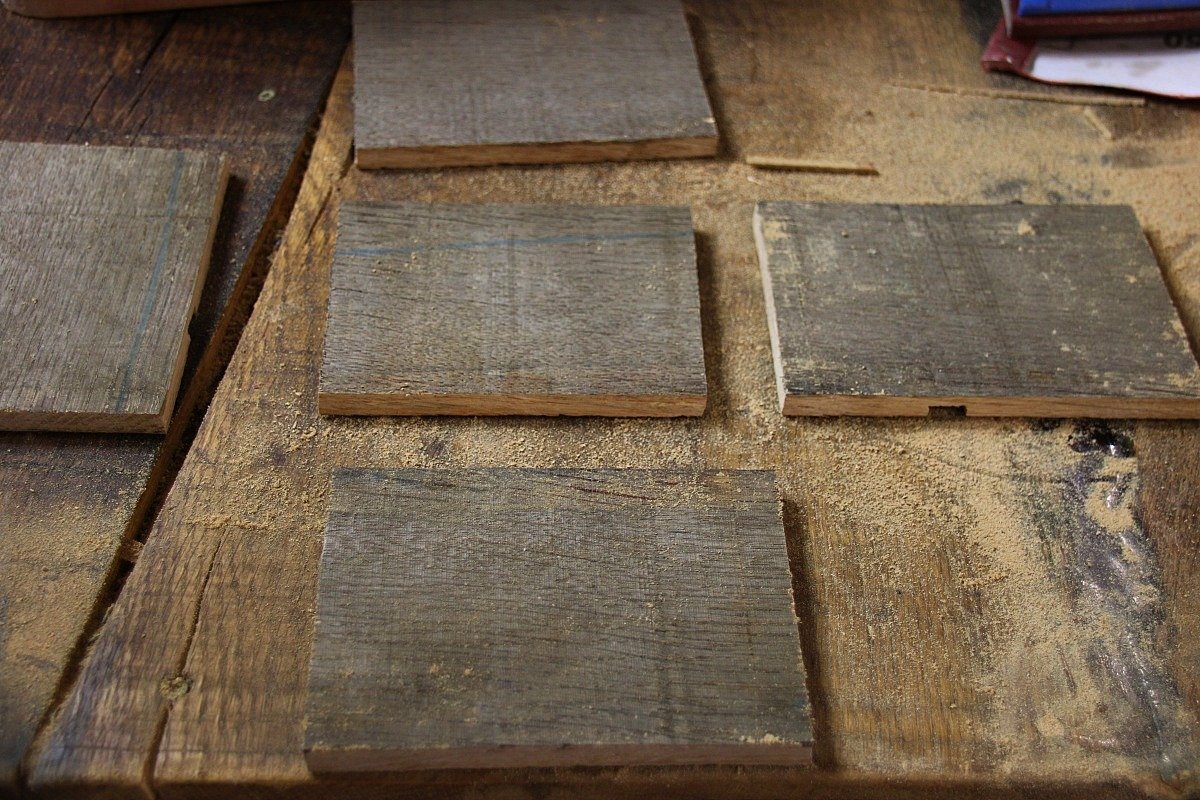

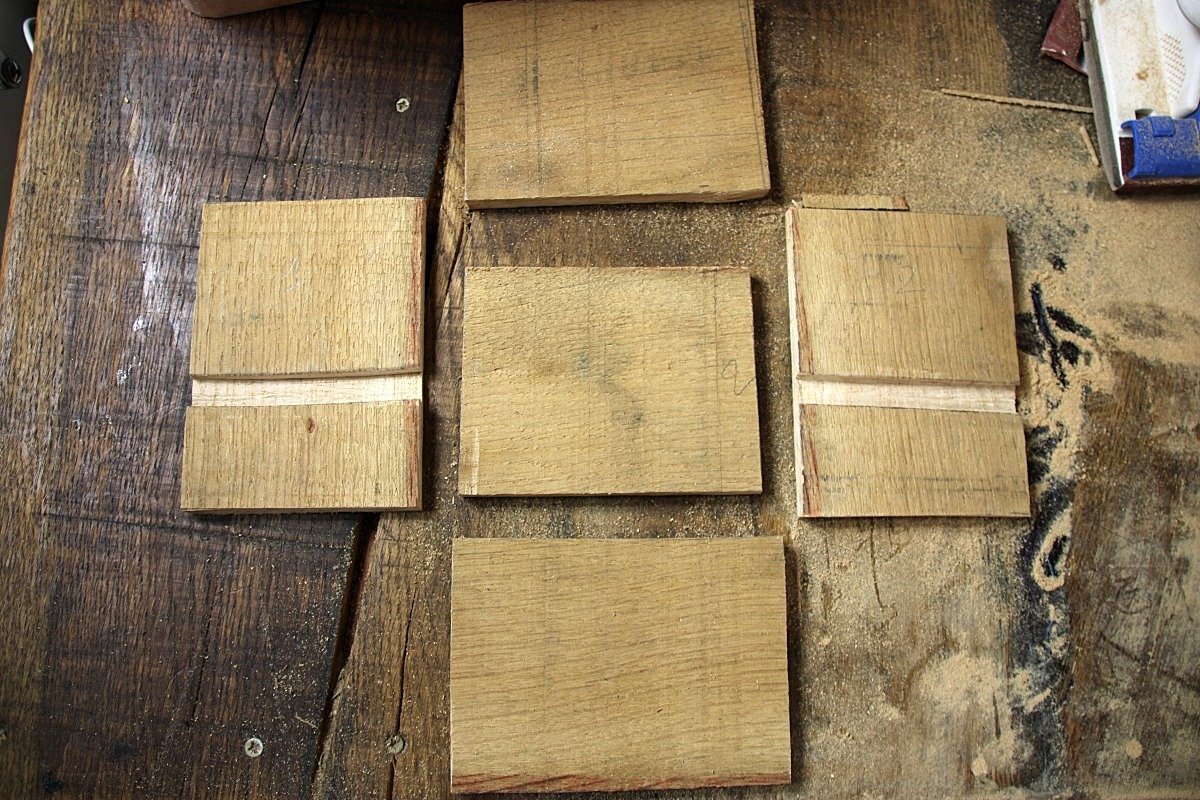

découpage

j'en découpe toujours plus car les planches de chênes sont tordu et félées par endroit donc je chois au mieux pour que cela se mari ensemble

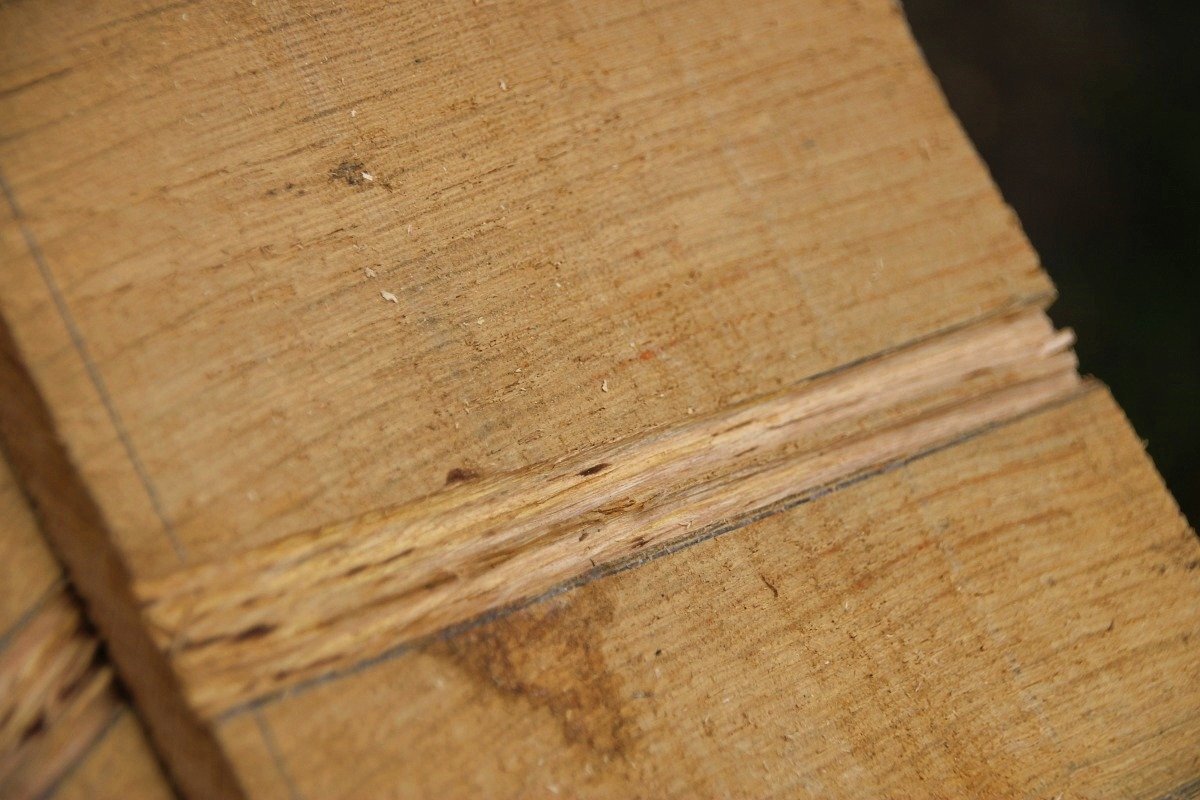

j'ai prè-découpé les fentes à la scie circulaire et je finis avec la machine vibrante pour plus de précision

mais je fais les fentes volontairement plus grandes que l'épaisseur de la planche qui va venir s'y introduire pour rattraper les défauts de courbe

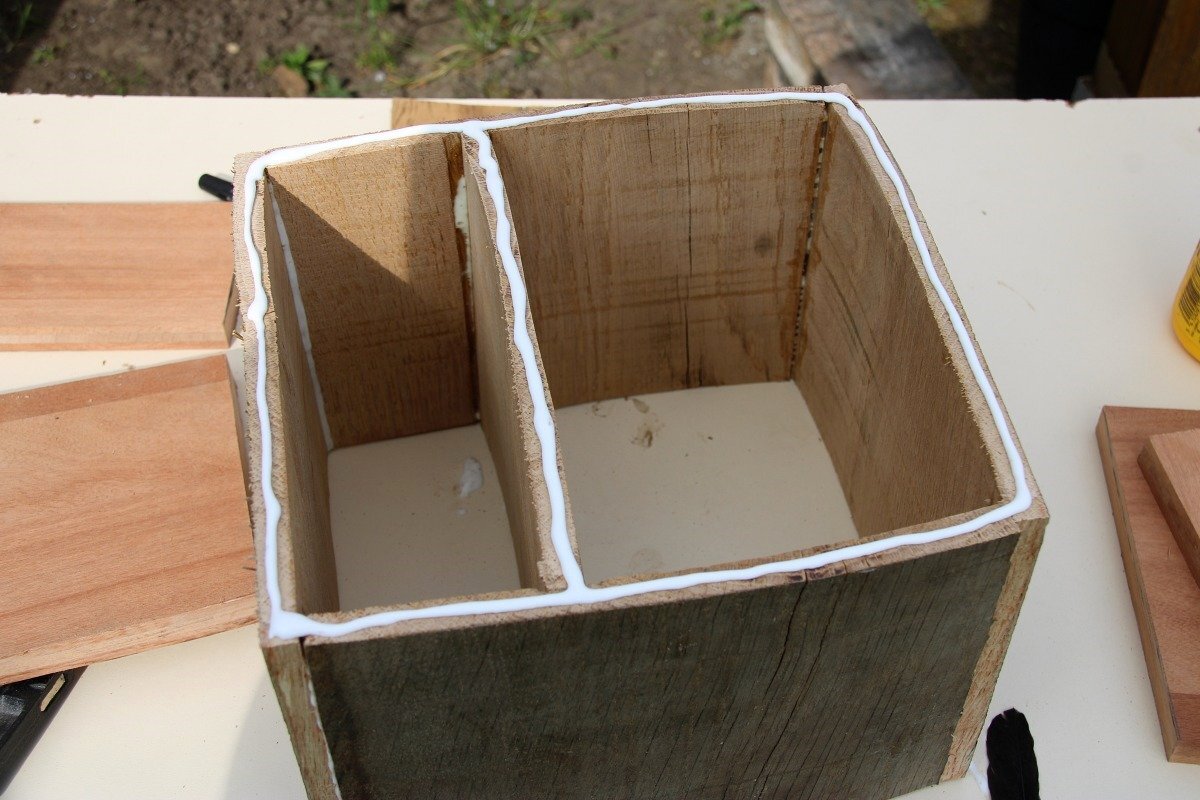

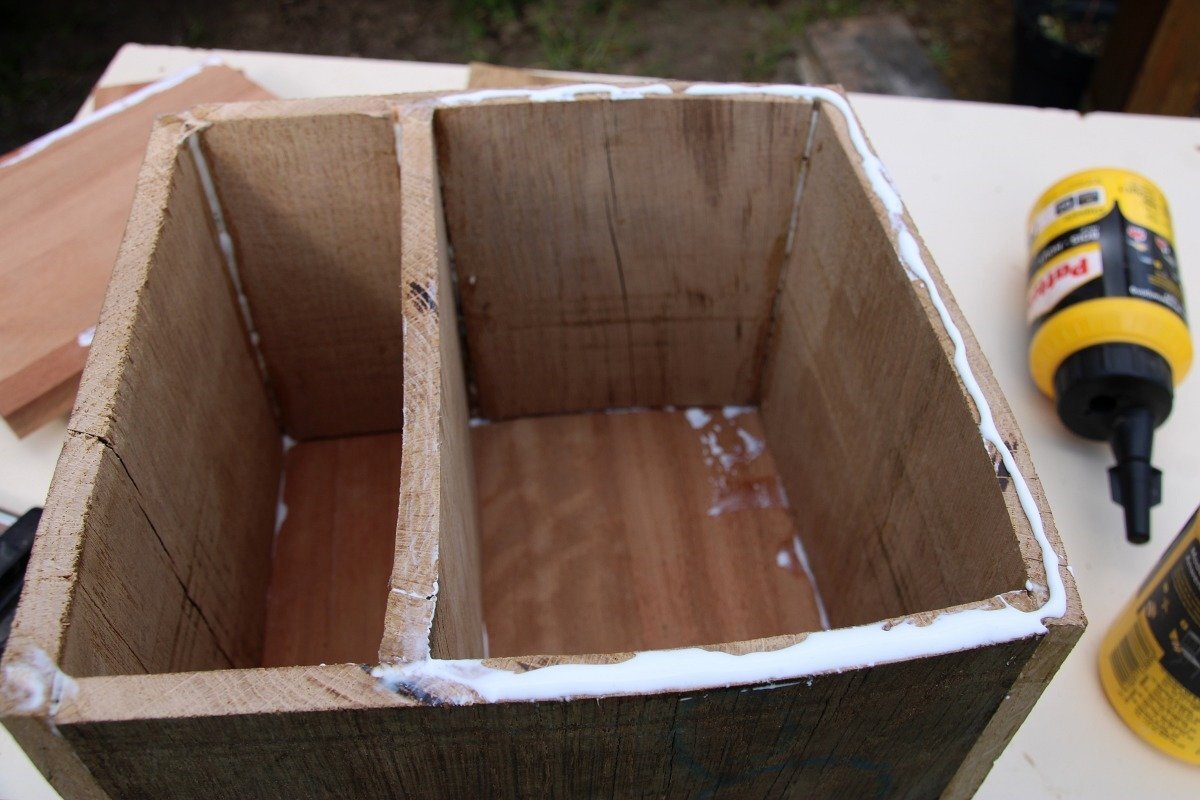

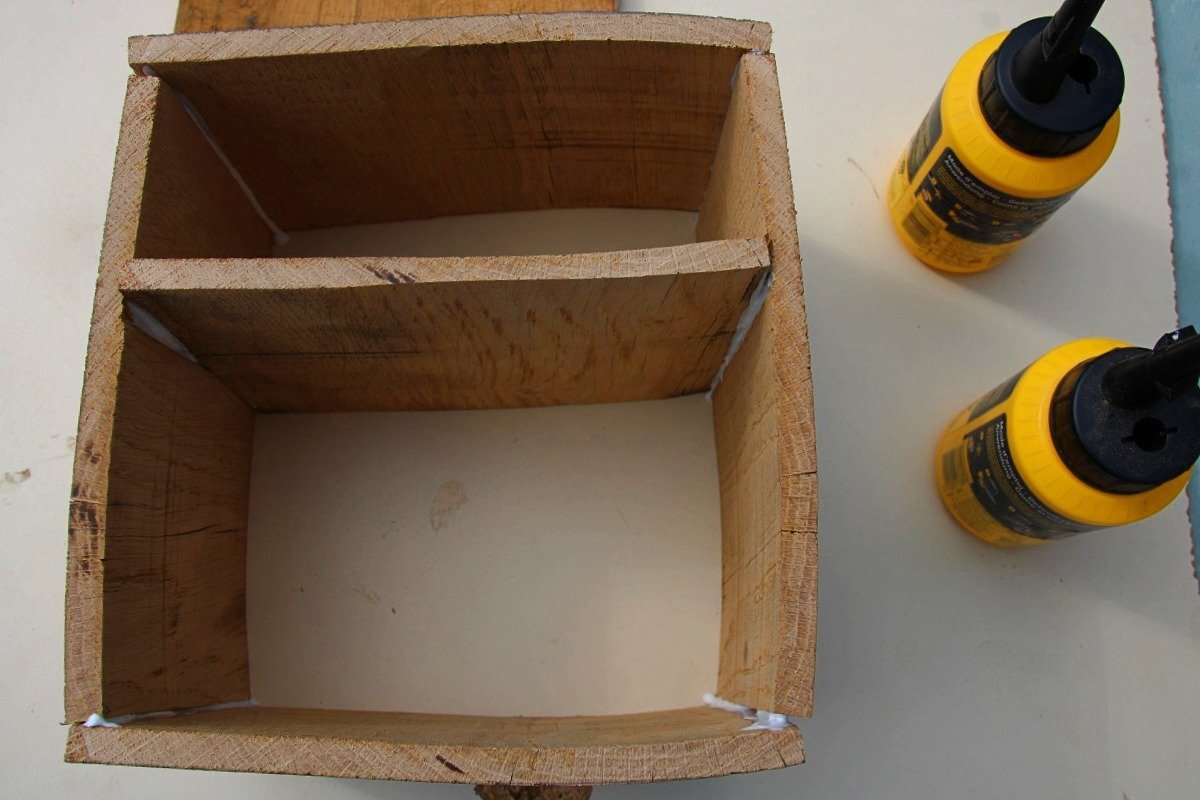

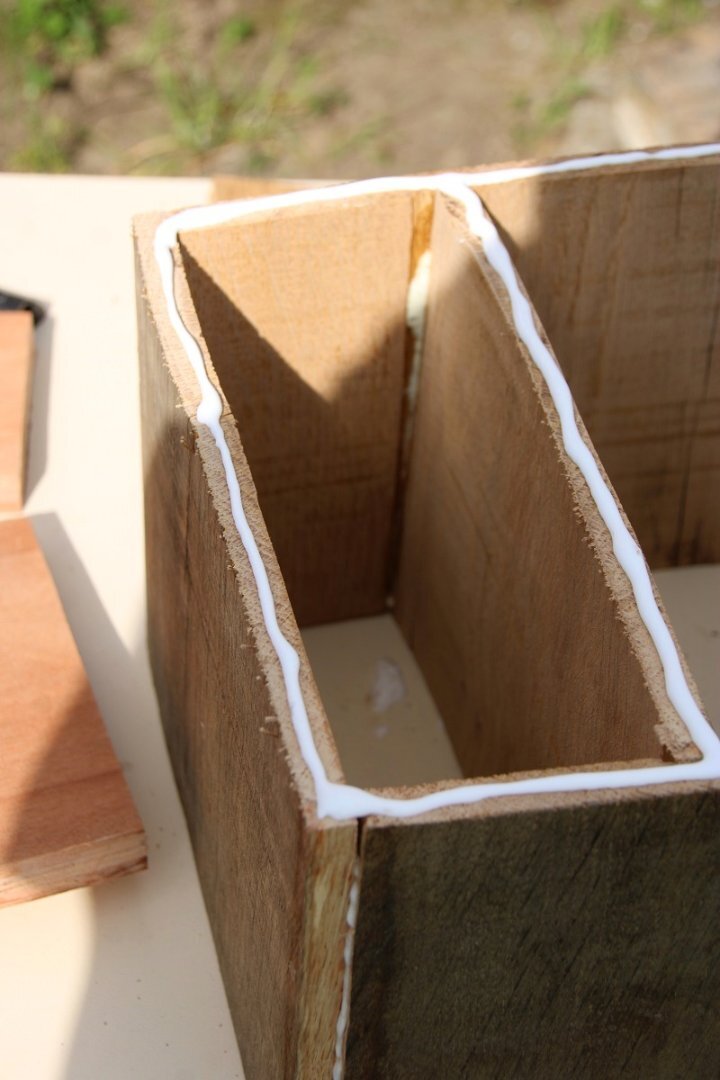

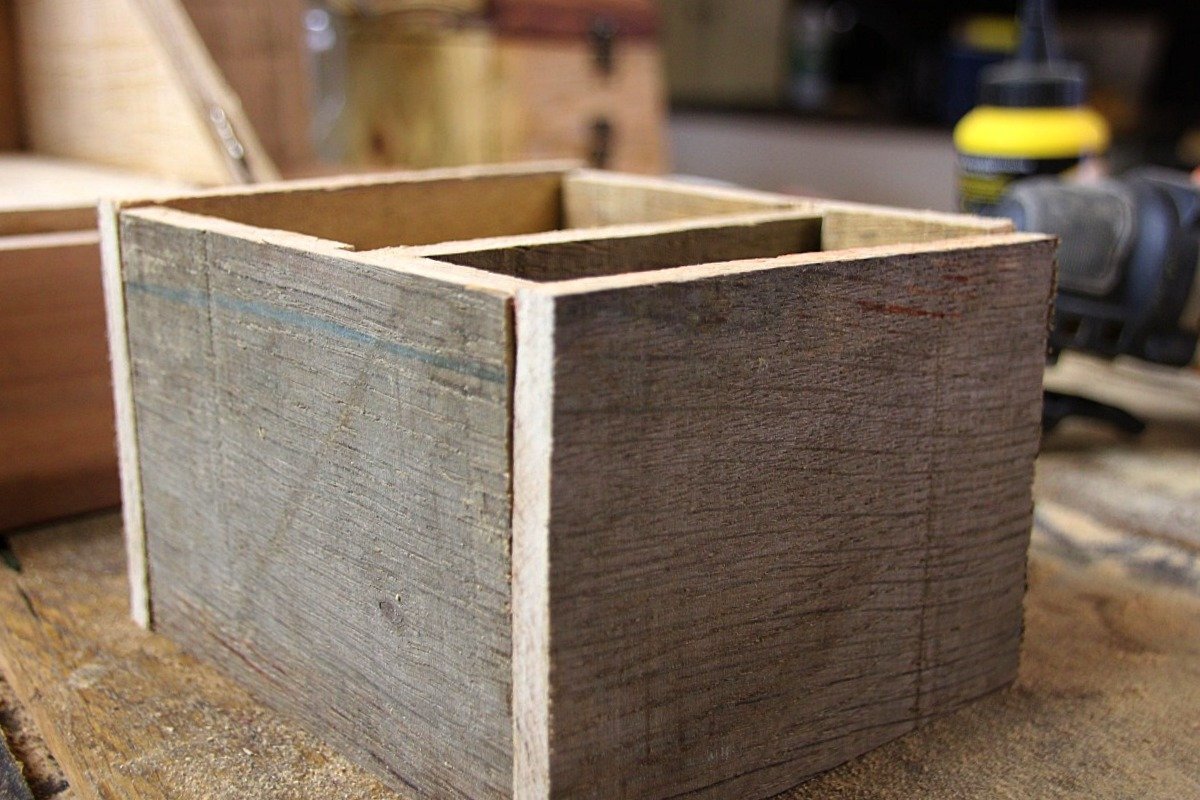

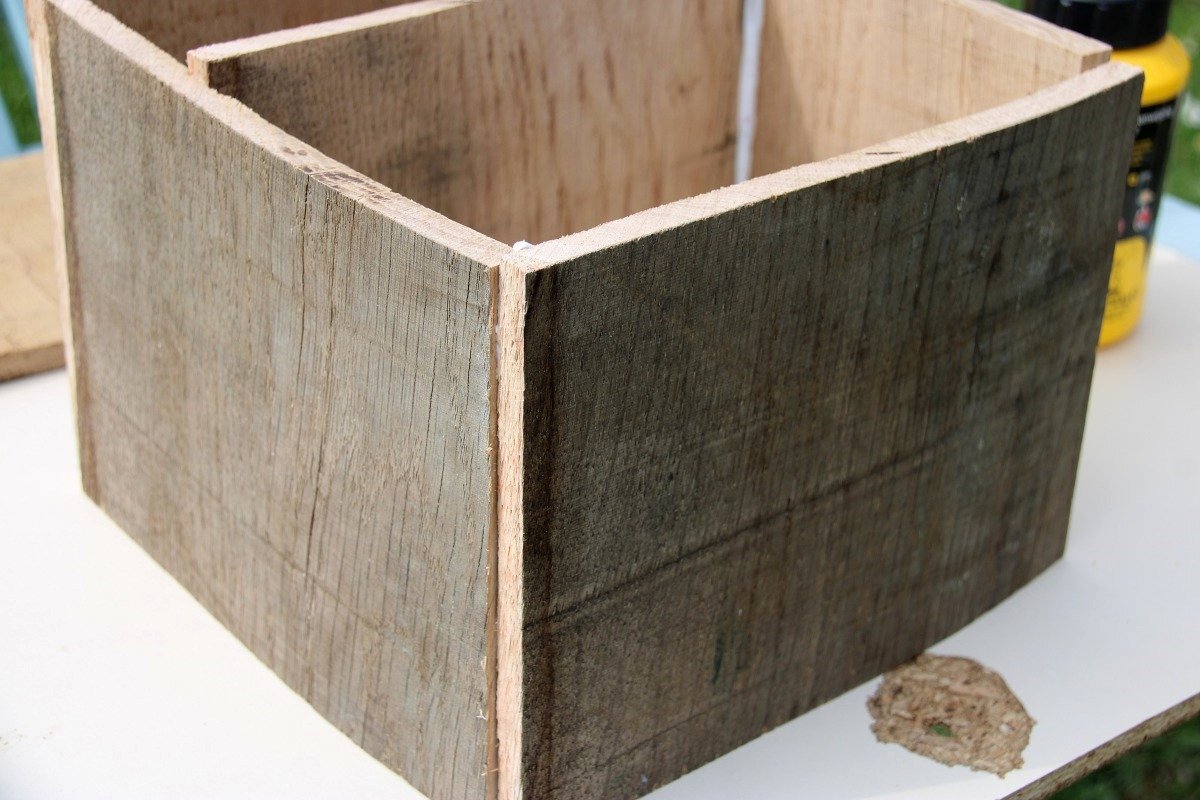

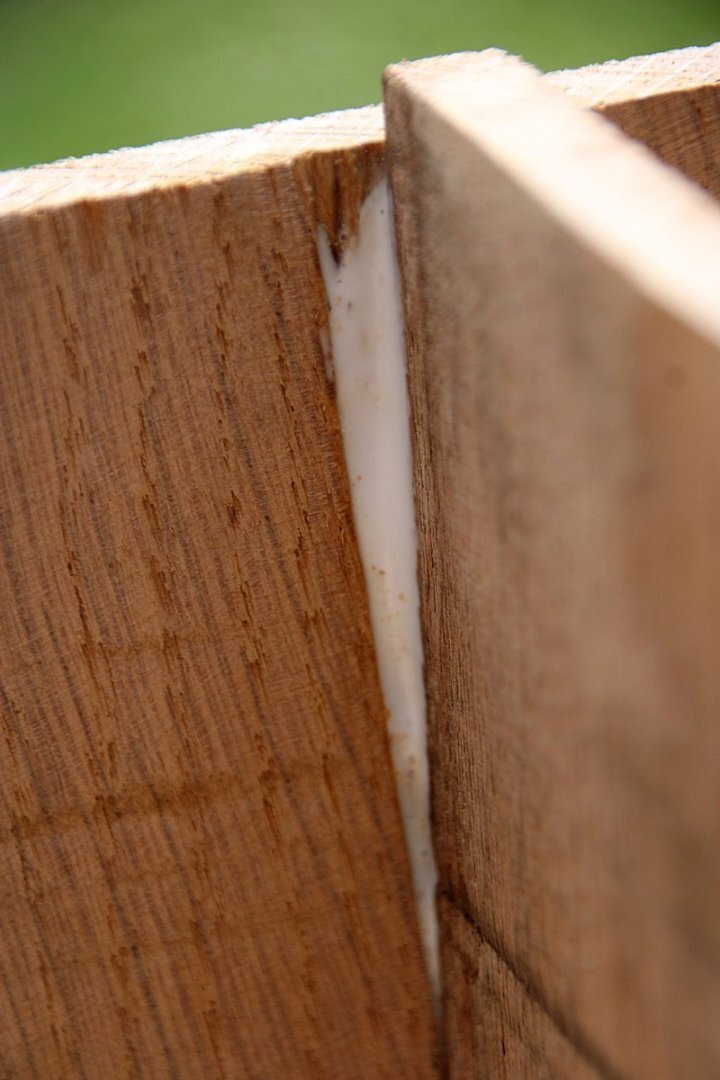

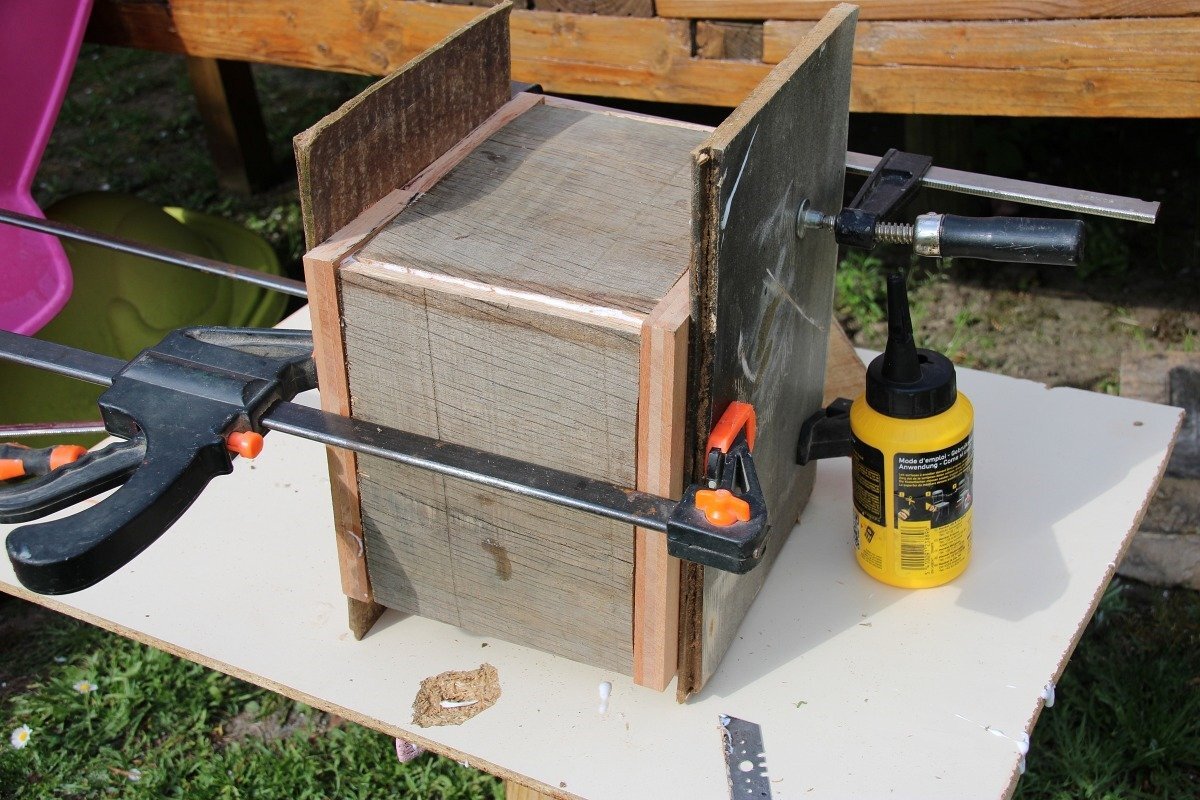

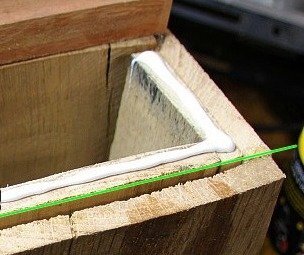

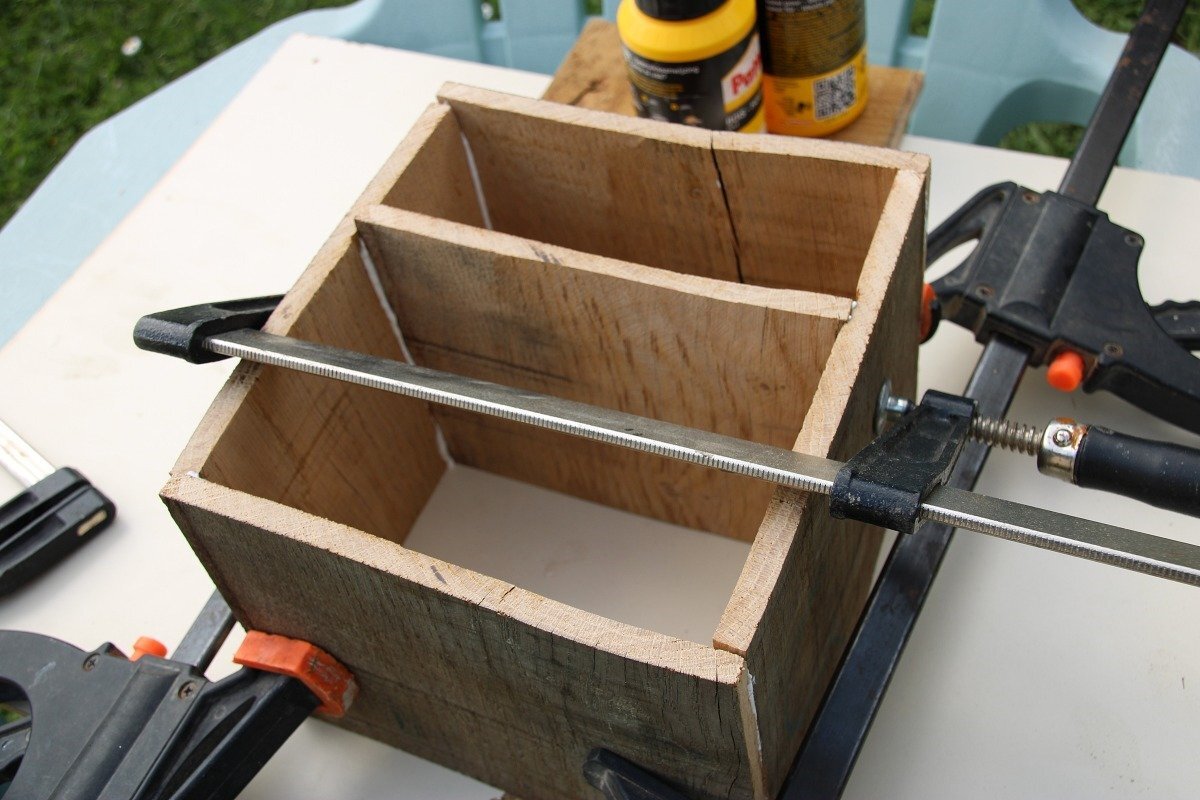

collage de l'ossature

je ne fais pas semblant en colle

c'est une garantie pour une durabilité dans le temps

suffit d'essuyer les bavures par contre, sinon derrière c'est plus galère à enlever à la meuleuse

resserrage avec minutie, sinon tu pètes tout

faut presser des deux côté en même temps ...sinon...., Fiaccc

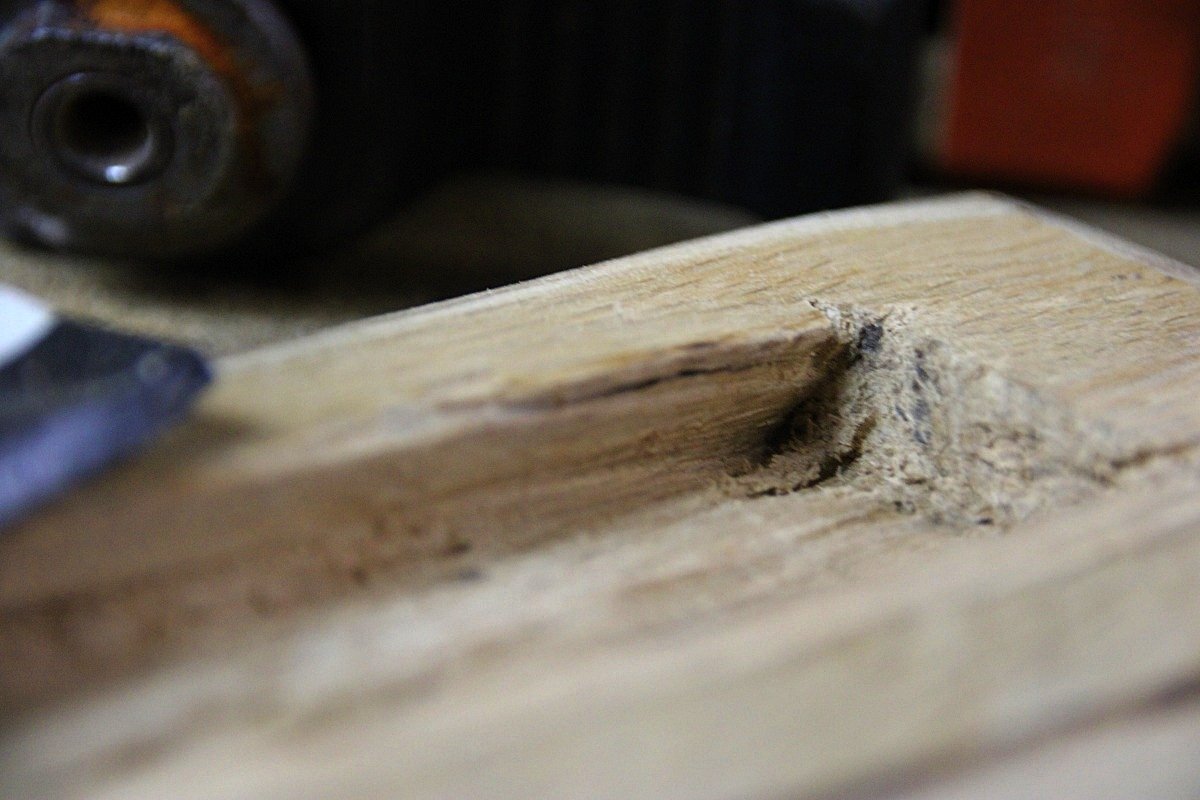

j'ai déjà rattrapé un peu les courbes exagérées mais sans trop non plus, car j'aime cet aspect naturel biscornu et authentique

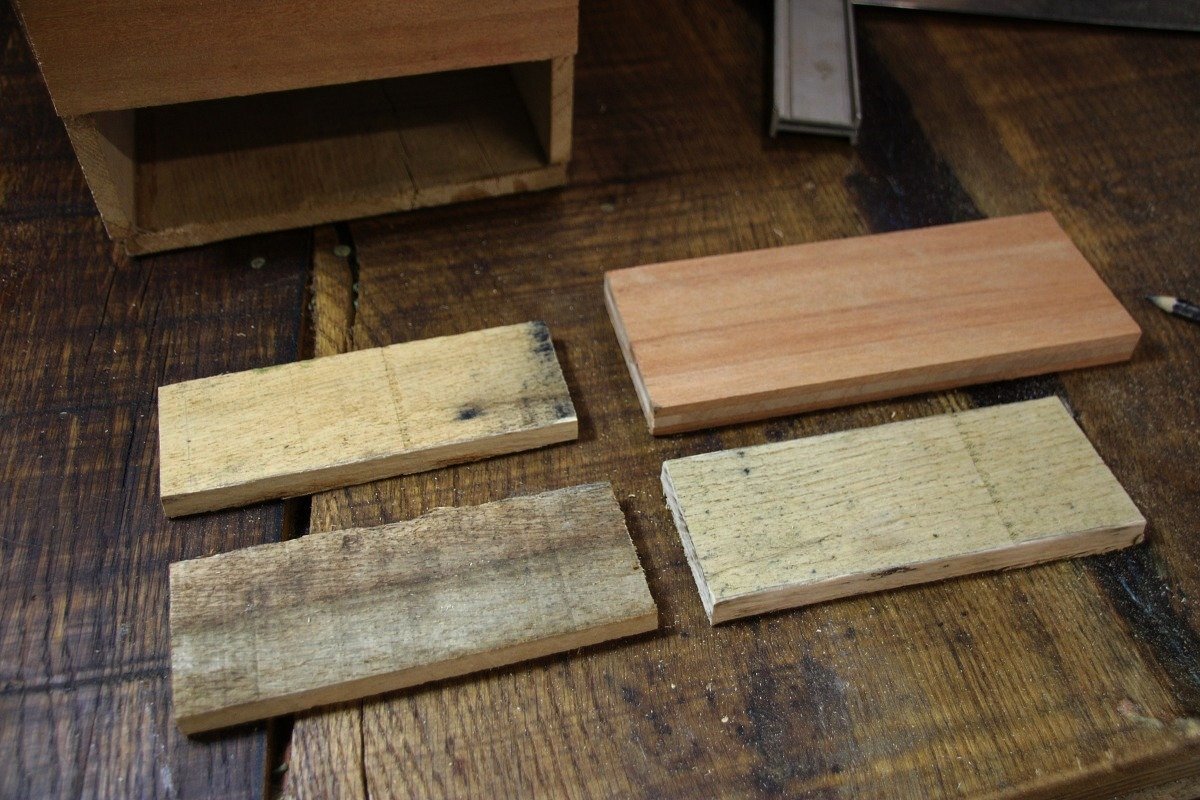

découpage des morceaux pour le tiroir et les faces

le fond de tiroir

(que découpe à dimension, une fois que le dessus est fait, pour tomber au poil de luc

étape 2

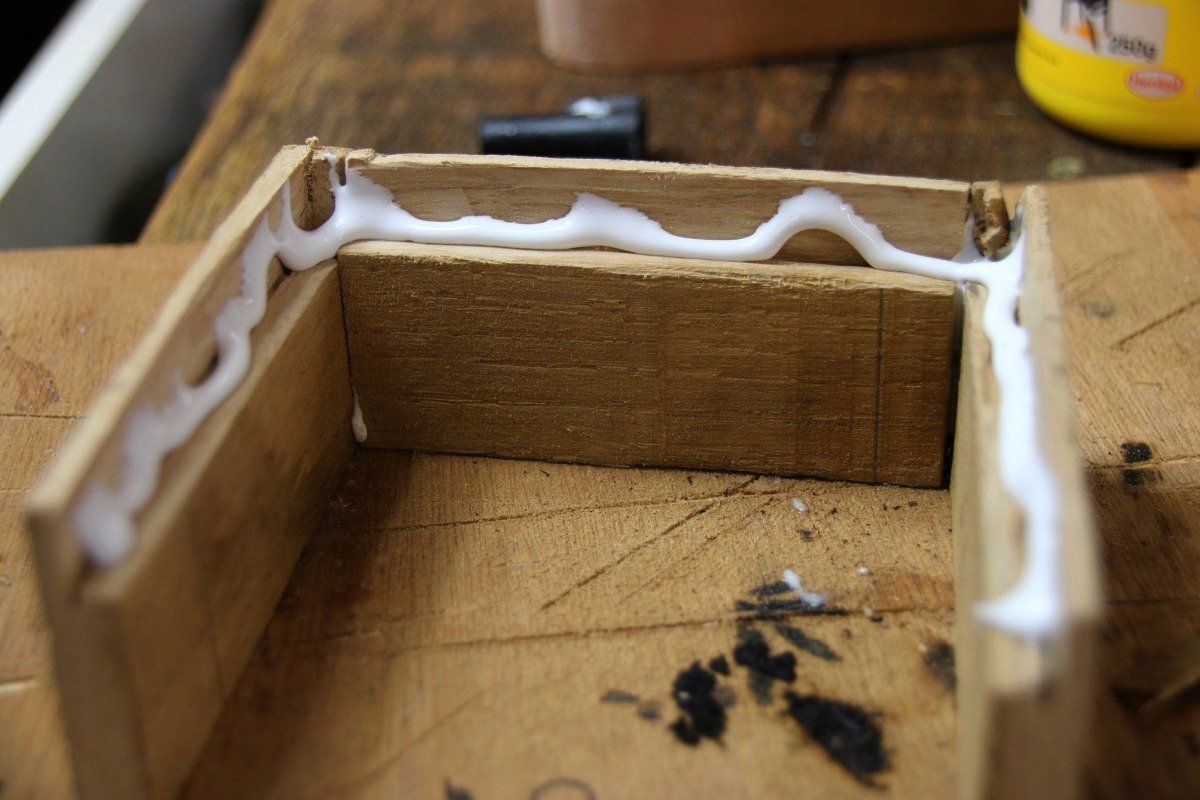

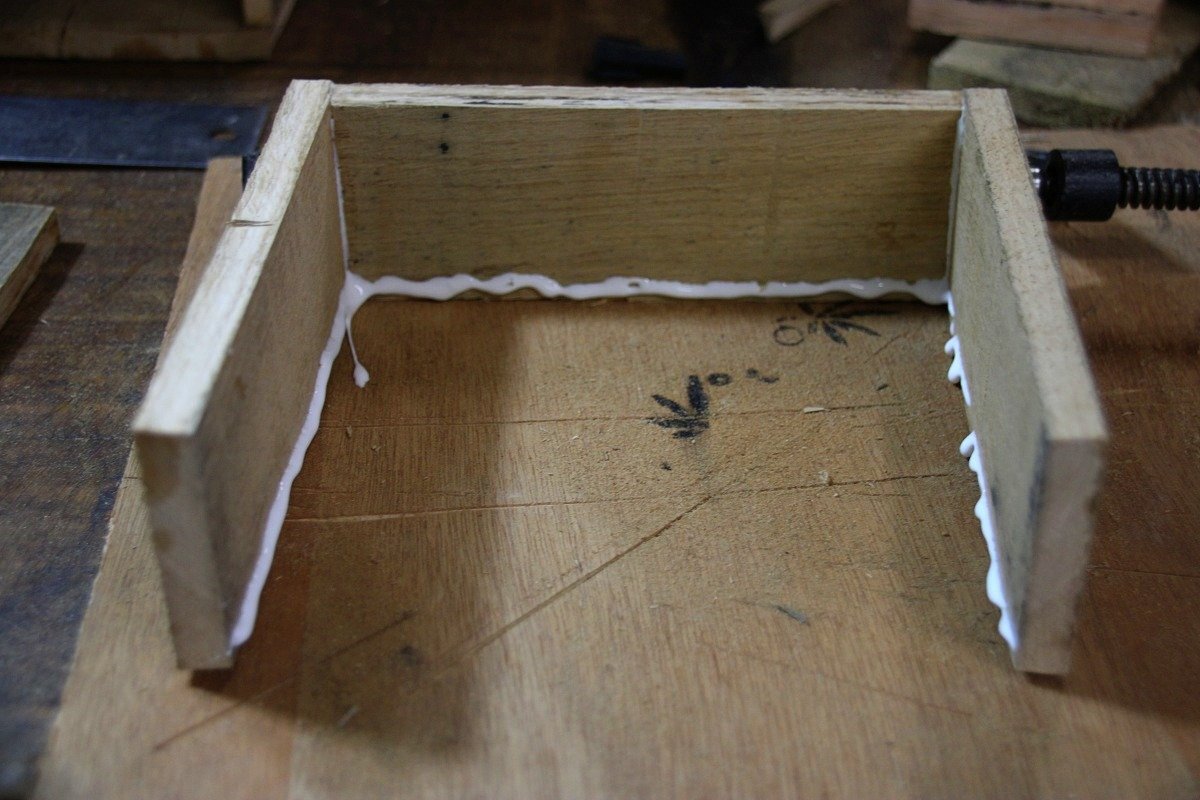

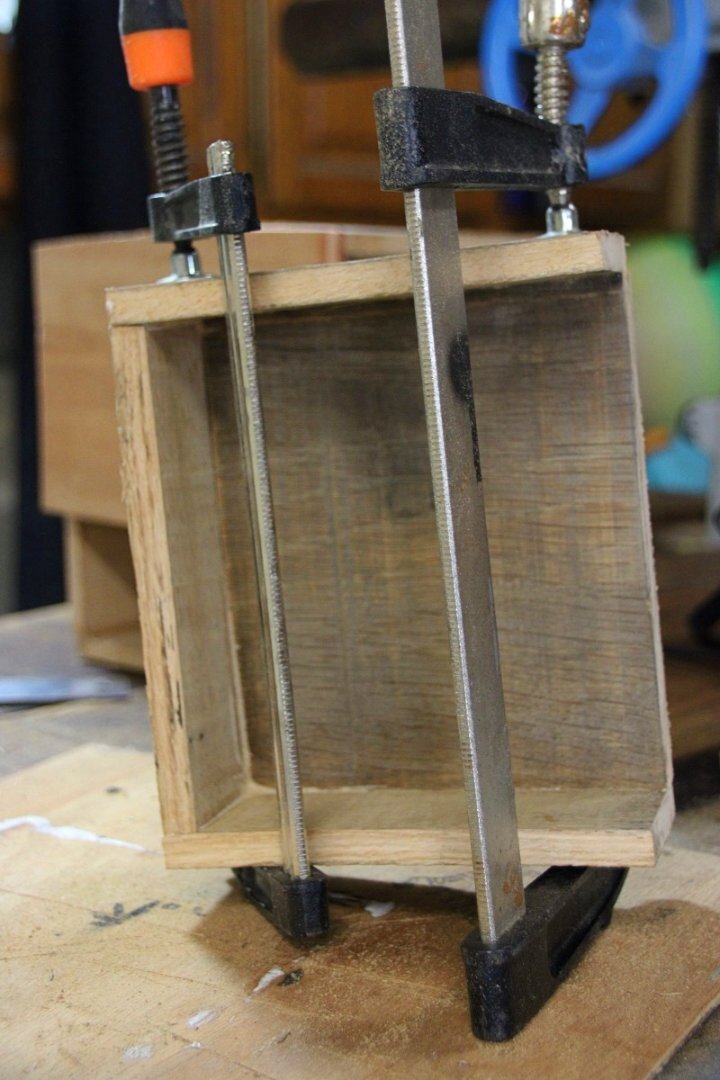

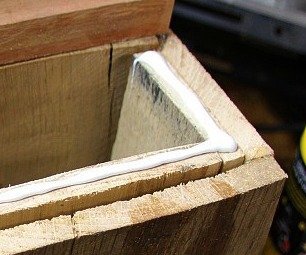

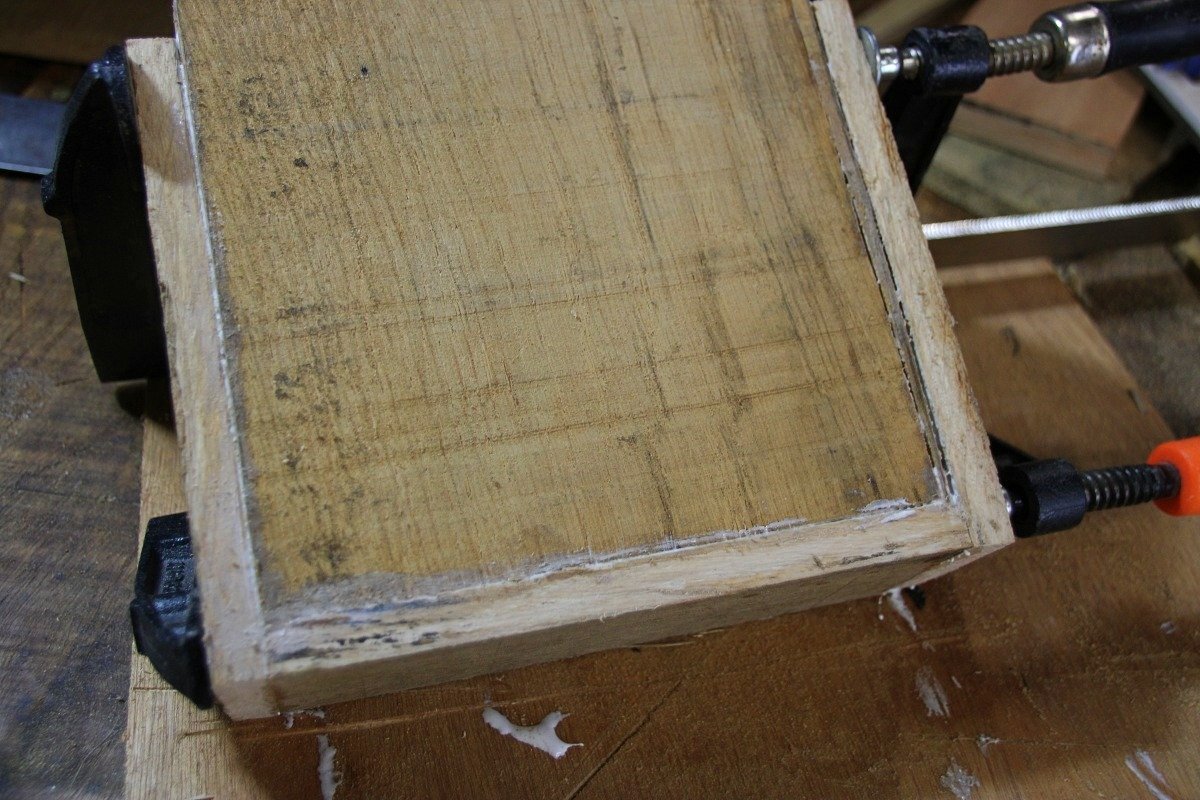

collage des côtés du tiroir du fond et derrière

pareil, je ne fait pas semblant avec la colle

étape 3

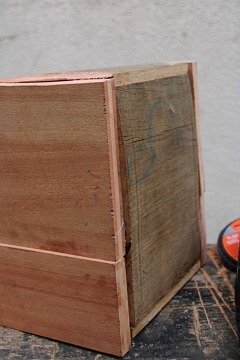

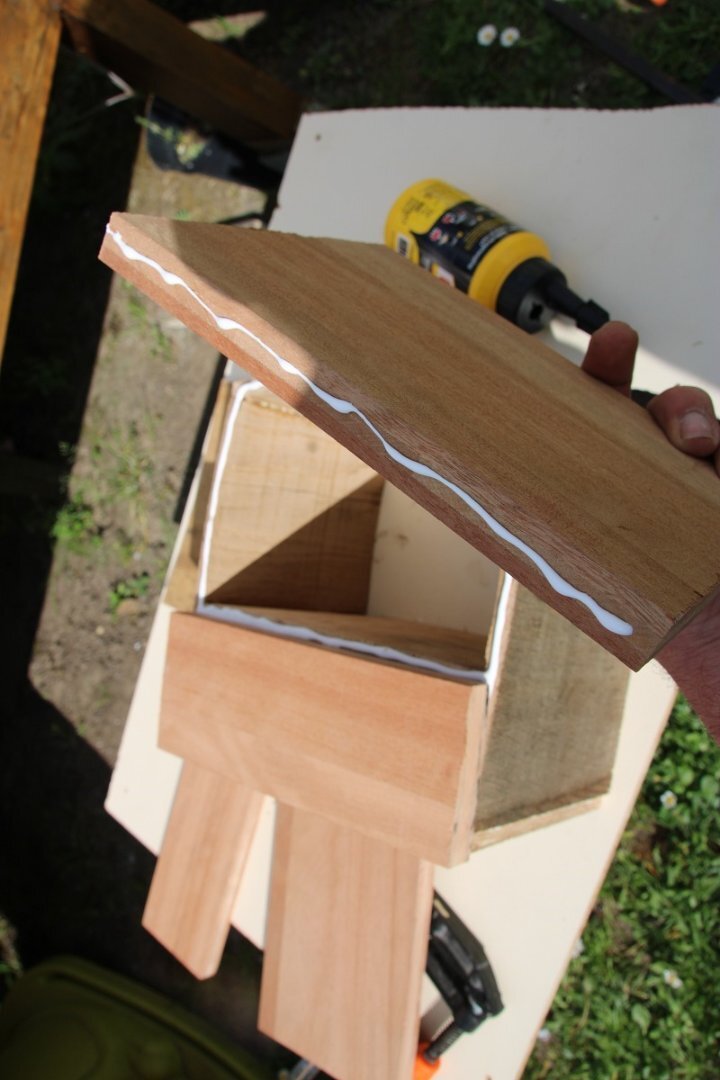

collage des face avant et arrière

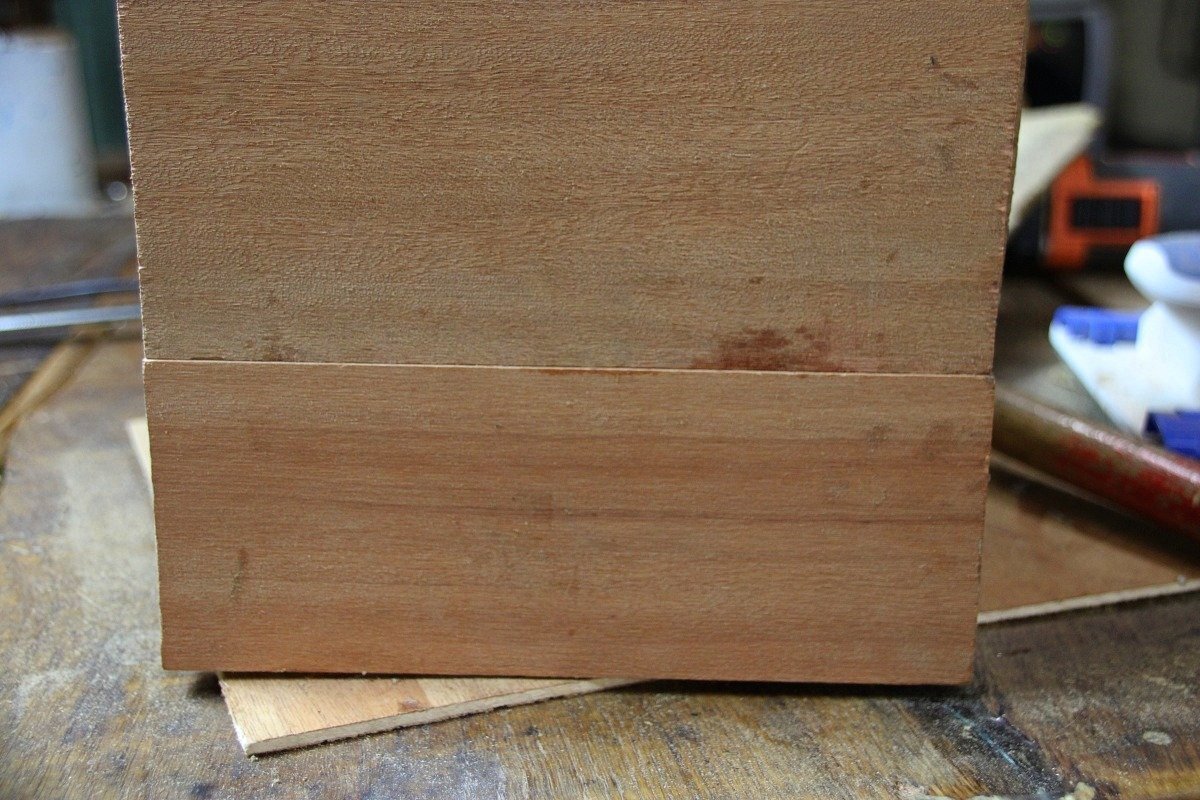

face arrière

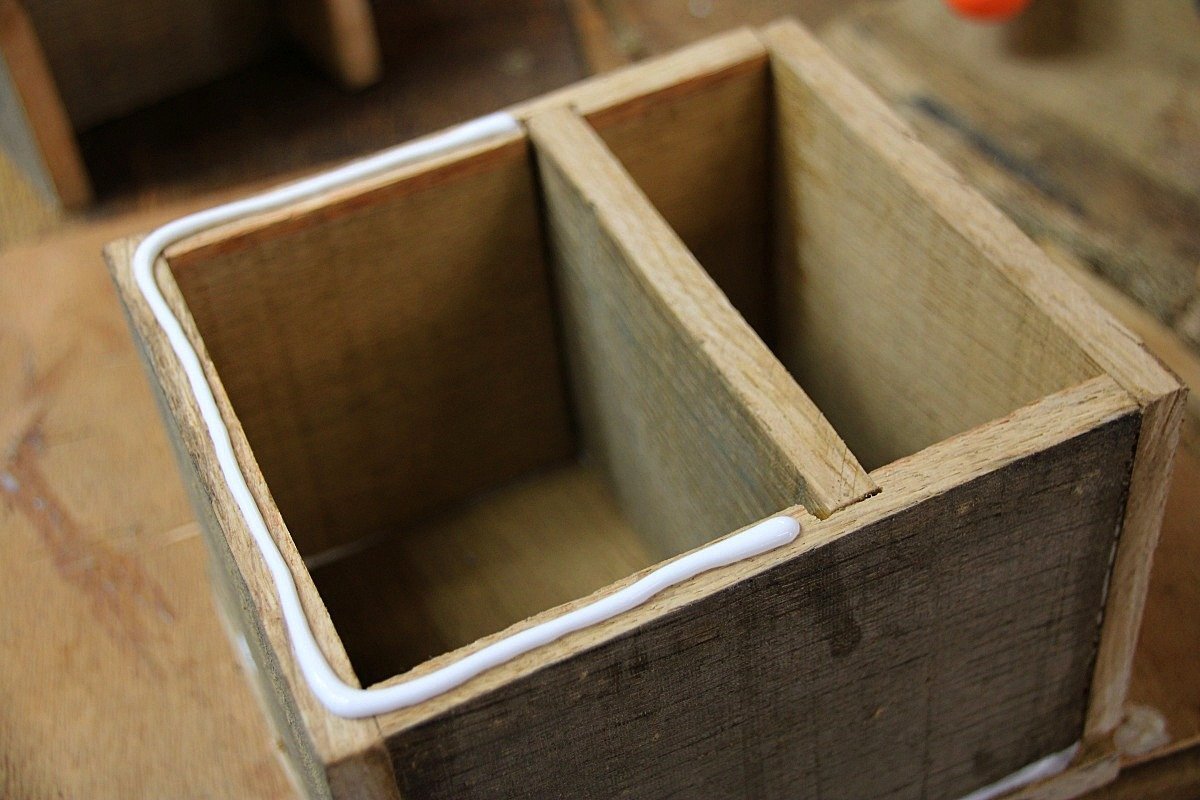

je met de la colle sur tout les côtés et plaque les deux morceaux

et colle également les deux morceaux ensemble

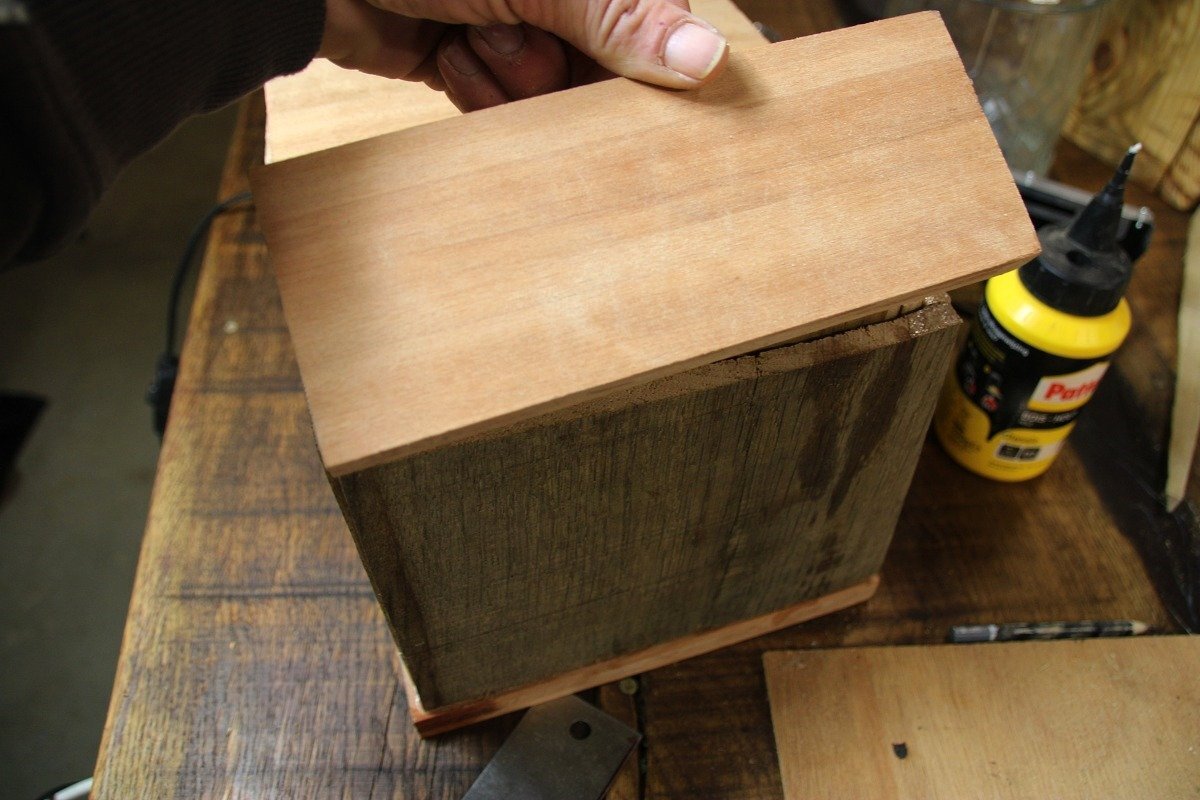

puis collage de la face avant

ATTENTION

ne pas mettre de colle au moceaux qui servira de tiroir

car sinon faut redécouper la colle^^

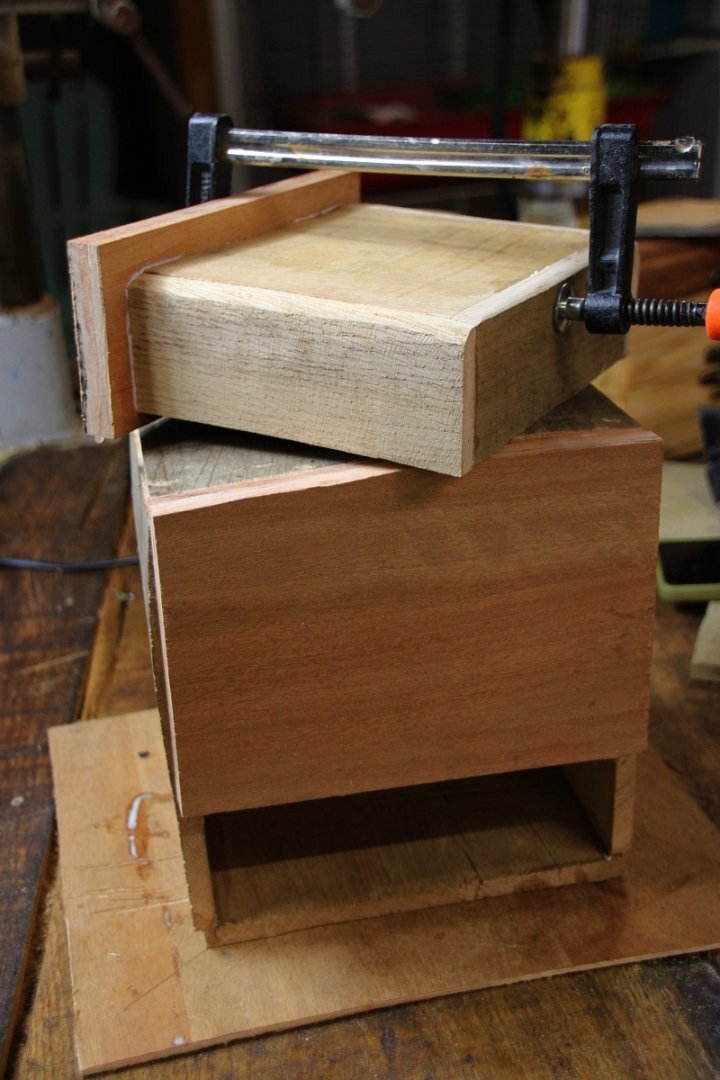

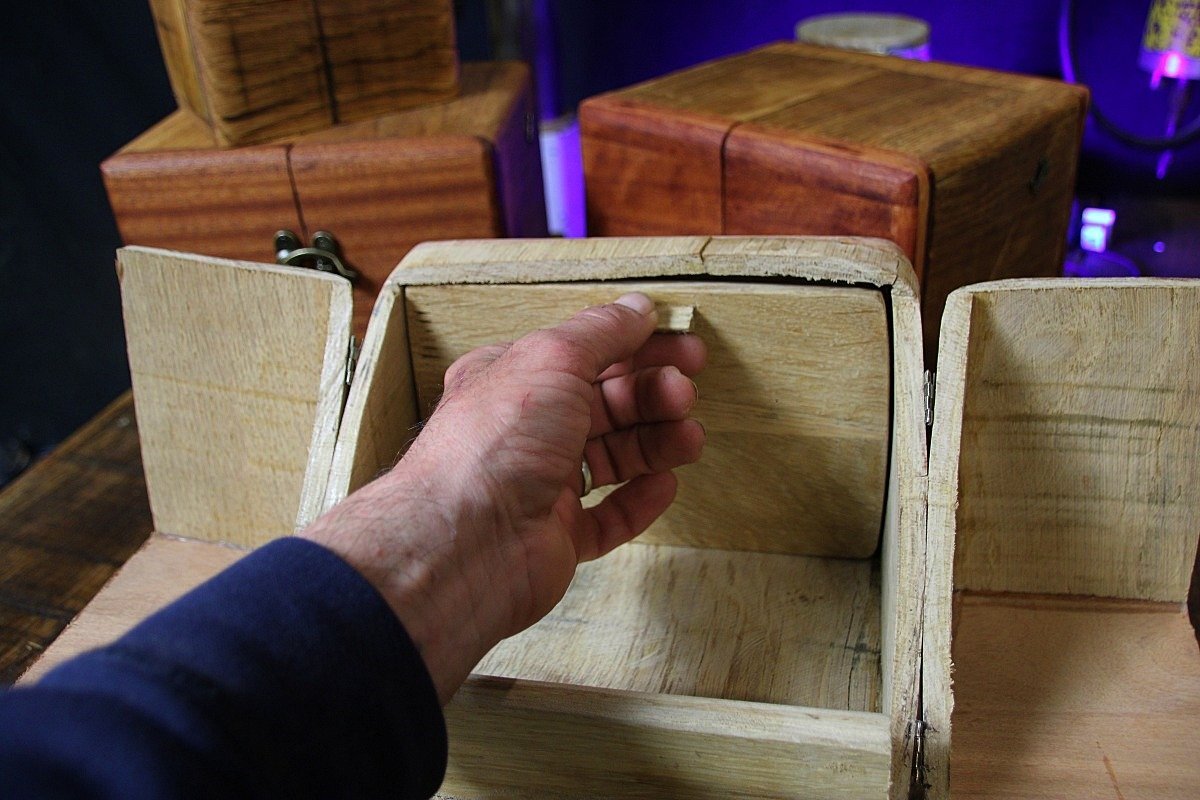

je pose le morceau du tiroir, uniquement pour avoir une bonne pression de serrage

les côtés de tiroir sont sec

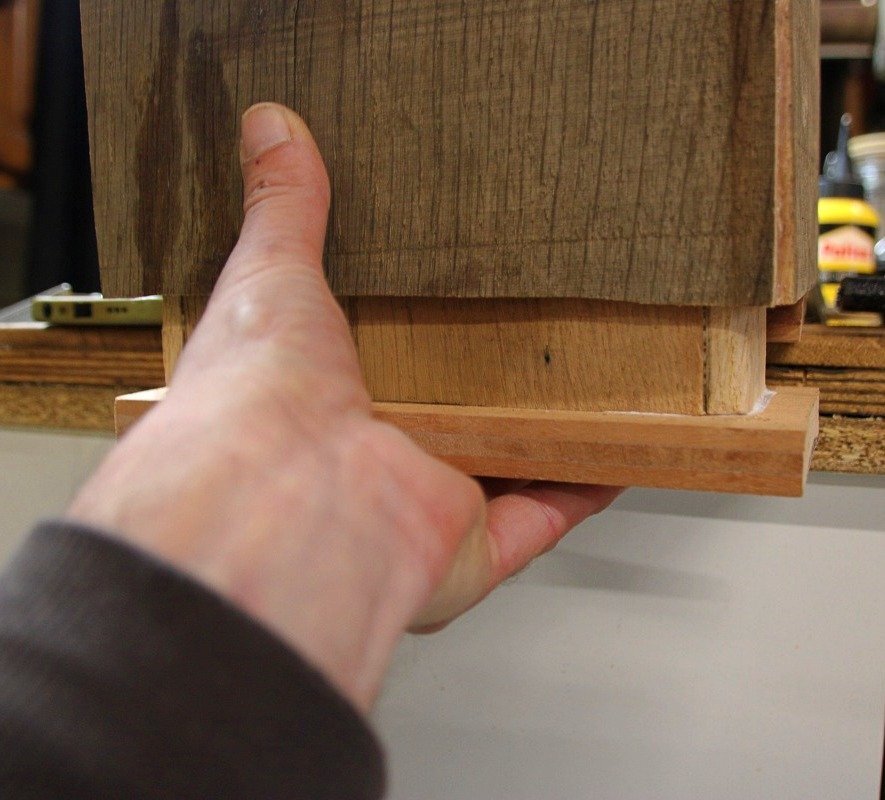

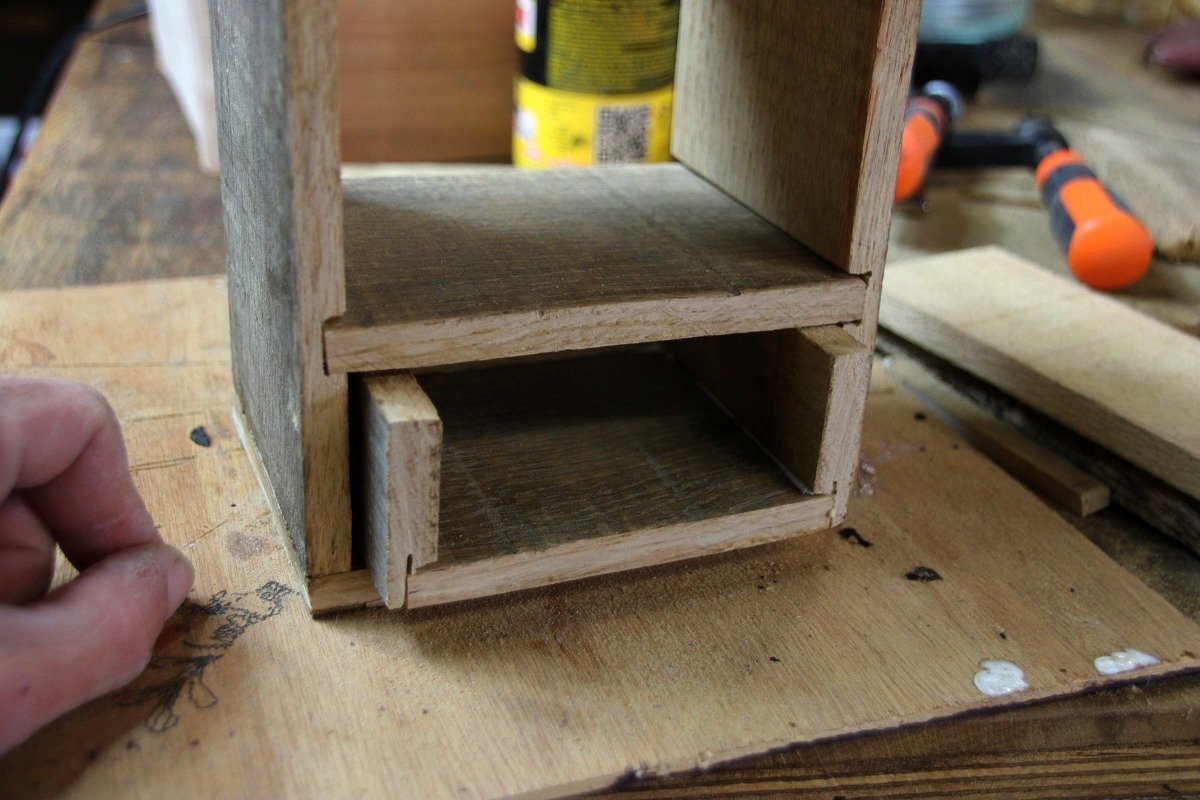

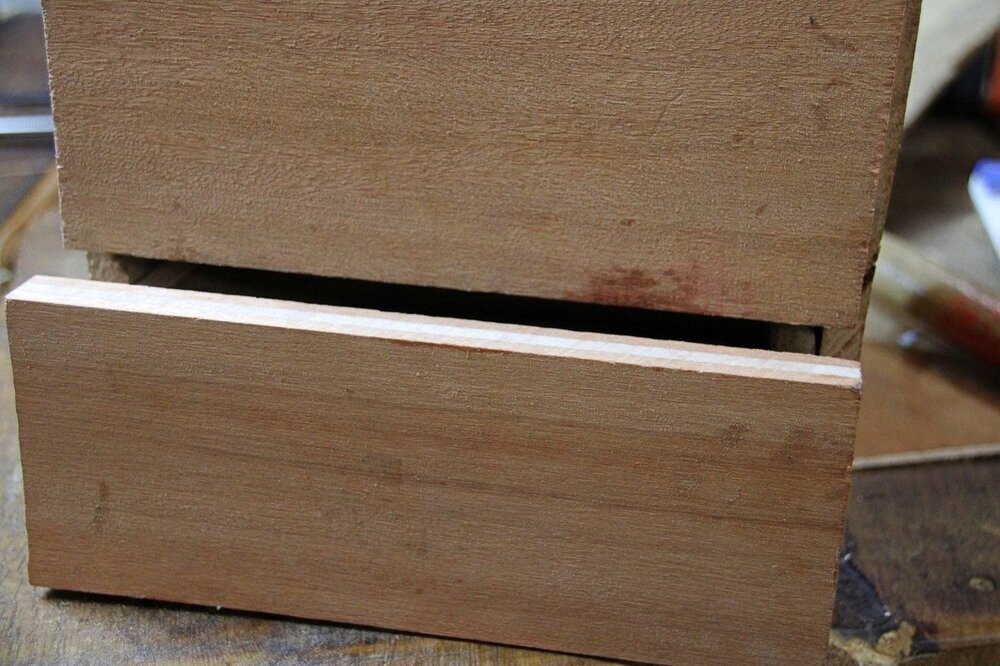

je l'insert dans son emplacement

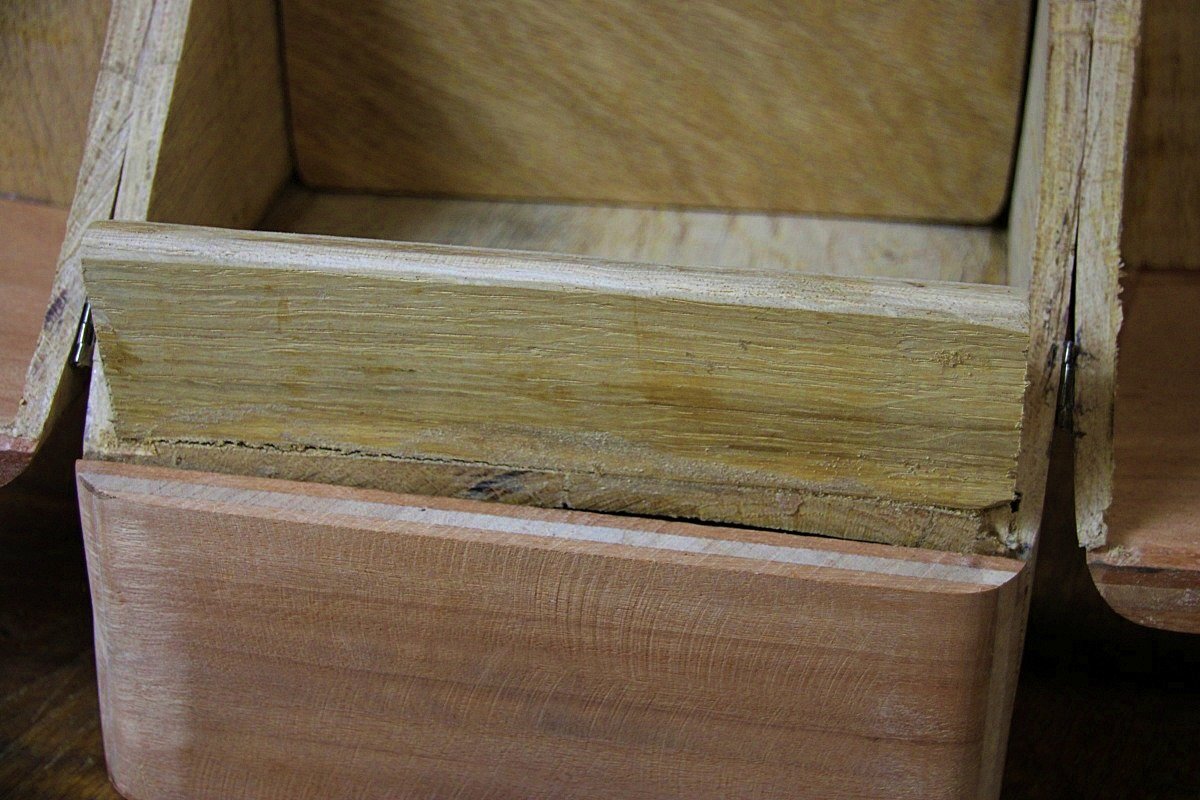

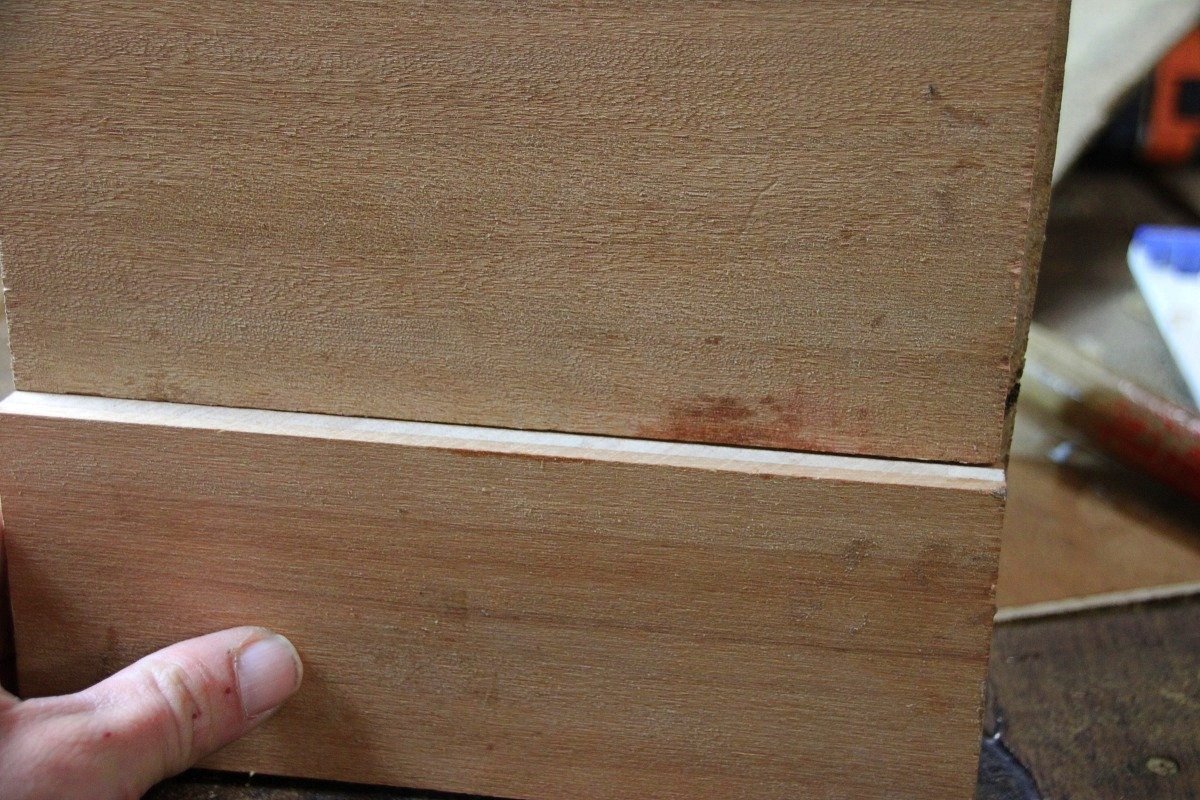

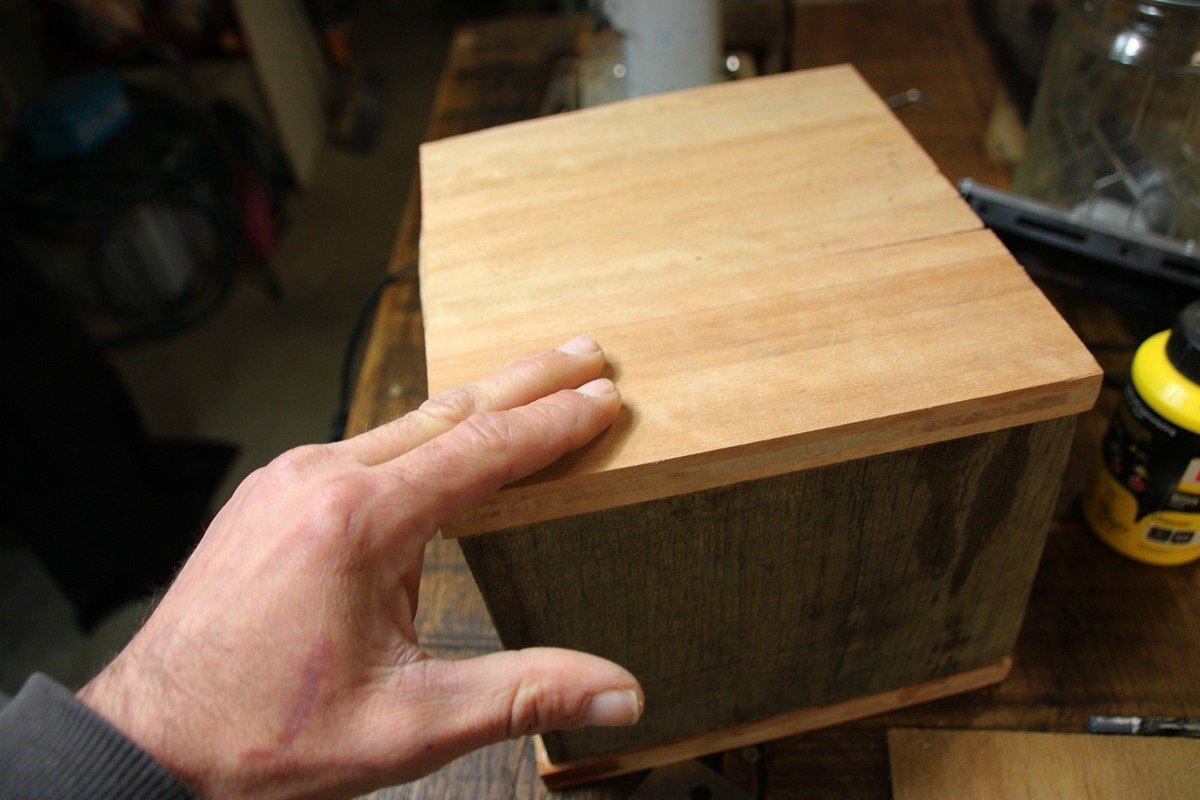

comme on pourrait croire qu'il faut raboter pour arriver au même niveau, mais je me reporte uniquement au niveau de la boite

pour avoir une ouverture "droite et facile"

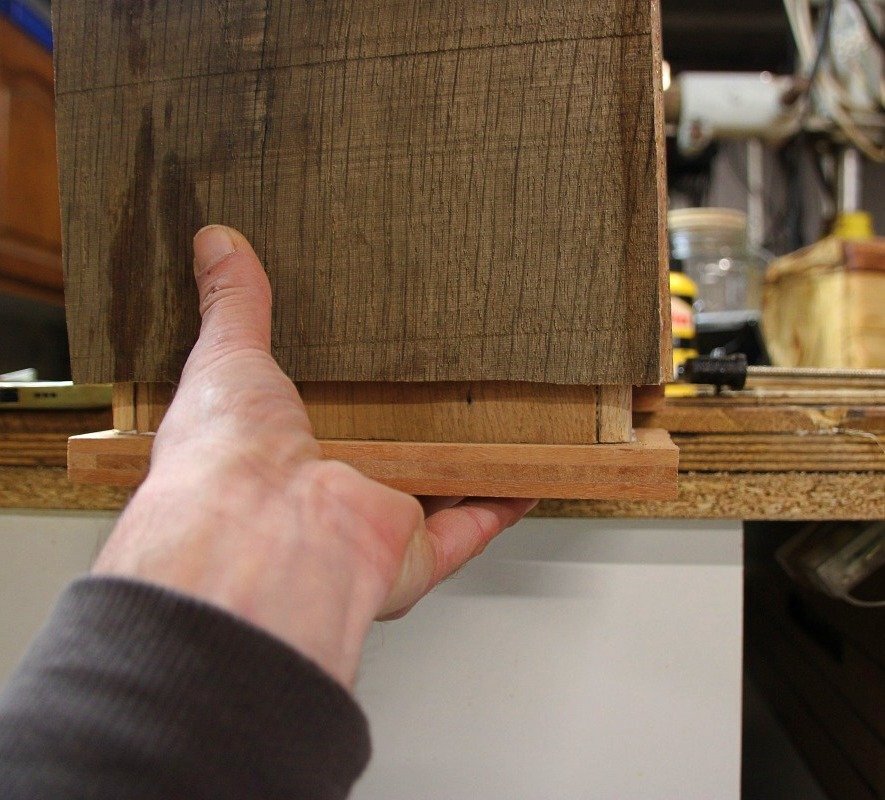

on pose le morceau délicatement

on appuie et on attends 2/3 min

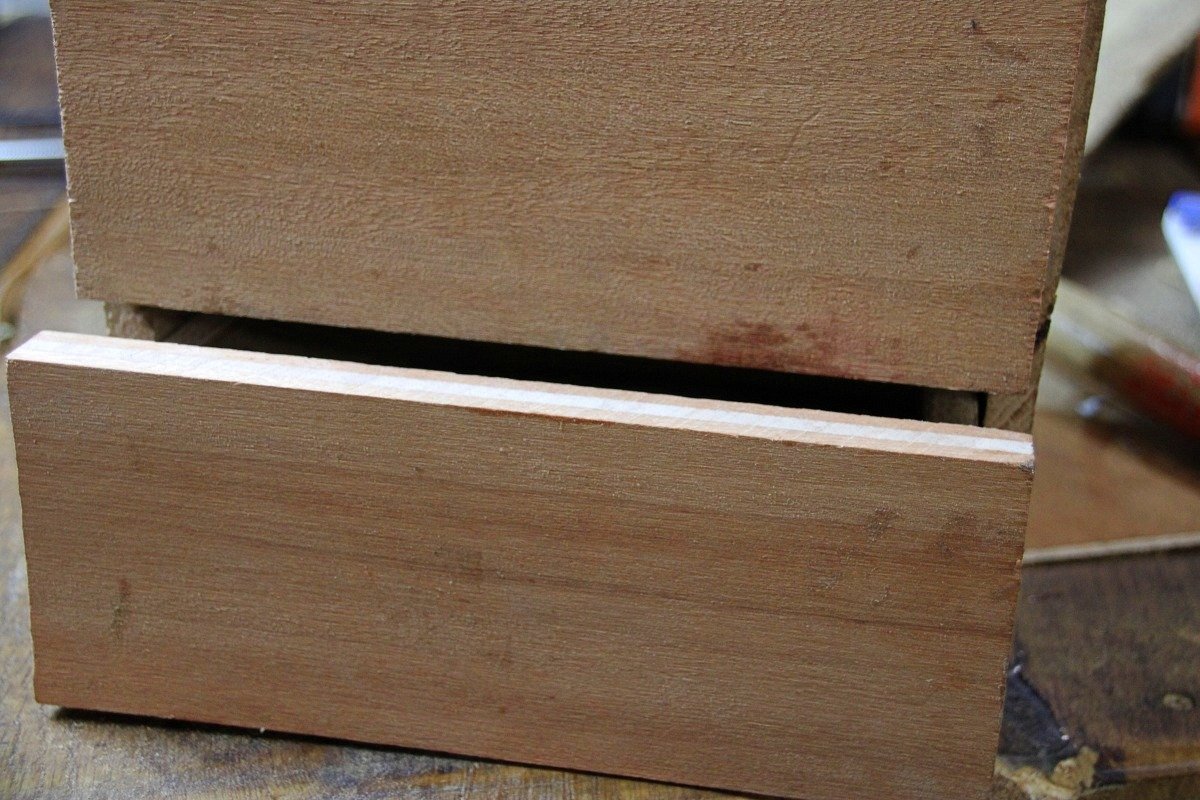

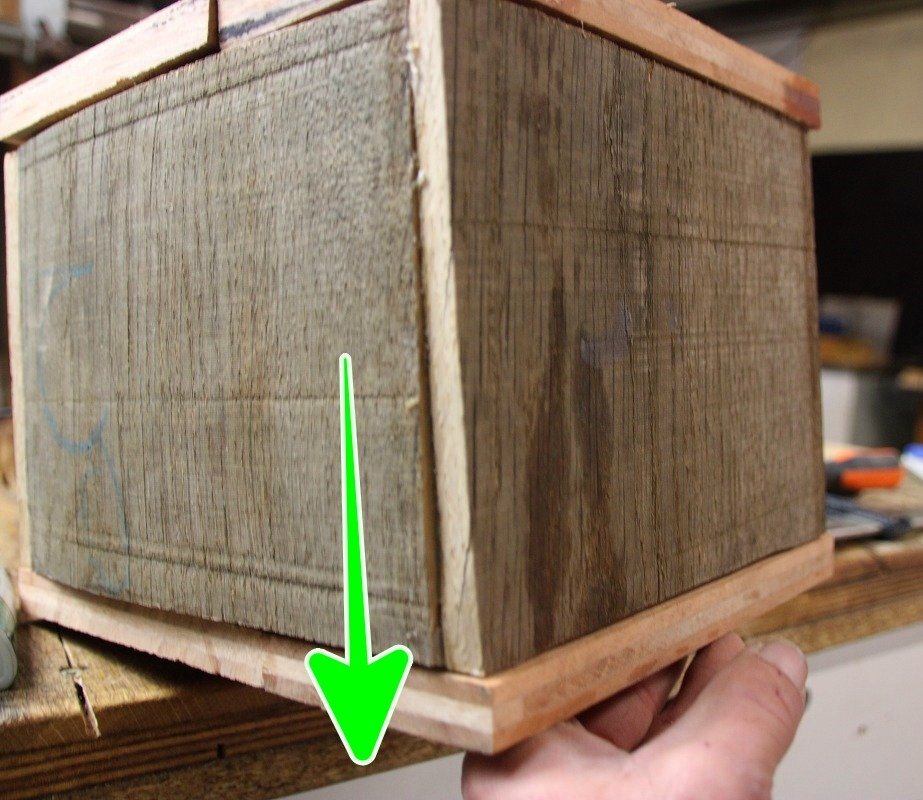

et on retourne la boite gentiment, dans le but de faire redescendre le tiroir et garder une ouverture au poil de luc^^

on laisse sécher

et crac, ça roule

comme papa dans maman

prochaine étape

Concerto en LA Majeur de meuleuse

on va tacher de rattraper les défauts ou jouer avec

puis il restera

--> ponçage de finition

--> ouverture du dessus

--> poses des charnières et loquets

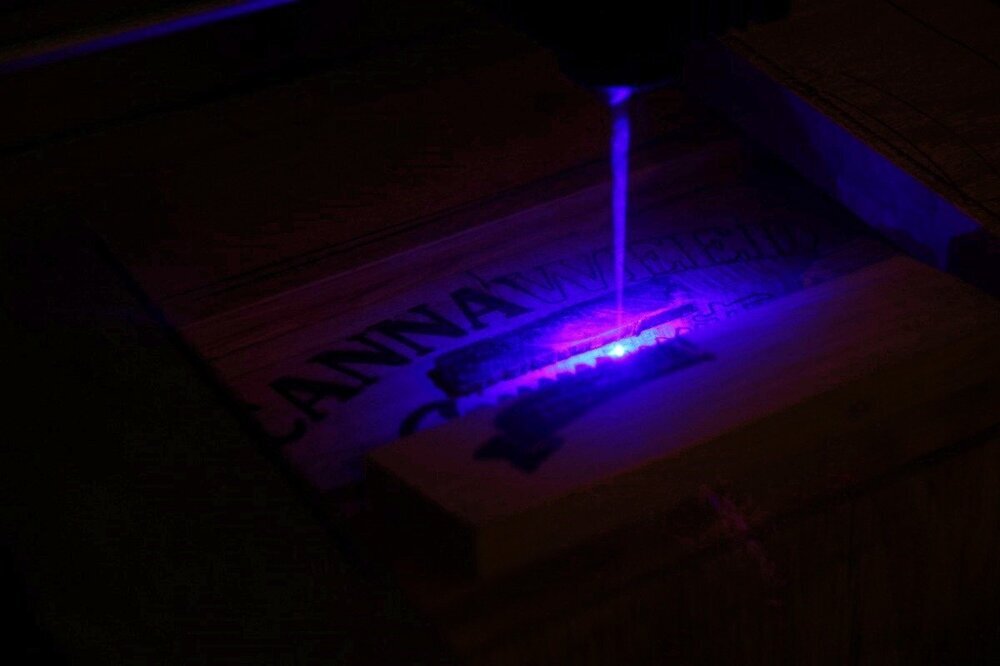

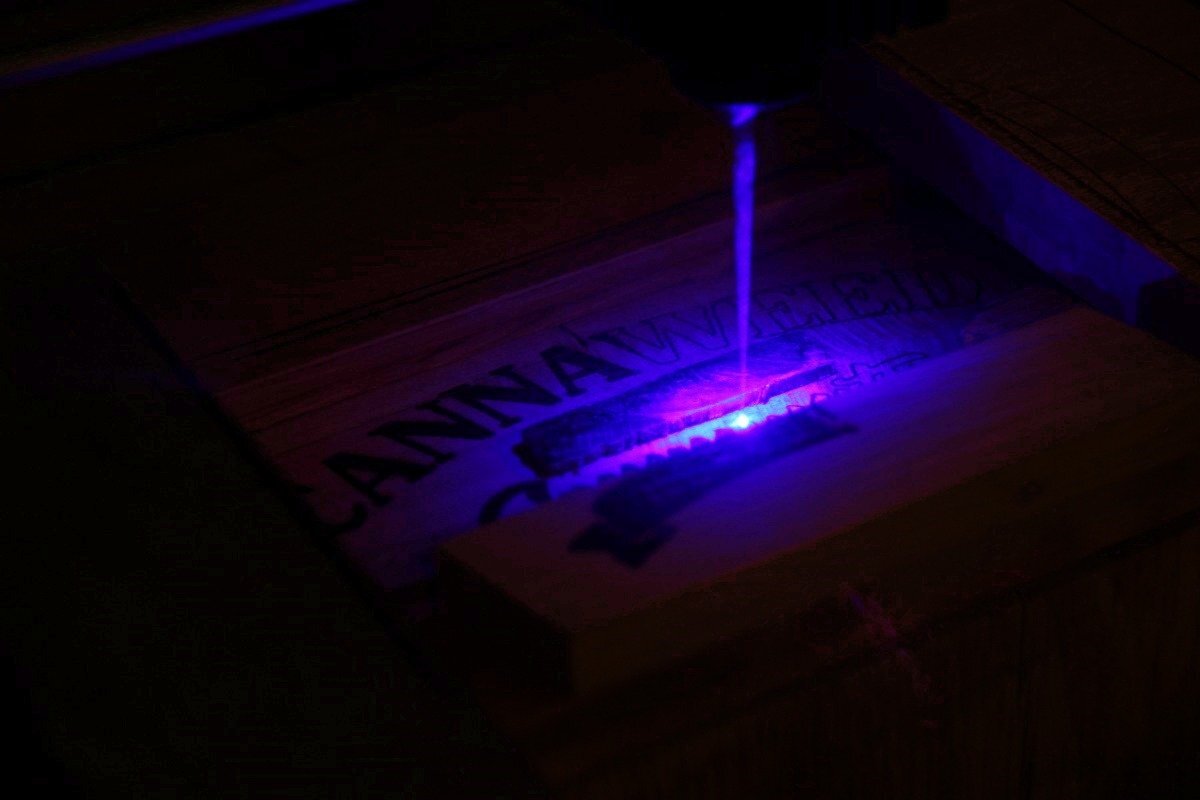

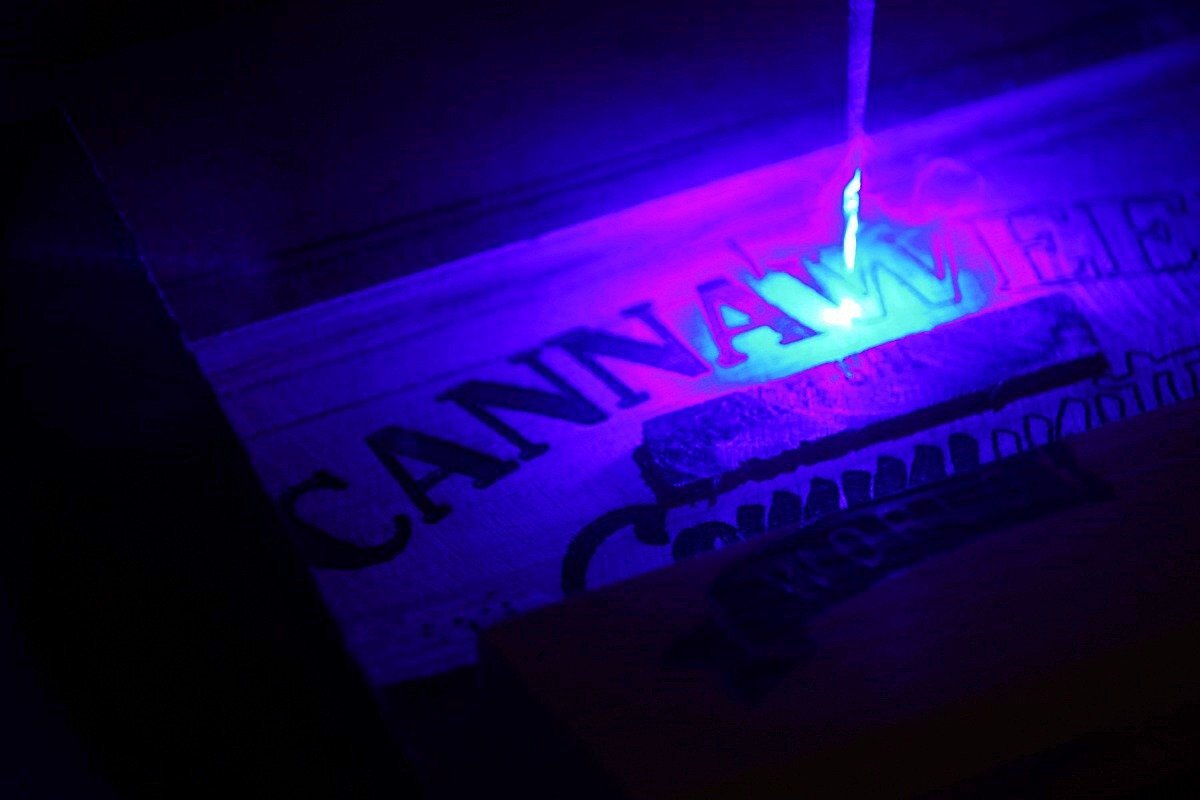

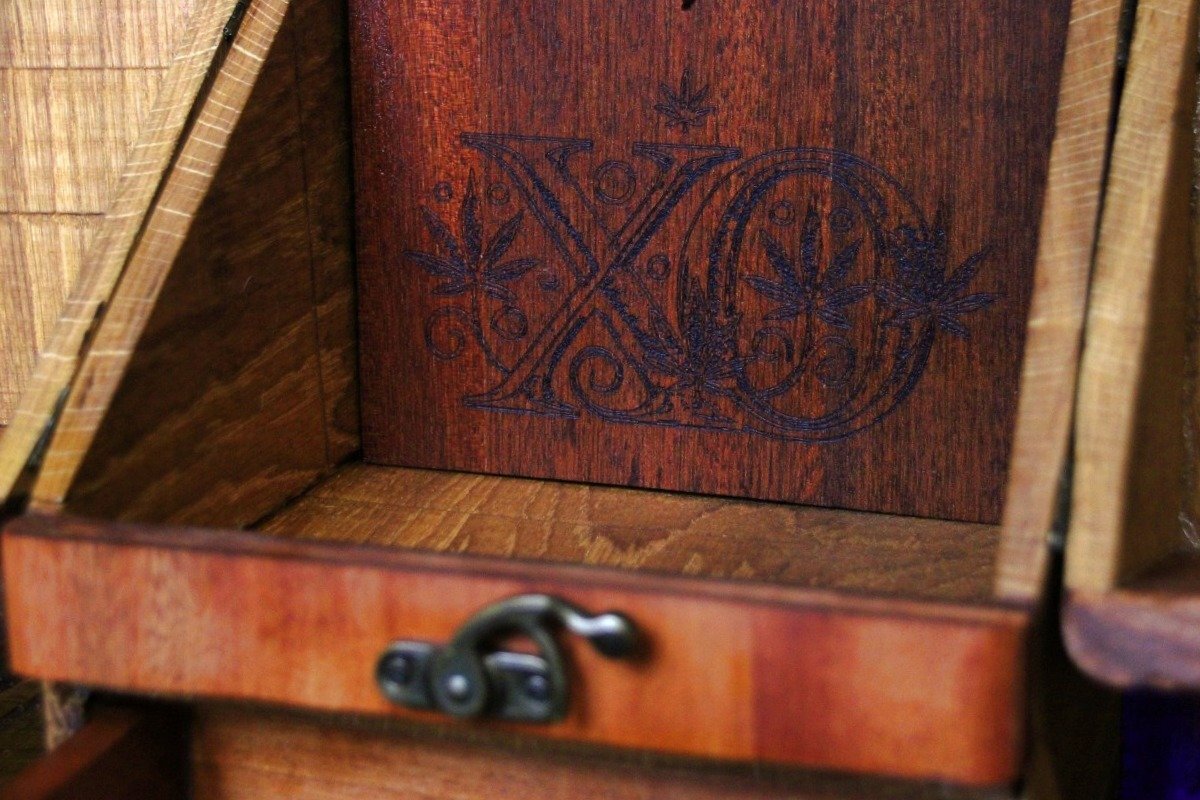

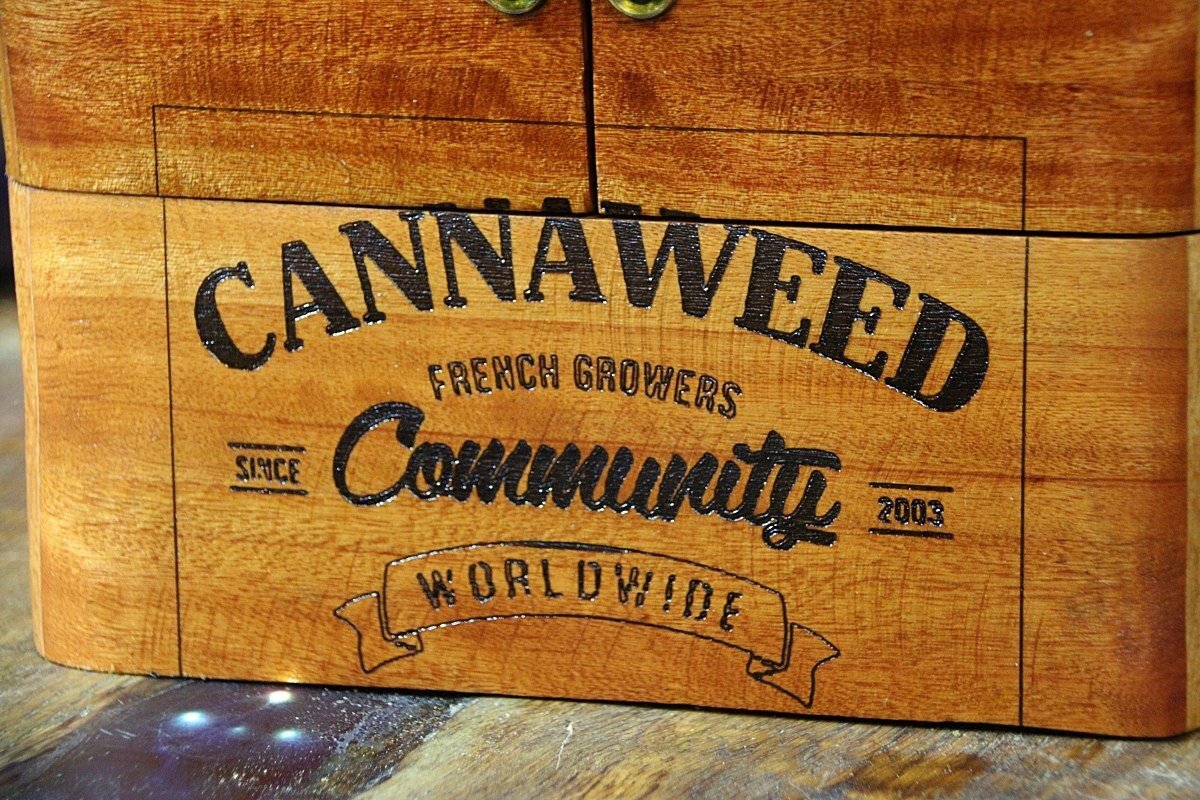

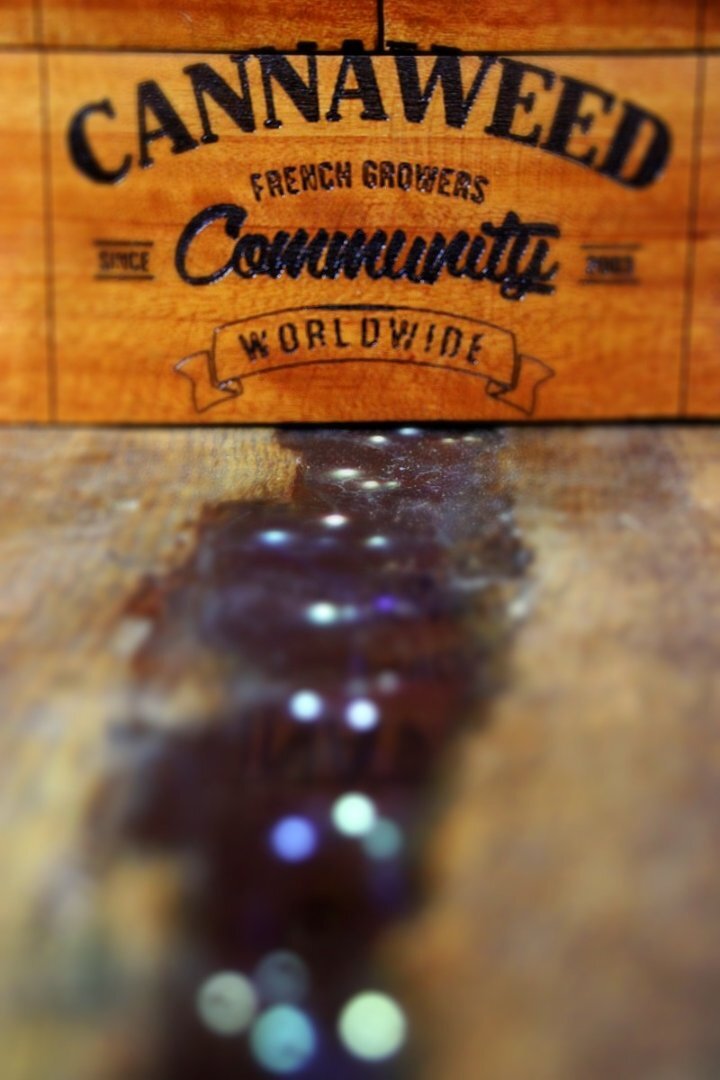

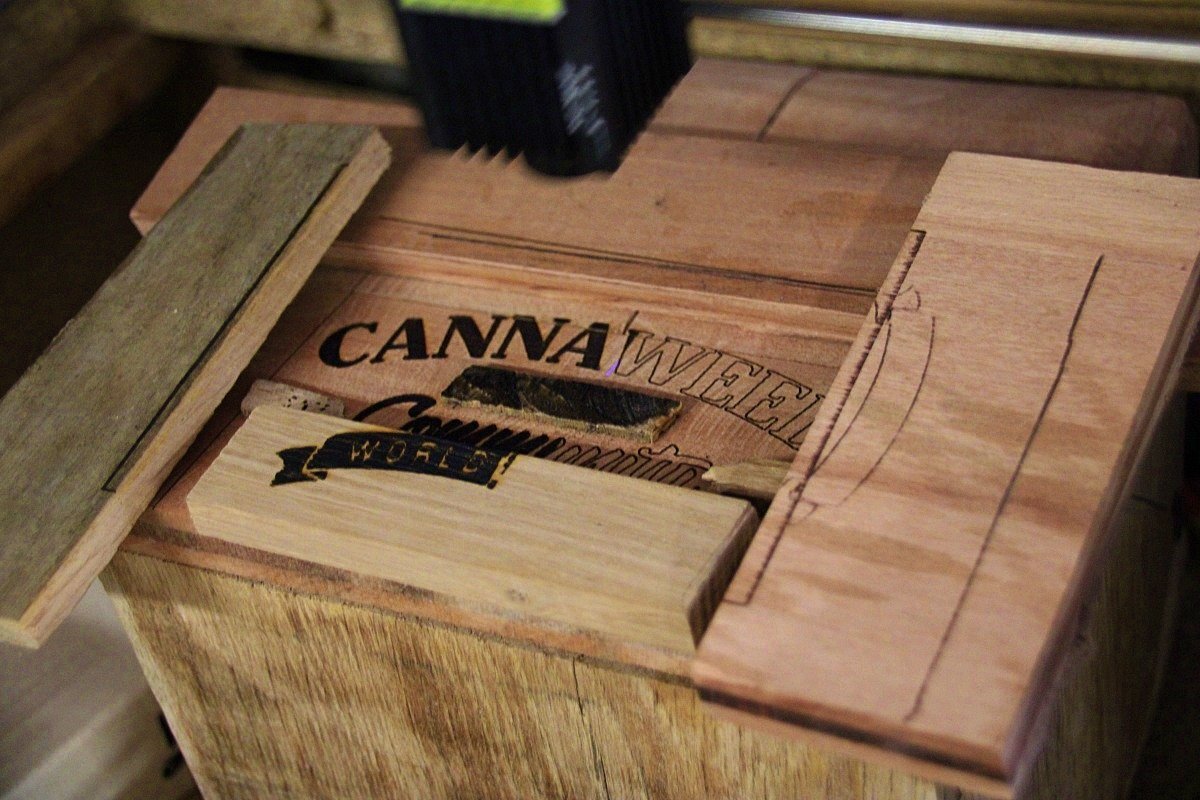

--> gravure si y a à avoir des gravures

--> badigeonnage d'huile

et on sera bien ✊

Bonne soirée les pot0s
++

Modifié avril 14, 2025 par NicoT

Sangfroid79 · avril 15, 2025

le côté rustique et la gravure donne super cool! la finition est bien stylée je trouve!

Par contre mes vagues souvenirs en menuiserie me font me poser la question de comment tu as monté ta boite???🤔 (d'après les veines et le coeur des planches?) car si ma mémoire est bonne, il y'a une histoire de déformation avec le temps?

Et puis je me suis aussi demandé si tu aurais pas avantage à faire une rainure et une crête pour assembler les faces et les fond?🤔

ça demande un peu de matos spécifique, mais tu gagnerais peut-être en solidité, ça fait longtemps que tu les fait? Pas eu de soucis avec les anciens modèles?

Super original en tous cas!👍

NicoT · avril 17, 2025

🅈🄾

Les bricolos

ça roule ??

Quoi de neuf Docteur ?

"bah on a été en boite chasser la lapine

mais on est revenu avec entre les pattes"

....

bref Osef, revenons à la conception d'une de mes boite

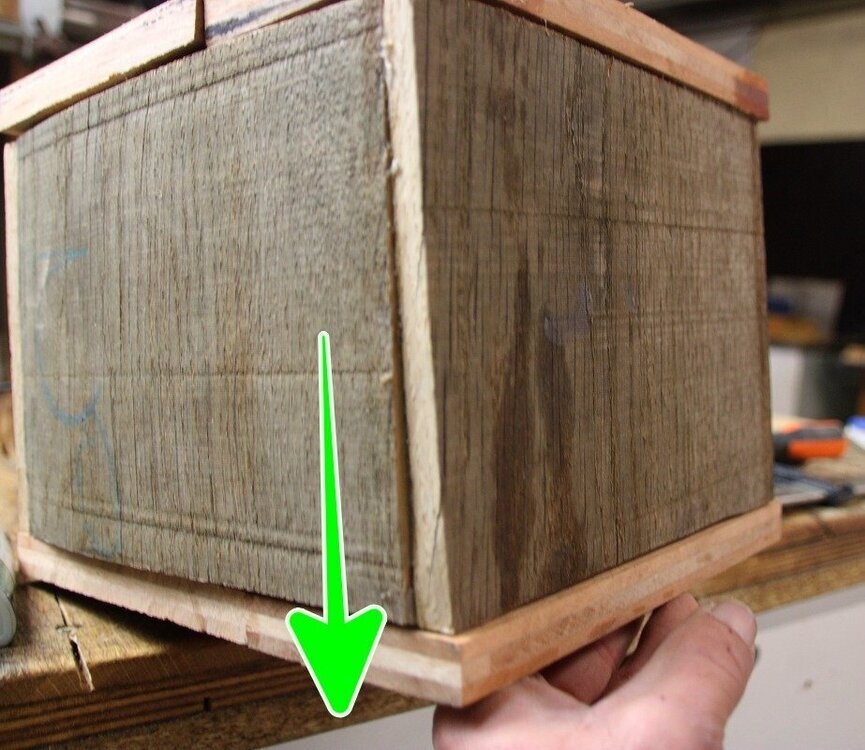

je m'étais arrêté au moment de devoir tenter de rattraper les courbures des planches, mais sans chercher à obtenir quelque chose de totalement rectiligne et obtus...

les frites en allumettes c'est pas mon truc, je préfère le "rustique"😝

Le 15/04/2025 à 18:13, Sangfroid79 a dit:

le côté rustique et la gravure donne super cool! la finition est bien stylée je trouve!

oui rustique 😝

mais heureusement t'as pas vu les premières

et je les aime tout autant^^

Le 15/04/2025 à 18:13, Sangfroid79 a dit:

le côté rustique et la gravure donne super cool! la finition est bien stylée je trouve!

Par contre mes vagues souvenirs en menuiserie me font me poser la question de comment tu as monté ta boite???🤔 (d'après les veines et le coeur des planches?) car si ma mémoire est bonne, il y'a une histoire de déformation avec le temps?

Et puis je me suis aussi demandé si tu aurais pas avantage à faire une rainure et une crête pour assembler les faces et les fond?🤔

ça demande un peu de matos spécifique, mais tu gagnerais peut-être en solidité, ça fait longtemps que tu les fait? Pas eu de soucis avec les anciens modèles?

Super original en tous cas!👍

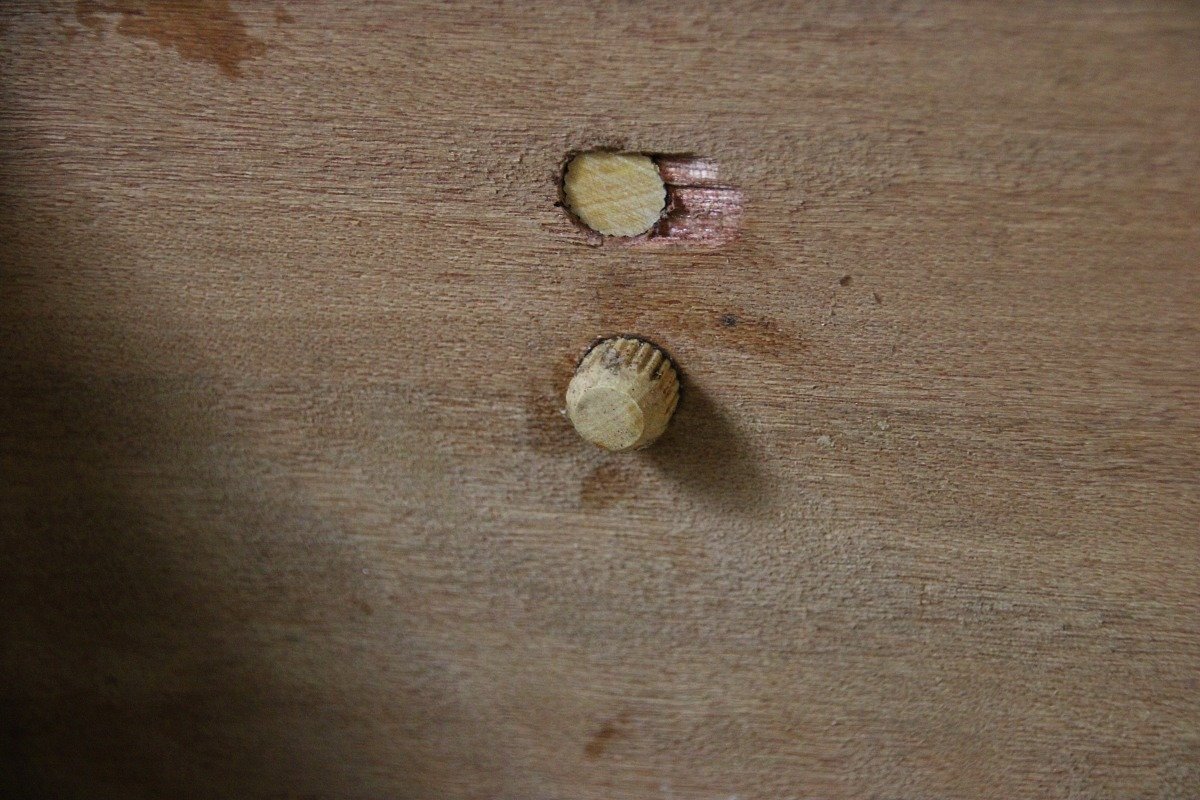

j'ai commencé en assemblant des morceaux de pin massif de 2,5cm d'épaisseur, tout en cheville...0 vis

et c'était joli marrant mais hyper chiant à faire sans de bon outils spécifique

je je ne fais pas non plus d'angle à 45° pour les côtés

je veux volontairement voir les teintes diffèrent du bois

et je sais par avance qu'avec mes morceaux pas droit, j'obtiendrais des angles déguelasses

faire des rainures et crêtes pourquoi pas mais même probléme de courbures des planchettes découpées

etsincèrement découper des planches toutes plates, droite et sans défauts, j'aime pas ça , j'y peux rien c'est un peu comme dans ma cave en fait

une asymétrie organisée et assumée^^

je viens de terminer ma 18ème, et pour le moment j'ai personnes qui s'est plaint de casse^^

mais bon pour mettre les choses à leur place....

je me répète mais je suis tout sauf PRO et je ne prétend pas que mes boites soit de la balle😝

elles pourraient c'est sur être mieux et à chaque que j'en commence une j'essais de faire mieux à chaque fois mais sans partir dans des délire que je n'arriverais pas à maitriser

Comme le grow^^

et puis des fois je me plante et là ...je gueule :bye:

mais là du coup y a un moment que j'ai gueulé 😋 :ptdr:

reprise d'ou , on en était!!

c'est à dire

là!

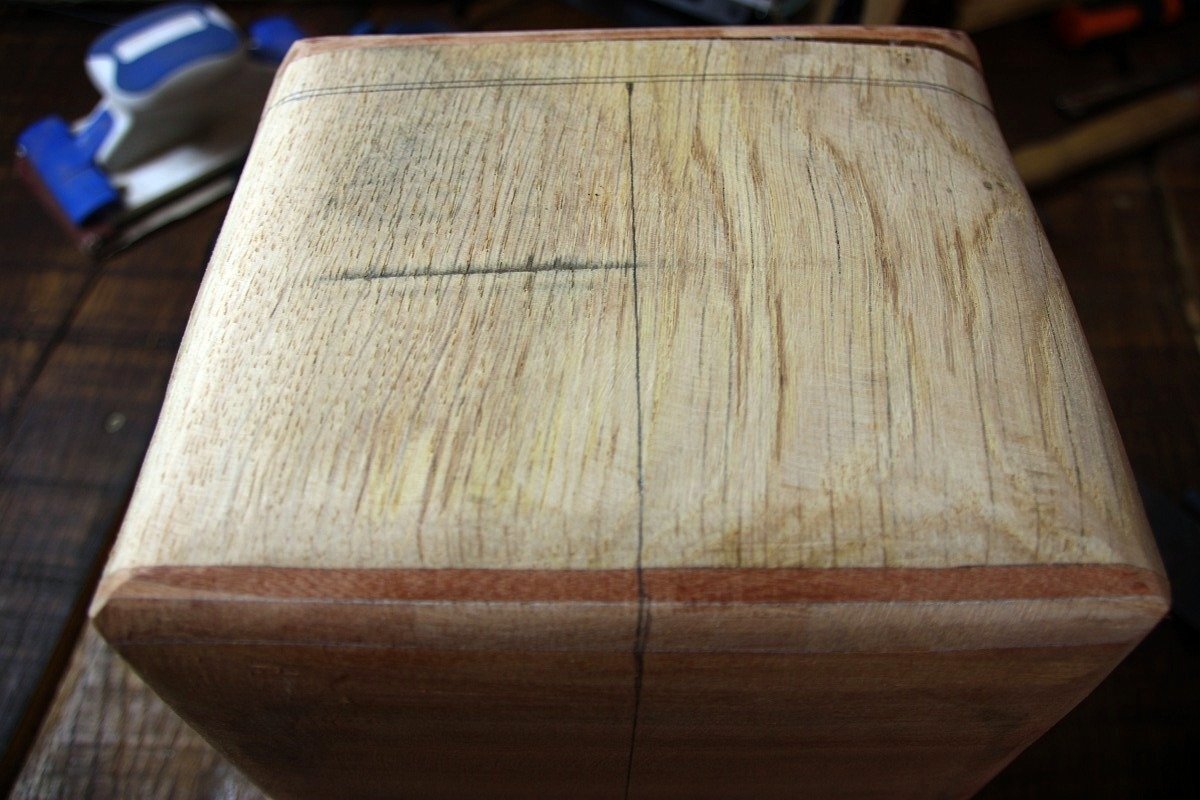

un cube au arrêtes rondes

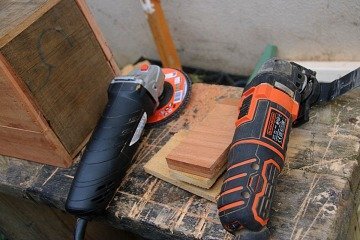

outils de travail

meuleuse et découpeuse vibrante

Une heure après

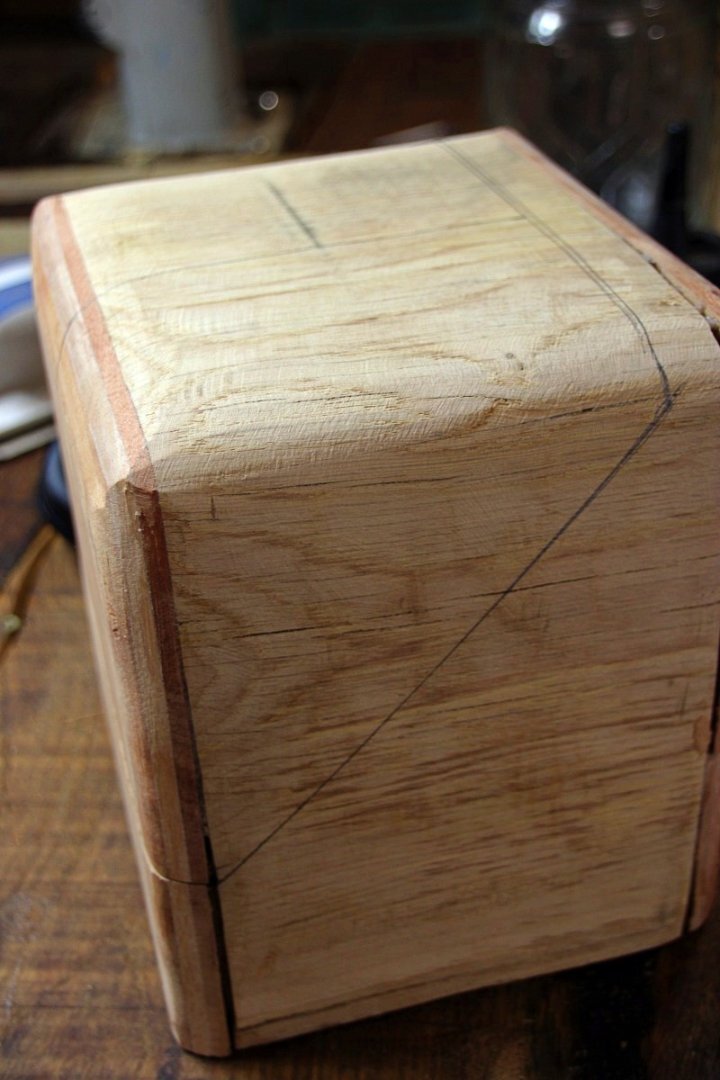

traçage des découpes de l'ouverture :

découpage en y allant piano piano et mm par mm, car le moindre dérapage marquera l'ouverture et derrière c'est quasiment pas rattrapable

je m'en fout si c'est pas droit, mais j'aime que ça se ferme et ouvre bien

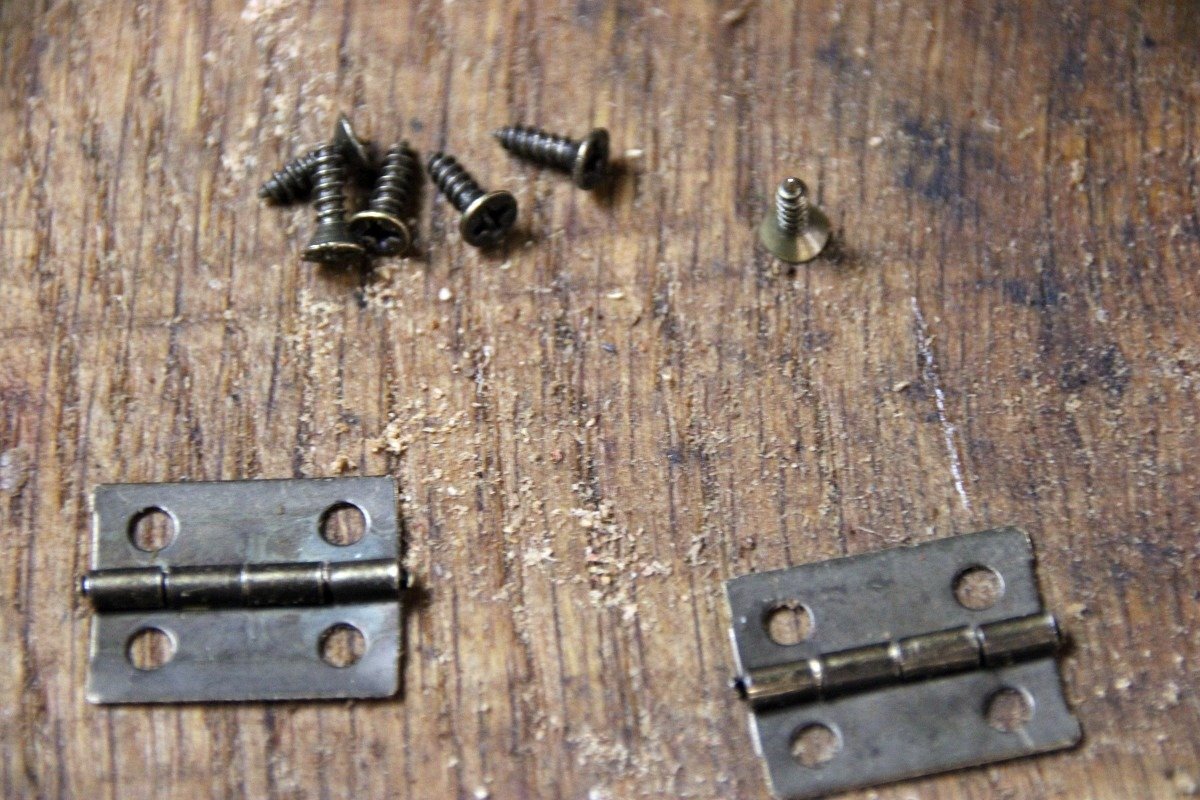

je sors charnières et vis prévues à cet effet

on installe, deux de chaque côtés

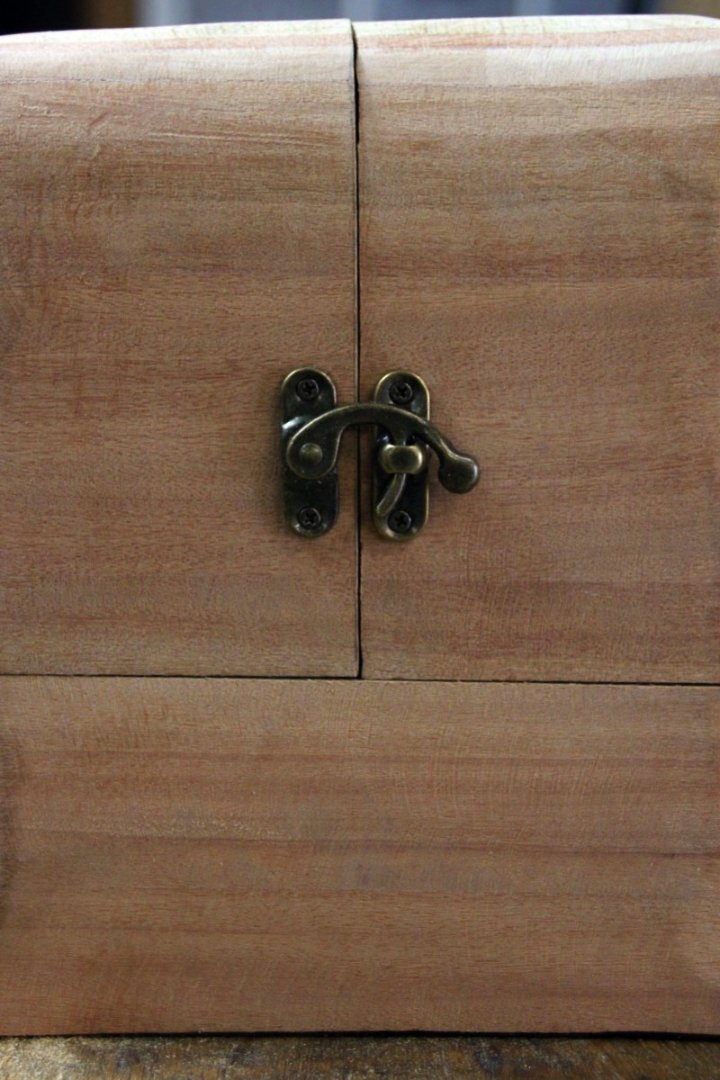

le verrou

sur les prochaines j'aimerais créer un verrou unique qui vienne bloquer les porte du dessus et le tiroir

j'ai une idée mais faut que je test...

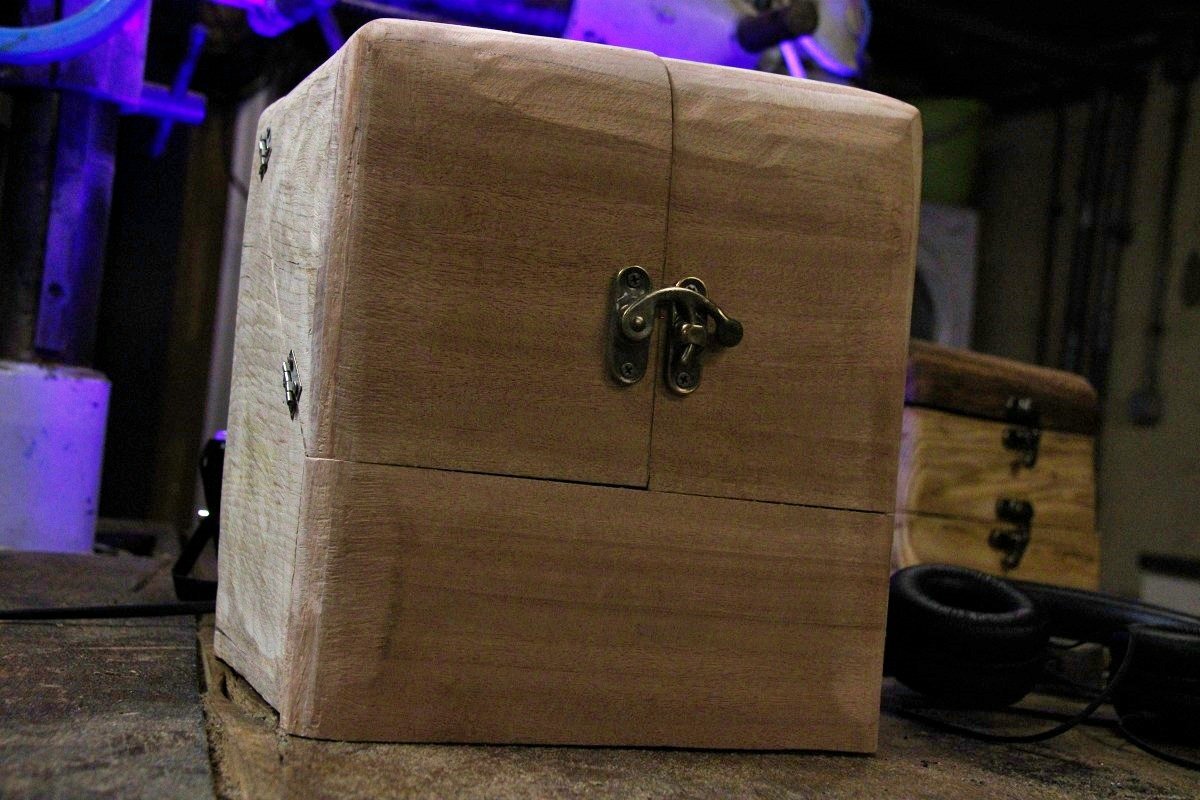

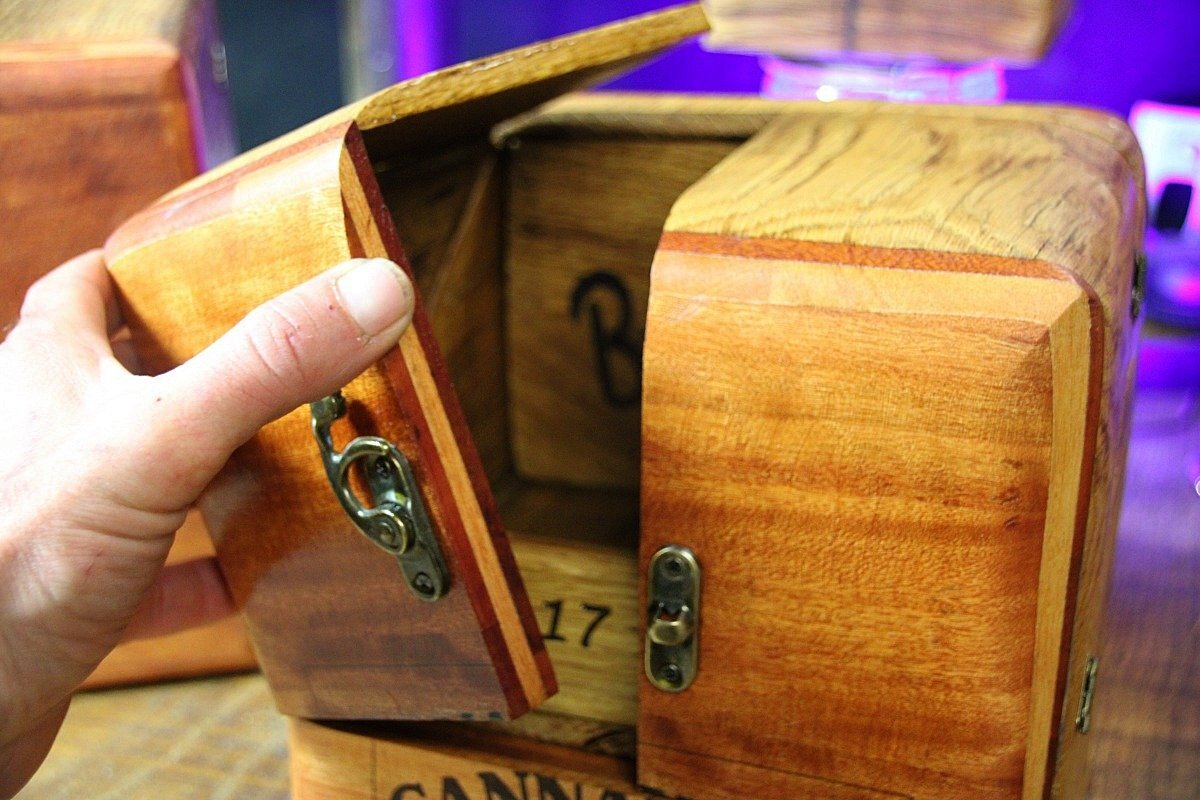

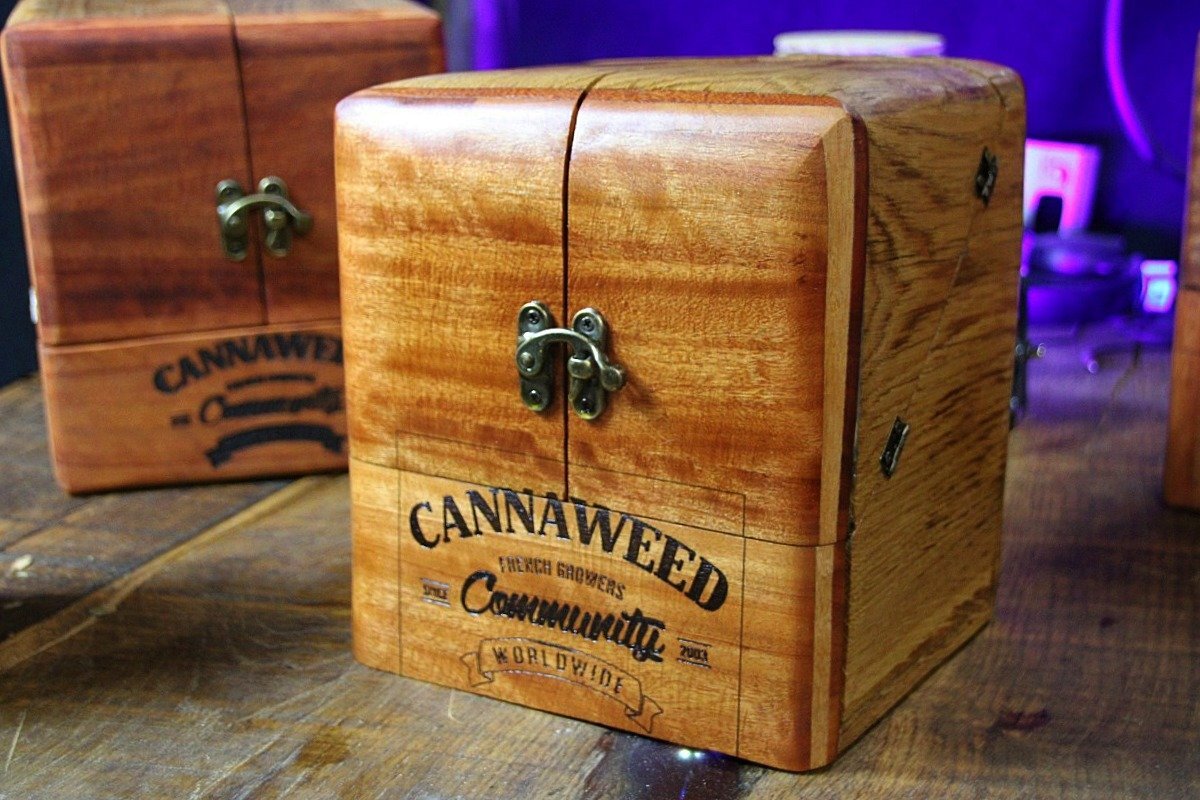

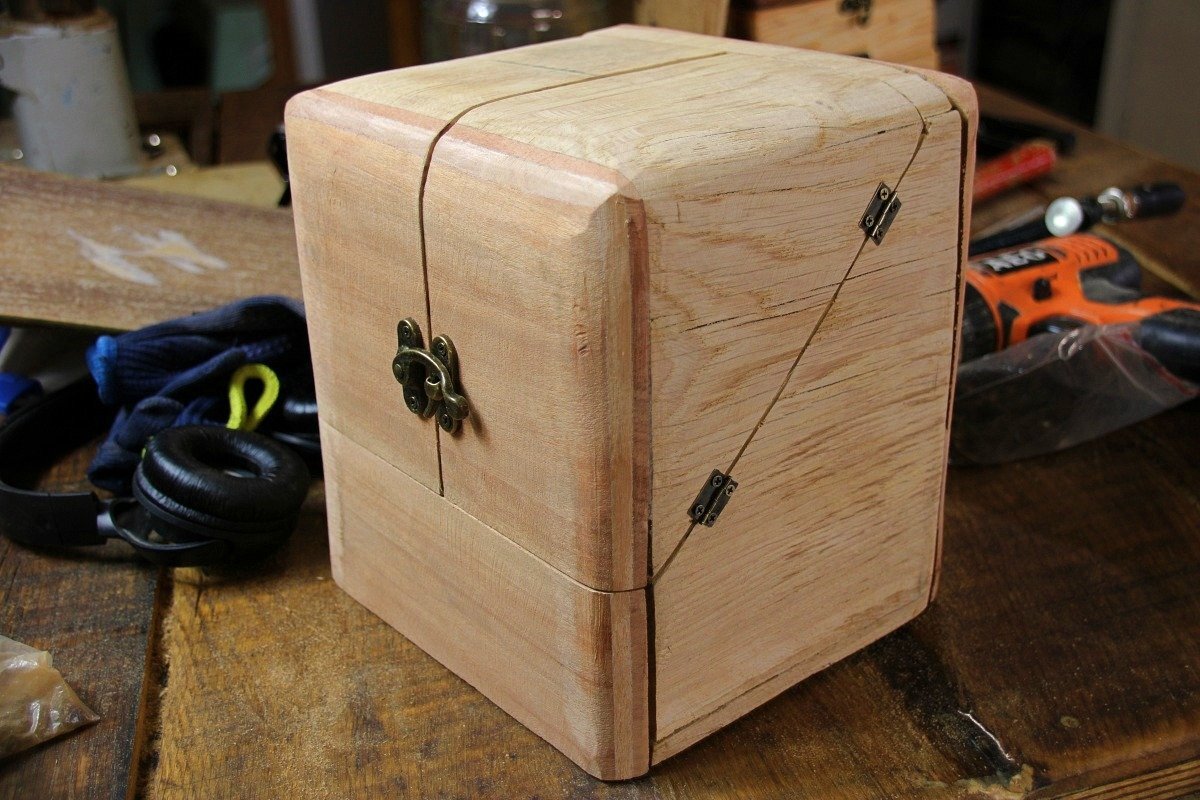

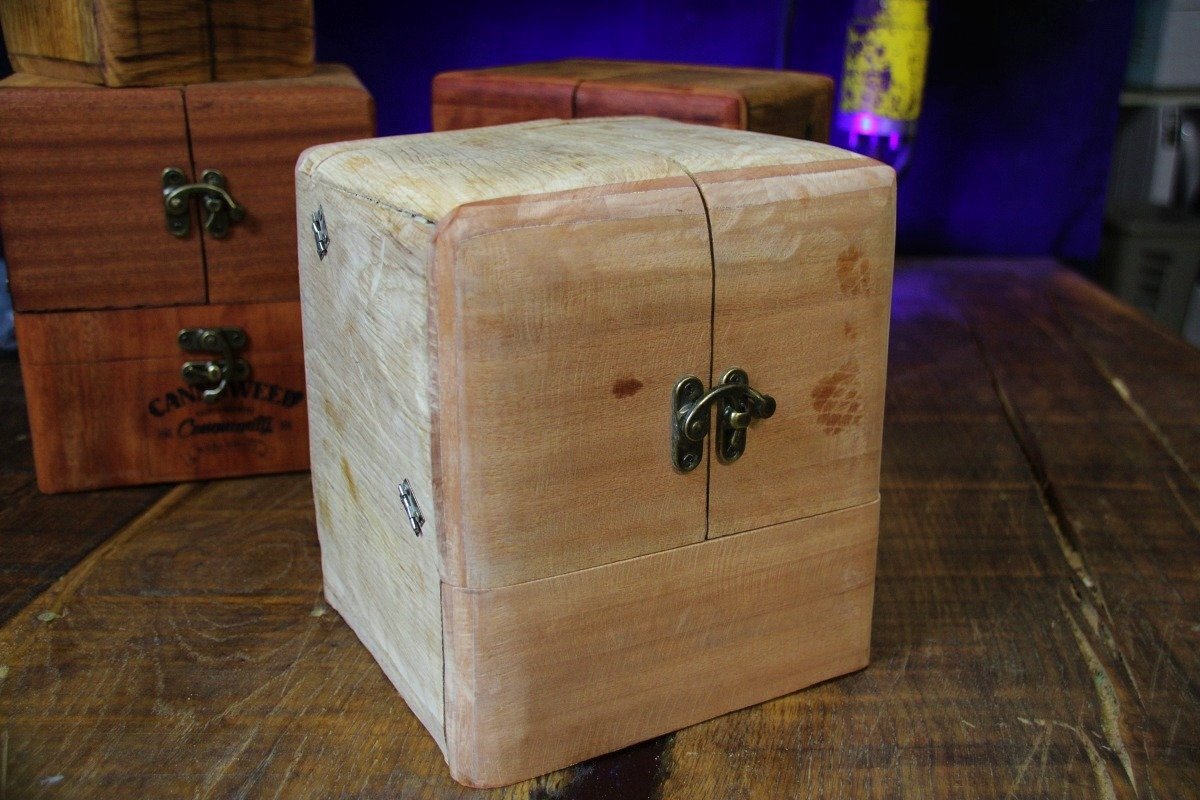

Tataaaaaa!

et comme hier j'ai eut une idée en déconnant avec des potos en off

faire la même boite mais en version "mini" :ptdr:

et moi une connerie en appelle une autre

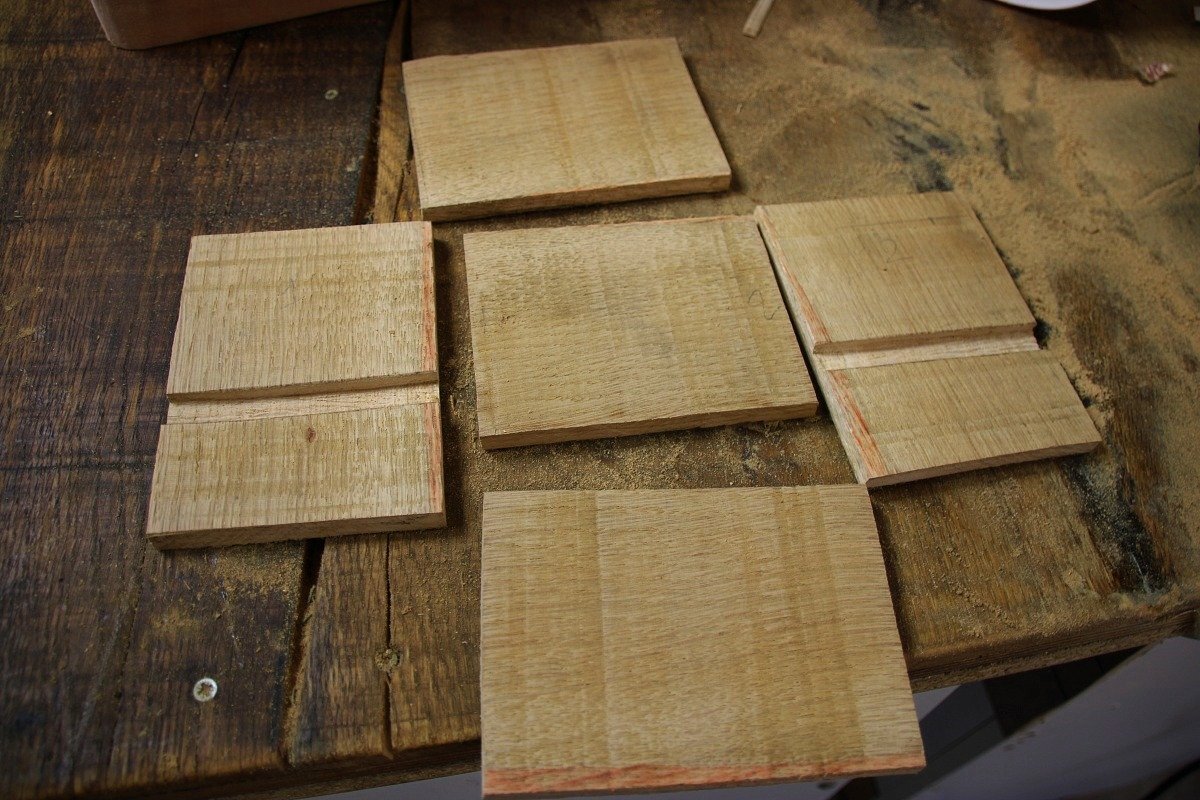

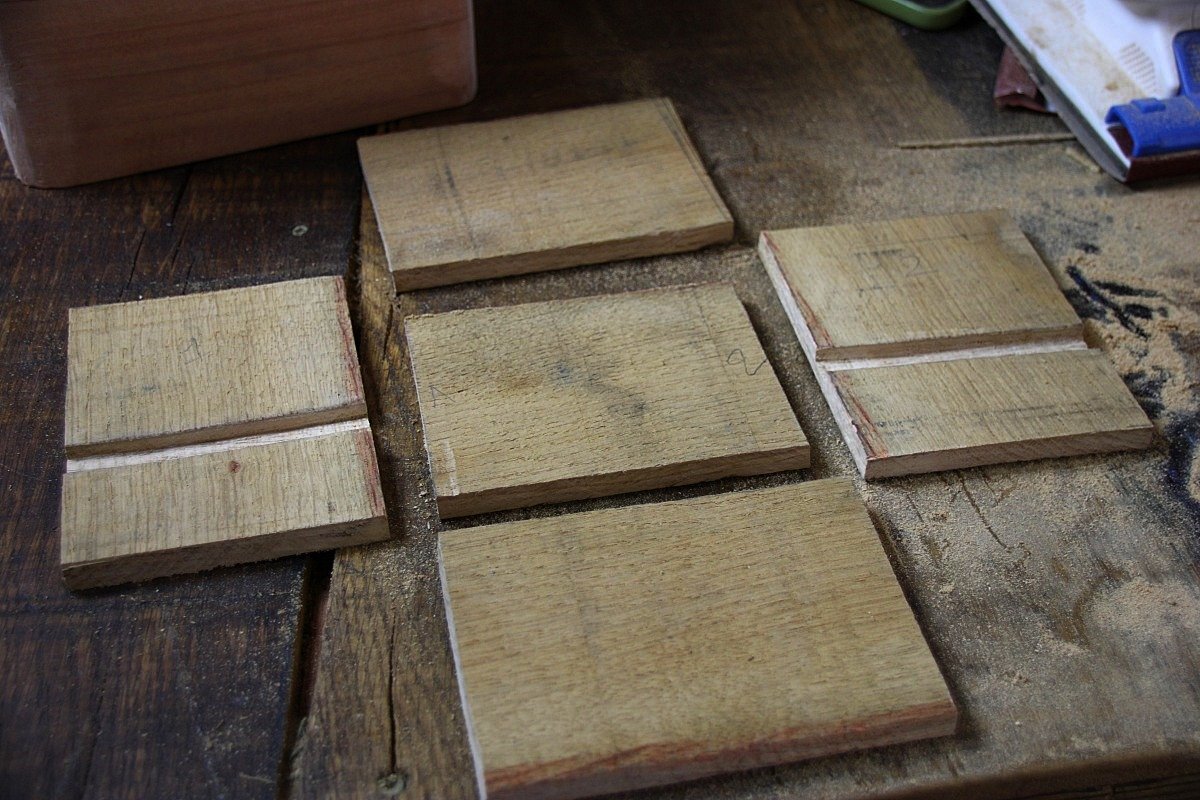

donc j'ai découpé dans les chutes de la planches qui a servi à la dernière boite

en divisant tout 2/3

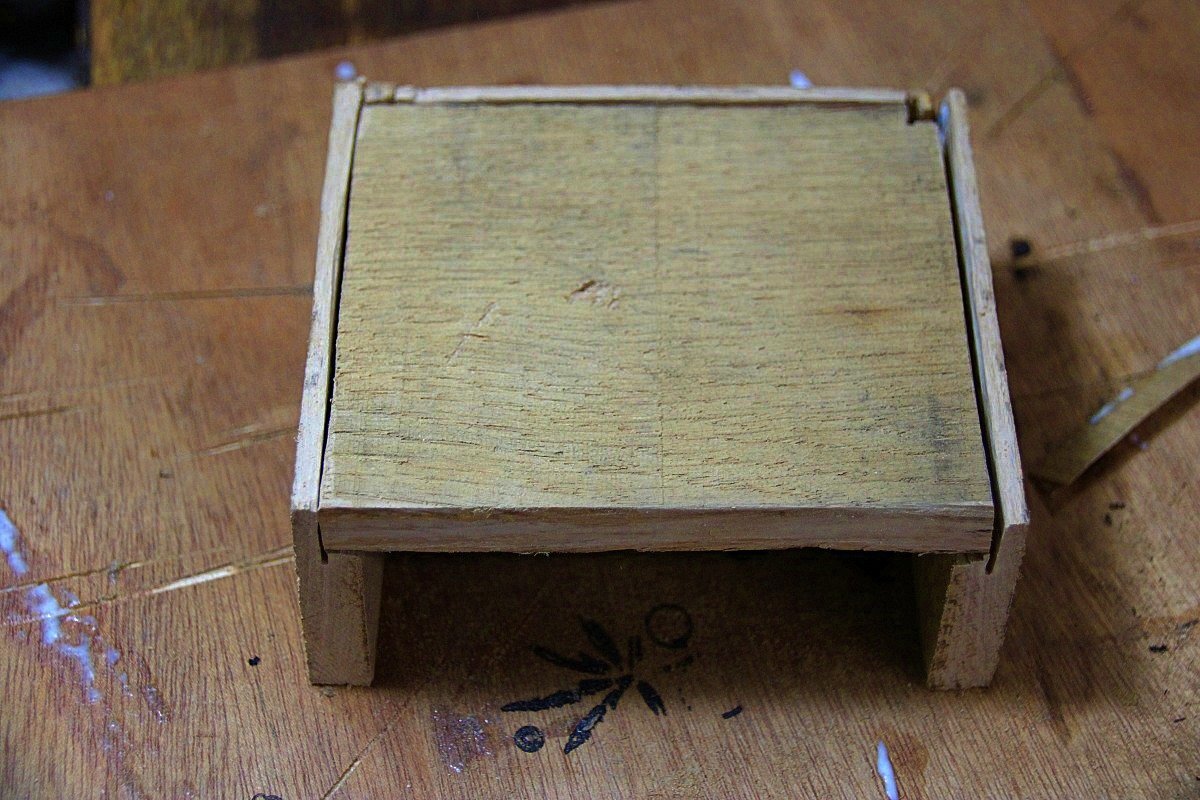

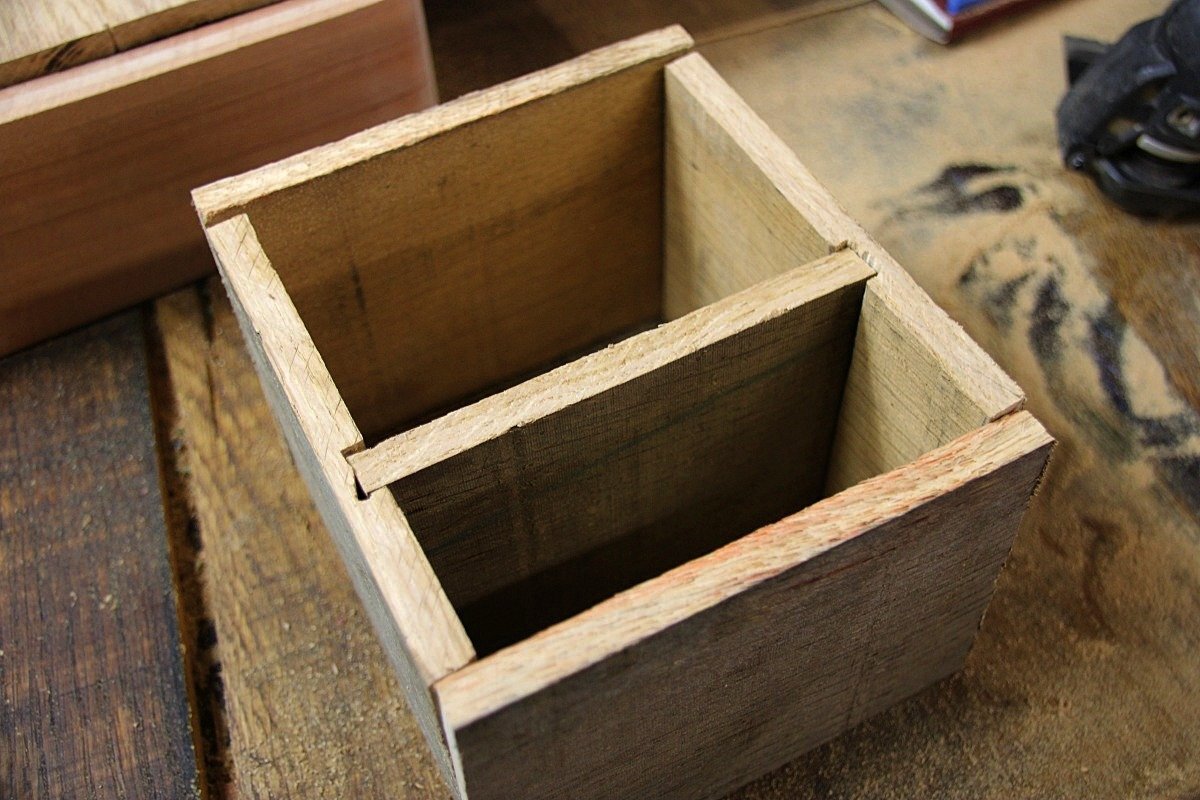

même principe d'ossature

avec une planche collé à ses 3/4 dans des rainures

que j'ai dessiné en reportant directement le dessin de la planche qui allé y aller

comme ça garanti d'être au poil ^^

encore du rattrapage, mais ça va...

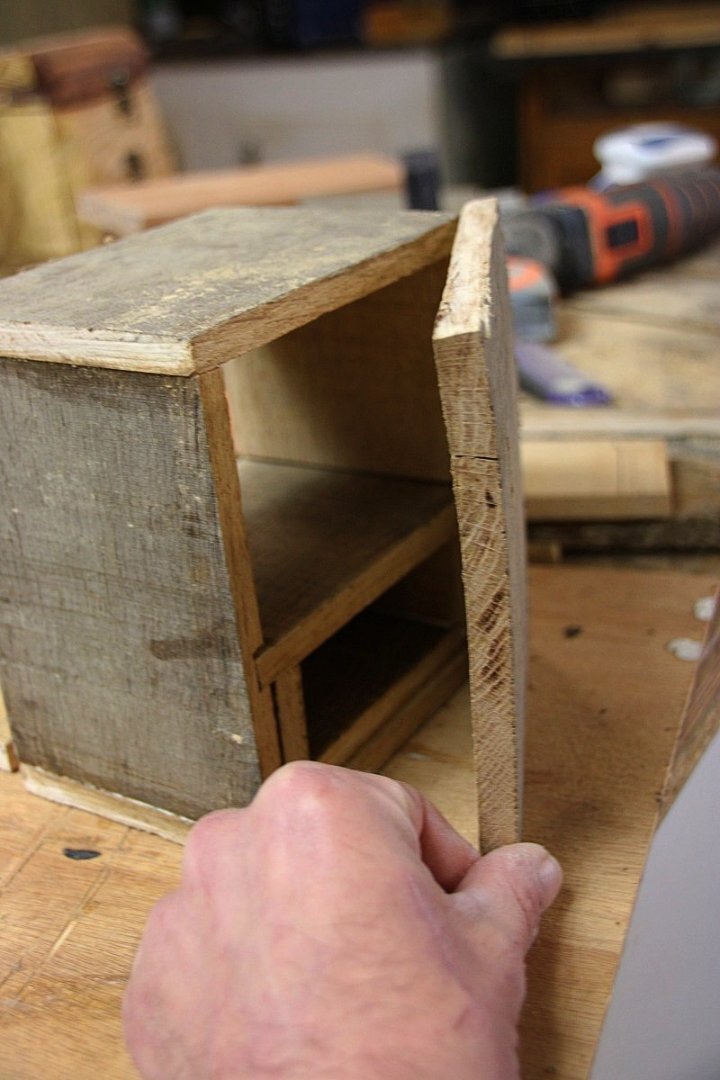

face intérieur

extérieures

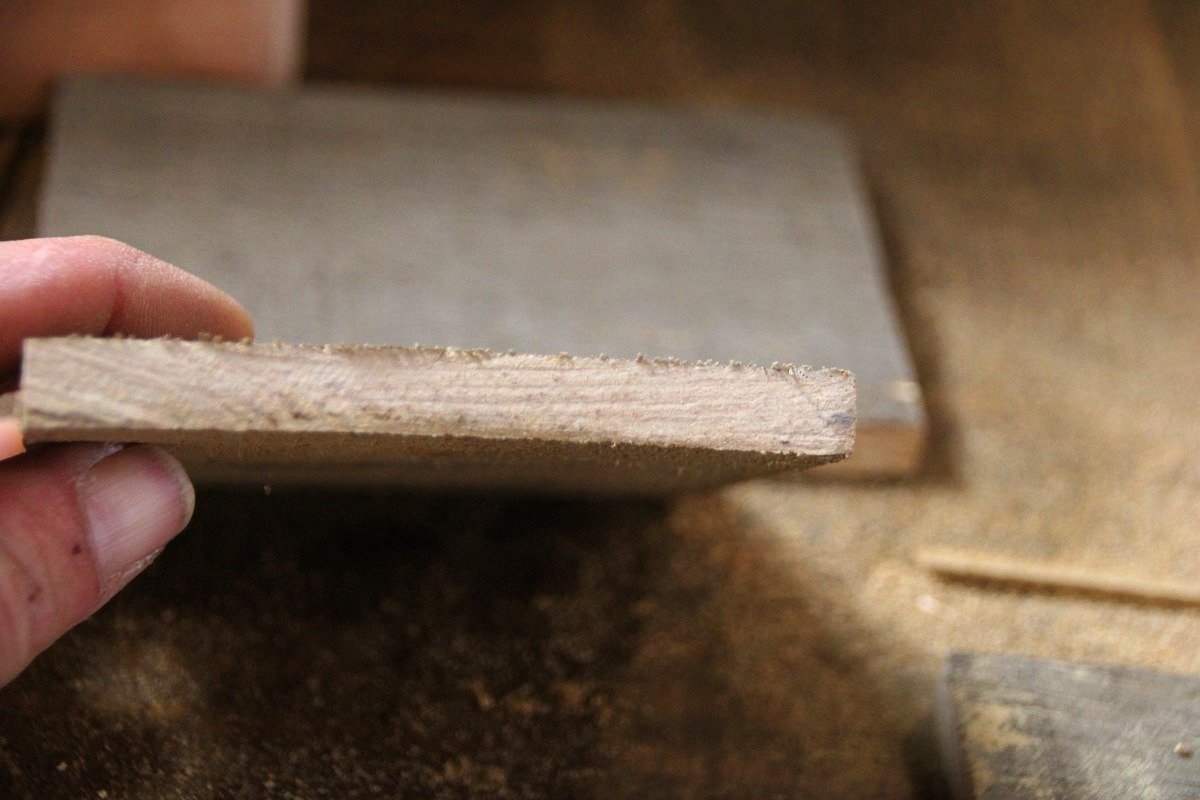

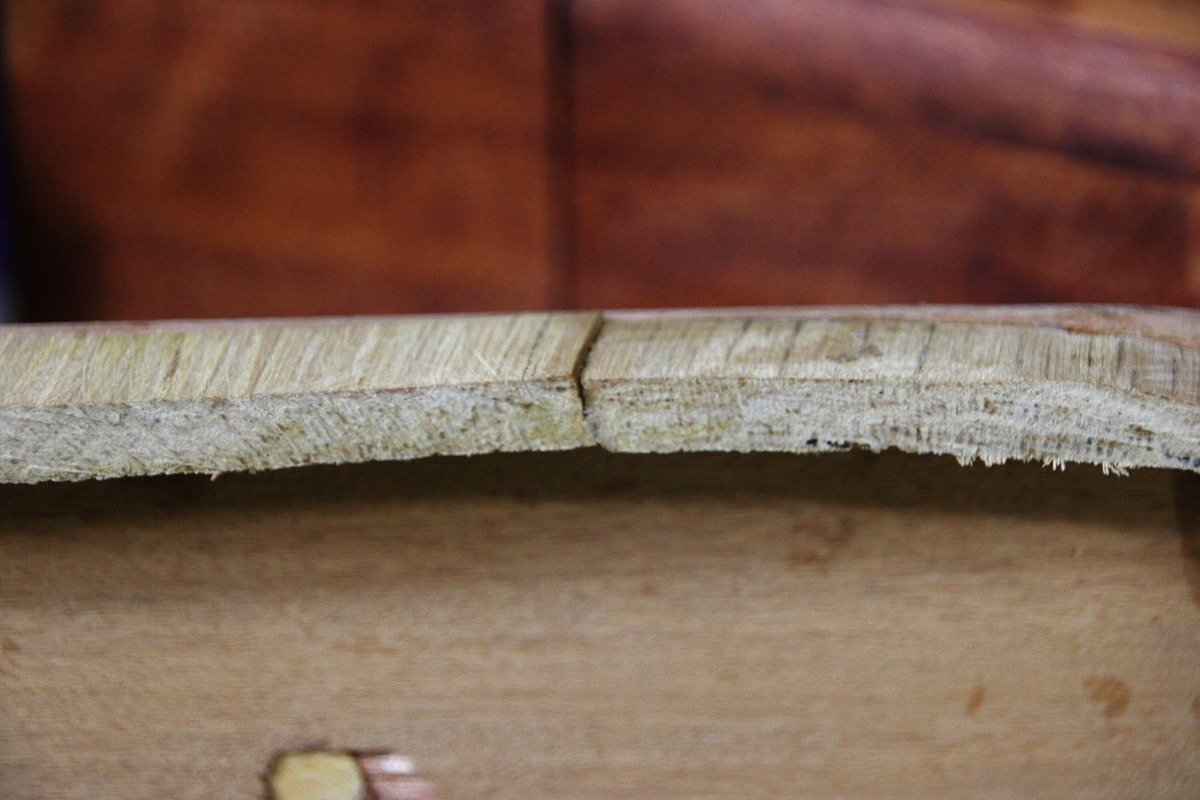

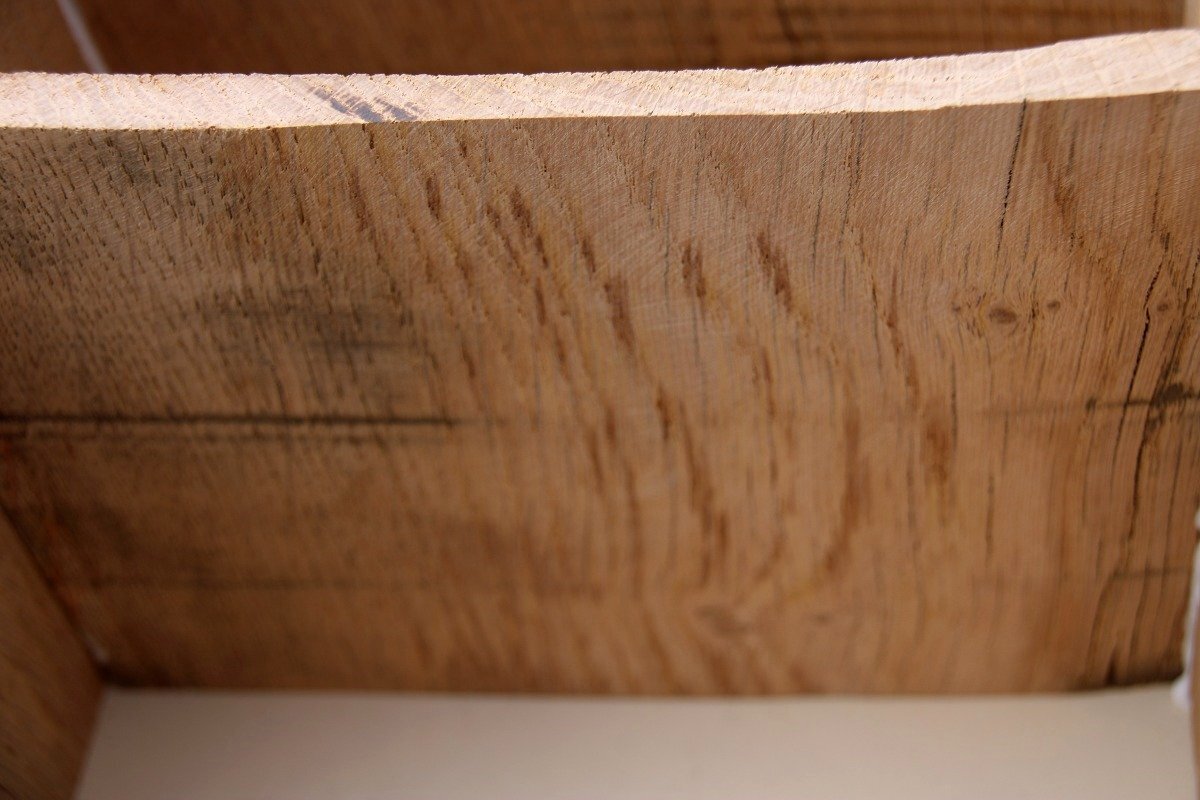

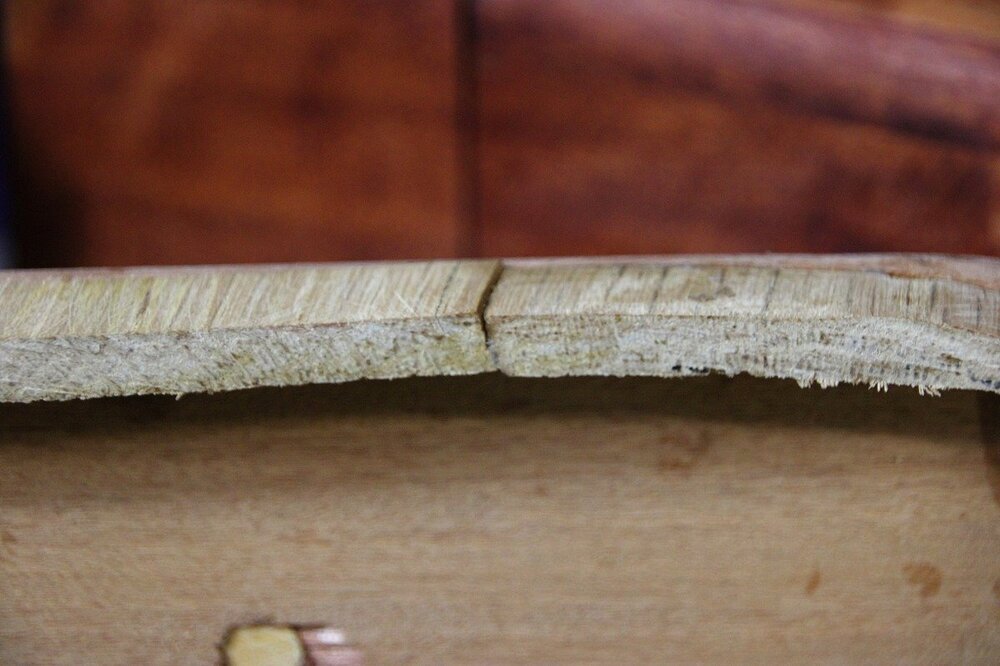

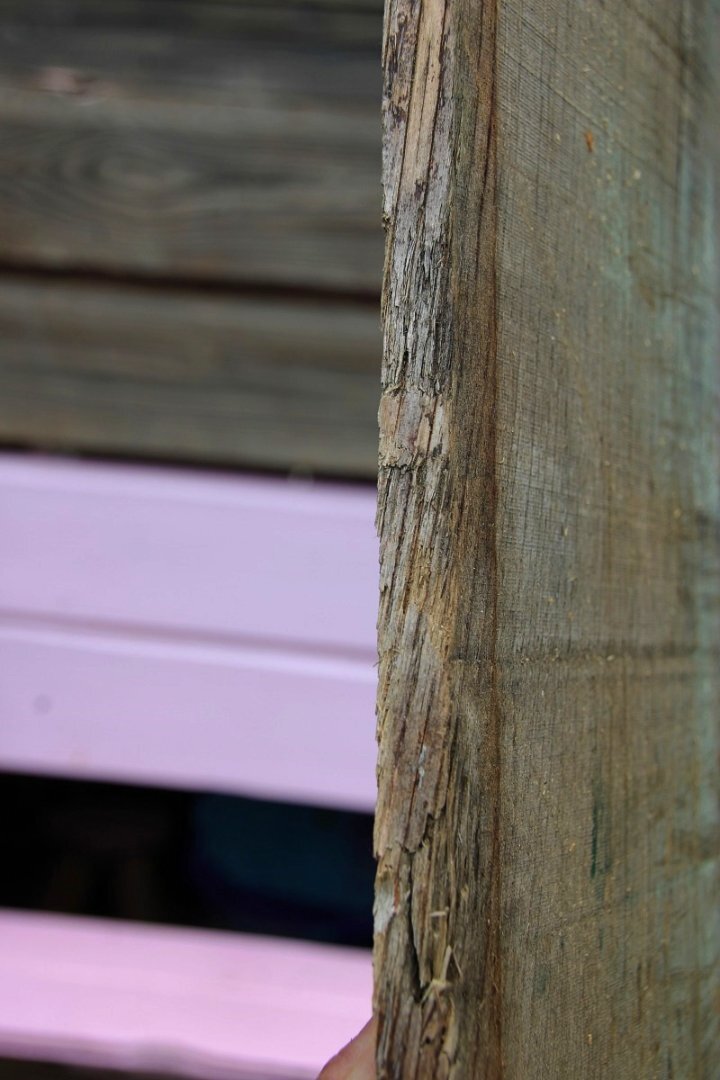

on peux constater de la courbure, c'est pas une planche débitée la veille ça^^...j'adore ❤️

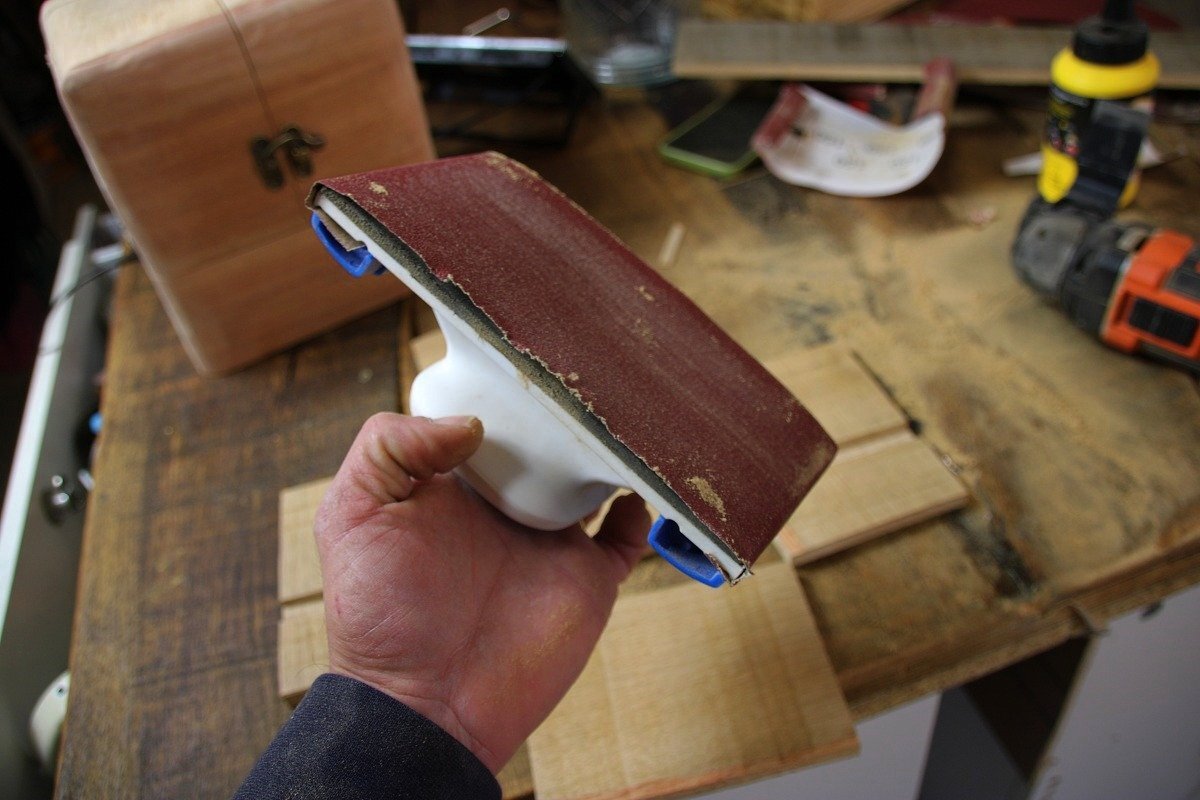

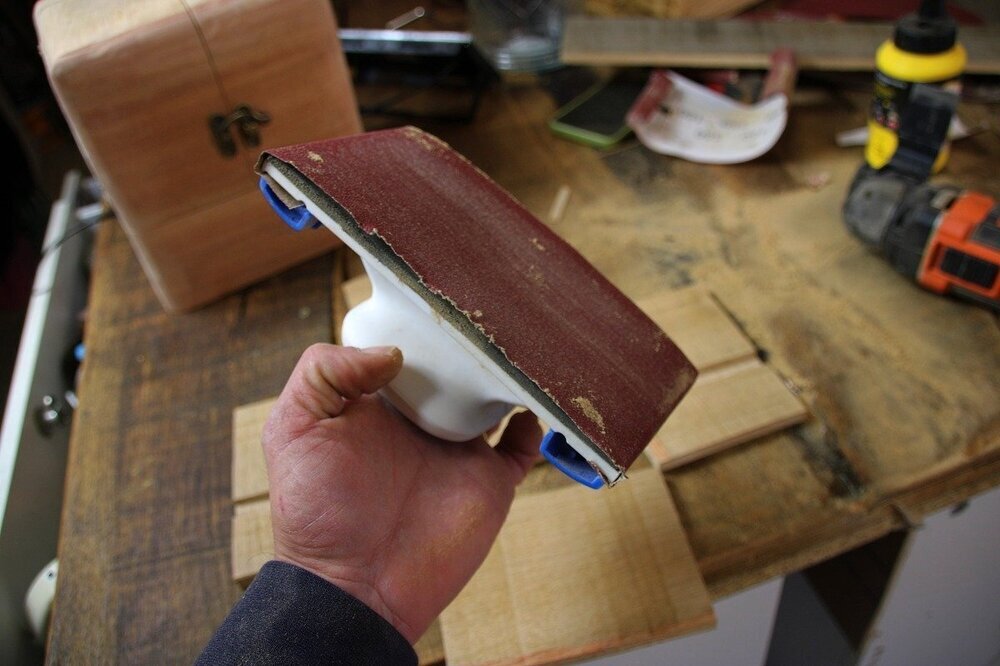

ponçage des face intérieur

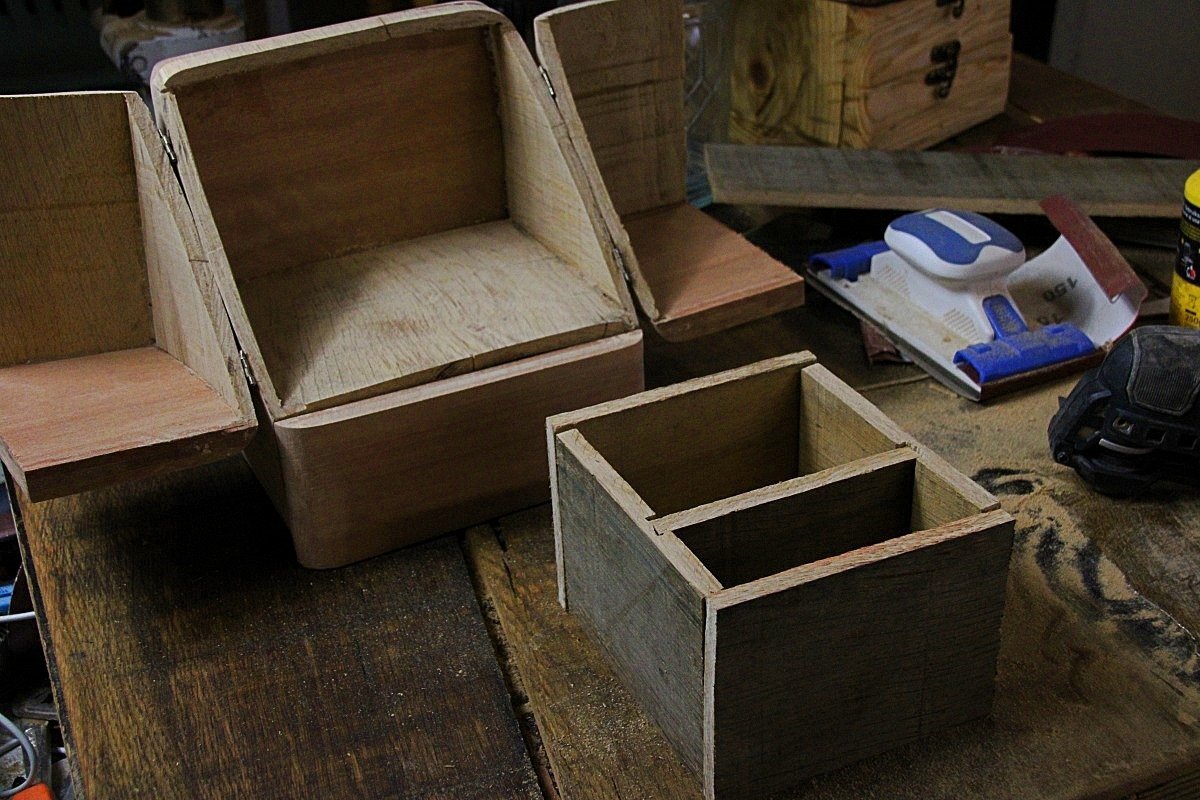

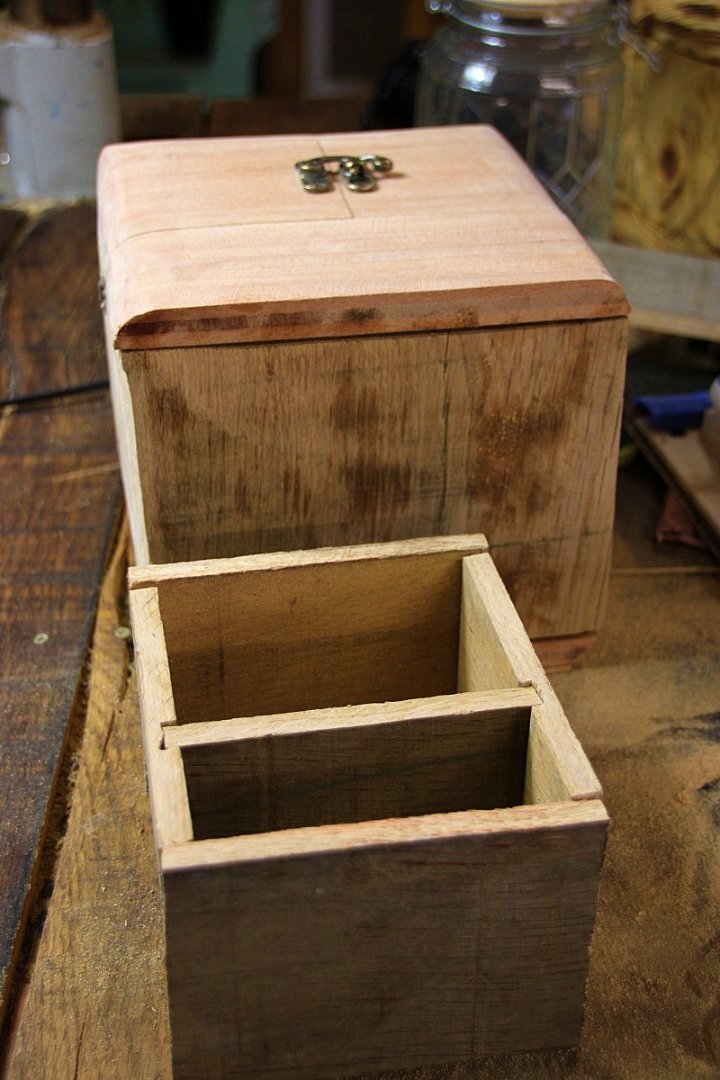

et fabrication du tiroir

en faisant des rainures^^

j'avais pas envie qu'il se casse 😝

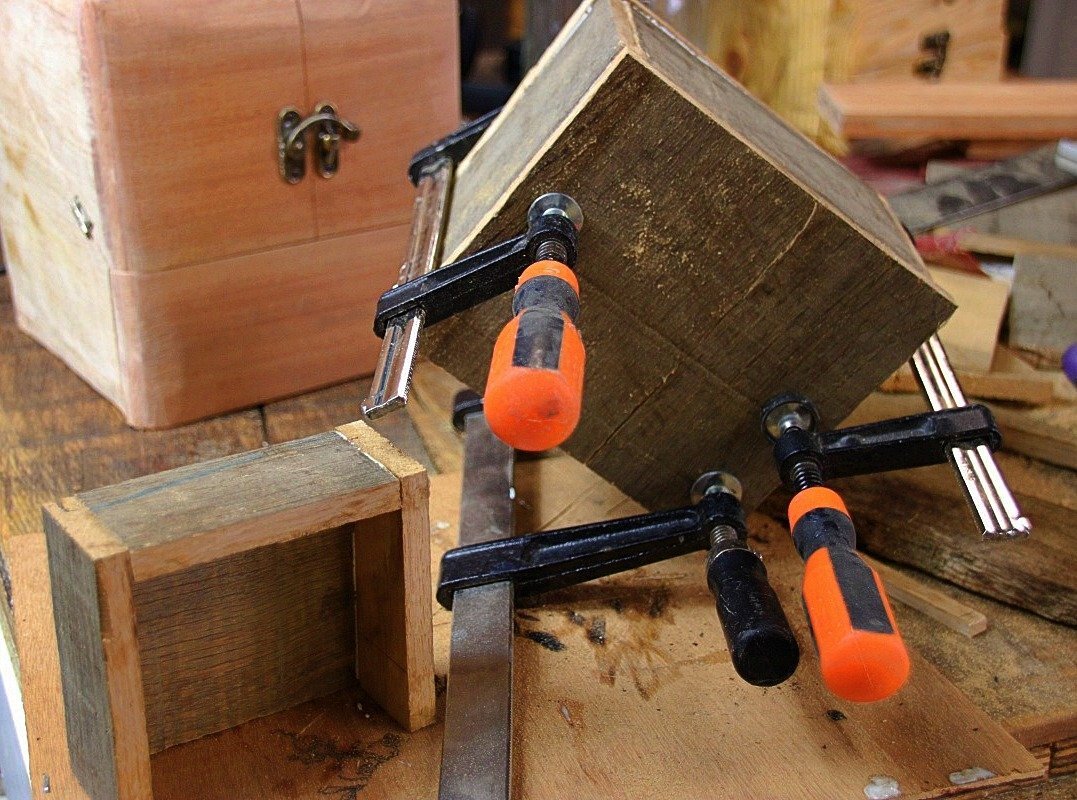

collage de la face arriére

face avant

sans metre de colle au niveau du tiroir...

et hop

pendant que ça séche

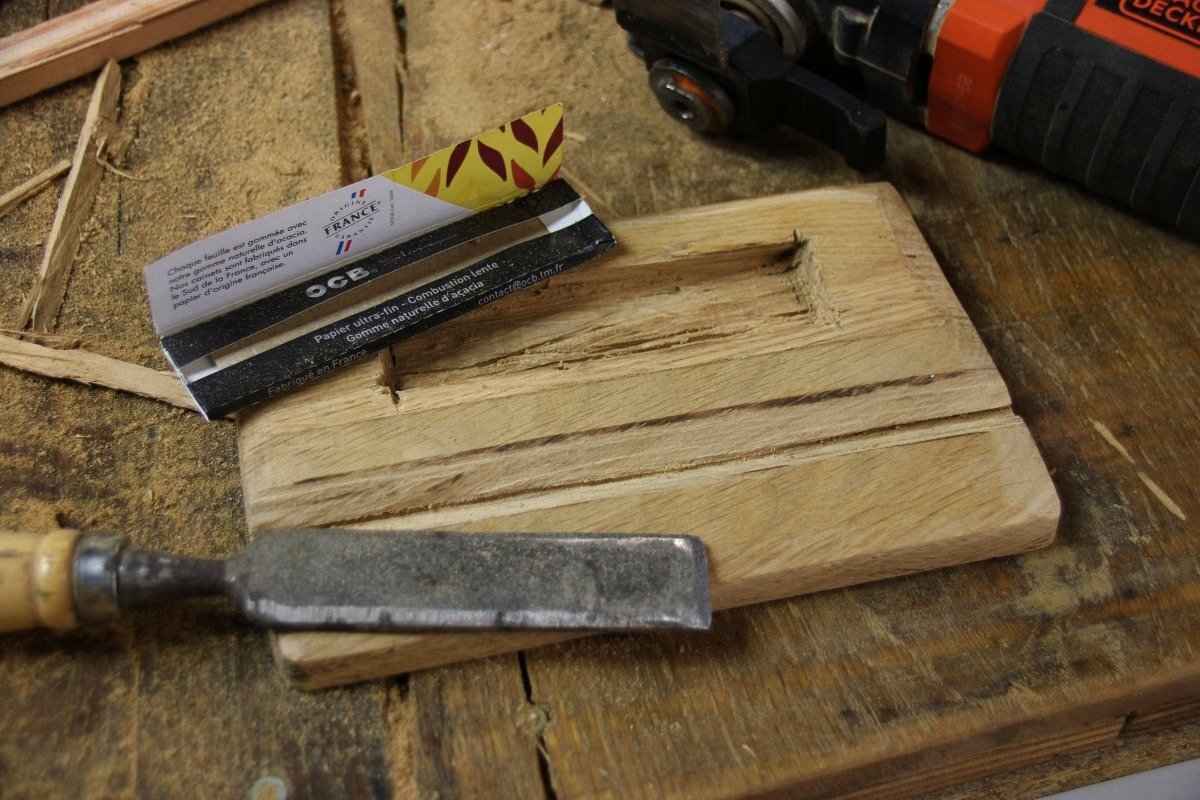

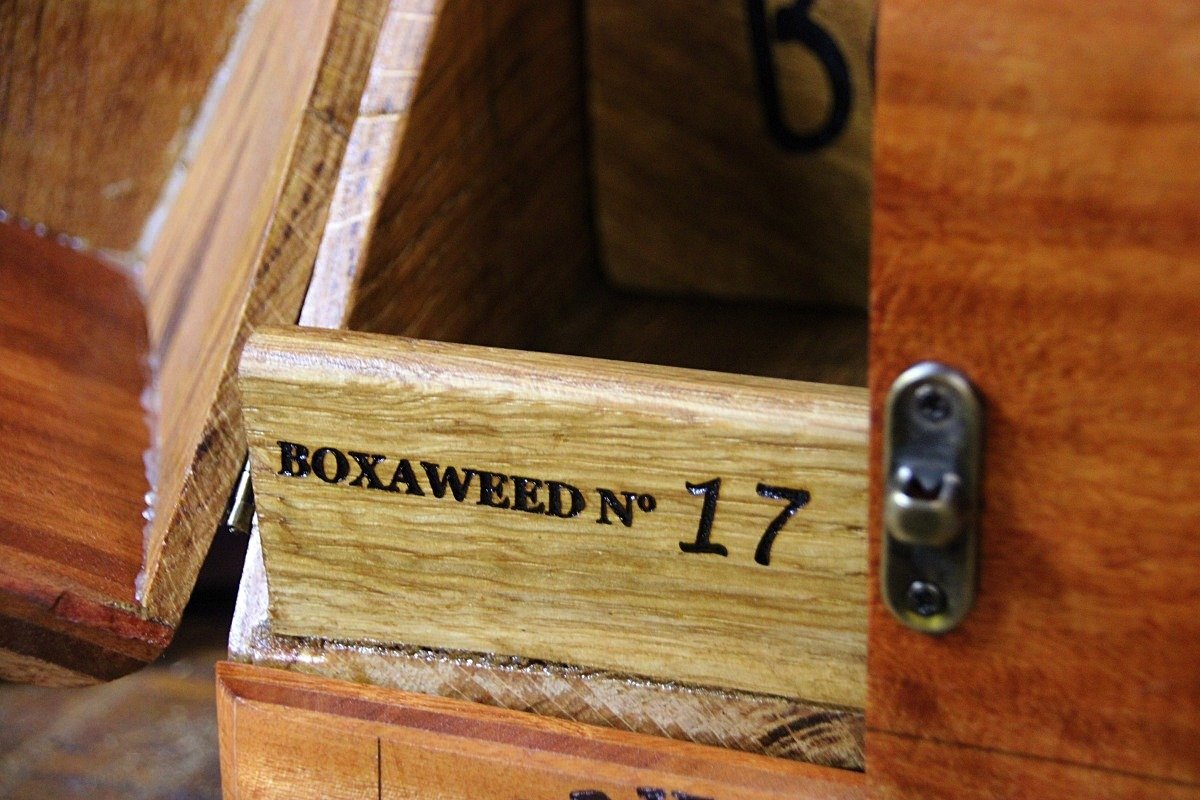

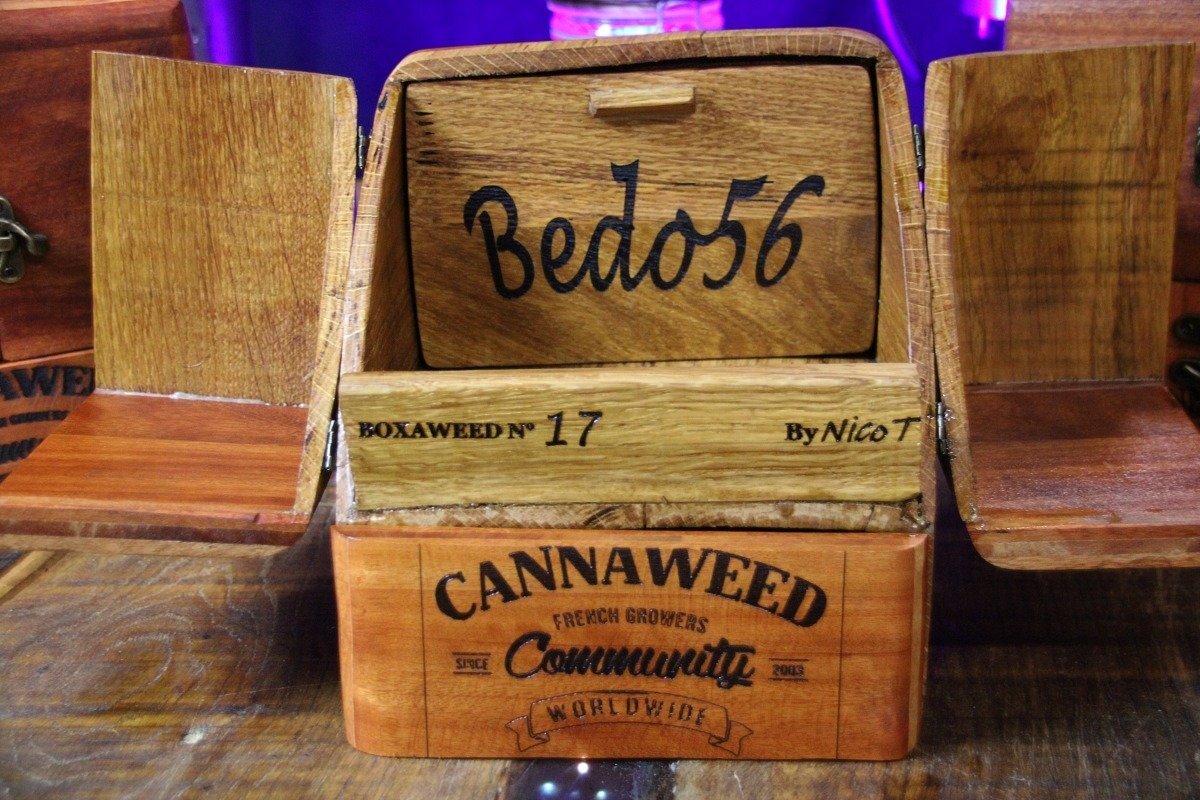

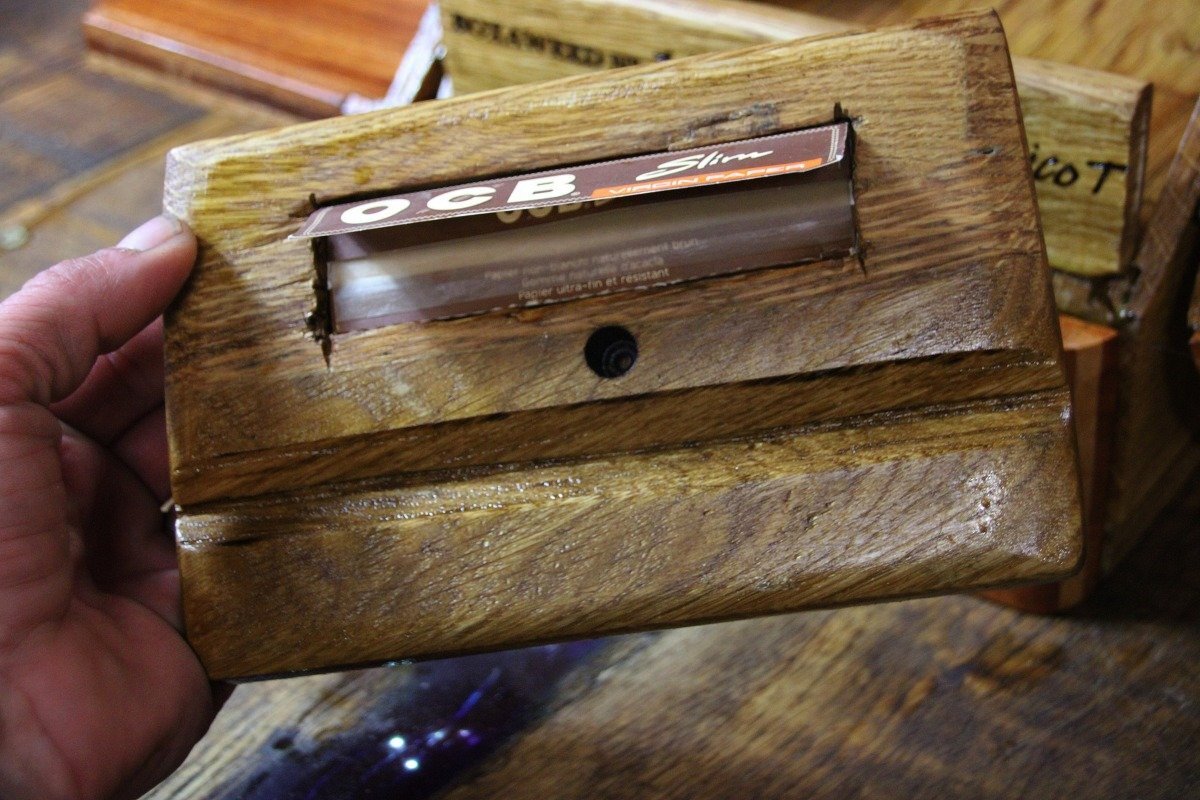

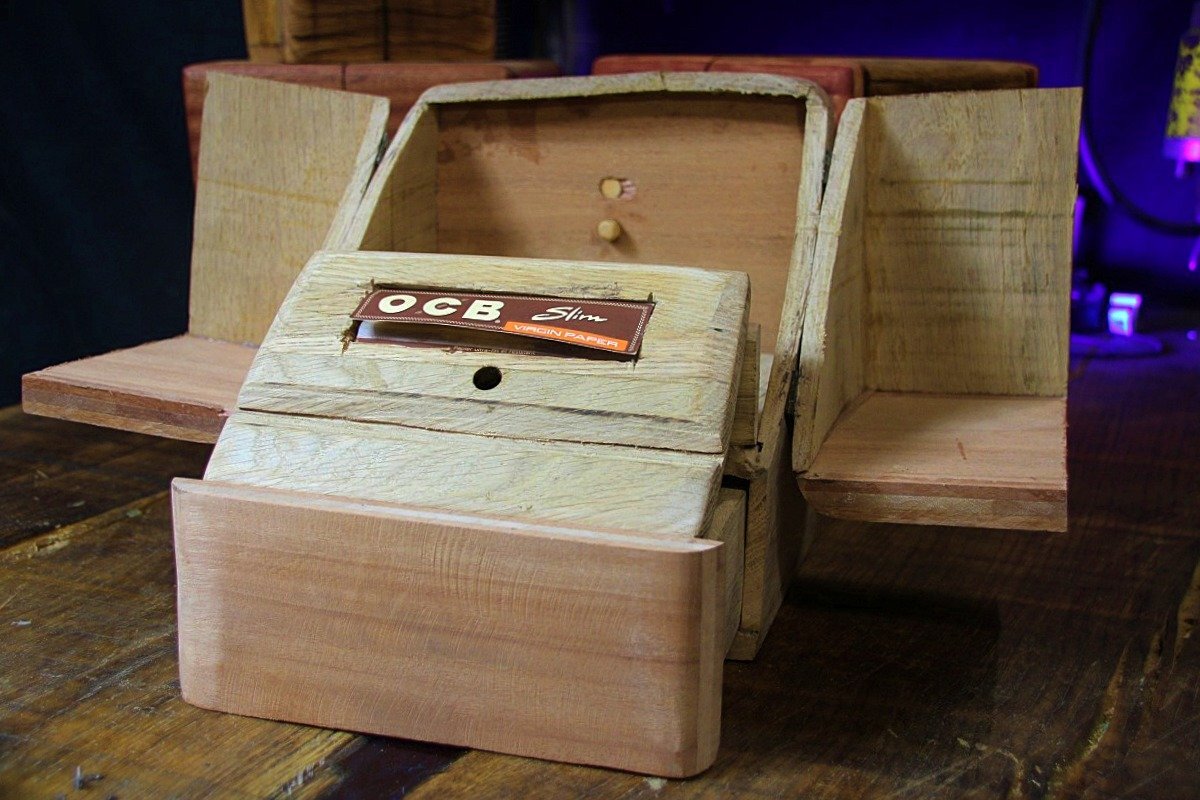

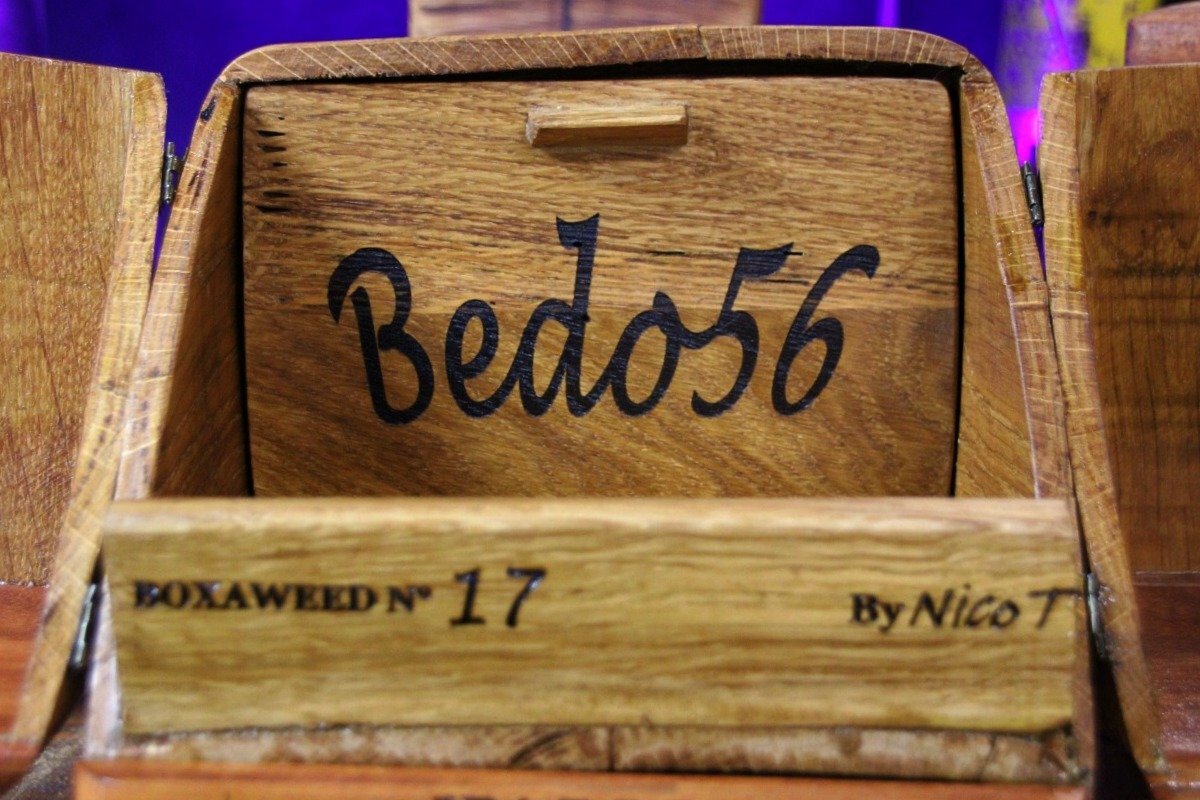

j'ai découpé le plateu de la Boite N°17

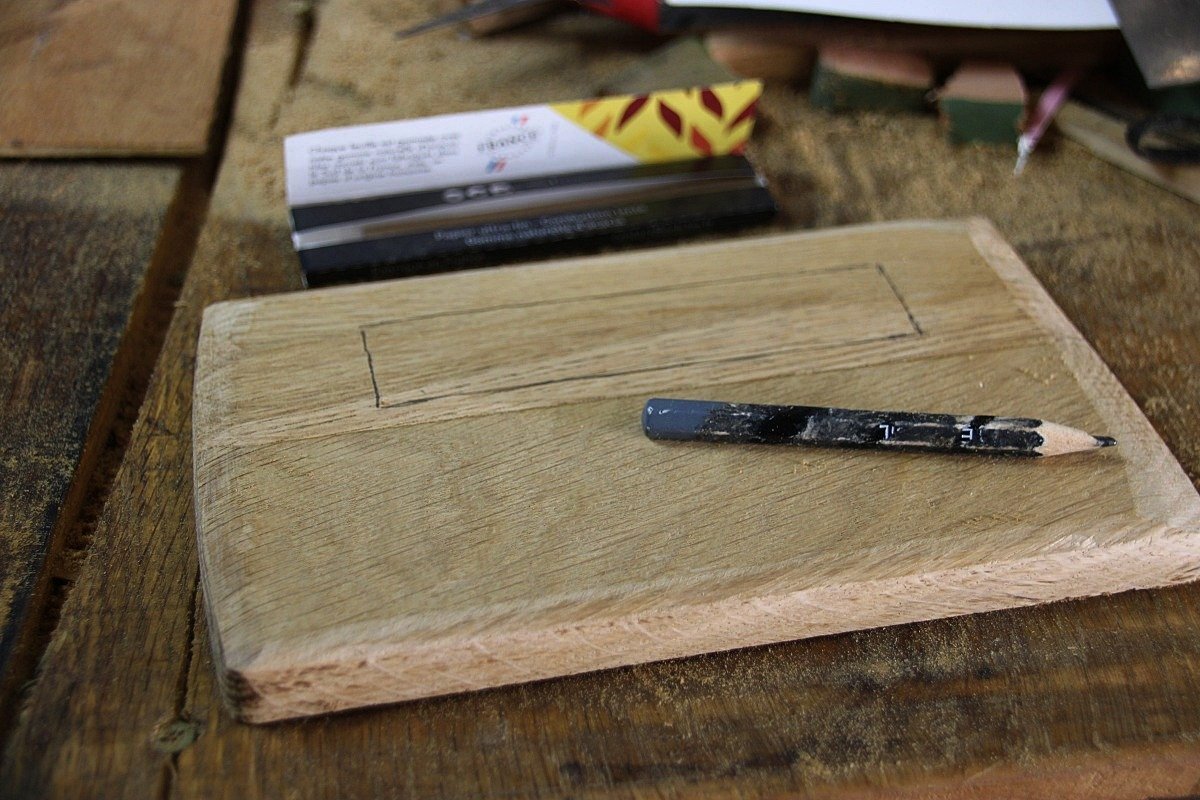

traçage des découpes

et découpes

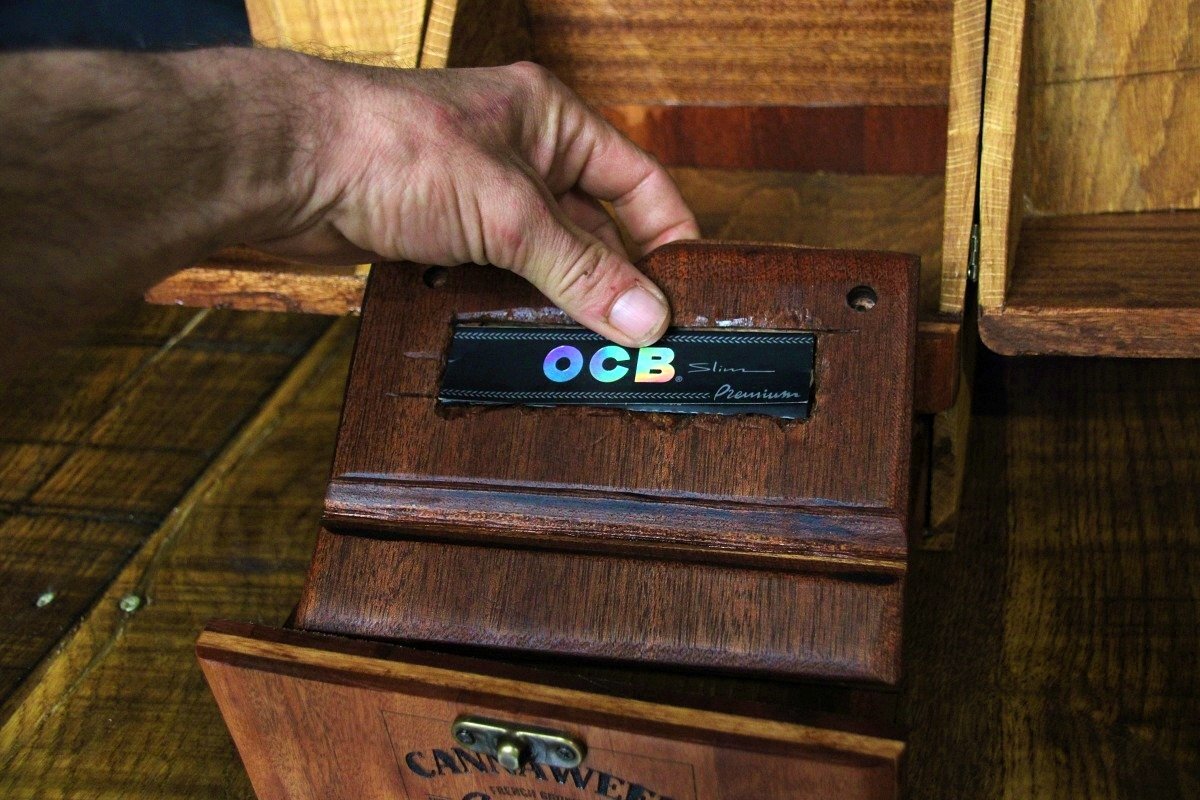

en faisant un trou au dimension du paquet de slim mais en biseau pour qu'il tienne dans le trou

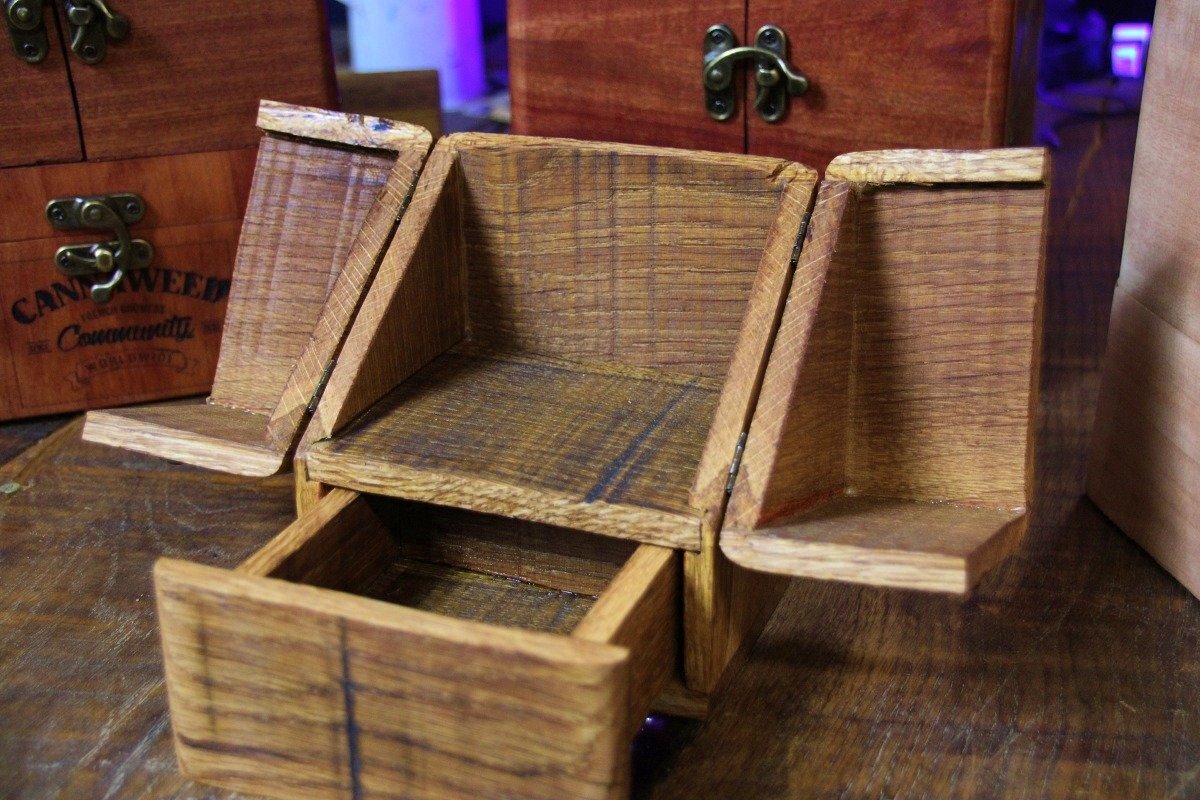

j'ai découpé l'ouverture et poncé la petite boite

donc comme ma chèrie en la voyant, m'a dit "elle est pour moi?"...., j'ai compris qu'elle lui plaisait, donc ça sera la sienne (mais pour mettre des bijoux :bye:

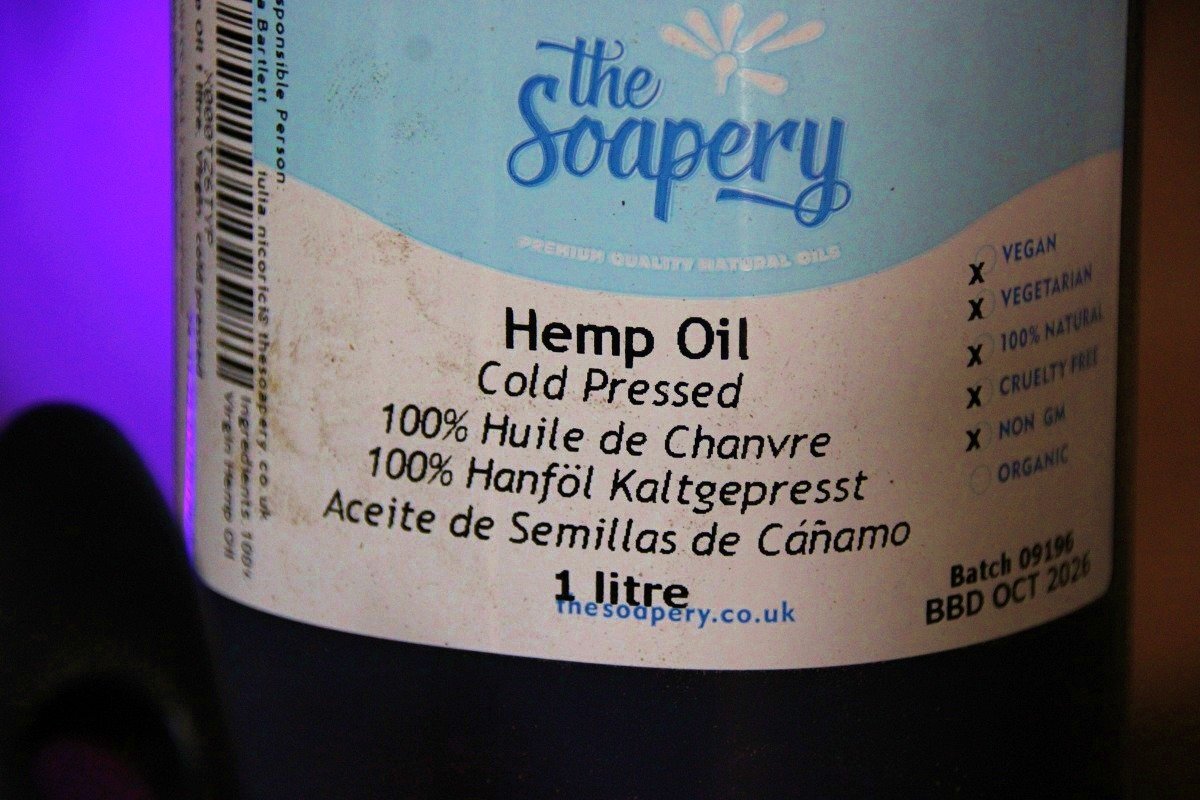

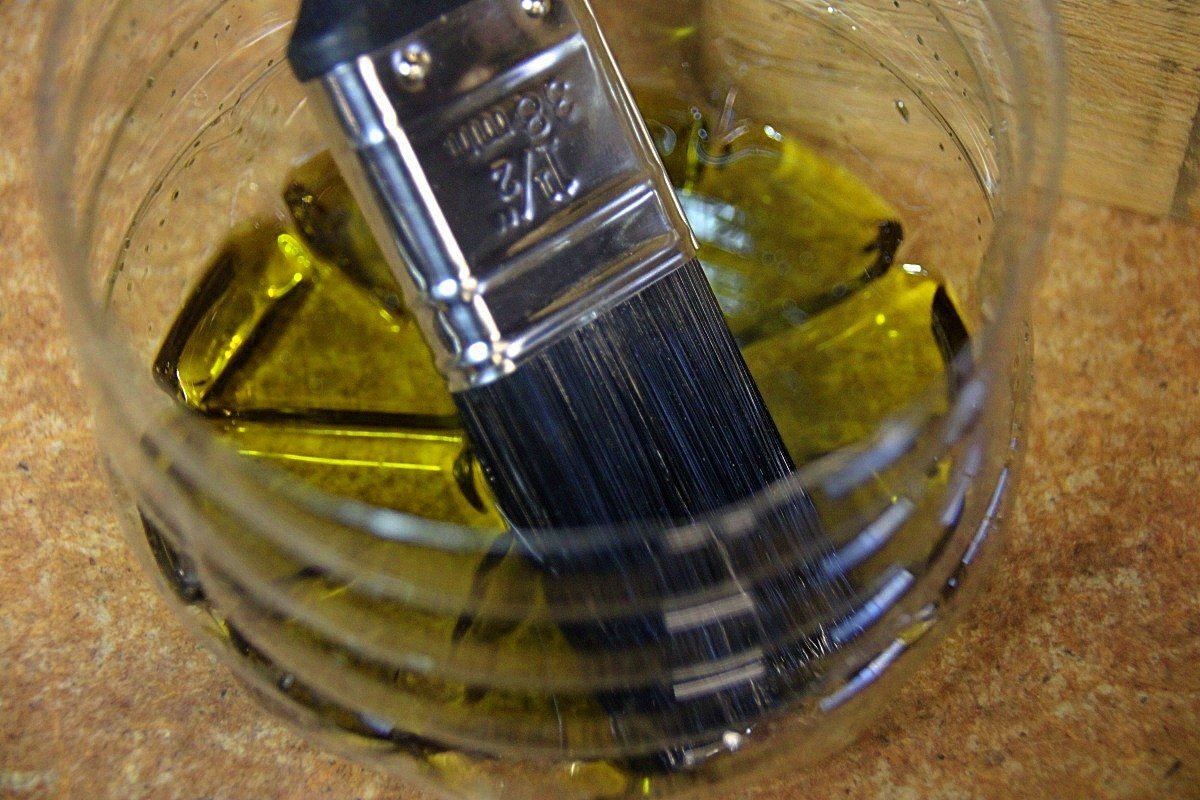

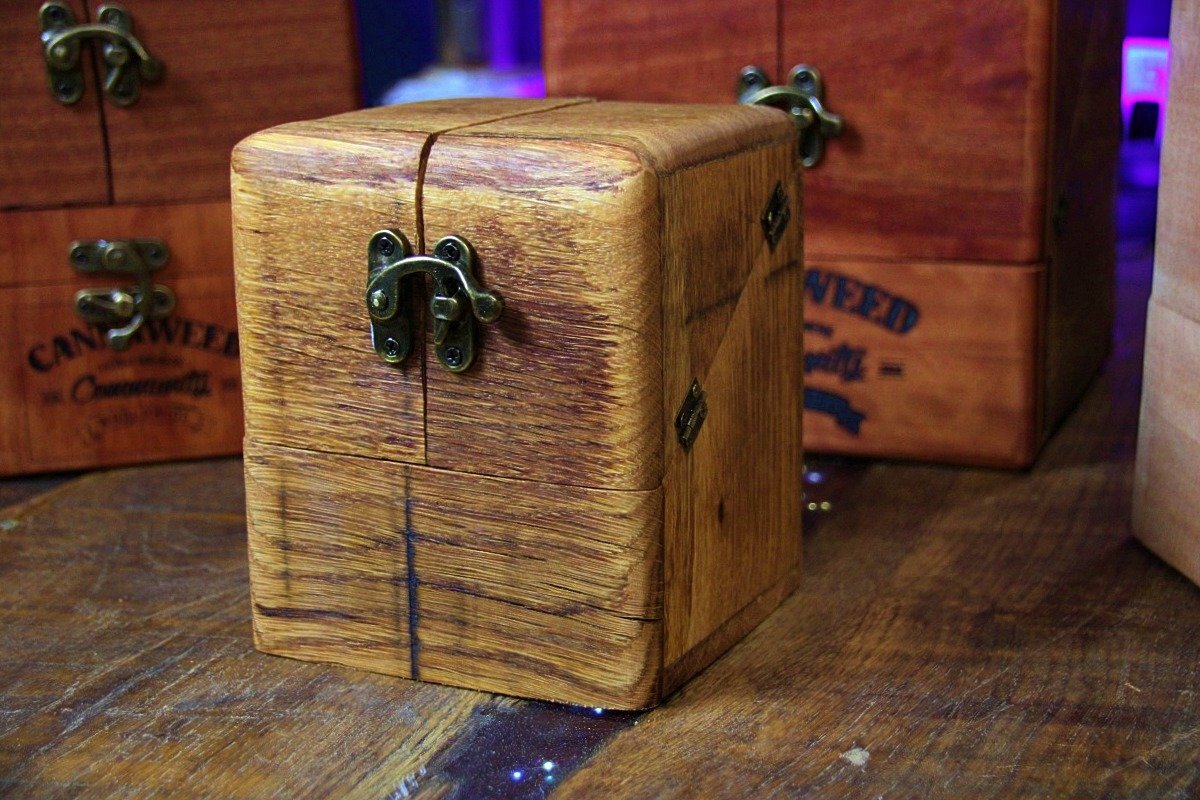

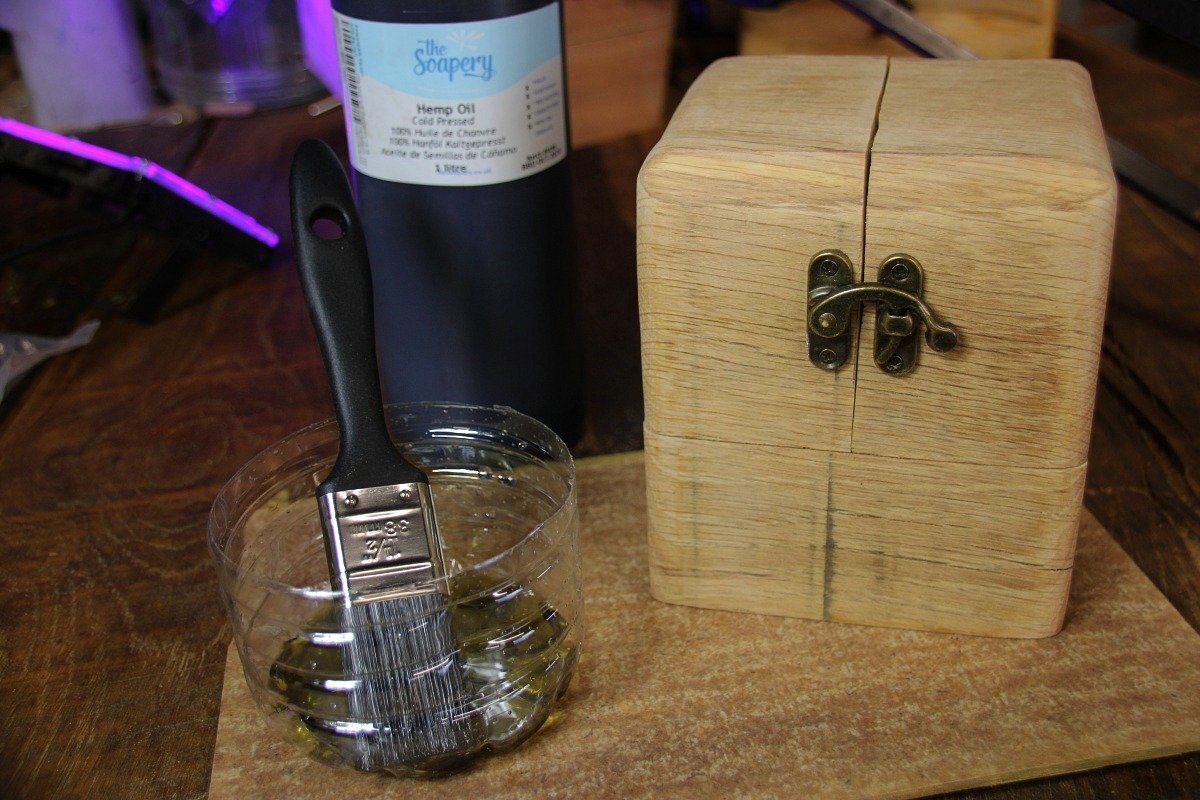

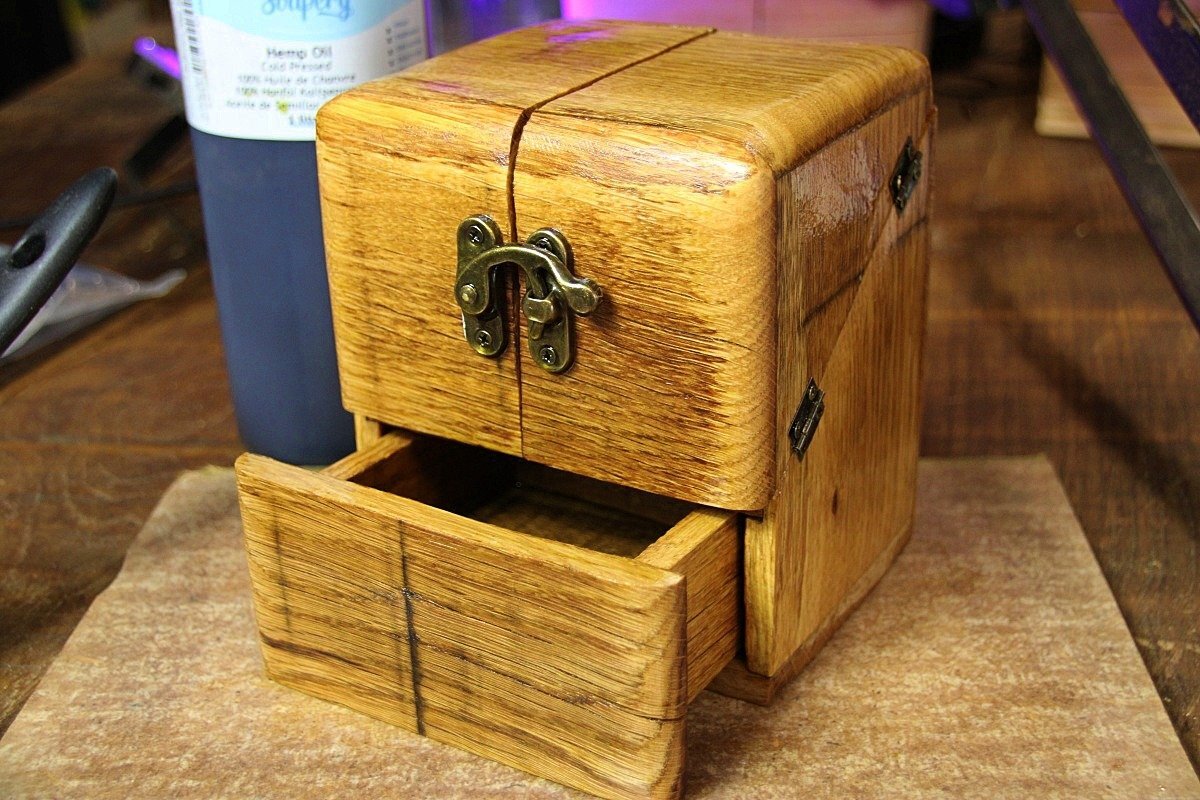

passage de l'huile du coup
