Deshaut 94 Posté(e) avril 22, 2013 Auteur Partager Posté(e) avril 22, 2013 salut je vais faire un schema au propre et il sera ajouté a la page elec prochainement Lien à poster Partager sur d’autres sites
Deshaut 94 Posté(e) avril 26, 2013 Auteur Partager Posté(e) avril 26, 2013 bonjour a tous j ai mis des schema en page 1 Lien à poster Partager sur d’autres sites
bleeker 239 Posté(e) avril 26, 2013 Partager Posté(e) avril 26, 2013 Oula! Un peu trop technique pour moi. Merci quand même Deshaut. Je repasserai plus tard pour voir l'aménagement du placo Bon travaux à toi ! .... Lien à poster Partager sur d’autres sites
Deshaut 94 Posté(e) avril 26, 2013 Auteur Partager Posté(e) avril 26, 2013 salut ce sont des schema pourtant assez simple pour le reste(marche auto /secour) je pense apres avoir lu des sujet ,me rabattre sur une carte programmable(ardiuno) Lien à poster Partager sur d’autres sites
bleeker 239 Posté(e) avril 26, 2013 Partager Posté(e) avril 26, 2013 Certes mais l'électricité et moi ca fait deux. Je te raconte pas comment je me suis documenté et pris la tête pour un simple raccord d'un variateur à mon rvk lol. Je suis sûr que les autres apprécierons ton schéma et vont le comprendre mieux que moi 1 Lien à poster Partager sur d’autres sites
Deshaut 94 Posté(e) avril 26, 2013 Auteur Partager Posté(e) avril 26, 2013 J ai fait un truc hyper simplifié Lien à poster Partager sur d’autres sites
peppertime 109 Posté(e) avril 27, 2013 Partager Posté(e) avril 27, 2013 bonjour a tous.... merci deshaut pour ton scéma....hyper simple. ne t'en fais pas avec ceux qui trouve ça compliqué....ils ne sont simplement pas du métier....alors, ce ne seras jamais simple en schématique pour eux...ils leur faut des photos et d'extrême explication... toi tu fais du cad.....alors tu es a cent lieus des noobs....( respect pour les noobs ).dsl....je ne veux pas manquer de respect a aucun noob....mais demander un schéma....quand on est incapable de lire un ladder de base...c'est ordinaire de dire que c'est compliqué. tu as fais un boulot bien correct, et sois fier. surtout.....continus en qualitée technique. je suis ta suite avec intéret. merci deshaut. cordialement =pat Lien à poster Partager sur d’autres sites

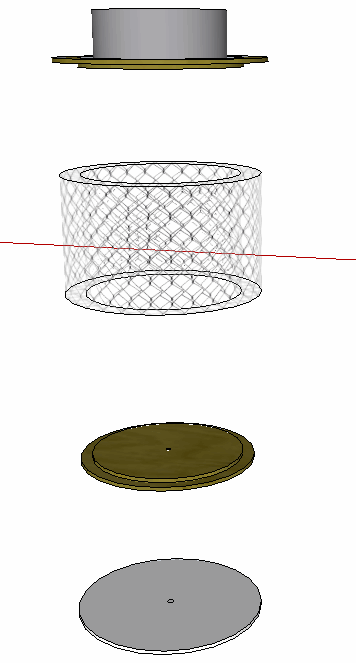

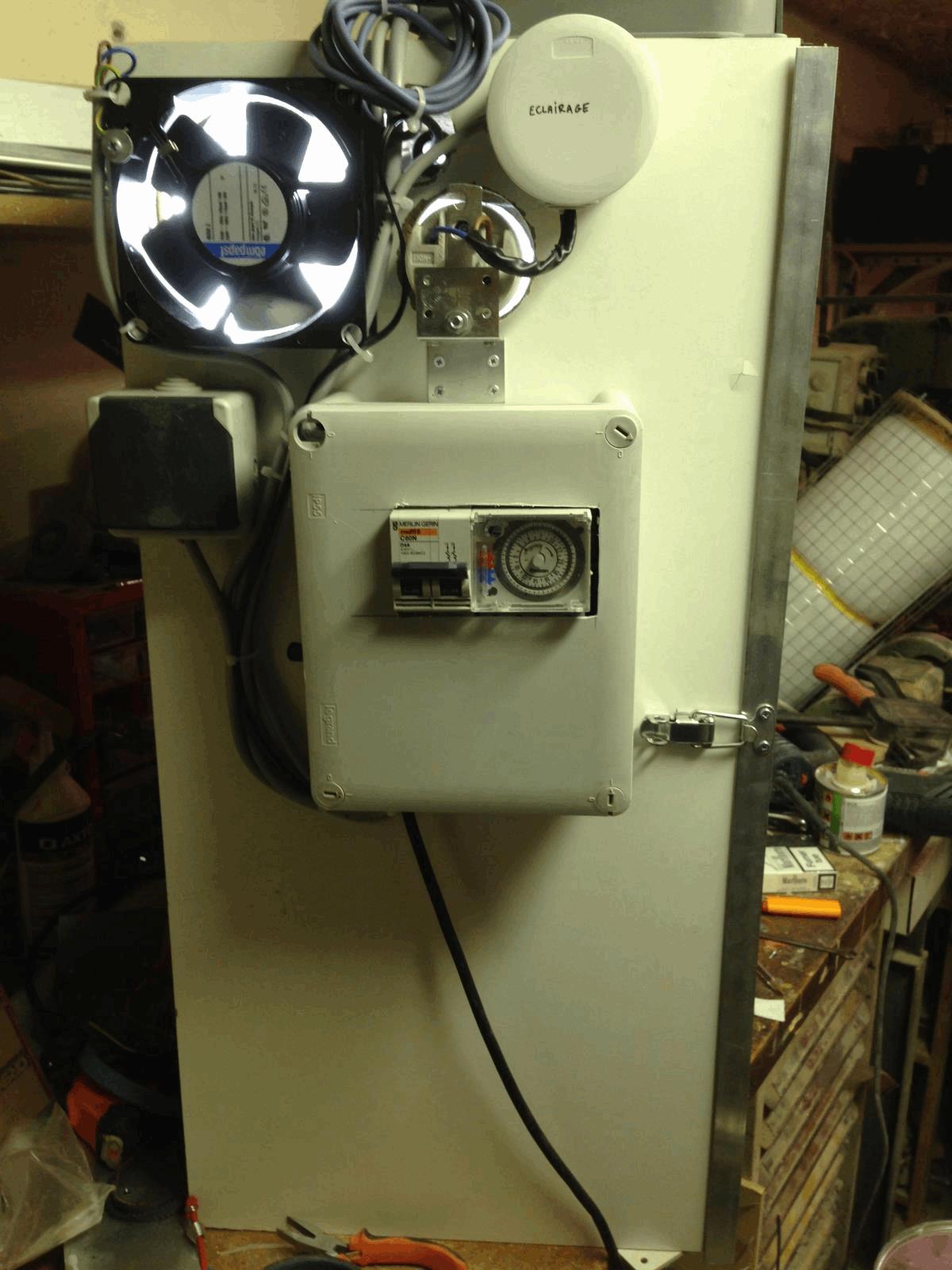

Deshaut 94 Posté(e) avril 27, 2013 Auteur Partager Posté(e) avril 27, 2013 (modifié) bonjour a tous les schema que j ai fais sont simplement quelques disjoncteur et relais... il faudrais que je prennes le temps de faire la page commande ,bascule ... Je suis entrain de collecter le plus d info possible sur les carte de controle programmable et ça me prend beaucoup de temps A plus pour une maj avec la fabrication de mon filtre ,inspiré d un post du forum j ai fais un pti croquis: attachment=254967:Capture d’écran 2013-04-27 à 07.44.33.png les cote du filtre : h=600mm D int=160mm D ext=260mm Modifié avril 27, 2013 par Deshaut Lien à poster Partager sur d’autres sites
cananonyme 58 Posté(e) avril 27, 2013 Partager Posté(e) avril 27, 2013 (modifié) SALUT TU ES ICI DANS DE LA RÉGULATION INDUSTRIELLE. Pour que ce soit rentable une telle install, il faut pouvoir faire de la récupération, sinon, yen a pour un bras. joli travail sur le schéma on vois le pro. Deux petites questions: - Tes régulateur sont des régulateur proportionnels, intégral ou les deux ? - Tu coupe l'extraction en phase de brumisation ? MERCI Modifié avril 27, 2013 par cananonyme Lien à poster Partager sur d’autres sites
Deshaut 94 Posté(e) avril 27, 2013 Auteur Partager Posté(e) avril 27, 2013 salut le chauffage regul en "tout ou rien " avec 2°C de differentiel(point de consigne à 20°C=enclenchement à 18/coupure à 20) La ventilation en 4 ètages "zone neutre" de +1°-1°C avec consigne à 24°C Je penses couper la brumi pendant l extraction Lien à poster Partager sur d’autres sites

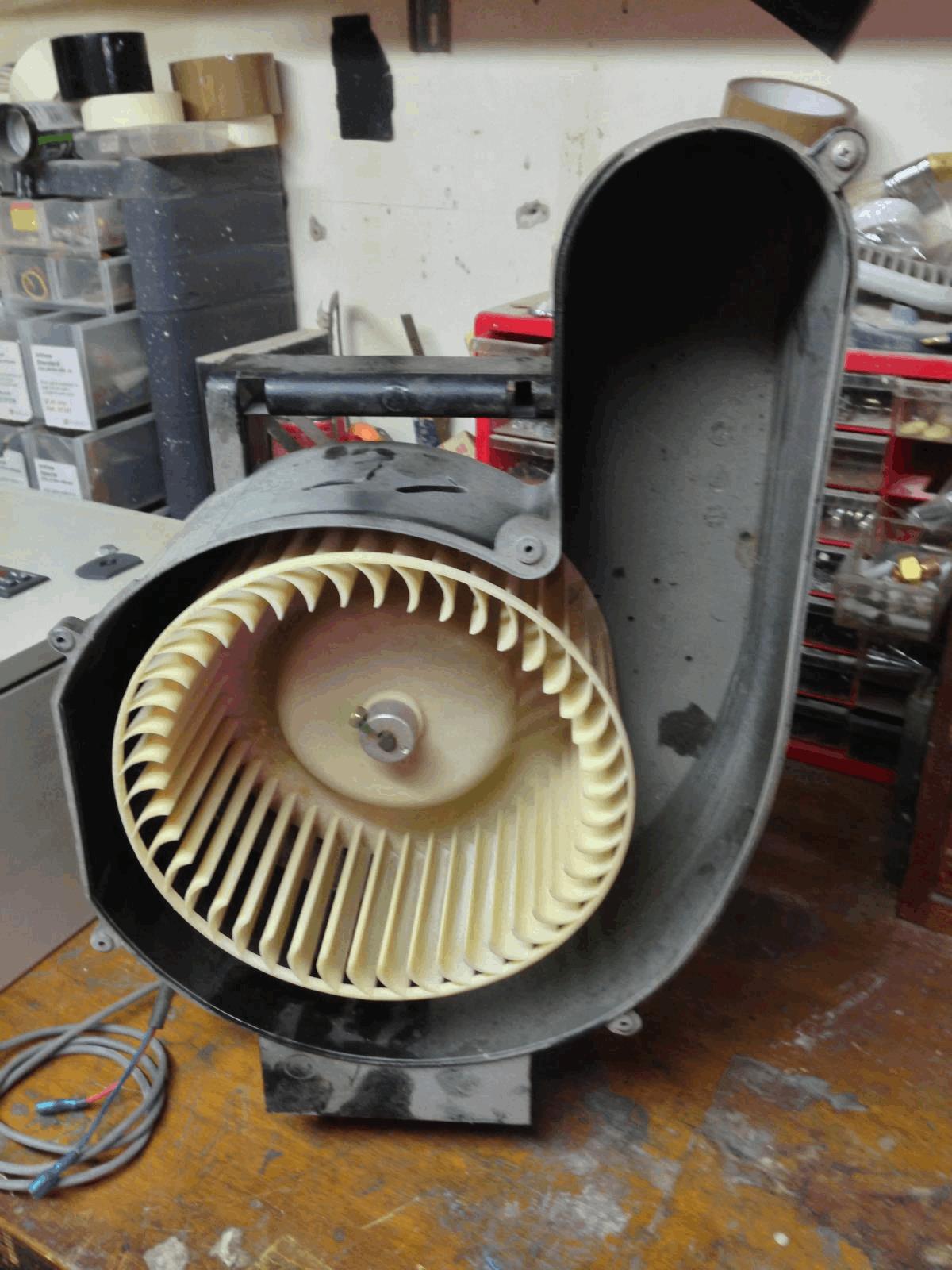

Deshaut 94 Posté(e) avril 28, 2013 Auteur Partager Posté(e) avril 28, 2013 salut a tous apres mur reflexion sur mon extraction ,je penses utiliser cette turbine de recup .c est une 400m3/h 1 Lien à poster Partager sur d’autres sites
starweedoo 1 Posté(e) avril 30, 2013 Partager Posté(e) avril 30, 2013 Très bon début ! Sa me plait tout sa ! Sa avance bien, je me fait un placo de 60x40x100 (LxPxH), je pence faire un intérieur en plaque d'alu ( effet miroir) avec lampe éco 125w pour croissance ( deja acqui) et je vais investir dans une 150w ou 200w pour la floraison avec réflecteur bien sut, une extra une intra tout cela régulé avec un thermostat. Qu'en pensez vous ?? Merci !! 1 Lien à poster Partager sur d’autres sites
nikoin 130 Posté(e) avril 30, 2013 Partager Posté(e) avril 30, 2013 Hello ! Très bon début ! Sa me plait tout sa ! Sa avance bien, je me fait un placo de 60x40x100 (LxPxH), je pence faire un intérieur en plaque d'alu ( effet miroir) avec lampe éco 125w pour croissance ( deja acqui) et je vais investir dans une 150w ou 200w pour la floraison avec réflecteur bien sut, une extra une intra tout cela régulé avec un thermostat. Qu'en pensez vous ?? Merci !! J'en pense que ça ne se fait pas de venir squatter le topic des autres pour poser ses propres questions. Par ailleurs, il n'y a pas grand chose à te dire pour l'instant, détaille plus ton projet (CW n'est pas une hotline commentkonfaitout) et seulement ensuite tu pourras poster en section "viabilité de votre installation" ++ Lien à poster Partager sur d’autres sites
starweedoo 1 Posté(e) avril 30, 2013 Partager Posté(e) avril 30, 2013 Désolé j'eviterai la prochaine fois pas de souci, je me suis permi de demandé car c'est un ami à moi.. Je vais suivre ton conseil direction " viabilité de votre projet " ! Merci et bon courage Lien à poster Partager sur d’autres sites

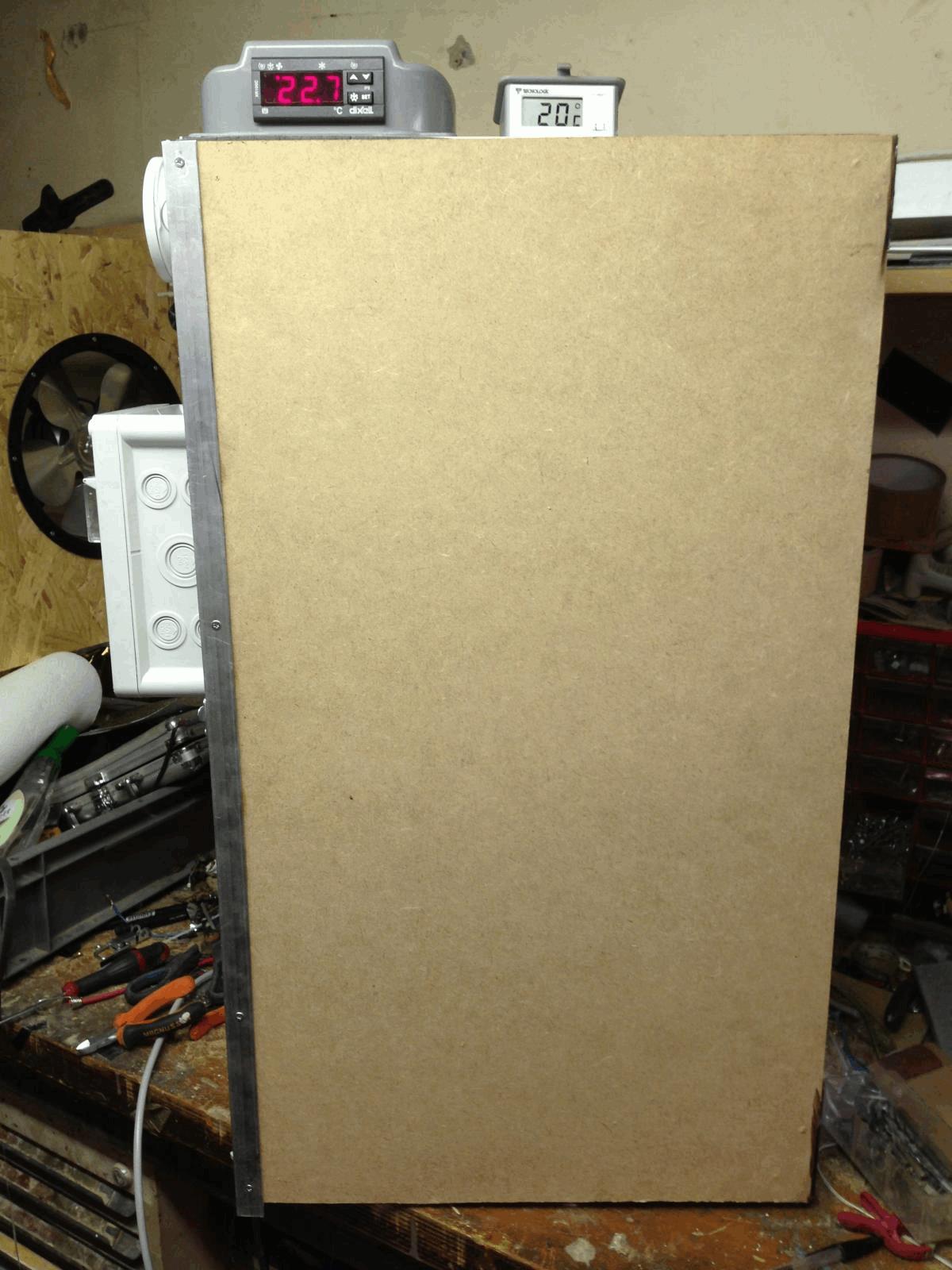

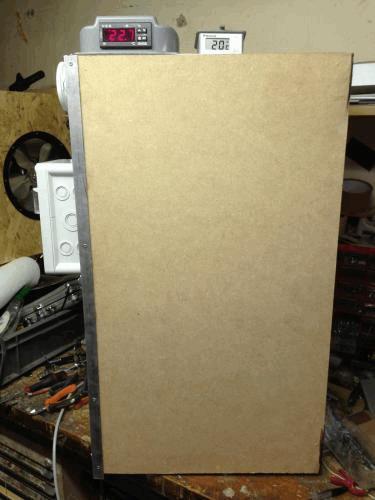

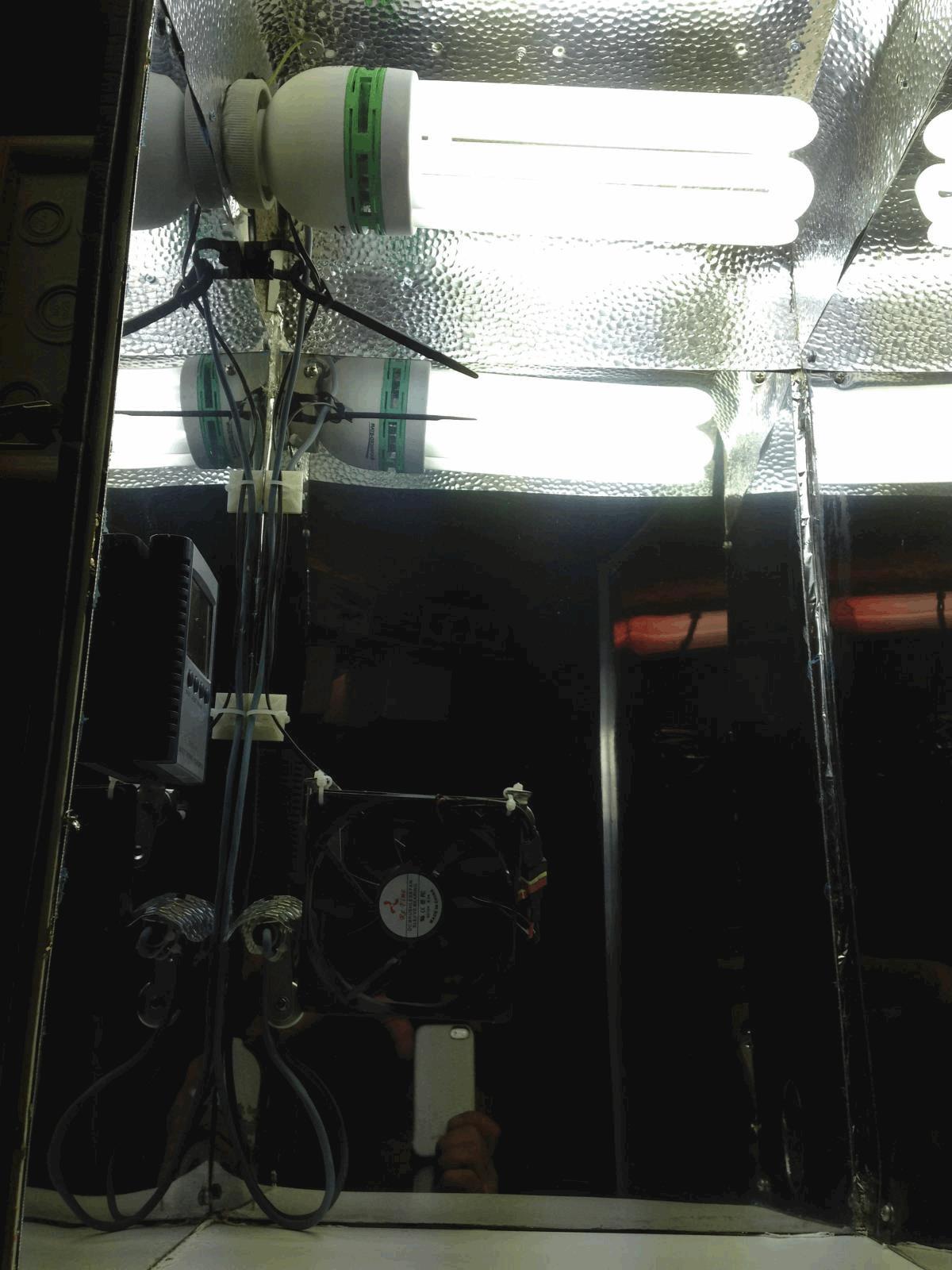

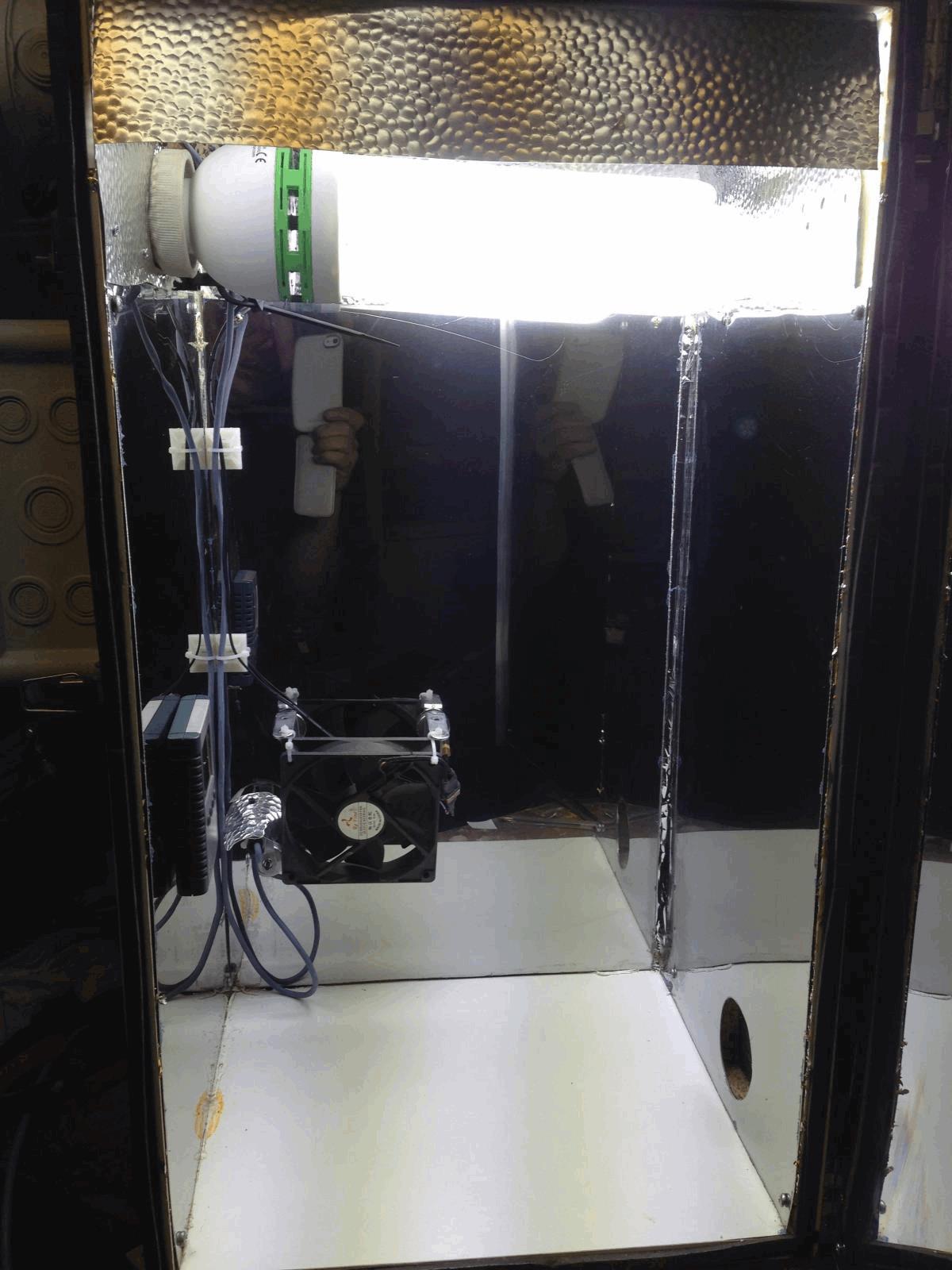

Deshaut 94 Posté(e) mai 1, 2013 Auteur Partager Posté(e) mai 1, 2013 salut a tous ces dernier jour j ai pas trop avancé car je me suis consacré a la construction de mon mini placo pour faire partir 4 graines:2X double gum regular(pour faire un PM ) et 2X skunk Fem j ai quand meme presque fini le filtre(je vais changer la mousse par du tissu car elle prend trop de place) is quand j aurais fini le filtre,je m attaque au reflecteur je ne sais pas encore si je fais comme ça: ou comme ça: j aurai deux ampoules dans le meme reflecteur tous les conseils/critique sont les bien venu A+ 3 Lien à poster Partager sur d’autres sites

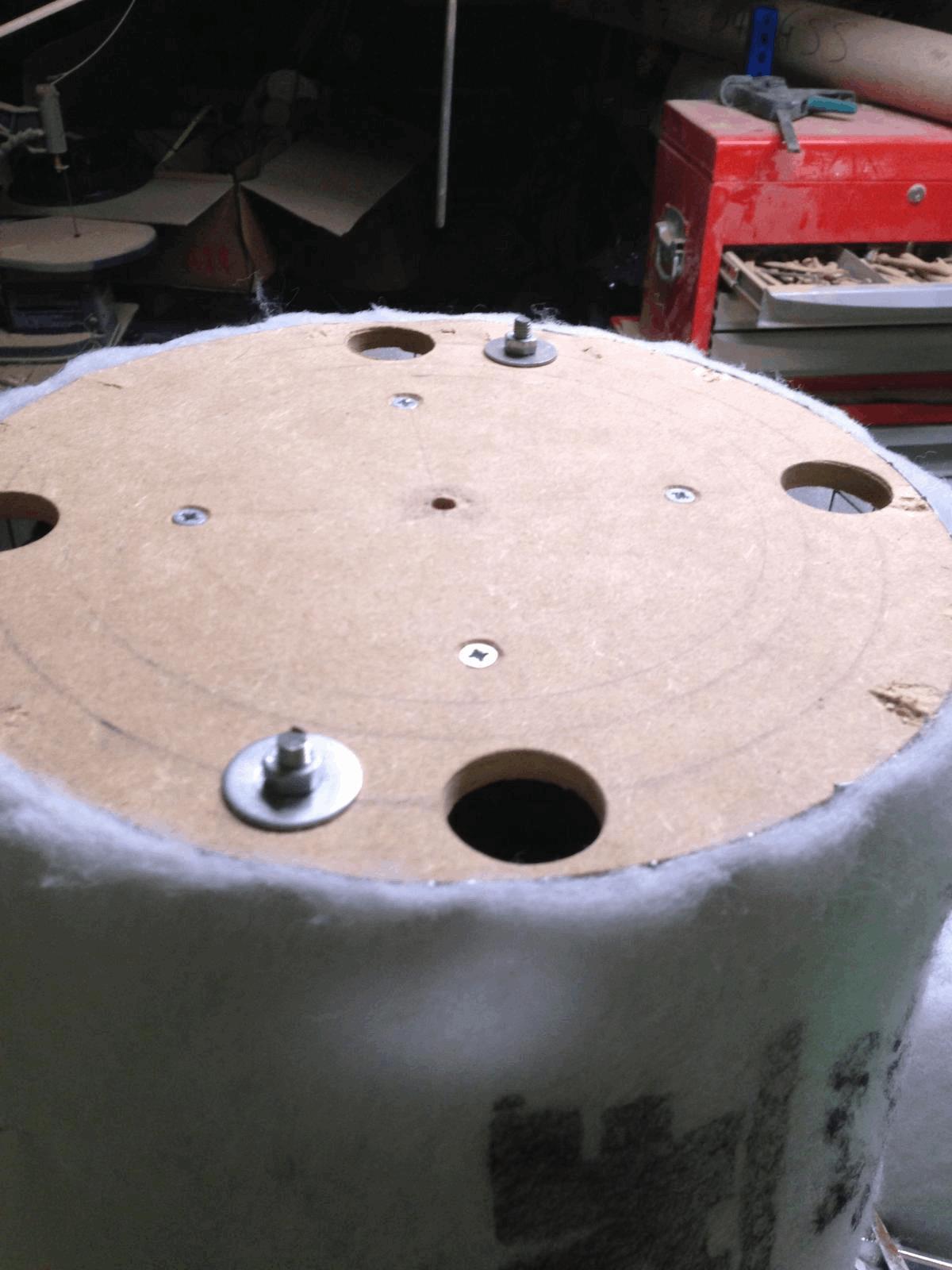

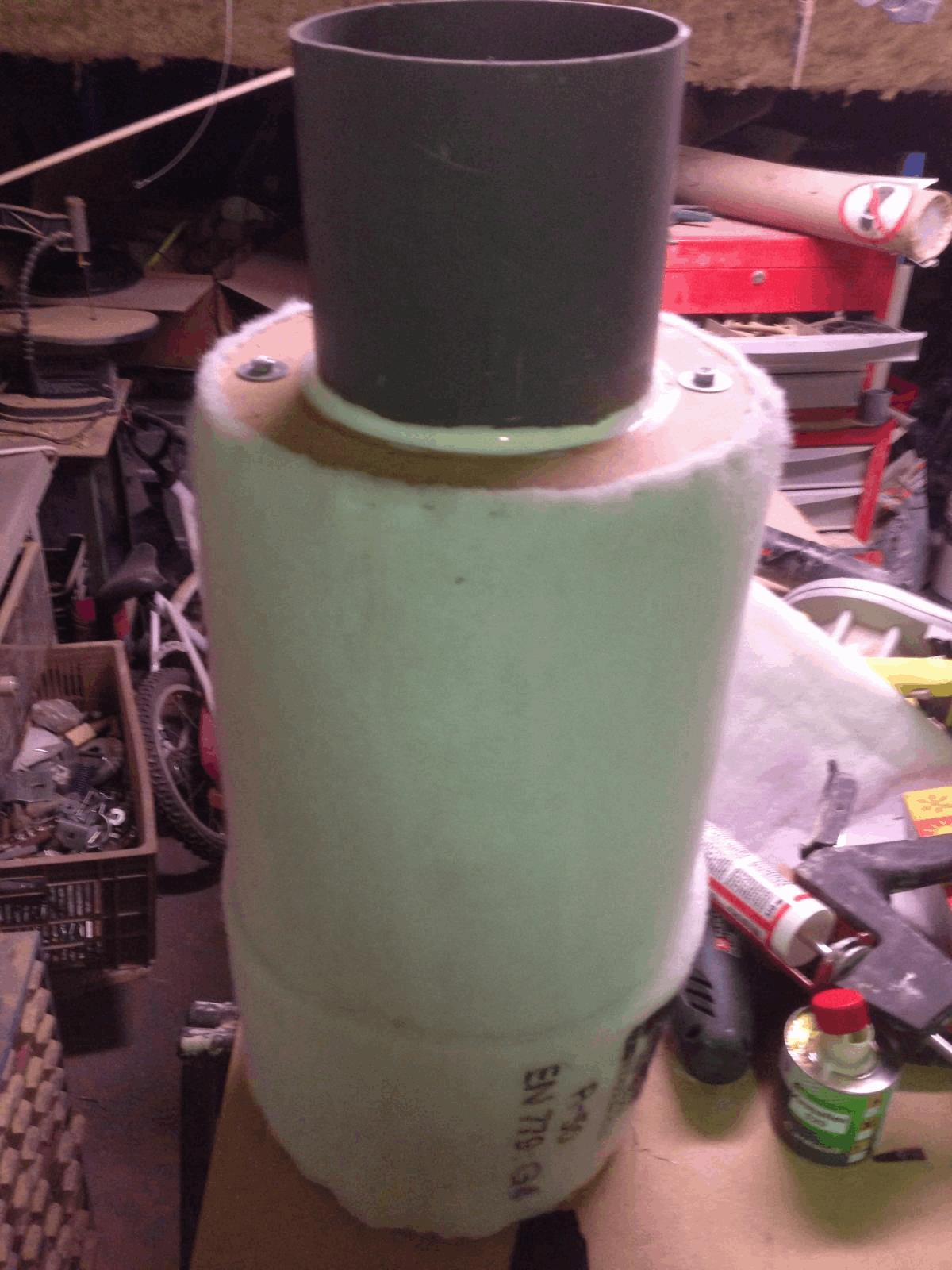

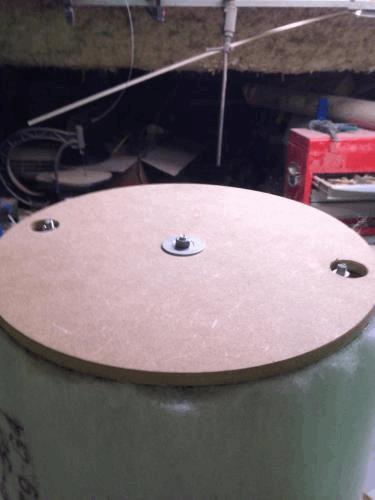

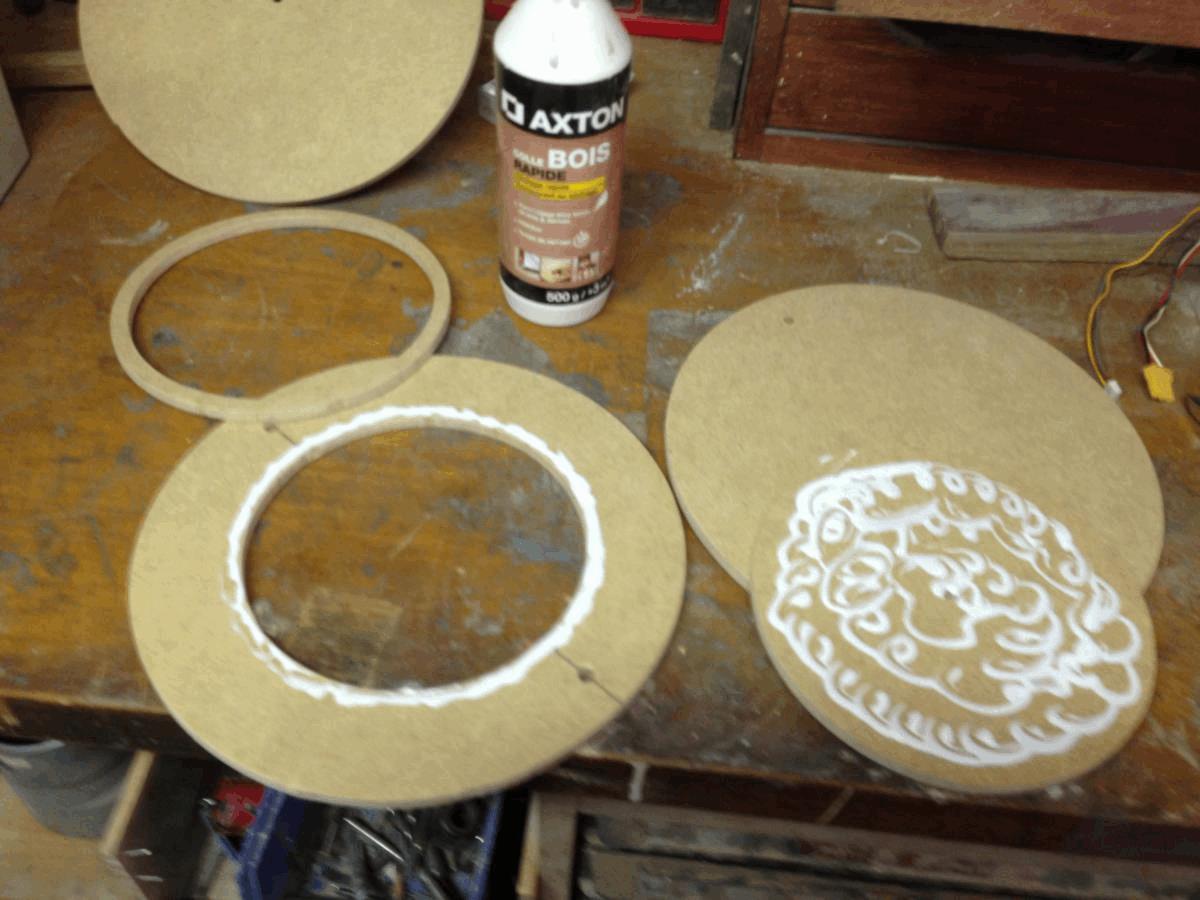

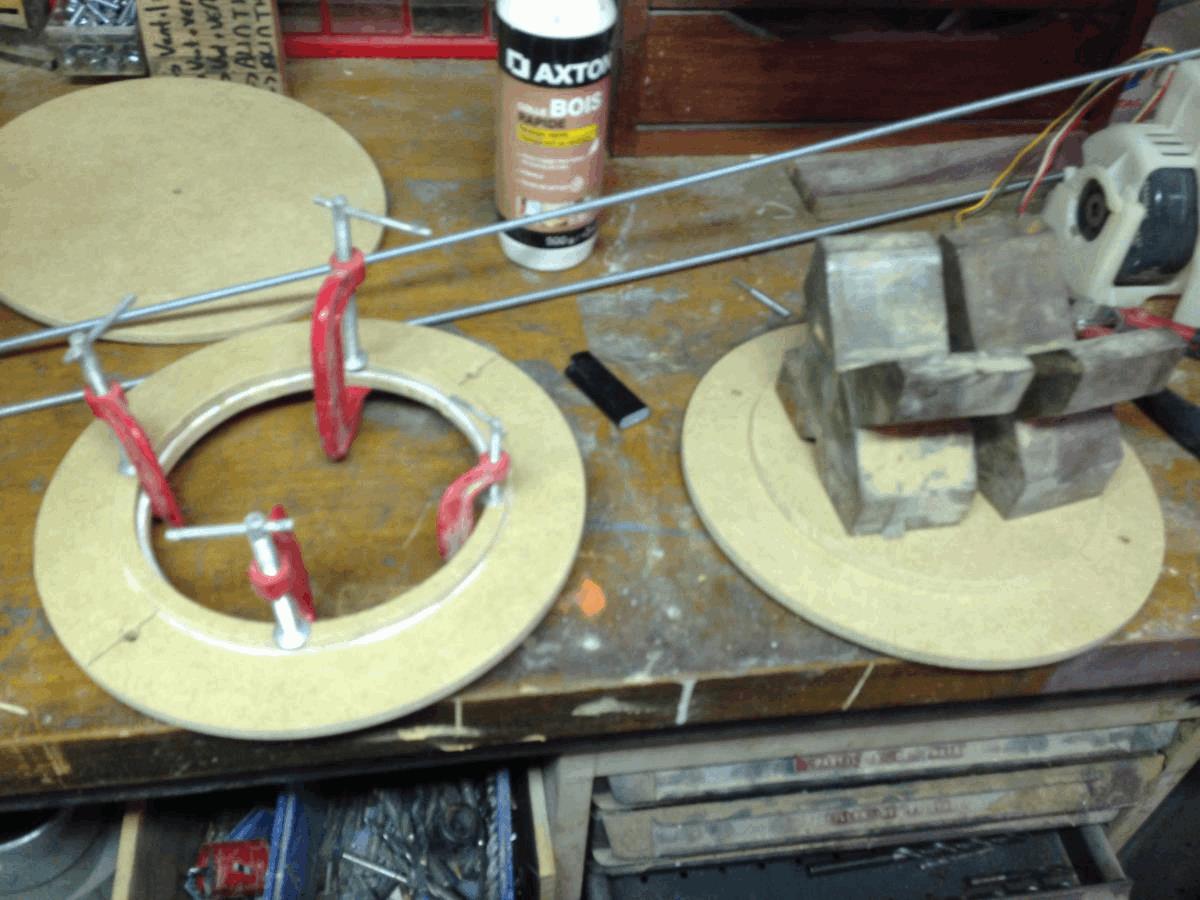

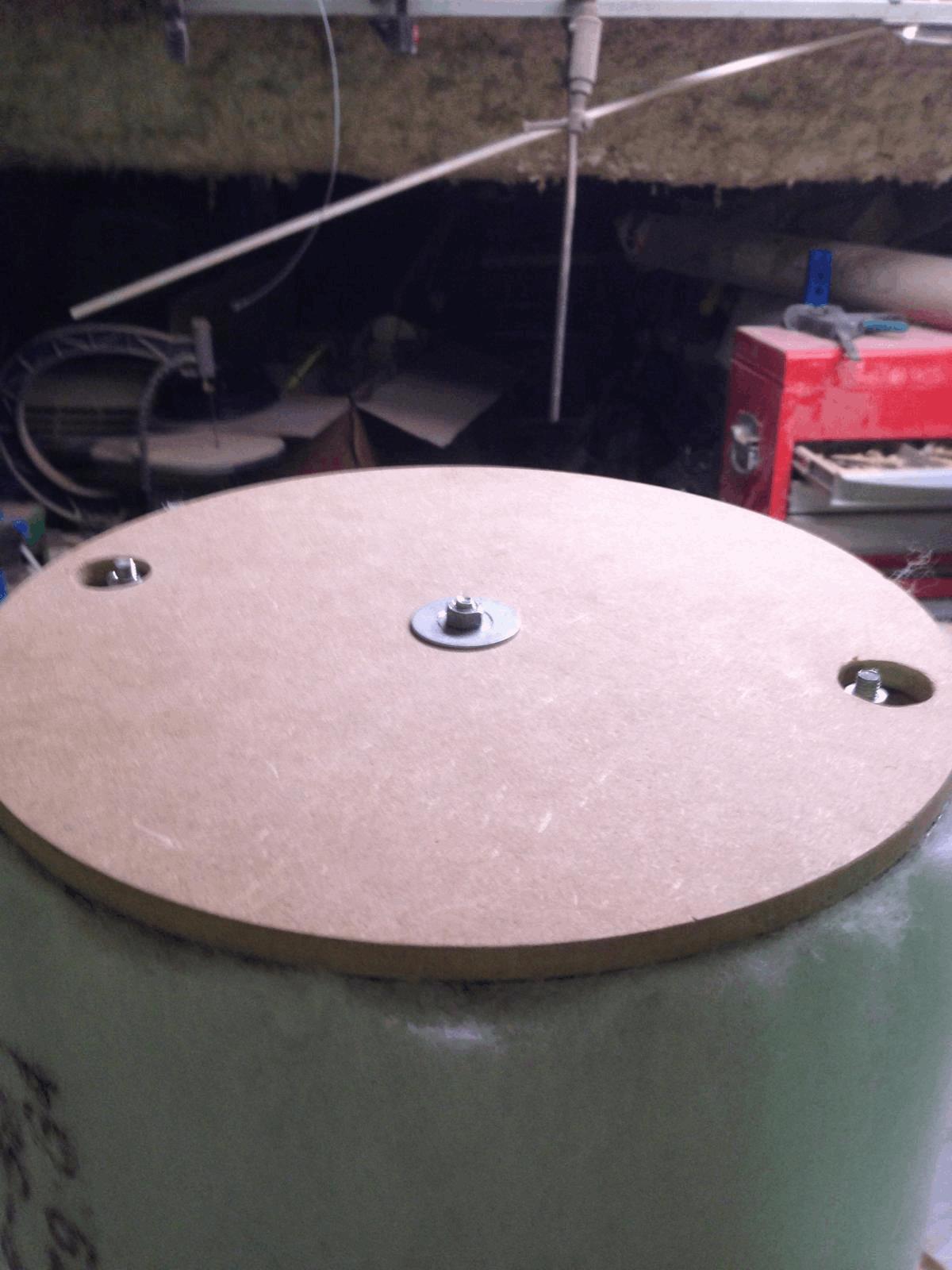

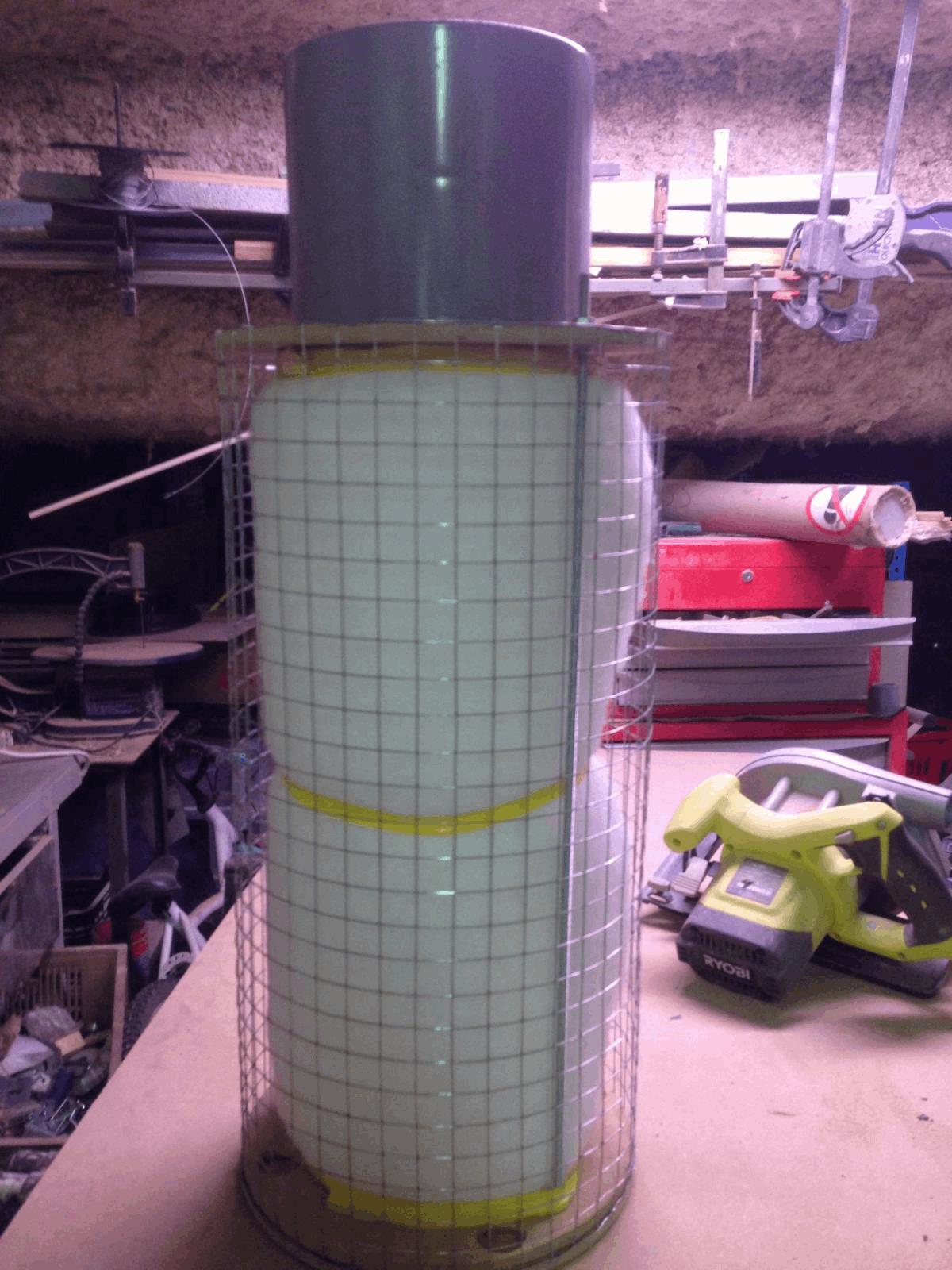

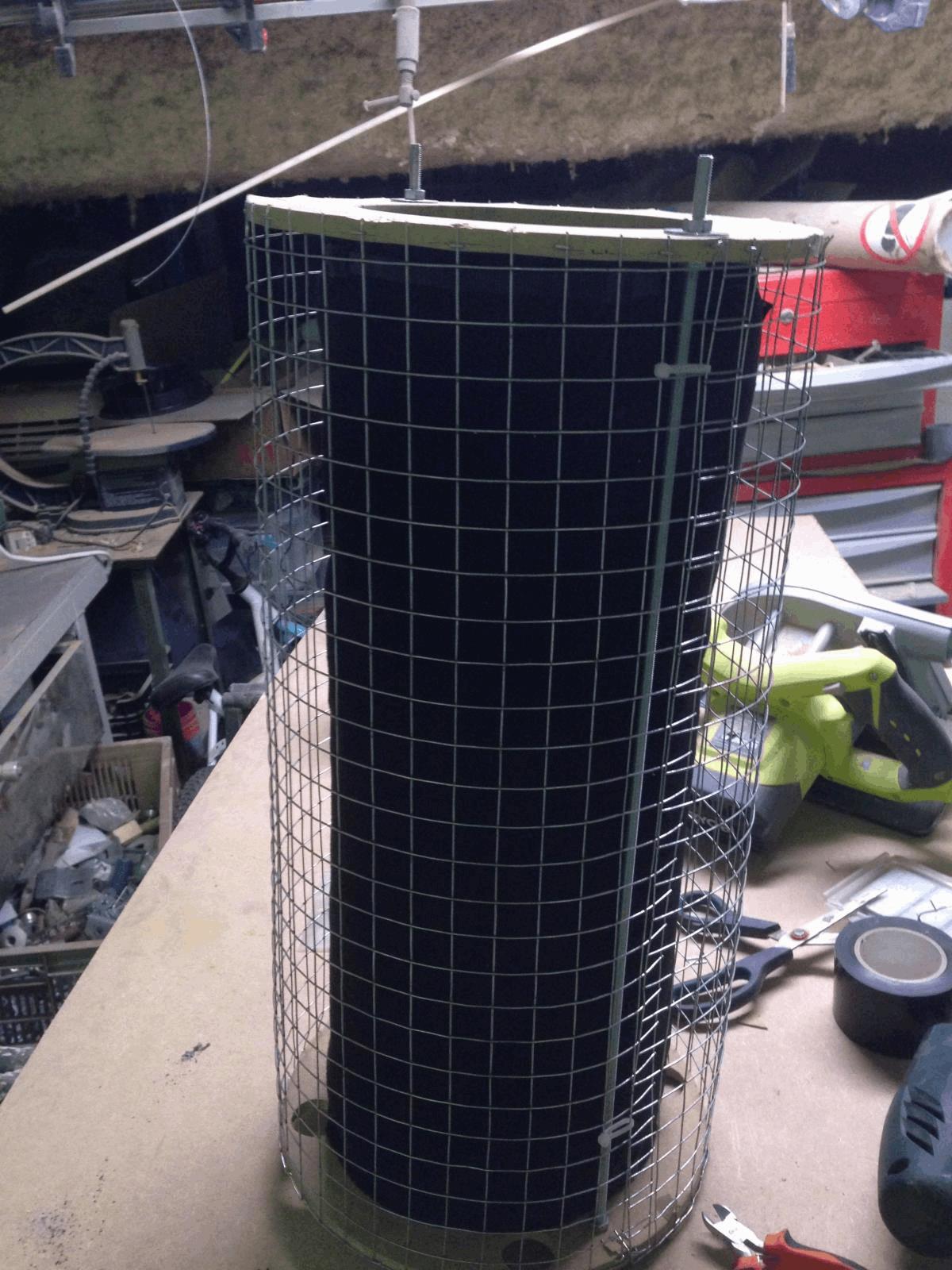

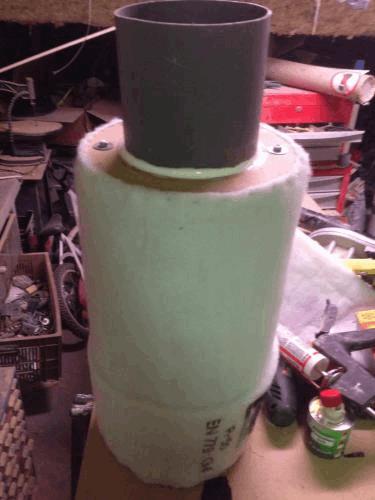

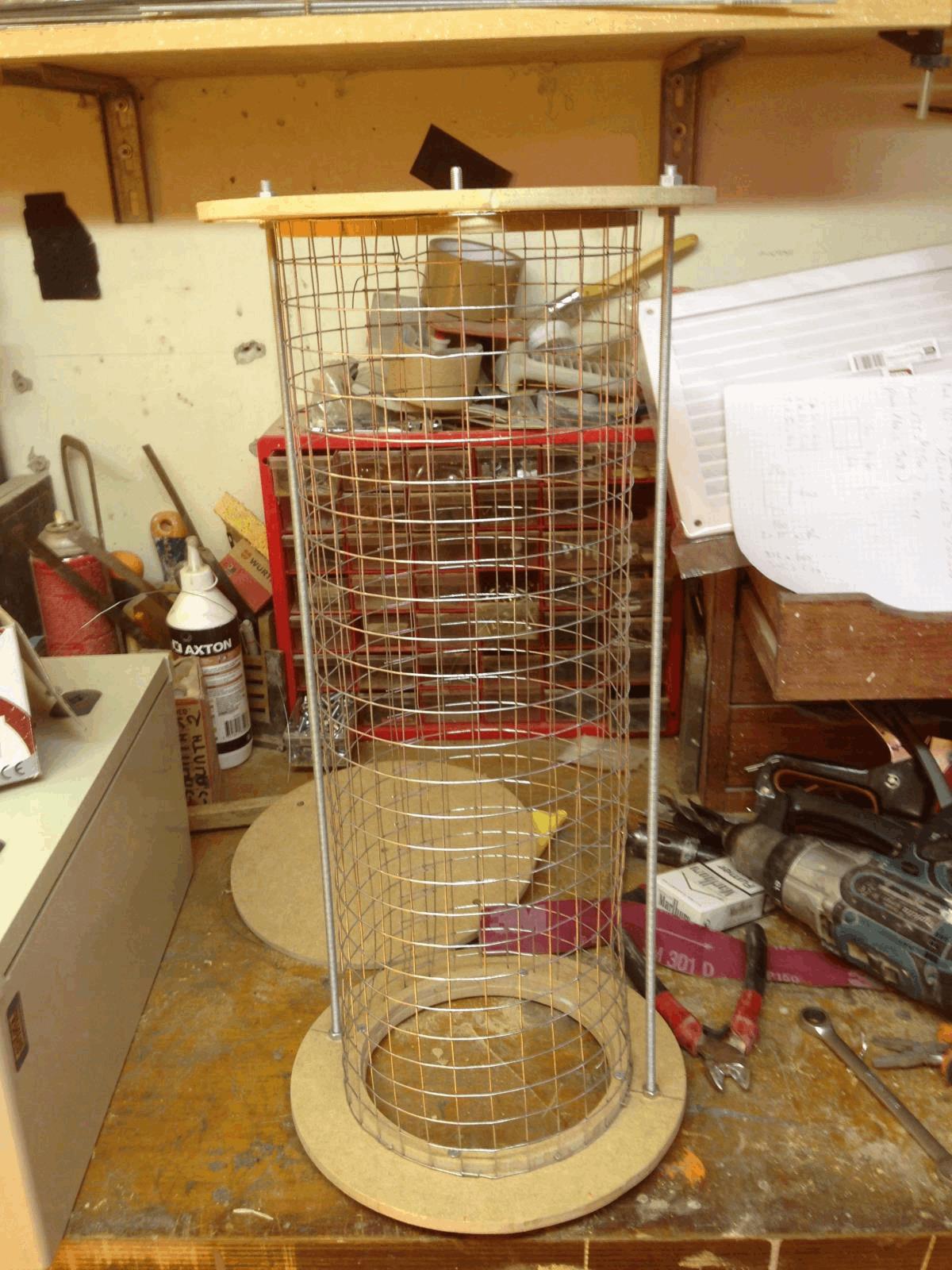

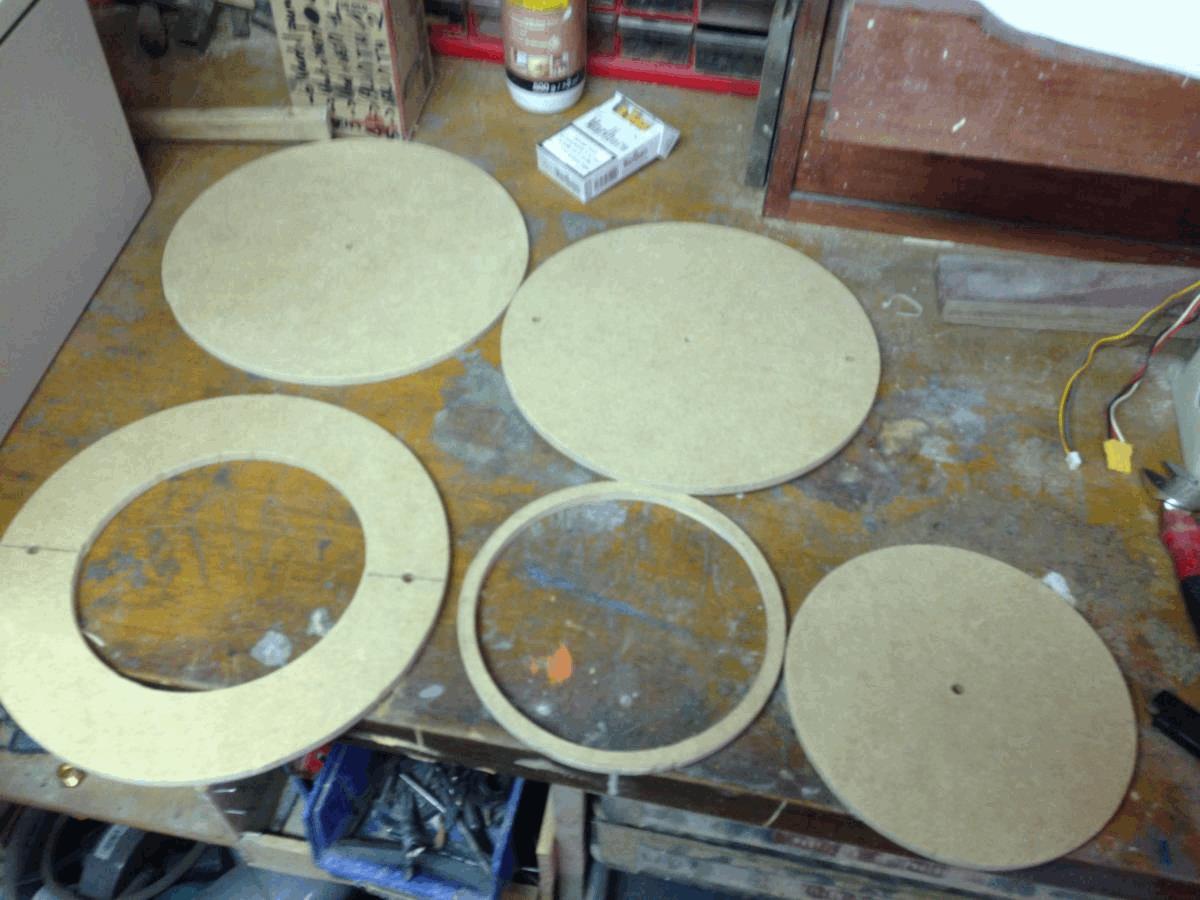

Deshaut 94 Posté(e) mai 2, 2013 Auteur Partager Posté(e) mai 2, 2013 salut a tous REALISATION DU FILTRE A CHARBON DIMENSIONS : lg:600mm/ D int:160mm/ D ext:260mm 1/ découpe des pièces dans du MDF de 10mm 2/ collage/vissage et sechage 3/ mise en place du grillage intérieur à l agrafeuse murale et de 2 tige fileté M6 4/ mise en place du tissu intérieur(feutrine acoustique) 5/ agrafage de la mousse filtrante extérieur (on peux voir les 4 trous de remplissage) 6/ bouchon vissé 7/ résultat finale Je n ai pas encore de charbon:le volume est de 20Litres 2 Lien à poster Partager sur d’autres sites
bleeker 239 Posté(e) mai 3, 2013 Partager Posté(e) mai 3, 2013 Que dire ?? Je continue à suivre ca de près T'as vrmt la bricole dans les mains, ca fait plaisir de voir des tutos et l'evolution de ton boulot aussi imagé bonn continuation amigo Lien à poster Partager sur d’autres sites
Deshaut 94 Posté(e) mai 3, 2013 Auteur Partager Posté(e) mai 3, 2013 Salut Ravi que ça plaise et si ça peut aider.... J attaque le réflecteurs prochainement , je suis en pleine réflexion À plus Lien à poster Partager sur d’autres sites

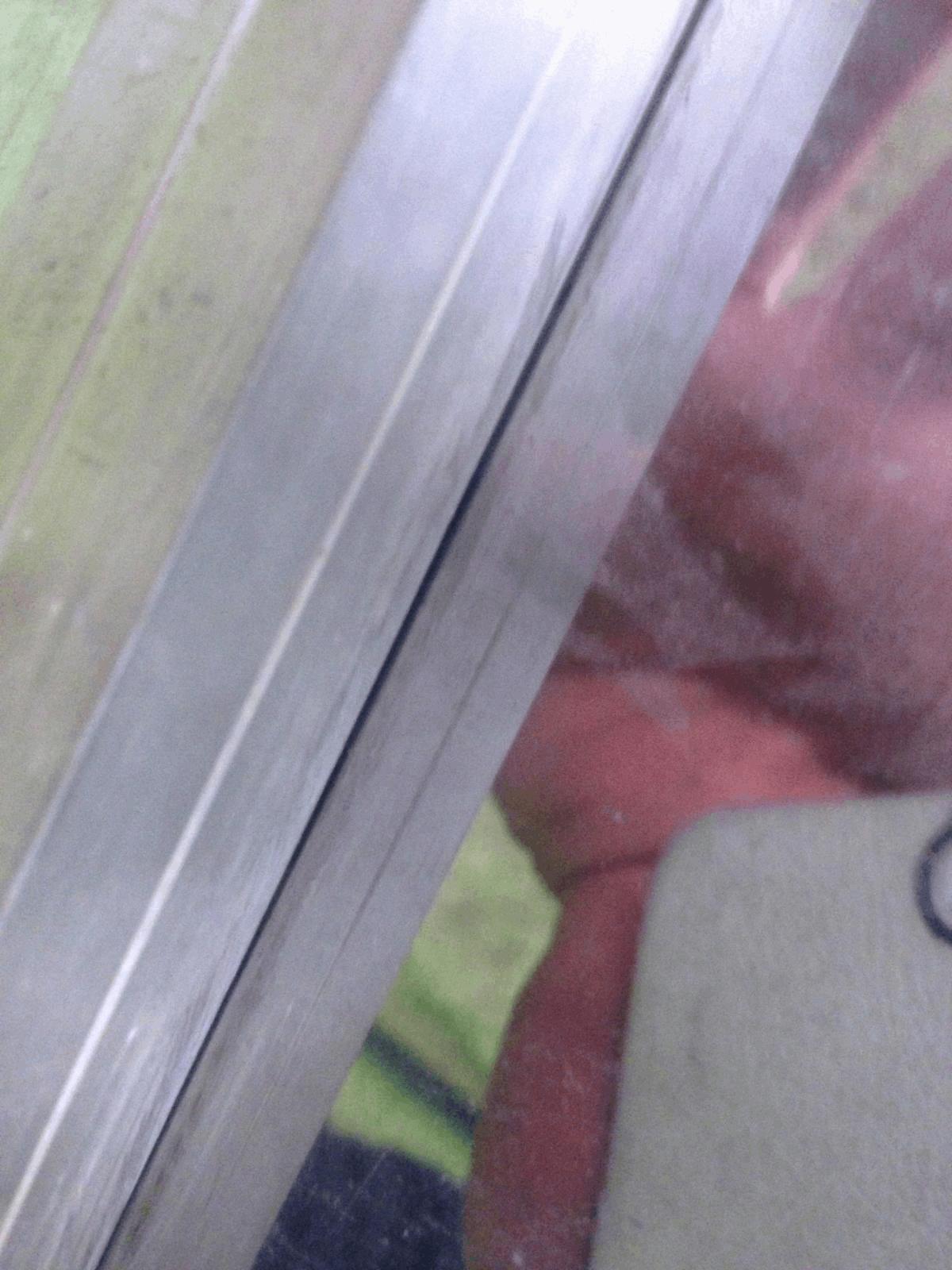

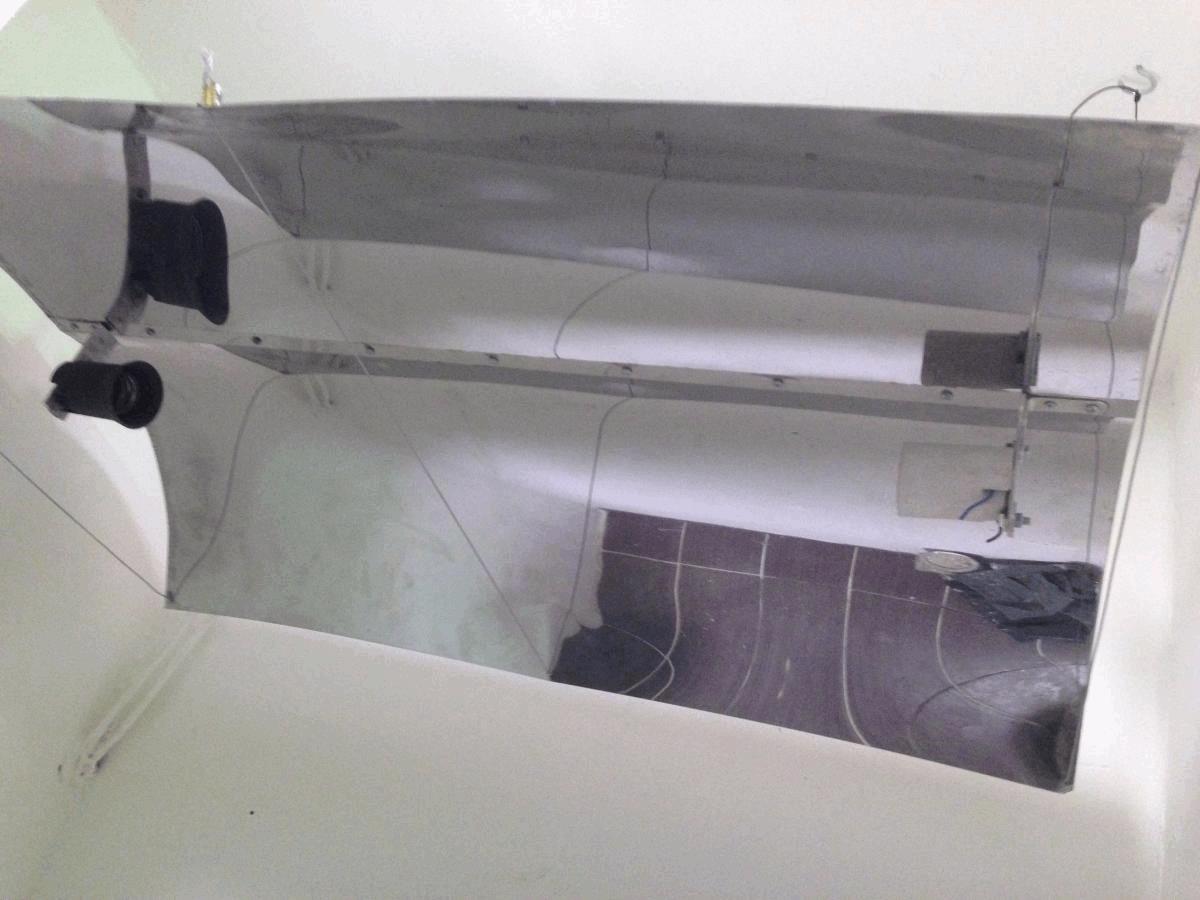

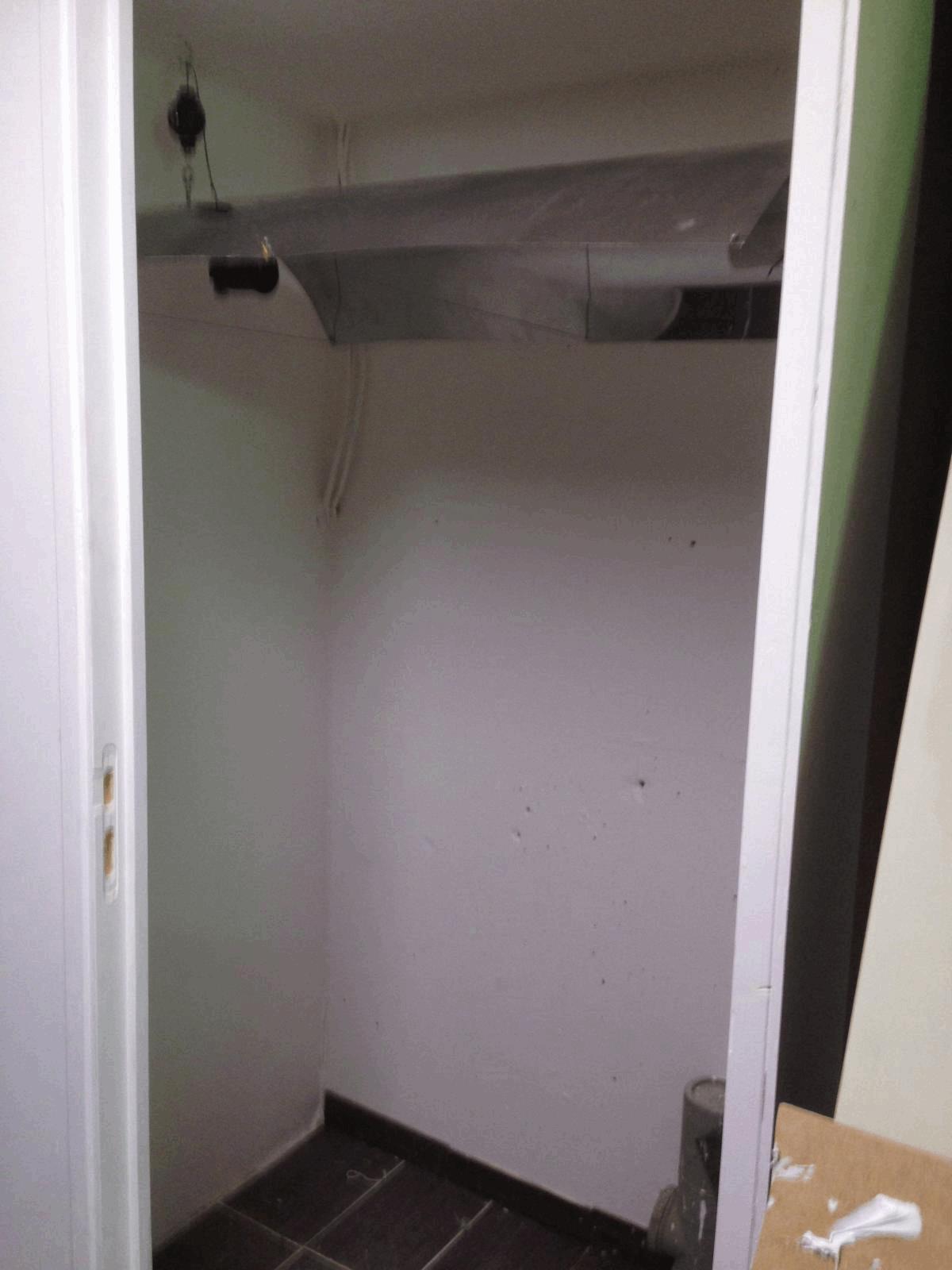

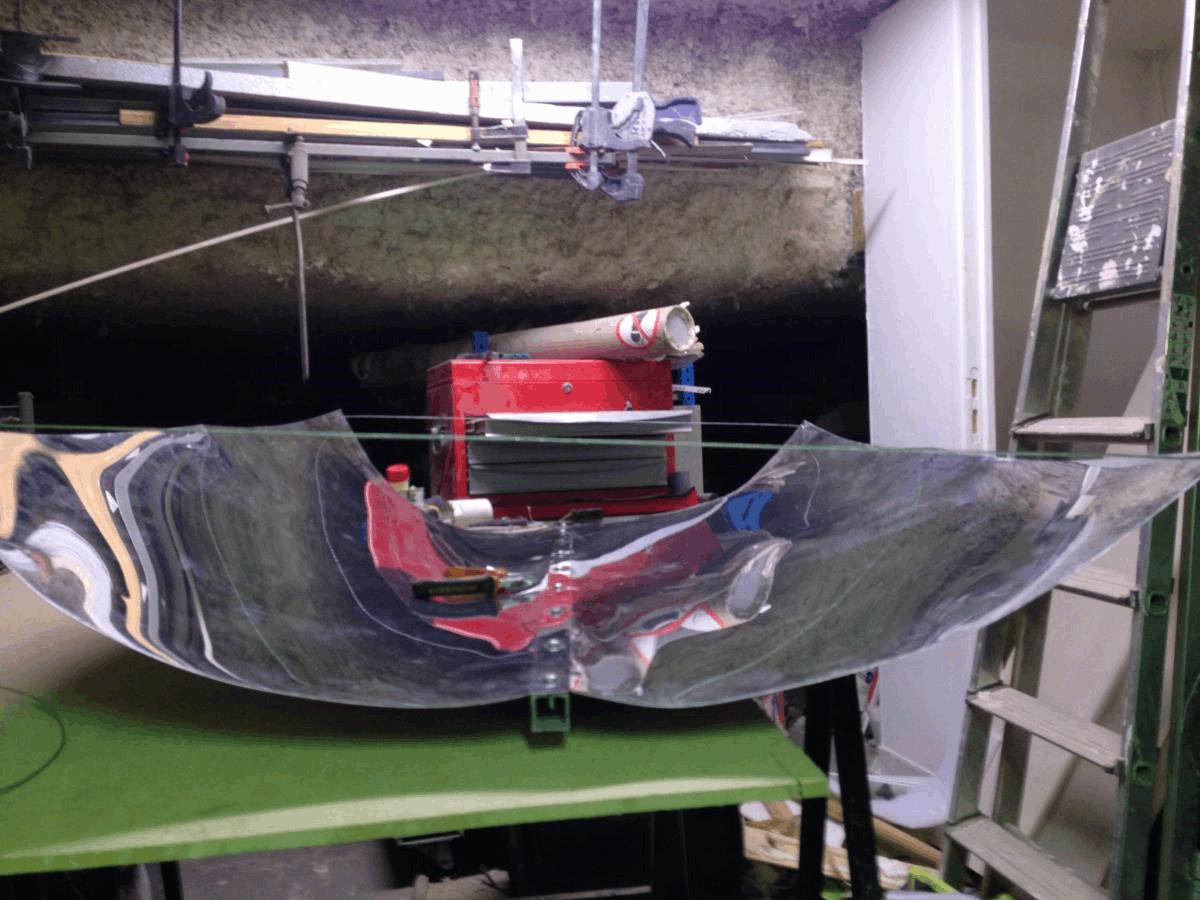

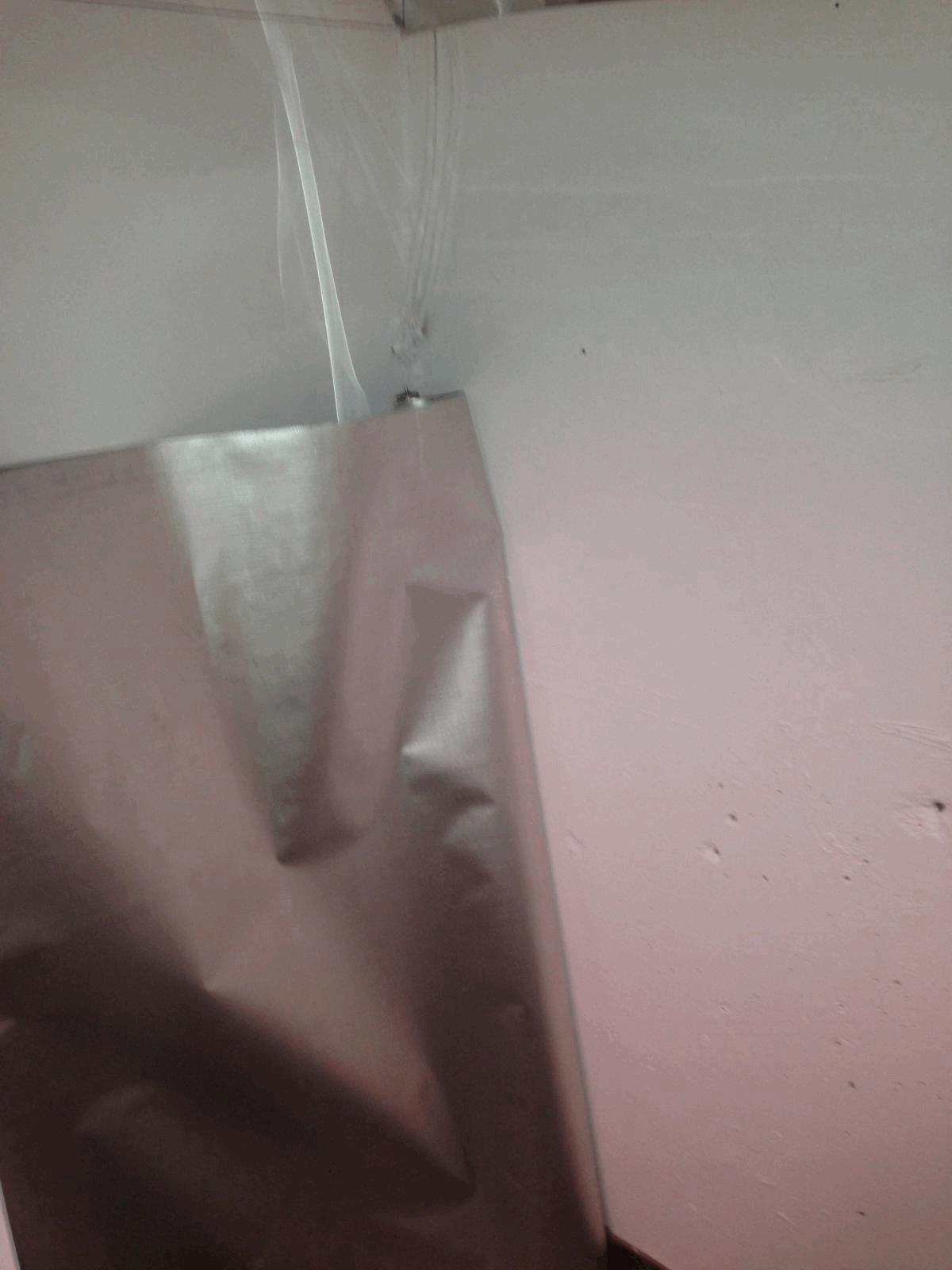

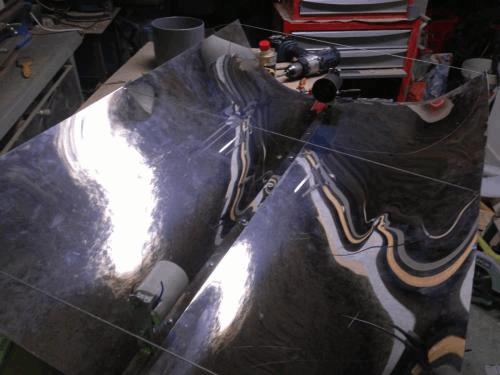

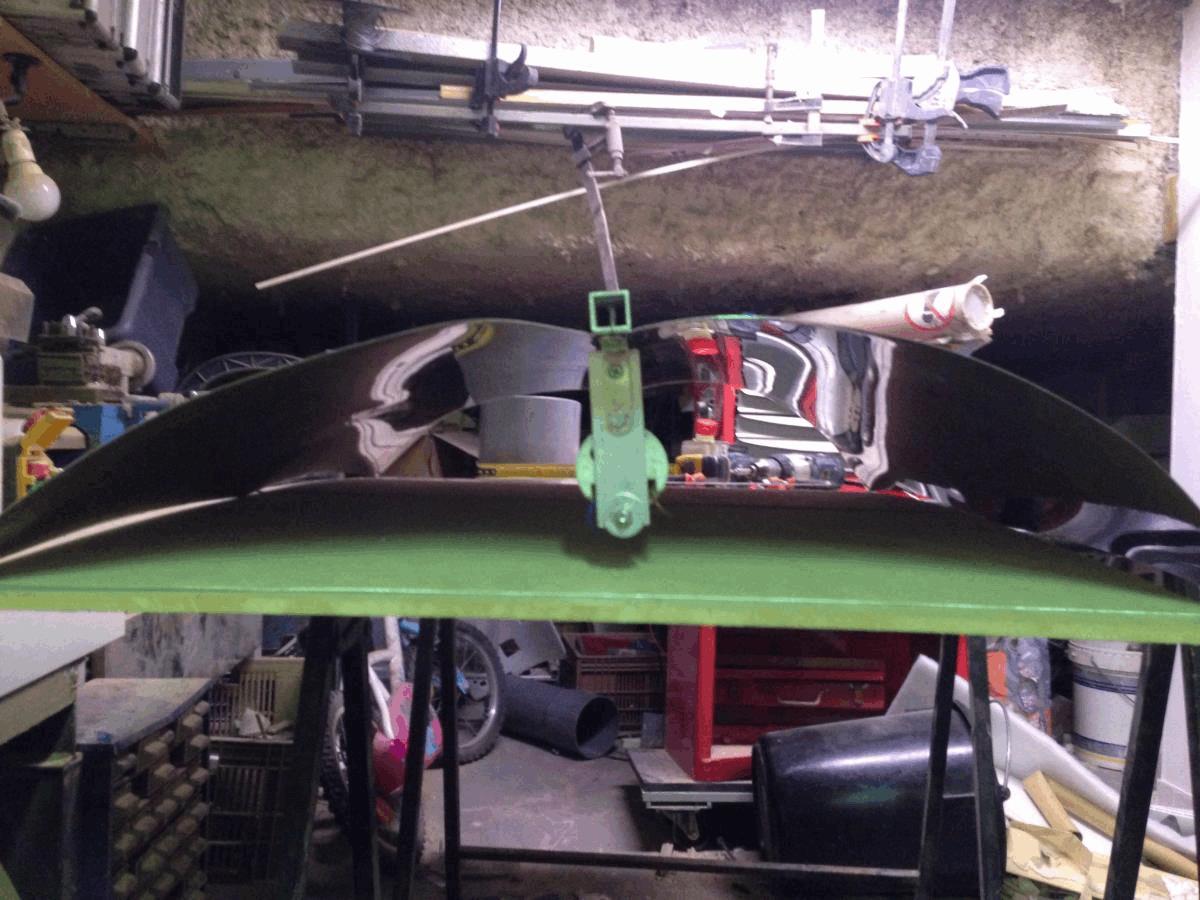

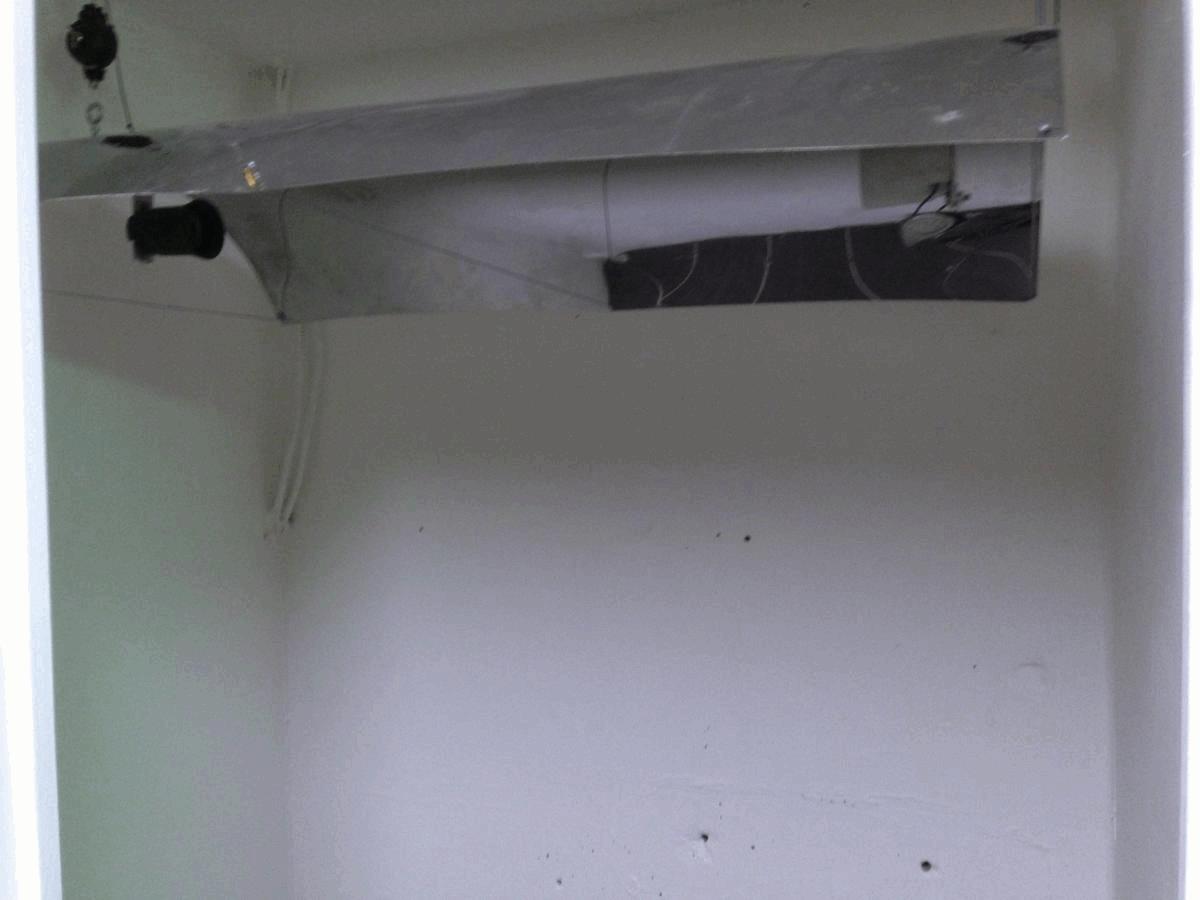

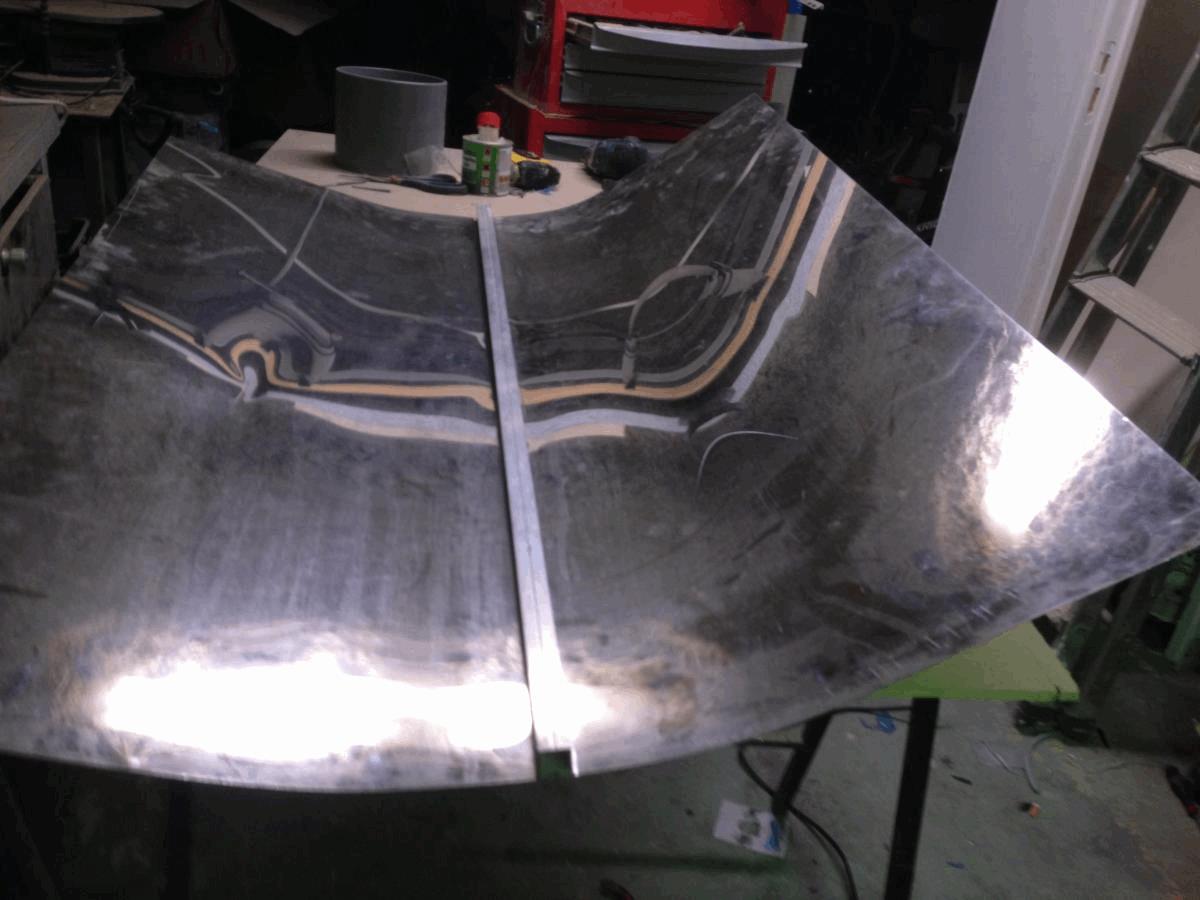

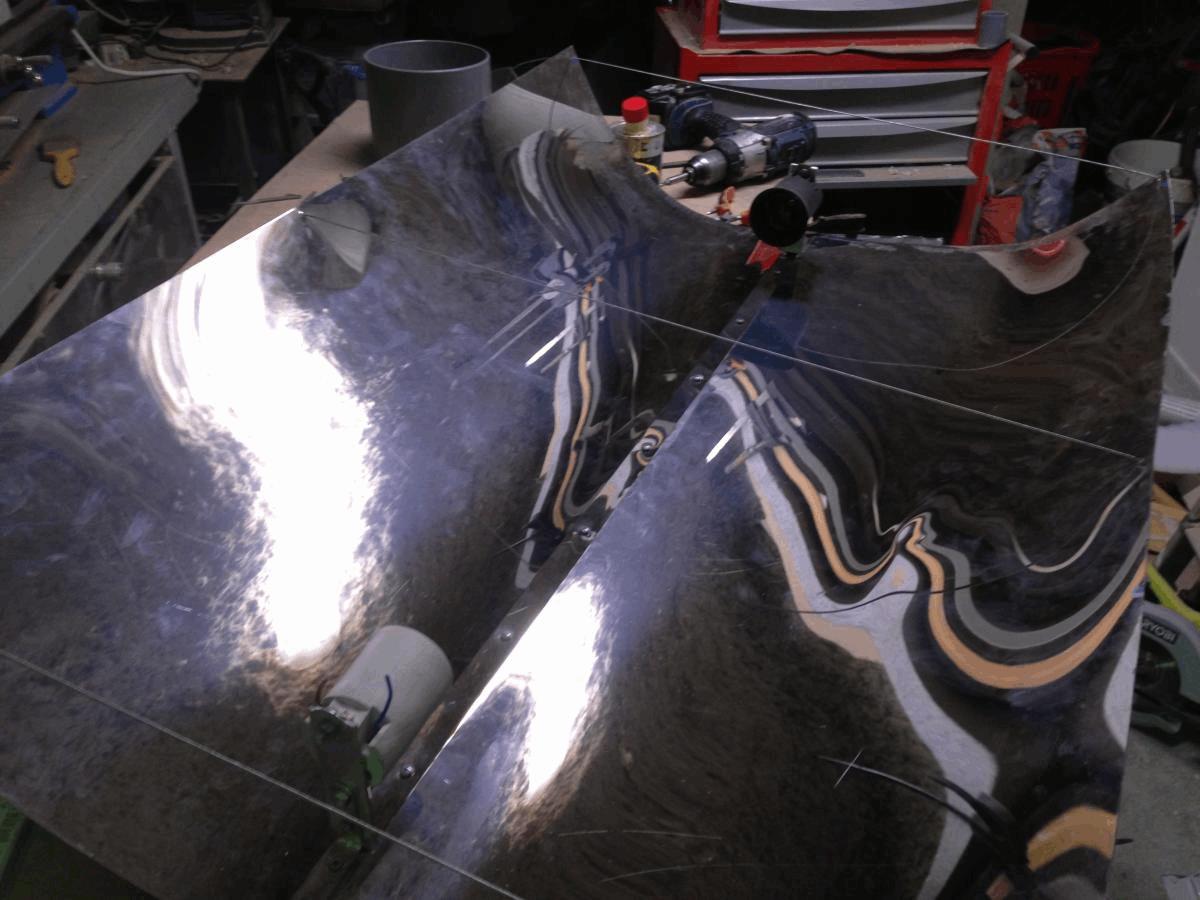

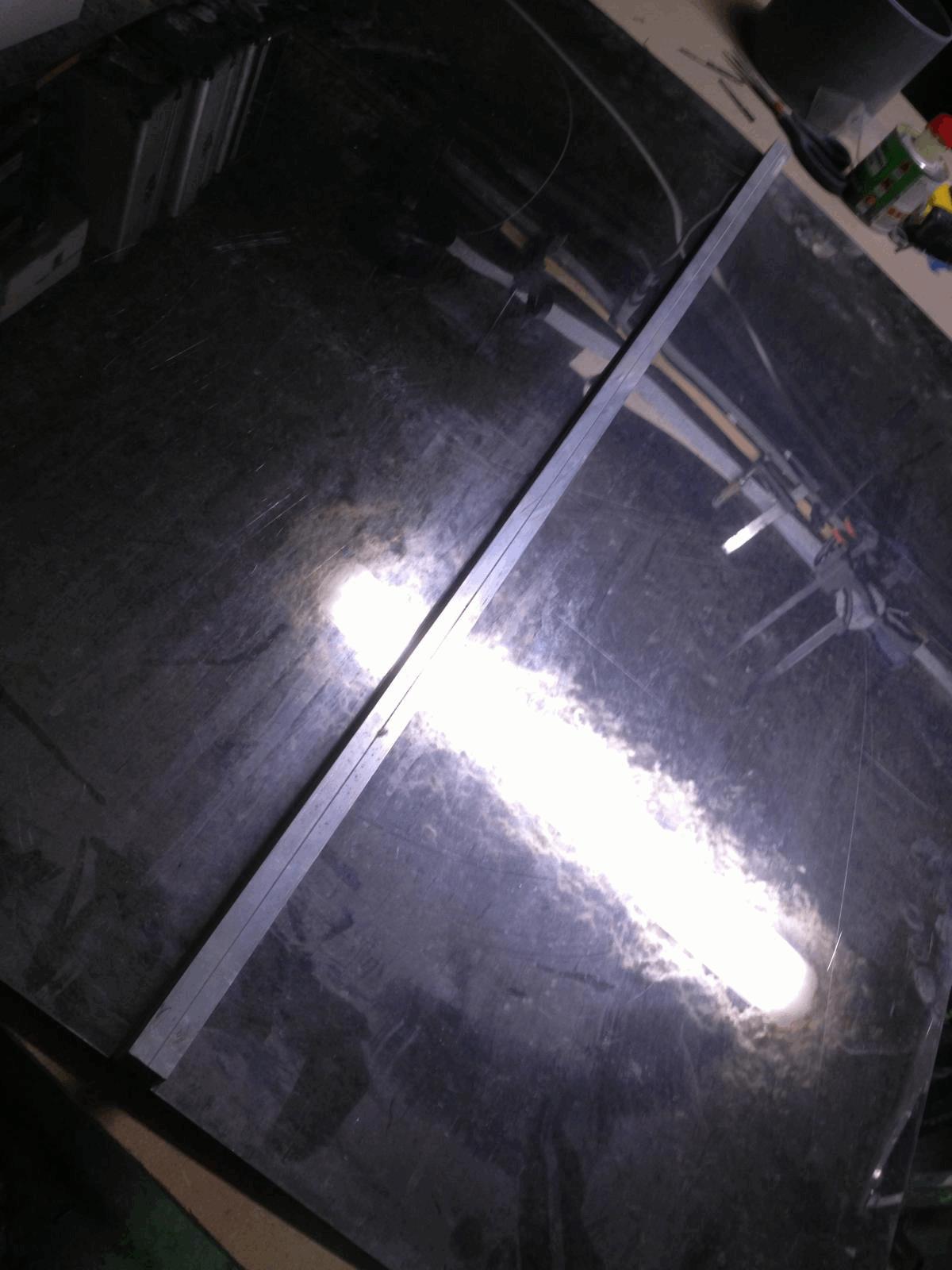

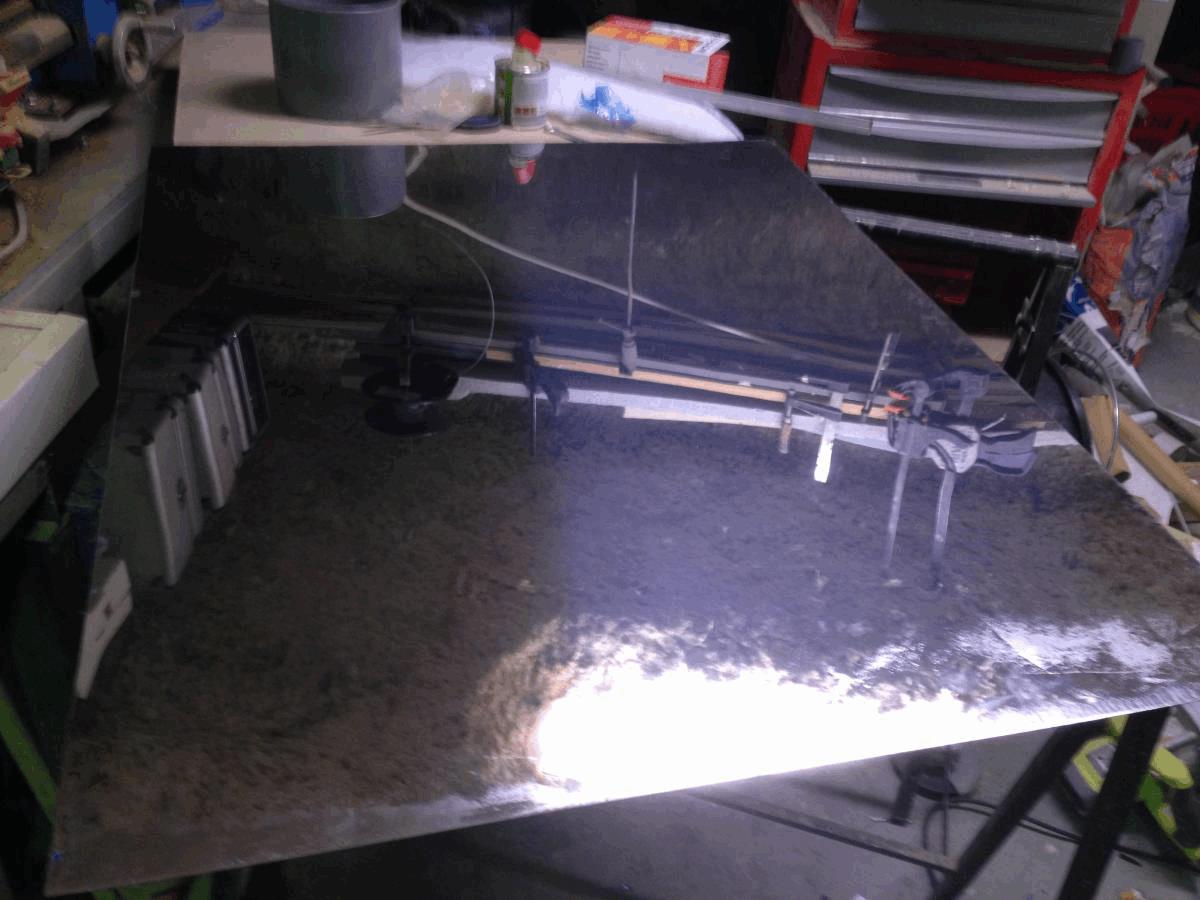

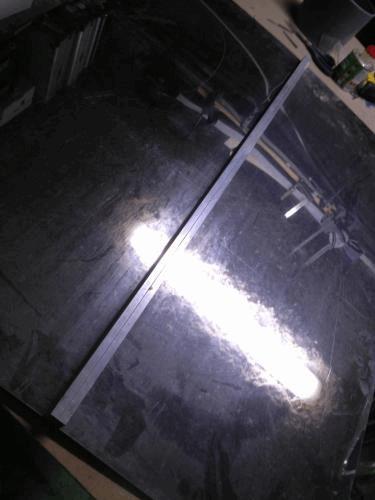

Deshaut 94 Posté(e) mai 4, 2013 Auteur Partager Posté(e) mai 4, 2013 Salut a tous FABRICATION DU REFLECTEUR Matiere premier et principale:une tole en inox 1000X800X0.8 ] Fixation d un profilé carré en alu Léger coup de meule pour faciliter/controler le pliage(on voit pas bien sur la photo) 1er pliage vers le haut 2eme pliage vers le bas maintenu par des cable(type cable de frein vélo) 2 cables n étaient pas suffisant ,j en ai mis un troisieme au milieu + fixation des 2 douilles forme finale apres réctification Mise en place dans le placo voici ce que je vais mettre aux mur,ce sont des rideaux reflechissant qui servent normalement a fermer les meubles réfrigéré la nuit Je me suis attaqué au caisson d extraction fabriqué a partir de la turbine montré plus haut photo prochainement A+ 1 Lien à poster Partager sur d’autres sites

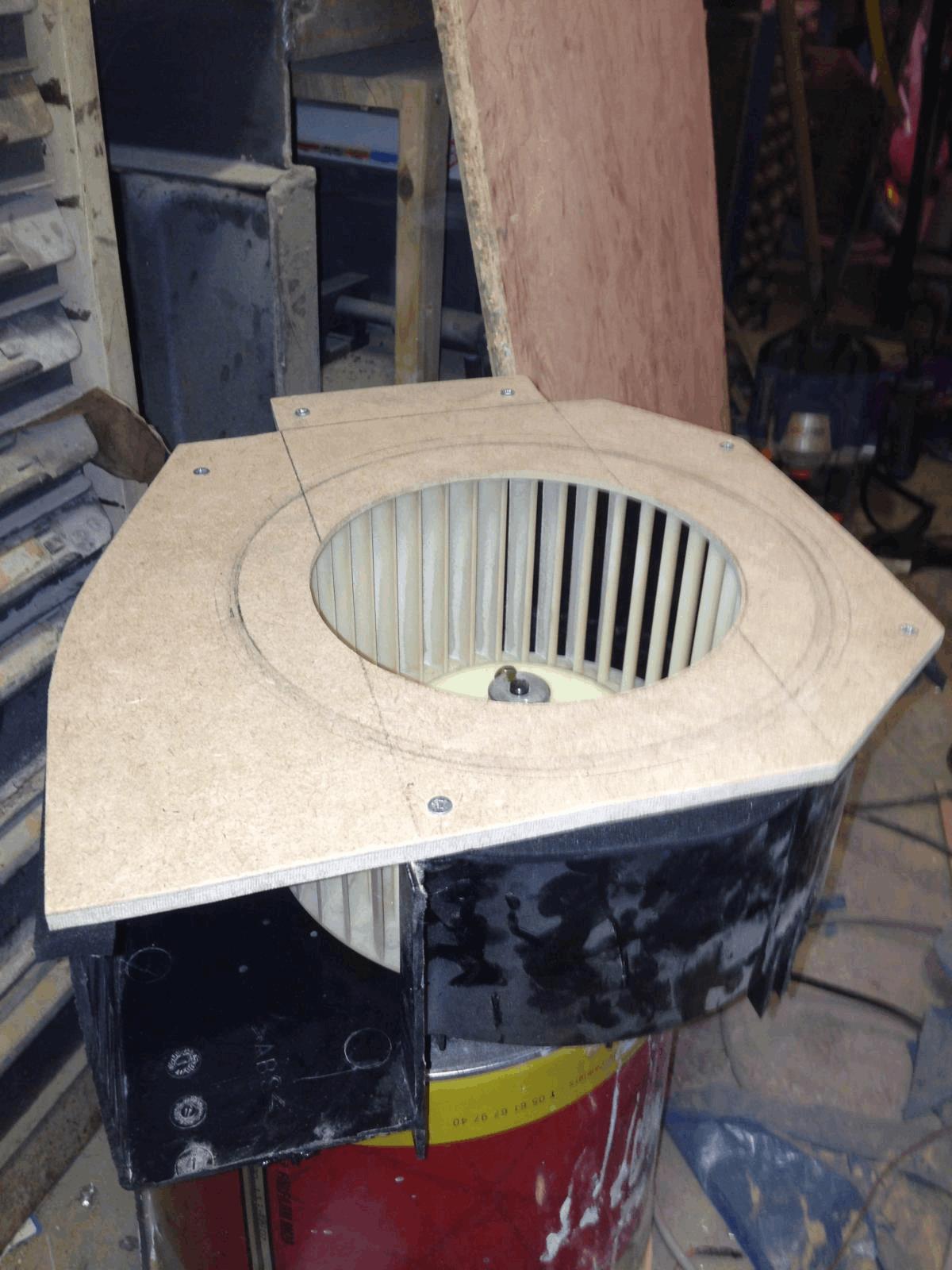

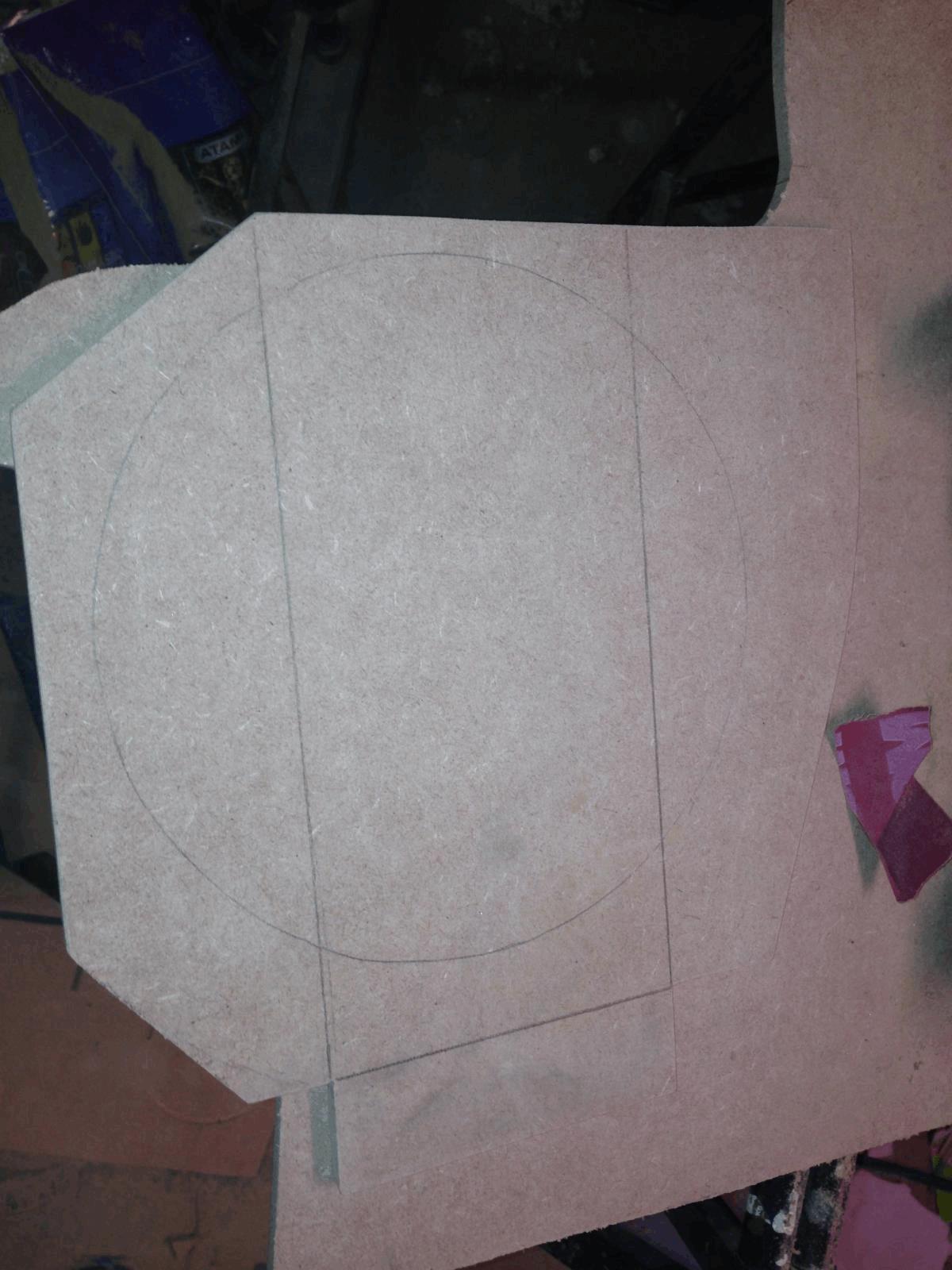

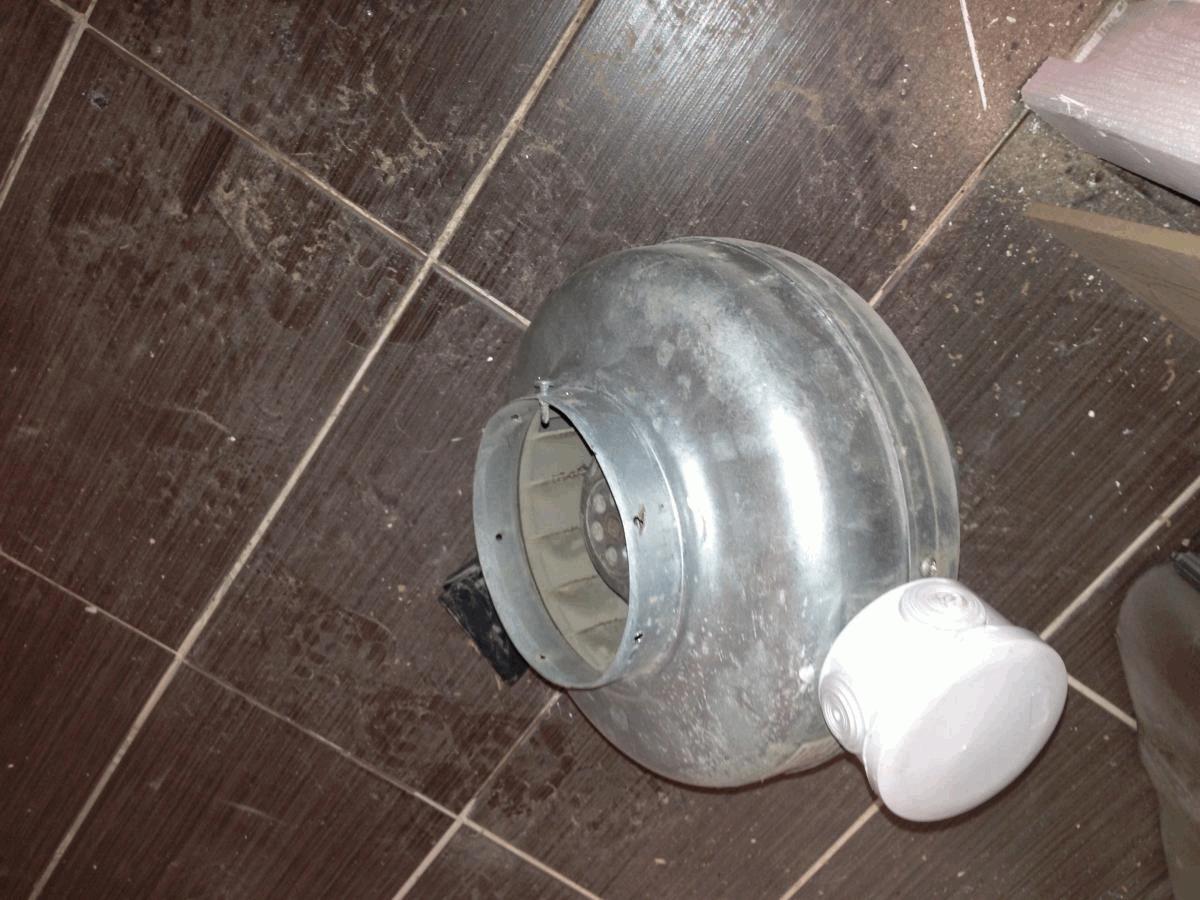

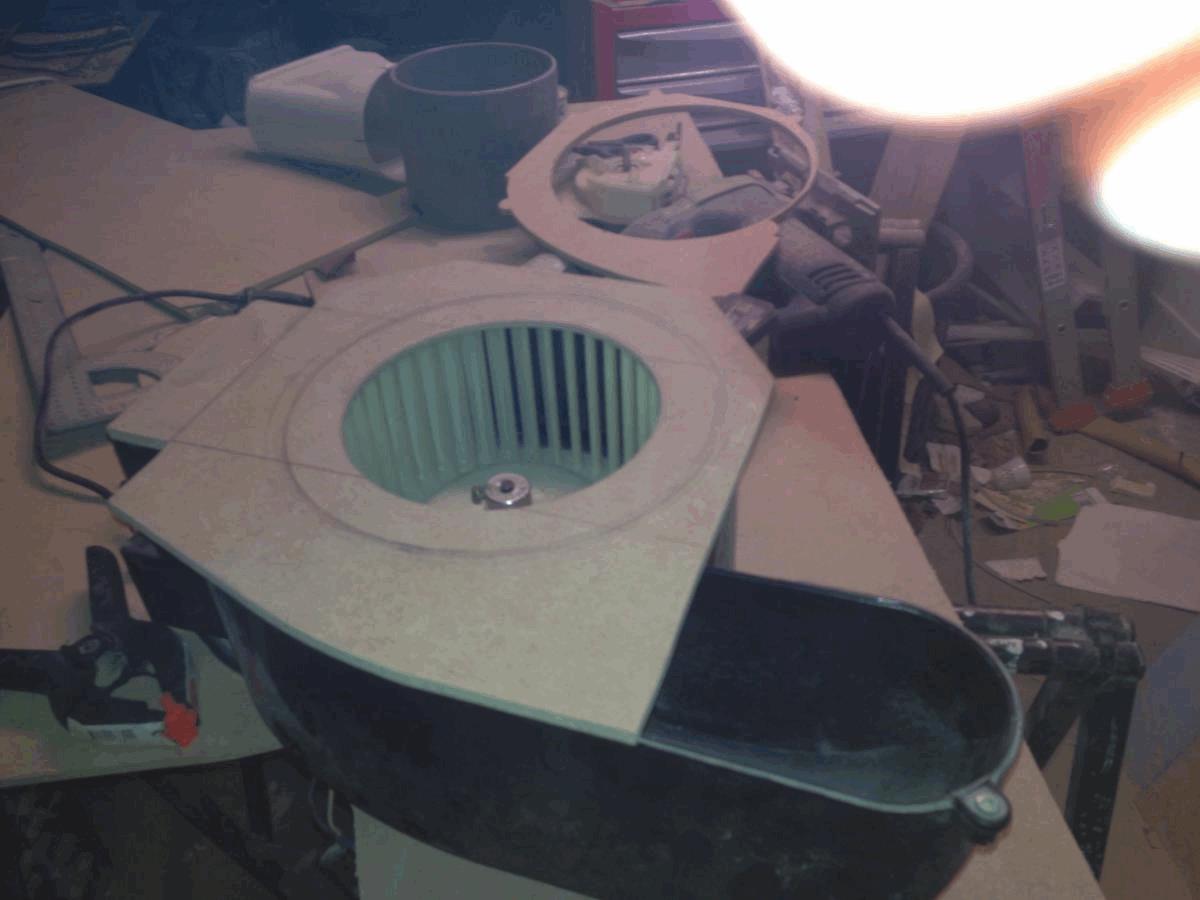

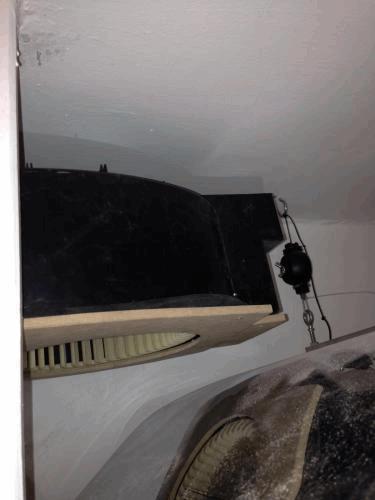

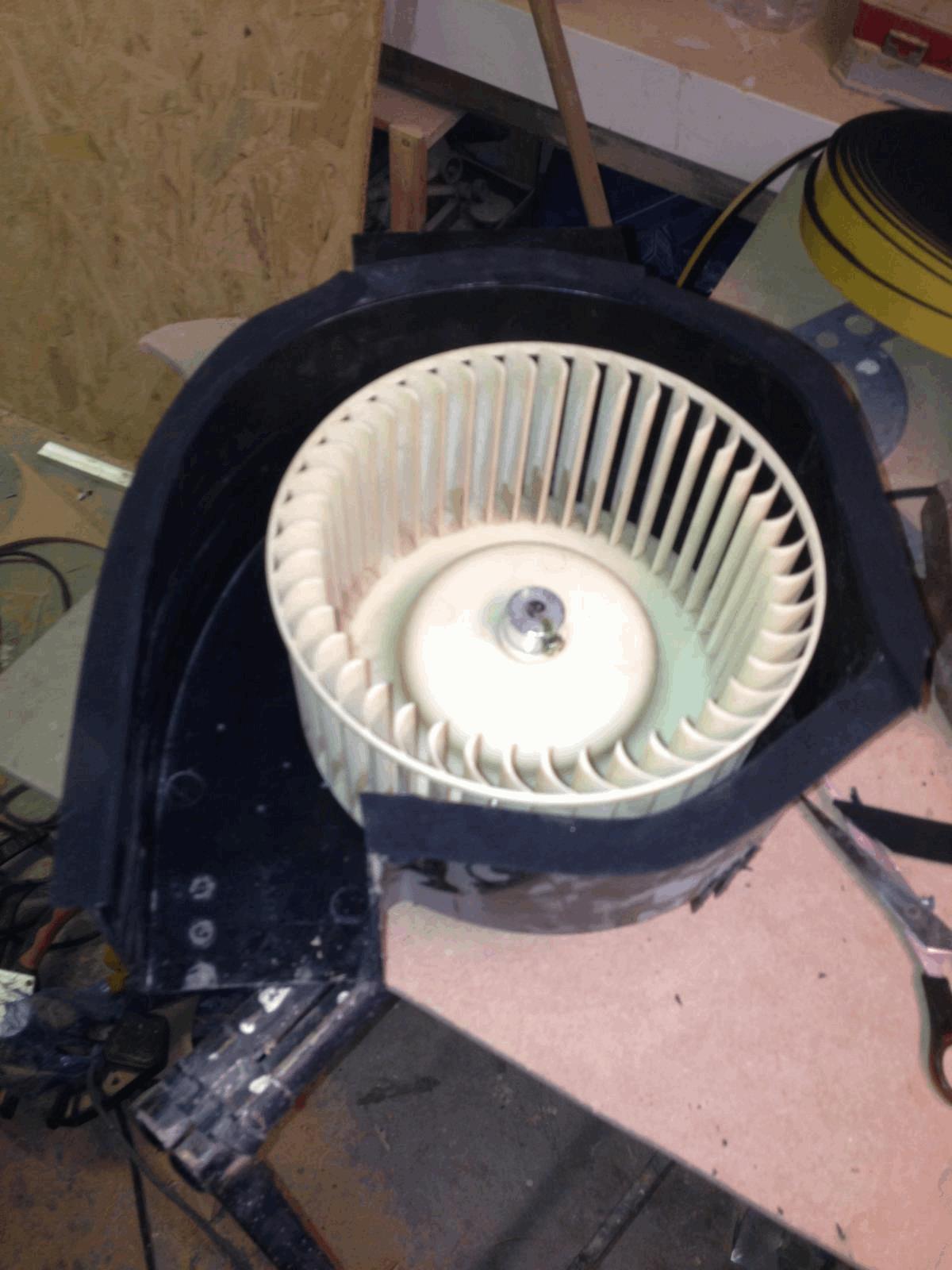

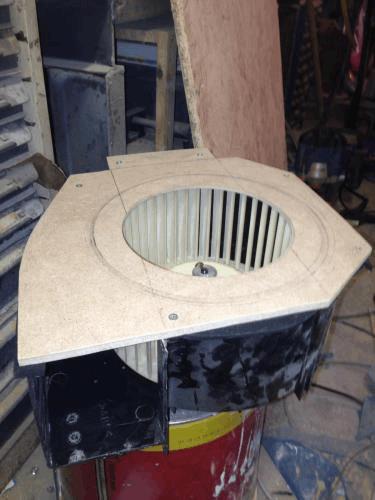

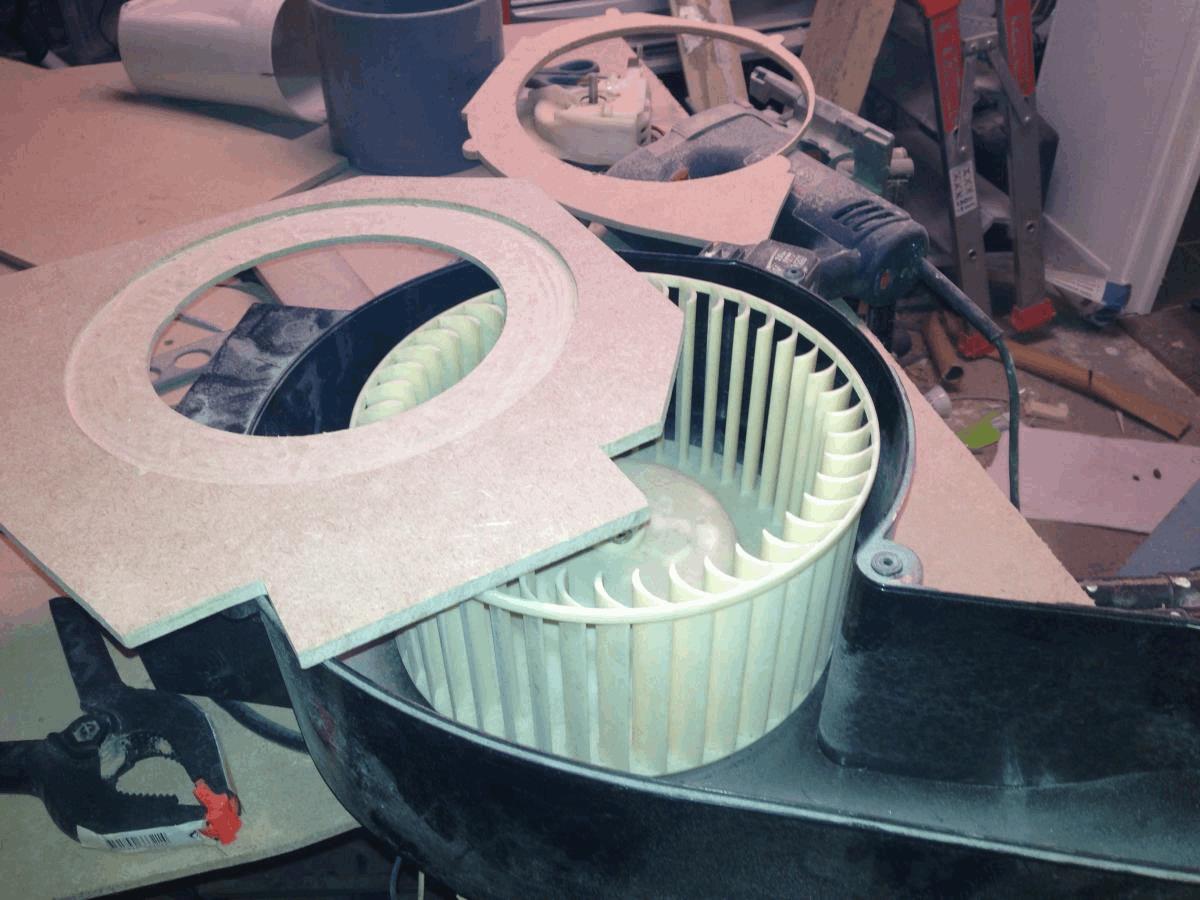

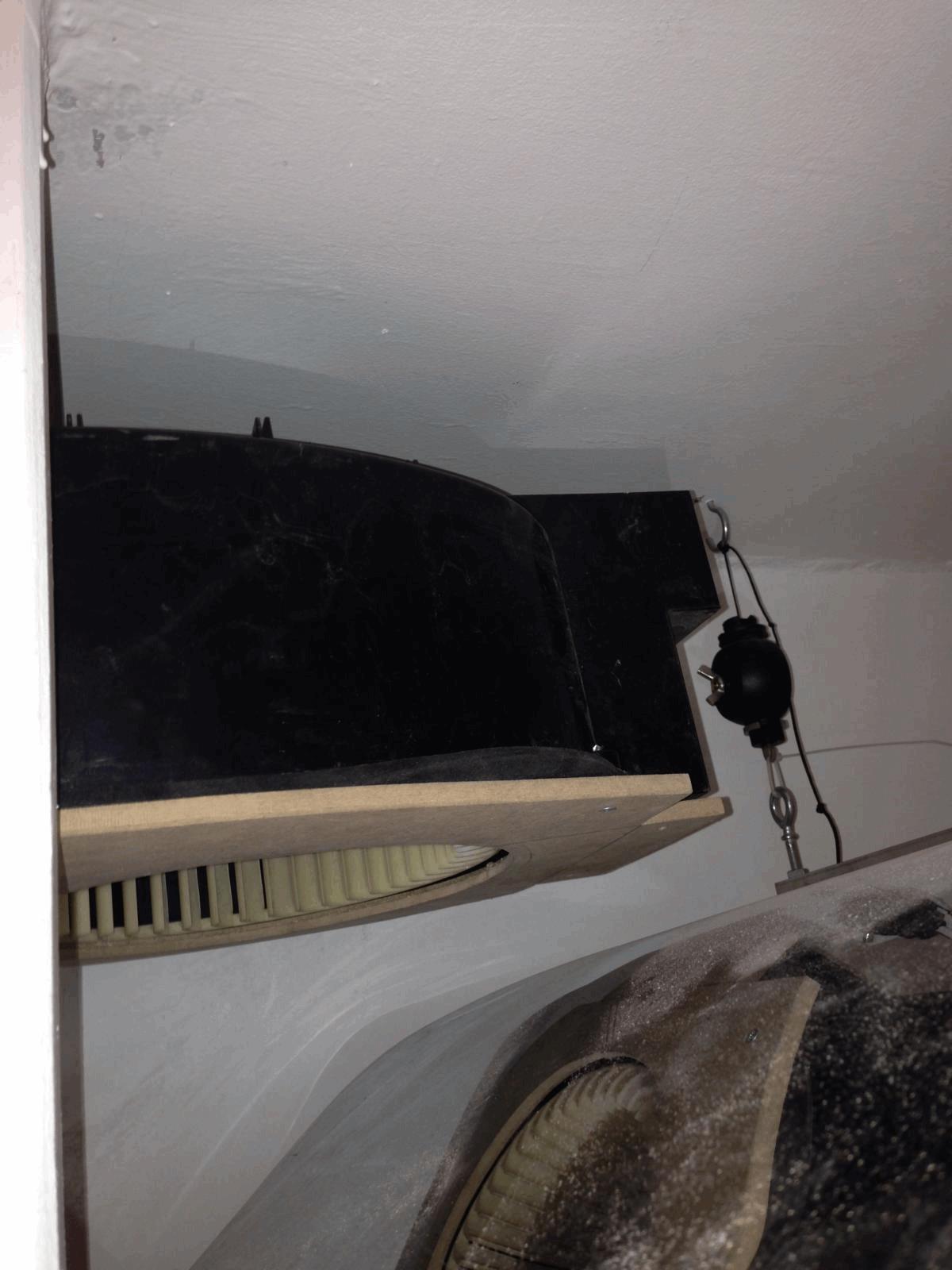

Deshaut 94 Posté(e) mai 5, 2013 Auteur Partager Posté(e) mai 5, 2013 LES EXCTRACTION voici une turbine de récup environ 400m3/h,je lui ai fait un capo de fermeture en MDF mise en place du joint fermeture du capot mise en place dans le placo et voici le 2eme extra environ 300/350m3/h J aurais donc environ 700m3/H en extra regulé plus une extra en continu de 160m3/H pour les intra j hésite encore 1: 3X 160m3/h + intra passive ??? 2: 2X 160m3/h + intra passive ??? Lien à poster Partager sur d’autres sites
