bf2222

Collection de courbe spectrale de LED

Recommended Posts

bf2222

Bonjour,



Je propose ce sujet pour réunir en un seul Sujet diverses courbes spectrales de LED ou autres COB que chacun pourrait glaner et soumettre.



a+





Edited by bf2222
  • Like 1

Share this post


Link to post
Share on other sites
bf2222

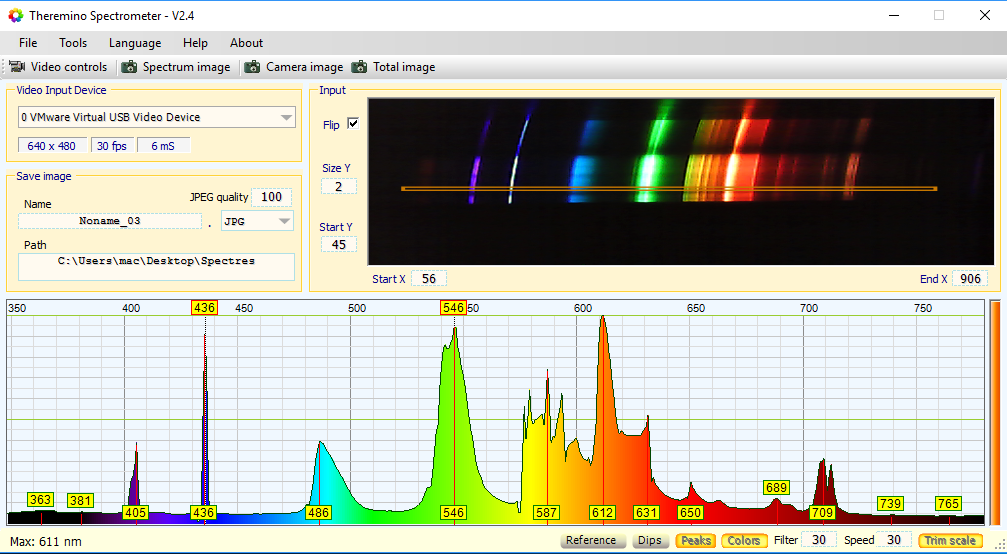

Ampoule ECO Philips GENIE 18W






Edited by bf2222

Share this post


Link to post
Share on other sites
bf2222

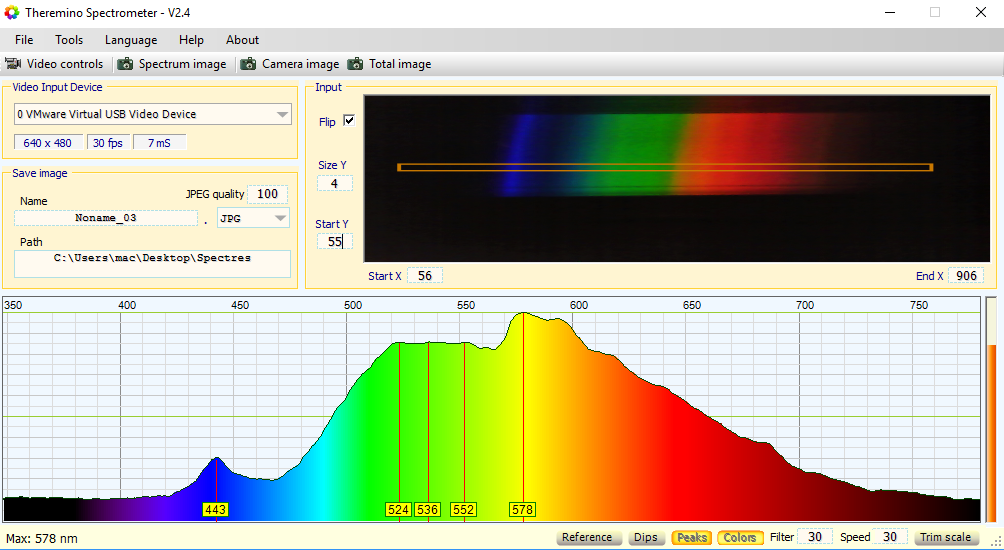

Cree CXB3590 3000K, BD bin 90CRI 72V

CXB3590-0000-000R0UBD30G






Edited by bf2222
  • Thanks 1

Share this post


Link to post
Share on other sites
bf2222

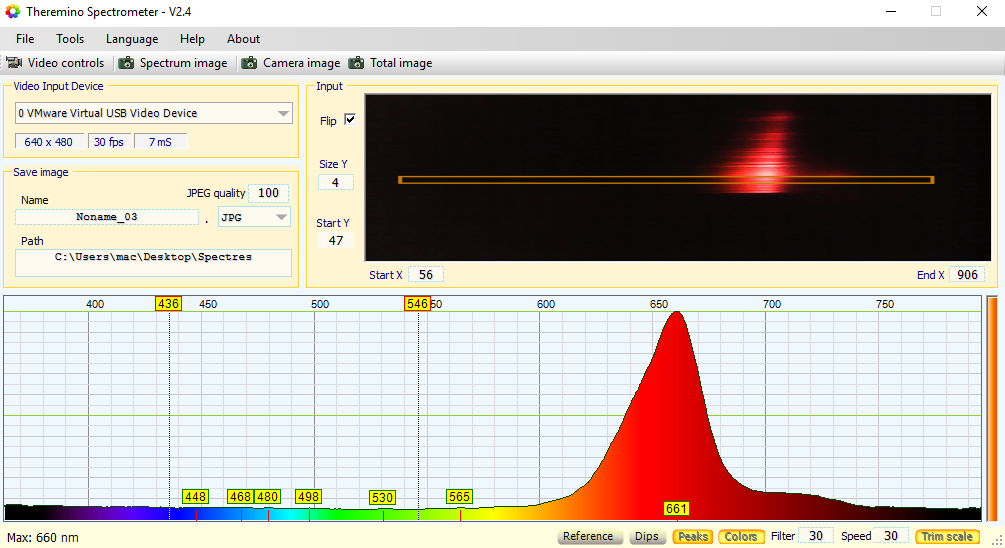

Cree XPE2 Rouge Photo 660nm

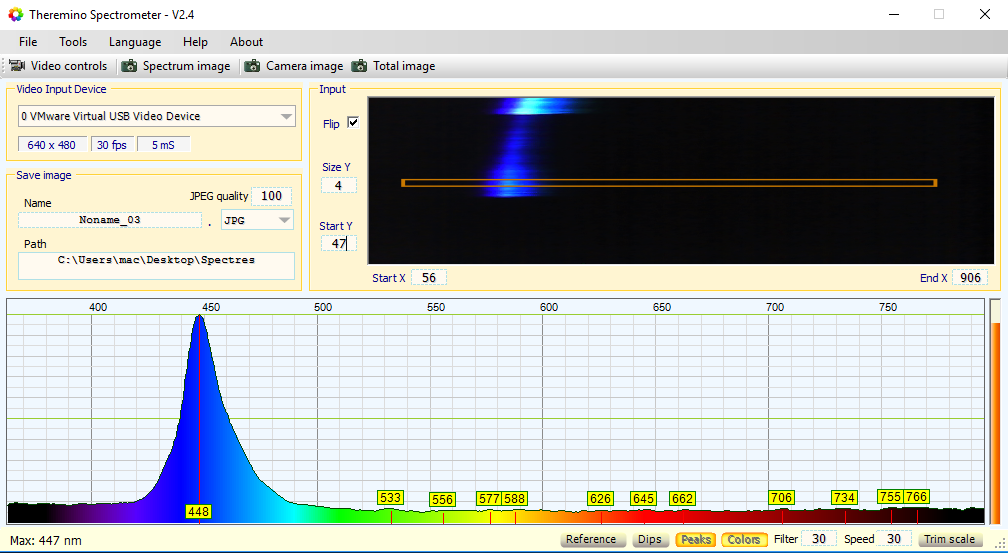

Cree XTE Bleu Royal Copie Chinoise (4-star)

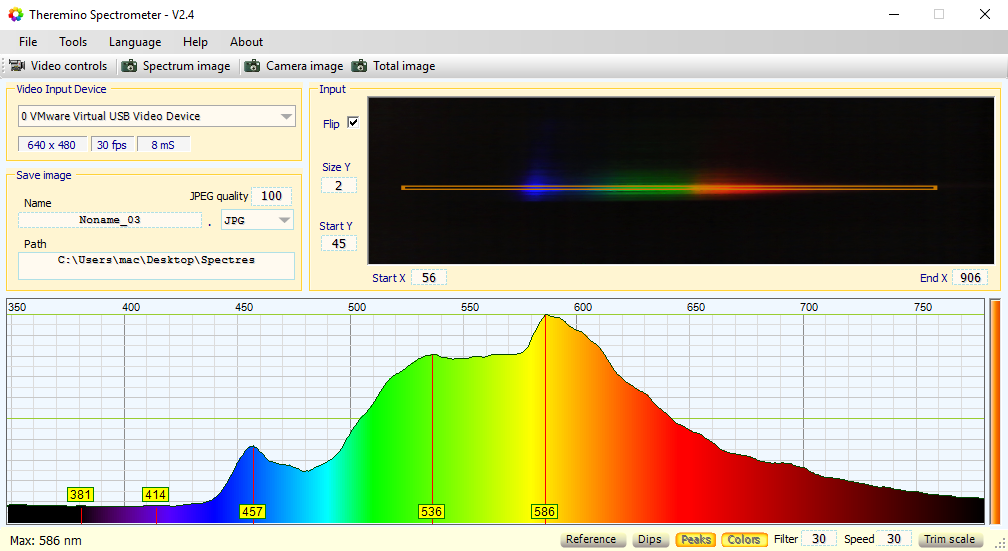

Bande led LED Samsung LM561C 3000K 60leds/m Mufue Technology

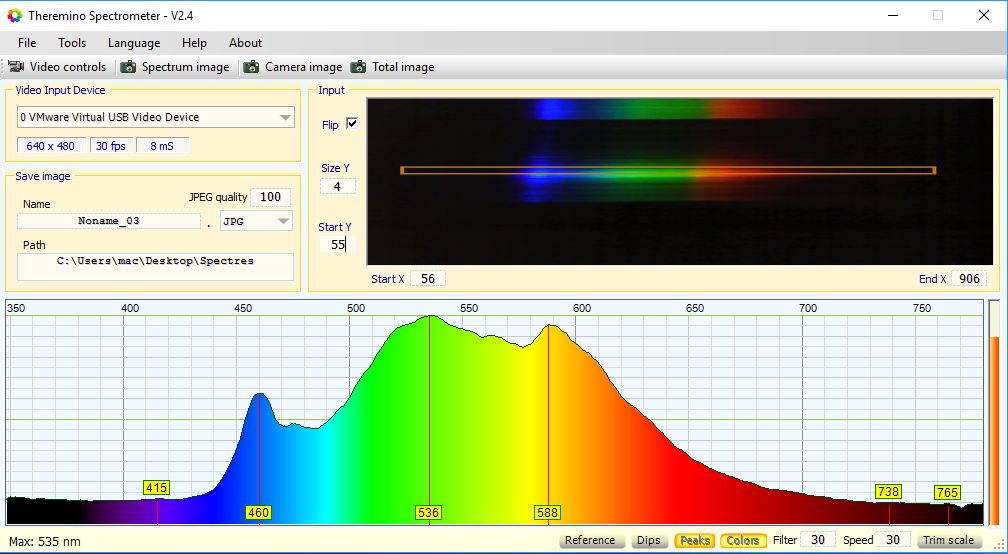

Bande led LED Samsung LM561C 4000K 60leds/m Mufue Technology




Edited by bf2222

Share this post


Link to post
Share on other sites
bf2222

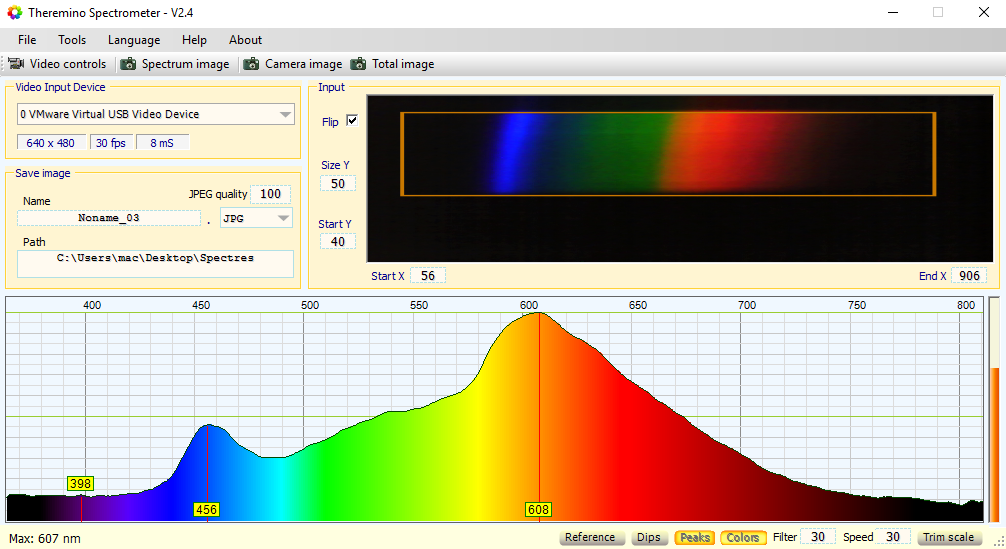

Citizen Horticultural CLU04H-40/85-PW-01


  • Like 2

Share this post


Link to post
Share on other sites
Guest JBdu14

Salutation a tous et toutes,



Super graph et tres interessant en effet.

Et la cela demontre bien que les CXB3590 ainsi que les Samsung LM561C ne sont pas adapté a nos plantes, tout du moins elle produissent beaucoup de vert qui ne sert pas vraiment.

En revanche la Citizen Horticultural CLU04H-40/85-PW-01 est bien plus adapté. Un simple rajout de bleu ou de rouge permettrait de s'adapter soit a la croissance soit a la floraison.



Merci a toi cher BF2222



Cordialement JB.

Share this post


Link to post
Share on other sites
Heka

Salut,

a regardé tout ça, j'ai le sentiment que le capteur a du mal avec les rouges, il semble y être moins sensible que le reste du spectre, ou bien il sur représente les vert/jaune peut être.(probablement même)




Citation



Et la cela demontre bien que les CXB3590 ainsi que les Samsung LM561C ne sont pas adapté a nos plantes, tout du moins elle produissent beaucoup de vert qui ne sert pas vraiment.




cela ne démontre rien du tout, et surtout, pas de système performant sans la présence du vert entre autres, la plante exploite bien l'ensemble du spectre.

les activités de la plante qui dépendent de la lumière ne ce limité pas a l’absorption des chlorophylles ...

un article très intéressant a ce sujet .



de mon expérience avec les "full spectre"(epilede&bridgelux) la façon la plus efficace de boosté leurs job, c'est de leurs apporté du blanc, autrement dit le vert qui leurs manque ...



@+



Share this post


Link to post
Share on other sites
bf2222
Il y a 8 heures, JBdu14 a dit :

En revanche la Citizen Horticultural CLU04H-40/85-PW-01 est bien plus adapté. Un simple rajout de bleu ou de rouge permettrait de s'adapter soit a la croissance soit a la floraison.

Salut,



La CLU04H a un rendement vraiment très mauvais. Je ne te la conseille pas.



a+



Share this post


Link to post
Share on other sites
BlueRider

Salut,



sujet intéressant mais en effet ton capteur semble galérer un peu sur les rouges. C'est toujours mieux que certains spectro homemade que j'ai pu voir mais ca reste plutot éloigné des spectres obtenus en labo



C'est cool d'avoir des spectres mais encore faut il savoir les intérpréter =p le plus dur dans l'histoire c'est de savoir si c'est bon pour nos plantes.

Share this post


Link to post
Share on other sites
Candidagrow

Salut ,

@bf2222 : Les cree XPE 2 et XTE pour l'ajout de bleu et rouge c'est le top ou il y a mieux ? Je voudrais monter un panneau avec du rouge et du bleu en plus des vero 29 3000K histoire d'être bon pour la croissance et pour la floraison .

Share this post


Link to post
Share on other sites
Candidagrow

Salut , les Vero29 , j'étais partis pour prendre des 3000K mais apparemment les 4000K ont autant de rouge que les 3000K avec plus de bleu , du coup je vais partir sur des 4000K en ajoutant un peu de rouge photo 660nm .




Share this post


Link to post
Share on other sites
Grisbi

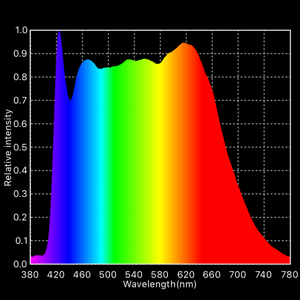

j'ajoute les derniere nichia  NF2W757G-V2F1 @5000k 97cri.... des monstres de spectre, on aproche quasiment de la courbe mccree ,d'apres mes sources chez cutters, elles sortent ds les semaines a venir:

spectre des nichia 757 @5000k cri 97  :|


Share this post


Link to post
Share on other sites
bf2222

Hello!

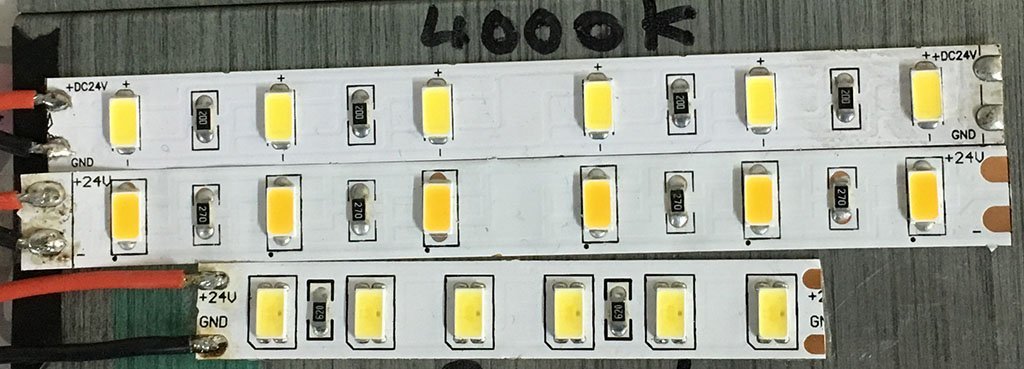

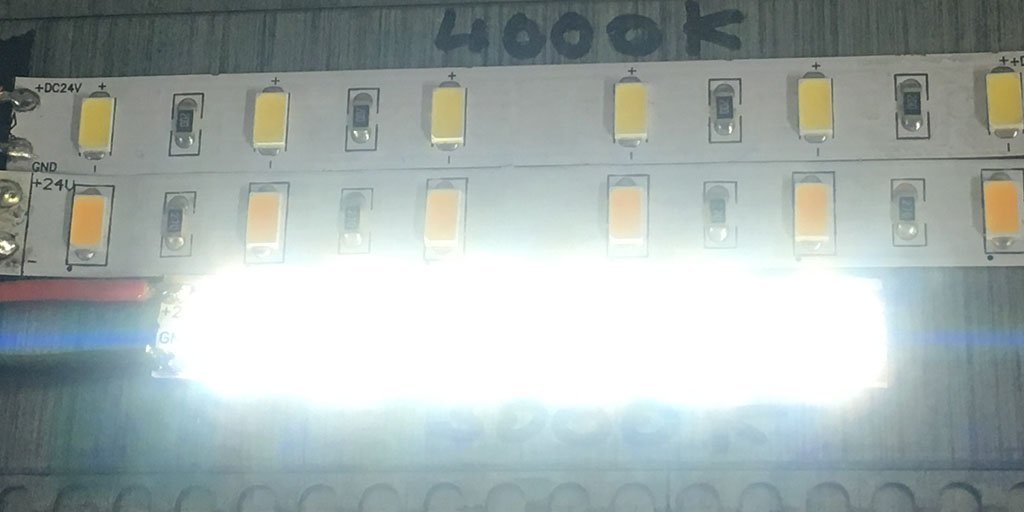

Courbe pour un nouveau type de bandeau led. Le segment de six 5630 fait 65 mm x 10mm. Cela fait environ 90 leds au mètre.

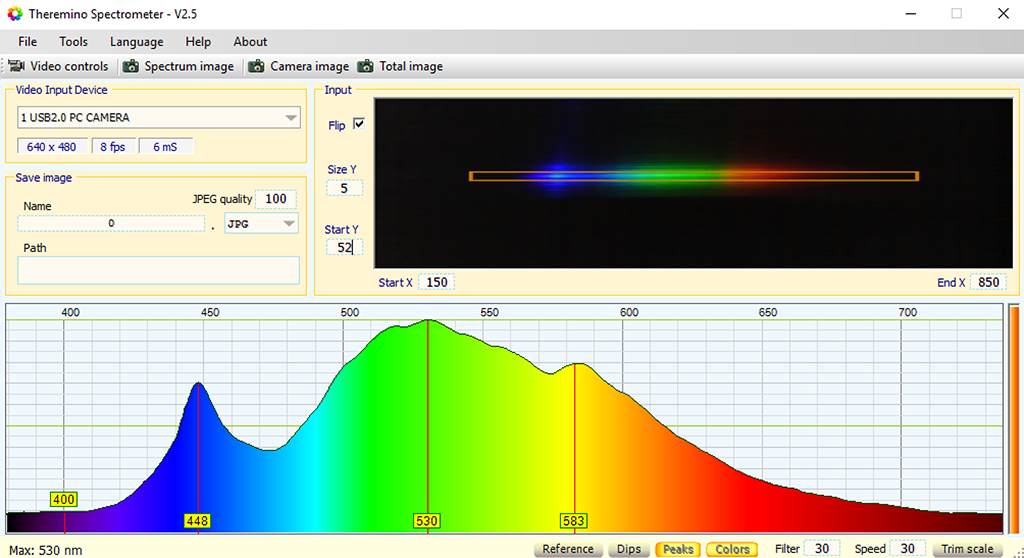

Bandeau de 5m de led Seoul à 6000K 80CRI 24V (consome 40mA par segment). Existe aussi en 3000K et 4000K.

https://fr.aliexpress.com/item/CRI-80-LG-S-oul-SMD-5630-LED-5-m-480LED-50lm-LED-24-V-LED/32837783931.html








Les deux premiers bandeaux sont des classiques 60 leds par mètre à base de LM561C.





Edited by bf2222
  • Like 1

Share this post


Link to post
Share on other sites
snooplover5

Salut bf2222,


Super sujet! Est-ce que tu peux nous ne dire un peu plus sur ton matos de mesure ? :)

C'est dans les projets de faire des mesures de PAR ? PPFD ? Aussi ?



A+



Snoop

Share this post


Link to post
Share on other sites
bf2222

Salut @snooplover5



J'utilise ce petit spectromètre amateur. Celui dans une boite noire avec la caméra USB dedans.
