GENESYS I (Guide et mise en oeuvre)

Recommended Posts

Gen

Bonjour, vous trouverez ci-après les instructions de configuration et de montage du GENESYS.



PARTIE HARDWARE         (mode d'emploi en cours de réalisation)



1- L'écran NEXTION et sa configuration.



Le Kit GENESYS est fourni sans écran. Son acquisition et sa programmation est à votre charge.

Munissez-vous d'un écran Nextion 7"  Modèle : NX8048T070_011

vous pouvez les trouver là :

https://fr.aliexpress.com/premium/Nextion-7%22.html?SearchText=Nextion+7"&d=y&initiative_id=SB_20190723093000&origin=y&catId=0&isViewCP=y&switch_new_app=y

ou là :

https://www.ebay.fr/sch/i.html?_odkw=NEXTION+7"&_sop=12&_osacat=0&_from=R40&_trksid=m570.l1313&_nkw=7.0+inch+nextion&_sacat=0



Procédure à suivre si vous désirez modifier votre HMI

La programmation de l'écran consiste à lui charger en mémoire le fichier genesys.HMI

Pour ce faire, téléchargez le fichier ci-dessous GENESYS_HMI_V2.pdf et renommez le en genesys.HMI et modifiez le comme expliqué ci_dessous

GENESYS_HMI_V2.pdf



Vous devez transformer votre HMI en TFT

Modus operandi :

1- Installer l'application Nextion sur son PC  =>   https://nextion.tech/nextion-editor-ver-0-58/

2- Ouvrir le fichier HMI de l'application via le bouton Open (La version finale dispo sous peu).

3- Le transformer en TFT     =>    Menu - File - TFT file output

4- Mettre le fichier sur une card SD VIERGE en FAT32 de max 32 Gb

5- Introduire la carte dans son logement

6- Allumez ou alimentez le nextion, le chargement démarrera automatiquement.



SI vous voulez charger le TFT sans en modifier la source (HMI)

téléchargez le fichier GENESYS_TFT_V2.pdf et renommez le en GENESYS.tft

GENESYS_TFT_V2.pdf

et procédez comme ci-dessus à partir du point 4



++

GEN

Edited by Gen
  • Like 3
  • Thanks 2

Share this post


Link to post
Share on other sites
Gen

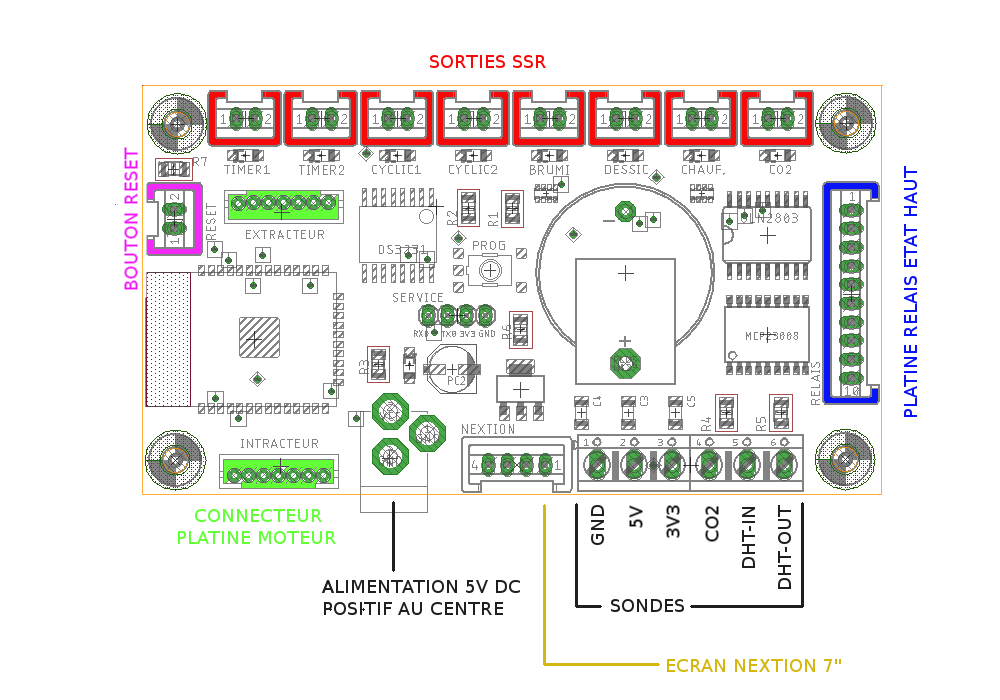

2- Description de la carte GENESYS.






Dimension : 99mm x 55mm

Poids : 35gr

Alimentation : 5V DC / 2A

Sorties SSR : 8

Sortie platine relais : 1

Sorties pour platine moteur : 2

IHM écran Nextion 7"

Sonde T°/HR : DHT22

Sonde CO2 : MH-Z19 (au choix 2000ppm /  5000ppm / 10000ppm)



Edited by Gen
  • Like 1
  • Thanks 2

Share this post


Link to post
Share on other sites
Gen

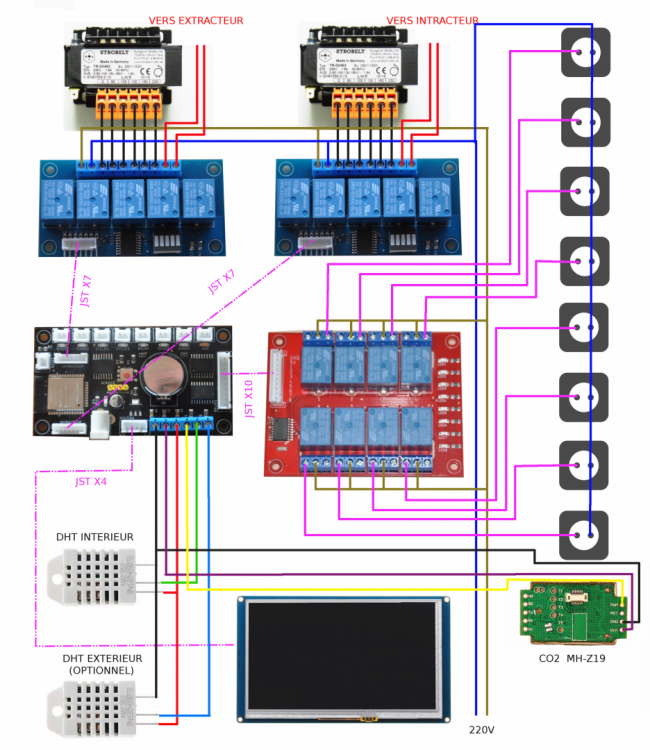

3- Plan de câblage






AVERTISSEMENT :

La ou les alimentations des sondes DHT doivent se brancher sur le 3V3 et non le 5V , Sinon vous risquez d'endommager le processeur via le signal data en retour



Edited by Gen
  • Like 1

Share this post


Link to post
Share on other sites
Gen

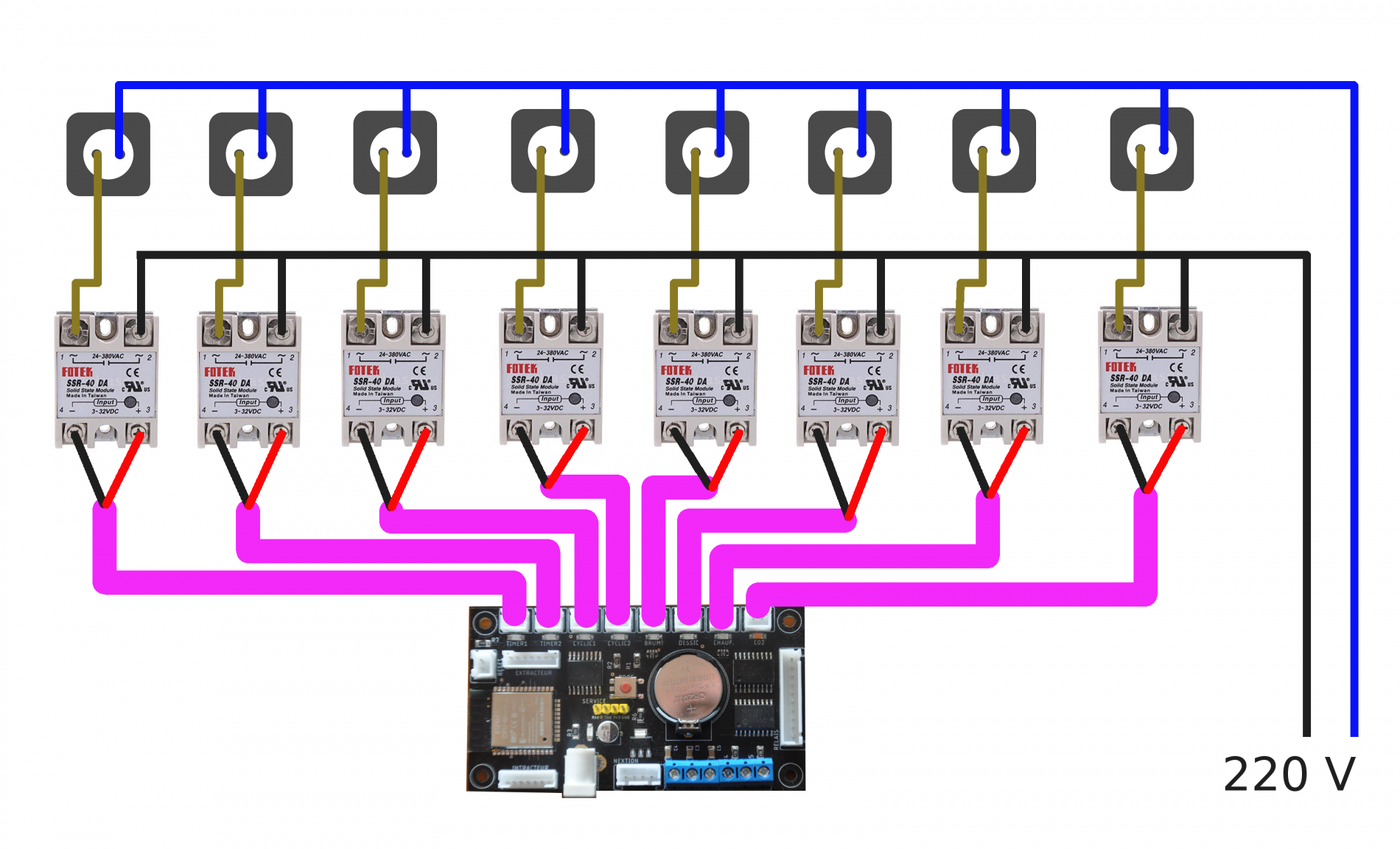

4- Version SSR

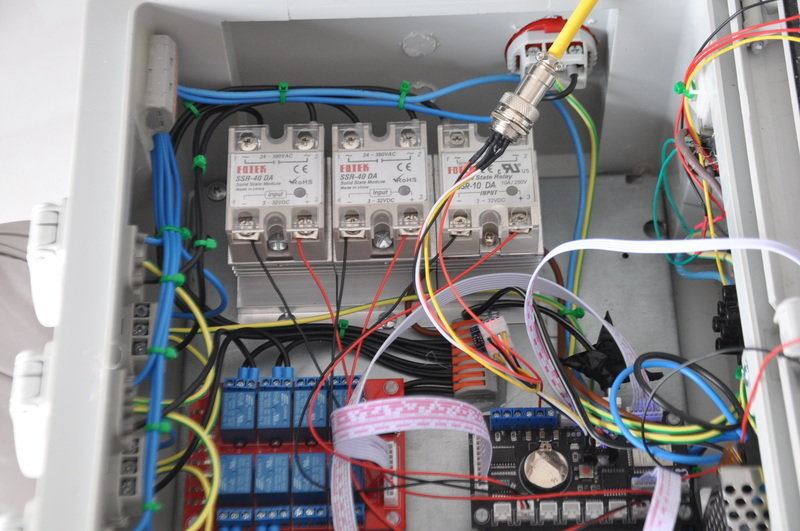

Utilisez un relais SSR au lieu d'un relais mécanique si vous travaillez avec du Ballast

On peut également combiner utilisation SSR et platine relais, les 2 s'enclenchent en même temps





Edited by Gen
  • Like 2

Share this post


Link to post
Share on other sites
Gen

PARTIE SOFTWARE

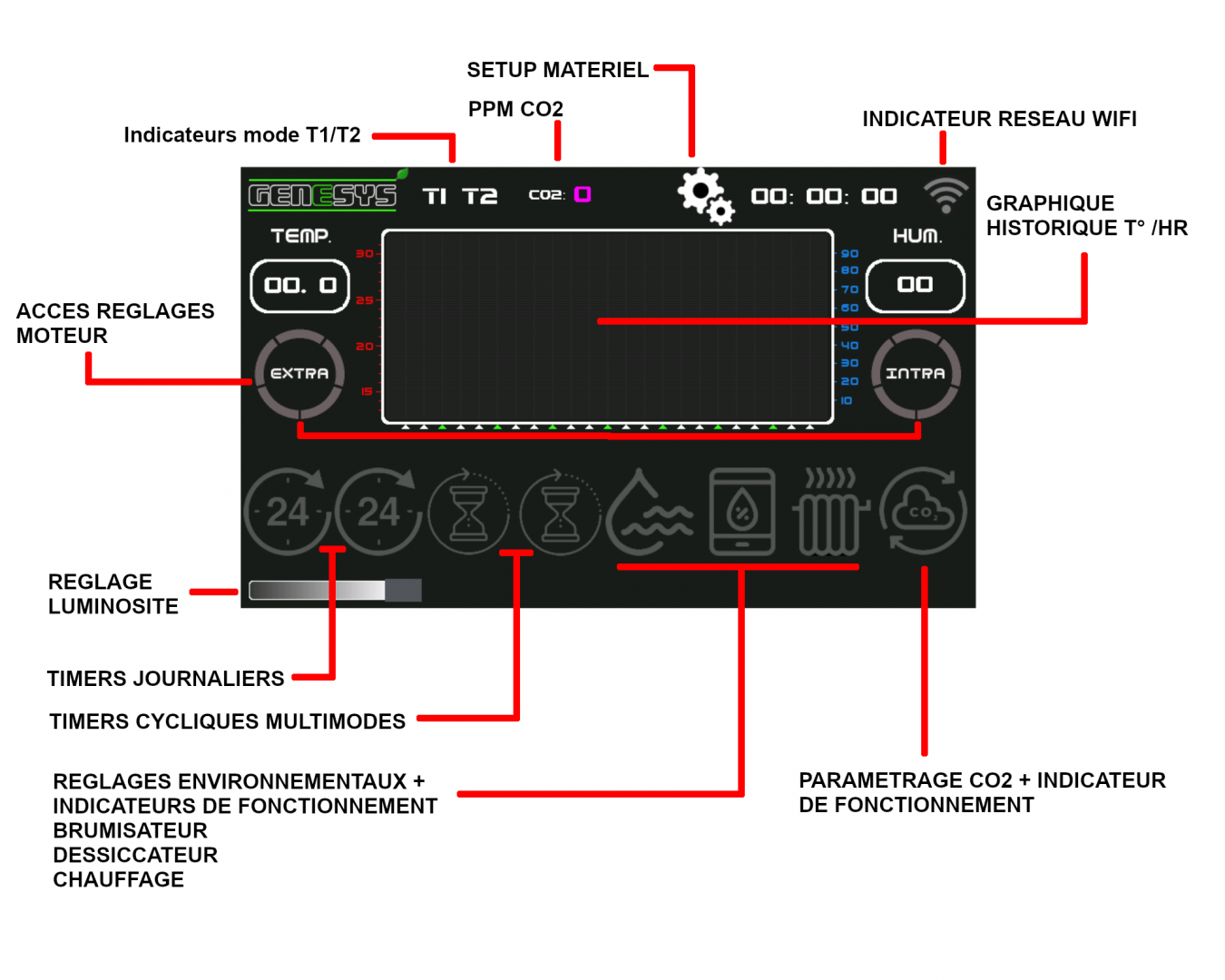

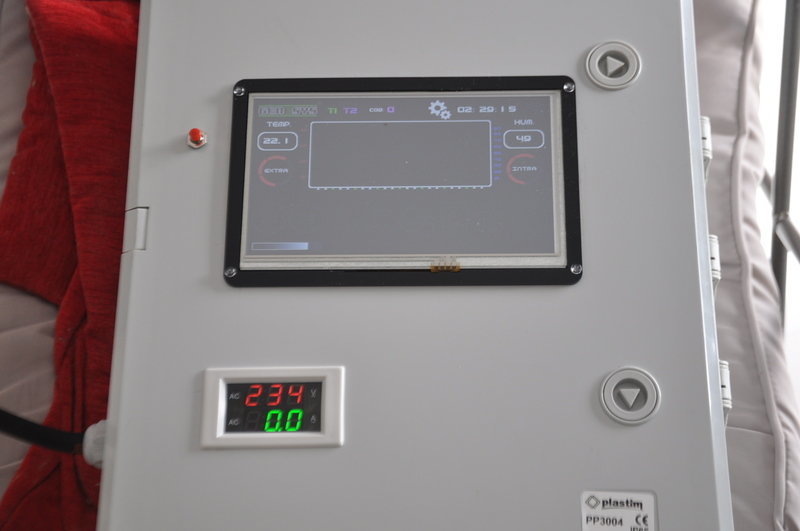

Description écran principal


INDICATEUR DE MODE T1/T2

La couleur de l'indicateur vous informera du mode de culture en cours vert = croissance et violet = floraison

CO2

indicateur de la concentration en PPM de CO2 dans l'air

SETUP MATERIEL

Appuyez sur l'icône pour accéder aux paramètres matériel :

- activation/désactivation relais

- réglage horloge

- Spécification du type de sonde CO2 MH-Z19 (2000/5000/10000 PPM)

- Remise à zéro des paramètres d'usine
INDICATEUR RESEAU WIFI

- indicateur de la puissance du signal WiFi

- Accès à la page des identifiants et mot de passe réseau

ACCES REGLAGES MOTEUR

- activation/désactivation moteur

- réglage vitesse minimum + surpression/dépression

- définition du temps d'attente de reprise de fonctionnement des moteurs après dégazage CO2

- choix du mode de calcul des vitesses moteur -mode linéaire ou mode PID (produit/intégrale/dérivé)

REGLAGE LUMINOSITE

Intensité du rétro-éclairage de l'écran principal et de toutes les autres fenêtres

TIMERS JOURNALIERS
- Indicateur de fonctionnement + accès à la fenêtre de réglage des heures cro/flo

- Sélection du mode de travail (croissance / floraison)

TIMERS CYCLIQUES MULTIMODES

Indicateur de fonctionnement + accès à la fenêtre de réglage et de sélection de mode de travail

REGLAGES ENVIRONNEMENTAUX

- Indicateurs de fonctionnement brumisateur, dessiccateur, chauffage.

- paramétrages des valeurs de températures et d'humidité min et max

de jour, de nuit, croissance et floraison

- paramétrage des hystérésis pour les calculs de fonctionnement

PARAMETRAGE CO2

Indicateur de fonctionnement + accès à la page des réglages

Edited by Gen
  • Like 2

Share this post


Link to post
Share on other sites
Gen

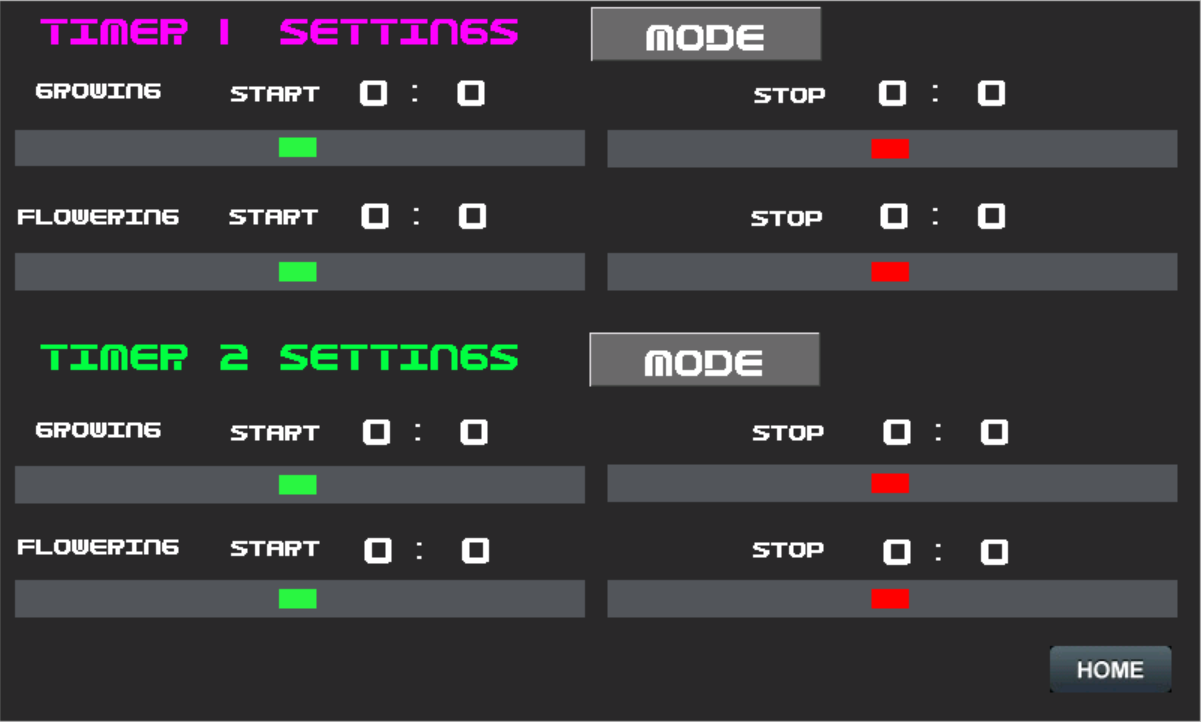

TIMER_ON.png.aa85afe76d9ef82541cba4382313496b.png  REGLAGES DES TIMERS JOURNALIERS






En faisant simplement glisser les sliders, vous pouvez définir les heures d'allumage et d'extinction de vos lampes

Le bouton MODE sert à sélectionner le mode de travail (vert = croissance   violet = floraison)

A chaque timer journalier y est attaché son temporisateur cyclique, ce qui signifie que le réglage du Timer 1
définira les plages jour et nuit du temporisateur cyclique 1

idem pour le Timer 2 qui définira les plages jour et nuit du temporisateur cyclique 2

Il n'y a aucun problème de chevauchement de jour, c'est à dire, que le programme acceptera
par exemple de commencer à 22hr00 et se terminer le lendemain à 10hr00

L'enregistrement des modifications est automatique et les paramètres seront gardés en mémoire de manière non volatile.

Le bouton HOME vous renverra à l'écran principal de l'application.



Edited by Gen
  • Like 1

Share this post


Link to post
Share on other sites
Gen

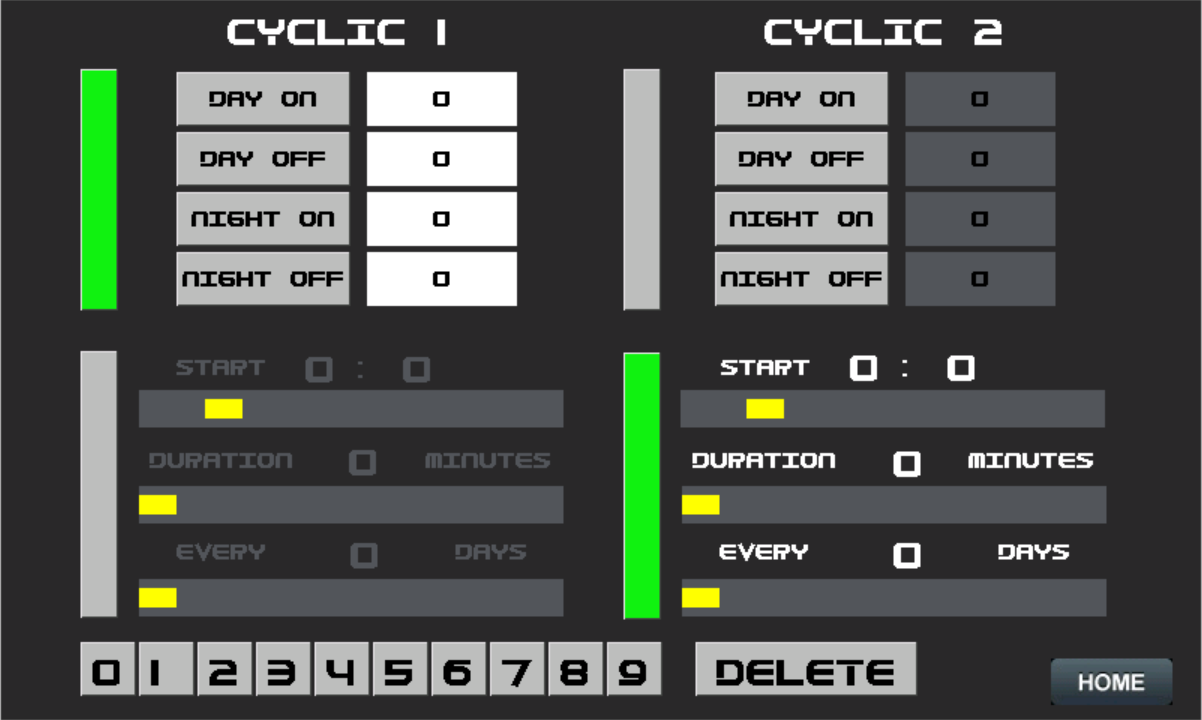

CYCLIQUE_ON.png.88a835353b3c21bcce34e1256c292337.png   REGLAGES DES TIMERS CYCLIQUES






Les temporisateurs cycliques peuvent se configurer de deux manières différentes indépendamment l'un de l'autre.

- Soit en cyclique simple, c'est à dire avec durée ON et une durée OFF répétitive qui variera en fonctions de vos réglages et
des plages jour et nuit défini dans le timer journalier associé.

- Soit de manière arrosage planifié, c'est à dire fonctionnement à l'heure de début, pendant un temps déterminé, tous les X jours

Ce mode convient pour les arrosages peu fréquents ou uniquement journaliers

la quantité d'eau sera définie en fonction de la durée programmée

les données ne peuvent être introduites ou modifiées que pour le timer cyclique sélectionné.

Pour se faire, en cas de saisie numérique :

1 - cliquez sur le bouton à la droite de la case dont la valeur doit être modifiée,

2 - cliquez sur delete pour en effacer le contenu

3 - à l'aide du pavé numérique, introduisez la nouvelle valeur.



Pour le mode arrosage planifié, il vous suffira juste de jouer avec les sliders pour obtenir les valeurs désirées

Dasn tous les cas, l'enregistrement des données est automatique.

  • Like 1

Share this post


Link to post
Share on other sites
Gen

BRUMI_ON.png.c0526e1f08bc3959357c6f08e913dc29.pngDESSIC_ON.png.78c1d562fd2cb9db283c9ddaaa4203ab.pngheating_ON.png.94122c5e88190951471156129eea2eef.png     REGLAGES DES PARAMETRES ENVIRONNEMENTAUX

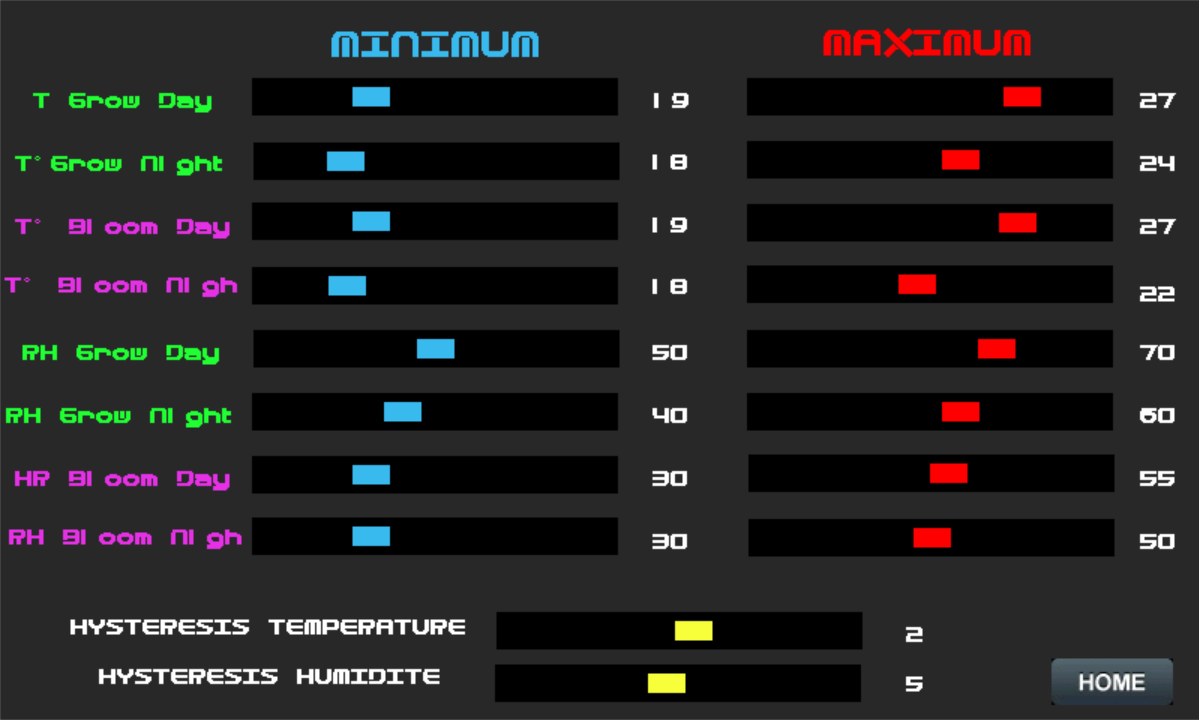

Cette fenêtres permet de configurer les valeurs de Température et d'humidité de votre environnement et ce pour chaque mode (croissance / floraison) et de jour comme de nuit

Il est également possible de définir les hystérésis de calcul pour le fonctionnement global de l'application.

Ces données définiront le travail des appareils (brumisateur, dessiccateur, chauffage) Ce sont également ces données qui serviront
de référence pour le calcul des vitesses intracteur et extracteur.

Veillez à le pas mettre une valeur minimum plus grande que sa valeur maximum, ou le processeur ne comprendra pas.

Les hystérésis conseillés sont de 2 degrés pour la température et de 5% pour l'humidité.

Veillez également à ce que l'hystérésis introduit rentre dans la plage min et max des valeurs introduites.

Les données sont automatiquement enregistrées

  • Like 1

Share this post


Link to post
Share on other sites
Gen

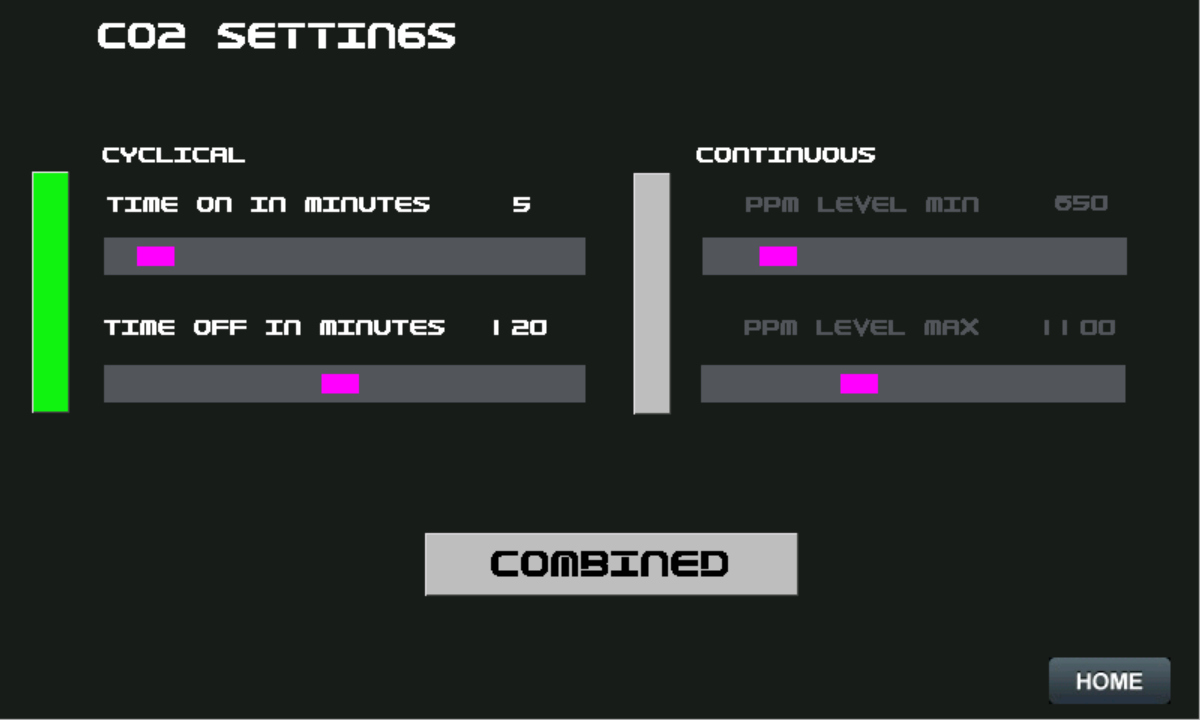

CO2_ON.png.b2cf9b7c6e1bcde68d09e60cd14ad3cd.png    PARAMETRAGE DES INJECTIONS DE CO2






Les injections de CO2 peuvent se faire de 3 manières différentes en phase de floraison.

1 - A l'ancienne, juste avec des cycles ON et OFF. Cette méthode ne nécessite pas de sonde MH-Z19

2 - La méthode continue qui dégazera afin que le niveau soit compris entre le minimum et le maximum défini.

3 - La méthode combiné, qui comme la première dégaze par cycle, mais qui s’interrompra si le niveau
     est compris entre le minimum et le maximum défini. (Economie de CO2)

Sur cette sortie vous pouvez aussi bien mettre une électrovanne ou commander un brûleur

Il y a une interaction (temporisation) entre les moteurs et les cycles de dégazage afin de ne pas expulser inutilement le CO2.
Cette option se règle dans la configuration des moteurs





Edited by Gen
  • Like 1

Share this post


Link to post
Share on other sites
Gen

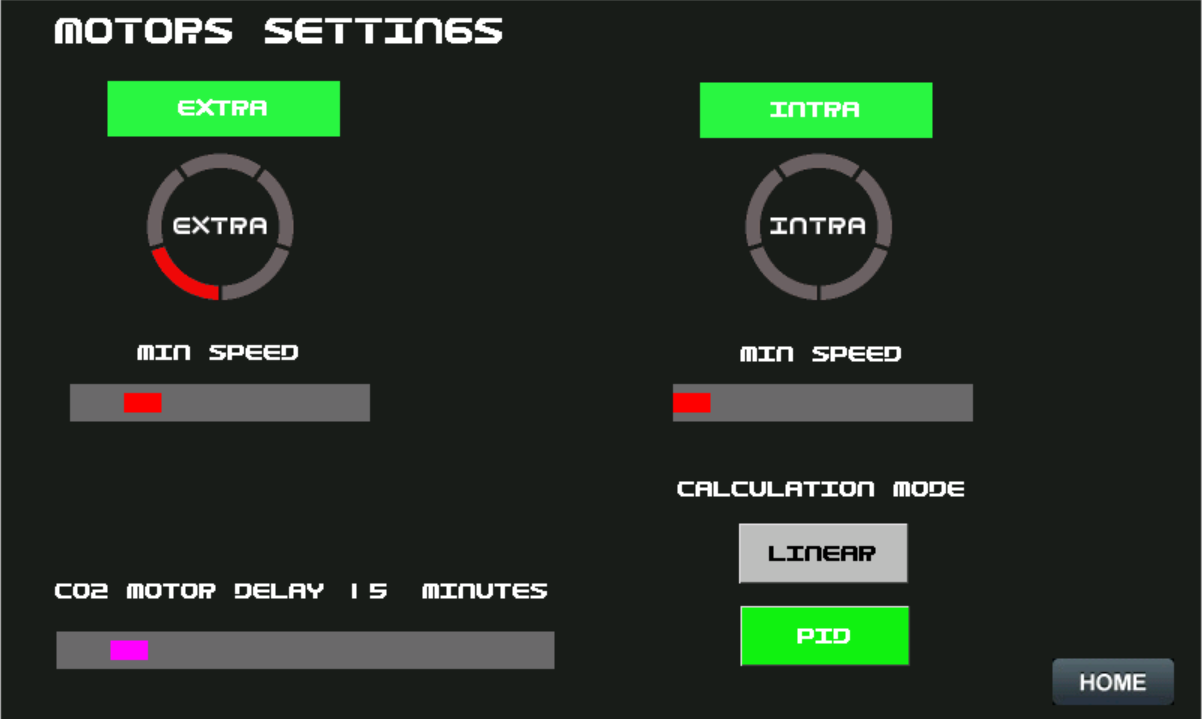

MOTOR_ICO.png.06cb39d7d7c630527e48c723f6222f08.png    GESTION DES MOTEURS






Avec cette fenêtre vous pouvez :

- définir les vitesses minimum pour l'extracteur et/ou l'extracteur.

- activer ou désactiver un moteur

- créer une surpression ou dépression (en jouant sur les vitesses minimum)

- sélectionner le mode de calcul pour définir les vitesses des moteurs, (linéaire ou PID)

- Déterminer le temps de pause des moteurs suite à une injection de CO2 (max 120 minutes)



En fonctionnement linéaire les palier sont repartis uniformément en 5 tranches égales de températures sur base des t° introduites

dans la fenêtre de réglage de l'environnement.

En fonctionnement PID (produit - intégrale - dérivée) le calculateur tiendra compte de l'augmentation ou la diminution de t° dans le temps et corrigera en fonction





Share this post


Link to post
Share on other sites
Gen

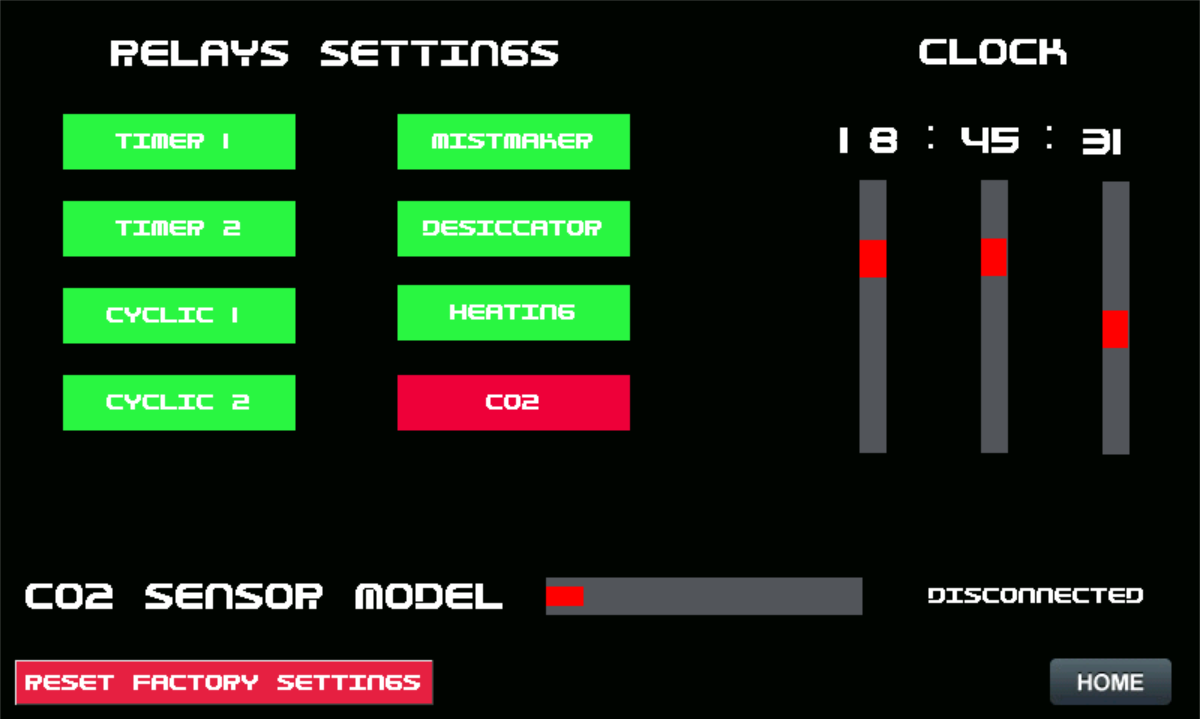

settings.png.ff382abc8d1eab49c7a891406d610b64.png   PARAMETRAGE DU HARDWARE






Voici une des parties les plus importantes du logiciel, cette page vous permettra de configurer votre matériel. N'y faites pas n'importe quoi car cela aura une incidence sur le déroulement complet des process.

Tout d'abord la partie la plus simple, vous pouvez activer ou désactiver un relais simplement en appuyant sur le bouton en question.

Pour le réglage de l'heure cela se complique un peu plus et requiert une procédure spécifique, et pour cause, il est impossible de régler l'heure run time, nous devrons donc le faire d'une manière différée (c'est une des restrictions liée à ce type de processeur)

modus operandi :

à l'aide des curseur, introduisez vos réglage, mais pas pour une action directe. Je m'explique

introduisez par exemple 18 hr 30min 30 sec

et retournez sur la page principale de l'application avec le bouton HOME

à 18hr 30min et 28 sec (càd 2 sec avant votre heure introduite) appuyez sur RESET

le programme se relancera et votre horloge sera mise à l'heure (car le process de mise à jour dure 2 sec)



Concernant le modèle de capteur, vous pouvez le choisir entre 3 modèles, en effet le MH-Z19 est disponible en 3 versions (2000ppm - 5000 ppm - 10000PPM)

simplement en glissant le slider.

ATTENTION : Si vous définissez un capteur et que celui-ci n'est pas physiquement présent et raccordé, votre application sera irrémédiablement bloquée et vous n'aurez pas d'autres recours que d'utiliser la procédure d'urgence que nous verrons plus en détail par la suite.


Le bouton RESET FACTORY SETTINGS remettra tous les paramètres et réglages d'usine par défaut, ensuite le contrôleur redémarrera de lui même.



Share this post


Link to post
Share on other sites
Gen

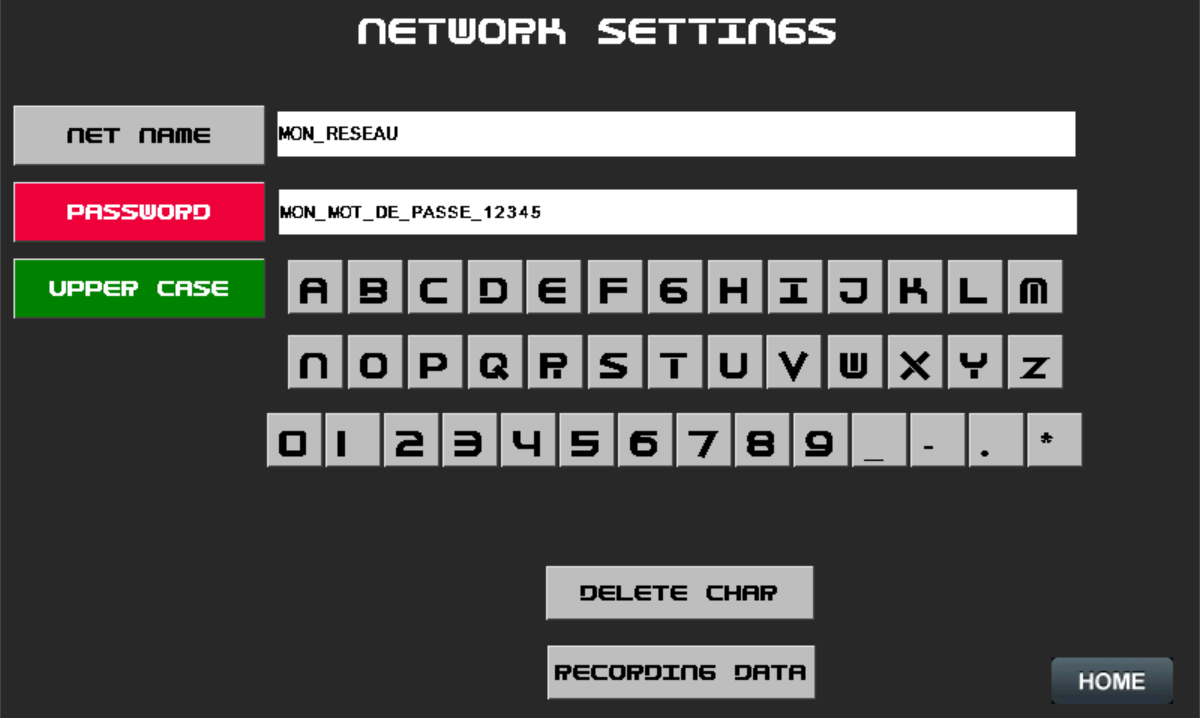

WIFI_ICO.png.c251d39859f56e5209d0d710f2593a86.pngCONFIGURATION WIFI POUR LA CONSULTATION A DISTANCE






Pour accéder à cette fenêtre de paramétrage, cliquez sur le haut de l’icône WiFi de l'écran principal. (coin supérieur droit)

pour introduire votre nom de réseau cliquez sur le bouton NET NAME et à l'aide du clavier virtuel introduisez votre identifiant

utilisez le bouton UPPER CASE si vous désirez des majuscules et désactivez le pour les minuscules

une fois fait passez à la saisie de votre mot de passe en cliquant sur le bouton password

idem utilisez le bouton UPPER CASE si nécessaire.

pour effacer un caractère sur la ligne sélectionnée appuyez sur le bouton DELETE CHAR (effacer caractère)

Quand toutes les données sont introduites validez et enregistrez les données à l'aide du bouton RECORDING DATA.

Revenez à l'écran principal à l'aide du bouton home.

il ne vous reste plus qu'à relancer le contrôleur pour que les données soient actives.

Le nombre de trait de l'icône vous indiquera la puissance du signal.

Après avoir relancé le contrôleur, l'adresse IP du contrôleur apparaîtra au bas de la fenêtre principale.

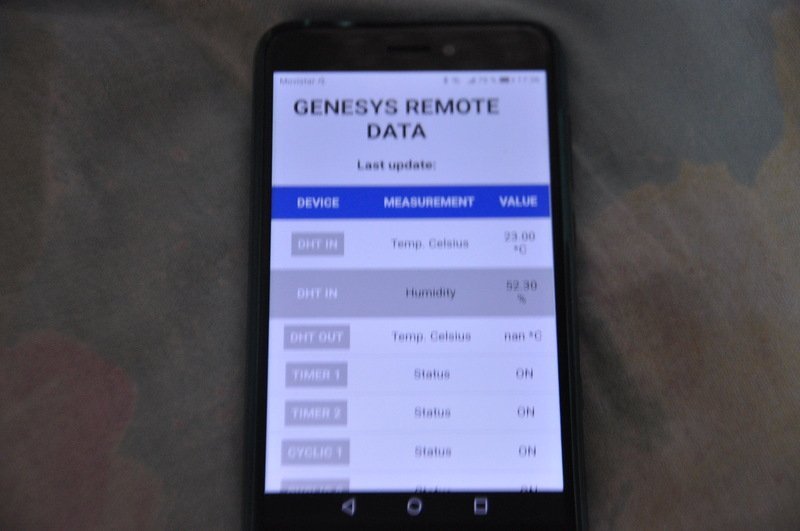

il ne vous restera plus qu'à taper cette adresse IP sur n'importe quel terminal local ou votre navigateur local de votre téléphone pour pouvoir consulter les données

SI vous désirez accéder à ces données depuis n'importe où sur terre, configurez une passerelle sur votre routeur wifi.









L'heure affichée sera celle de votre contrôleur, la page se rafraîchi automatiquement toutes les 10 secondes.



A suivre...







Share this post


Link to post
Share on other sites
Gen

Yop

Vidéo de demo





++

GEN

  • Like 7
  • Thanks 1

Share this post


Link to post
Share on other sites
Gen

PROCEDURE D'URGENCE DE REMISE A ZERO

Pour remettre les paramètres par défaut en mémoire, rendez-vous sur la page HARDWARE




Et cliquez sur le bouton RESET FACTORY SETTINGS, ensuite le contrôleur rebootera tout seul.



Par contre si vous avez un souci pour accéder à cette page, car les paramètres mémoires n'ont jamais été définis, il existe une procédure d'urgence

Elle permet d'accéder à la page hardware dès le démarrage

Pour ce faire, rebootez votre contrôleur, et à la page d'introduction GENESYS, appuyez en plein milieu de l'écran, cela vous donnera accès à la page hardware durant 4 secondes, profitez-en pour cliquer sur le bouton RESET FACTORY SETTINGS

  • Like 1

Share this post


Link to post
Share on other sites
Gen
Posted (edited)

Yop

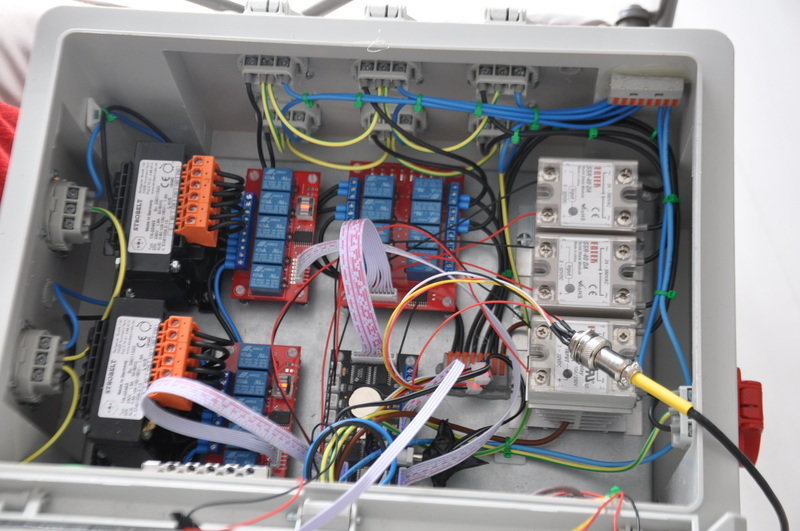

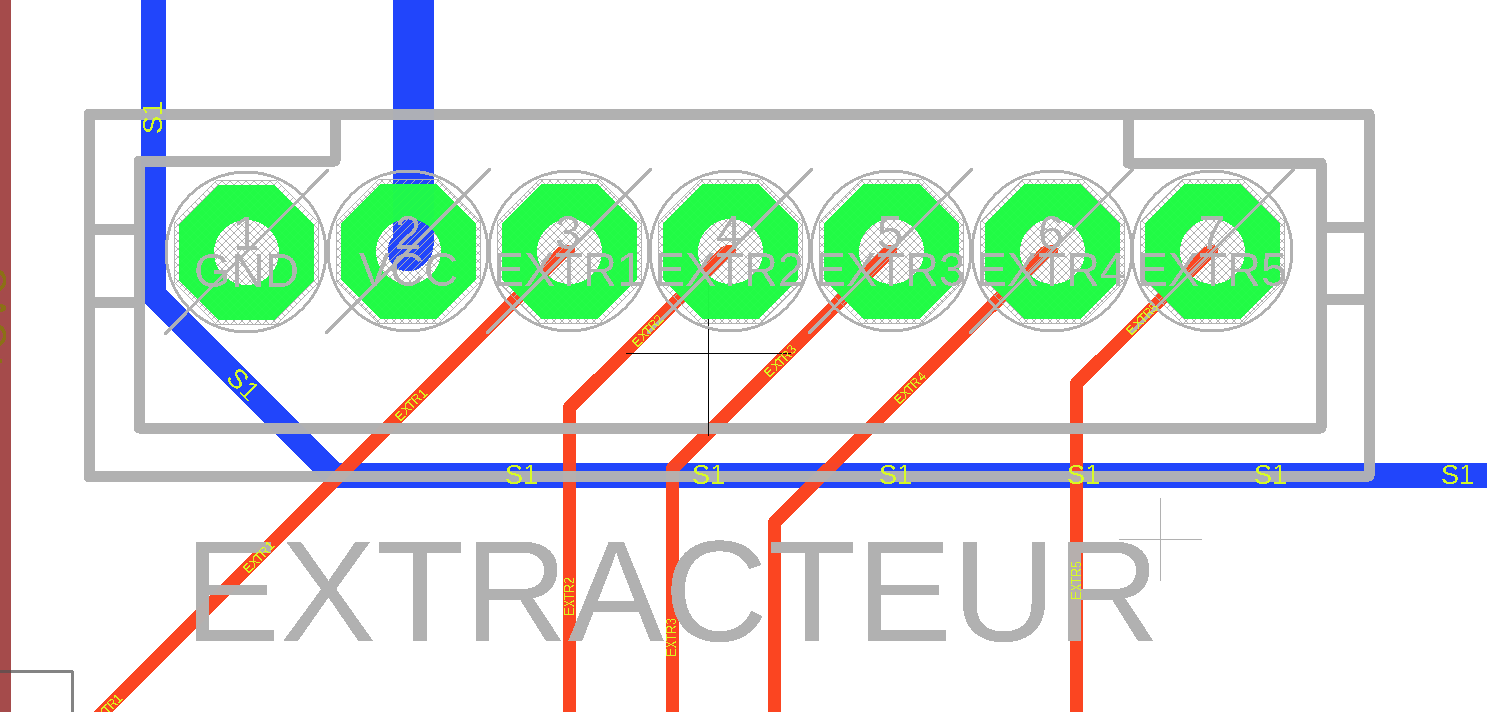

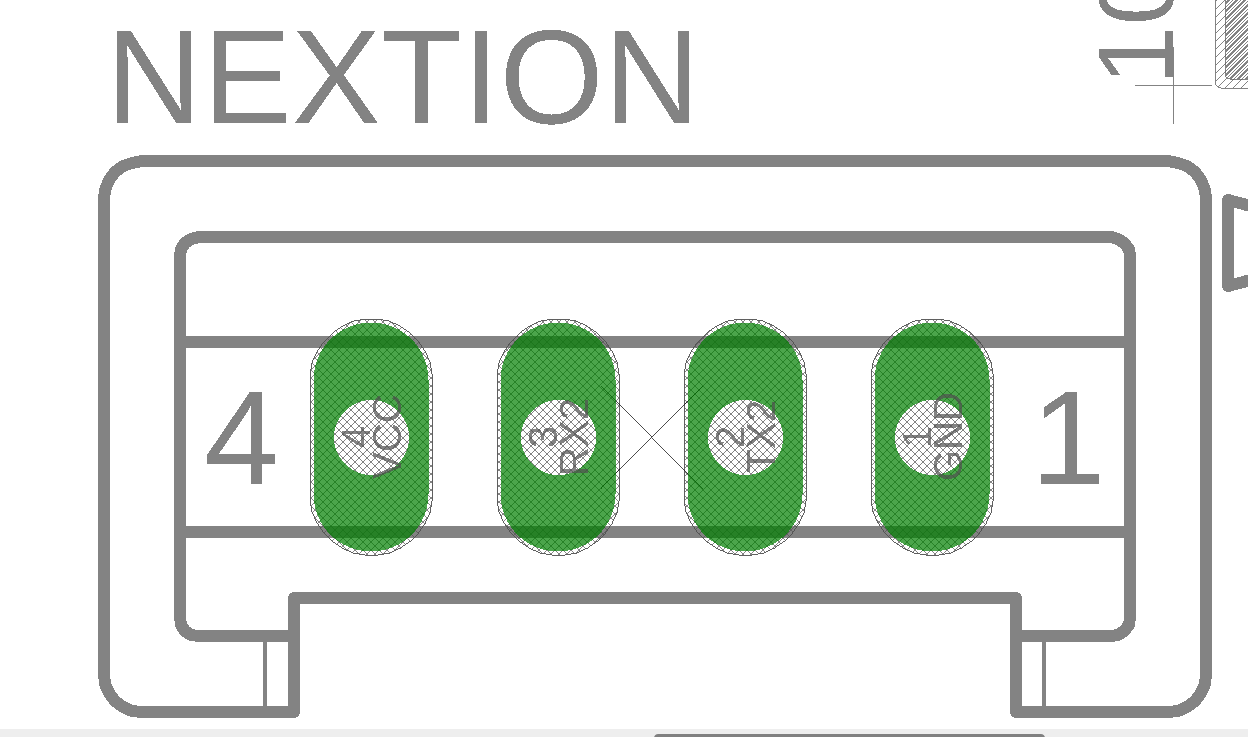

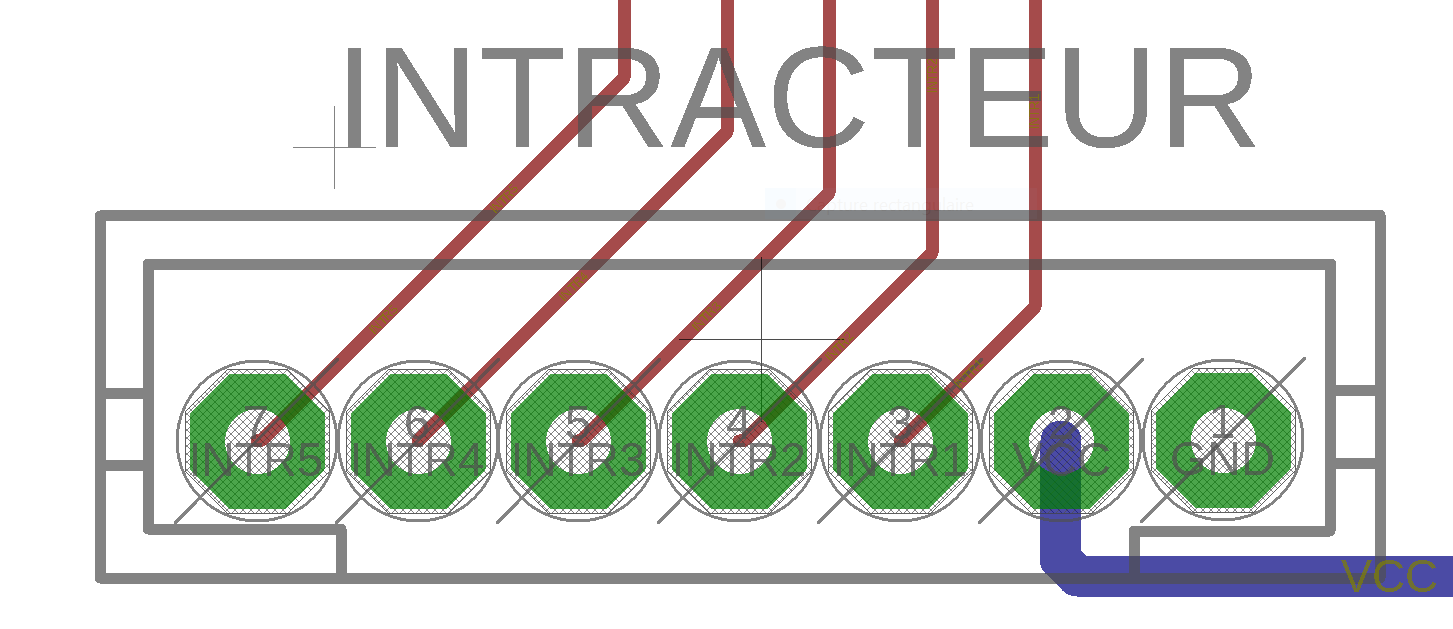

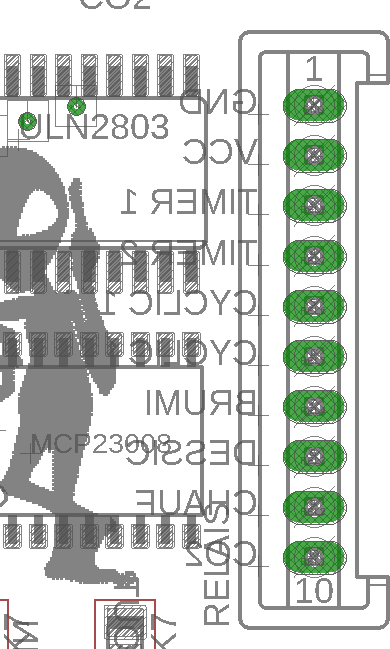

Voici les plans de câblage des borniers pour ceux qui veulent faire des modifs







++
