aide montage led (d'un noob pour les noob)


Messages recommandés

Re

il y a 10 minutes, Mo2812 a dit:

quand tu dit imbriquer c’est une 3,5 cm 3500k une 3,5cm 4000 x2 50w un driver   et ça x2 !

Non, pas découper tous les morceaux ?

Une barre 14cm sur le driver 1, a coté une autre barre le driver 2, a coté une autre barre sur le driver 1 ...alterner

C'est juste une idée, pareil pour les couleurs, Heka devrait t'en dire plus.

++

Modifié par BigMath
Lien à poster
Partager sur d’autres sites

salut à tous ! encore merci pour les réactions hier qui m’amène à de la connaissance et à de la recherche  !

aujourd’hui je fait  un petit schéma explicatif de ma futur config  on commence pour le noob que je suis à comprendre les branchements avant de rentrer dans mes calculs ampère etc ...

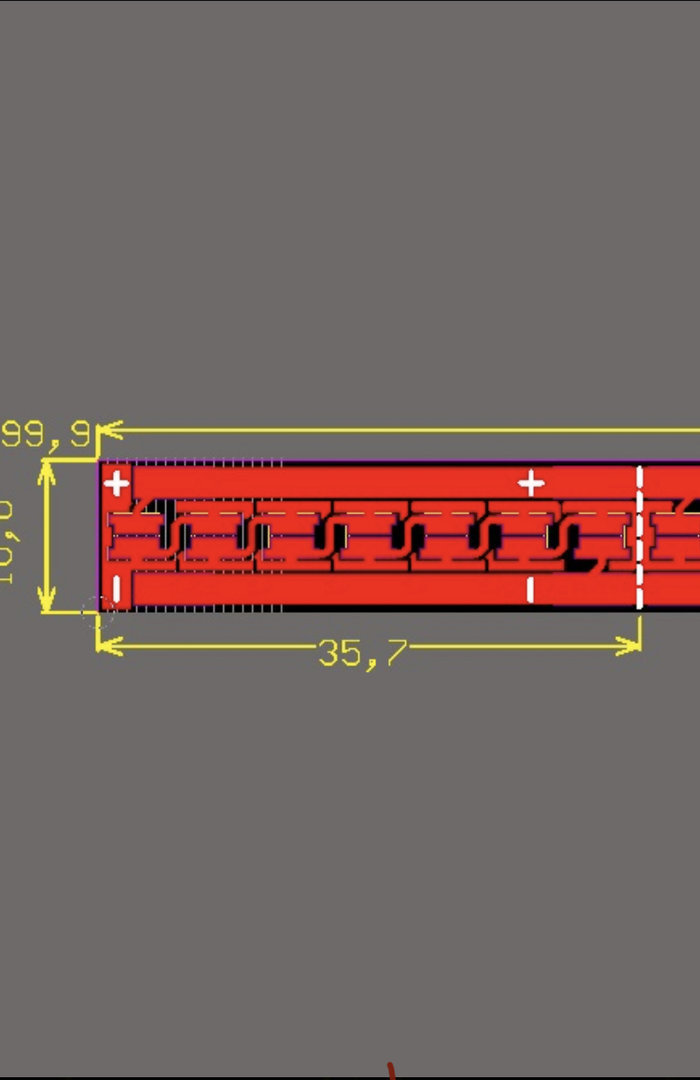

1ere photo pour comprendre comment sont monter les leds sur la photo ci dessous elle sont montée en série comme une guirlande . 429345EC-919F-43A7-8F7D-6B9905366291.thumb.jpeg.18b3a99841ce27578826e10bbd0aa46e.jpeg

 la bande fait 3,5 cm de long .

non peux doubler tripler etc ...

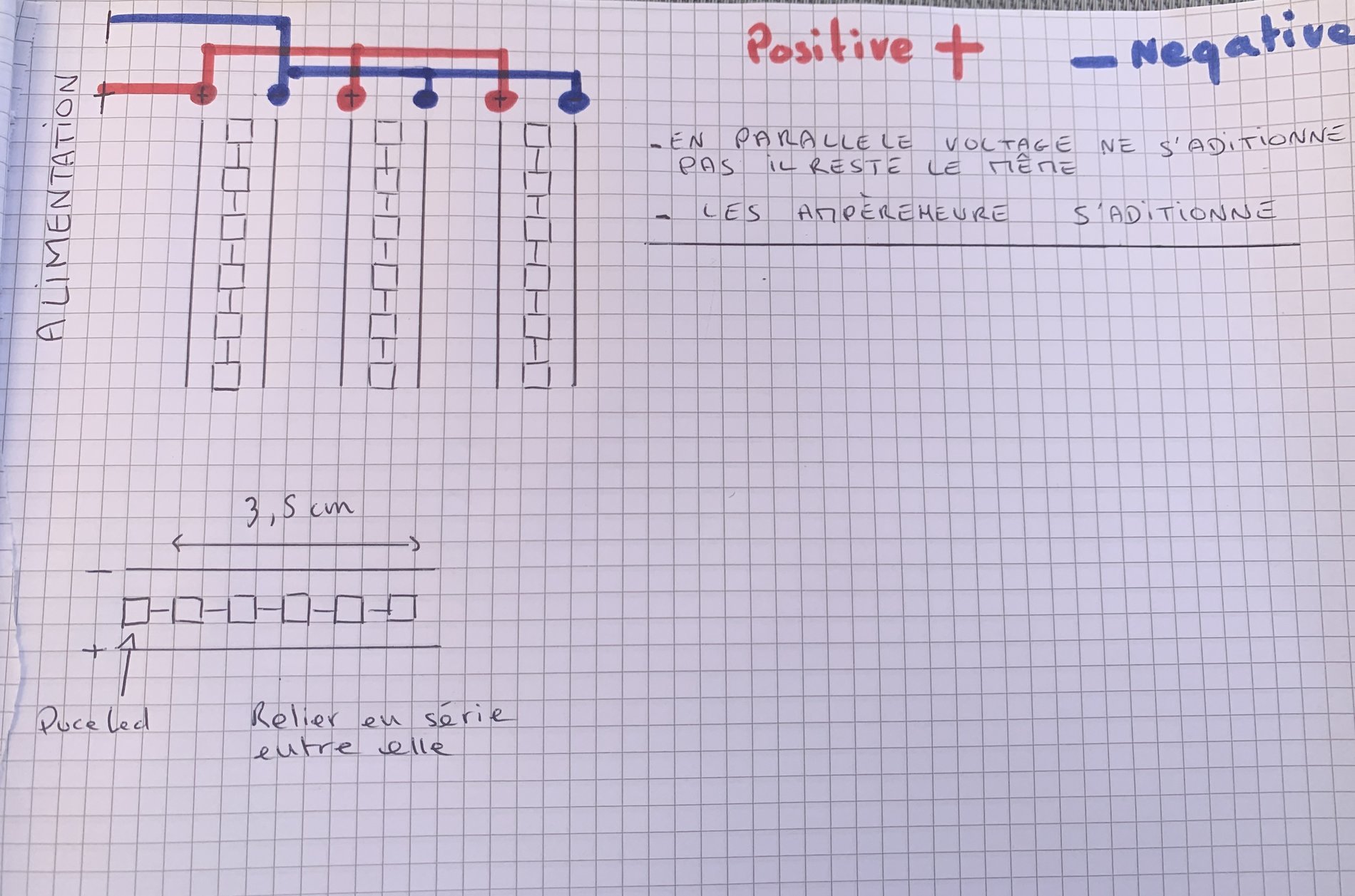

mon schéma .

corriger moi si jamais !

schéma :


c’est pour les bases , si mon schéma est bon j’ai compris le principe du branchement en //

+++

Lien à poster
Partager sur d’autres sites
Invité LittleBigMan

Salut,



La nuit porte conseil on dirait ?.

Sur le principe de raccordement, c'est ça.

Dans les faits, il faudra peut être boucler (relier le + au -) au bout de chaque "Strip" pour que le courant revienne au négatif ou bien mettre le négatif à l'autre bout: faut regarder comment ils sont faits



Et à multiplier en fonction de l'alim choisie.



Sinon pense à alterner les "strips" comme l'écrivait @BigMath comme ça, tu pourras n'en allumer qu'une tout en gardant une plus large surface d'éclairage.



Le 1er sur l'alim 1, le second sur l'alim 2, le 3ème sur l'alim 1, le 4ème sur l'alim 2 et ainsi de suite.



@+







Lien à poster
Partager sur d’autres sites

plop,

alors je me suis pas pencher dessus car je me dit que si il donne l'indication de découpe a cette endroit la peut être qu'on est pas forcer de relier ?

sur la 1ere photo que j'ai pris du site .

Modifié par Mo2812
Lien à poster
Partager sur d’autres sites

Bonjour,



@Mo2812 sur le shéma, tu as mis 3 branches en paralelle...

Donc si ton driver envoie 630 mA, on va avoir 210mA par branche.... c'est trop.



4 branches en // pour avoir 175mA par branche



Bouuuuuu



la partie en // est présente sur le strip (toutes les sections de 3,5cm du strip sont en //)

un morceau de 14cm te fera 20V et si tu envoie 630mA tu aura 175mA



Il faut brancher les 4 morceaux de 14cm en série pour avoir 80V et 175mA.



++





Modifié par BigMath
Lien à poster
Partager sur d’autres sites
il y a 18 minutes, BigMath a dit:

Bonjour,



@Mo2812 sur le shéma, tu as mis 3 branches en paralelle...

Donc si ton driver envoie 630 mA, on va avoir 210mA par branche.... c'est trop.



4 branches en // pour avoir 175mA par branche



Bouuuuuu



la partie en // est présente sur le strip (toutes les sections de 3,5cm du strip sont en //)

un morceau de 14cm te fera 20V et si tu envoie 630mA tu aura 175mA



Il faut brancher les 4 morceaux de 14cm en série pour avoir 80V et 175mA.



++





salut ! donc mon schéma au dessus est faux

Modifié par Mo2812
Lien à poster
Partager sur d’autres sites

l'alimentation c'est la même merde j'ai juste un schéma explicatif sans chiffres ...

l'alim sa reste la meme grosse daube de recup xD

90V

630mA par driver .

le nombre de leds n'est pas bon je sais

Modifié par Mo2812
Lien à poster
Partager sur d’autres sites

du coup on avance pour comprendre !

alors youtube m’a aider .

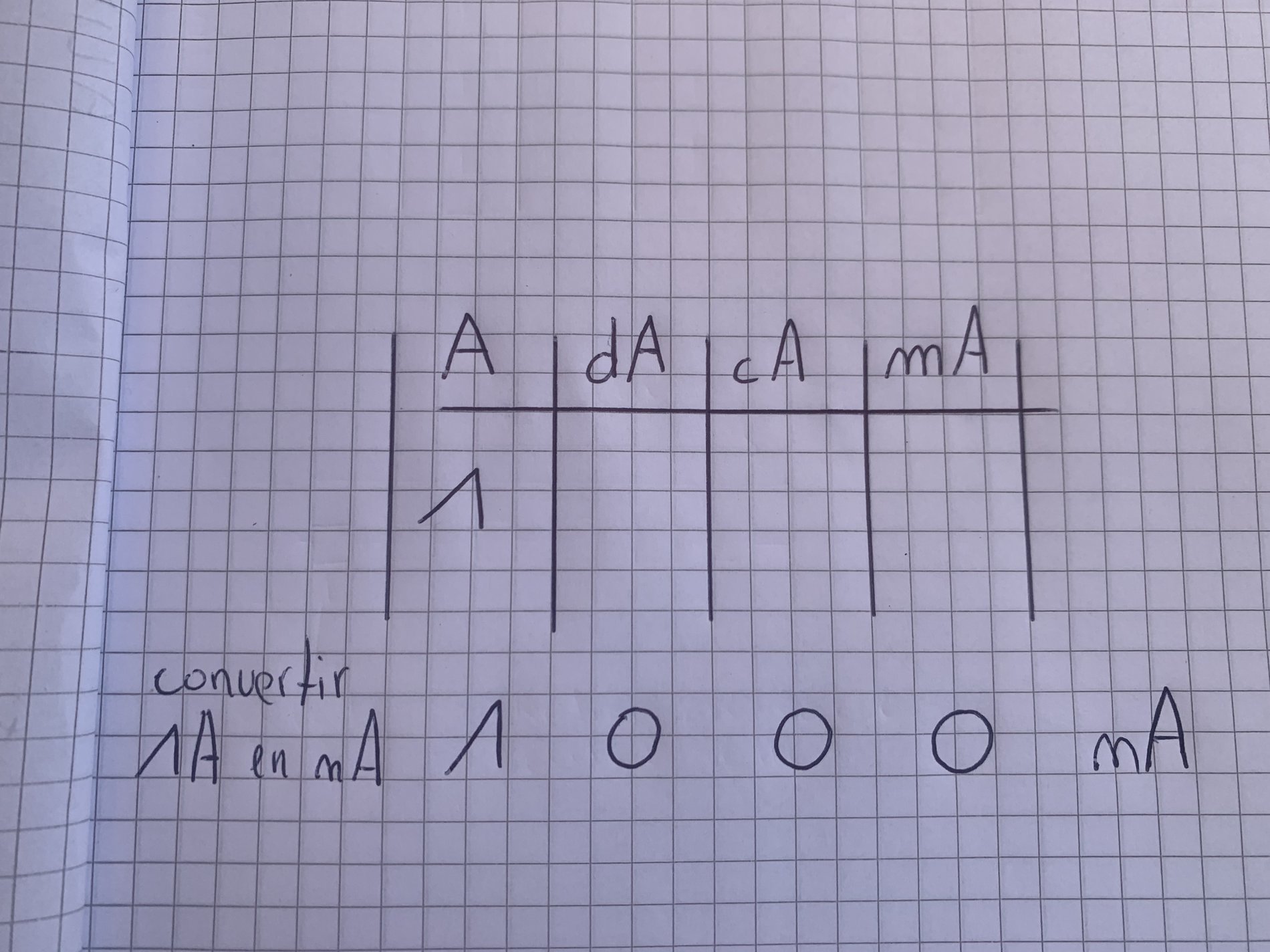

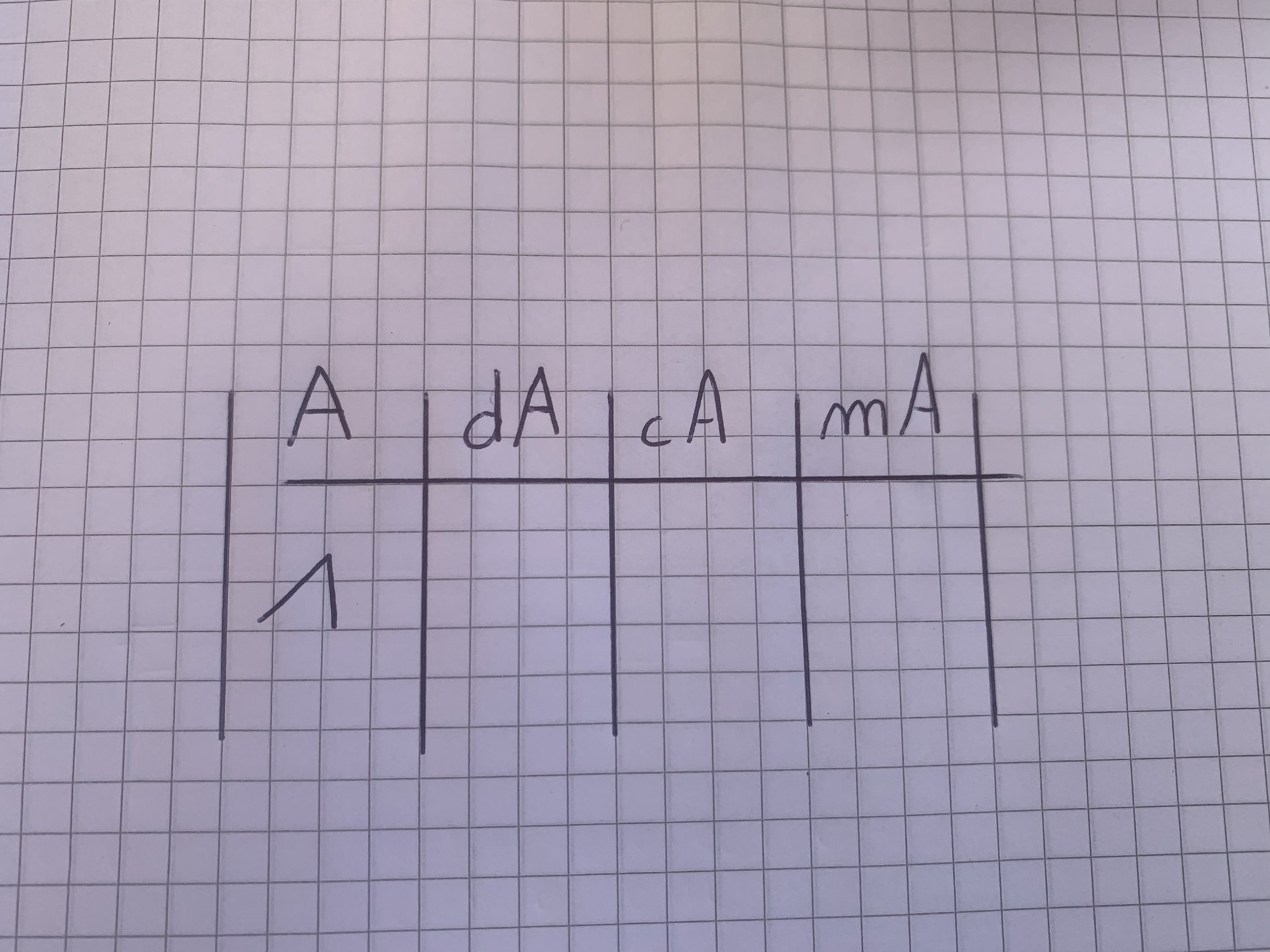

comprendre les ampères . photo ceci dessous


sachant que les valeurs entre A et mA ne sont jamais utiliser .

donc


1A = 1000mA  ^^ ça c’est compris !

mtn on se penche sur la led


donc ma question !

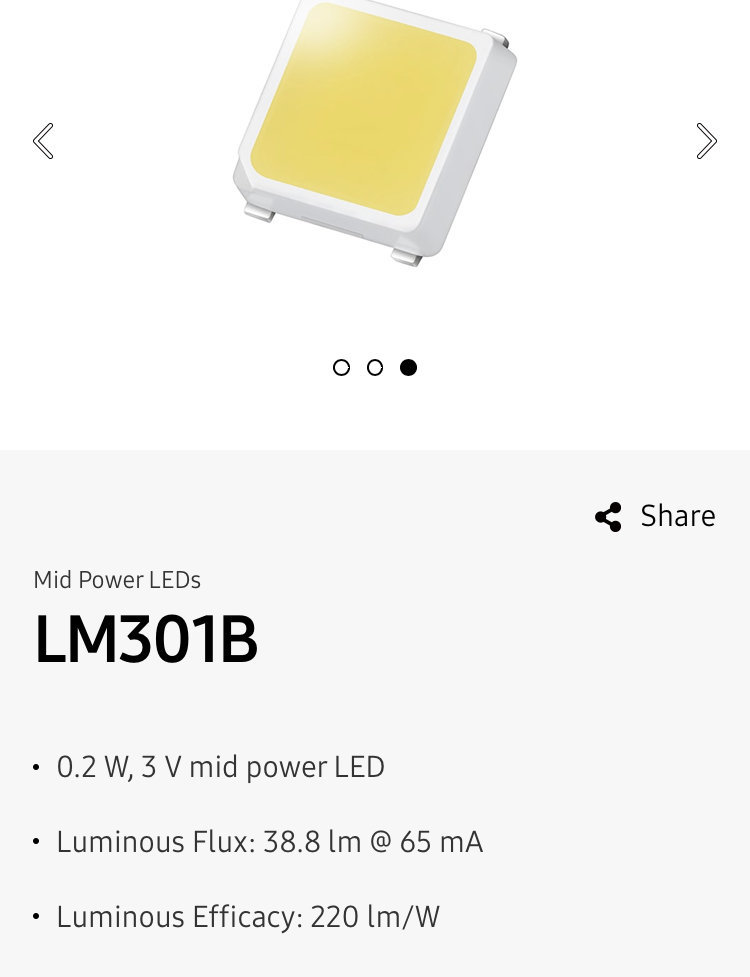

- à 0,2w et 3V par led

- 38.8lm et 65mA consommer

-220 lm /W utiliser

si je me trompe vous me le dites je corrige !



si je fait le calcul grossièrement vaut mieux les brancher en parallèle c’est ça ?

Lien à poster
Partager sur d’autres sites

Bonjour,



il y a 14 minutes, Mo2812 a dit:

salut ! donc mon schéma au dessus est faux

En fait, j'ai l'impression que tu veux tout faire fonctionner avec le chiffre 3 comme les cobs ?



Ton schéma va envoyer 630/3=210mA par bande c'est trop

Pour la sortie en tension (V) c'est les leds qui prendrons ce dont elles ont besoin.

Le drivers est en courant (mA) constant, il enverra toujours 630mA.



1: découper la bande de 50cm en 4 morceaux (chaque morceau va consommer env 20V et sera alimenté avec 630/4=175mA)

2: assembler ces morceaux en série (l'ensemble va consommer 80V et sera alimenté avec 175mA)



C'est plus claire comme cela ?



++

Modifié par BigMath
Lien à poster
Partager sur d’autres sites
il y a 6 minutes, Mo2812 a dit:

je voulais essayer de comprendre mais a priori je suis à coté !

tu ma éclairer (donner la soluce du talon ...)



donc 96 leds

est ce que le nombre de lumens s'additionne ?

1800 lumens ???

-_-

Lien à poster
Partager sur d’autres sites

Re,



il y a 31 minutes, Mo2812 a dit:

donc 96 leds

est ce que le nombre de lumens s'additionne ?



Sur la doc ICI le tableau en haut page 4 indique l' efficacité théorique des puces suivant leur modèle.



Tu as le max avec le bin  SM à 5000K (entre 40 et 42 Lm)

Avec une alimentation typique de 65mA et une température de 25° (c'est marqué au dessus du tableau)

Tu peux voir que l'efficacité max est donc pour un modèle bien particulier , dans des conditions particulières, donc jamais obtenu



Voir 4eme tableau page 14 pour l'influence du courant d'alimentation (tu trouves 100% à 69mA)

Voir 5eme tableau page 14 pour l'influence de la température (tu trouves 100% à 25°)

et il est quasi impossible d'avoir 25°...



++





Modifié par BigMath
Lien à poster
Partager sur d’autres sites

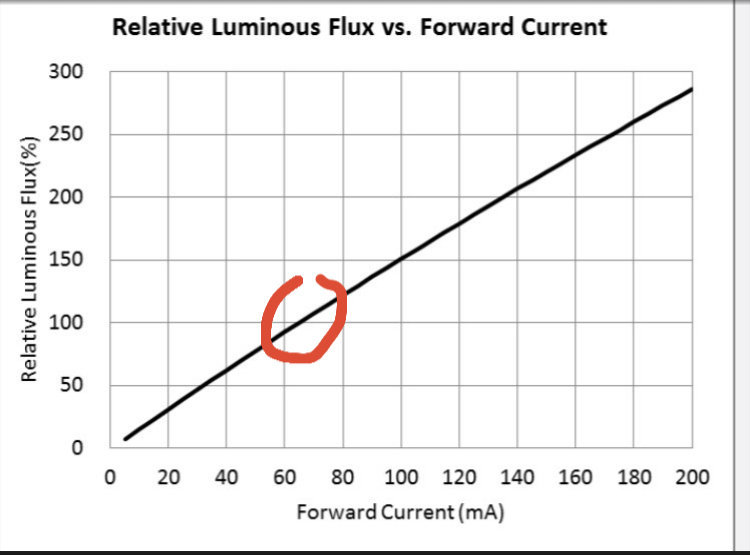

FA6053C8-F53C-4996-B27B-A8E746468A5D.jpeg.5fc7e35fb383f1a1a47f80b6d2bf4d70.jpegla tu m a perdu ! trop complexe pour moi ...

vais je abandonner ...

c’est tout de même pas simple quand ta zéro notion !

merci.  luminous flux = lumens ?



Modifié par Mo2812
Lien à poster
Partager sur d’autres sites

Re,



il y a 50 minutes, Mo2812 a dit:

vais je abandonner ...

c’est tout de même pas simple quand ta zéro notion !

Ba oui,

Tout ça en 24h ?

Je te rassure, certains n'ont toujours pas compris après plusieurs années ?



il y a 50 minutes, Mo2812 a dit:

merci.  luminous flux = lumens ?

Oui, ça veut dire qu'on a 100% des données, mais on ne donne pas d'unités de mesure ?

Sur ce document, les principales données sont en Lumens, donc 100% des Lumens théoriques indiqués par le document.

C'est une interprétation que je fais, à confirmer.



Pour @Heka

On ne parle pas de Lumens pour les LM301H

Est ce qu'on peut interpréter ce graphique avec des µmol photons comme unité ?



Sinon, @Mo2812, tu as bien compris les branchement des Leds ?



++



Edit:

Sur le graphisme, on est pas tout à fait à 69mA mais plutôt 65mA

Si tu doubles l'alimentation en mA, que tu envoies 130ma, tu peux t'apercevoir que tu n'as pas tout à fait doubler les valeurs du flux.

Tu as une petit perte de rendement.

C'est minime pour ces puces mais plus important pour les Cobs

D'ailleurs c'est le gros avantage de ces puces par rapport aux cobs, même si les cobs ont d'autres avantages.



Modifié par BigMath
Lien à poster
Partager sur d’autres sites

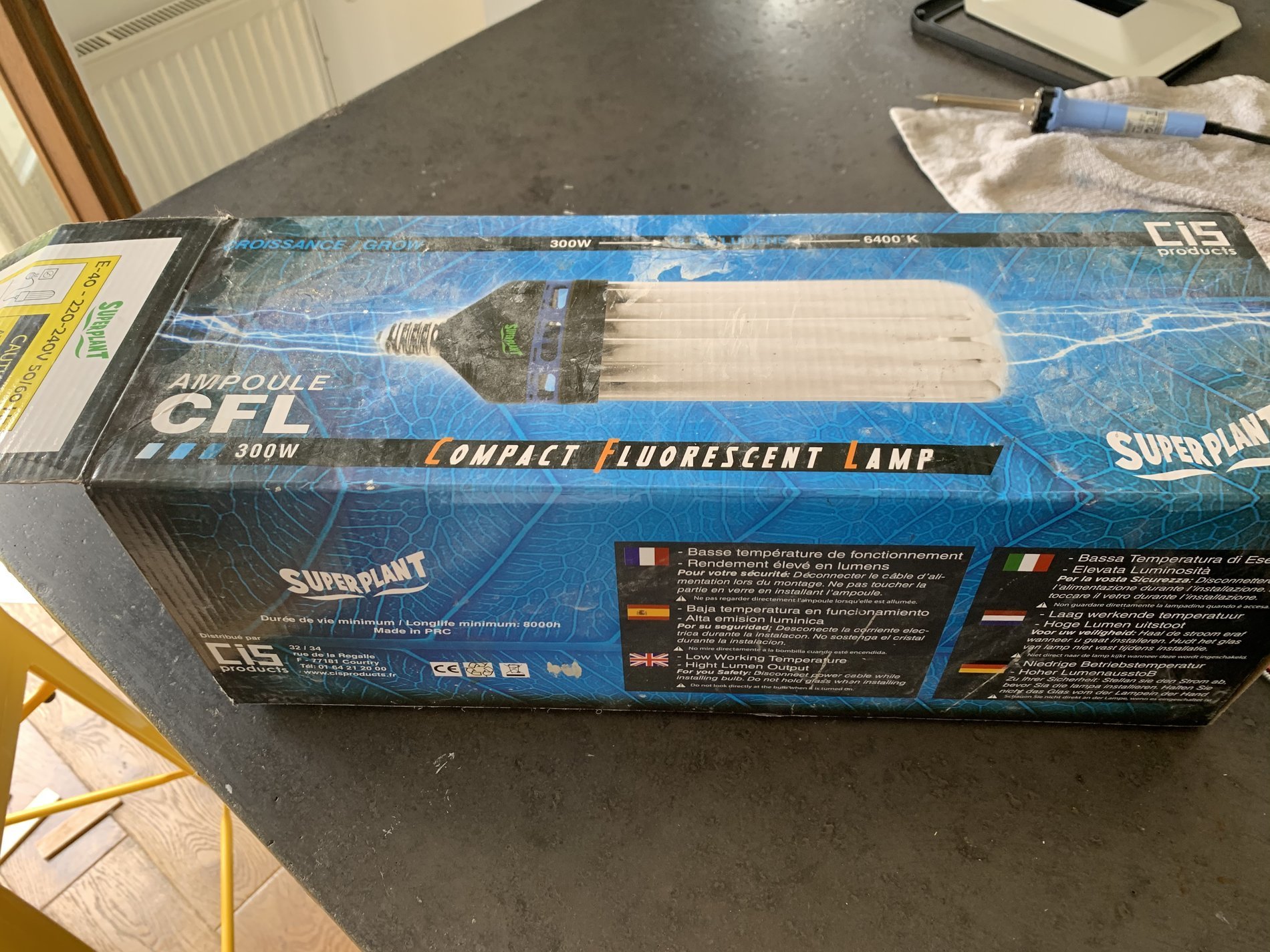

oui je capte merci le confinement je mets la sauce sur le cerveau pour capter le truc ! mais en fouillant dans mon garage j’ai trouver ça d’une première culture en cfl.

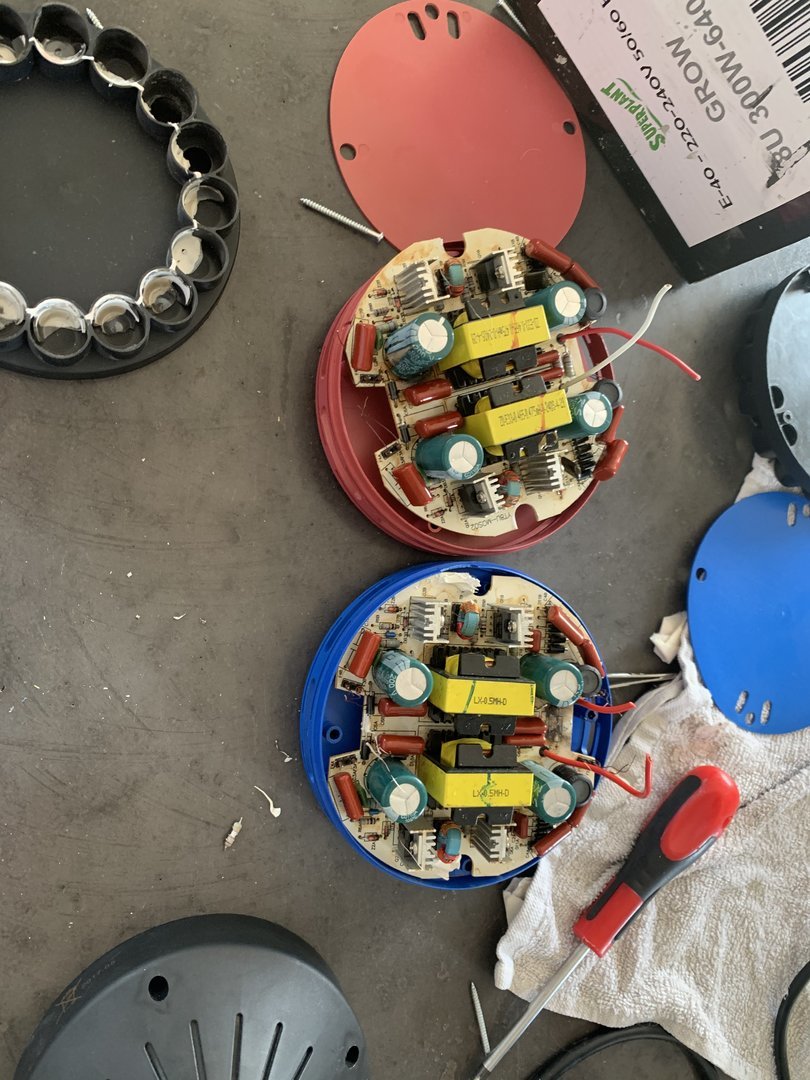

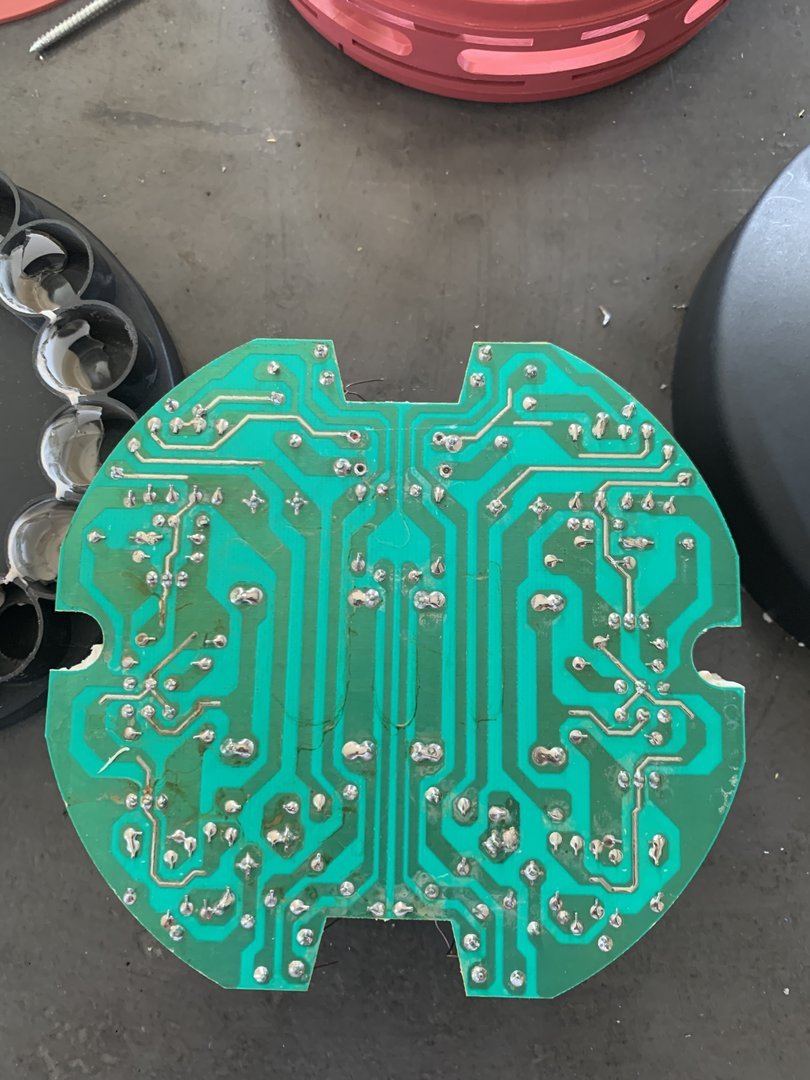

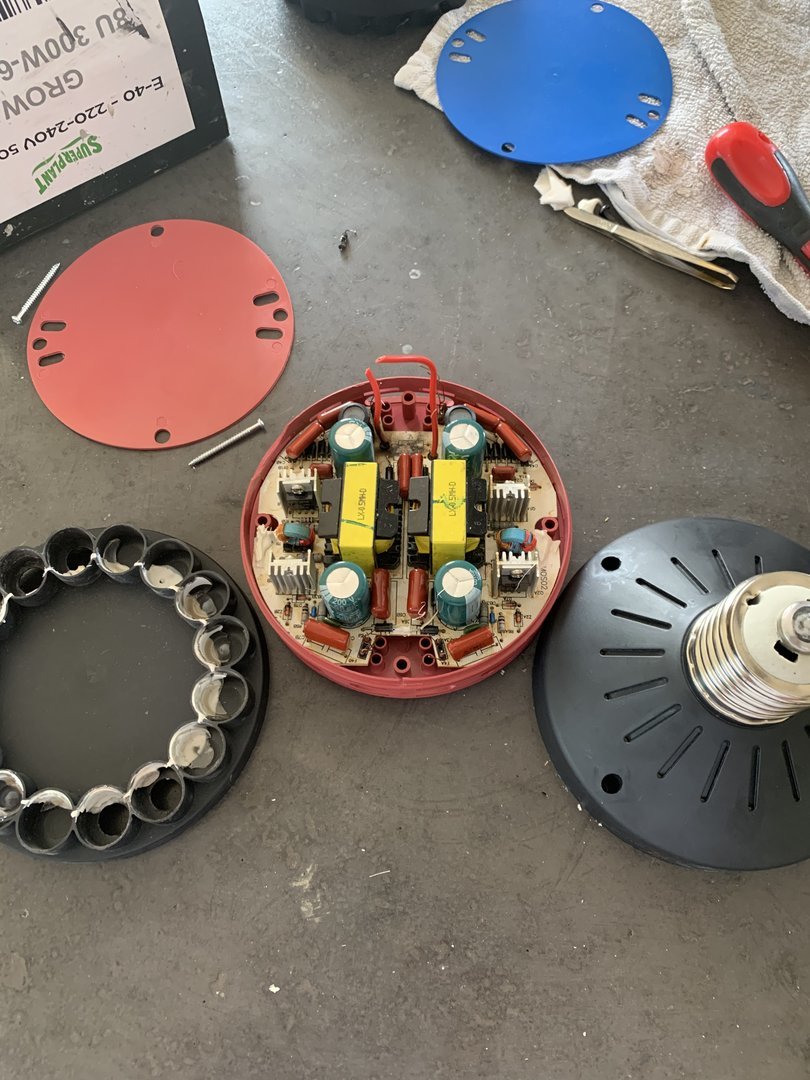

j’ai le temps ...  >< 4F4CD265-047F-4271-BF11-266A21BEF799.thumb.jpeg.7f078b13aff58722f69fd6e33d45ad5a.jpegA2D930F5-CFFB-4E7A-B27B-044198CE8FD3.thumb.jpeg.c1064e3be6e8db85c81dec2aa73a9067.jpeg5A677B84-D1B5-44C7-B53E-81F3F504B66A.thumb.jpeg.f291011b711c180a23335f3a2e968724.jpegD01A0028-3F05-4534-B0EB-57AE495F75EA.thumb.jpeg.53768c476bdb4e132f6665cb4b4ef0aa.jpeg la y’a du transfo !!!!!

je me trompe ?

Lien à poster
Partager sur d’autres sites

plop!



Citation

Dans les faits, il faudra peut être boucler (relier le + au -) au bout de chaque "Strip" pour que le courant revienne au négatif ou bien mettre le négatif à l'autre bout: faut regarder comment ils sont faits

 cour circuit !



Mo2812,

-en "série" on additionne les tensions (les V), l'intensité (A) reste la même pour tout le monde ...

-en "parallèle" on divise l'intensité (les A ou mA) par le nombre de branches mis en parallèle, la tension (V) reste la même pour tout le monde ...



la barre fait 14 sections, on ne peu donc pas la couper en 4 (a moins de sacrifier 2 section)

sur la barre entière avec 630mA tu donne 45mA aux leds (au top rendement, mais bon ...)

partir sur une serie de 4 demi barres me semble être le meilleur compromis (economie/efficacité) pour exploité au mieux le driver.


Citation



Est ce qu'on peut interpréter ce graphique avec des µmol photons comme unité ?



non, ceci est une valeur "relative" ça n'a donc pas d'unité, cela représente le potentiel de fonctionnement du led (pas une quantité de flux donné) 100% situe la valeur typique.

si tu regarde bien tu te rend conte que le flux n'augmente pas dans la même proportion que le courant ...

(valeur typique qui représente pour le fabricant le meilleur compromis entre "efficacité lumineuse/rendement énergétique/durabilité")



@+















Modifié par Heka
  • Thanks 1
Lien à poster
Partager sur d’autres sites

yo



ben c'est le ballast des tubes de la lampe, je ne vois pas trop ce que tu peux en faire ...  (je ne suis pas électronicien... ? )



@+

Lien à poster
