[JDB] Box Low Rider - Sanlight q4w - une box flo et une nurserie pour être heureux !


Messages recommandés

Bonjour, Honorable maître bricoleur:respect:



Ouais, je penses que tu vas vite le récupérer ton statut surtout quand je vois le pied à coulisse. Les portes doivent être réglées pile poil au micron.;)



Merci, pour l'astuce du cortex, je n'y avais pas pensé. C'est à réfléchir, je vois pas pourquoi ça ne marcherais pas.

Je pensais que tu ferait un truc du genre Arduino pour la gestion du climat mais le terme "grafcet" m'a fait tiquer.  Je vais me pencher un peu sur ce Zelios, l'automatisme ça fait plus de 15 ans que j'en ai pas fait mais bon... je dois encore avoir quelques notions enfuies dans ma petite tête, en bossant le sujet ça peu peut être revenir, ou pas.



Le 04/03/2021 à 23:37, deadmau a dit:

je ne peux que t'encourager à te lancer

Il en fallait pas plus, je penses qu'on ne peux pas renier sa passion pour la box home made. Ma reprise se fera bien plus tard du coup, mais je suis patient. J'ai commencé à griffonner, les idées fusent. Je penses présenter le projet à la commun' la semaine prochaine. J'éditerais ma demande de viab' par la même occasion.



Je me posais quelques questions. Je vois que tu utilises ton FAC en soufflant. Est-ce que c'est pour une réduction du bruit ? ça évite de faire un silencieux ou est-ce que c'est pour mettre ton cône d'aspiration sur ton extra, comme une trompette d’admission qui créerait un effet venturi ? Du coup cela augmenterais le flux d'air en entrée de l'extra ?





Désolé pour toutes ces questions peut être idiote. Mais quand j'ai vu ton cône :shock:la première chose qui m’a traversé l'esprit c'est "ce mec est un génie fou furieux".



Bon bricolage.

Modifié par Myco
  • Haha 2
Lien à poster
Partager sur d’autres sites

Salut @Myco



Désolé de t'avoir fait bousculer tes plans 😊

Quand on est passionné et qu'on souhaite offrir le meilleur pour nos plantes et pour une longue durée, rien de tel que de ressortir les outils ^^. Heureux de te voir rejoindre le club des box home made ! Je vais patienter pour voir ton projet et en débattre dans ta demande de viabilité 🤩

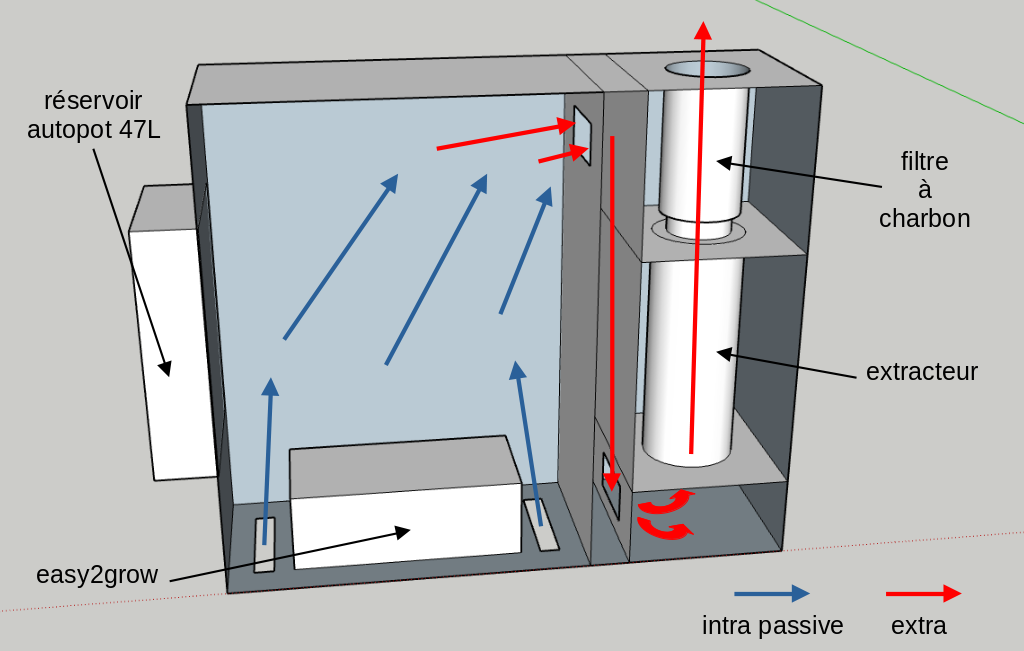

Pour le filtre oui je le mets toujours en sortie, filtration des odeurs et action "silencieux" en cassant la vitesse de sortie, testé sur mes boxs précédentes ça marche bien, ça évacue dans une chambre de "décompression" comme j'appelle ça. ET j'ai vraiment la place de le mettre dans la zone de culture, donc pas vraiment le choix. Je suis pas un pro de l'aérolitique, je découvre à tâtons, par des essais et à présent aidé par Solidworks Flow Simulation, je ne maîtrise pas tout mais ça donne une idée des turbulences, vitesse et direction de l'air dans le système.

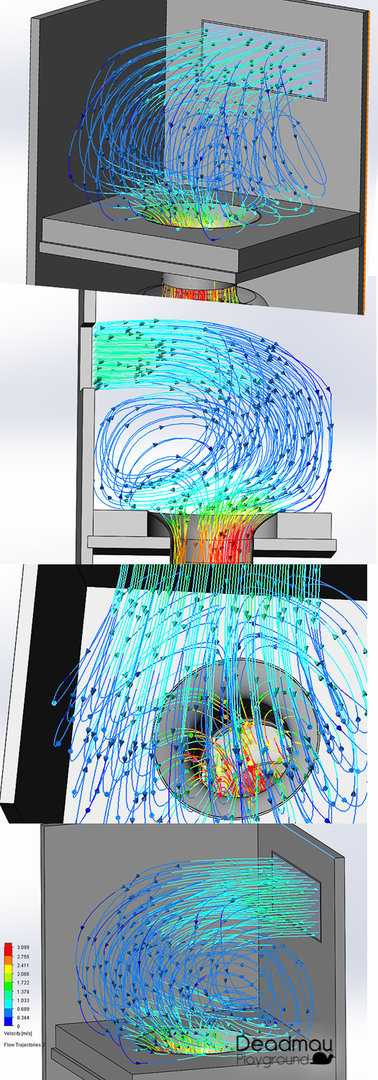

Le cône trompette est un essai, je suis en train de le simuler actuellement, à voir si il prendra place ou pas, plus pour limiter les turbulences en entrée de l'extracteur, et donc le bruit qu'un effet venturi. J'essaierai de simuler avec cône ou juste un tube, mais mon pc rame pour ces calculs !!!!






Ce qui est cool c'est que dans la base de donnée SW Flow Simulation, il y a le modèle de turbine qui équipe l'extraction PK125, un EBM PAPST R1G190.

C'est vraiment pour donner une idée car j'ai pas simulé la mousse insonorisante.



Journal de bricolage



Pas grand chose de fait, passé ma commande de planches en mélaminé chez mon menuisier du coin, 70€ pour faire les 2 compartiments et étagères qui seront de part et d'autre de la box. Coupé à la taille et au moins c'est d’équerre. Passage au growshop, pour recupérer le dimmer pour la lampe Sanlight Q4w, un rouleau de bâche mylar diamond, et un sac de terreau.

Un peu de précâblage du tableau électrique le soir, ça avance tout doux!



Me voilà équipé pour un bon week end bricolage dans le garage 🤗.



Prenez place sur le banc pour la suite !






A plus!



Deadmau🐌





  • Like 1
  • Thanks 2
Lien à poster
Partager sur d’autres sites

Salut!



Journal de bricolage

Cet aprem je me suis amusé avec la défonceuse pour faire les rainures qui recevront les tablettes horizontales, quitte à pourrir le garage; j'ai fait pour les 2 ensembles (traitement de l'air et placard technique). Demain je sors la scie cloche pour faire les trous diamètre 130 pour les passages des gaines et puis assemblage des éléments.




IMG_20210312_170918.jpg.16350b88c89696a3057b4d2ce485cc88.jpgtraitement-air-final.gif.4b8add6a7b55fa9ebc445cfea6349499.gif



Hors sujet :

Pour mettre un peu de verdure dans ce JDB, une petite vue de mon placo pied mère provisoire, je suis en train de faire des bonsais de Sexbud. En fait c'est pour reprendre en main les techniques, faire des essais des leds,, il a  4 Strips Bridgelux EB Gen2,  60W de Ledfury dans 60cmx60cm.

Je coupe, je tords, je pince, je kiffe 🤪







Je viens aussi de lancer un test de bouture dans des rootriot avec de l'enhancer powder feeding (foliaire 2j avant et trempage des cubes) On va voir en combien de temps ça prend pour la prise de racine. Ça me donnera un timing pour le déroulement de mon perpetual.

Ça me montre aussi que 60x60 ça fait trop juste pour ce que je veux faire. je pense basculer sur du 120x40 sur 70 de haut pour conserver plusieurs pieds mères, 5-6 variétés.



Je vais reprendre le dessin du placo croissance du coup (ça tombe bien j’avais pas fait grand chose encore 😆)

Et après je lance mon JDC de présentation..



Profitez bien de votre week end !



Deadmau 🐌







  • Like 6
Lien à poster
Partager sur d’autres sites

Yop,

intéressant tout ça tu utilise des outils de fou comparer à mes bêtes schéma même pas à l'échelle mdr !



Le filtre à charbon en sortie est vraiment efficace pour les odeurs ? c'est une super idée de s'en servir à la fois comme FAC

et silencieux ^^



++

Lien à poster
Partager sur d’autres sites

Yo l'ami



Je me pose ainsi que mon marteau, pour rien casser, car c'est vraiment très propre et bien agencé ton placo 👍🏻👍🏻



Bravo et merci pour tes schéma 3D pro et beau, on peux pas faire plus juste en démonstration!!!



Par contre, ça ne fera pas un peu trop rapproché tous tes pots, si tu dispose comme sur ton schéma?

J'ai du mal à me rendre compte!



Je ne comprends pas!, ton fac n'est pas en direct dans la box? tu le mets dans un caisson!, pourquoi?

Il sera peut installé en sorti, et s'évacue par une aération ?

edit....j'ai pas assez lu 🙏🏻

Je trouve ton projet très ambitieux, je ne connais pas particulièrement ce genre de mode culture, donc je préfère garder mon avis^^



bonne suite à ton placo !!



++



Modifié par NicoT
Lien à poster
Partager sur d’autres sites

Yo @deadmau



Le 10/03/2021 à 21:25, deadmau a dit:

Désolé de t'avoir fait bousculer tes plans 😊

Quand on est passionné et qu'on souhaite offrir le meilleur pour nos plantes et pour une longue durée, rien de tel que de ressortir les outils ^^. Heureux de te voir rejoindre le club des box home made ! Je vais patienter pour voir ton projet et en débattre dans ta demande de viabilité

Bah... de toute façon mon plan initial était un poil trop grand et les tentes, j’aime pas trop ça. Elles ont même pas la décennale comparer à nos Box home made. Vas falloir patienter encore un peu, j'ai pas pris le temps de rebosser sur le projet. Aujourd'hui, je profite de la maladie pour faire du cannaweed et plancher un peu sur le placo. Il faut absolument que j'arrive à boucler la conception et la liste de matos pour fin mars.



Le 10/03/2021 à 21:25, deadmau a dit:

Je suis pas un pro de l'aérolitique, je découvre à tâtons, par des essais et à présent aidé par Solidworks Flow Simulation, je ne maîtrise pas tout mais ça donne une idée des turbulences, vitesse et direction de l'air dans le système.

Le cône trompette est un essai, je suis en train de le simuler actuellement, à voir si il prendra place ou pas, plus pour limiter les turbulences en entrée de l'extracteur, et donc le bruit qu'un effet venturi. J'essaierai de simuler avec cône ou juste un tube, mais mon pc rame pour ces calculs !!!!

Merci pour ton explication et le rendu 3D, je comprends mieux maintenant. Est ce que tu comptes simuler avec un réducteur 'classique' aussi ? C'est quoi les côtes de l'entaille de ton extra 200x100 ? On voit qu'il y a peu de turbulences au niveau de celle ci. Peut être due au fait que tu as une 'chambre d'aspiration', tapissé de mousse ça marche super bien.;)

J'avais fait un peu pareil en sortie d'extra, il soufflait dans un gros caisson avec des baffles acoustiques, c'était nickel.



Le 10/03/2021 à 21:25, deadmau a dit:

Pour le filtre oui je le mets toujours en sortie, filtration des odeurs et action "silencieux" en cassant la vitesse de sortie

Eh ben, du coup je vais peut être tester sur mon projet, j’ai pas le choix que de mettre l'extra/FAC à la vertical. J'ai pas trop de hauteur et ça me simplifie la conception pour l’intégration de la partie séchage et si en plus ça évite de faire un silencieux.



Bon, j'arrête de raconter ma vie et de t’embêter avec mes questions. Je m’assois sagement sur le banc et observe la circulaire circuler, la défonceuse défoncer, la perceuse percer,....ça avance proprement, c'est chouette.



Bonne semaine.



Lien à poster
Partager sur d’autres sites

Ola !!



Le 13/03/2021 à 14:15, lolotheflex a dit:

Yop,

intéressant tout ça tu utilise des outils de fou comparer à mes bêtes schéma même pas à l'échelle mdr !



Le filtre à charbon en sortie est vraiment efficace pour les odeurs ? c'est une super idée de s'en servir à la fois comme FAC

et silencieux ^^

 Salut @lolotheflex

Il faut bien partir de quelque part, tout débute par une esquisse mais pour ne pas avoir de mauvaises surprises rien de tel que la CAO, j'ai fait mes premières armes sur sketchup il y a 10 ans pis j'ai migré sur Solidworks quand j'ai commencé l'impression 3d, et maintenant je m'en sers pour mon taf, merci les tutos ^^.

Pour le fac ça marche dans les 2 sens sans problèmes, ça traverse dans les deux cas le même volume de charbon actif. Toute façon pas le choix de faire autrement avec le light rail à l’intérieur!

J'espère que ton projet avance de ton côté!

A+



Le 13/03/2021 à 23:09, NicoT a dit:

Je me pose ainsi que mon marteau, pour rien casser, car c'est vraiment très propre et bien agencé ton placo 👍🏻👍🏻



Bravo et merci pour tes schéma 3D pro et beau, on peux pas faire plus juste en démonstration!!!



Par contre, ça ne fera pas un peu trop rapproché tous tes pots, si tu dispose comme sur ton schéma?

J'ai du mal à me rendre compte!





Salut @NicoT



Merci pour tout 🤗

Pour les pots ça sera des 15x15x20 ils vont être presque collés, 4cm entre chaque pot, mais je pars de boutures direct en 12/12 et élimine les secondaires au fur et à mesure, j'aime les sucettes. 😊 Dans ma précédente box je faisais ça dans des bouteilles de 1,5 l et bien plus nombreuses, je limite un peu le nombre maintenant vu que ma conso a bien baissé.

Au plaisir !







Yo @Myco



Il y a 5 heures, Myco a dit:

Est ce que tu comptes simuler avec un réducteur 'classique' aussi ? C'est quoi les côtes de l'entaille de ton extra 200x100 ? On voit qu'il y a peu de turbulences au niveau de celle ci. Peut être due au fait que tu as une 'chambre d'aspiration', tapissé de mousse ça marche super bien.;)

J'avais fait un peu pareil en sortie d'extra, il soufflait dans un gros caisson avec des baffles acoustiques, c'était nickel.



Oui je vais faire quelques essais avec une flange standard, je sais pas trop la différence, on verra ça. Mais j'aime bien la gueule  de la trompette  et comme j'imprime ces pièces autant se faire plaisir 😆.

C'est vrai que ça marche bien ces chambres, aussi bien en aspi qu'en sortie. Il faut que je commande la mousse haute densité pour tapisser les caissons , y a un peu de délais de mémoire !



Pour la taille ça va faire 270x120mm , en passant par une grille d'aération pvc du magasin de bricolage, pareil en intra passive via les chicanes (prochain chantier lol)

J'espère que tu commences à voir clair dans ton projet, hâte de revoir les box homemade revenir en force 😼

A bientôt





Journal de bricolage



Ça avance tout doux, pas aussi vite que j'aimerai... Mais je préfère prendre mon temps et bricoler que quand j'ai envie pour pas bâcler le travail. Quand la menuiserie me soule, je passe à la fabrication des accessoires imprimés en 3d, ou du cablâge du tableau électrique. Il faut varier !



Côté espace de floraison, j'ai ajouté les loquets pour tenir la porte de gauche bien fermée





Puis je me suis mis au montage de l'espace traitement de l'air.







Je présente le matériel, Y a de la place pour suspendre avec des élastiques et mettre la mousse haute densité






Je vais sacrifier un de mes élastiques de sport pour mettre l'extracteur en lévitation.








Puis j'ai posé les charnières, ça fera une porte pour la maintenance/nettoyage de l'extracteur et le changement du charbon du filtre.

Elle sera sur le coté et fermée par des crochets exterieurs






Charnières de récup qui ne me conviennent pas du tout, pas de réglage de profondeur, je vais les changer pour que ça colle mieux






Voilà pour le moment ! Petit coup d'aspi et au dodo

Merci de m'avoir lu et à très vite avec un post électrique je pense !








Becquots !



Deadmau🐌







  • Like 7
Lien à poster
Partager sur d’autres sites

Salut Cannaweed !





Journal de bricolage :



Aujourd'hui ça caille ! Trop froid pour bricoler dans le garage, alors repli au chaud pour imprimer quelques pièces en 3D

J'ai dessiné et imprimé le support des prises des équipements. Tout est monté sur connecteurs, comme ça le jour ou j'ai besoin de changer l'espace de culture ca sera plus simple plutôt que décâbler au tableau électrique.









Puis j'ai imprimé les supports pour le passage des élastiques sur l'extracteur







Vue de dessous




Il sera tenu en suspension avec 4 crochets au bout des élastiques.

J'ai modifié le câblage de l'extracteur pour zapper l'interrupteur deux vitesses monté dessus et qu'il soit commandé depuis l'automate








Ensuite j'ai présenté le tableau électrique sur la planche du fond pour faire les trous de fixation, bien plus simple de le faire à plat qu'une fois le placard monté






Et tests de l'extracteur, ça n'a pas fumé 🤪






J'ai testé les entrées et sorties, tout est ok



Fermeture du boîtier




Partie élec finie !!



Pour détailler le système électrique :

  • Un disjoncteur différentiel en tête du tableau
  • Un disjoncteur pour le 220v (Led et extracteur)
  • un disjoncteur pour l'alim  12VDC
  • une alimentation 12VDC -5A Mean Well (le bloc gris)
  • un automate Zelio (déjà protégé en interne)
  • 4 relais 12VDC

J'ai relayer l'alimentation 220V des Led, pour permettre de couper phase et neutre en même temps, l'alimentation du moteur du lightrail, et l'extracteur. Les charges inductives ont tendances à faire charbonner les contacts des automates, alors je préfère changer un petit relais à 5€ que l'automate en entier.

L'automate à une horloge interne ce qui me permet de gérer le jour et la nuit différemment

Une sonde d'humidité et de température en entrée pour la régulation de climat (sommaire dans la box de floraison, plus poussée dans la box de croissance)

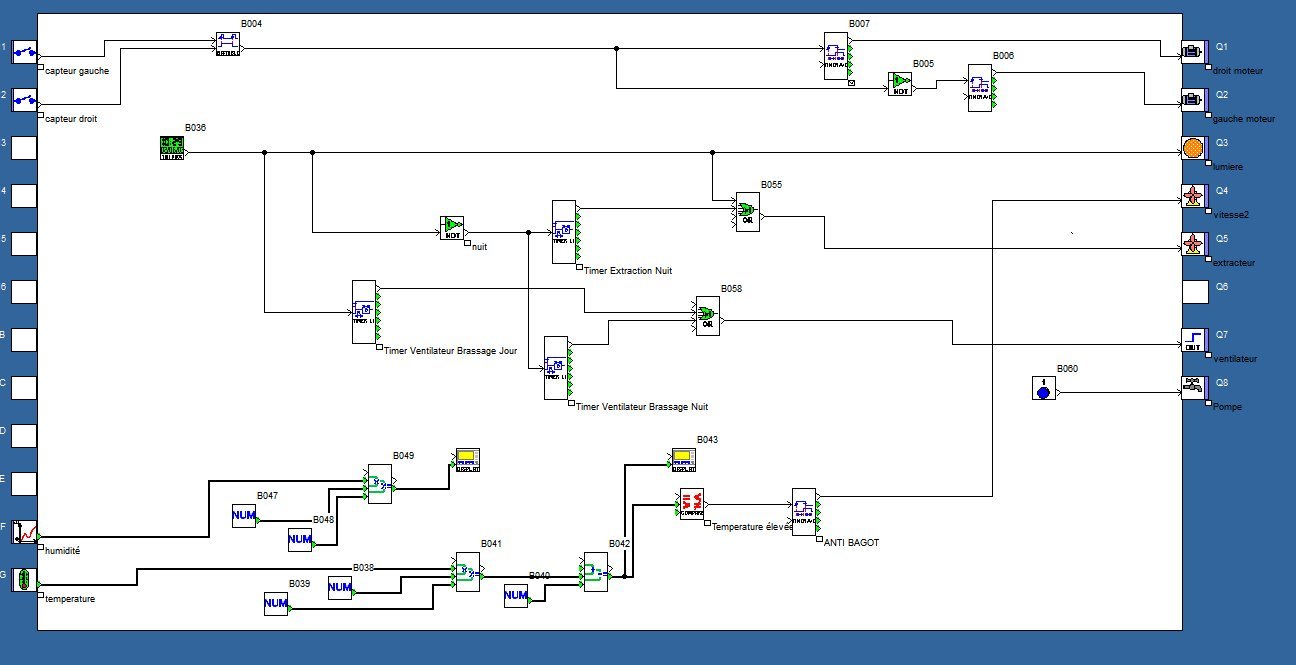

Le programme reste simple 10.thumb.jpg.e64d6ad634af5d2b622536bca59cbb37.jpg





  • Le jour, allumage de la lampe, extraction basse vitesse en continu, grande vitesse si température supérieure à 25°. mise en service des ventilos de brassage en cycle intermitent, et mise en service du lightrail pour le va et vient entre les 2 fins de courses. tempo d'arrêt en bout de course.
  • La nuit, extinction lampe, cycle d'extra 15min On 15 min Off (à ajuster au démarrage), cycle de brassage d'air ralentit (à définir aussi), arrêt du light rail.
  • La sonde d'humidité ne sert dans cette box qu'à titre d'information ( pas de régul d'humidité de prévu pour la floraison) et est affichée sur l'écran de l'automate ainsi que la température.
  • Une sortie pour une pompe à eau au cas ou, commandée pour le moment par un bouton poussoir en façade, pour l'arrosage ou commandée par cycle si je me mets à l'hydro un de ces jours ! Vaut mieux prévoir plus que pas assez ^^

Voilà pour aujourdhui !



A bientôt

Deadmau🐌

















  • Like 8
  • Thanks 1
Lien à poster
Partager sur d’autres sites

Hello



Ce que tu fais c'est entre l'Art et l'Artisanat, c'est impressionnant !!



Merci de partager c'est du level expert 😊👍
