[JDB] Création d'un système RDWC avec arrosage goutte à goutte


Recommended Posts








I - INTRODUCTION

Bonjour à tous les CWidiens...

Pour ceux qui me connaissent un peu j'avais déjà partagé brièvement sur un premier projet de placo en dur mais démontable, que vous pouvez retrouver ici :



Je bosse maintenant sur un système RDWC full custom pour mon placard et je me suis dit que j'allais partager mon travail, même si le DIY n'est par définition pas standard, cela pourrait servir de base à d'autres et éventuellement répondre à quelques questions. :)



Je précise que je suis un bricolo du dimanche déterminé. Ne prenez pas mes exemples comme acquis mais uniquement comme inspiration :)





II - CAHIER DES CHARGES



Tout d'abord je tiens à dire que je possède actuellement un système de marque Growrilla, qui ne fonctionne pas trop mal mais possède plusieurs défauts. Le principal étant la taille des pots (19L).

Je précise cela car j'ai déjà accumulé du matériel que je vais réutiliser ici.



  • Système DWC à recirculation - 4 pots + 1 pour la recirculation
  • Système d'arrosage en goutte à goutte
  • Pots carrés (me demandez pas pourquoi, le rond ça me gonfle !)
  • Système démontable. Ce point est l'un des plus importants, le but est d'avoir quelque chose de facile à stocker et à nettoyer
  • Intégration aux dimensions de mon espace de culture
  • Connecter les sondes PH/EC/Température directement sur les tuyaux de circulation
  • Circulation de la solution entre les pots via des tuyaux de 32mm
  • Circulation en goutte à goutte via des tuyaux de 16mm (capillaires en 4mm). Ce me permet de limiter la quantité de solution en croissance (problème des systèmes RDWC).
  • Connexion au chiller extérieur au placard

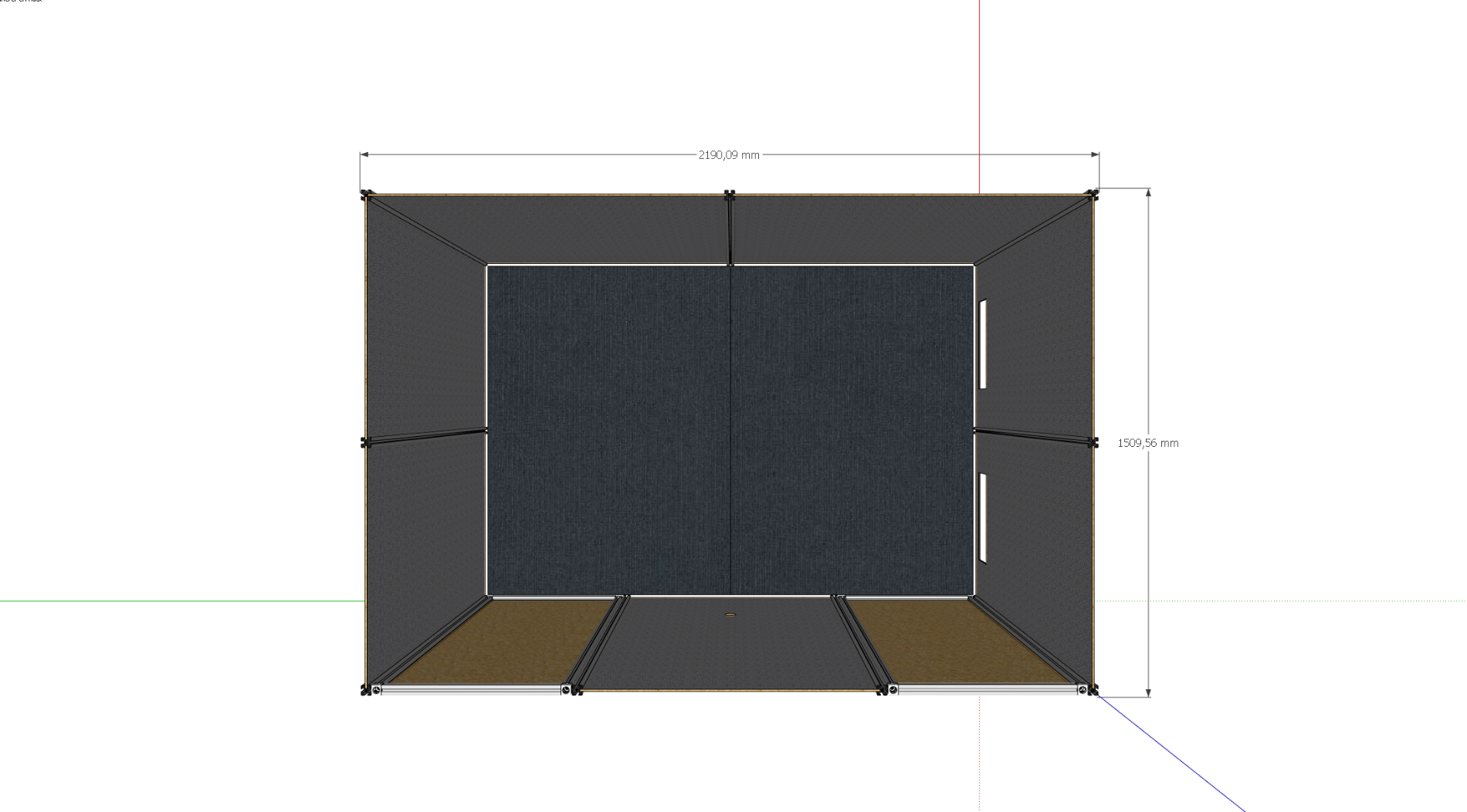

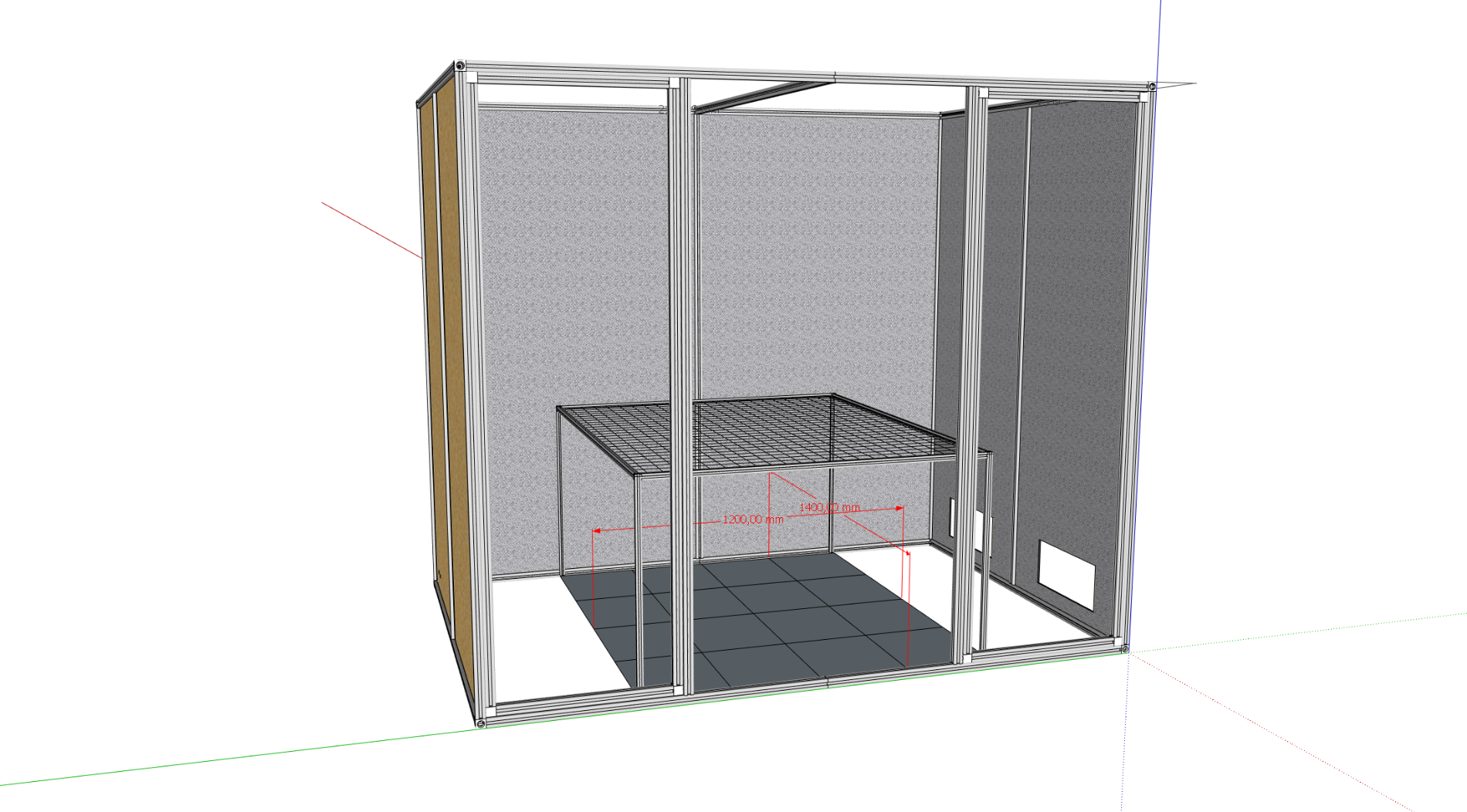

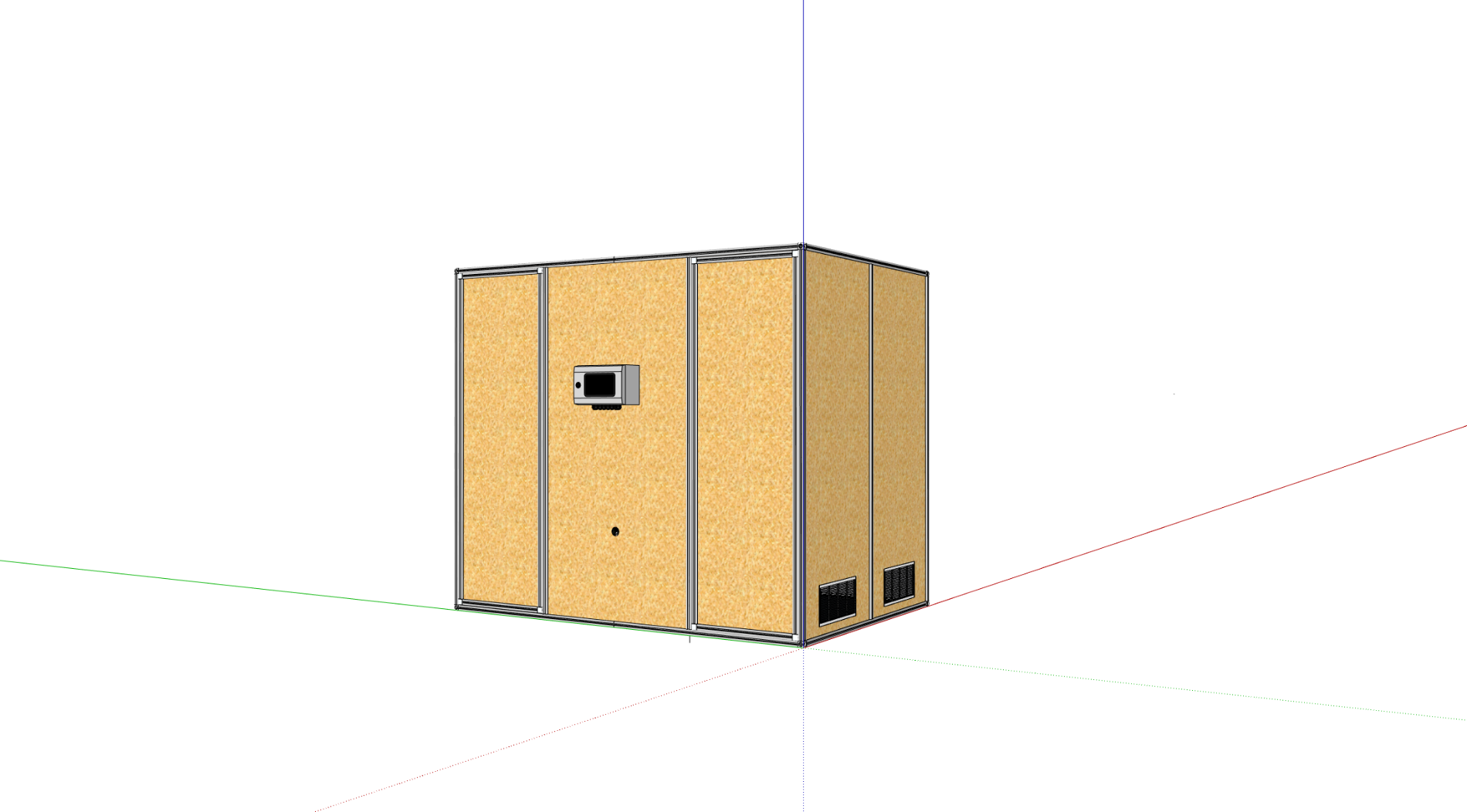

Voici pour rappel l'espace du placard et de culture.

1500293319_2022-02-1510_38_42-Window.thumb.png.785f55415c67dafdb0422f90161c60a8.png 1278836954_2022-02-1510_40_29-Window.thumb.png.9bde7429585f0e77d0685be82edc922d.png 510003156_2022-02-1510_43_26-Window.thumb.png.ee4cfe6218c1ed107c423a35e4f4eb87.png



III - LISTE DES COURSES













IV - MODELISATION

  • Tout d'abord les bac sont positionnés et repartis sous la grille de SCROG

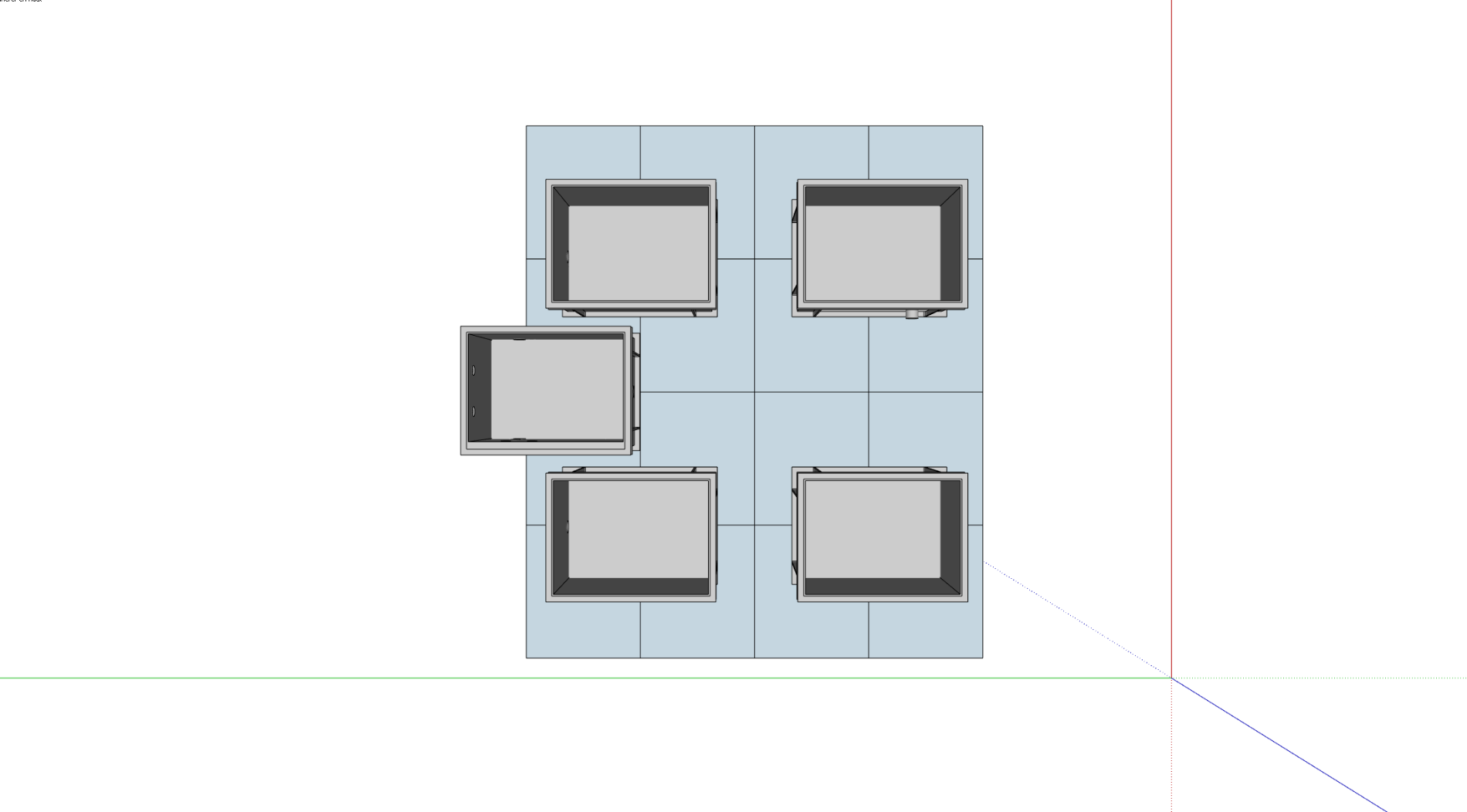

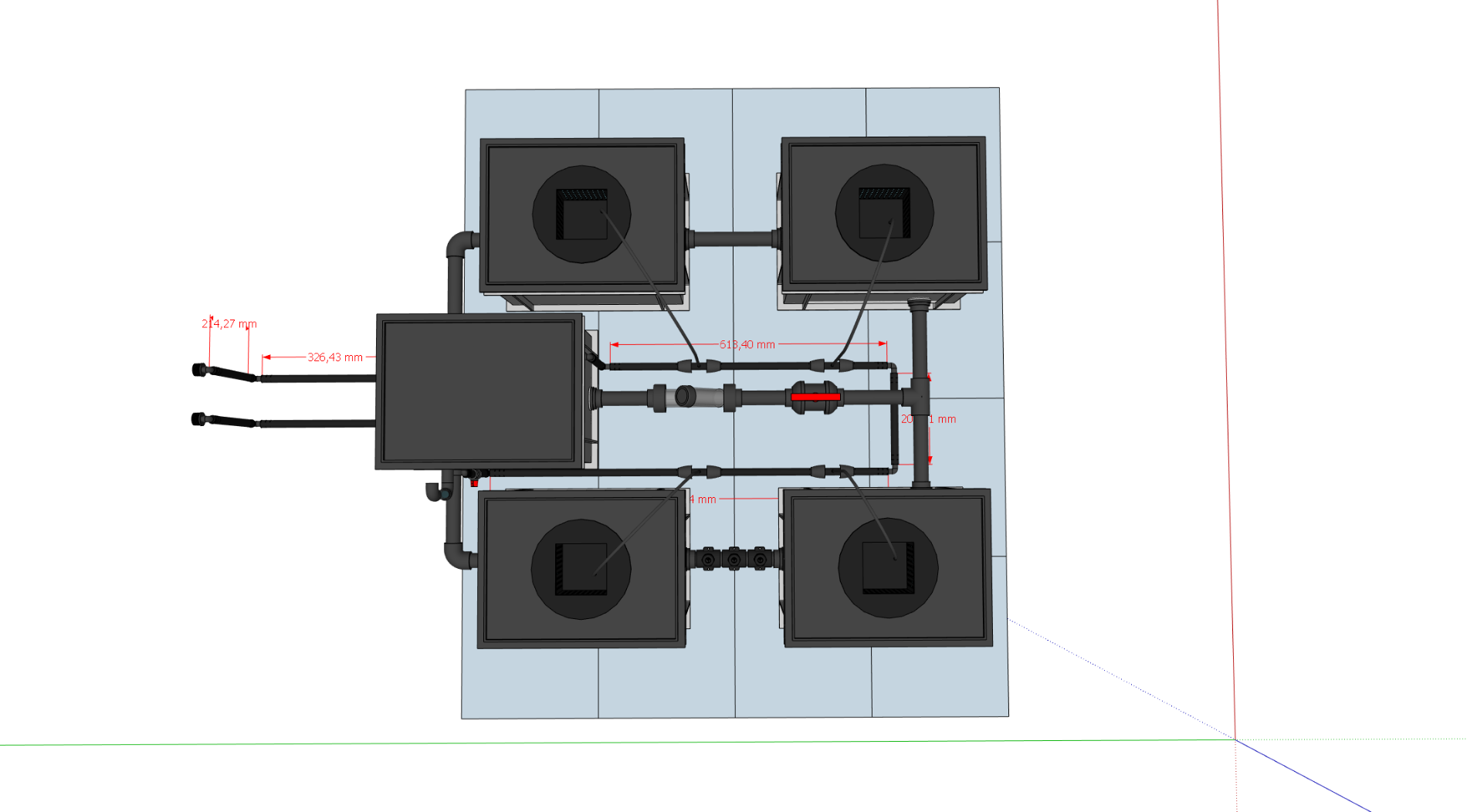

  • Vue du dessus :

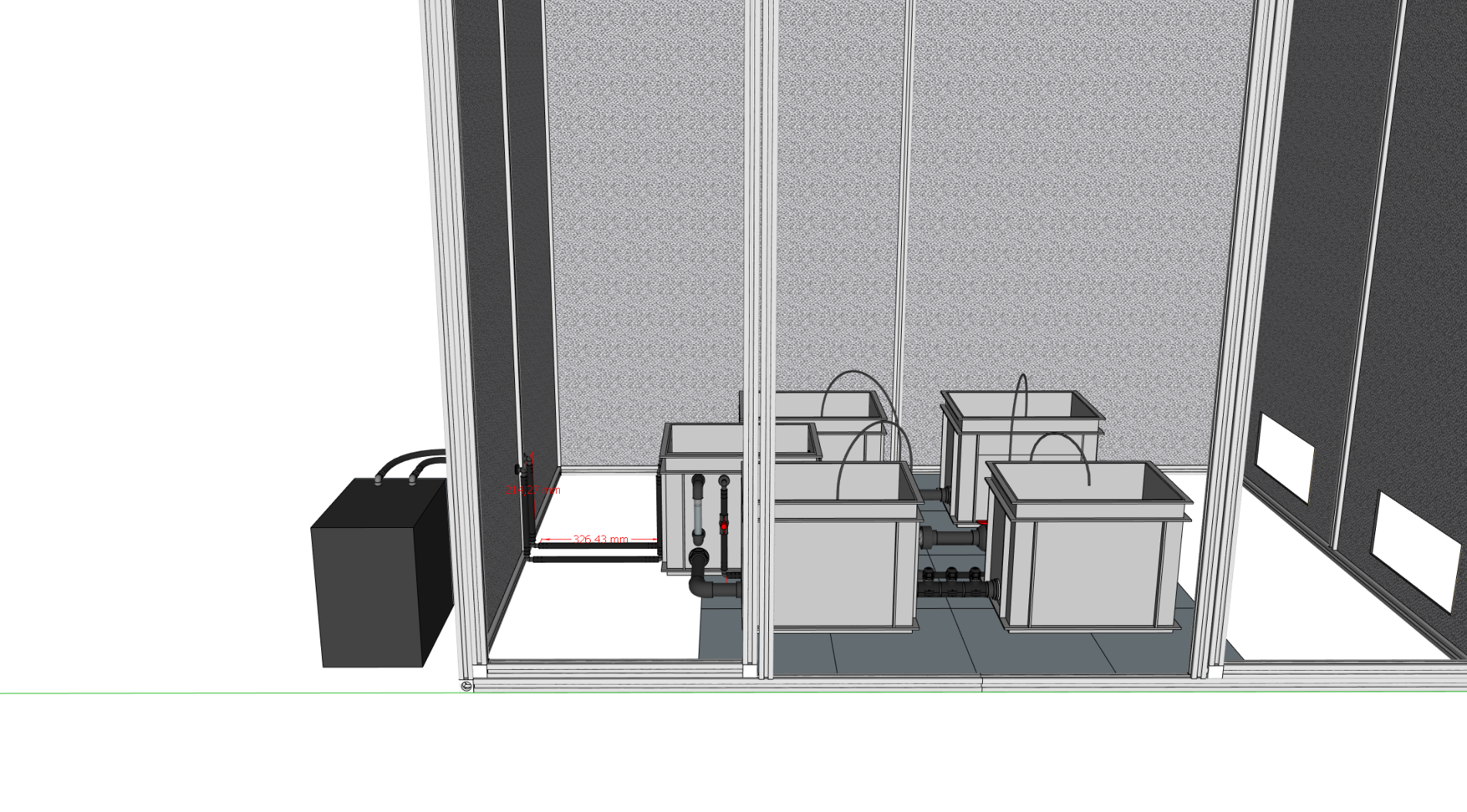

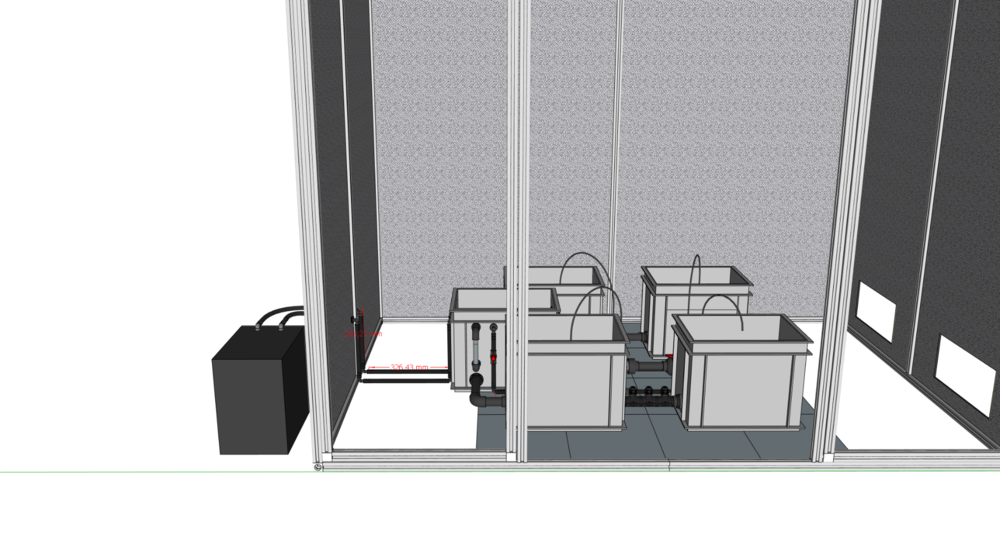

  • Vue avec le système de connexion au chiller

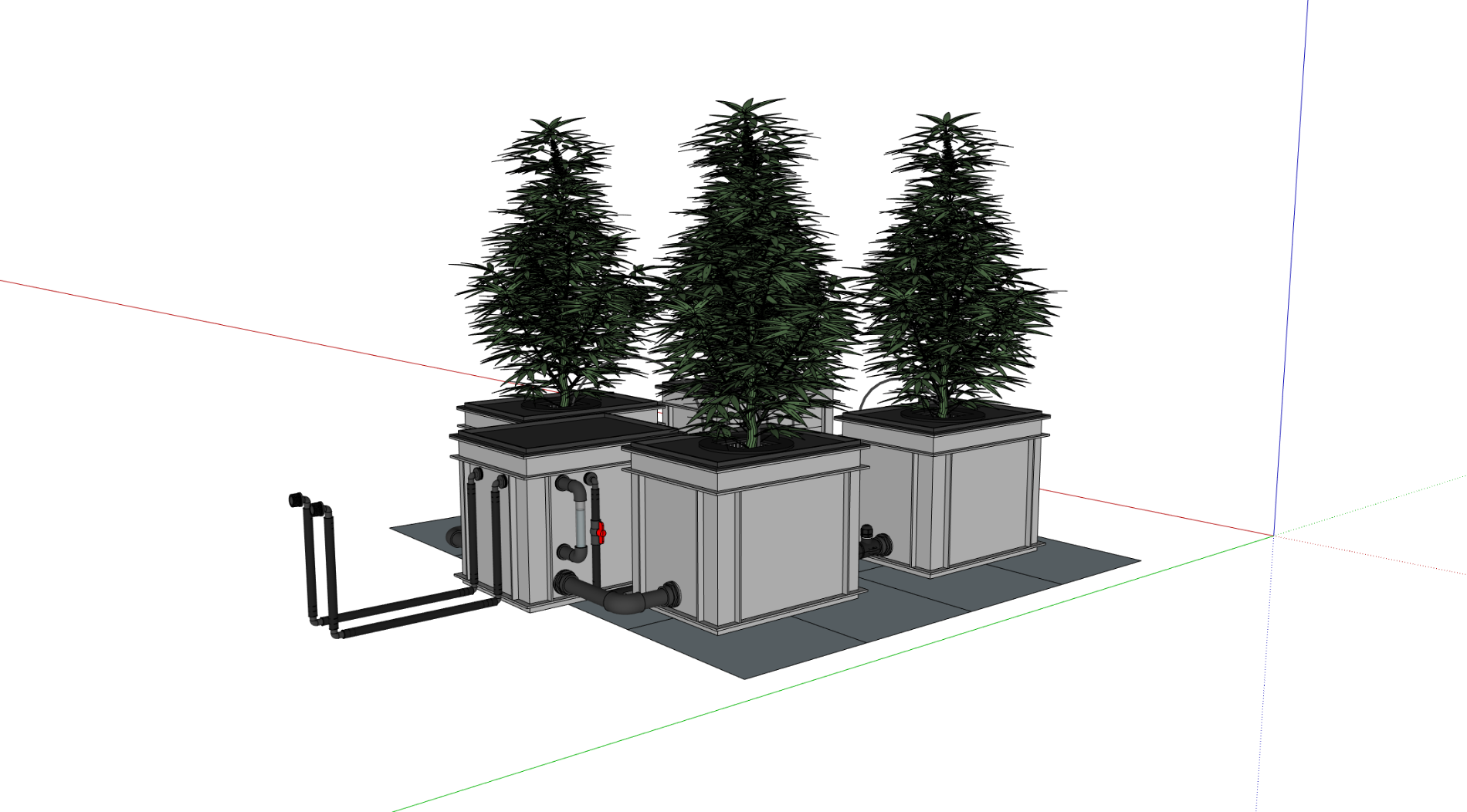

  • Quelques vues générales

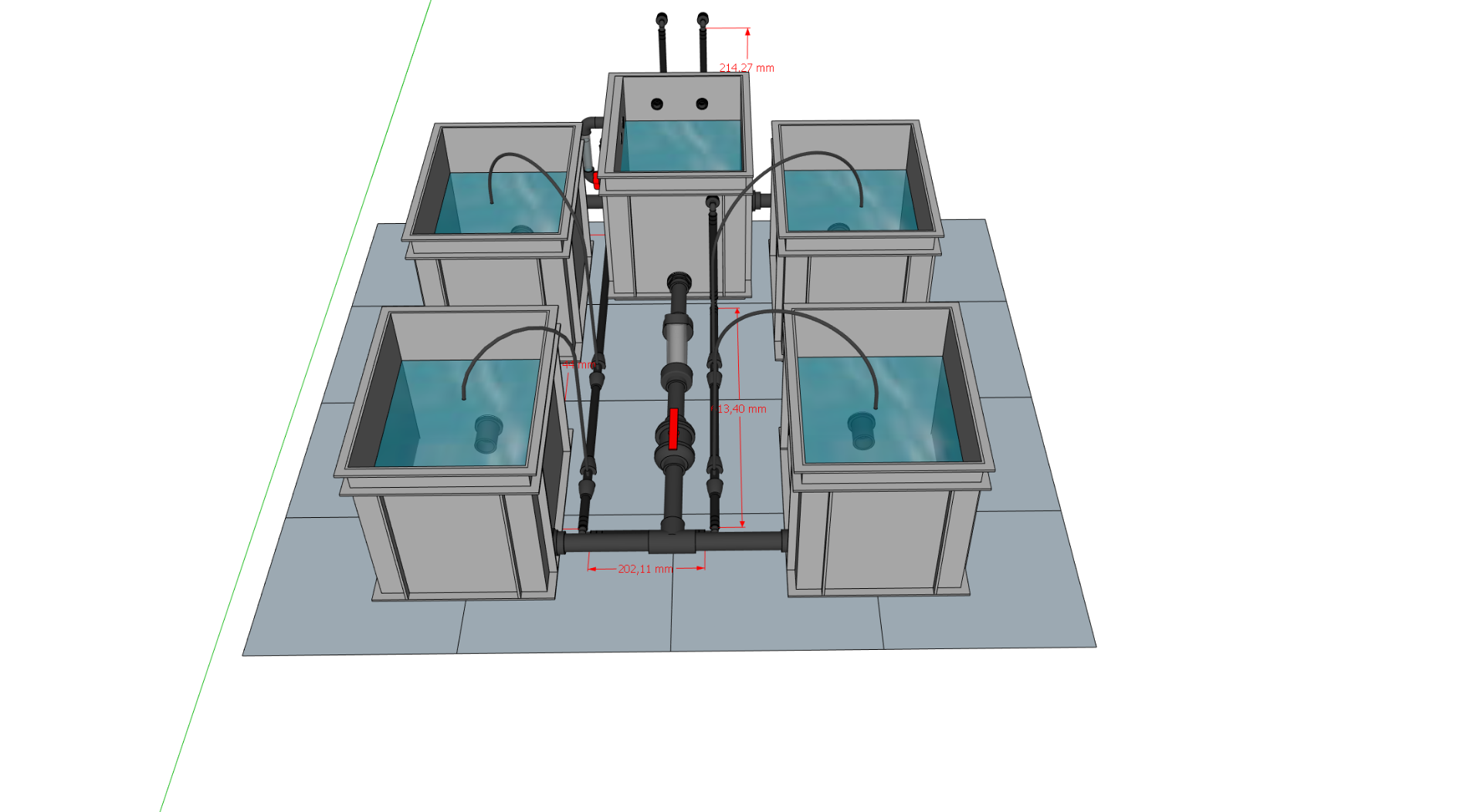

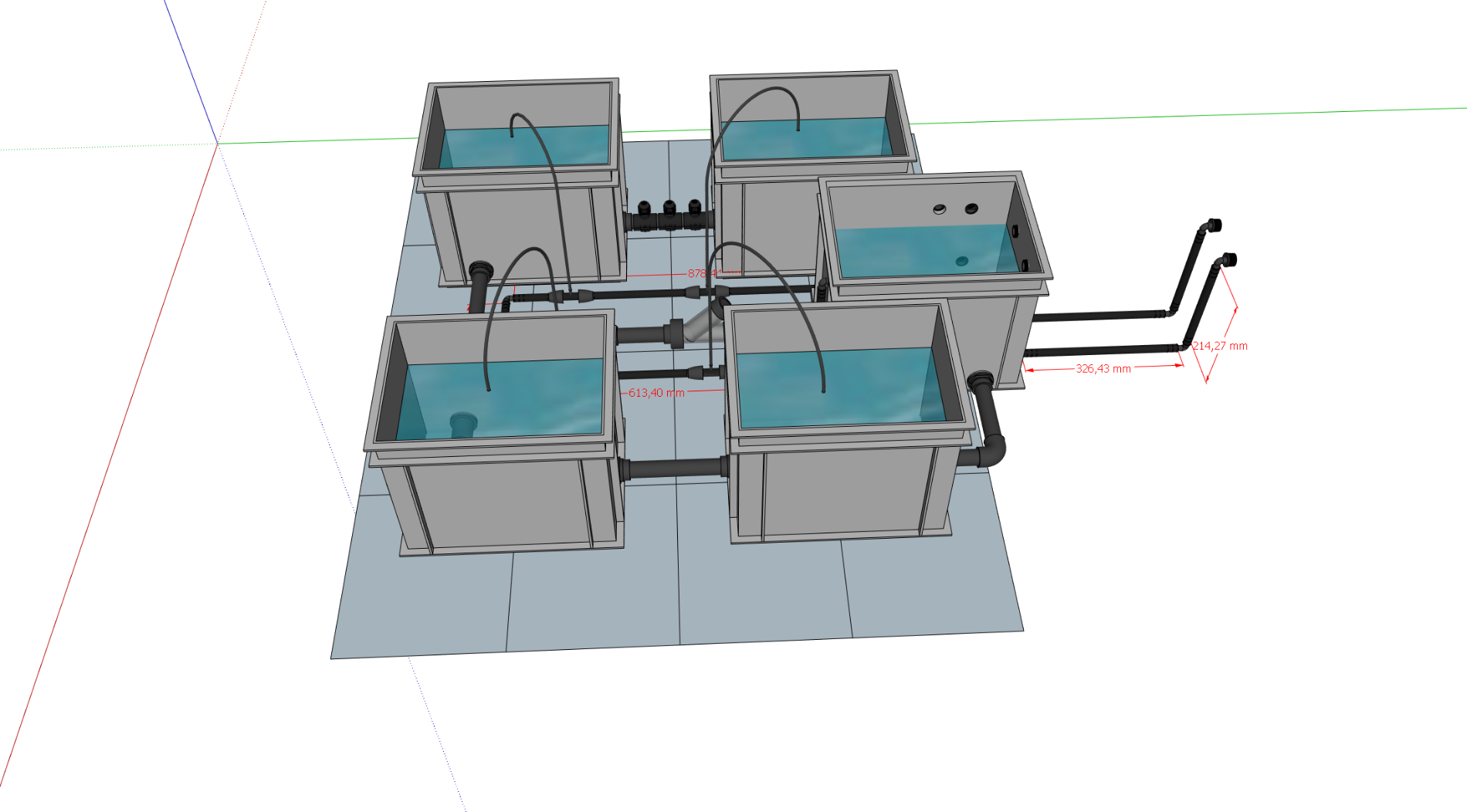

1853381708_2022-02-1511_16_17-Window.thumb.png.d49e065809eb820021914a203c782594.png 905225946_2022-02-1511_16_01-Window.thumb.png.663f9942cf0c619a928d773bb26b425d.png 1256417176_2022-02-1512_09_16-Window.thumb.png.6f7e604a10bfa70c2ee3440f3e46b135.png

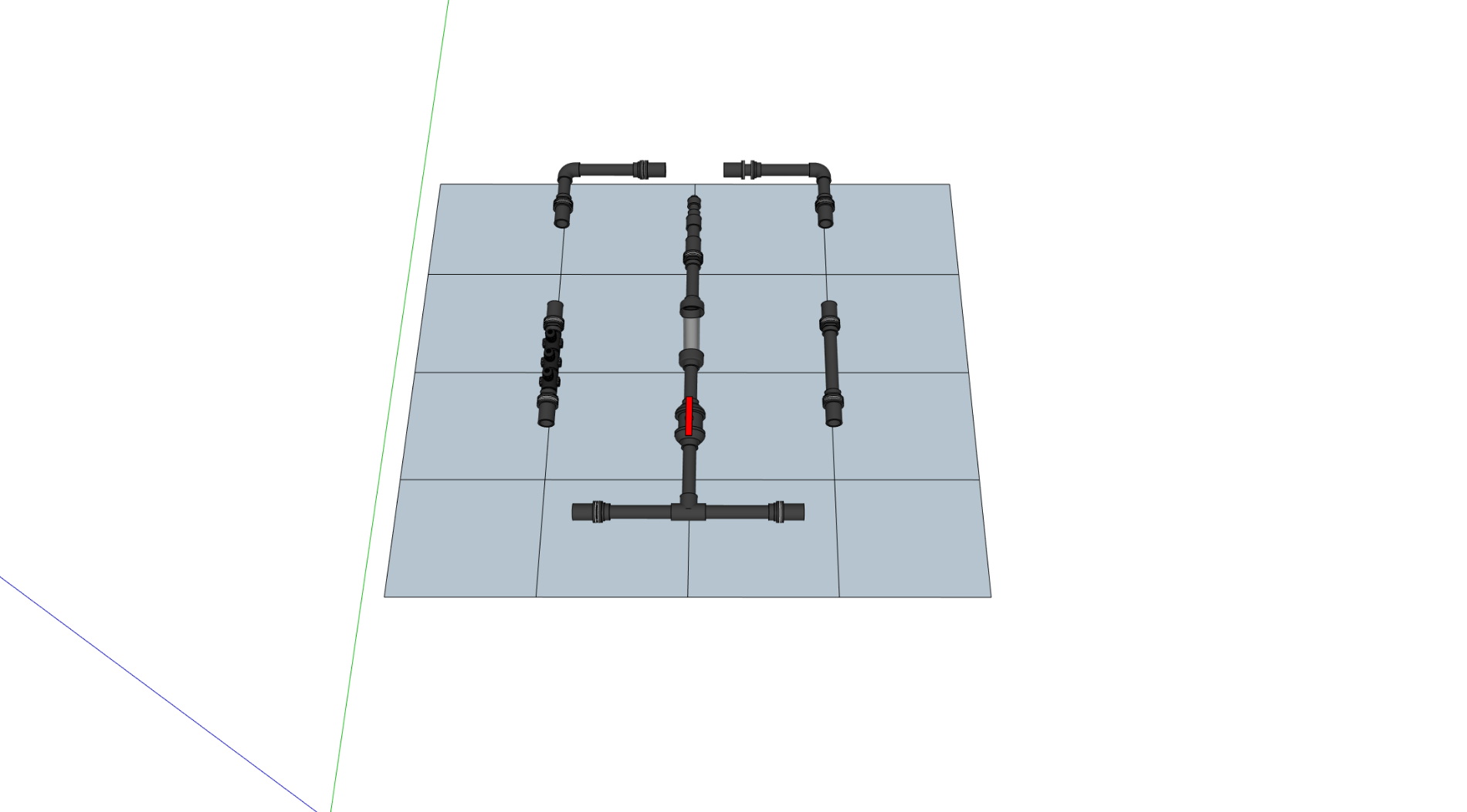

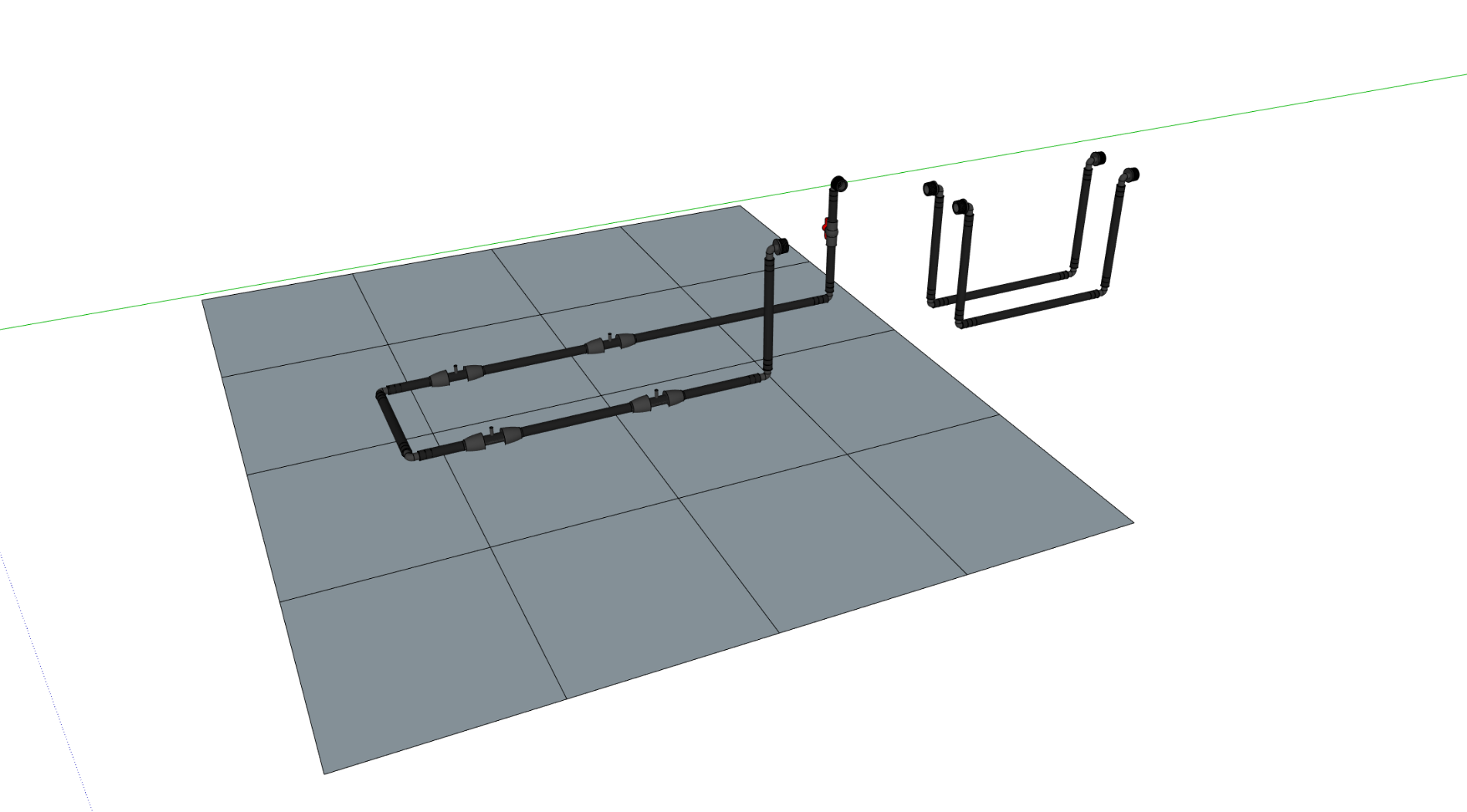

  • Les vues des différents circuits de circulation :
    • 16mm


  • 32mm

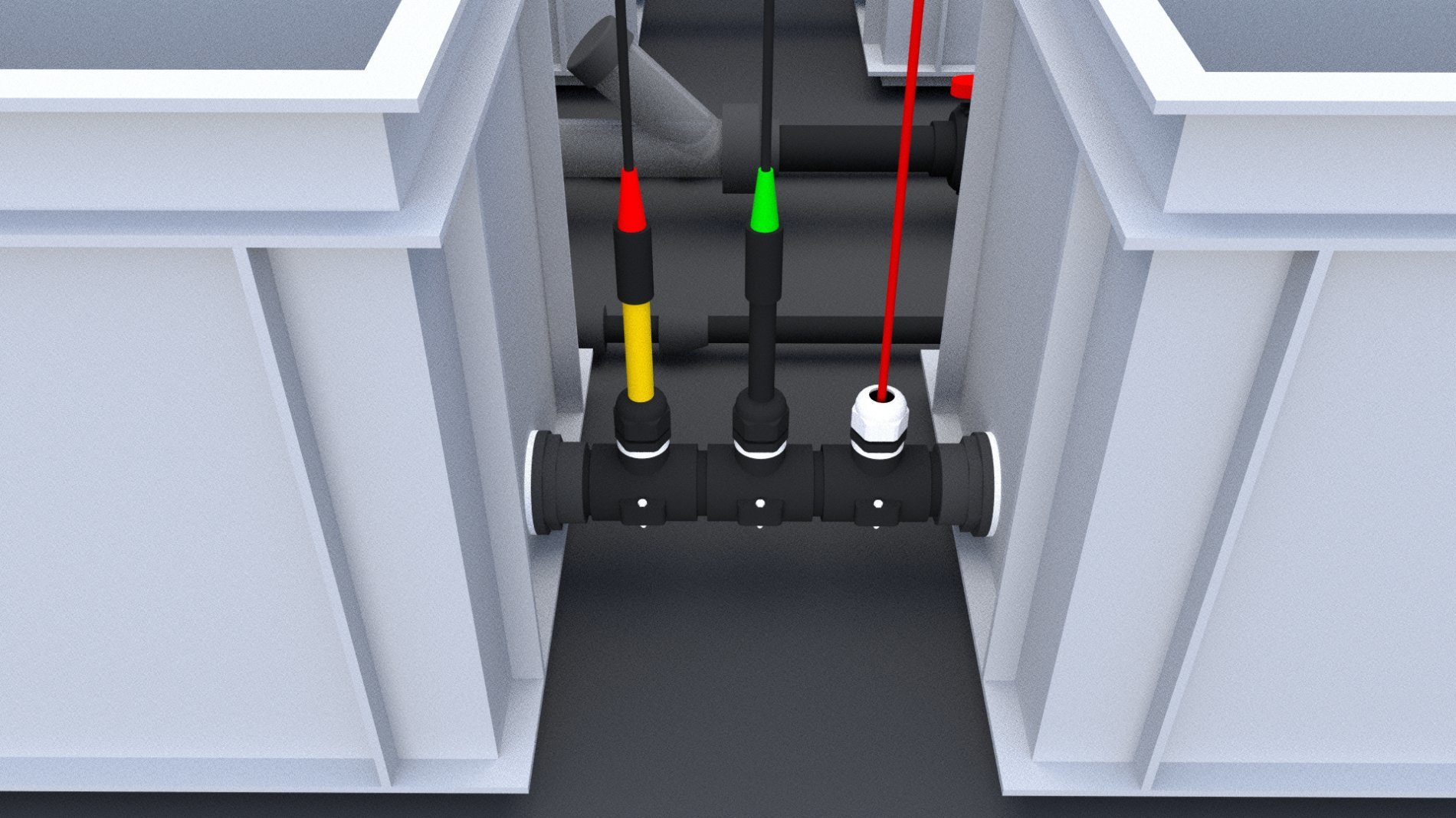

Voila pour le moment, j'attends les pièces de Chine et je continue mes recherches. Je compléterai au fur et à mesure du bricolage.

N'hésitez pas à poser vos questions, remarques ou autre je suis preneur de tout conseil ! :)



A+





Edited by Flynch
Tuyau trouvé !
  • Like 5
  • Thanks 1
Link to post
Share on other sites
Guest LittleBigMan

Salut @Flynch,



Wouahooooooooooooou :jesors:!

il y a 7 minutes, Flynch a dit:

me demandez pas pourquoi, le rond ça me gonfle !

Ben t'as bien raison et j'en avais cherché de l'angle droit mais je n'ai jamais trouvé avec un couvercle (pas assez cherché : je sais 😉).

Le plat c'est super bien pour l’étanchéité des raccords ... plats ou même pour les Easy Seal.



@+



Link to post
Share on other sites

Yo @LittleBigMan !!

Merci beaucoup ! :)



Pour l'instant c'est que en 3D haha. J'attends de voir les galères réelles et concrètes 😂



Et pour les pots tu as tout dis. Au niveau étanchéité c'est plus pratique. Puis pour positionner les équipements dans les bacs ou les éléments sur les parois c'est carrément plus simple.



Je vous tiens au courant de la suite ! :)

Link to post
Share on other sites
Guest LittleBigMan

Re,



Désolé mais cela me revient maintenant 🏝️.

Les bacs n'étaient pas assez hauts pour moi parce que je voulais des paniers profonds de 12 cm de diamètre.

Cela ne me laissait pas assez de profondeur d'eau avec les 10 cm d'écart entre la surface de l'eau et le fond du panier.

J'ai cherché les bacs de rechange de chez Alien ou Zilla et ils étaient bien trop chers à l'époque.



Là au bout d'un mois de croissance, assez lente, les racines touchent le fond et j'aime pas à cause de la boue qui y stagne.



@+



Link to post
Share on other sites

Re,



Oui je vois très bien le soucis, j'ai eu pareil gros tapis racinaires très dense au fond et limite un peu marron sur le fond.



Le top ca serait des bacs style Idrolab mais je n'ai jamais réussi à en trouver au détail. Les pots Alien sont bien mais un peu trop inclinés à mon gout (et puis les prix à l'import non merci !!).



Chez Engels ils ont aussi des 44cm de hauteur mais en 60x40cm. Ca fait un sacré volume de flotte sur 5 pots ! :o



D'ailleurs mon postulat de base c'était également (je l'ajouterai au cahier des charges tiens) de combiner un système GàG pour gérer les premières semaines de croissance sans faire 150L de solution ! :)

J'ai vu quelques exemples de RDWC en waterfall qui fonctionnent sur ce principe. On verra à l'usage si c'est efficace.



Sinon je suis toujours à la recherche d'un tuyau "parfait" pour mes circuits 16mm. Le top au prix/mètre c'est celui là : https://www.aqua-store.fr/tuyaux-pour-aquarium/84871-jbl-aquatuyau-gris-tuyau-flexible-transparent-pvc-16-22-mm-aquarium-a-la-decoupe-4014162611390.html mais le tuyau est gris transaprent...

J'ai aussi trouvé le classique Iceline Blanc : https://www.jardins-alternatifs-grenoble.com/produit/tuyau-dirrigation-16mm-haute-pression-souple/ mais je veux du noir !!!!!! 😛

Y'a un modèle chez CIS aussi mais j'ai quelques doutes dessus...



Si quelqu'un passe par là et peut me donner une bonne référence de tuyaux souples en 13/16mm.



Merci A++

Link to post
Share on other sites

Salut les artistes !!



Bon le bon facteur est passé me livrer quelques colis ce matin !

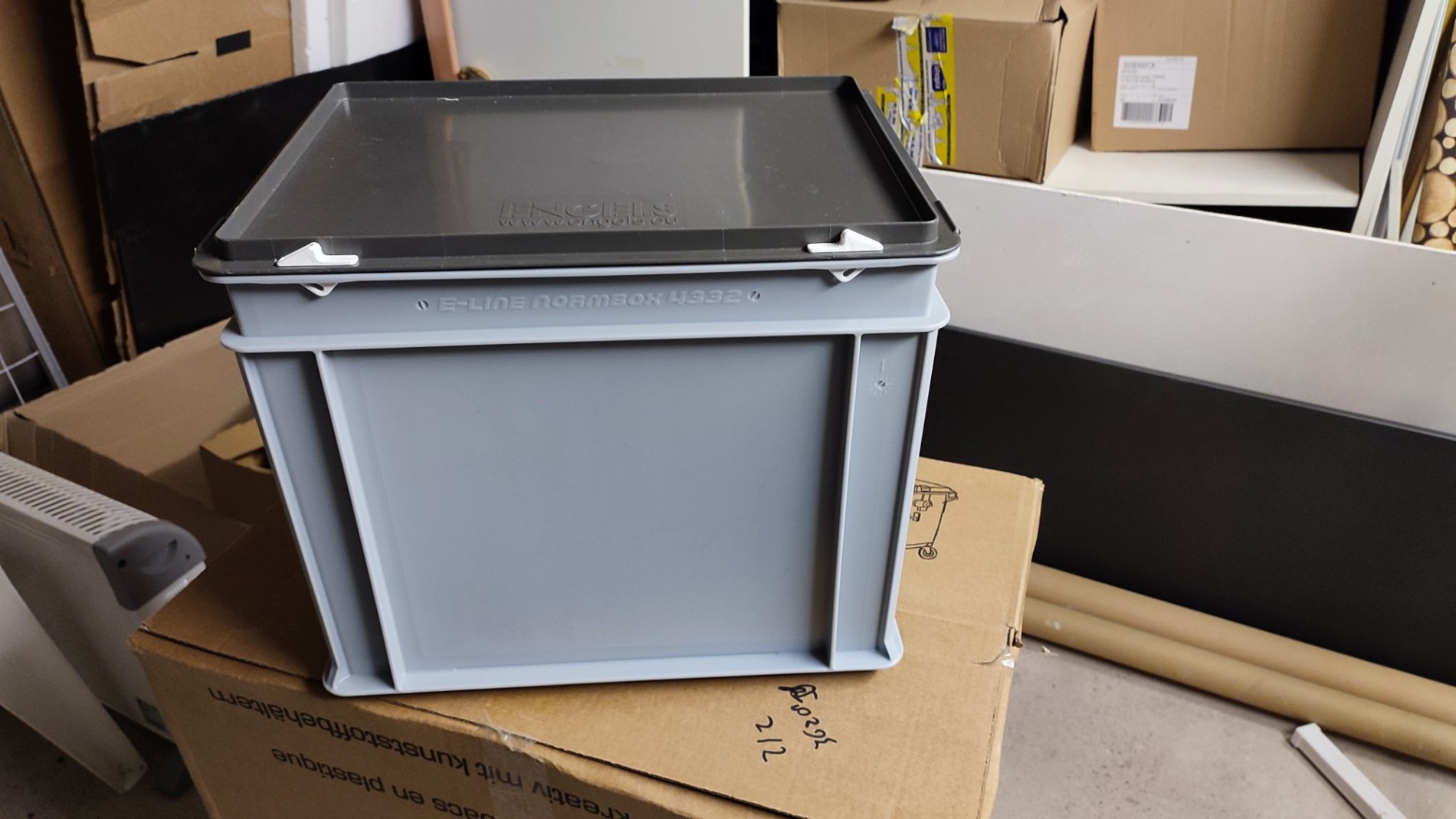

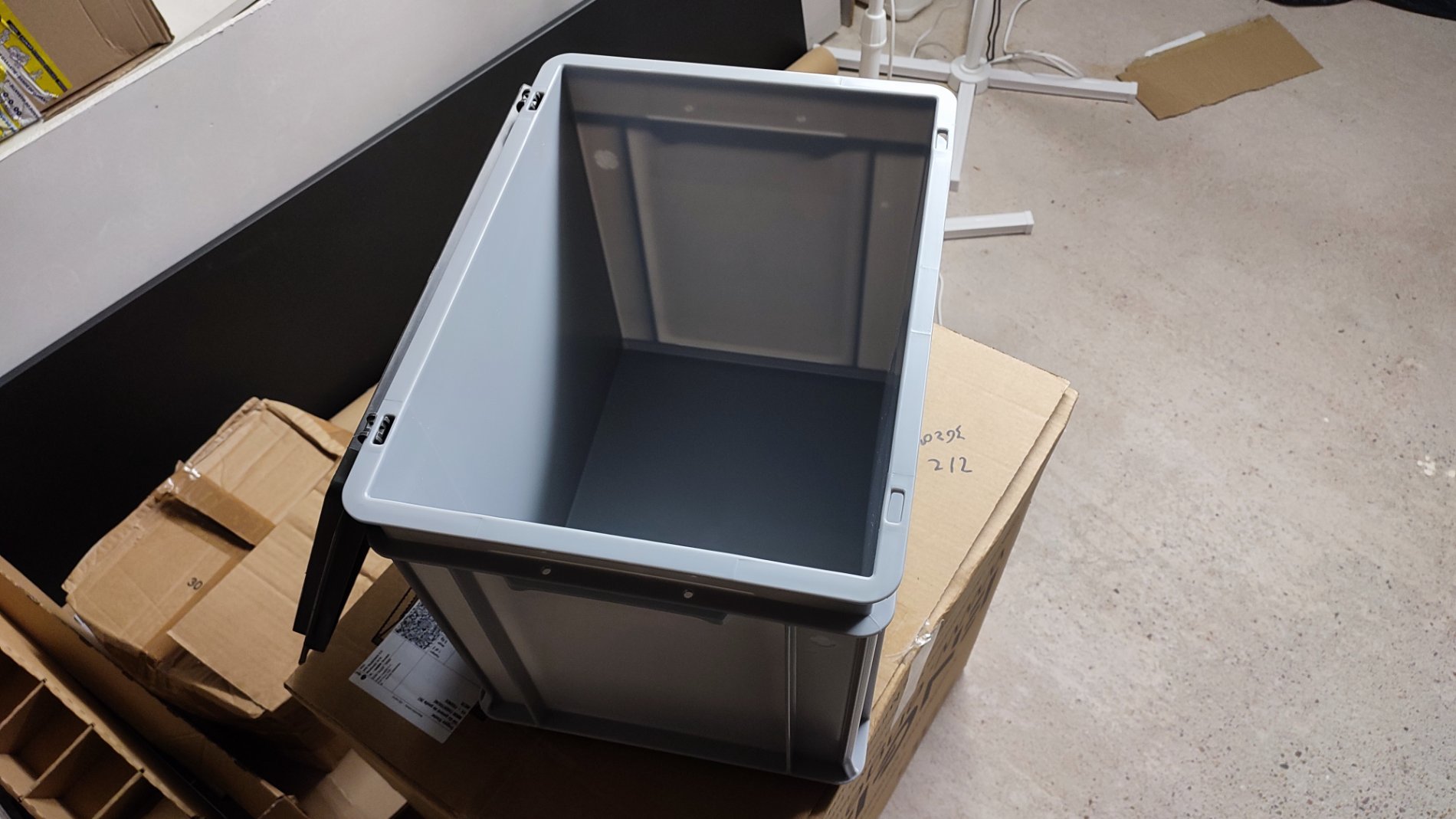

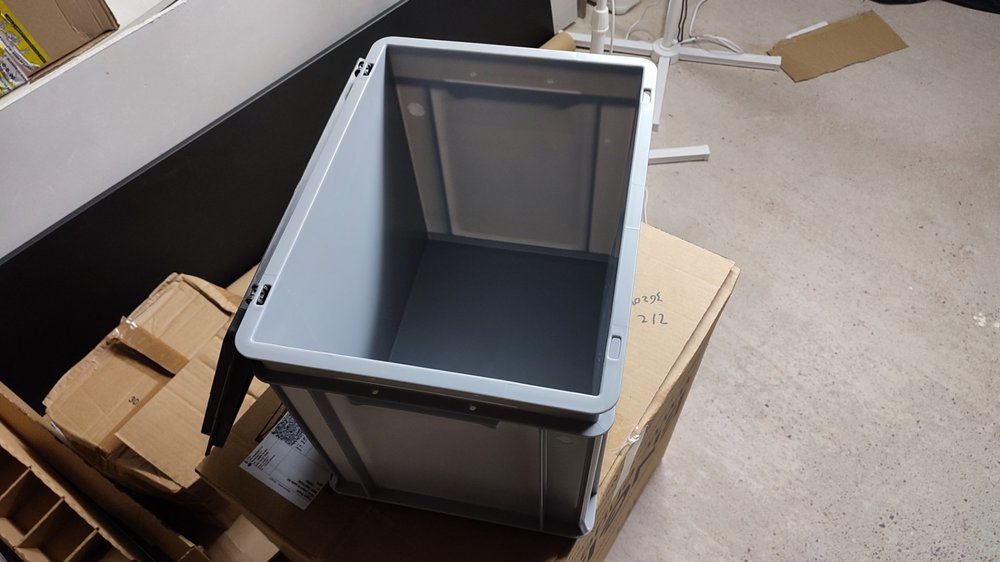

Alors déjà j'ai reçu les caisses Engels. C'est franchement au top. Finitions parfaite, couvercle très solide, plastique de qualité supérieure. Que du bon !



IMG_20220216_104955.thumb.jpg.5cfda4cc323c555928972f23dd14c0a6.jpg IMG_20220216_105020.thumb.jpg.37c062eac7ffdf2203a5757ee00dbf68.jpg

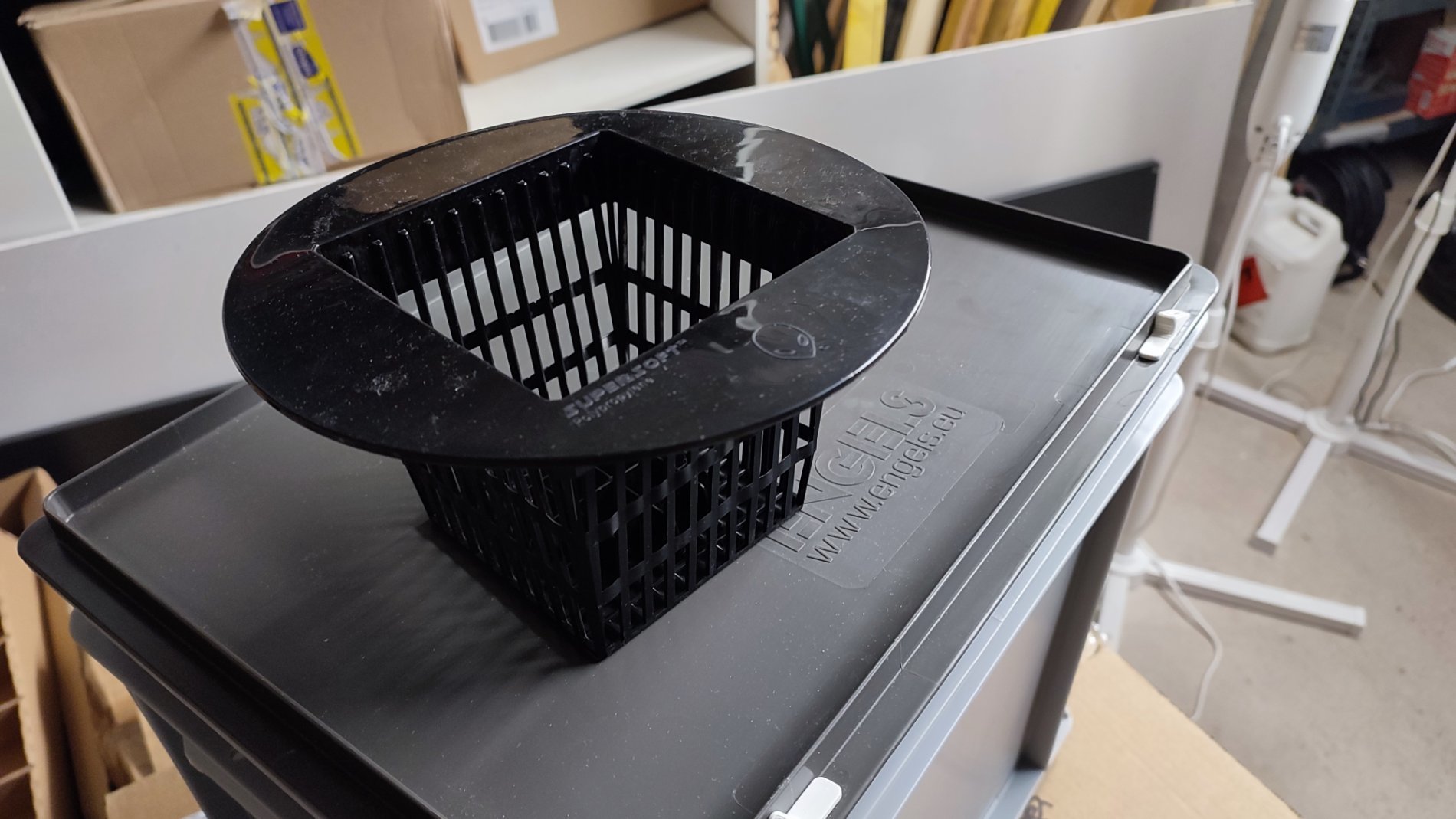

J'ai reçu les paniers hydroponiques Alien. Quand on fait du DIY avec ses vilaines petites mains il vaut mieux avoir à couper des carrés que des ronds. Et puis je déteste les ronds !!! (quoique j'apprécie assez les cônes !).

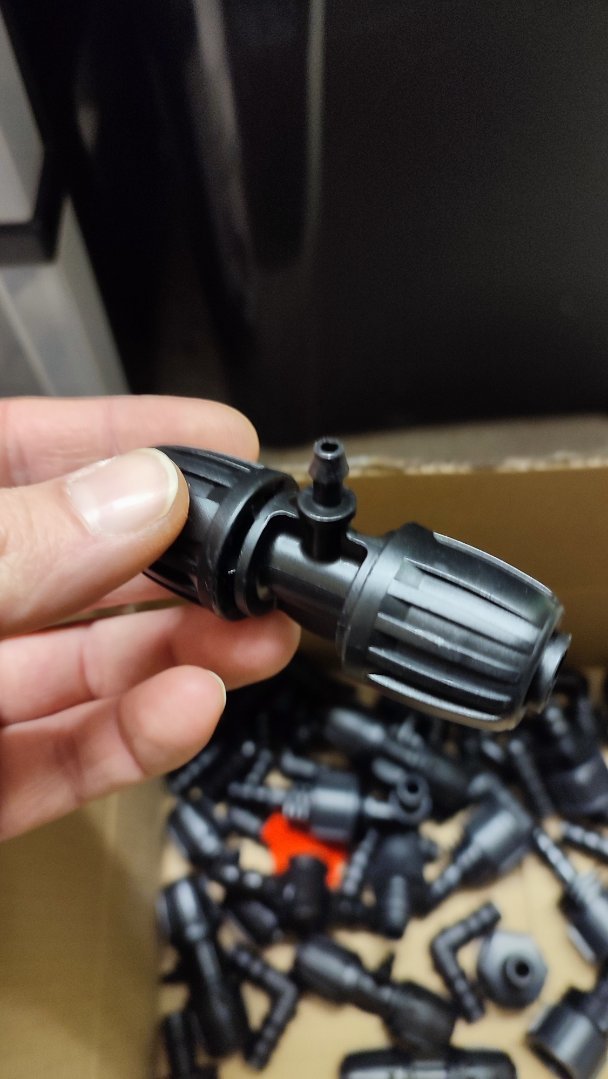

J'ai également reçu les connectiques 1/2 pour les tuyaux 13/16. C'est pas mal du tout pour le prix. Le plastique est franchement pas mal.

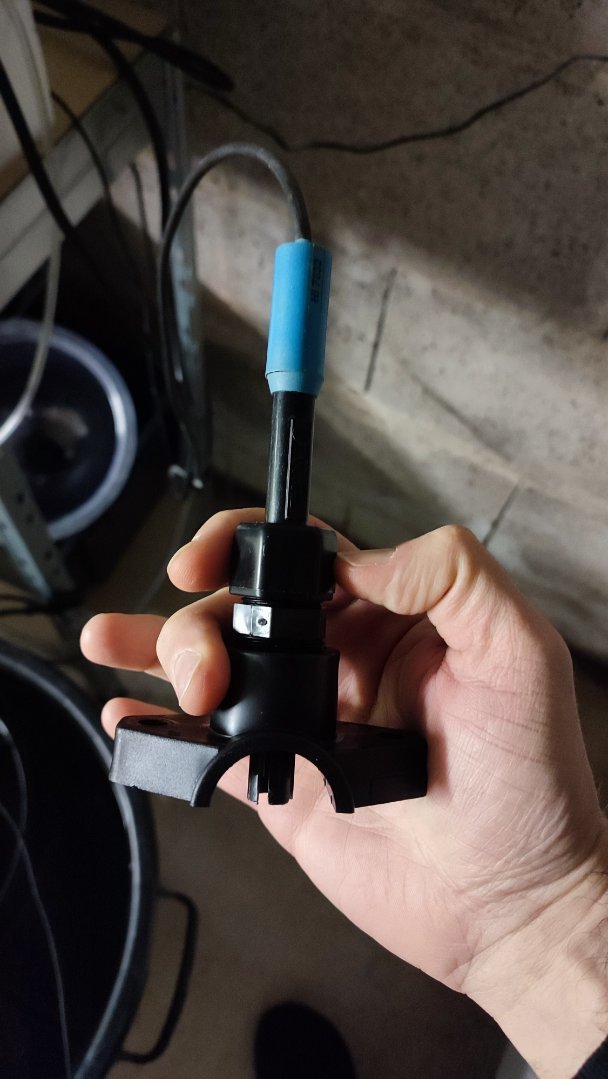

Enfin pour finir j'ai également reçu les Tapping Saddle pour connecter mes sondes PH/EC/Temp sur la ligne 32mm.

Le produit vient de chez Robesol (excellent revendeur de matériel Atlas Scientific en Europe).



Les produits achetés sont ceux là : https://www.robesol.nl/en/probe-tee-mounting.html?id=231570488&quantity=1

J'ai aussi un adaptateur pour la sonde de température de mon Sense Monitor : https://www.robesol.nl/en/pt-1000-30mm-temperature-thermowell-106733030.html



Du matériel de qualité !!




Rendu008.thumb.jpg.365c6668e715cc06ec51b66af69ee67f.jpg Rendu009.thumb.jpg.fd513f84b01aad456c178731b648ea2f.jpg



Voila pour l'update du jour. La suite au prochain épisode :)



Bonne journée à tous.



  • Like 2
Link to post
Share on other sites
Guest LittleBigMan

Salut @Flynch,



il y a 15 minutes, Flynch a dit:

Et puis je déteste les ronds !!! (quoique j'apprécie assez les cônes !).




Du coup, tu as prévu de recouper le rond du panier carré ou tu vas faire une entorse ?



@+



Link to post
Share on other sites

Salut @LittleBigMan et merci pour le lien c'est sympa de penser aux copains ! 😛



Par contre si je ne me trompe pas c'est du PE donc semi-rigide. J'en ai un peu à la maison et c'est une plaie à travailler...



Moi de mon côté j'ai trouvé ce genre de tuyau qui me semble pas mal pour l'hydro : https://www.amazon.fr/gp/product/B01AYHK5EY/ref=ewc_pr_img_2?smid=A1X6FK5RDHNB96&psc=1



J'hésite encore :)



A++

Link to post
Share on other sites

Hello tout le monde,



Bon en attendant que les articles arrivent de Chine, je me penche sur un autre sujet de mon projet, les attaches pour le main-lining.

J'utilise cette technique et forcément en hydro c'est plus chiant de trouver un système pour tutorer les branches.



Voila ce que j'avais bricolé sur mon ancien système avec des vis en nylon (pas de métal pour la rouille avec les pulvé).




C'était pas trop mal mais ca nécessite de percer les couvercles, et puis c'est chiant à nettoyer au final.



Du coup je me dis qu'il y a mieux à faire et je réfléchis.



Au plus simple je pensais à des ventouses dans ce style là https://www.amazon.fr/gp/product/B08GY35154/ref=ewc_pr_img_3?smid=A1NCA42SSPY7J4&psc=1

Sur une paroi en plastique ca devrait être assez adhérent, mais j'ai encore quelques doutes.



Si des génies passent par ici et peuvent partager leurs idées ou inventions je suis preneur ! :)



En attendant un petit rendu 3D du système pour le style !! 😎😎




Bonne journée à tous et b on weekend !

  • Like 1
Link to post
Share on other sites
  • 3 weeks later...

Salut tout le monde.



Bon j'ai reçu les pièces commandées sur Aliexpress et j'ai donc pu commencer le montage.

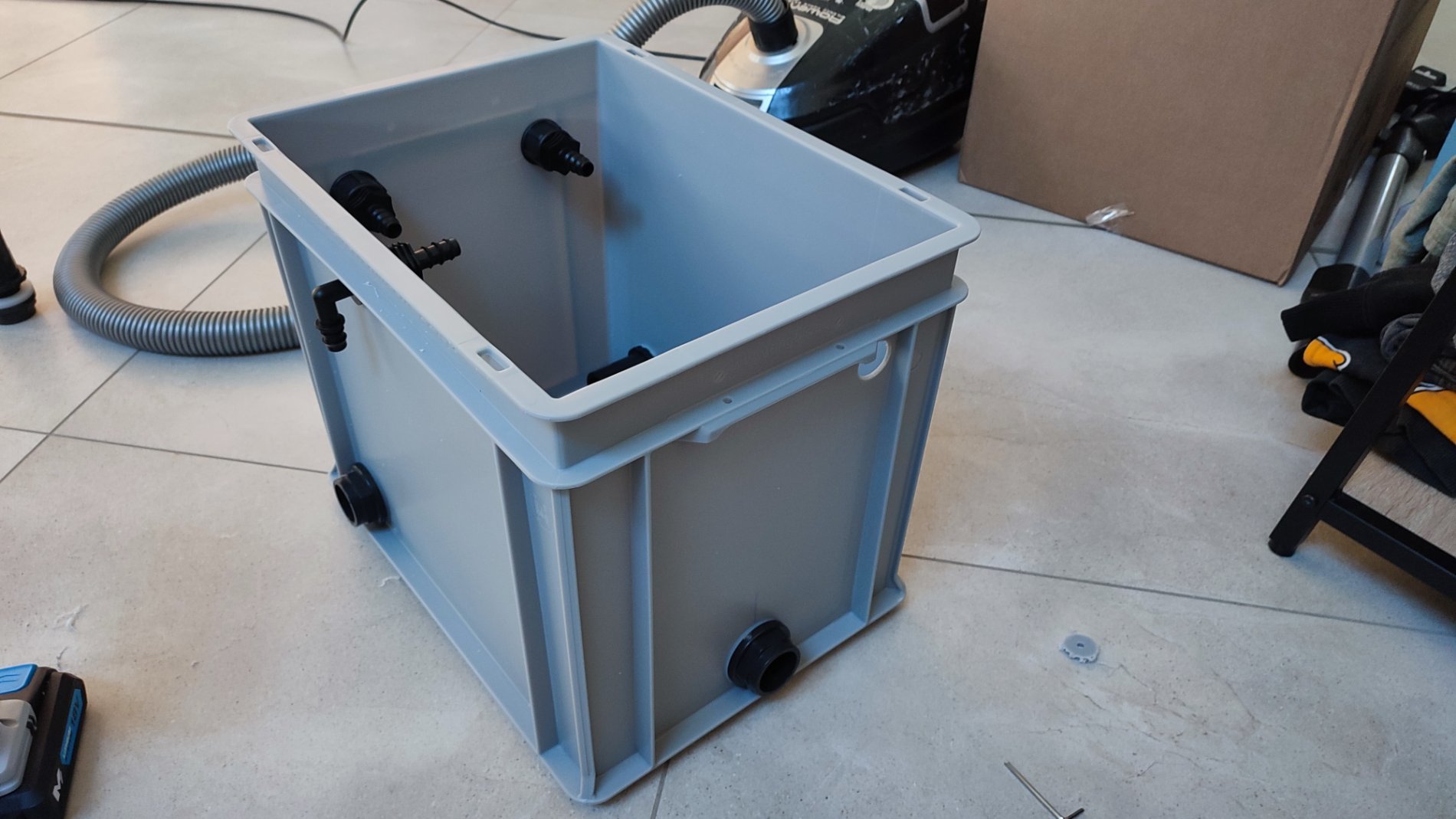

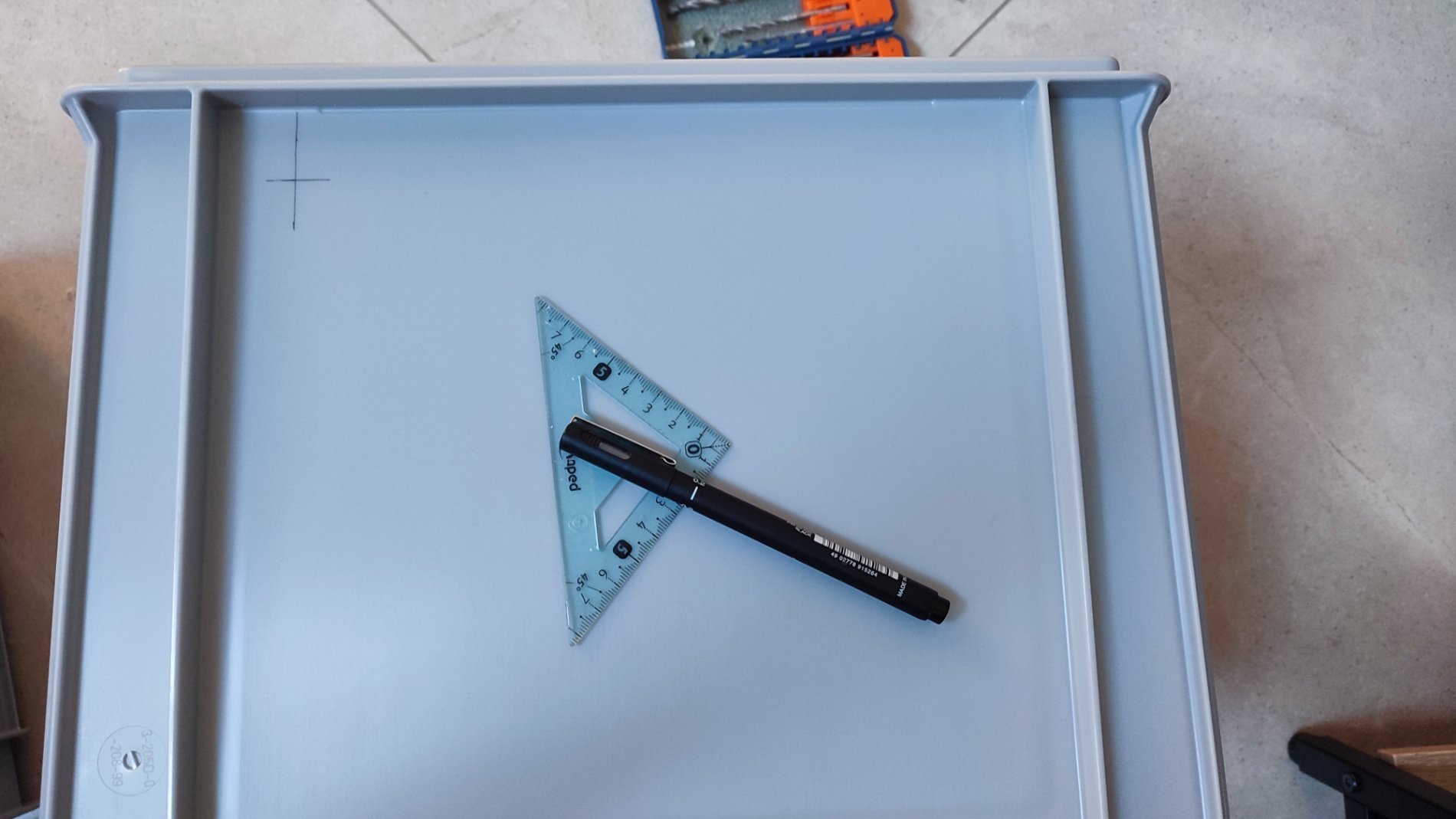

Première étape tracer les repères pour les différents trous, pré perçage puis découpe propre à la scie cloche 32mm et 25mm :






Les pièces sont parfaitement adaptées, plutôt rassuré !! :)

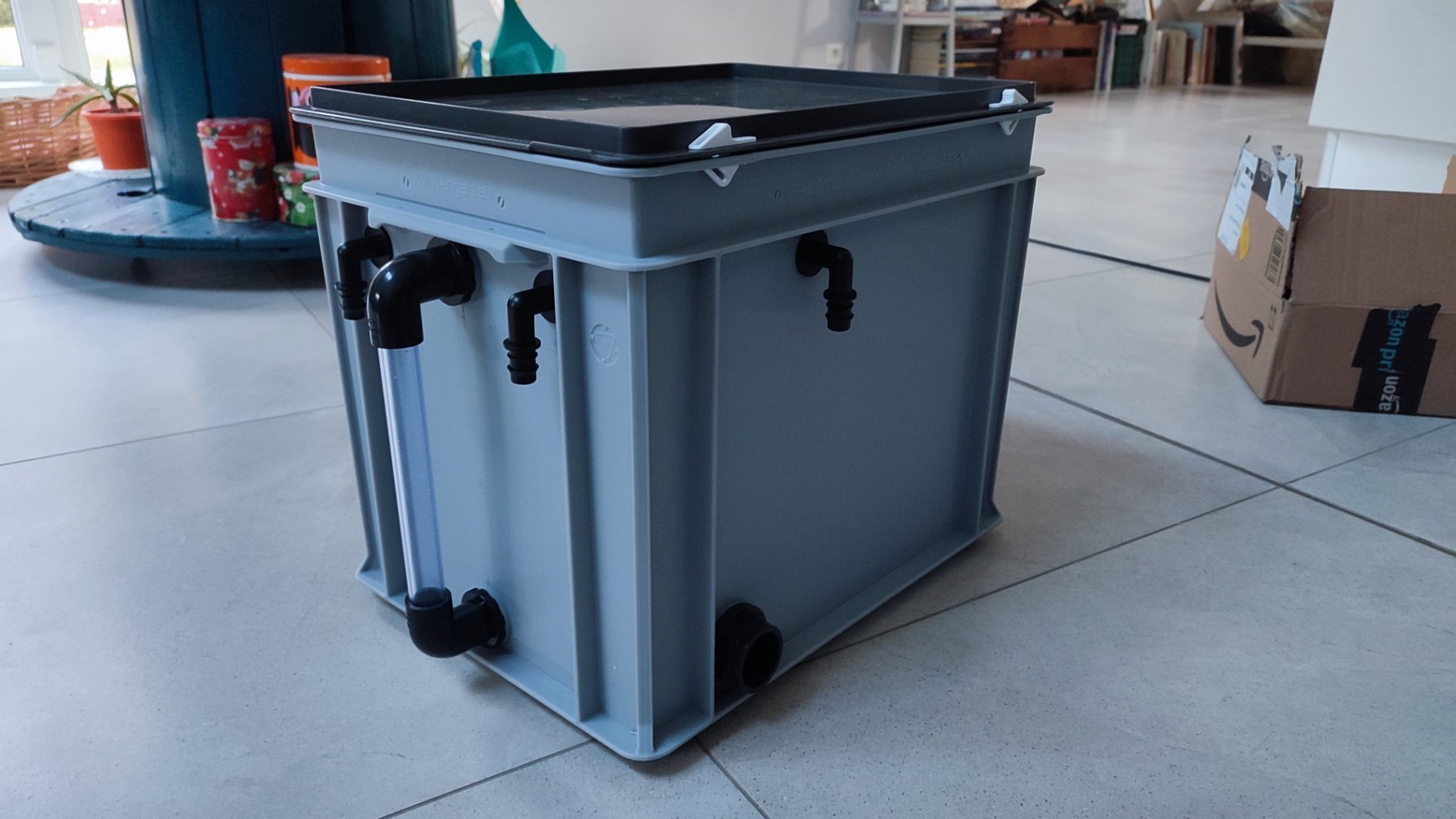

J'ai finalement dû mettre le témoin de niveau en façade. Ca sera plus pratique !

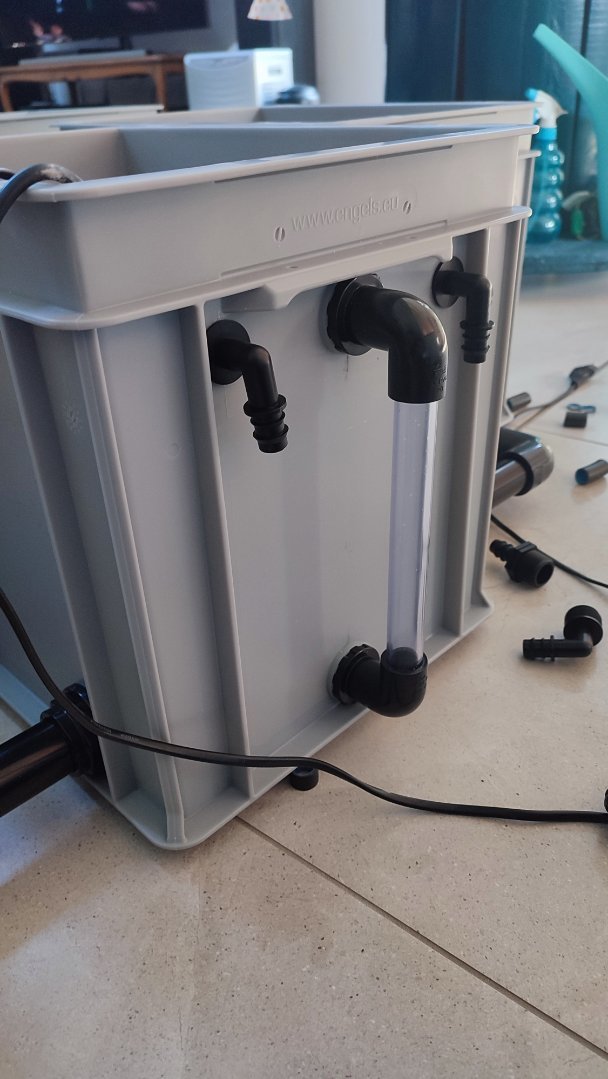

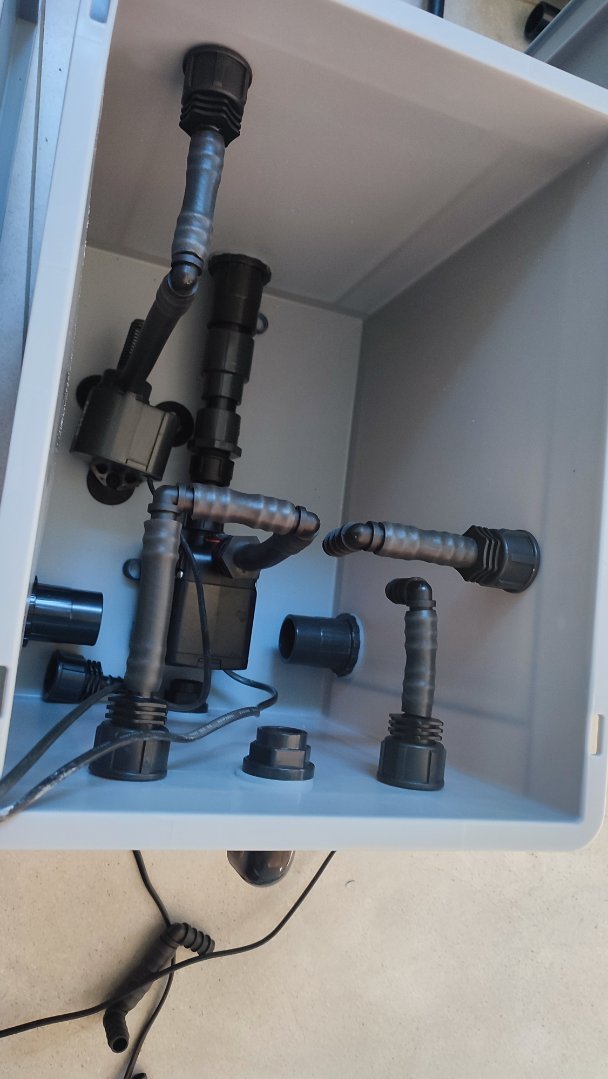

IMG_20220305_180139.thumb.jpg.2ef2217496faf1be7723232ebec37756.jpg IMG_20220306_161927.thumb.jpg.7e14c219fb44c32d7d824301021f25c2.jpg



La ligne de raccord de 32mm vers 25mm est un peu longue. Je verrai plus tard pour optimiser un peu ça. Mais ca rentre pile donc ca ne gênera pas !

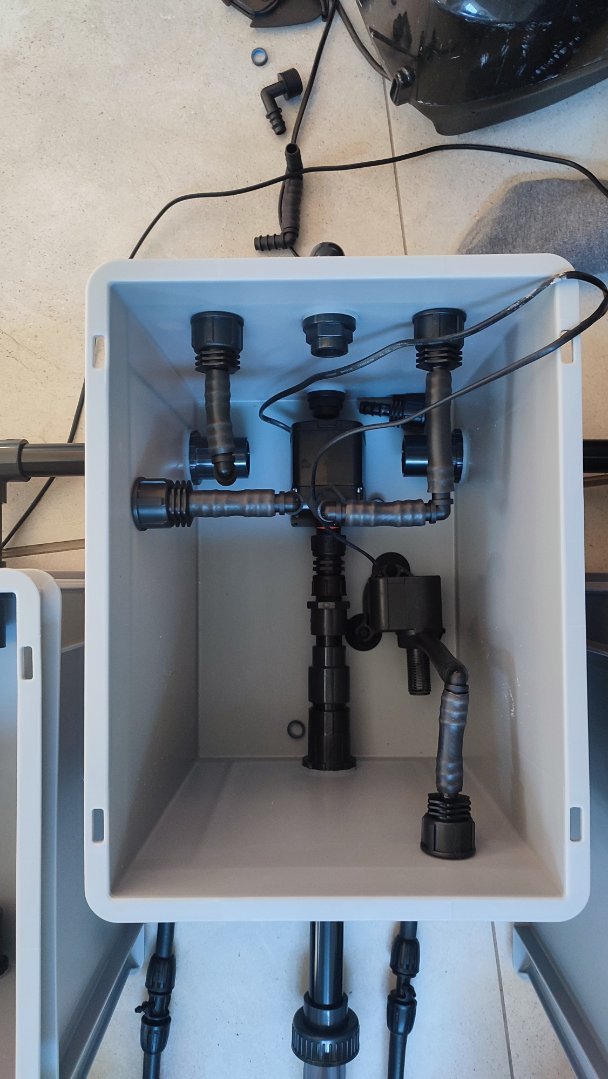

IMG_20220306_161919.thumb.jpg.795d4b5c7d826e5723428e6de0ed237f.jpg IMG_20220306_161809.thumb.jpg.39c853d2ec3265fc248c7e1a8157f8b5.jpg

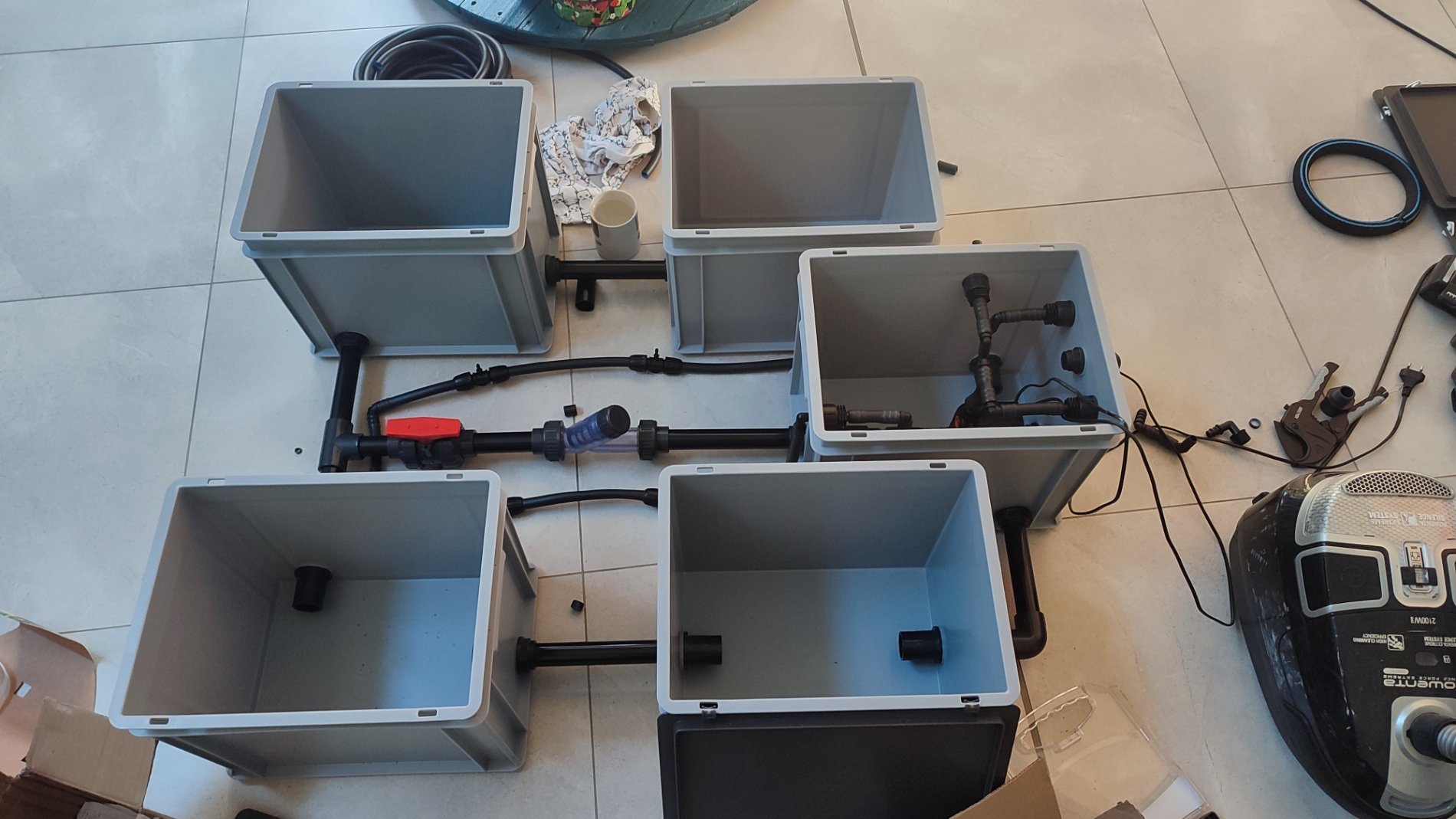

Une vue d'ensemble




Reste encore pas mal de boulot, coller le PVC, percer les passage pour les tuyaux d'air des bulleurs, mais le principal est fait... La suite au prochain épisode !

Vivement le test d'étanchéité ! 😛



Ah si une dernière chose, je n'avais pas pensé au passage des câbles électriques des 2 pompes, il va falloir que je trouve comment passer le couvercle proprement. Une idée éventuelle ?



Bonne fin de weekend. A++

  • Like 1
Link to post
Share on other sites
Guest LittleBigMan

Salut @Flynch,



il y a 42 minutes, Flynch a dit:

comment passer le couvercle proprement.



Alors tout dépend de comment tu vois le proprement mais je commence à m'en douter un peu 😉.

Je ne l'ai pas fait proprement et j'ai taillé un V sur un le rebord du cercle.

J'avais pensé entailler le couvercle avec un V aussi mais j'ai eu peur que ça le fragilise.



Si tu veux que la pompe continue à fonctionner lorsque le couvercle est enlevé, il faut faire une entaille qqe part pour ne pas couper le câble électrique.



L'autre solution adoptée avec la pompe de vidange de mon système est de la mettre hors du bac comme ça seul le plongeur de vidange traverse la cloison latérale.

Ces pompes fonctionnent bien à l'air libre, chauffent vraiment très peu et ne font quasiment pas de bruit non plus.



@+



Link to post
Share on other sites
  • 2 weeks later...

Salut Flynch et les autres !



Joli travail ! Et j'aime bien les 3d (SketchUp?)

Je planche actuellement aussi sur un Deep water (4 ans chez nutriculture, idem trop de défauts, tuyau trop petits, système pas assez simplifié, pots galère à nettoyer etc etc) et je vais tout commander le mois prochain.

J'ai déjà commandé des bacs euros pour la partie boots et croissance chez Axess industrie, idem super bacs costaud, parois et fond lisse, super top pour l'entretien.

Dans mon cas, je ferais un rdwc 8pots avec arrivée d'eau en cascade plutôt qu'en goutte a goutte. Je vais simplifier le système au max pour le rendre hyper simple et pratique. Je vous montrerai ça prochainement !



En tout cas super on va avoir un système vraiment similaire fait maison après être passé tous les 2 sur un système acheté mais finalement perfectible !



A très bientôt 😉

Et aussi je voulais dire,

Ton système a un petit défaut a mon avis mais tu n'a peut être pas le choix, ton pot central risque d'être difficile d'accès, tu devrais le mettre à l'extérieur de la box pour plus de facilité d'accès. Si tu peux bien sûr et si c'est pas déjà trop tard !



A+

  • Like 1
Link to post
Share on other sites
Guest BiT00LJuice

Bonjour,



J'aime bien ton boulot, c'est propre. Tu maîtrises bien ta scie cloche ^^ et le logiciel 3D ^^.

Pour faire passer les câbles sans les couper, le mieux c'est de tailler au cutter le couvercle en étoiles. Faire passer les prises et terminer avec du scotch alu ou silicone.



Voici mes idées pour ta future V2.0:

Ce système fonctionne mieux avec des entrées d'eau dédiées en taille 20 ou 32 mm sur la partie mi-supérieure de tes bacs. Cela permet l'ajout de réducteurs avec des Venturi (la pompe à eau fait office de bulleur sur chaque bac, donc moins d'énergie consommée).

Pour les sorties interconnectées, j'ai constaté une bien meilleure circulation des nutriments avec des tubes en 3" (80mm) en T, qui sont connectés par le dessous des bacs pour faciliter les vidanges et les nettoyages.

La pompe est également mieux à l'extérieur pour limiter la chaleur de l'eau. Mais bon dans ton cas, il faudrait une pompe plus pro.

Car avec ta pompe actuelle ne peux pas faire un bon DWC sans l'ajout d'une bonne pompe à air puissante et bruyante.

Je vante la marque Fluval avec sa pompe à eau SP4 pour le silence, la puissance et l'économie. L'ajout de serre clips est obligatoire avec ce genre de pompe.



En tout cas, bon boulot ... continue comme ça

Bon dimanche ...





Link to post
Share on other sites
  • 3 weeks later...

Bonjour à tous,



Désolé pour ma longue absence, j'ai eu quelques gros soucis perso dernièrement, je n'avais pas trop le coeur à finir mon projet. Mais ainsi va la vie, et me revoila avec quelques (bonnes) nouvelles !

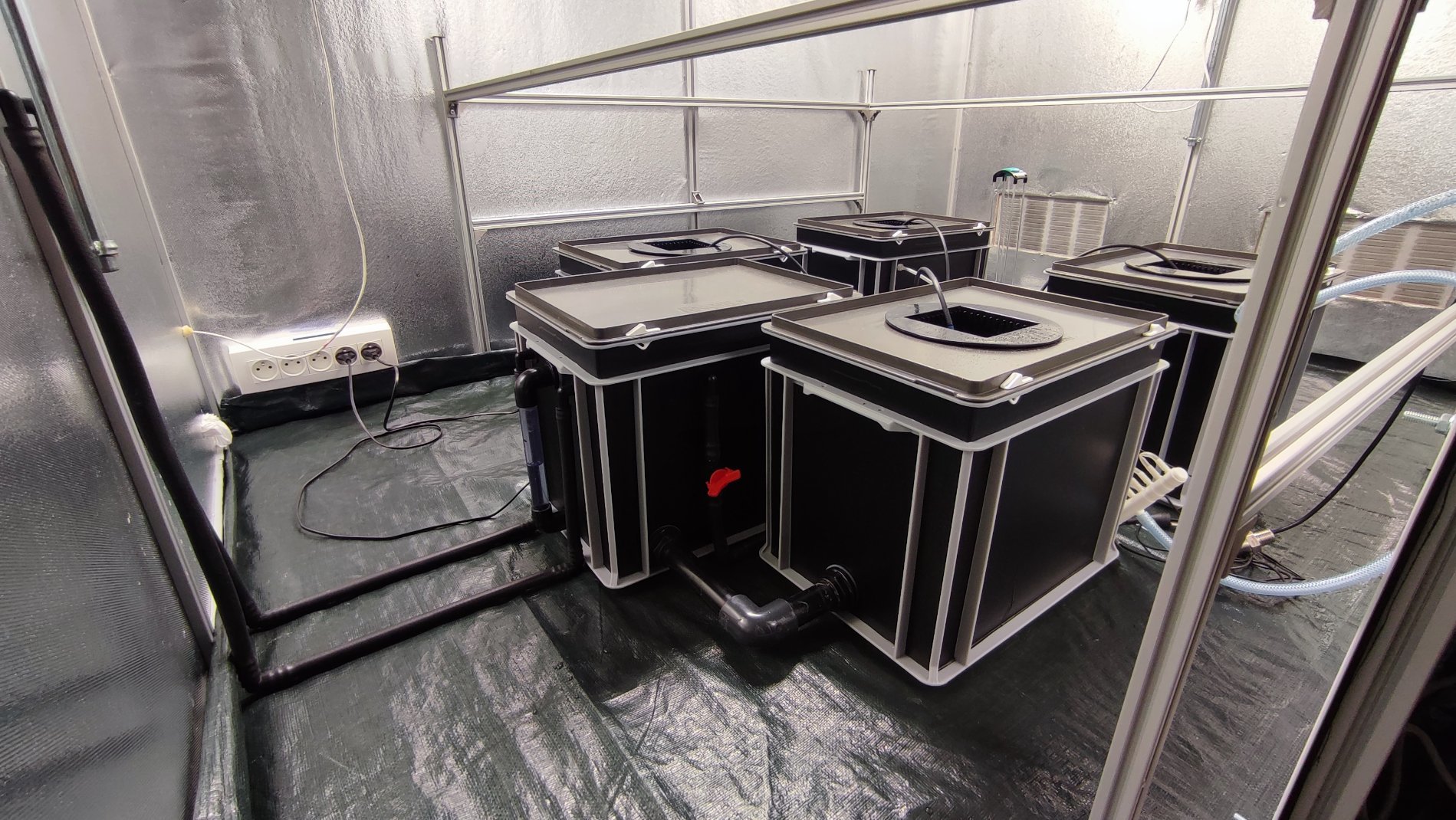

Déjà le système à passé avec brio le test de l'étanchéité, et c'était celui que je redoutais le plus. J'ai tout de même changé les joints toriques fournis avec les passe parois (qui sont de mauvaise qualité) par ceux-la : https://fr.aliexpress.com/item/4000299143760.html?gatewayAdapt=glo2fra&spm=a2g0o.order_list.0.0.114c5e5bF45buN



En revanche mauvaise surprise sur l'étanchéité des bas Engels à la lumière. On y voyait comme en plein jour dedans. Je n'avais clairement pas pensé à ça en concevant mon projet. Erreur de débutant ! 😛

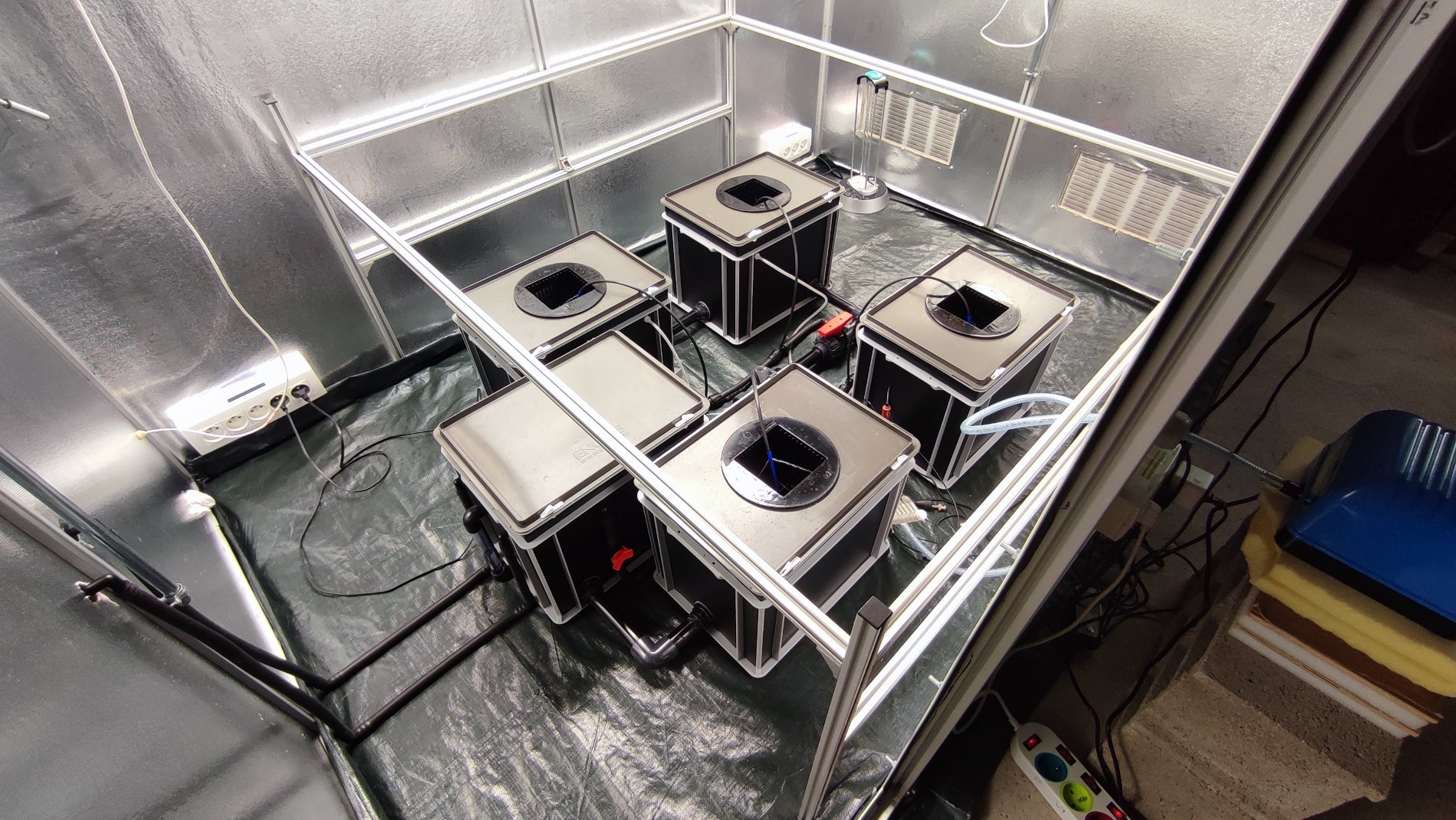

Mais comme tout problème à sa solution, je suis parti sur un tapissage complet des parois des bac avec du vinyle adhésif noir mat. L'opération était d'une prise de tête sans nom, mais j'ai fini pas y arriver. Au final ca donne un peu de cachet au système je trouve :)



IMG_20220417_154336.thumb.jpg.628cd802b8dec62c8a12074f1a6186d6.jpg IMG_20220417_154341.thumb.jpg.1384cc1726b55599b291d5df7e1c08fc.jpg IMG_20220417_154400.thumb.jpg.5571e71e9b7cc19827254d30739eaab7.jpg

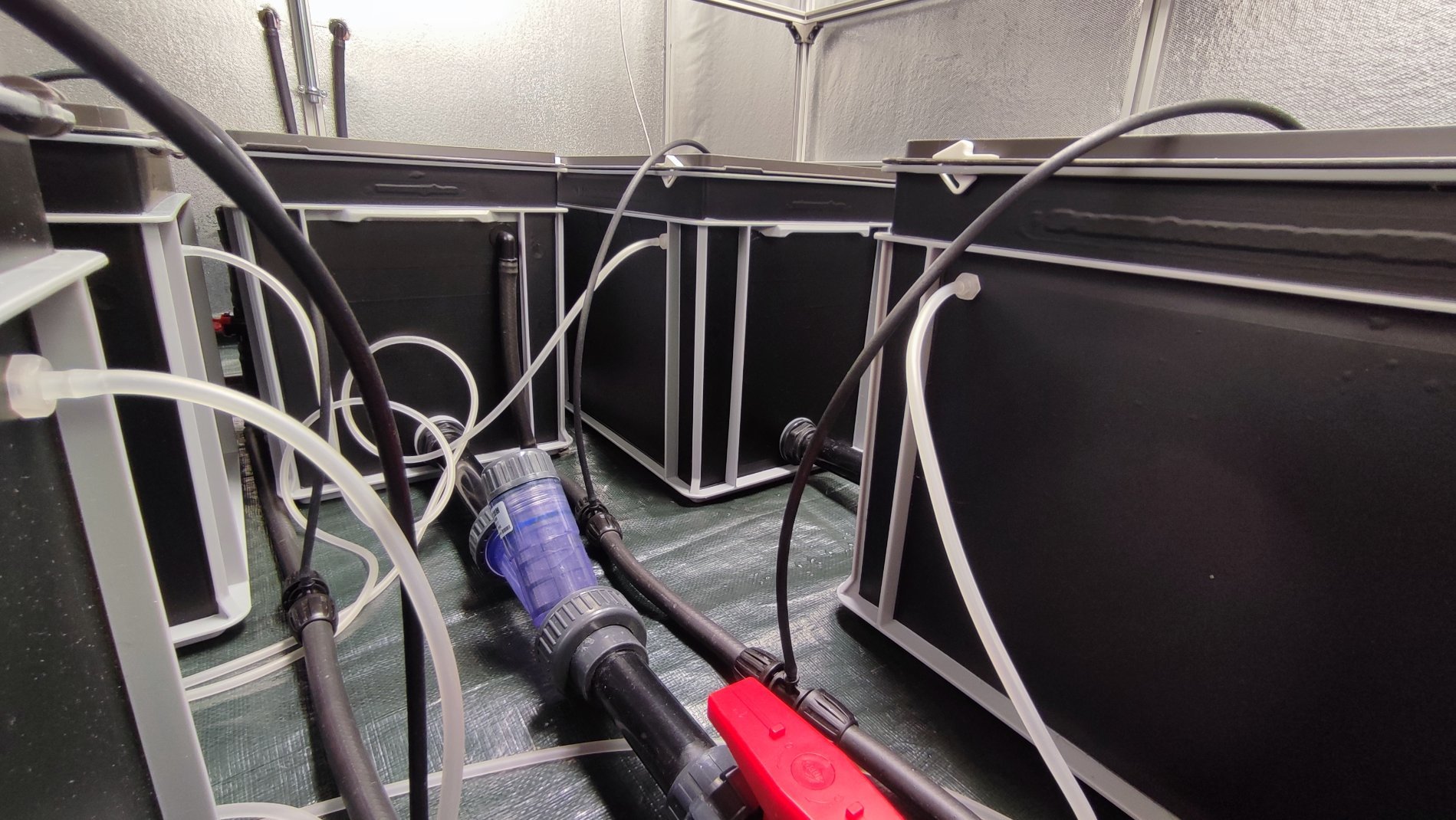

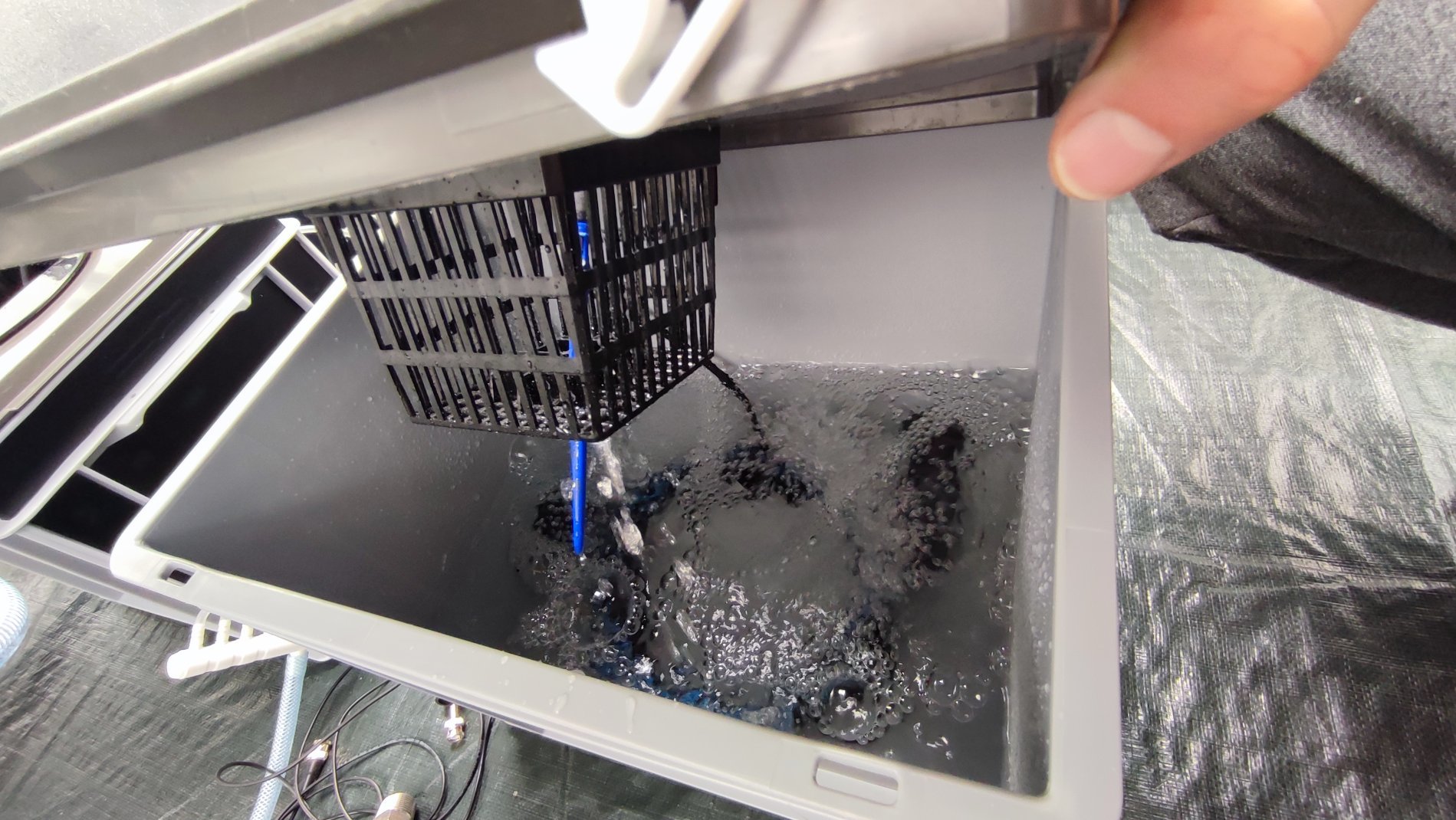

Le système en goutte à goutte semble bien fonctionner, et me permet de lancer mes runs avec seulement 40L de solution.

IMG_20220417_154416.thumb.jpg.ce5be6613d31ba23a4946f249c2266c3.jpg IMG_20220417_154425.thumb.jpg.ead893118dad0ce885da0b7f80c05e56.jpg

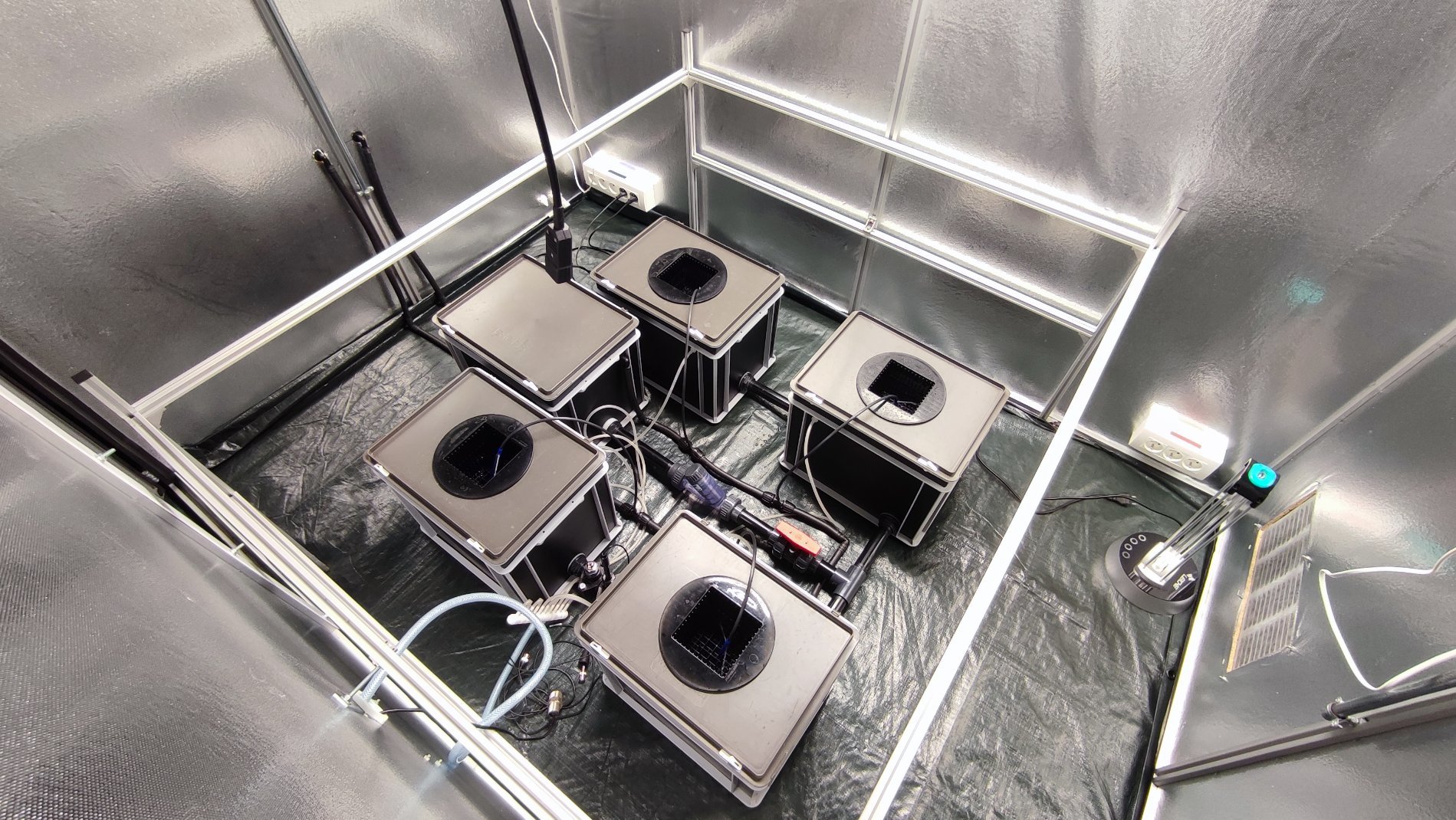

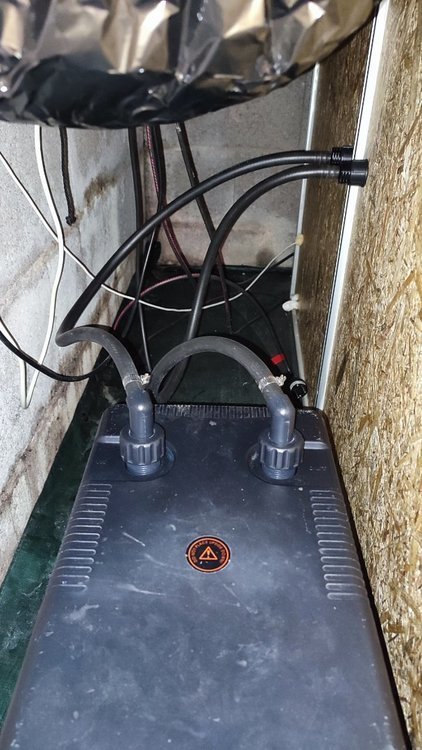

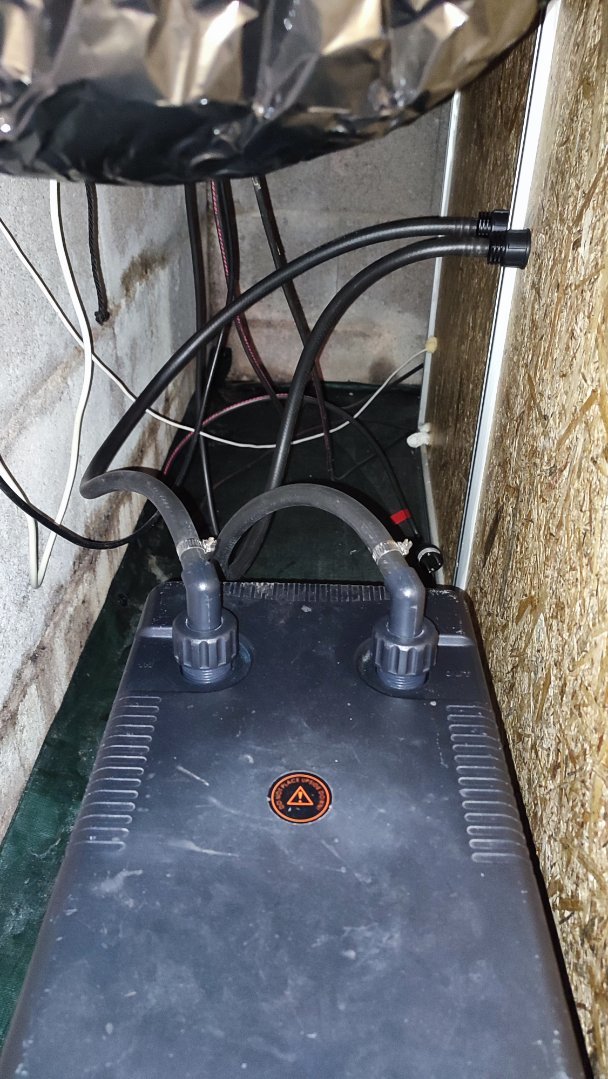

Et pour fini le raccord au chiller que j'ai du coup pu sortir de mon placo !




Je laisse tourner 2/3 jours pour m'assurer que tout est bon et je lance la première session de test ! Je ne ferai pas un JDC par manque de motivation, mais je viendrai completer mes remarques au fil ici.



Le 26/03/2022 à 18:44, keplan59 a dit:

Salut Flynch et les autres !



Joli travail ! Et j'aime bien les 3d (SketchUp?)

Je planche actuellement aussi sur un Deep water (4 ans chez nutriculture, idem trop de défauts, tuyau trop petits, système pas assez simplifié, pots galère à nettoyer etc etc) et je vais tout commander le mois prochain.

J'ai déjà commandé des bacs euros pour la partie boots et croissance chez Axess industrie, idem super bacs costaud, parois et fond lisse, super top pour l'entretien.

Dans mon cas, je ferais un rdwc 8pots avec arrivée d'eau en cascade plutôt qu'en goutte a goutte. Je vais simplifier le système au max pour le rendre hyper simple et pratique. Je vous montrerai ça prochainement !



En tout cas super on va avoir un système vraiment similaire fait maison après être passé tous les 2 sur un système acheté mais finalement perfectible !



A très bientôt 😉

Et aussi je voulais dire,

Ton système a un petit défaut a mon avis mais tu n'a peut être pas le choix, ton pot central risque d'être difficile d'accès, tu devrais le mettre à l'extérieur de la box pour plus de facilité d'accès. Si tu peux bien sûr et si c'est pas déjà trop tard !



A+



Salut @keplan59 et bon courage pour ton projet, surtout dans les moments de galère ! 😛

Je ne connaissais pas Axess Industrie, je note ça pour une prochaine fois !

Moi je voulais partir sur un système GàG car je trouve ça plus efficace et moins couteux en engrais sur les premières semaines, on verra à l'usage si c'est vrai !



Pour le pot central j'y ai réfléchis mais je préfère garder des courtes distance sur les tuyaux PVC. Peut-être pour un prochain projet DIY :)



N'hésite pas à envoyer des photos en MP si tu n'ouvres pas de JDB.



Au plaisir.

++



Le 27/03/2022 à 09:15, BiT00LJuice a dit:

Bonjour,



J'aime bien ton boulot, c'est propre. Tu maîtrises bien ta scie cloche ^^ et le logiciel 3D ^^.

Pour faire passer les câbles sans les couper, le mieux c'est de tailler au cutter le couvercle en étoiles. Faire passer les prises et terminer avec du scotch alu ou silicone.



Voici mes idées pour ta future V2.0:

Ce système fonctionne mieux avec des entrées d'eau dédiées en taille 20 ou 32 mm sur la partie mi-supérieure de tes bacs. Cela permet l'ajout de réducteurs avec des Venturi (la pompe à eau fait office de bulleur sur chaque bac, donc moins d'énergie consommée).

Pour les sorties interconnectées, j'ai constaté une bien meilleure circulation des nutriments avec des tubes en 3" (80mm) en T, qui sont connectés par le dessous des bacs pour faciliter les vidanges et les nettoyages.

La pompe est également mieux à l'extérieur pour limiter la chaleur de l'eau. Mais bon dans ton cas, il faudrait une pompe plus pro.

Car avec ta pompe actuelle ne peux pas faire un bon DWC sans l'ajout d'une bonne pompe à air puissante et bruyante.

Je vante la marque Fluval avec sa pompe à eau SP4 pour le silence, la puissance et l'économie. L'ajout de serre clips est obligatoire avec ce genre de pompe.



En tout cas, bon boulot ... continue comme ça

Bon dimanche ...







Salut @BiT00LJuice et merci pour les compliments. N'étant pas vraiment manuel de base, je me suis étonné moi-même sur ce coup. J'ai un rendu assez propre et précis ! :)



C'est une super idée la communication entre les pots par le dessous. A vrai dire je regrette un peu de ne pas avoir plus réfléchis sur ça. Mais comme tu dis pour un prochain projet ce sera le cahier des charges (surtout pour la côté vidage facile).



Pour la pompe honnêtement (avec comme tu le précises une pompe à air 60L/mn) mon système m'a toujours suffit pour 4 pieds. En revanche si un jour je change pour plus grand je me pencherai sur l'oxygénation passive ! :)





Merci encore pour votre participation ici, et si vous avec des questions ou d'autres remarques à partager n'hésitez pas ! :)



A++

  • Like 2
Link to post
Share on other sites
  • 2 weeks later...

Hello tout le monde !



Juste un petit message après 2 semaines. Tout roule bien, pas de fuite c'est le principal. Par contre un soucis de débit de la pompe pour amener la solution vers le chiller, elle rame un peu, il va falloir remédier à ça !

Je suis bien content du système de passe des sondes directement dans le tuyau, ca me change la vie, surtout qu'étant anciennement dans le bac de retour de la pompe, le débit provoquait de fausses lectures des sondes PH/EC !

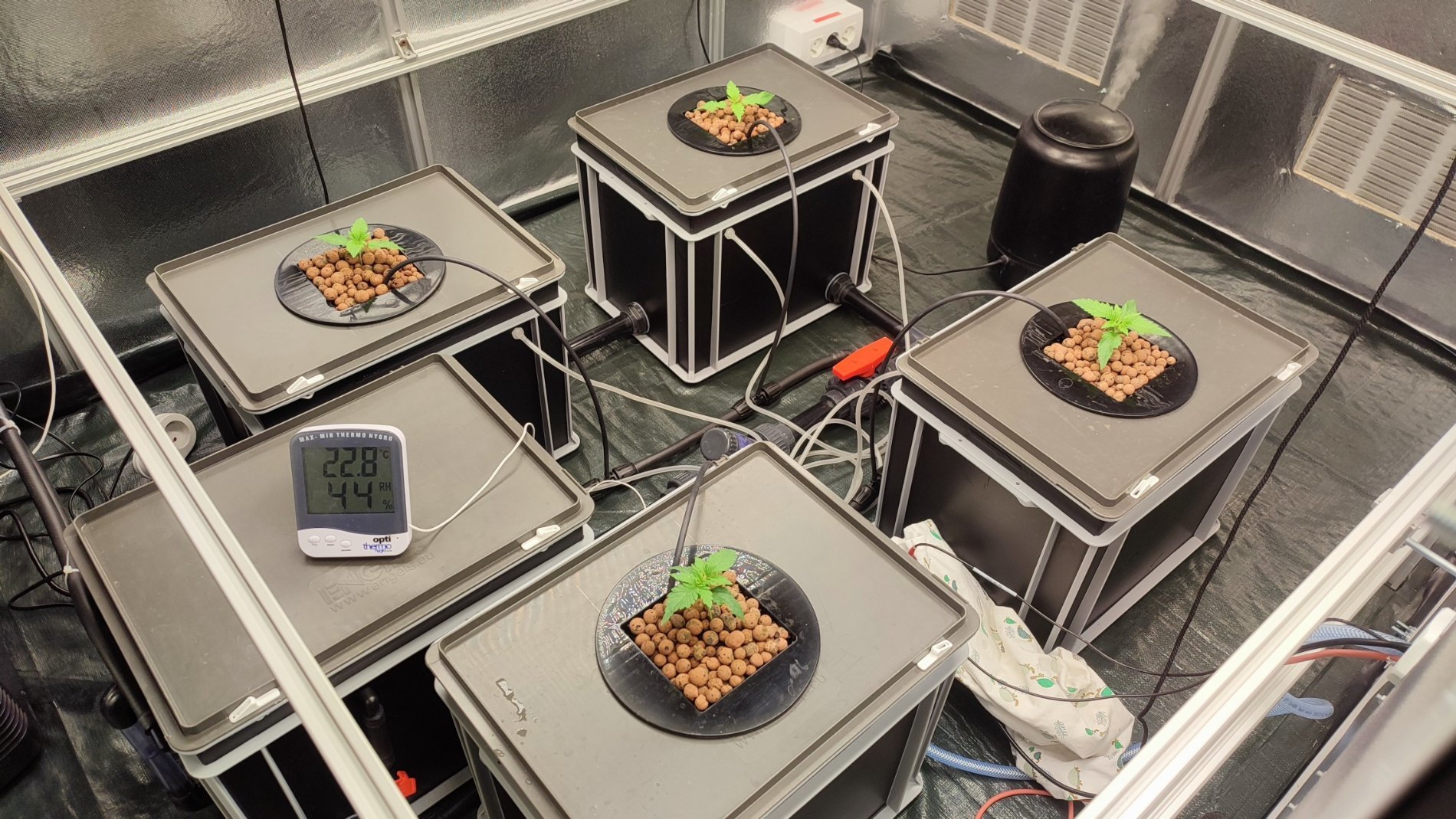

Je repasserai mettre une photo un fois en flo pour la gloire :)



Si vous avez des questions ou autre n'hésitez pas, je file un coup de main avec plaisir !



Bon weekend !

  • Like 5
Link to post
Share on other sites

Salut,



Coolos coolos le p'tit système.

Bien joué. Les pétouilles ont l'air de bien démarrer.

Je vais créer un topic la pour montrer un peu ma p'tite installe mise en route il y a une semaine.



A+

  • Like 1
Link to post
Share on other sites
