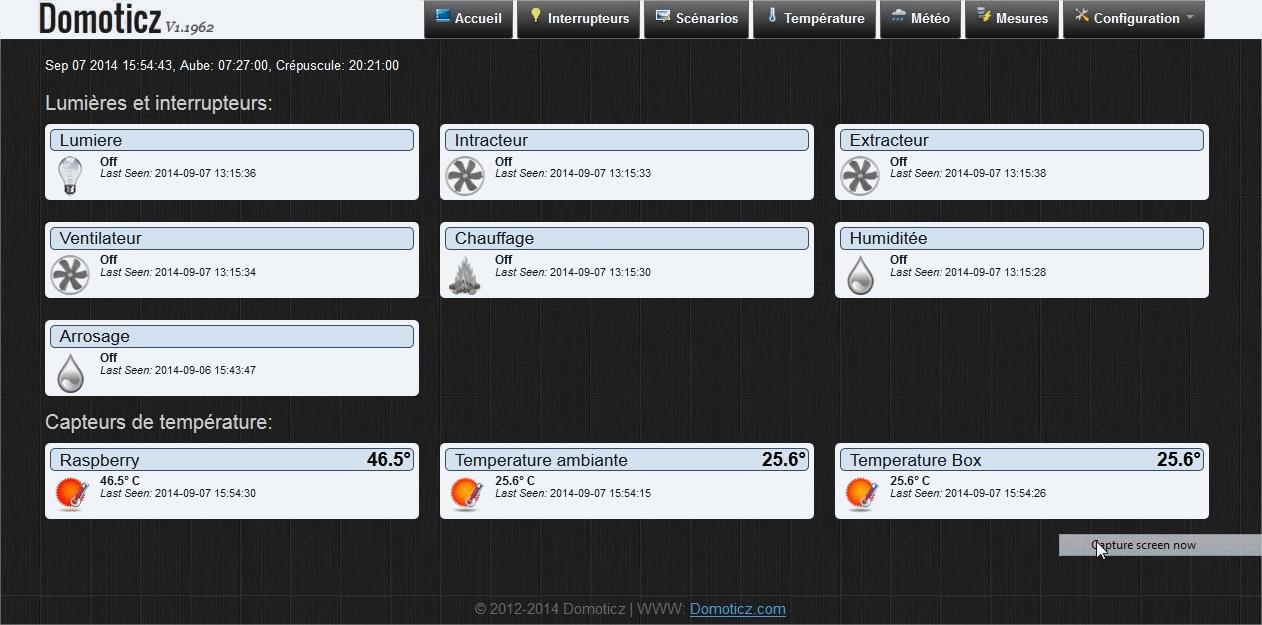

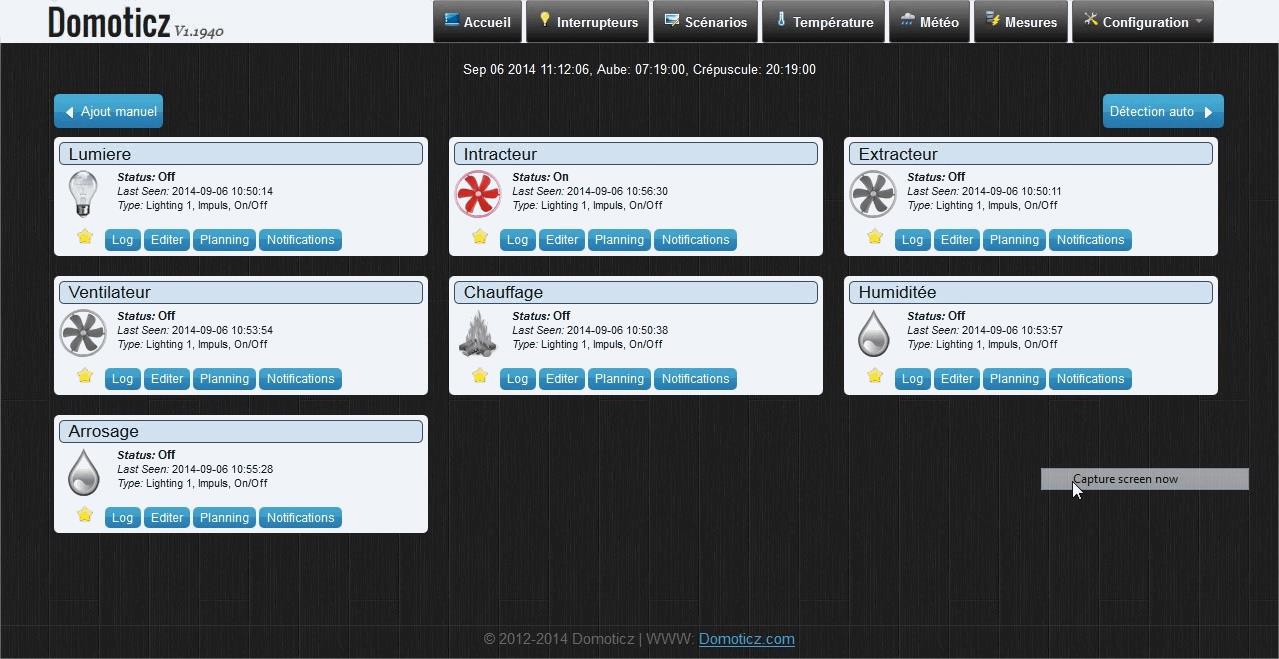

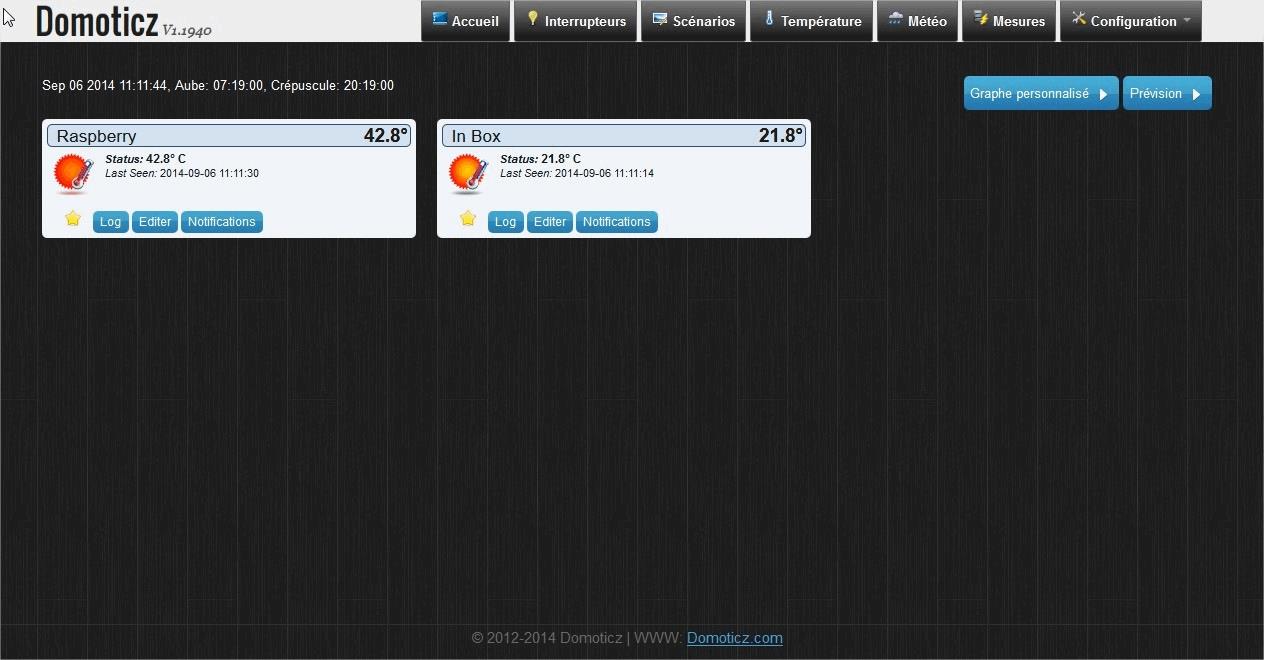

algoflash47 14 Posted September 7, 2014 Salut a tous Apres pas mal de mois de recherche sur le raspberry et son potentiel pour la domotique , voici enfin mon systeme de culturel entierement gérer par le raspberry et surtout simple a mettre en place (car tres peux de lignes de commande ) , pas cher et en FRANCAIS Premier Screen : page web d'accueil Donc voici l'écran de controle de notre systeme ,on peut y voir chaque interrupteur pour les appareils a piloter . Nous avonz aussi les sondes de temperatures . nous y reviendrons tout à l'heure en détails. Récapitulatif du matos : - Raspberry model B 512 mo de memoire - Carte 8 relais ( c'est le maximum que le raspberry peut controler par defaut , sinon il faut rajouter une carte d'extension mais là y a deja de quoi faire ) -Sonde de température DS18b20 ( 4.01€ chez Snootlab ) x par le nombre voulut -Carte SD 16GO cas 10 . -Le systeme d'exploitation : Domoticz ( https://www.domoticz.com/ ) Et ..... c'est tout Cela nous fait environ 60 / 70€ pour notre montage . Le mien va evoluer par la suite . Descriptif en détail de l'interface Web : Sonde de temperature : Log de la sonde de temperature : 24h , 30 jour ou annuel (ideal pour les suvis d'une année a l'autre) Commande des appareils : Chaque sortis de notre carte relais represente un appareil a controler . vous avez la possibilité de le piloter en mode manuel en cliquand sur l'icone . Vous avez aussi un fichier log pour consulter l'historique On peut aussi ajouter une camera de surveillance , service de notification par email en cas de disfonctionnement ou de temperature trop haute par exemple . Le nombre de sonde de temperature n'est pas limiter dans mon application . Il est tout a fait possible de controler l'arrosage , l'injection de CO2 etc .. Si sa interesse du monde , je rentrerai plus en details sur les parametrages des sondes et de l'application en elle meme . Actuellement je suis en trin de l'integrer dans ma box et bosser sur les scénarios 10 Share this post Link to post Share on other sites
Guest cheezo Posted September 7, 2014 Ola J'avais un projet similaire que j'avais dut mettre en stand by le temps du déménagement. Bien jouer tu va me faire gagner du temps. Tu peut détailler comment tu as branché la carte relais au raspberry,etc..? Tu peut contrôlé le tout à distance? Peace Share this post Link to post Share on other sites
René la Glaw 602 Posted September 7, 2014 Hello ^^ Ca donne envie de se faire ce petit sytéme domotique Un jdb de prévu? ciao Share this post Link to post Share on other sites
algoflash47 14 Posted September 7, 2014 Content que sa interesse du monde Je vais décrire au fur et a mesure les branchements , parametrage et les quelques lignes de code qu'il faut pour installer les librairie pour les sondes . Tout peut ce controler via smartphone disposant d'une connection internet ou wifi pour le local . Ce soir j'ai rajouter une sonde DHT 22 qui fait temperature / Humidité , elle fonctionne bien en ligne de commande mais dans domoticz il voit la temperature mais pas l'humidité .. Affaire a suivre Un jdb ce prepare une fois que le raspberry sera brancher completement sur la box 1 Share this post Link to post Share on other sites
LairDesVosges 298 Posted September 7, 2014 Salut, j'ai aussi un RasPi, une sonde DHT et une carte 4 relais qui commande pour l'instant les lampes. Donc ton projet m'intéresse fortement. J'espère que tu vas donner plus de détails LADV Share this post Link to post Share on other sites
algoflash47 14 Posted September 8, 2014 Hello a tous Petite news rapide apres une grosse journée de boulot , j'ai finit d'installer le raspberry dans la box et fait quelque essais. Réglage des sondes de température ainsi que les relais . Je suis actuellement sur le tuto , j'attend aussi de recevoir mes nouvelles graines pour lancer le jdc , mon premier sur le forum 1 Share this post Link to post Share on other sites
sharkozzi 70 Posted September 9, 2014 Salut, je suis curieux de voir le développement, même si je n'y connais grand chose, j'avais déjà rêvé ce genre de système basé sur un raspberry, je suis content de voir que certains s'y attaquent. Share this post Link to post Share on other sites
Saul Goodman 0 Posted September 14, 2014 bien joué algoflash ton tuto/projet je voulais me lancer sans trop de conviction mais la j'y vais . cordialement saul Share this post Link to post Share on other sites
caracas 1 Posted September 21, 2014 (edited) Salut salut. J'avais pensé à la même configuration sauf en Z-Wave ou RF 433 via des d'ongles brancher sur un hub usb au Raspberry Edited September 21, 2014 by caracas Share this post Link to post Share on other sites
Saul Goodman 0 Posted September 23, 2014 Salut salut. J'avais pensé à la même configuration sauf en Z-Wave ou RF 433 via des d'ongles brancher sur un hub usb au Raspberry salut caracas c'est beaucoup plus chère avec un dongle mais plus simple Share this post Link to post Share on other sites
ToTo(r) 205 Posted September 23, 2014 Yop Ça me met en appétit tout ça ! J'ai hâte d'en savoir (et d'en voir!) plus. Merci pour le partage ! Share this post Link to post Share on other sites

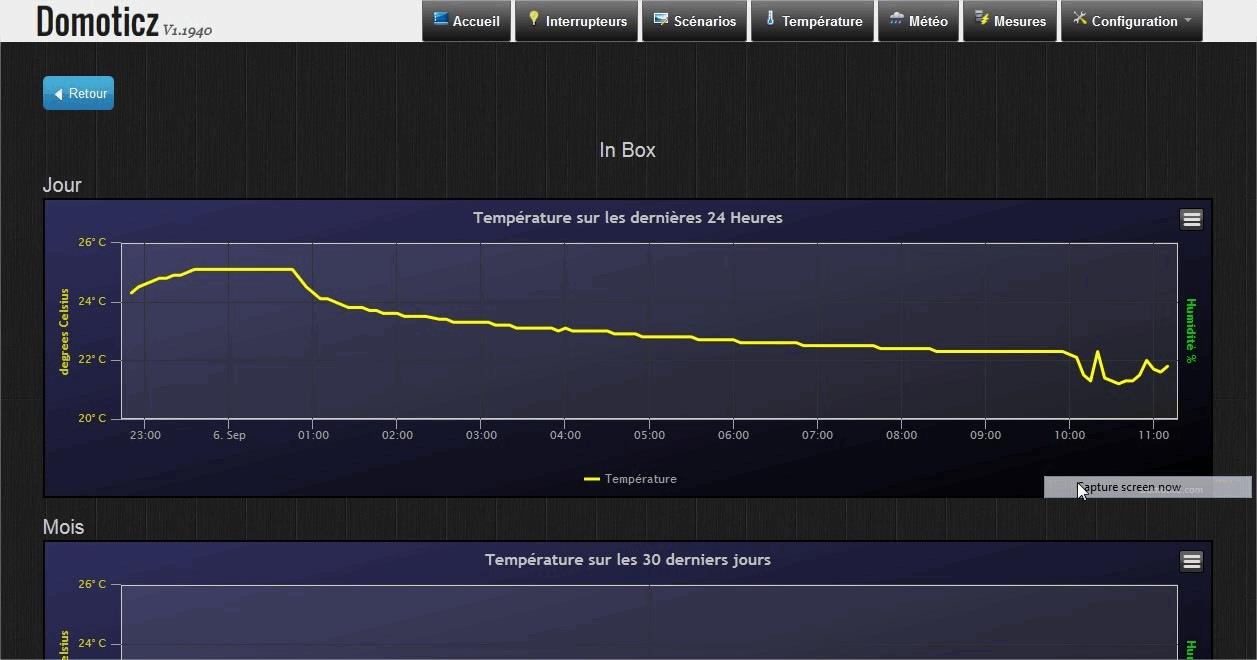

algoflash47 14 Posted September 24, 2014 Salut a tous content de voir que sa interesse du monde J'ai lancer une session cela fait maintenant une semaine . L'ensemble tourne corectement . J'ai encore un peu de mal avec les taches automatiser ( scenario ) mais sinon tout ce qui est courbe de temperature , alerte via email , et monitoring fonctionnent impecable. Le tuto a pris un peu de retard car j'ai pas mal de boulot en ce moment . Share this post Link to post Share on other sites
Saul Goodman 0 Posted September 26, 2014 Salut a tous content de voir que sa interesse du monde J'ai lancer une session cela fait maintenant une semaine . L'ensemble tourne corectement . J'ai encore un peu de mal avec les taches automatiser ( scenario ) mais sinon tout ce qui est courbe de temperature , alerte via email , et monitoring fonctionnent impecable. Le tuto a pris un peu de retard car j'ai pas mal de boulot en ce moment . je suis impatient ! meme si je n'ai pas encore mon matériel. bon courage pour le tuto c'est jamais simple a faire! Share this post Link to post Share on other sites
Waine 222 Posted September 27, 2014 Hello , cela fait des mois que je me dit de le faire ! J'ai tout le matos qui traîne au fond d'un tiroir ! Je me demandai si tu pouvais contrôler des valves pour gérer des bacs d'eau ? Share this post Link to post Share on other sites
sqylab 21 Posted September 29, 2014 Salut a tous content de voir que sa interesse du monde J'ai lancer une session cela fait maintenant une semaine . L'ensemble tourne corectement . J'ai encore un peu de mal avec les taches automatiser ( scenario ) mais sinon tout ce qui est courbe de temperature , alerte via email , et monitoring fonctionnent impecable. Le tuto a pris un peu de retard car j'ai pas mal de boulot en ce moment . Salut Algoflash & à tous Je viens de voir ton post et ce que tu as fait avec domoticz. Super impatient de voir ton tuto ! J'ai un RASp + carte 4 relais USB + sonde temp et hygro tout ça monté dans une boite rail din 4 prises. En ce moment je debug.. J'utilise principalement CRON pour les sequences, ca marche mais pas tres conviviale.. Je remonte sur une page web mes boutons on/off avec log de ce qui se passe sur chaque relais ainsi que la temp / hygro rafraichie chaque mn.. Ce que j'ai fait est assez simple et j'aimerai améliorer mon systeme. Bon courage pour ton tuto !! A++ Share this post Link to post Share on other sites
LairDesVosges 298 Posted September 29, 2014 Hello, tu as fait comment pour monter la carte et le raspi sur un rail din ? Tu as un lien pour acheter ça ? LADV Share this post Link to post Share on other sites

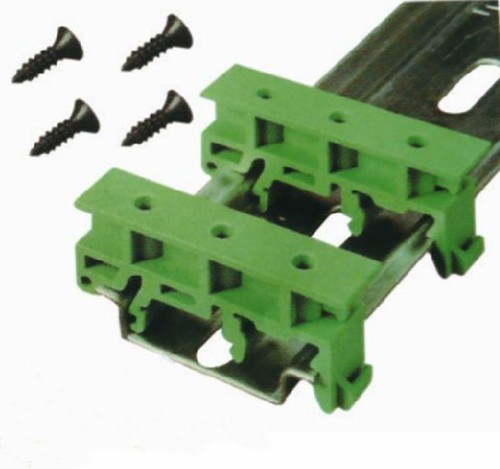

Philsmile 37 Posted September 30, 2014 Bonjour tout le monde,Pour ma part, j'ai acheté cela pour mon BeagleBone Black et mon Raspberry :C'est cher pour ce que c'est (4 à 5 $) mais je n'ai rien trouvé d'autre. Voir ici Bien à vous 1 Share this post Link to post Share on other sites
sqylab 21 Posted September 30, 2014 Hello, tu as fait comment pour monter la carte et le raspi sur un rail din ? Tu as un lien pour acheter ça ? LADV Pour ma part, je n'ai pas fixé le rasp sur le rail din, j'ai juste mes prises, le coffret me permet de fixer la carte relais et le rasp au dessus et en dessous des prises sans pb. Par contre la solution de "Philsmile" est vraiment bien si mon coffret aurait été plus large. 2 Share this post Link to post Share on other sites
sqylab 21 Posted September 30, 2014 En attendant le tuto de Algoflash, j'ai lancé une installation de DOMOTICZ. Après avoir suivi quelques tutos disponibles, en effet on recupère assez facilement le controle des ports GPIO. Par contre, le relevé de ma sonde DHT22 (temp et Hygro) plante. Comparé a ce que j'avais fait avec 3 bouts de code et ma page web ou là mon relevé de climat ne plante jamais avec domoticz, il y a un soucis. Algoflash, tu as géré comment ta sonde ? avec la librairie ADAFRUIT ? Share this post Link to post Share on other sites
LairDesVosges 298 Posted September 30, 2014 (edited) Hello, Pour ma part, j'ai acheté cela pour mon BeagleBone Black et mon Raspberry :C'est cher pour ce que c'est (4 à 5 $) mais je n'ai rien trouvé d'autre. Voir ici Pour ma part, je n'ai pas fixé le rasp sur le rail din, j'ai juste mes prises, le coffret me permet de fixer la carte relais et le rasp au dessus et en dessous des prises sans pb. Par contre la solution de "Philsmile" est vraiment bien si mon coffret aurait été plus large. J'avais dans l'idée d'acheter un tableau électrique de ce genre https://www.bricodepot.fr/reims/tableau-electrique-nu/prod13738/ (13 ou 26 modules) avec des prises adaptées https://www.bricodepot.fr/reims/prise-modulaire/prod13743/;jsessionid=3197BEE4A913C1FB7E65710460C4697A.node22. Le seul truc où je bute est comment faire tenir proprement le raspi et la carte relais. Ça m'emmerde de les boulonner à travers le plastique du tableau. Mais vu le prix, ça augmente le coût final... Pour l'instant, ne commandant qu'une seule prise, celle de la lampe, j'ai bricolé une prise sur une boite de dérivation qui contient la carte relais, mais ça reste une solution provisoire. Le Raspi reste dehors à proximité. LADV Edited September 30, 2014 by LairDesVosges 1 Share this post Link to post Share on other sites
sqylab 21 Posted September 30, 2014 A ce prix là ne te prive pas ! Si tu prends le 13 modules, tu pourrais placer 6 des prises que tu as linké (elles sont pas chers !) Par contre il faudra fixer ton rasp et la carte relais au coffret. Tu utilises une carte relais de combien ? Sinon, une question concernant ta lampe; tu utilises de la HPS sur ton relais ? Share this post Link to post Share on other sites
LairDesVosges 298 Posted September 30, 2014 Ola, Non, c'est une cfl de 200 W. Pour des trucs un peu plus puissant, il faut passer par des relais plus costaud et une alimentation dédiée au relais (celle du Raspi ne suffit plus, d'après ce que j'ai lu). Sinon, en ce qui concerne le tableau électrique + ces prises, c'est ce que j'ai trouvé de plus économique et de plus sécuritaire. Parce qu'en bricoler un avec un coffret en bois, je trouve ça un peu dangereux, pas forcément moins cher et au final, c'est moins joli. LADV 1 Share this post Link to post Share on other sites
sqylab 21 Posted September 30, 2014 (edited) Ola, Non, c'est une cfl de 200 W. Pour des trucs un peu plus puissant, il faut passer par des relais plus costaud et une alimentation dédiée au relais (celle du Raspi ne suffit plus, d'après ce que j'ai lu). Sinon, en ce qui concerne le tableau électrique + ces prises, c'est ce que j'ai trouvé de plus économique et de plus sécuritaire. Parce qu'en bricoler un avec un coffret en bois, je trouve ça un peu dangereux, pas forcément moins cher et au final, c'est moins joli. LADV Ok normal. J'ai un doute concernant l'utilisation d'un ballast avec ce type de relais. J'utilise le meme type de relais que toi dans mon proto et j'alimente 100W LED. J'attend des relais Solid State pour tester avec un ballast de 600W ... Oublie le bois..D'autant plus que ma motivation premiere est la sécurité. Je suis parti dans ce projet domotique pour securiser le growvironnement.. A terme je connecterai un detecteur de fumée et un capteur d'innondation. Il y a egalement moyen de s'envoyer des sms a partir du rasp en cas d'alerte. PS : Je confirme après premier post qu'il est bien possible d'utiliser l'API de Fre.e mobile pour s'envoyer des SMS d'alerte avec domoticz. (Faut etre client fre.e bien sur !) Edited October 1, 2014 by sqylab 1 Share this post Link to post Share on other sites
LairDesVosges 298 Posted October 1, 2014 Salut, si tu as un smartphone avec le 3G allumé en permanence, tu peux aussi t'envoyer des mails facilement avec le Raspi et Linux, en utilisant sendmail. Je l'ai déjà fait, c'est assez facile à configurer et ensuite très facile pour envoyer un texte simple du genre : echo "Putaiiin ! ça bruuuuuuuuule" | mail -s "ALERTE INCENDIE" toto@toto.fr LADV 2 Share this post Link to post Share on other sites
sqylab 21 Posted October 1, 2014 Salut, si tu as un smartphone avec le 3G allumé en permanence, tu peux aussi t'envoyer des mails facilement avec le Raspi et Linux, en utilisant sendmail. Je l'ai déjà fait, c'est assez facile à configurer et ensuite très facile pour envoyer un texte simple du genre : echo "Putaiiin ! ça bruuuuuuuuule" | mail -s "ALERTE INCENDIE" toto@toto.fr LADV Salut Oui j'ai la 3g mais le pb c'est que je reçois tellement de mail du boulot que je risque de passer a coté en cas d'urgence du niveau d'alerte. Il faudrait que je puisse changer la sonnerie correspondant au mail mais je ne peux pas. Les on/off et les cycles sont bien loggés donc pour moi l'interet c'est de recevoir un sms avec une sonnerie particulière comme pour mon alarme maison. Ca ne me coute rien avec l'API de free et ce n'est pas trop dur a faire fonctionner avec domoticz. Merci pour la ligne de code, ça me servira pour autre chose. A+ Share this post Link to post Share on other sites
