algoflash47

Culture 100% automatique avec Raspberry c'est fait :)

Recommended Posts

sqylab

Salut,



Je pense avoir fait comme toi pour gerer le reboot, j'ai mis le code au debut du domoticz.sh et maintenant c'est ok.

Pour la DHT 22 j'ai également la meme methode que toi, librairie adafruit et le fichier DHTsend dans le rep "scripts" de domoticz. La seule difference que je vois dans ton fichier c'est que tu utilises 3 IDX alors que moi je n'en ai qu'un. Je suppose que tu as trois capteurs a l'ecran ? 1 T° et Hygro puis 1 T° seul et 1 Hygro seul vu les curl.



Pour monitorer le CPU et la RAM :

- Dans le menu "dispositif" il y a des lignes de la "motherboard" tu cliques sur la petite fleche verte pour creer le dispositif qui correspond au CPU et à la RAM. Ca va te creer 2 capteurs qui seront dans l'onglet "mesure", un petit clic sur l'etoile jaune et tes capteurs seront sur la page d'accueil. Tu auras la charge en temps reel exprimée en %.



A+

  • Like 1

Share this post


Link to post
Share on other sites
LairDesVosges

J'ai 3 IDX mais une seule sonde DHT22. Or, si je veux récupérer la température ou l'humidité pour m'en servir dans l'éditeur de code, je suis obligé de séparer les valeurs, sinon la variable me renvoi un truc du genre TT;HH;X et je ne sais pas comment faire pour extraire la valeur qui m'intéresse de cette chaine dans Domoticz. J'ai donc eu l'idée de faire 3 capteurs virtuels et ça marche.



Pour ce qui est de l'usage du CPU (merci de m'avoir indiqué comment faire), voilà ce que ça donne sur les 24 dernières heures :

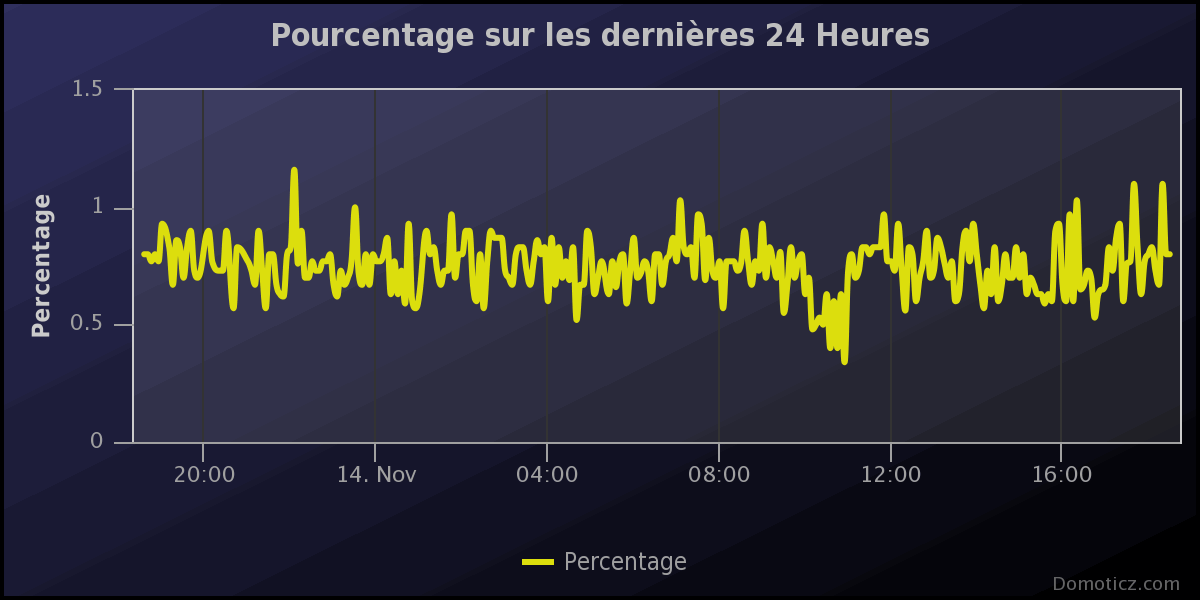

CPU :

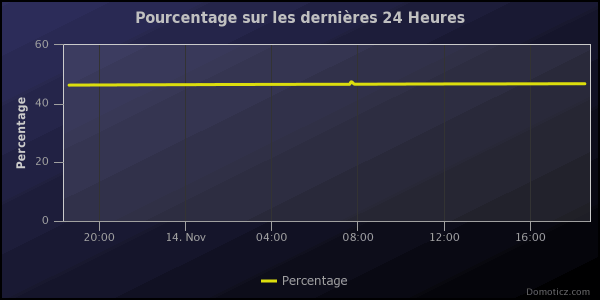

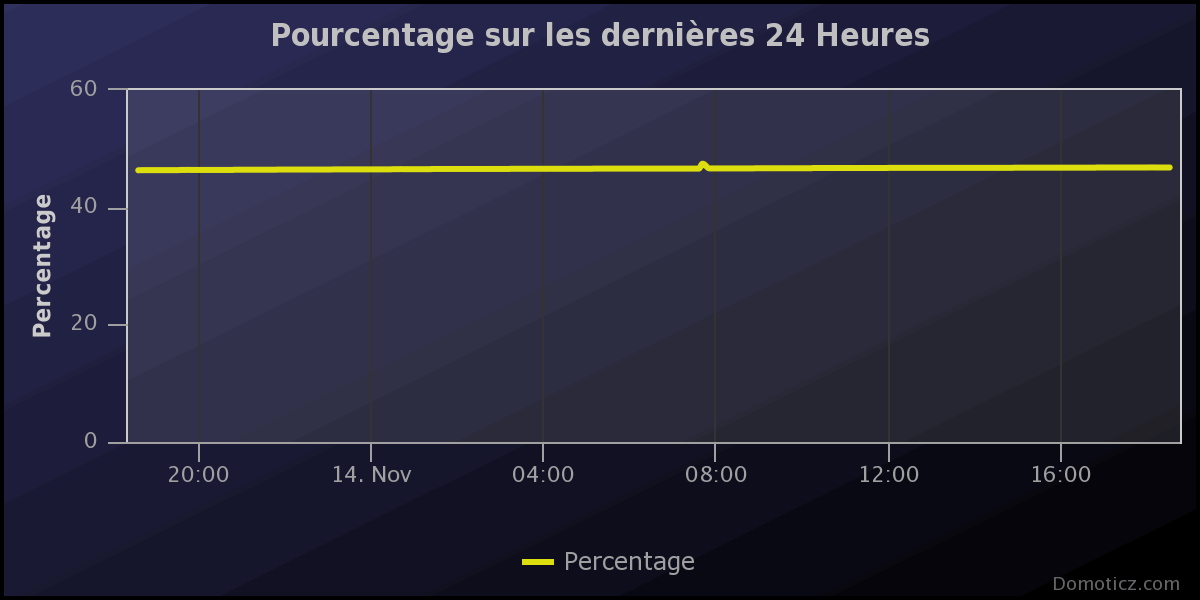

Memory usage :


Le petit téton à 8h correspond à une connexion SSH quand j'ai été copier le code pour le coller ci dessus.



Donc, à priori il n'y a pas de grosse surcharge lors de la mesure de la sonde DHT



LADV

Edited by LairDesVosges

Share this post


Link to post
Share on other sites
sqylab

Magnifique "flat liner" comme j'aime ! Mais ce n'est pas mon cas ...

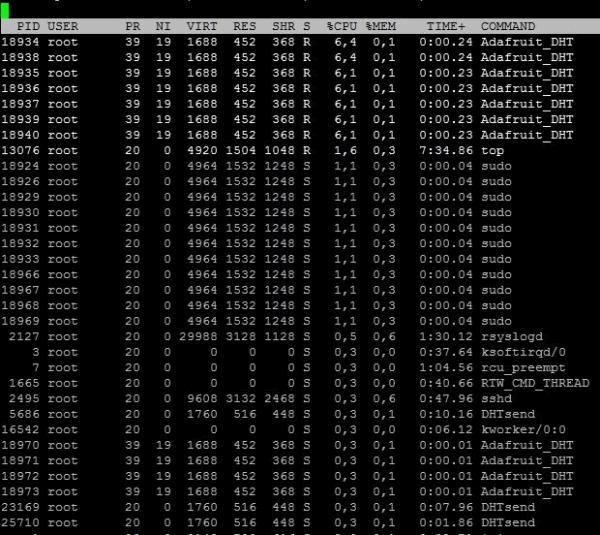

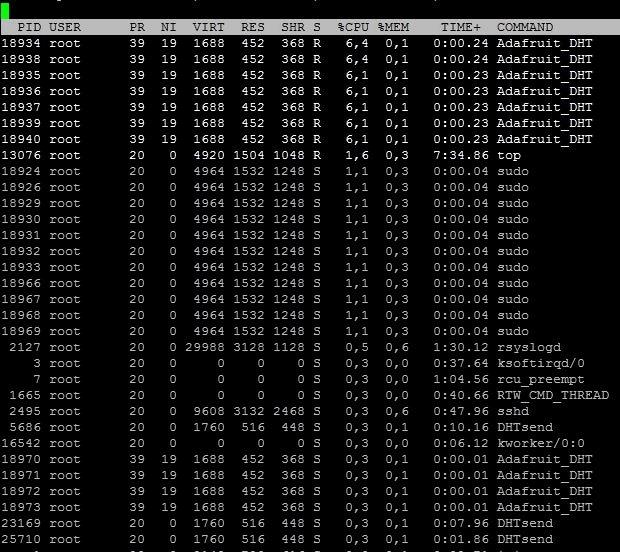

En creusant un peu plus, avec la commande "top" sous la CLI je vois bien que j'ai plusieurs processus DHTsend et ADAFRUIT qui se cumulent. Je pense que des erreurs de lecture de la sonde entraine des processus qui s'ajoute.



Tu en penses quoi ?






Je  vais essayer un "kill all" pour voir.

  • Like 1

Share this post


Link to post
Share on other sites
LairDesVosges

Hej,



oui, tu as l'air d'avoir un problème avec la sonde, moi je n'ai rien de tout ça.



J'ai bien regardé, avec top, je n'ai vu aucun processus DHT se lancer, juste le cron appelant le script lançant la mesure de la sonde.



Je fais une mesure toutes les 5 minutes avec le code que j'ai posté hier. Comment fais-tu ? Comme dit plus haut, je lance un script via le cron, mon script étant enregistré sous /home/pi/scripts. Je ne me sers pas de Domoticz pour lancer le script mais je crois comprendre que tu le fais.



Sinon, c'est peut être ta sonde qui déconne. Les soudures sont-elles bien faites, le câblage est-il propre ? J'ai l'impression que c'est un peu sensible comme système et que des mauvais contacts peuvent faire planter les mesures et les scripts. (mais ce n'est qu'une impression, je ne suis pas assez calé dans ce domaine pour en tirer des conclusions définitives !)



A ce propos, sur mon précédent système, beaucoup plus manuel, j'enregistrais le résultat des mesures dans un fichier log que j'importais ensuite sur Excel. J'avais en moyenne 1 ou 2 fois par jour une mesure aberrante qui faisaient des pics dans les graphiques. J'ai remarqué qu'avec Domoticz, ces pics n'apparaissent plus. Est-ce que tu as remarqué cela aussi ?



LADV

Edited by LairDesVosges

Share this post


Link to post
Share on other sites
sqylab

Hej,



oui, tu as l'air d'avoir un problème avec la sonde, moi je n'ai rien de tout ça.



J'ai bien regardé, avec top, je n'ai vu aucun processus DHT se lancer, juste le cron appelant le script lançant la mesure de la sonde.



Je fais une mesure toutes les 5 minutes avec le code que j'ai posté hier. Comment fais-tu ? Comme dit plus haut, je lance un script via le cron, mon script étant enregistré sous /home/pi/scripts. Je ne me sers pas de Domoticz pour lancer le script mais je crois comprendre que tu le fais.



Sinon, c'est peut être ta sonde qui déconne. Les soudures sont-elles bien faites, le câblage est-il propre ? J'ai l'impression que c'est un peu sensible comme système et que des mauvais contacts peuvent faire planter les mesures et les scripts. (mais ce n'est qu'une impression, je ne suis pas assez calé dans ce domaine pour en tirer des conclusions définitives !)



A ce propos, sur mon précédent système, beaucoup plus manuel, j'enregistrais le résultat des mesures dans un fichier log que j'importais ensuite sur Excel. J'avais en moyenne 1 ou 2 fois par jour une mesure aberrante qui faisaient des pics dans les graphiques. J'ai remarqué qu'avec Domoticz, ces pics n'apparaissent plus. Est-ce que tu as remarqué cela aussi ?



LADV

Salut,



Merci pour les infos, je vais explorer une piste que tu m'as indiquée concernant le dossier du script DHT. Je vais également verifier la partie cablage mais je pense pas avoir de faux contact. Je crois vraiment plus a un pb software.

A contrario, avec ce que j'avais fait, je n'avais pas ce soucis meme avec un cron toutes les 5 mns alors que là, je l'execute toutes les 20 mns .. Et ça fait tout monter dans les tours !



Sinon, pour parler d'autre chose, hier soir j'ai testé un relais 25A SSR. Le GPIO actionne bien la bete... Quelques images et details techniques a venir.



A+

Share this post


Link to post
Share on other sites
Saul Goodman

Salut,



Merci pour les infos, je vais explorer une piste que tu m'as indiquée concernant le dossier du script DHT. Je vais également verifier la partie cablage mais je pense pas avoir de faux contact. Je crois vraiment plus a un pb software.

A contrario, avec ce que j'avais fait, je n'avais pas ce soucis meme avec un cron toutes les 5 mns alors que là, je l'execute toutes les 20 mns .. Et ça fait tout monter dans les tours !



Sinon, pour parler d'autre chose, hier soir j'ai testé un relais 25A SSR. Le GPIO actionne bien la bete... Quelques images et details techniques a venir.



A+

bonjour, les gars



si possible faire un petit recap du matos et installes nécessaire à mettre en place ex: domoticz et gpio du rpi



par avance merci pour le travail effectué

Share this post


Link to post
Share on other sites
sqylab

bonjour, les gars



si possible faire un petit recap du matos et installes nécessaire à mettre en place ex: domoticz et gpio du rpi



par avance merci pour le travail effectué



Salut à toi.



Oui c'est possible de faire une recap prochainement. Maintenant étant donné que l'initiateur du sujet devait le faire, je n'avais pas bougé jusque là. Je pense pas etre le mieux placé, j'ai encore quelque soucis à regler ..

Share this post


Link to post
Share on other sites
sqylab

 je lance un script via le cron, mon script étant enregistré sous /home/pi/scripts.

Je crois que ça a solutionné mon problème .. Je vais prendre un peu de recul avant de crier victoire, mais ça a l'air pas mal. Le CPU plafonne a 2 % depuis plusieurs heures, le relevé est mis a jour toutes les 10 mns et en faisant un "top" je n'ai plus de process DHTsend/Adafruit qui stagnent et se cumulent.. A suivre. En y reflechissant, le fait de mettre le DHTsend dans le rep scripts de domoticz doit l'executer trop souvent et en plus le cron que j'avais mis en place devait en rajouter coté surcharge et erreur de lecture de la sonde que ça occasionnait.

Merci a toi LADV

Share this post


Link to post
Share on other sites
LairDesVosges

Salut,



j'ai passé mon après-midi à écrire un tuto sur ce que j'ai fait : c'est par ici :

https://www.cannaweed.com/topic/190528-jdb-tuto-comment-g%C3%A9rer-son-placo-avec-un-raspberry-pi-et-domoticz/



LADV


Je crois que ça a solutionné mon problème .. Je vais prendre un peu de recul avant de crier victoire, mais ça a l'air pas mal. Le CPU plafonne a 2 % depuis plusieurs heures, le relevé est mis a jour toutes les 10 mns et en faisant un "top" je n'ai plus de process DHTsend/Adafruit qui stagnent et se cumulent.. A suivre. En y reflechissant, le fait de mettre le DHTsend dans le rep scripts de domoticz doit l'executer trop souvent et en plus le cron que j'avais mis en place devait en rajouter coté surcharge et erreur de lecture de la sonde que ça occasionnait.

Merci a toi LADV

Ben écoute, si ça fonctionne :)



Cette discution est bien intéressante en tous cas.



LADV

Share this post


Link to post
Share on other sites
sqylab

Je viens de lire ton tuto.. Bravo, tu n'as pas plaisanté !



Pour ceux qui veulent se lancer, il y a tout ce qu'il faut dans le tuto de LADV.

Share this post


Link to post
Share on other sites
LairDesVosges

Je viens de lire ton tuto.. Bravo, tu n'as pas plaisanté !



Pour ceux qui veulent se lancer, il y a tout ce qu'il faut dans le tuto de LADV.

Merci :)

Faut dire que nos discussions m'ont poussées à le faire.



LADV

Share this post


Link to post
Share on other sites
sqylab

Tant mieux si la stimulation réciproque a produit un tuto et fait progresser les protagonistes. C'est toute la magie d'internet..



Concernant les risques & dangers electriques, j'ai bien aimé le :

 Soyez plus malins que Claude François  :P => référence bien lointaine, je suis pas sur que tout le monde fasse le lien  :rire:

Edited by sqylab

Share this post


Link to post
Share on other sites
sqylab

Etant donné que la partie software s'est stabilisée, je vais pouvoir passer a la phase II.. Vu la taille reduite de mon coffret 20 x 25 cm et le choix d'integrer le rasp et son alim a l'intérieur, je ne peux rien lui ajouter.

Coffret master :


Par contre je peux facilement relier un second coffret, j'ai juste besoin d'une liaison pour les GPIO et j'ai deja une petite idée sur la question.



La maquette du second coffret :



Je profite de cette maquette pour tester deux sortes de relais SSR 25A achetés pas cher sur le net. Mes tests on été concluants, aucun bruit contrairement à la petite carte relais que j'ai utilisé dans mon coffret "master". Le rasp declenche bien le on et le off.

Afin de gerer la vitesse (et surtout le bruit) de mon intracteur et extracteur, deux des quatres prises auront chacune un variateur, ca fonctionne, c'est deja testé.

Theoriquement, avec ce type de relais, l'allumage d'un ballast devient possible sans risquer le feu .. Je ferais des tests plus tard, je vais d'abord finir la connectique entre les deux boitiers.



A+

Edited by sqylab
  • Like 1

Share this post


Link to post
Share on other sites
Philsmile

Bonjour sqylab,



C'est bien propre tout cela, cela fait plaisir. Je serais bien intéressé par le montage de ton second boitier (variateur intra/extra) et j'aimerais bien connaître les variateurs que tu as pris. Si tu avais un lien, cela sera sympa.



Excellente journée,



Philsmile

Share this post


Link to post
Share on other sites
wared quality

Theoriquement, avec ce type de relais, l'allumage d'un ballast devient possible sans risquer le feu ..



salut,



je te confirme que ce type de relais fonctionne parfaitement avec les ballast ferromagnetiques, je test le 600w depuis un moment...

j'ai aussi un chauffage electrique de 2000w branché dessus occasionellement pour les periodes froides

Share this post


Link to post
Share on other sites
sqylab

Bonjour sqylab,



C'est bien propre tout cela, cela fait plaisir. Je serais bien intéressé par le montage de ton second boitier (variateur intra/extra) et j'aimerais bien connaître les variateurs que tu as pris. Si tu avais un lien, cela sera sympa.



Excellente journée,



Philsmile

Salut Philsmile,



Voila le site ou j'ai acheté mes variateurs, c'est venu de Honk Kong avec 15 jrs de délai environ. Concernant le montage, il y a un bornier IN et un OUT. Je rentre d'abord le 220v dans le variateur, ensuite sur les cables de sortie, je coupe la phase avec le relais SSR et le neutre va directement a la prise.



A+

Edited by sqylab
  • Like 1

Share this post


Link to post
Share on other sites
sqylab

salut,



je te confirme que ce type de relais fonctionne parfaitement avec les ballast ferromagnetiques, je test le 600w depuis un moment...

j'ai aussi un chauffage electrique de 2000w branché dessus occasionellement pour les periodes froides



Merci pour l'info !

  • Like 1

Share this post


Link to post
Share on other sites
OneGrow

Merci beaucoup de vos travaux et de ce projet !

J'y pensais récemment, exactement ce qu'il faut !

Bravo, rien à dire.

:cool2:

Share this post


Link to post
Share on other sites
Philsmile

Merci skylab pour ton lien (eachbuyer, je connais bien). Une dernière question : tu utilises quoi comme intra et extra ?



;)

Share this post


Link to post
Share on other sites
sqylab

tu utilises quoi comme intra et extra ?



;)



Actuellement je n'utilise que deux sunons en guise d'intra et d'extra. Je n'ai pas besoin de plus.

je suis curieux aussi de voir si je peux caler mon 1100m3/h dessus...



Quelles sont les indications de puissance de ton extracteur ? Tu fais référence a quoi ? aux relais SSR ou aux variateurs ?

Share this post


Link to post
Share on other sites
wared quality

je parlais des variateurs bien sur, mon extra est un classique RVK qui doit faire un peu moins de 200w, pas de soucis pour le SSR



j'en profite au passage pour savoir si quelqu'un à deja vu ce type de variateur controllable par le RPi?

Edited by wared quality
