Gen

GDW#5 Growduino Shield pour MEGA2560 + LCD 4x20 en open source. [TERMINE]

Recommended Posts

Minus

Salut et donc dans sa cas la sa me ferait combien a peut près

Pour cette configue :

PS: sans : ec, pH pas besoin en terre organique ! ! ! !

Bon grow!!!

Share this post


Link to post
Share on other sites
Gen

re:



Heu je crois qu'il y a maldonne..

Le shield sert à faciliter la vie des gens au niveau électronique, il est fourni tel quel, à l'utilisateur de programmer l'arduinoet d'ajouter ce qu'il veut.

Les classes et un code exemple d'utilisation sont contenus dans ce fil de discussion. A vous de faire le reste.

PS : le pH et l'EC ne sont pas inclus dans ce shield, mais l'utilisateur peut les rajouter si nécessaire via le bus I2C



++

GEN

Edited by Gen
  • Like 1

Share this post


Link to post
Share on other sites
Minus

Salut, a voilà j'ai encore pas tout

Suivie c'est pas faute d'essayer ! ! !

Donc en faite faut rajouté un module

De contrôle sur le bus i2c et un dht22

Sur les pin libre , OK mais c'est quoi sa???

C'est plug and play au moins???

Pour le code c'est un copier coller en gros???

Désolé pour toute ses question mais tes sujet

M'intéresse même si je comprend pas toujours tous!!!

Bon grow!!!

Share this post


Link to post
Share on other sites
Gen

Re:



Plug and play ???



Aux vues de tes questions, désolé, mais je crois que tu n'as pas les connaissances minimum requises pour te lancer dans ce projet.



il faut s'y connaitre une chouille en programmation, va voir le code que j'ai mis à dispo, pour te faire une idée.



++

GEN

Share this post


Link to post
Share on other sites
Minus

Salut ,

Oui j'ai vue le code , après si j'ai compris ce fameux code est

Le programme qui lui serras contenue dans la sd card

(Je pense que c'est a copier a la racine)^^

Ou dans un certain répertoire et le plus facile doit être

De le faire en invité de commande jusque la tout va bien pour moi!!!

Quand au 2 élément a ajouté , (module de contrôle + dht22)

Quand je dit plug and play c'est sans soudure juste de la connectique

Genre nappe .... Et de la configuration dans le dît programme !!!

@+++ bon grow!!!!

Share this post


Link to post
Share on other sites
Gen

SD card, répertoire ??? il n'y a pas de SD card sur le shield.



Je crois que tu confonds un arduino et un raspberry



Le programme est chargé dans la mémoire du processeur de l'arduino.

C'est à l'utilisateur de faire cela via son PC et un environnement de développement tels que le GUI arduino, ou sublime text

Tous les accessoires supplémentaires seront connectés sur les pins entrées/sorties de libres sur l'arduino via des câbles Dupont.









https://eskimon.fr/ebook-tutoriel-arduino



++

GEN

  • Like 1

Share this post


Link to post
Share on other sites
Minus

Salut donc selon toi en coup en matos y en a

Pour combien pour faire ce que je veut faire

Sans parlé du programme ( code a écrire )

Seras il fourni dans un boîtier ? ? ?

@+++ bon grow!!!

Merci pour la vidéo et le lien sa va m'eclairais!!!!

Share this post


Link to post
Share on other sites
Gen

re :



Je pense que tu devrais relire ce fil de discussion, car tout y est expliqué.

Je ne fournis que le coeur, la mise en boite est de votre ressort.





Dans ton cas et pour faire court :



Soit tu prends 2 proto

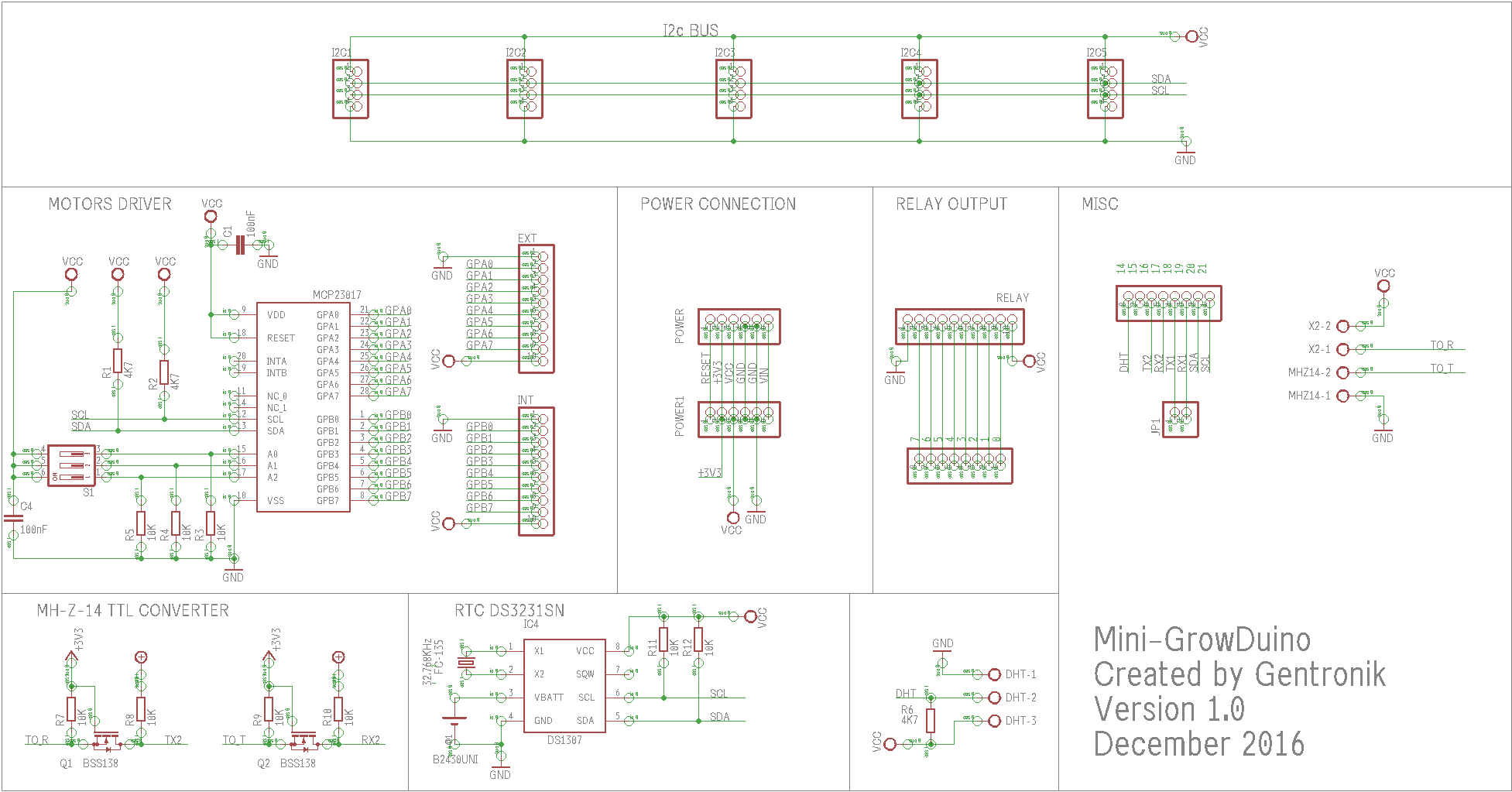

Soit tu prends 1 shield mini-growduino et tu le programmes toi même

Soit je te développe un truc sur mesure suivant ton cahier des charges.



++

GEN

Share this post


Link to post
Share on other sites
Minus

Re OK qu'elle est selon toi la meilleur solution

Et surtout la moins *onéreuse !!!

@+++ bon grow!!!

*je pense la 2 1shield mini + les équipement supplémentaires dont:j'ai besoin le module de contrôle et le dht22 + programmation

PS: pourrais tu fournir le tout monter et programmé dans un boîtier avec prise .... Et a quelle prix!!!!

Share this post


Link to post
Share on other sites
Gen

Afin de ne pas polluer ce fil, je t'ai MP



++

GEN

Share this post


Link to post
Share on other sites
Gen

Platines V1.2 envoyées en production



++
GEN

Share this post


Link to post
Share on other sites
Gen

Platines réceptionnées aujourd'hui.

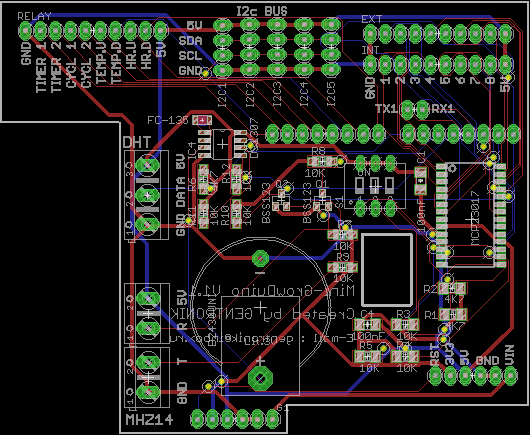

Donc voici les platines version définitive.



Je réaliserai le montage ce WE et vous posterai des tofs et la petite vidéo qui va bien avec.





++

GEN

Edited by Gen

Share this post


Link to post
Share on other sites
Gen

Salut à tous.



Voici le shield terminé



épaisseur circuit : 2oz

contacts plaqués or






Et le voici placé sur l'arduino.






PROJET TERMINE

Voila de quoi gérer une salle complète :-)

prix de revient :

shield seul = 80€

arduino + shield = 100€

arduino + shield + DHT22 + MH-Z14 + écranLCD 4x20 = 150€





A suivre : la vidéo DEMO



++

GEN

Edited by Gen
  • Like 1

Share this post


Link to post
Share on other sites
AzZKing

Rebonjour Gen, il y aurait t'il une possibilité de n'acheter que le shield ? Si oui à combien exactement ?

Share this post


Link to post
Share on other sites
Gen

yop..



oui, 80€ + fdp



++

GEN

Edited by Gen

Share this post


Link to post
Share on other sites
Gen

La petite vidéo...





Amusez-vous bien !



++

GEN

  • Like 2

Share this post


Link to post
Share on other sites
Viker

Bonjour Gen,



beau travail, bravo.

Peux-tu en dire plus sur la version suivante que tu veux développer? Quels seront les ajouts/changements ?



a+



Viker

Share this post


Link to post
Share on other sites
Gen

yop.



Merci Viker



Le second shield sera dédié à l'arduino DUE et pilotera un écran TFT7" tactile toujours en code open source

Ce sera un peu plus compliqué à programmer.



++

GEN

Edited by Gen

Share this post


Link to post
Share on other sites
rotavap'

Salut Gen,

Bravo pour ton travail, c'est très propre, pro, et ça va en aider beaucoup d'entre nous.

Quelques questions tout de même :

Si on souhaite faire un boitier, faut-il souder les câbles dupont pour éviter tout problème lors de la manipulation du boitier ?

Toujours dans l'optique de faire un boitier, l'alimentation des appareils de puissances (ballast, moteurs, pompes,...) sera probablement unique (une seule entrée en 220V qui se divise en x sorties pour x appareils, je ne sais pas si je suis clair), quel est la limite maximale de puissance à ne pas dépasser pour éviter tout risque ?

Merci encore du partage,

A+



Rota

Share this post


Link to post
Share on other sites
Gen

Salut Rotavap



Merci ptit père ;-)



Souder... perso moi je ne le ferai pas, j'utiliserai plutôt un pistolet à colle. c'est plus simple à enlever.

tu fous la platine au congel dans un sac hermétique, au bout d'une heure, tu retires la colle facilement, elle casse comme du verre.





la puissance dépend de ce qui va tourner et du diam de fil utilisé pour câbler les relais

les relais font 10A max pièces.



Cela repond-t'il à ta question ?



PS : je préconise l’emploi d'un relais SSR pour les HPS. soit en direct sur l'arduino, soit en cascade sur le relais.



++
GEN

Edited by Gen

Share this post


Link to post
Share on other sites
meho222

Salut Gen,



Toujours intéressé par le mini growduino.  Quand pourra-t-on le commander?



Bravo encore pour ton travail.

Share this post


Link to post
Share on other sites
Gen

Salut Gen,



Toujours intéressé par le mini growduino.  Quand pourra-t-on le commander?



Bravo encore pour ton travail.





Yop

merci meho222



réponse : hier :-)



ils sont disponibles



++

GEN

Edited by Gen

Share this post


Link to post
Share on other sites
Gen

Il en reste 8.



je suis en train d'écrire un prog complet que je vous mettrai à disposition sous peu



++

GEN

Edited by Gen

Share this post


Link to post
Share on other sites
Viker

Bonjour,



j'attends ce prog afin d'avoir une base solide pour ensuite greffer mes modifications.



Merci Gen



A+

Viker

Share this post


Link to post
Share on other sites
Gen

Yop



Je suis en plein dedans pour le moment. j'ai utilisé un keypad 4x4 pour l'interface HM

J'écris le code de la manière la plus simple possible, sans pointeurs, car bcp de novices n'en maitrisent pas le principe.



Pour les gens ayant une plus grande expérience, vous pourrez aisément modifier tout cela



Quelques tofs pour patienter ..


















Comme vous pouvez le remarquer sur la première images plus haut, grâce au shield, tout est propre, pas de fils volant etc..

Tous les paramètres sont bien entendu mémorisés dans l'EEPROM



A bientôt pour la suite



++

GEN

Edited by Gen
