La RED Board.

Recommended Posts

Gen

Yop @Styki



aucune idée, je dois regrouper tous les prix de gros, tous les frais de port et dédouanement sur certains articles, prix à la production des circuits imprimés avec demande d’implantation des composants (car je ne vais plus passer ma vie à souder)



Il y aura bien entendu un prix de lancement pour les 10 exemplaires prévus pour CW ( je pense entre 300 et 400€ le circuit) après ce sera via ma société qui est en cours de réalisation, là bien entendu le prix ne sera plus le même. (prix de revient + montage des boîtier + bénéfice car faut bien assurer l'alimentaire + charges sociales + TVA + tout ce qui nous pourri la vie).



++

GEN

Edited by Gen
  • Like 1

Share this post


Link to post
Share on other sites
Gen

Re:



Je viens de faire mes calculs d'apothicaire. Le prix du circuit sera de 325€/pièce (hors frais de port) pour les 10 exemplaires de Cannaweed, toute la connectique + écran LCD 4x20 et les relais inclus.

L'écran nextion et les sondes sont à votre charge

J'estime le temps de développement et de réalisation à +/- 9 semaines dès que les 10 exemplaires seront commandés

Vous pouvez passer commande par MP dès à présent.



La RED Board est capable de gérer 2 salles indépendantes

Chaque salle contrôlera

1 x éclairage et/ou 8 canaux PWM 10V

1 x arrosage (tous types)

1 x humidificateur

1 x dessiccateur

1 x CO2

1 x Extracteur

1 x Intracteur



Chaque sortie de relais est dédoublé en SSR si vous désirez utiliser de grandes puissance

Le circuit est reprogrammable.

Il reste 8 entrées/sorties libres

L'alimentation est intégrée

Connectivité WiFi

Commande par écran tactile 7" ou 10

Relais montés sur socket



++

GEN

Edited by Gen

Share this post


Link to post
Share on other sites
Gen

Yop



FIN DE L'OFFRE LE 10 AOUT, je suis désolé mais je ne vais pas faire patienter les gens qui ce sont déjà manifestés jusqu'à ce que les 10 circuits soient commandés, de plus avec la montagne de travail qui m'attend, j'aurai de moins en moins de temps à consacrer.



Merci pour votre compréhension.



++

GEN

Share this post


Link to post
Share on other sites
Viker

Yop,



sur la red board il y a 4 entrées sondes température humidité?

1 sonde in et une sonde out pour la salle 1 et idem pour la salle 2?



++

Viker

Share this post


Link to post
Share on other sites
Gen

Yop @Viker



Non il y aura 1 AM2320 par salle (T° et Hr)

par contre il reste 8 I/O de libres, donc ceux qui veulent ajouter des sondes ou des capteurs peuvent faire tout ce qu'il veulent



++

GEN

  • Like 1

Share this post


Link to post
Share on other sites
Viker

Yop @Gen



Ok merci pour cette précision.

Du coup les 8 I/O libres ont des connecteurs de quel type sur la redBoard?



++

Viker





Share this post


Link to post
Share on other sites
Gen

Yop @Viker



tout en pinhead 2,54mm

8 x I/O directement de l'ESP32 (4,5,13,18,19,23,34,35) attention 34 et 35 ne sont que des entrées, ce sera expliqué dans le mode d'emploi



j'ai également rajouté de l'I2c

2x  GND

1x 3V3

1x SDA 3V3

1x SCL 3V3

1x 5V

1x SDA 5V

1x SCL 5V



++
GEN

Edited by Gen

Share this post


Link to post
Share on other sites
Gen

Yop

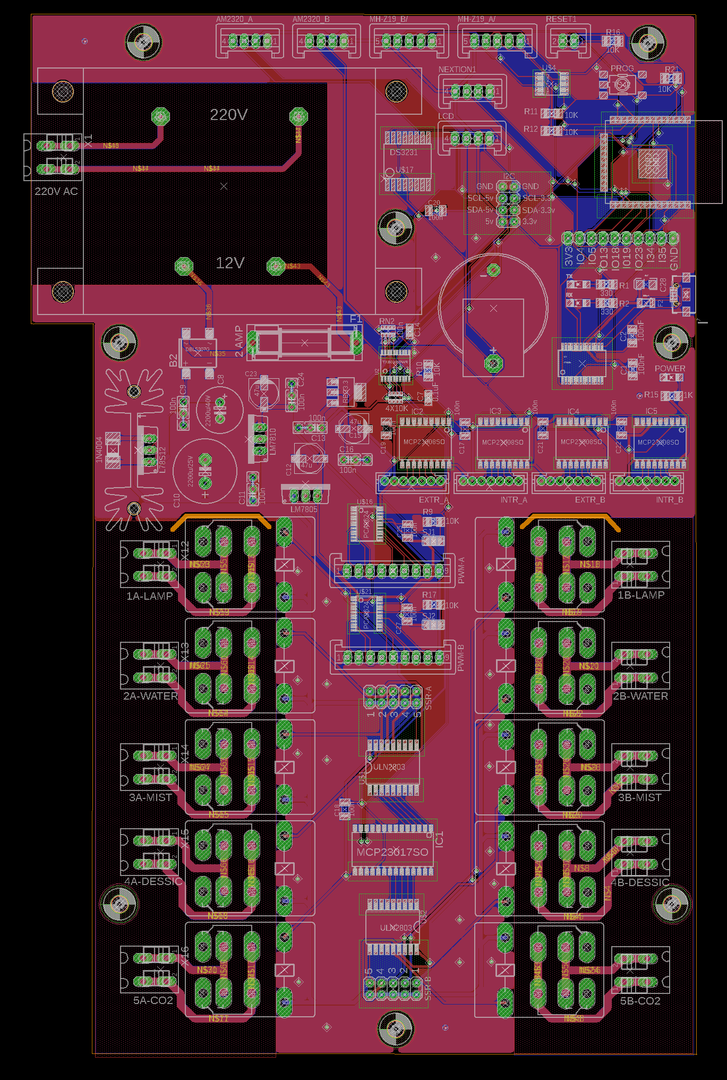

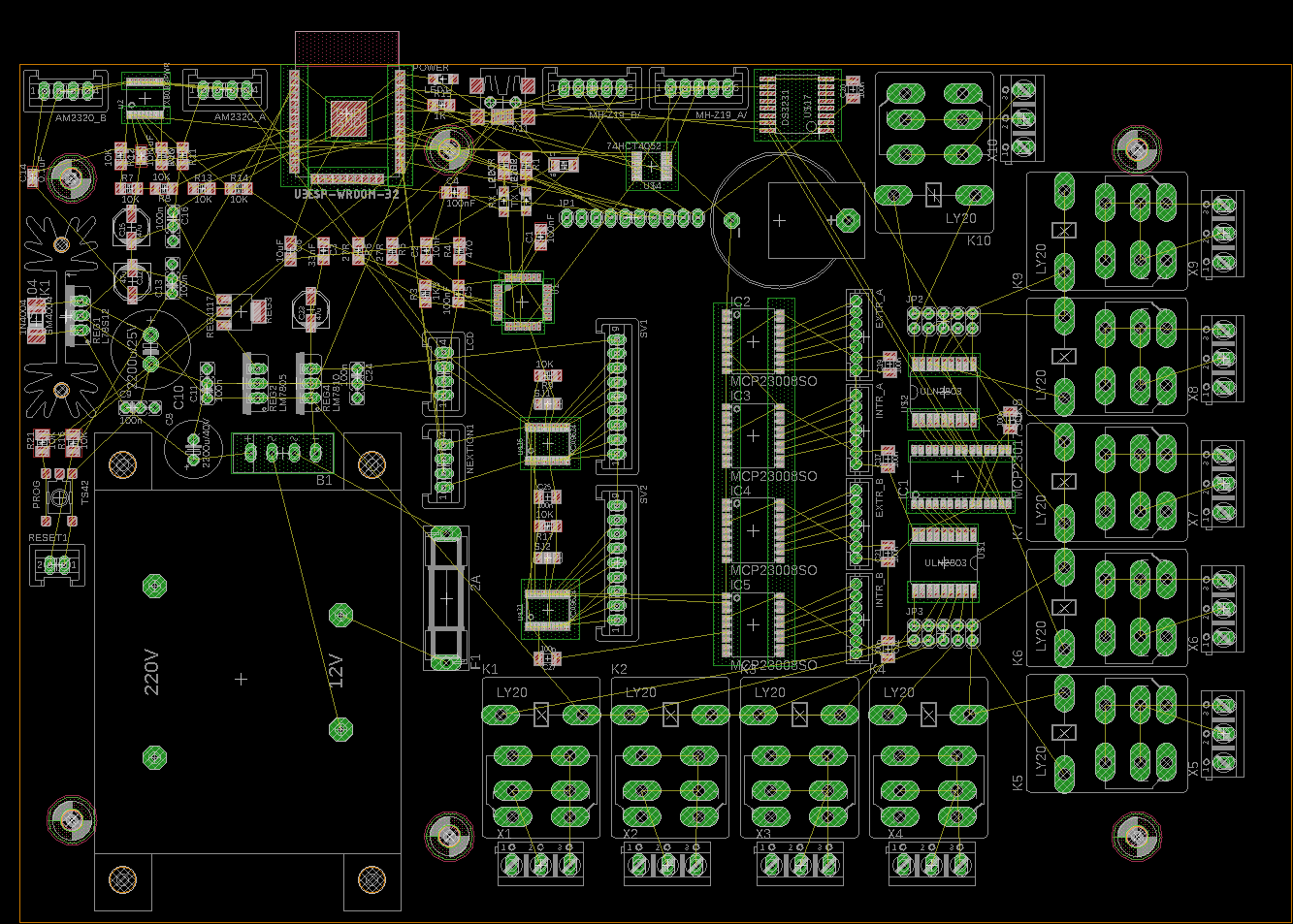

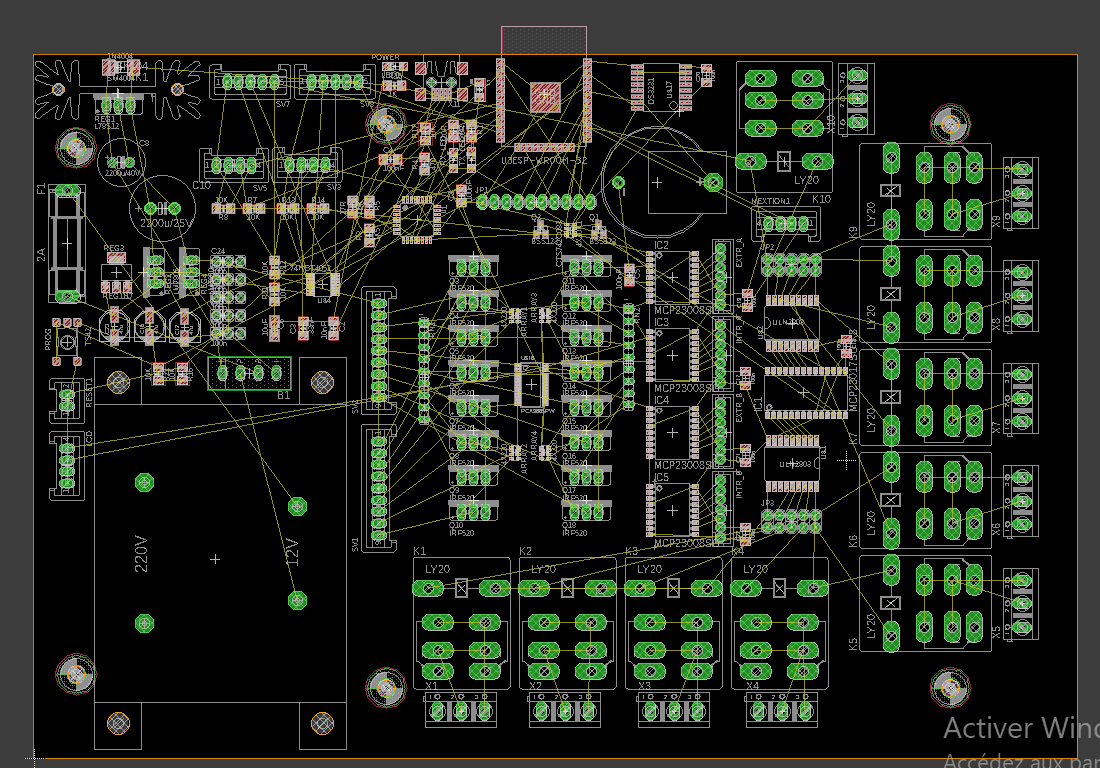

Circuit terminé, oui j'ai encore changé le précédent circuit, il ne me plaisait pas, et comme je suis un 'jusqu'auboutiste'.. ben voila..

(cliquez pour agrandir)




Dimension : 145mm x 225mm.

J'envoie en production le premier proto pour tests



Déjà 3/10 de commandés



++

GEN

Edited by Gen
  • Like 2

Share this post


Link to post
Share on other sites
Gen

Yop



Réception des circuits imprimés prévu pour mardi 28.

Je suis en train de commander les pièces un peu partout, je vous tiens au courant



++

GEN



  • Thanks 1

Share this post


Link to post
Share on other sites
Gen

Re:



4 sur 10 de commandées, il n'en reste plus que 6 de dispo



++

GEN





  • Like 1

Share this post


Link to post
Share on other sites
Gen

Yop



Toutes les pièces et composants ont été commandés, ils arrivent au plus tard 24 Aout (j'espère 2020 !)



++

GEN

  • Haha 1

Share this post


Link to post
Share on other sites
Gen

Re:



5 sur 10 de commandées, il n'en reste plus que 5 de dispo



++

GEN

Share this post


Link to post
Share on other sites
Gen

Yop



Comme j'ai un peu de temps, j'en profite pour vous expliquer la conception générale du circuit et ce qui m'a amené à faire ces choix

Commençons par l'alimentation, j'ai remarqué que les alimentations à découpage et en fonction du fabriquant peuvent générer beaucoup de bruit parasite.

Les alimentations des contrôleurs n'apprécient pas trop ce bruit, ce qui m'a poussé à équiper le circuit d'une bonne vieille alimentation standard qui a fait ses preuves dans le temps. Je n'ai pas lésiné sur les régulateurs ainsi que sur le nombre de condensateur, afin d'avoir les tensions de travail parfaites. (12v,10v,5v,3V3)

Au niveau reprogrammation, j'ai intégré directement sur le circuit le FT232 (l'interface USB TTL), afin de faciliter la tâche aux gens et être certain qu'ils ne détruiront pas le circuit par une fausse manipulation. Donc en cas de reprogrammation ou de personnalisation, un simple câble USB suffira.

Concernant les sondes et suite à mes tests (et à mon grand étonnement) les sondes AM2320 me semblent parfaites, permettant des distances plus grandes qu'avec les autres sondes de type I2c, mais comme la RED Board est dédiée à la gestion de 2 salles et que ces sondes ne possèdent qu'une seule adresse I2c, il y a conflit d'adressage.

Pour palier à ce problème, j'ai utilisé un circuit multiplexeur, c'est si vous préférez comme un aiguillage de chemin de fer, avec l'avantage de ne pas perdre le signal d'horloge indispensable au fonctionnement de tous les éléments I2c sur le bus de données.De cette manière je peux commander ce circuit directement en lui signifiant quel capteur doit faire la lecture.

Concernant les relais, j'ai opté pour des relais sur support, ne nécessitant pas de dessouder quoi que ce soit en cas de défaillance. Les relais sont à doubles contacts, ce qui permet de répartir l'intensité sur la fourchette et ainsi de pouvoir travailler avec de fortes charges (Max 10A) en évitant les fameux coups d'arc qui collent les relais.

Néanmoins chaque commande de relais est dédoublée sur des pins de disponibles pouvant recevoir tout autre relais (SSR ou mécanique) piloté en 12V.

Pour parler du processeur utilisé, ici un ESP32 double core, sa tension de service est de 3,3V et ne tolère pas les signaux TTL 5V, j'ai donc muni le circuit de convertisseur TTL bi-directionnel afin que toutes les sondes puissent travailler en 5V, cependant j'ai laissé une connectique de libre en I2c, une en 3,3V et une en 5V afin que les gens puissent utiliser et personnaliser le circuit à leur guise sans restriction matérielle. En ce qui concerne les I/O non utilisées du processeur, elles sont au nombre de 8 et sont disponibles via des pinhead sur le circuit. Pour l'horloge interne, j'utilise toujours mon bon vieux circuit DS3231 qui a fait ses preuves, il est muni d'une pile de sécurité pour ne pas perdre l'heure en cas de coupure de courant.

La gestion des moteurs se fera par calcul PID, et commandé par des MCP, ils sont au nombre de 4, apparemment je n'ai plus rencontré de problème de commutation suite à l'utilisation d'une alimentation stabilisée et de sondes fiables. Maintenant nous sommes tranquilles de ce coté là.

Pour les "LEDEUX", chaque chambre se verra attribuer 8 canaux PWM 10V. Les signaux seront générés par un circuit PCA9624 Indépendant les uns des autres, ce qui vous permettra de jouer avec les spectres lumineux comme vous l'entendez.

Pour pouvoir piloter tout type de circuit de contrôle des leds, certains ne sont pas mis hors service par un signal PWM 0, donc dans ce cas, il suffira de brancher les alimentations sur le relais dédié à l'éclairage.

J'ai également doté le circuit de 2 sorties écrans (1 LCD 4x20 pour les infos internes et 1 sortie pour l'écran tactile Nextion qui lui servira au paramétrage)

Le processeur ESP32 sera programmé avec un serveur WEB sur le core afin de pouvoir faire des interactions et des contrôles via son téléphone portable en WiFi.

Le circuit est également prévu en plus de la gestion de la température et de l'humidité, de gérer le CO2, cela pour chacune des salles

Je n'ai pas intégré dans le circuit, la gestion de la commande de chauffage ni de l'air conditionné, vu que généralement ces appareils possèdent leurs propres thermostats.

A part pour les I/O et le bus I2C, toutes les connectiques sont de type JST et ce afin d'éviter les mauvais contacts.



Voila les amis, en gros l'explication de ce circuit.

Si vous avez des questions, n'hésitez pas. Je suis là pour ça.

Comme d'habitude, le code source sera en OPEN SOURCE, afin que vous puissiez vous amusez à personnaliser la RED Board suivant vos goûts, ajout de sondes, de capteurs et que sais-je encore..



++

GEN

Edited by Gen
  • Thanks 3

Share this post


Link to post
Share on other sites
Gen

Yop



6/10 de commandés, plus que 4 de dispo



++

GEN

  • Like 1

Share this post


Link to post
Share on other sites
Gen

Yop



Je viens de recevoir mes circuits imprimés.. Ça a été plus long que prévu, mais bon c'est arrivé.

La face avant




La face arrière




Test mécanique, voir si tous les éléments se placent bien sur le circuit





Et le tout présenté dans le boîtier




Tout se ferme bien, Nickel !!




Il ne me reste plus qu'à attendre les composants pour pouvoir les souder



++

GEN

Share this post


Link to post
Share on other sites
Viker

Yop,



ça prend bien forme :)



++



Viker

Share this post


Link to post
Share on other sites
Gen

Yop @Viker



Tu m'étonnes, ca va être un beau gros BB

Merci pour ton com

++

GEN







Share this post


Link to post
Share on other sites
Gen

Yop



7/10 de commandées plus que 3 de dispo



++

GEN

Share this post


Link to post
Share on other sites
Gen

Yop



les 3 dernièrs sont partis.. Je m'attendais pas à un tel succès.

Je me tâte pour en recommander 10 cela dépendra de la demande, pour le moment il m'est impossible d'ouvrir ma société ici en Espagne, tout est bloqué avec le coronamescouilles.

Donc le cas échéant je pourrai continuer ici quelques temps



Bonne nouvelle, mauvaise nouvelle, qui peut savoir. ;-)



++

GEN

Edited by Gen
  • Like 3

Share this post


Link to post
Share on other sites
Gen

Yop



Comme j'ai un peu de temps à tuer, j'ai commencé le graphisme pour le fichier HMI du nextion




Je me demande bien ce que cela peut être comme feuille de plante en arrière plan ??



++

GEN

Share this post


Link to post
Share on other sites
JH63

Ola

Joli,

si j ai bien saisi pas de visu en temps réel sur le nextion tout ce passe sur le lcd



Je m'attendais pas à un tel succès.



Elles sont parties comme des petits pains

++

Share this post


Link to post
Share on other sites
Gen

Yop @JH63



les 2 sont en temps réels, mais le LCD ne fournira que des données internes, le nextion lui sert à la consultation; aux paramétrages et aux graphiques.

Effectivement, tout est parti vitesse grand V, mais vu mon expérience, quand les gens verront le projet avancer, ils vont se jeter dessus,

Les gens en ont rêvé, je vais exhausser leurs rêves



Si d'ici quelques jours j'ai encore des demandes, je lancerai une deuxième fournée, mais priorité sera donnée aux gens de la première vague



++

GEN

  • Thanks 1

Share this post


Link to post
Share on other sites
Gen

Yop



J'ai reçu quasi toutes les puces pour monter 1 circuit pour tests, je vais commencer le montage sous peu et faire toutes les mesures pour m'assurer qu'au

niveau électronique tout tourne .

Je vous reviens dès que cela prend forme, en attendant je continue la mise en œuvre du Nextion au niveau graphique

J'ai déjà reçu 1 demande en attente pour une RED Board, à 3 je passe commande d'une seconde fournée de circuits imprimés

Apparemment je ne recevrai mon certificat électronique pour les démarches administratives d'ouverture de ma société pas avant mi-septembre.. Je vais donc avoir

du temps de libre pour bricoler



++

GEN

Share this post


Link to post
Share on other sites
Gen

Yop



J'ai encore reçu des demandes, apparemment vous êtes nombreux à kiffer le projet, merci ça fait plaiz.

Je vais relancer une commande de circuits imprimés. Voila qui fera le bonheur des retardataires.



Les Red Board seront expédiées par ordre de réservation.



++

GEN

Edited by Gen

Share this post


Link to post
Share on other sites
Gen

Yop



Comme dit précédemment je taffe sur le graphisme (j'ai cela en horreur !)

La fenêtre principale est à 50% réalisée, un petit avant goût.




++
