Il y a 8 heures, Candidagrow a dit:

Salut ,

Une petite question sur les Vero29 : on peut les souder ou faut absolument passer par le câble molex parce que Kingbrite sont en rupture sur les câbles molex .

Merci

Yo tout le monde ,

Pour seulement quelle $ de plus de a les Vero "SE" c'est le système de connexion "wago" en gros tu glisse ton fil dedans et hop il et bloqué (fils rigide de préférence) après c'est vraie que le problème c'est qu'avec ces modèle la tu n'a pas toute les référence des vero dispo / en stock  , sinon effectivement en cas de non disponibilité des "molex" sur les modèle standard tu peut soudé mais la c'est a tes risque et pérille ( mauvais contacte / surchauffe , risque de touché le conducteur nue sous tension , ... )



Bon pétard  , et bonne fête a tous ;)

Link to post
Share on other sites

Coucou le peuple



Déjà merci à vous tous pour vos contributions dans cette partie du fofo et pour le partage de tout ça, vos discussions et argumentations, c'est vraiment super instructif, agréable à lire, c'est propre, merci :)

J'écrit ici au lieu d'ouvrir un post.



Voilà après avoir passé du temps à vous lire et à me faire ma petite idée sur l'éclairage par COB, je projette de monter mon panneaux à LED pour la floraison. Je travail dans l'électronique et ça me semble jouable.



Ayant démarré ma première culture que très fraîchement (JDC signature), j'ai commencé et je suis actuellement sous un panneaux Roleadro 300W (100 x 3W) 130 consommés) à 12 jours de 12/12 à ce jour. J'ai compris que trop tard que ce genre de panneau montrait vite ses limites malgré son prix attrayant. Après pour la cro j'en suis assez satisfait jusqu'ici, le spectre fort en bleu et rouge m'a fait de beaux buissons malgré un espace inter-nodal assez faible. Tout ça dans un temps raisonnable. Mais j'ai peur et je sais que le manque de pénétration lumineuse de ce genre de panneau ne permettra pas un rendement au top.



Ma principale problématique est que mon placo est assez fin en surface : 51x51cm. Seulement je dispose de plus de hauteur : 200cm, auquel on retire 30cm pour le FAC + Extra, ~20 cm pour la distance lampe-plante ainsi que 25cm pour les pots, ce qui laisse 125cm pour ma verdure.



Donc après recherches je pensais partir sur 1 à 4 Cree CXB 3590 avec un driver MW HLG-120H-C1400B. Je précise 1 à 3 car là est tout l'intérêt de mon post. J'ai conscience que augmenter la puissance lumineuse à saturation n'augmentera pas le rendement. Je sais qu'une seule CXB3590 pourrait rayonner du 50W pour tout mon placo, seulement j'aimerais savoir si en mettre 1 ou 2 supplémentaire et positionnée directement sous chacune de mes plantes (1 COB pour un pied) permettrait une meilleure pénétration lumineuse.



J'ai également pensé à une seule COB plus puissante, mais mon questionnement reste le même. En terme de budget je suis pas trop limité, je suis prêt à investir.



Dans l'espoir de vous lire :) A+

Edited by Raphiki
Link to post
Share on other sites

D'après ce que comprend il te faudrait a peux près 150w pour ton placo mais effectivement j'aurais tendance a faire comme toi 1 COB par plante ... ca c'est mon avis perso mais je suis un noob dans le domaine de l'éclairage je pense que des amis du fofo bien plus calé vont vite te répondre donc ne prend pas ma réponse en compte .... en gros j'ai parlé pour rien dire

Link to post
Share on other sites

Hello les ledeux,



Déjà merci aux initiateurs et aux participants de ce post, qui m'ont convaincu de passer par ce type de solution et du coup permis d'économiser pas mal d'argent.



@Raphiki@Lechef21

Vous soulevez une bonne question, j'ai opté pour un kit de chez kingbrite 200W de 4 x cxb3590 3500k DB bin que je devrais recevoir très bientôt, mon espace fais 120x60cm pour une hauteur de 150cm, et j'aimerai y mettre 8 pieds.

J'ai pris le kit de 4 car au début je pensais acheter une TGL 220 de chez Todogrowled qui à quasiment la même configuration et qui est justement recommandée pour cette surface.



Si je m'en tiens au guide de cette section, il faudrait entre 240W et 360W par rapport à ma surface et en voyant les installations de certains ici, en général de l'ordre 1COB/pied j'ai commencé à me dire que mon kit serait sans doute suffisant mais manquerait peut être un peu de puissance, spécialement en floraison.



Sachant que j'ai pris mon kit est dimmable,  j'hésite dans le futur à racheter un kit identique (ou presque, à réfléchir) et à réduire l'intensité de chaque kit pour avoir une lumière mieux répartie et avec un peu plus de sauce à balancer en floraison.



Du coup j'ai 2 questions:



-Comment déterminer le seuil de puissance au delà duquel la lumière est "perdue" c'est à dire plus utilisée de manière effective par la plante ?



-De manière pragmatique est ce que vous pensez qu'ajouter un second kit pourrait vraiment s'avérer bénéfique, ou que c'est "un peu de la branlette" ?



Bien à vous les smokers

Link to post
Share on other sites

Slt la communauté ! :plus:



erreux de vous annoncer la réception de ma commande (KingBrite sur Alibaba) en totalité et parfait état, le tout super bien emballé.

Je suis passé à travers la douane, donc le tout pour 386€



Jvous met qq toffs,



@++

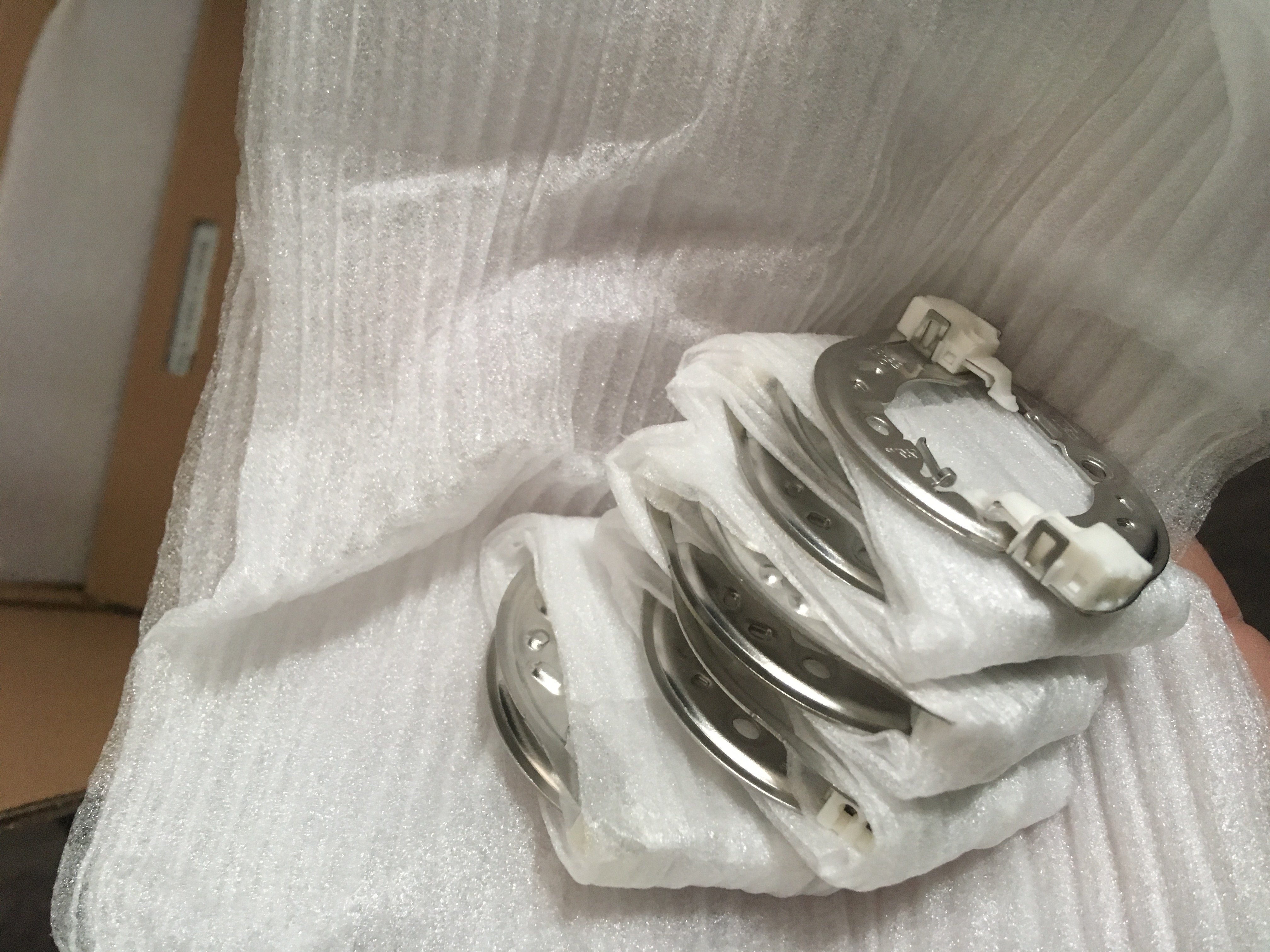

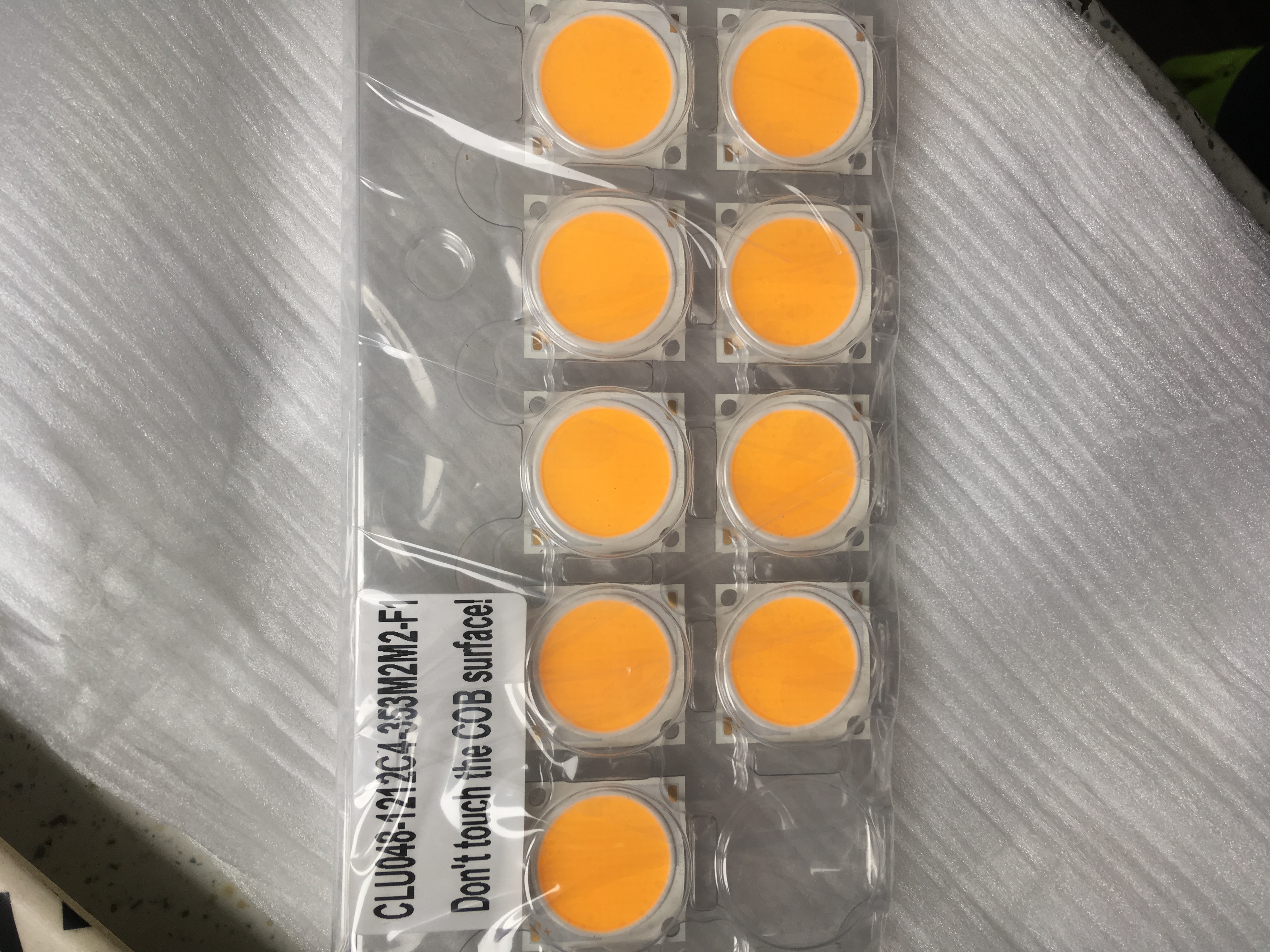

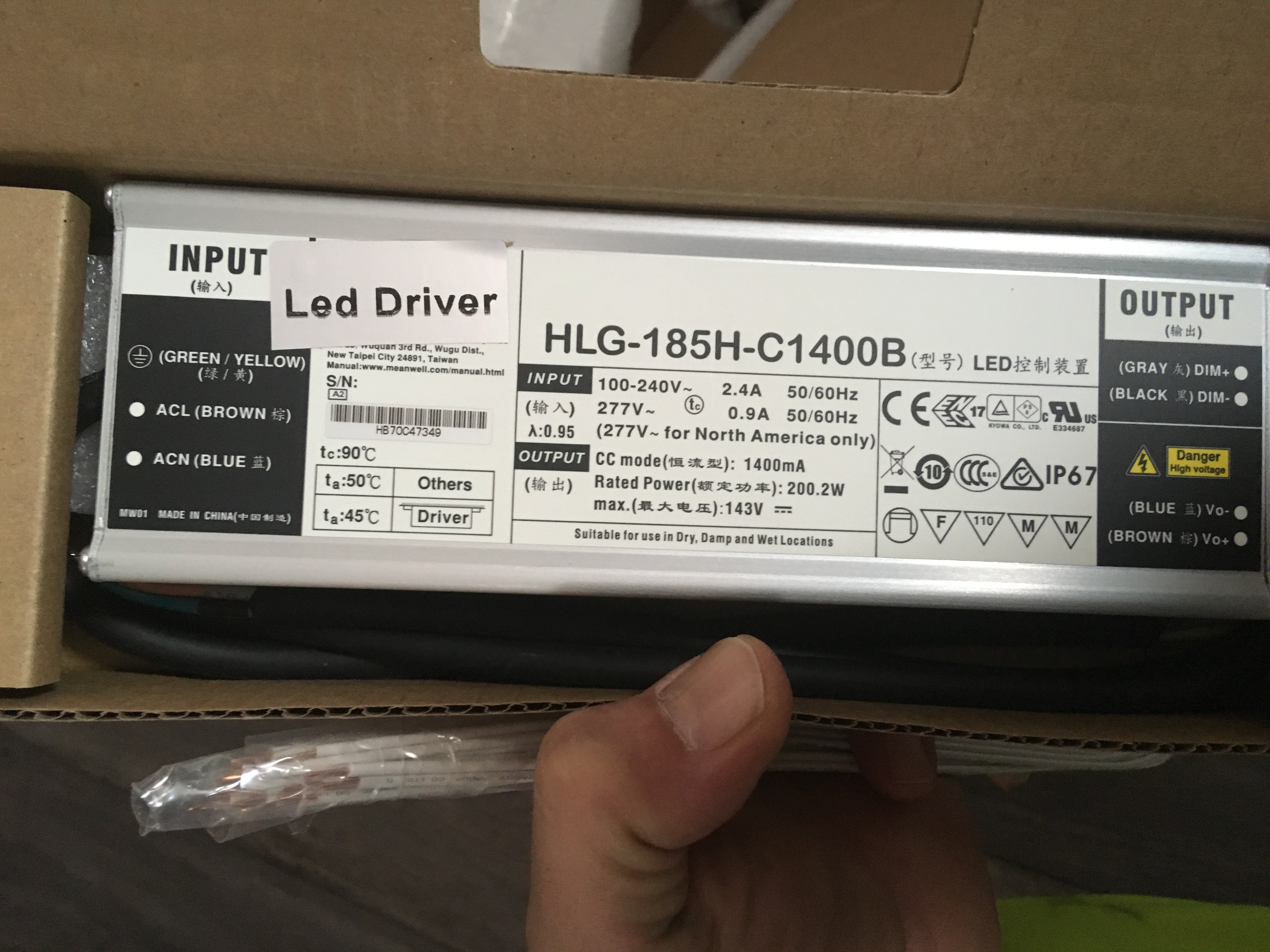

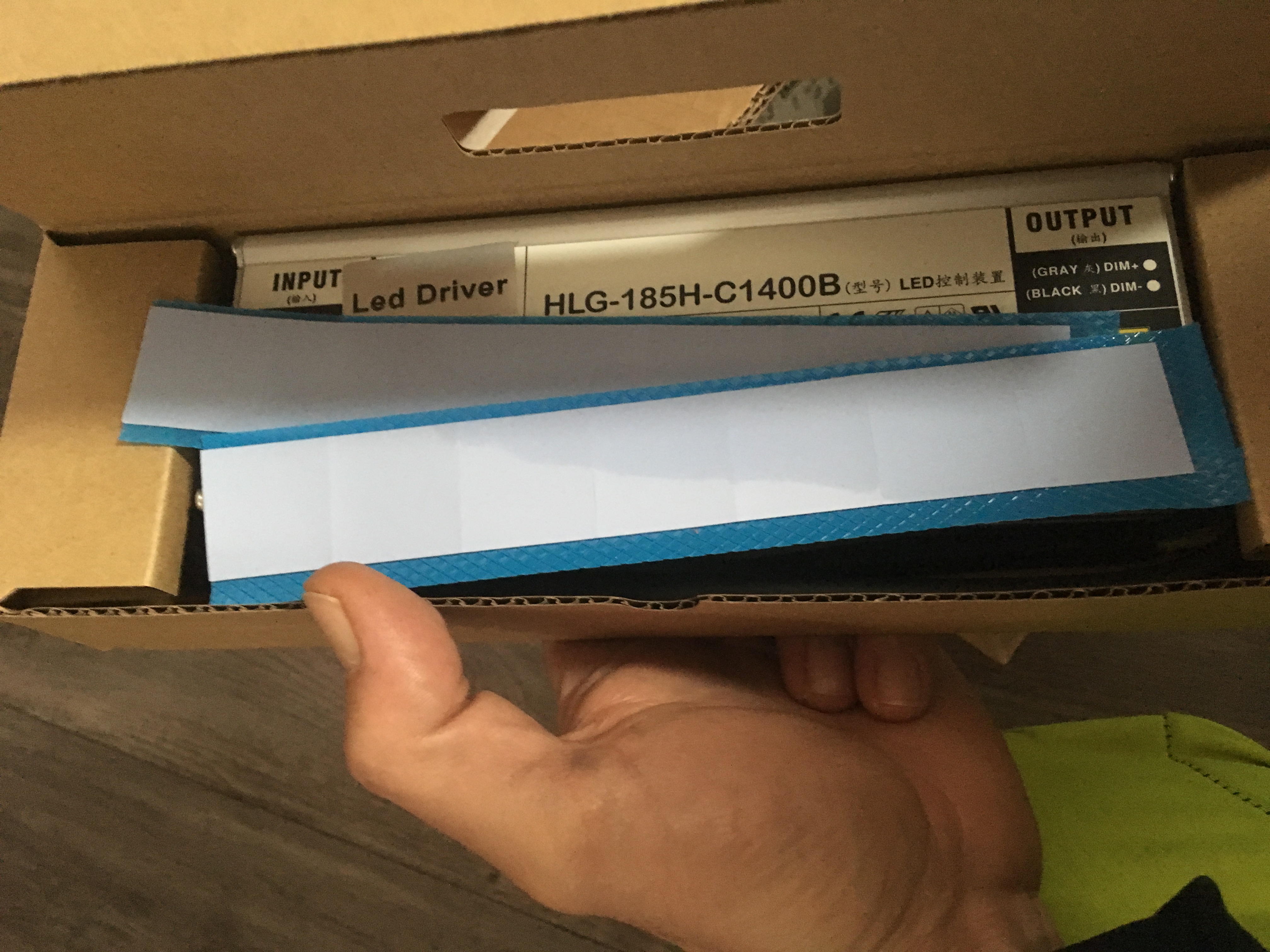

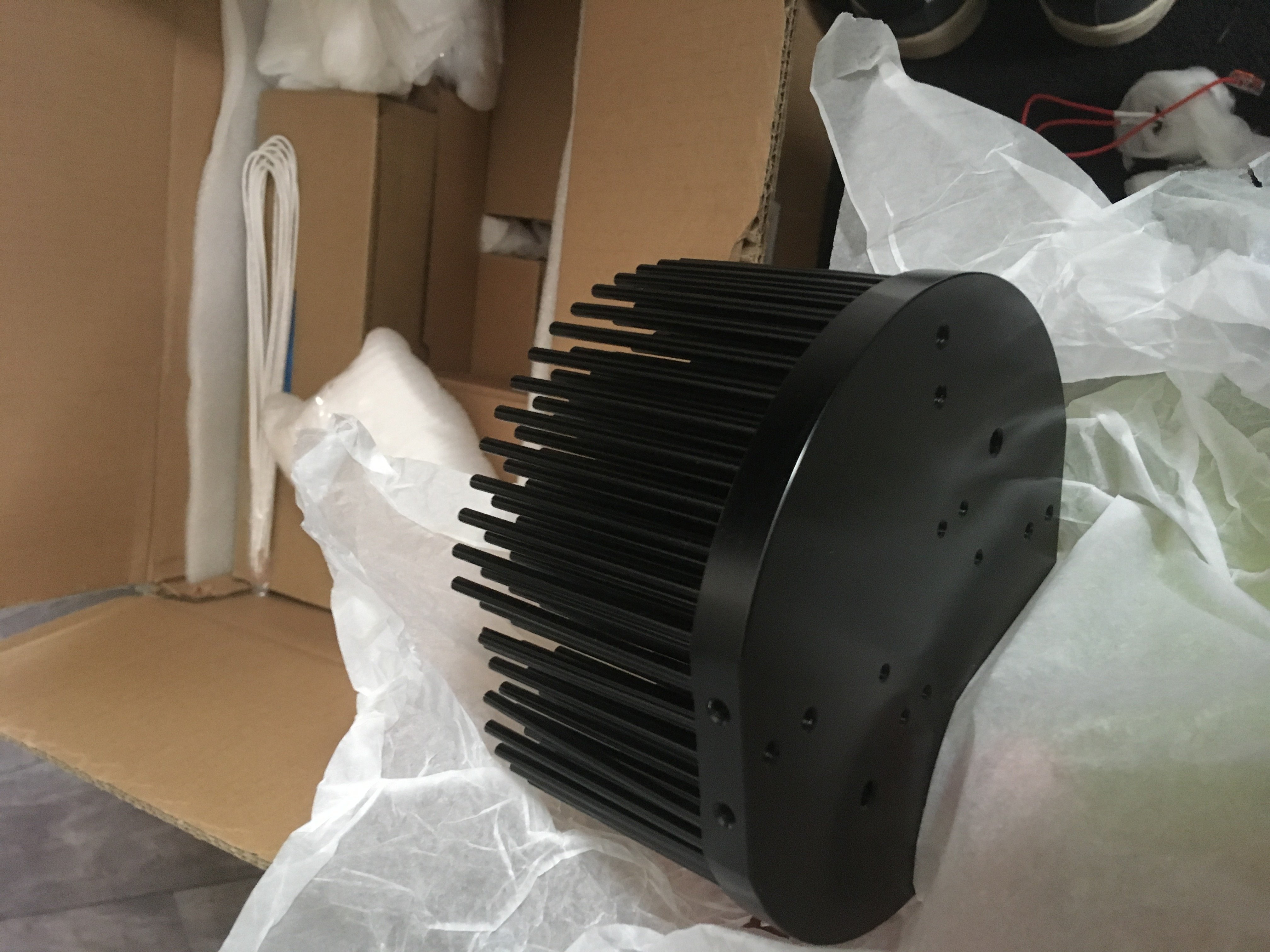

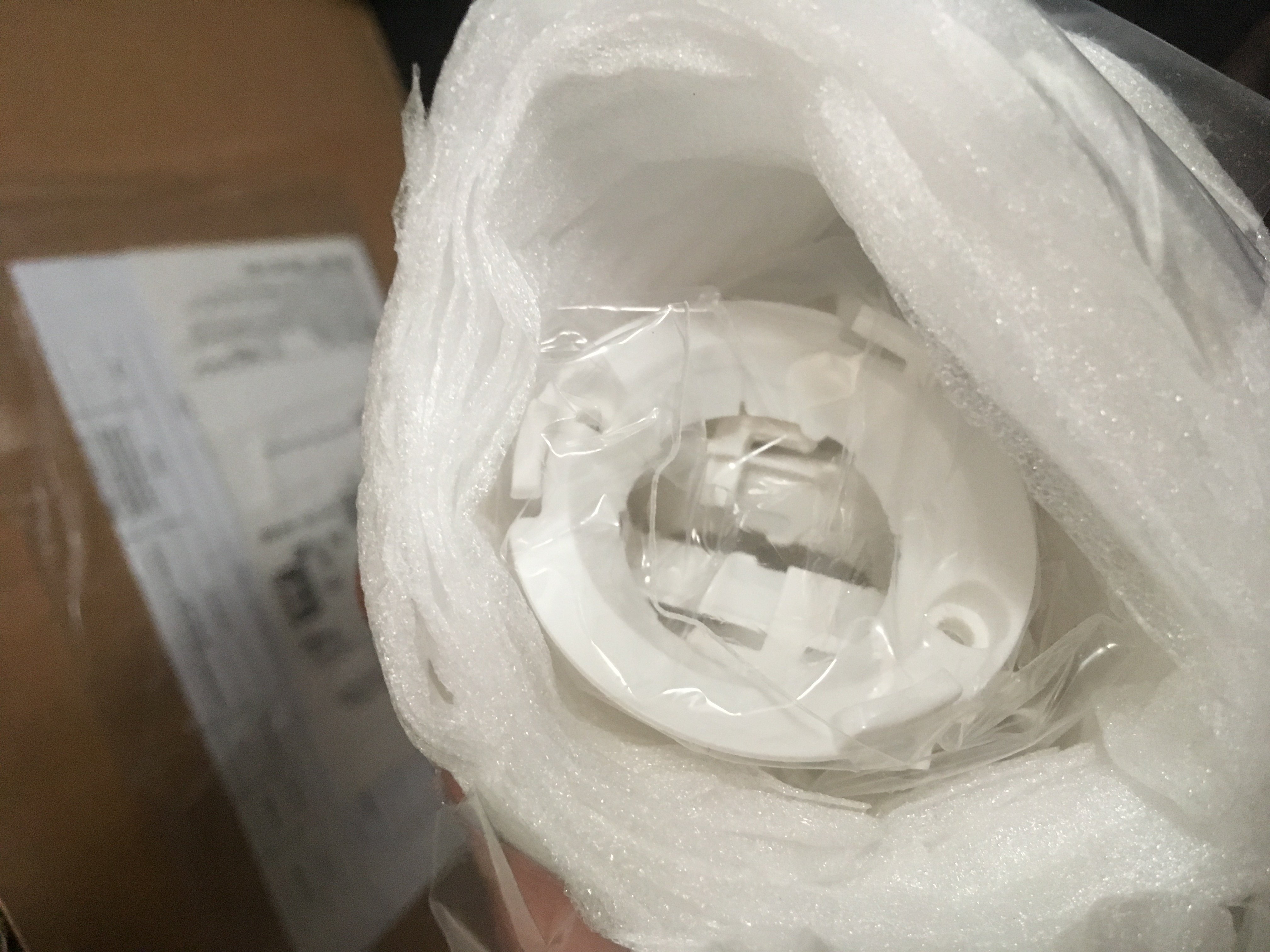

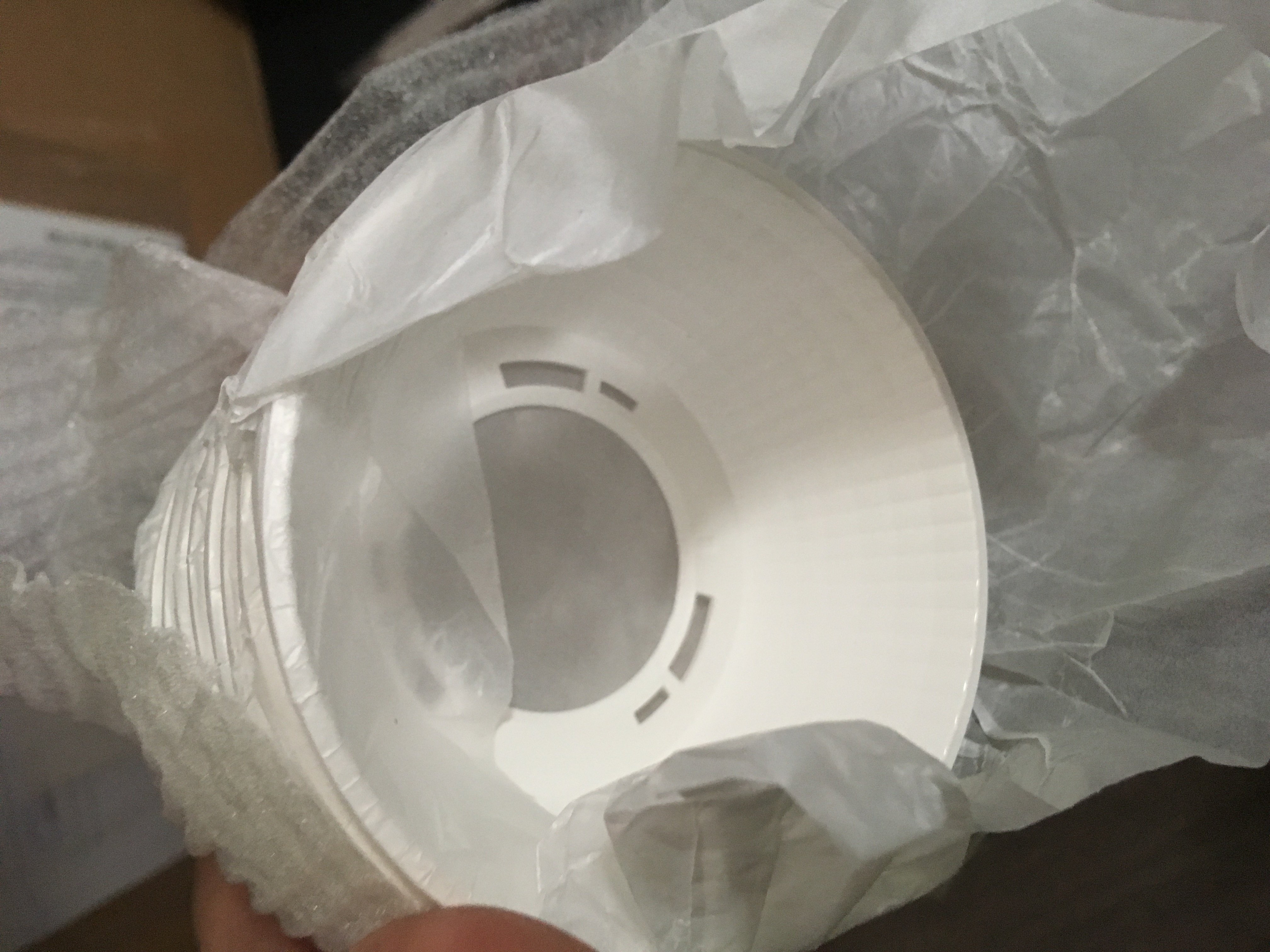

B70D2DE4-1E65-4CBA-A3C8-2A40258B077E.thumb.jpeg.2cac974be8013fa7b454a76958f14af8.jpeg2F06EA4E-4157-4042-9AFA-ED6F90BB7046.thumb.jpeg.4c70548e09f345c8a01c44a3ba4a8dd8.jpegDEEA7323-440D-4DBE-B1A4-C5D7858A7C7F.thumb.jpeg.2414f1e42a61cc2972093791a3d153ea.jpegE7FD4CD0-6476-4927-B6AE-F54695CF6DDA.thumb.jpeg.d0ea91f1a94867b68d7ecc50ed9a71e8.jpegF5F8F954-45E2-480E-ADF7-E5EBB0825538.thumb.jpeg.4be2bb4a016ecdd7d7e871be3f5c14d4.jpeg80019724-D7A7-42C8-9B2F-6F4144943AAF.thumb.jpeg.f906b493c7a9f8396f15fead99031bc5.jpeg6200FAC6-7EAB-4C3D-A42E-53ADB80F3A44.thumb.jpeg.aac11ee194bb20446d3a70f986425d11.jpeg9EE8F371-AAA0-4C3C-AAD6-2D62E57ECB38.thumb.jpeg.9e0a43cefa16b873c41f6e9471b47d0c.jpeg
