Salut !



J’profite d’une petite zone de couverture internet pour poser une autre question électrique qui me taraude et pour laquelle je n’ai pas trouvé de réponse claire



Révélation

Ou j’ai encore mal cherché, mais j’ai bien creusé pourtant



Concernant les relais SSR, je vois bien qu’on en utilise uniquement avec des ballast MH/HPS (relais qui colle etc...)



Mais sur les schémas de montage électrique que vous avez soumis sur le forum, on constate qu’il ne sont pas utilisés pour des appareils qui sont pourtant assez puissant (chauffage électrique notamment).



Ma question est la suivante : quel sont les conditions minimales qui justifie l'utilisation d’un SSR ?



Je me pose la question principalement pour ce qui concerne un éclairage LED de 250w d’une part mais aussi d’un chauffage, déshumidificateur ...



Si vous avez des lectures / mots clefs ou directement des réponses je vous en remercie !



++ !

Link to post
Share on other sites


Salut Viker,



J'ai lu quelque part sur la toile que pour que cela fonctionne, l'alimentation extérieure DOIT avoir son GND commun avec Arduino.

C'est, si j'ai bien compris, pour que la référence zéro du calcul de différence de potentiel soit le même.



Cela revient donc à connecter notre Alimentation externe comme ci-dessous:



Gdn sur Gnd platine coté jumper

5V sur Vcc platine coté jumper

jd-vcc inutilisé



(Je n'ai pas vérifié le câblage coté Transformateur de mon schéma vers l'Arduino car ce n'est pas le sujet).






EDIT :

Erreur schéma : JD-VCC et VCC sont à inverser (Vcc au milieu et Jd-VCC à droite).

L'alimentation additionnelle est donc a connecter au JD-Vcc



Edited by zefram-28
Link to post
Share on other sites





Yop @SweetDreamsXAE5

Le 21/05/2020 à 14:32, SweetDreamsXAE5 a dit:

Ma question est la suivante : quel sont les conditions minimales qui justifie l'utilisation d’un SSR ?



Pour de fortes charges ou pour des circuits avec coup de charge (exemple ballast ferro-magnétique)

pour les fortes charges on peut utiliser des contacteurs de puissance Schneider (ils fonctionnent super bien sur le temps mais sont bcp plus chers qu'un SSR)



@zefram-28

il y a une heure, zefram-28 a dit:

J'ai lu quelque part sur la toile que pour que cela fonctionne, l'alimentation extérieure DOIT avoir son GND commun avec Arduino.



Effectivement TOUS les GND doivent être reliés , par contre mettre tes + ensembles c'est pas un bon plan, car le 5V du circuit arduino est stabilisé via un  régulateur, et ce qui sort de ton deuxième transfo peut avoir des variations, ce qui pourrait être préjudiciable, autre question, pourquoi ne pas utiliser qu'un seul transfo ?



++

GEN

Link to post
Share on other sites
Il y a 2 heures, Gen a dit:



@zefram-28



Effectivement TOUS les GND doivent être reliés , par contre mettre tes + ensembles c'est pas un bon plan, car le 5V du circuit arduino est stabilisé via un  régulateur, et ce qui sort de ton deuxième transfo peut avoir des variations, ce qui pourrait être préjudiciable, autre question, pourquoi ne pas utiliser qu'un seul transfo ?



++

GEN



Je ne suis pas sur de comprendre.



Je me suis basé sur le datasheet de ma platine et en me connectant comme je le décris, je ne crois pas mettre pas en commun mes 5V.



A l'origine le jumper est connecté entre JD-VCC et VCC (alimentation de la platine via l'Arduino).

En enlevant le jumper et en connectant le +5V de mon alimentation additionnelle au JD-VCC, les 5V Arduino et Alim additionnelle ne sont pas mixés.



ci-dessous le schéma de ma platine.



Dites moi si j'ai raté qque chose.






PS : mon schema initial est faux : le JD-VCC et Vcc sont inversés sur mon schéma.

Je connecte donc mon alimentation aditionnelle au JD-VCC.



Je commentes le post plus haut pour signifier l'erreur.



Pour la deuxieme question :



je subit des "reset" de ma carte que je ne m'explique pas.

L'utilisation d'un 2eme transfo c'est pour vérifier que ces resets ne sont pas dus a un parasitage lors de l'actionnement d'un relais.



le 220V alimentant le transfo 220V==> 5V utilisé par l'Arduino alimente aussi la partie puissance mes relais.

lors de la fermeture d'un relais il pourrait y avoir un parasitage qui perturberai mon transfo 220/5V et parasiterai l'arduino qui alors rebooterai.

(c'est capilotracté mais bon...)



voici avec un schéma :




Je ne sais pas, j'investigues.



Je teste juste donc si le fait de séparer alimentation Arduino et alimentation Commande relais solutionne mon pb.





Edited by zefram-28
Link to post
Share on other sites

Yop



Et le 5V de l'arduino n'est-il pas relié à la pin 5V de la platine relais ? Elle même en connexion avec le VCC des jumper ?

Pour la deuxième question, c'est OK à l'unique condition que tu supprimes la liaison pré-citée.



Question : est-ce que l'arduino plante quand tu ne branches pas la platine relais ?



++

GEN

Link to post
Share on other sites



Tu as bien lu et analysé mon post GEN.



Le problème est que j'y avait fait une erreur de schéma (corrigé pendant que tu répondait).

il faut connecter le +5V de l'alim additionnelle sur le JD-Vcc.

désolé pour cette erreur.



pour ta question, je n'ai jamais testé ce cas de figure.

étant dans un run, je ne peux le faire pour le moment.



Edited by zefram-28
Link to post
Share on other sites
Il y a 19 heures, Gen a dit:

Yop



Question : est-ce que l'arduino plante quand tu ne branches pas la platine relais ?



++

GEN

Je peux faire un test de deux/trois heures aujourd'hui.

Je débranches tout les fils qui vont à la platine?( Gnd/vcc/in1 à in8).

et mon alim externe.



Link to post
Share on other sites
il y a 14 minutes, zefram-28 a dit:

Je peux faire un test de deux/trois heures aujourd'hui.

Je débranches tout les fils qui vont à la platine?( Gnd/vcc/in1 à in8).

et mon alim externe.



Yop



oui



++

GEN

Link to post
Share on other sites

Reset du système à 18:21.

Il est 22:45 et je n'ai eu aucun reboot de l'Arduino depuis.



Mes problemes viennent donc probablement d'un parasitage lié à la platine relais.



Question: comment me débarrasser de ce parasitage?



Edited by zefram-28
Link to post
Share on other sites

Voici donc le schéma de mon branchement actuel :

- La partie Relais

- L'alimentation additionnelle de la platine relais.

- Le shield Growduino V2.

- L'alimentation 220V/5V du Shield.



Dans cette configuration, j'ai des reboot du Shield quasi une fois par heure...



Problème de parasitage du à l'activation des relais?

Un bug dans le programme (peu probable puisque pas de reboot sans platine relais connectée)?

Un scrameustache qui s'amuse à me péter les C.....

Je cherches encore.






Edited by zefram-28
Link to post
Share on other sites

Yop



déjà dans un premier temps tester avec un autre type alimentation et sans les relais de branchés



++

GEN

Link to post
Share on other sites
Il y a 3 heures, Gen a dit:

Yop



déjà dans un premier temps tester avec un autre type alimentation et sans les relais de branchés



++

GEN

Salut GEN,

Déjà merci pour ta réponse.

Pkoi tester une autre alim sans relais alors que je n'ai pas de problème avec l'alimentation actuelle sans relais?

quel est l'objectif recherché?

Cdlt

Edited by zefram-28
Link to post
Share on other sites

Yop



Si il y a des variations de tension au niveau de l'alimentation, cela peut-être la cause de tes problèmes



++

GEN

Link to post
Share on other sites

ok je comprends la démarche ?



Je n'ai pas d'alimentation 5V toute prête mais j'ai une alimentation de PC Qui pourrait faire l'affaire si je récupère le 5V.

En terme de puissance ça doit être jouable?



Cdlt

Link to post
Share on other sites

Et bien c'est branché à 19:19, je regarderai si ça reboot ou pas avec cette alim.



Wait & see



EDIT 19:53:

19:53 REBOOT (j'avais la platine Relais connectée)

Je relances en déconnectant la platine relais.



RE EDIT 23:45: Aucun reboot avec la nouvelle alimentation (sans relais).



==> on en est au même stade qu'avec le precédent test d'hier soir à 20:28.

Le pb ne semble pas venir de l'alimentation.

Il n'a lieu que si la platine relais est branchée.

Edited by zefram-28
Link to post
Share on other sites

on en arrive donc au même stade que ce que révélait SHAYNAN le 05/10/19 (avec un Sheild V3).

(oui je relis régulièrement l'historique).



Shield sans les relais = ok

Shield avec relais = plantage.



J'en arrive à me demander si il ne faudrait pas que je passe à une platine relais SSR.

Edited by zefram-28
Link to post
Share on other sites

Yop



C'est déjà une bonne chose..

Maintenant a tester avec platine relais, sans rien brancher comme appareil.

je subodore qu'un des appareils branchés cause le problème (exemple pas de déparasitage ou coup de charge sur le réseau)



++

GEN

Edited by Gen
Link to post
Share on other sites

Yop,



11:29 ==> 17:51 "tester avec platine relais, sans rien brancher comme appareil." ==> pas de reboot.



17:59 ==>             Je connectes le Sheild à la platine relais (partie commande) mais j'ai coupé le 220V de la partie puissance (relais actif mais sans puissance)Comme ci-dessous:








20:00 ==> Pas de reboot.



Je commence à rebrancher un par un les appareils (un relais à la fois).

Un toute les 1:30 (les reboots se font dans l'heure en général)





Edited by zefram-28
Link to post
Share on other sites

Yop,



alors après test de ma version 3.7 in situ en charge j'ai aussi des problèmes de freeze voire de reboot de l'arduino mega sur shield growduino V3.

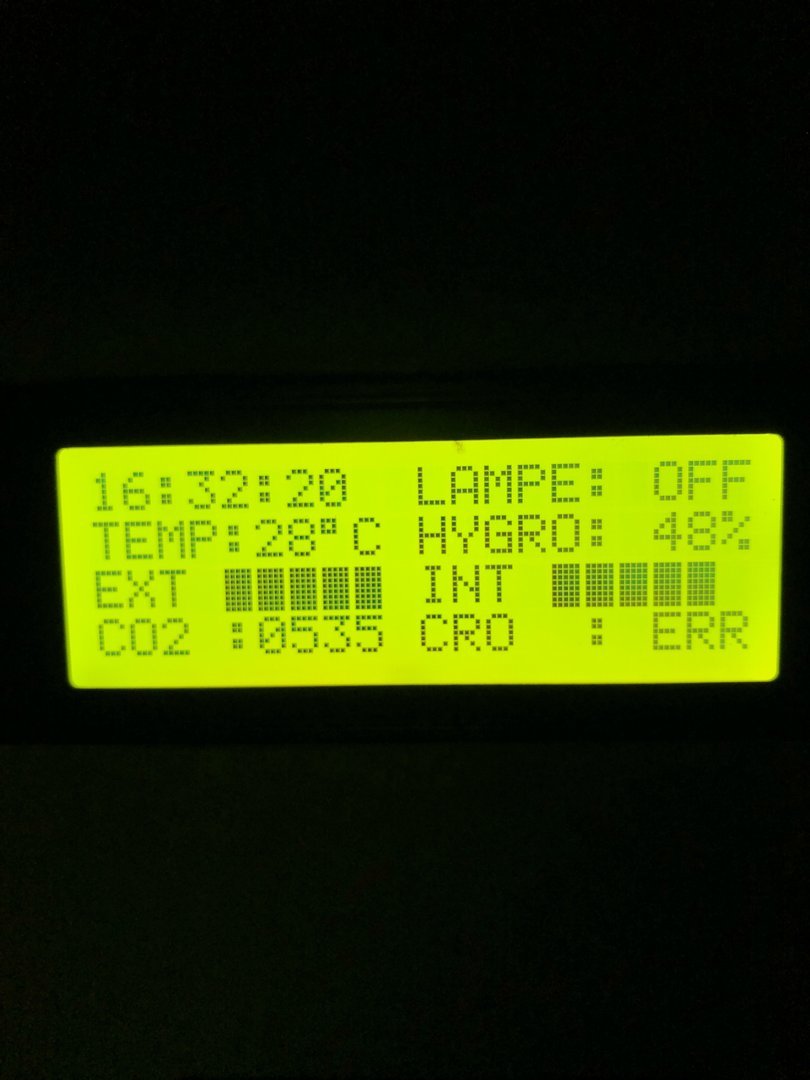

j'ai en gros les mêmes symptômes que j'avais à l'époque avec la sonde DHT22 à la différence que quand je fais un reboot la sonde affiche de nouveau des valeurs alors qu'à l'époque le DHT22 n'affichait aucune valeur après reboot. (Il fallait tout débrancher pour retrouver des valeurs).



Donc idem je me suis dis qu'il y avait un parasitage qui venait perturber la basse tension entrainant les freezes.

En conséquence, j'ai isolé galvaniquement les platines relais en utilisant leurs optocoupleurs.



Pour cela dans le cas d'une platine chinoise bleue à déclenchement état bas (LOW) il faut en effet enlever le jumper et relier l'alim à GND et à VCC (et non jd-VCC au centre qui n'est autre que le VCC de la partie commande. Ainsi en reliant jd-VCC à VCC c'est le VCC de la partie commande qui devient aussi le VCC de la partie puissance).



Donc aujourd'hui j'ai l'alimentation qui alimente la platine directement aux bornes de puissance (jumper enlevé et VCC et GND branché).

La partie commande est branchée à l'arduino pour chaque voies de 1 à 8 et le VCC commande.

Et ça freeze encore car je n'ai en fait pas d'isolation vu qu'il s'agit de la même alimentation et que sur la platine le GND est commun à la puissance et à la commande.



Du coup, je vais essayé en ajoutant une autre alimentation et surtout avec aucun lien entre les deux via GND sinon je ne serais pas isolé.

Le lien entre GND est inutile car ce sont des optocoupleurs et donc il n'y a pas besoin d'un GND de référence.


@zefram-28 Ton schéma est bon coté branchement puissance sauf l'étiquetage car pour moi VCC est à droite et jd-VCC au centre.

Sinon sur ton schéma il y a un lien entre les deux GND et il n'en faut pas sinon il n'y a pas d'isolation et c'est là que la platine bleue merde car elle a son GND commun entre commande et puissance.



Donc pour pallier au problème je fais faire des platines à base d'optocoupleurs ou les deux VCC et les deux GND ne seront pas en commun et j'espère que cela fonctionnera.



++



Viker

Link to post
Share on other sites
Il y a 8 heures, Viker a dit:


@zefram-28 Ton schéma est bon coté branchement puissance sauf l'étiquetage car pour moi VCC est à droite et jd-VCC au centre.

Sinon sur ton schéma il y a un lien entre les deux GND et il n'en faut pas sinon il n'y a pas d'isolation et c'est là que la platine bleue merde car elle a son GND commun entre commande et puissance.



Donc pour pallier au problème je fais faire des platines à base d'optocoupleurs ou les deux VCC et les deux GND ne seront pas en commun et j'espère que cela fonctionnera.



++



Viker

Salut VIKER,



Merci pour ce retour.

Pour ce qui est de ma platine relais chinoise, j'avais en effet fait une erreur dans mon schéma, il a été corrigé depuis.



j'ai mis le schéma de ma platine et le connecteur JD-Vcc est bien à droite.

Ci dessous un zoom de la partie concernée.




ainsi que la photo de la plaitne:




Sur ce point donc, mon alimentation additionnelle est connectée correctement.



pour la solution que tu envisages je m'assied dans un coin et attends un retour de ta part.



Ces reboots sont une vraie plaie.



Cdlt



EDIT : j'ajoutes aussi le schéma électrique pour un relais:


Edited by zefram-28
Link to post
Share on other sites

Yop,



En effet, tu as bien les bonnes connexions. Sur ma platine j'ai l'étiquetage inversé entre VCC et jd-VCC.



J'ai réalisé 3 montages avec optocoupleurs. J'en utilise deux pour test sur les platines relais pour intra et extra et ça tourne l'instant sans freeze.

Le troisième montage d'optocoupleurs pour la platine 8 relais bleue pour cyclic, brumi, etc. n'est pas encore en place car il me manque des connecteurs.



@zefram-28 Du coup, je voulais savoir ce que tu as comme platine relais car ce sont peut être elles les fautives?



Si après le bench ça freeze encore alors j'envisagerais l'alimentation 12v avec régulateur de tension derrière pour avoir du 5V plus stable au variation de secteur. (cf. Gen)



edit: Plus de freeze ou reboot depuis que j'ai les 3 platines relais interfacées par les montages avec optocoupleurs



++

Viker

Edited by Viker
Link to post
Share on other sites

Salut Viker,



Voici le module que j'ai acheté (a priori la même que ta 8 relais) :




J'ai aussi un explicatif du schéma (niveau logique 0 pour la mienne):






Comme j'ai a dispo une alimentation PC qui me donne 5V et 12V. je vais recuperer le 12V, utiliser un abaisseur de tension trouvé sur la BAIE et alimenter la platine relais avec.

Edited by zefram-28
Link to post
Share on other sites

Yop,



ok c'est la même que ma 8 relais bleu low trigger pour cyclic, brumi, chauffage, ... mais différente de mes platines relais high trigger de mes intra/extra que je teste actuellement avec les montages optocoupleurs.

Pour l'instant 24 heures de bench sans problème. Donc je subodore que ce sont ces deux platines qui foutaient la merde. Mais pas de conclusion hâtive sans test de la troisième platine relais (la bleue).



++

Viker
